[Sammelthread] NostalgieDeLuxx Bastelthread

[keeel83]

Ich meine hier eine RMH Serie zu erkennen.

Spoiler

Müsste ein GP Elko mit 95 ripple sein. Ich denke, den kann man stehen lassen.

Ja, ist die RMH-Serie.

@keeel83 check nochmal ob gelb bei dir tatsächlich alle gleich sind. Bei mir saß da ein 6,3er:

Vielen Dank! Du hast natürlich recht.
Hab's oben korrigiert.

https://www.mouser.de/ProductDetail/232-16YXJ470M8X11.5

Dafür bräuchte es eine Alternative. Sind leider nicht lieferbar.



[Tzk]

Warum nicht einfach Panasonic FR in 16V 470uF? Der verlinkte Rubycon hat ESR130, der FR hat ESR56. Ist zwar die Hälfte, sollte aber je nach Einbausituation trotzdem klappen.



[bschicht86]

SM P4SCT+

Da würd ich wohl experimentell den AGP nachrüsten.



[McZonk]

Da würd ich wohl experimentell den AGP PRO nachrüsten.



[Tzk]

Das Board gibt es so wie es aussieht auch als P4SCT (ohne +) und dann hat es einen AGP Pro Port. Ich tippe also, dass man den Port durchaus nachrüsten kann



[bschicht86]

Gabs schon eine Recap-Liste für ein DFI NF3 250Gb? (S.754)



[Tzk]

Soweit ich weiß nicht. Das Board habe ich auch da, aber mir noch keine Gedanken um einen Venus Mod gemacht. Wo hast du das bitte ausgegraben, die Dinger sind mal richtig selten...



[bschicht86]

Jemand aus dem VA hats mir zum Recap + ein paar weitere Lötarbeiten zugesandt.

DFI UT NF3 250Gb

	Anzahl	Kennung	Spannung	Kapazität	RM	Höhe	Durchmesser	gemessene Spannung	Austausch
1​	6​	KZG	6,3V	3.300µF	5​	24​	10​	CPU SpaWa sekundär	Nichicon PLG 2700µF 4V
2​	4​	KZG	16V	1.500µF	5​	20​	10​	CPU SpaWa primär	Kemet A750 1.500µF 16V
3​	5​	KZG	10V	1.000µF	3,5​	16​	8​		Kemet A750 1.000µF 6,3V
4​	20​	KZG	6,3V	1.000µF	3,5​	12​	8​		Kemet A750 1.000µF 6,3V
5​	1​	KZG	16V	470µF	3,5​	12​	8​		Kemet A750 470µF 16V



[Tzk]

Chemicon PSG 1.500µF 16V

Da müsste es auch Kemet A750 mit minimal schlechteren Werten als Alternative geben. Die 16V 1500uF haben ESR10, 6100mA Ripple und messen 10x14mm.

Die KZG 10V 1000uF sollten 8x15mm messen und ESR28 sowie 1490mA haben. Wenn du in der Höhe Platz hast, dann könnten Panasonic FR in 10V 1500uF gehen. Die haben ESR30, 1560mA und messen 8x20mm. Das ist aber zu hoch für z.B. die PCI Slots. Der 10V 1000uF Panasonic un 8x15 dagegen hat ESR41 - könnte gehen oder halt auch nicht.



[WMDK]

Das letzte Wort sollte @WMDK haben.

Sehe da jetzt auf den ersten Blick nichts, was mich groß anstößt in der Liste

Ich habe auf de 939 Dual folgendes verbaut:

https://www.mouser.de/ProductDetail/647-PLG0G272MDO1 https://www.mouser.de/ProductDetail/80-A750MV128M1CAAE12 https://www.mouser.de/ProductDetail/80-A759MS158M0JAAE13 https://www.mouser.de/ProductDetail/667-EEU-FR0J102 https://www.mouser.de/ProductDetail/232-16YXJ470M8X11.5

Hier steht ja die Liste von McZonks Board schon drin.
Den YXJ könnte man alternativ auch damit ersetzen:

https://www.mouser.de/ProductDetail/Chemi-Con/EKYB160ELL471MHB5D?qs=IYueExuAvkq9DJuDxJXnbg%3D%3D

Gabs schon eine Recap-Liste für ein DFI NF3 250Gb? (S.754)

Soweit ich weiß nicht.

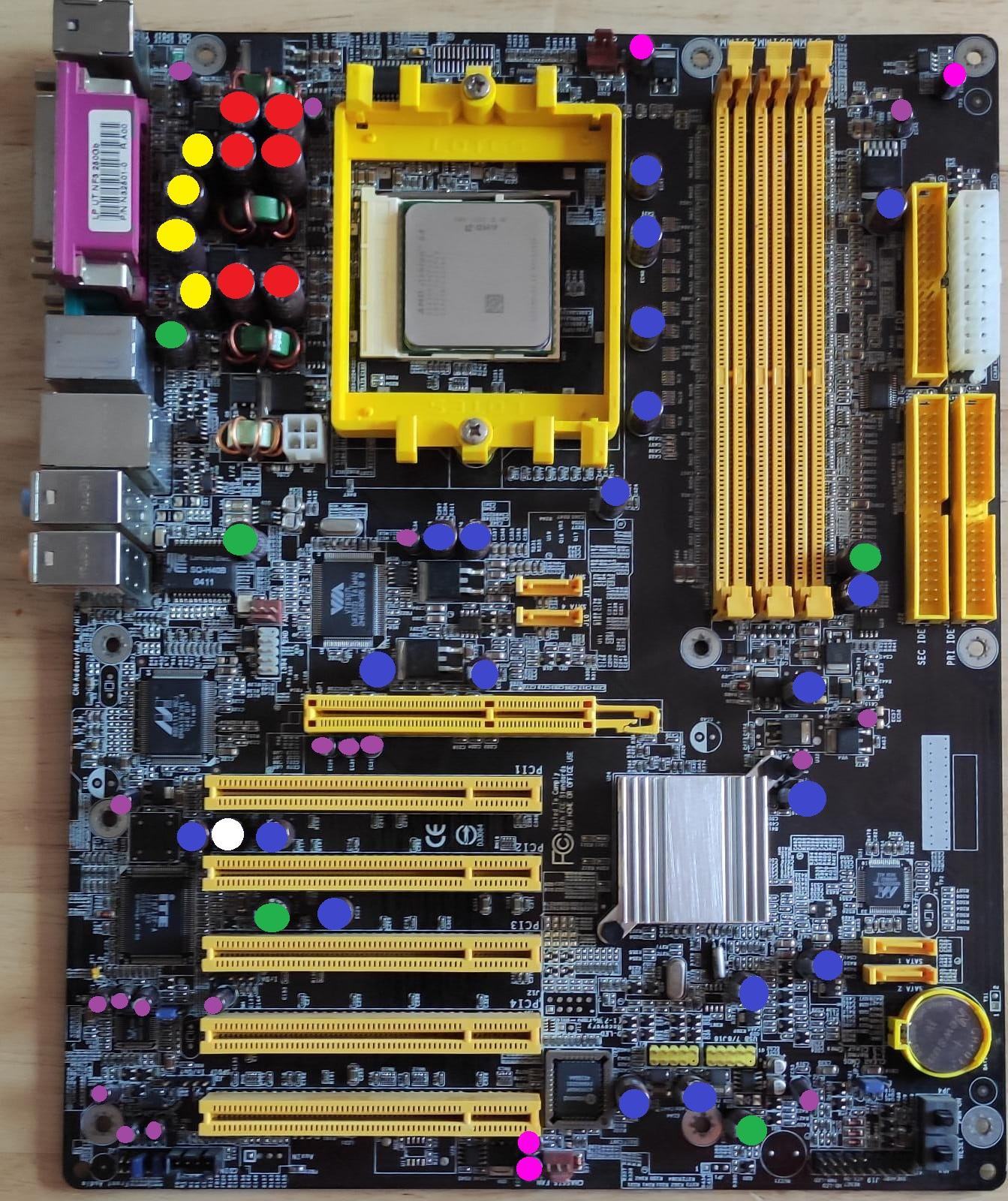

Doch doch, gibt es. Ich bediene mich mal dreist am mir damals gesendeten Bild von @xXx-Eagleone-xXx

ROT: 6x KZG - 105°C - 4(7)9U - 3300uF/6,3V | Ø: 10mm H:25mm
Gelb: 4x KZG - 105°C - 4(T)5B - 1500uF/16V | Ø: 10mm H:20mm
Grün: 5x KZG - 105°C - 4(7)8Y - 1000uF/10V | Ø: 8mm H:16mm
Blau: 19x KZG - 105°C - 4(K)8E - 1000/6,3V | Ø: 8mm H:13mm
Lila: 18x KZG - 105°C - AOE7? - 100uF/16V | Ø: 5mm H:12mm
Pink: 4x KZG - 105°C - ???? - 100uF/16V | Ø: 6mm H:8mm
Weiß: 1x KZG - 105°C - 4(7)8B - 470uF/16V | Ø: 8mm H:13mm

Rot:
https://www.mouser.de/ProductDetail/647-PLG0G272MDO1

Gelb:
https://www.mouser.de/ProductDetail/KEMET/A750MV158M1CAAE010?qs=vmHwEFxEFR9W0rvjvmT/BA==

Grün + Blau:
https://www.mouser.de/ProductDetail/KEMET/A750KK108M0JAAE015?qs=M6jHmRuQorVeUK%2Bw1IWEAQ==

Lila:
https://www.mouser.de/ProductDetail/Rubycon/16ZLH100MEFC5X11?qs=T3oQrply3y%2BqHkLqRu3b6g==

Pink:
https://www.mouser.de/ProductDetail/Nichicon/RNU1C101MDS1?qs=eL6fcoQH66OviLNvovhqKw==

Weiß:
https://www.mouser.de/ProductDetail/KEMET/A750KS477M1CDAE013?qs=fAHHVMwC%2Bbg3vanybMZY3Q==

Läuft bei ihm 1a und habe ich damals in der Konstellation auch schonmal für @AgentPayne fertig gemacht.

Die KZG 10V 1000uF sollten 8x15mm messen und ESR28 sowie 1490mA haben.

Wenn du in der Höhe Platz hast, dann könnten Panasonic FR in 10V 1500uF gehen. Die haben ESR30,

Der 10V 1000uF Panasonic un 8x15 dagegen hat ESR41 - könnte gehen oder halt auch nicht.

Da wäre ich vorsichtiger. Die KZG, bzw. allgemein die meisten der Ultra-Low-ESR Caps damals wie KZG, MBZ, etc. haben deutlich mehr in Richtung besserer ESR gestreut als es die Datenblätter vermuten lassen und meiner Meinung haben die Hersteller dieses Umstand damals auch bewusst genutzt, weil man so die absoluten High-End Serien wie KZJ, MCZ usw. kostentechnisch umgehen konnte. Sowas wie die 10V 1000µF KZG sollten ESR28 haben, liegen aber realistisch betrachtet bei Messungen i.d.R. irgendwo zwischen ESR15-20.

Egal mit welchem Pana du dann anrückst, es ist kein Vergleich zur Original Bestückung.

Daher würde ich hier tatsächlich immer zu Polys tendieren, also A750 und gut ist, denn ich habe schon oft genug die Erfahrung gemacht, dass gerade bei den Ultra-Low-ESR Serien von damals, die Pana FR einfach nicht gut genug sind. Um also ein paar Cent zu sparen und dann ggf. hinterher nochmal dran zu müssen, würde ich davon also eher abraten.



[Tzk]

also A750 und gut ist,

Das wäre dann ein 10V 820uF in 8x12mm mit ESR14. Der A750 in 10V 1000uF hat leider 10mm Durchmesser und dürfte damit nicht passen. Alternativ kann man vermutlich auch auf 6.3V runter, weil an diesen Caps maximal 5V anliegen - also 6.3V 1000uF in 8x8mm mit ESR15.



[WMDK]

Alternativ kann man vermutlich auch auf 6.3V runter, weil an diesen Caps maximal 5V anliegen.

Genau das. Bei solchen 10V Caps, kann man einfach die A750 in 6,3V nehmen und gut ist. Die 10V Choice resultierte aus dem benötigten ESR + Ripple.



[bschicht86]

Danke. Ich habe mal meinen Post darauf aktualisiert. Hat wer zufällig einen Kemet A750 470µF 16V rumliegen?



[keeel83]

Danke. Ich habe mal meinen Post darauf aktualisiert. Hat wer zufällig einen Kemet A750 470µF 16V rumliegen?

Rumliegen nicht, aber wenn’s nicht zu eilig ist, kann ich einen mitbestellen.

Tante Edit:

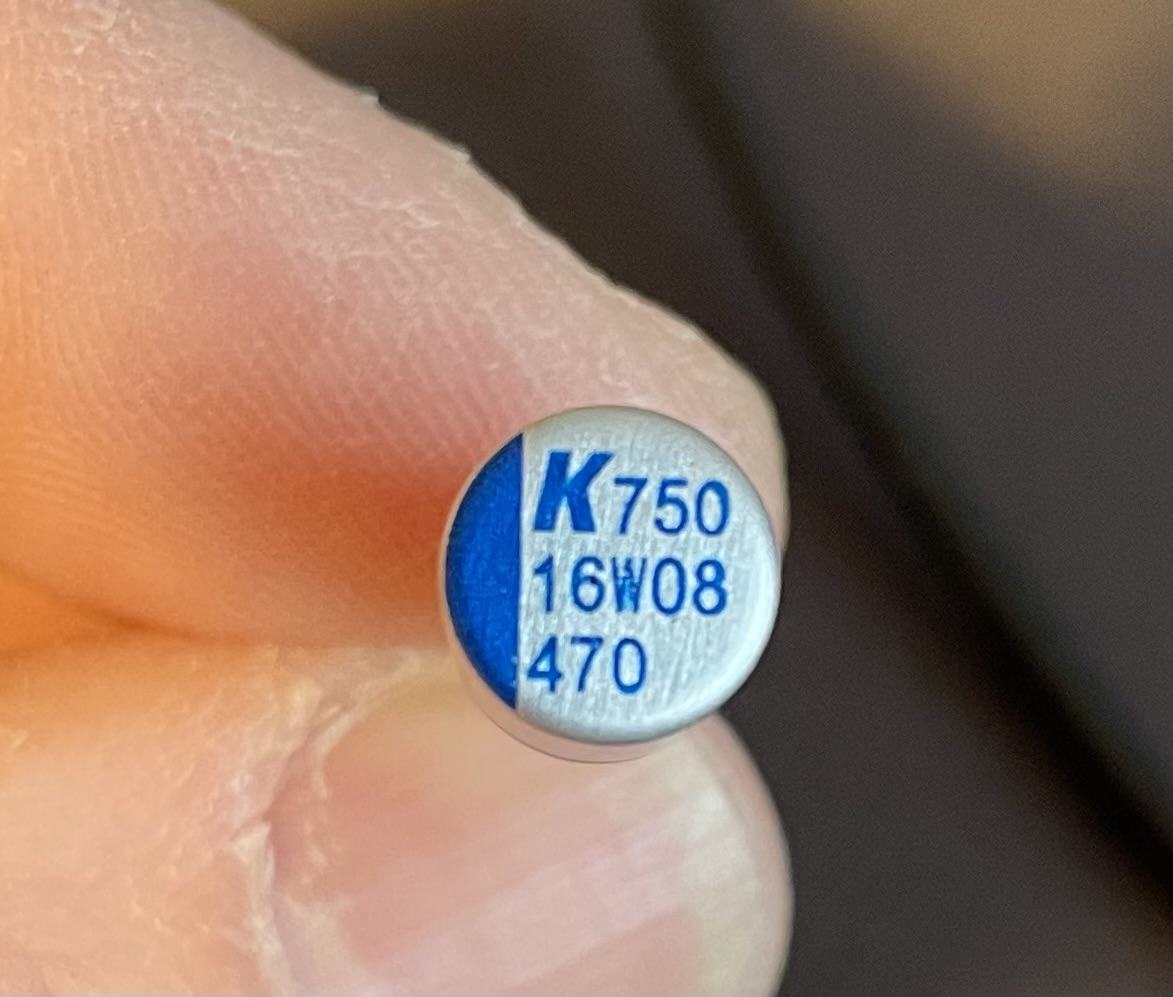

Hab glaub doch noch was. Wenn’s der ist, einfach melden.



[HerrAbisZ]

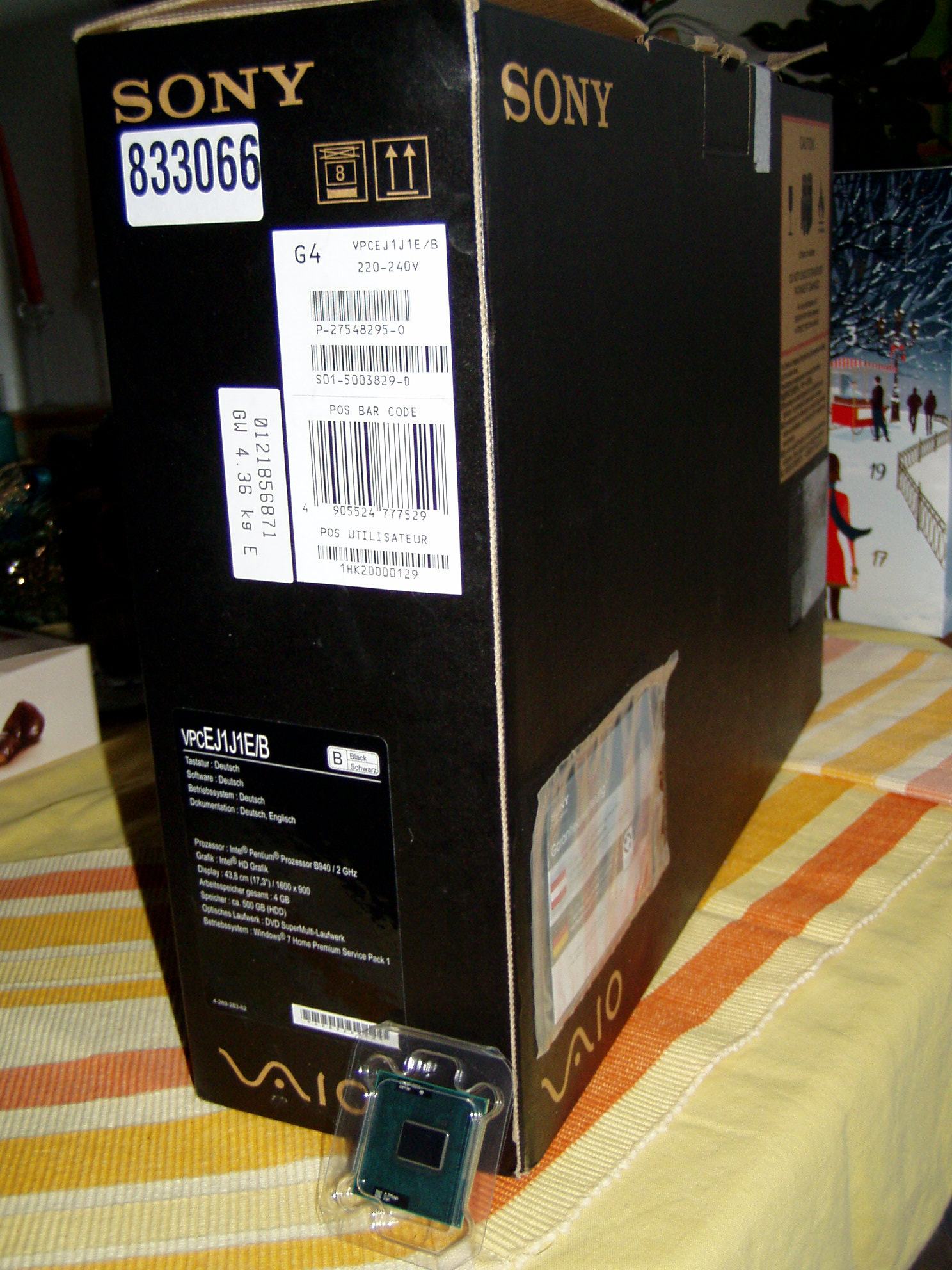

Jetzt werde ich mal schauen, wie und ob ich da den neuen i7-2640M gegen den Pentium DC mit 2x2GHZ tauschen kann

Dann noch Regenschirm reparieren, weil mir ein zweiter Strang abriss. Ist aber mit den neuen Metallstrohhalmen kein Problem mehr

Morgen Luster aufhängen bei der Tochter

Beitrag automatisch zusammengeführt: 02.12.2023

Das geht offensichtlich nicht so einfach wie bei dem Acer Aspire 5715Z

[Sammelthread] - Oldtimer - ab Jahr 2000 bis 2010 - Bilder und Kommentare

Wenn es andere Bretter können, sollte es im Prinzip doch nur am BIOS liegen? Vielleicht der Microcode? Angeblich! hat Gigabyte damals kein BIOS Update dafür rausgebracht, weil das VRM Design nicht Intels Anforderungen entspricht, da für die C2D eine neue VRD/VRM Version nötig war (VRD/VRM...

www.hardwareluxx.de

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen



[bschicht86]

Ich hätte noch 2 Kondensatortypen, für die ich einen Erstaz brauchen kann: (Elko, wenn nicht geht, dann als Poly)
OST RLX 16V 1.500µF RM 5 10x24
TK ATWB 6,3V 1.800µF RM 3,5 8x24



[Tzk]

OST RLX 16V 1.500µF RM 5 10x24

ESR20, 2800mA Ripple - würde ich wohl einen Poly einsetzen.



[WMDK]

TK ATWB 6,3V 1.800µF RM 3,5 8x24

ESR14, 2350mA -> definitiv Poly Ersatz

https://www.mouser.de/ProductDetail/KEMET/A750KS158M0JAAE014?qs=M6jHmRuQorWUU6e5PdQzdw%3D%3D

Die AT** Serien habe ich bisher hauptsächlich in Netzteilen gesehen. Wo steckt deiner drauf?



[HerrAbisZ]

i7-2640M

Mist - der will nicht laufen - Laptop schaltet sofort wieder ab - sollte er aber

Jetzt geht das Gerangel bei eBay wieder los.



[bschicht86]

Die AT** Serien habe ich bisher hauptsächlich in Netzteilen gesehen. Wo steckt deiner drauf?

PC-Chips A31G, S.754 mit SiS IGP, PCIe und AGP.

Hättest du auch einen passenden Ersatz für die OST da? Weil mit den reinen Werten kann ich nichts ohne Mühe zu investieren anfangen, solange deine Datenbank nicht online ist.



[WMDK]

Hättest du auch einen passenden Ersatz für die OST da?

Klar, nimmst sowas:

https://www.mouser.de/ProductDetail/Cornell-Dubilier-CDE/158AVG016MGBJ?qs=3tP%252BN51vMXekrSDc4GuyaA%3D%3D



[Tzk]

Warum nicht einfach einen Kemet A750? 16V 1500uF hat ESR10 und 10x14mm, sollte also auch am PCI Slot passen. Und der war ja am DFI 250gb eh gefragt...

https://www.mouser.de/ProductDetail/KEMET/A750MV158M1CAAE010?qs=vmHwEFxEFR9W0rvjvmT%2FBA%3D%3D



[WMDK]

Warum nicht einfach einen Kemet A750? 16V 1500uF hat ESR10 und 10x14mm, sollte also auch am PCI Slot passen. Und der war ja am DFI 250gb eh gefragt...

Ausprobieren. Die 16V 1500µF KEMET sind i.d.R., im Gegensatz zu ihren 6,3V Varianten eher besser als schlechter, sprich die meisten werden bei ESR 7-9 liegen. Auf einem High-End Board würde ich die ohne Probleme und Bedenken setzen, mit Low-End / Budget Brettern habe ich mir mit solchen Abweichungen schon ins Knie geschossen und die merkwürdigsten Effekte gehabt, insbesondere bei ECS Boards, was halt PC Chips Bretter sind.

Daher ging die Empfehlung auf einen Cap, der in der Hinsicht so nah wie möglich am Original liegt.

Im Zweifel einfach ausprobieren, war reine Vorsicht aus schlechten Erfahrungen.



[Tzk]

Danke! Ich hab mir schon gedacht, dass die Empfehlung nicht ohne Hintergedanken kam... Daher die Nachfrage



[xXx-Eagleone-xXx]

Danke. Ich habe mal meinen Post darauf aktualisiert. Hat wer zufällig einen Kemet A750 470µF 16V rumliegen?

Vorhanden, mehrfach.



[bschicht86]

Danke, @keeel83 seinen hab ich mir schon geangelt.



[HerrAbisZ]

Mist - der will nicht laufen - Laptop schaltet sofort wieder ab - sollte er aber

Ich habe mal eine Suche aufgegeben

https://www.hardwareluxx.de/community/threads/suche-letztes-bios-f%C3%BCr-einen-sony-vaio-vpcej1j1e.1346875/



[Nemac]

Moin.
Kennt sich von euch jemand mit Amigadingen aus? Konkret. Tausch der Batterie auf einer Blizzard 1230 IV. Ich hätte gern die RTC aktiv.
Ich dachte das wäre wie bei einer BIOS Batterie, aber man muss das scheinbar incl Halterung aus und einlöten.
Kann man irgendwie schummeln? An der Karte rumlöten mag ich nicht wirklich. Wenn löten war das immer nur Stecker an Kabeln löten, nichts empfindliches oder teures. Verfügbar sind diese VL2020 noch und nicht teuer. Hm.

Hat jemand eine Gute Idee dazu?


danke.



[bschicht86]

Ich hätte gern die RTC aktiv.

Was genau funktioniert denn nicht? Zählt die RTC etwa die Sekunden nicht? Dann könnte es eher am Quarz liegen.

aber man muss das scheinbar incl Halterung aus und einlöten.

Also im Bild erkenne ich, dass die Batterie direkt mit dem Board verlötet ist.



[Nemac]

Was genau funktioniert denn nicht? Zählt die RTC etwa die Sekunden nicht? Dann könnte es eher am Quarz liegen.

Die Zeit wird nicht gespeichert. Die wir auf 1989 zurückgesetzt wenn der Rechner einige Minuten ohne Strom ist.

Also im Bild erkenne ich, dass die Batterie direkt mit dem Board verlötet ist.

Ja genau, ich hatte gehofft das ist nur zum stecken, klappt aber leider nicht. Also bleibt nur löten? :/
