[Sammelthread] NostalgieDeLuxx Bastelthread

[Viper63]

Wurde eigentlich schon gesagt, aber C5 hab ich immer bei RAM-Problemen gesehen. Entweder der erwähnte Staub oder mal den / die Riegel mehrfach stecken bzw. leicht und mehrfach im Slot hin und her wackeln.

RAM hatte ihc schon diverse Male getauscht, gereinigt und dran gewackelt, immer ohne Erfolg.

Beim genaueren hinsehen hab ich dann doch noch folgendes entdeckt:

Wo rohe Kräfte sinnlos walten...wird vermutlich beim Ausbau passiert sein. Ob es den C5 erklärt weiß ich nicht, was vorher an der Stelle war kann nur vermuten, CQ1 rechts daneben ist mit CL2 A1 bedruckt und vermutlich eine BAW56 Diode.

Öhm...



Hat rein zufällig jemand ein 990FXA-UD7 oder UD5 zur Hand und könnte nachschauen was an der Stelle tatsächlich verbaut ist?



[audianer]

Hab ja eine 8400gs mit t9500 im Laptop und würde die dann mal gegen die pcie Karte antreten lassen

Was fürn Gerät ist das?



[stunned_guy]

Hat rein zufällig jemand ein 990FXA-UD7 oder UD5 zur Hand und könnte nachschauen was an der Stelle tatsächlich verbaut ist?

Ich habe "nur" das UD3 zur Hand, nützt das was ?



[Neo52]

UD5 müsste direkt hinter mir in der Vitrine stehen

Update: habs mal versucht zu fotografieren


Da steht
"KL 2 Y 5", glaub ich



[Raiden Zero]

Würde sagen KLZ Y4 oder KL2 Y4



[Viper63]

Ich habe "nur" das UD3 zur Hand, nützt das was ?

Schaden tuts auf jedne Fall nicht, wenn da beim UD3 und UD5 schonmal überall der gleiche verbaut ist könnte das auch für das UD7 zutreffen. Hab versuchshalber auch mal via eBay bei den Leuten angefragt die grad ein UD7 verkaufen

EDIT:

Unter KL2 finde ich auf Anhieb BAT54 Schottky-Dioden - kommt das in etwa hin oder finden sich unter der Bezeichnung noch andere Dioden die ggf. in Frage kommen würden?

EDIT2:

KL2 ist laut diesem Datasheet (welchen ich bei google gefunden und folglich keine sekundäre Quelle in Erwägung gezogen habe ) BAT54A, damit wäre auch die Ausführung geklärt. Gleich mal bestellen. Mehr als "nicht funktionieren" kann das Board ja eh nicht.

Bei Y4/5 scheint es sich allerdings um Zener-Dioden zu handeln, was bezüglich des Bereiches auf dem Board (ESD) auch Sinn ergeben könnte (?).



[drake23763]

Was fürn Gerät ist das?

Ist ein dell XPS 1330m von 2008



[bschicht86]

Gleich mal bestellen.

Gut. Dann muss ich nicht meine Schrottboards durchpflügen.



[keeel83]

Werde wohl bald wieder paar Recap-Empfehlungen benötigen.
Vorab die kurze Frage, ob es für das DFI Lanparty nF4 SLI-DR bereits eine Recap-Liste gibt?



[Strikeeagle1977]

Werde wohl bald wieder paar Recap-Empfehlungen benötigen.
Vorab die kurze Frage, ob es für das DFI Lanparty nF4 SLI-DR bereits eine Recap-Liste gibt?

[Sammelthread] - NostalgieDeLuxx Recap+Mods Datenbank

Wie im Bastelthread angedacht soll dieser Thread ein Sammelbecken für Hardmods, Elko-Listen und ähnliches werden. Ich schlage vor, das pro Board/Gpu/Bauteil ein Post erstellt wird, um es übersichtlich zu halten. So lassen sich später Sachen gut finden und es entsteht (hoffentlich) kein Chaos...

www.hardwareluxx.de

bei nem DFI bin ich mir da schon sehr sicher ...



[Tzk]

@keeel83
Ja gibt's von WDMK für den Venus Mod:

[Sammelthread] - NostalgieDeLuxx Bastelthread

Kannst du mir bitte noch ein Detailbild der 2 Taster (Power ON, Reset) geben und wie sie rückseitig verlötet sind? Na klar:

www.hardwareluxx.de

Und von mir in hübsch mit leicht anderer Bestückung (allerdings noch ungetestet!):

[Sammelthread] - NostalgieDeLuxx Bastelthread

Das könnte eventuell rumgedreht, also Lüfter saugend, funktionieren. Aber so wie gezeigt defintiv nicht. Der 120mm Lüfter wird die Luft nicht durch den kühlkörper gepresst bekommen. Bevor ich es zurückgebaut hab. Hab Lüfter nochmal umgedreht, zieht jetzt die Luft - ist besser, aber auch nur...

www.hardwareluxx.de

Hab's noch nicht geschafft das in die verlinkte Datenbank zu übertragen...



[keeel83]

@keeel83
Ja gibt's von WDMK für den Venus Mod:

[Sammelthread] - NostalgieDeLuxx Bastelthread

Kannst du mir bitte noch ein Detailbild der 2 Taster (Power ON, Reset) geben und wie sie rückseitig verlötet sind? Na klar:

www.hardwareluxx.de

Und von mir in hübsch mit leicht anderer Bestückung (allerdings noch ungetestet!):

[Sammelthread] - NostalgieDeLuxx Bastelthread

Das könnte eventuell rumgedreht, also Lüfter saugend, funktionieren. Aber so wie gezeigt defintiv nicht. Der 120mm Lüfter wird die Luft nicht durch den kühlkörper gepresst bekommen. Bevor ich es zurückgebaut hab. Hab Lüfter nochmal umgedreht, zieht jetzt die Luft - ist besser, aber auch nur...

www.hardwareluxx.de

Hab's noch nicht geschafft das in die verlinkte Datenbank zu übertragen...

Vielen Dank!

Vielen Dank auch für die Erinnerung.
Muss meine lebenden Boards dann auch noch überführen.



[MusicIsMyLife]

Hat rein zufällig jemand ein 990FXA-UD7 oder UD5 zur Hand und könnte nachschauen was an der Stelle tatsächlich verbaut ist?

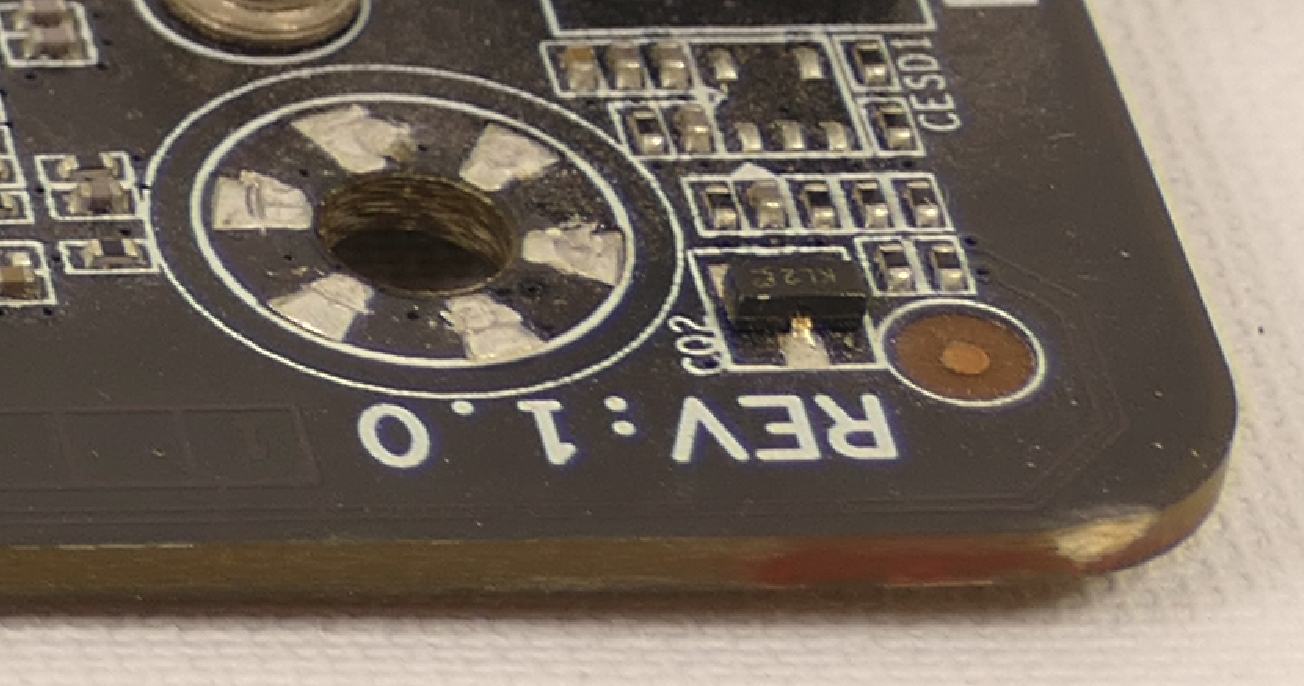

Das ist das beste Foto, was ich zur Hand habe (ohne, in den Keller latschen zu müssen und in dutzenden Kartons zu suchen ). Es ist - wie zu sehen - eine Rev. 1.0. Und da steht mit ziemlicher Sicherheit "KL2 Y3" auf meinem Exemplar.



[Raiden Zero]

Und da steht mit ziemlicher Sicherheit "KL2 Y3" auf meinem Exemplar.

Jetzt haben wir Y3, Y4 und Y5 durch



[stunned_guy]

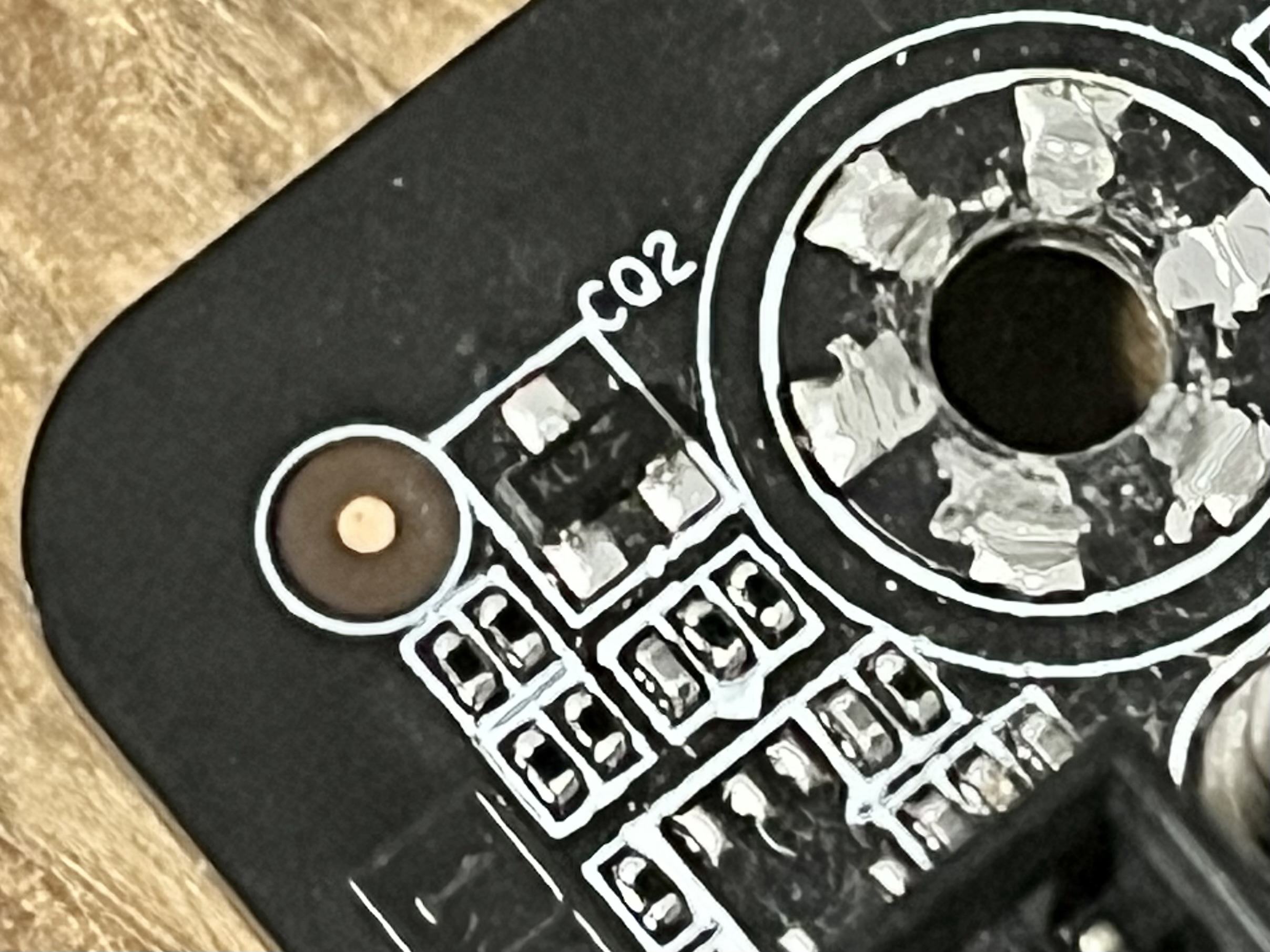

Und ich habe auf meinem UD3 -> "WV3 3d" drauf.



[Tankdeckel]

Und auf der Rev. Nummer klebt noch das Blut vom Vorbesitzer, dem Stunny das Board aus seinen leblosen Händen gerissen hat



[stunned_guy]

Oh, ist mir gar nicht aufgefallen. Wo kommt das rot daher ?



[Viper63]

Und ich habe auf meinem UD3 -> "WV3 3d" drauf.

Laut unverifizierter google-Suche findet sich da auch der BAT54A wieder, danke fürs nachschauen, denke das ist damit recht eindeutig geklärt



[Masterchief79]

Ich hab mir heute mal ne X1950XT vorgenommen, die seit Jahren in meiner Bastelkiste rumfliegt.

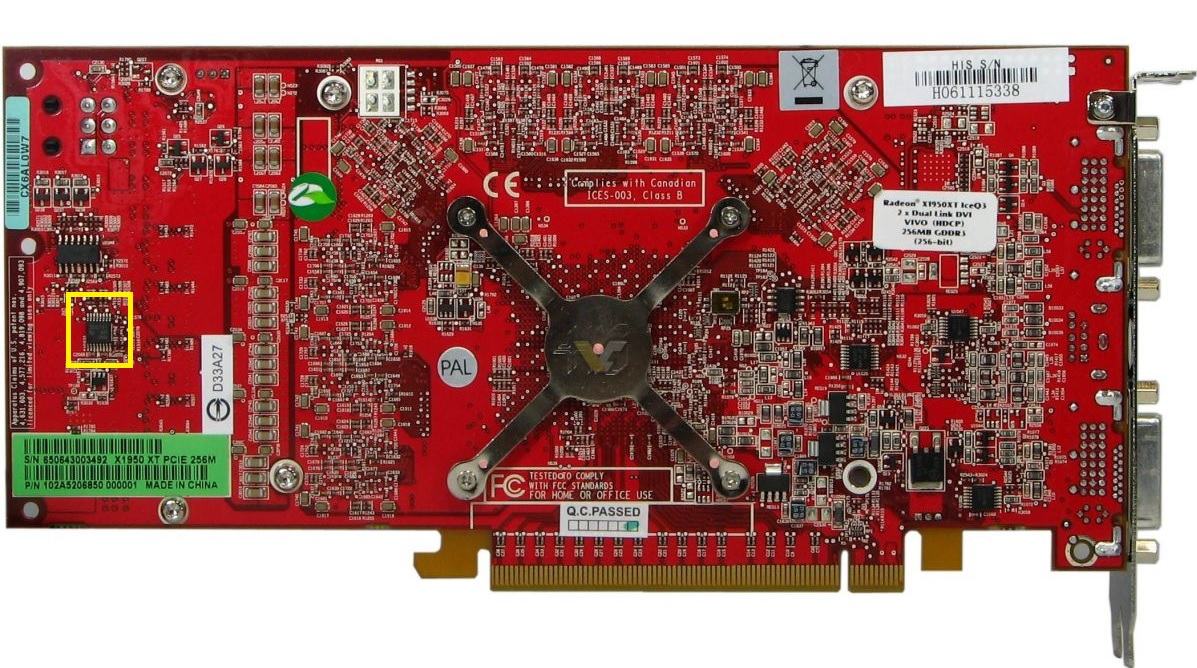

Problem: Dieser Chip fehlt, ist beim unachtsamen Transport von irgendeinem Vorbesitzer mal abgerissen...


Ehrlich gesagt keine Ahnung was der tut, nur dass er mit Ram-Spannung zu tun hat und nur auf Karten mit Volterra VRM vorkommt.
Aber hab letztens ne HD5970 mit defektem PLX Chip geschlachtet und dort exakt denselben Chip entdeckt, nur Produktionsdatum 3,5 Jahre später Das kommt auch selten genug vor. Also rauf damit. Musste dann noch eine Leiterbahn flicken, mit Lötmaske abdecken und ein Dutzend SMDs nachlöten (ÜBER die geflickte Leiterbahn, das war auch abenteuerlich). Den Kühler reinigen, ein neues Lüfterkabel anlöten, den Lüfter neu ölen, fehlende Wärmeleitpads ersetzen, irgendwelche passenden Schrauben zusammensuchen... Also war wirklich ein bisschen was zu tun.

ABER: Resultat kann sich sehen lassen Das einzige was jetzt noch fehlt, ist ein neuer Aufkleber für den Lüfter, da der alte nicht mehr vorhanden war. Und weil ich das Plastik beim Auflöten des neuen Kabels minimal angeschmurgelt habe, würde der sich auch gut auf der Karte machen.

Die Lötstellen sind jetzt nicht auf schick... Musste nach dem ganzen Aufwand erstmal funktionieren. Hatte beim ersten Mal löten nicht auf allen Beinchen perfekten Kontakt also lieber etwas zu viel als zu wenig Lötzinn.

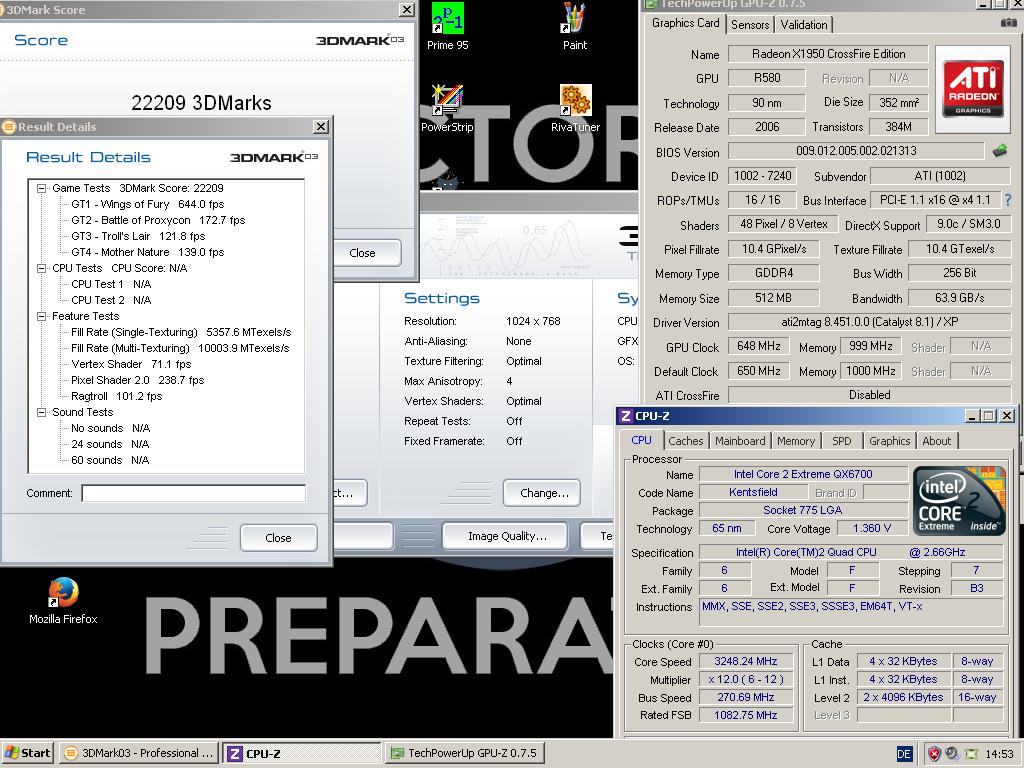

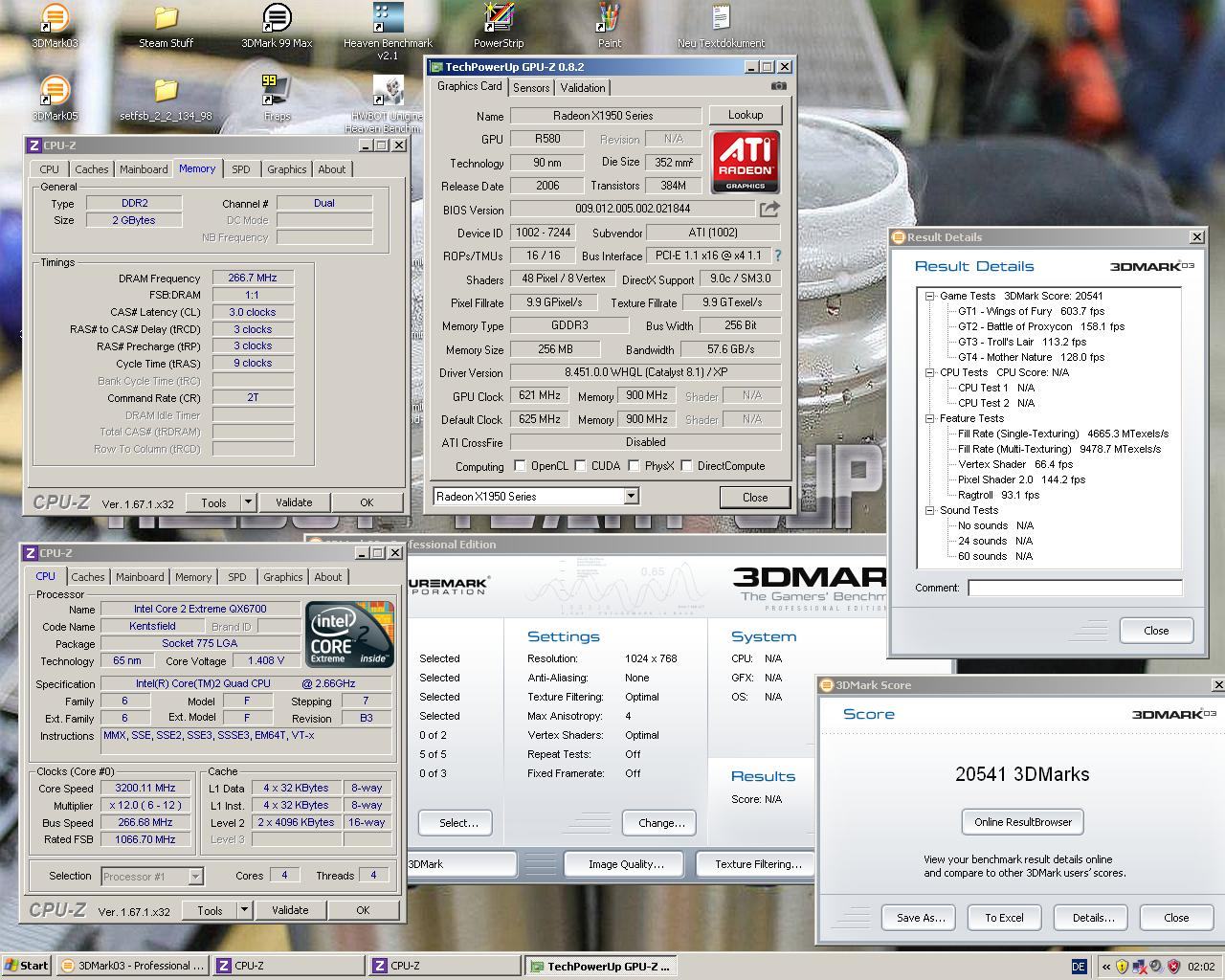

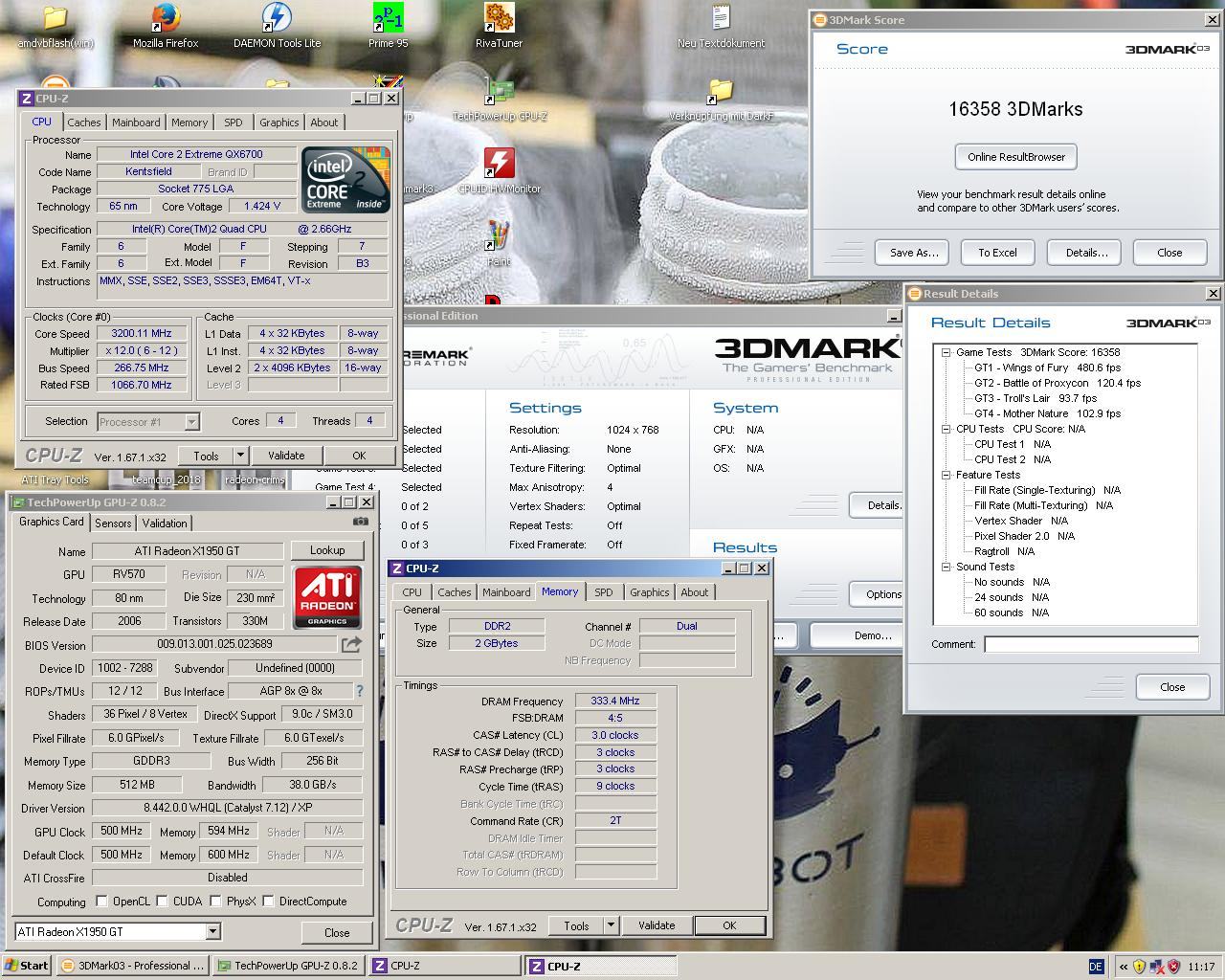

X1950XT vs. XTX vs. GT AGP


Ich frag mich immer wieder, wie ATI damals auf diesen Kühler mit dem saugenden Radiallüfter gekommen ist. VRM und GPU werden schon gut warm und leise ist das Teil bekanntlich auch nicht. Ich schätze die Erfahrungen mit Dual Slot Kühlern waren bis dahin sehr begrenzt und man hat erst mit der X1950XTX den richtigen Ansatz gehabt.



[bschicht86]

So ein abgerissenes Bauteil hatte ich am Wochenende auch auf einer Radeon X800 PCIe. Dieses Bauteil war wohl wie bei dir an der Spannung des VRAM beteiligt, denn beim Testen zuvor kam zwar Bild, aber in einem bunten Pixelmatsch.

Ich hatte aber das Glück, dass die Beinchen bei mir doppelt so weit auseinander waren wie bei dir, aber ich musste ebenfalls einige Lötpads (4 oder 5 allein vom Chip) mit dünnem Draht nachziehen. Aber das ist ja das, was daran Spaß macht - Sie lief danach wieder.



[HerrAbisZ]

Nichts ist so erfolgreich wie Erfolg



[lord86]

@Masterchief79

Ich hätte ne defekte x1900xt 512mb von der du den kühler/lüfter mopsen könntest



[Masterchief79]

@Masterchief79

Ich hätte ne defekte x1900xt 512mb von der du den kühler/lüfter mopsen könntest

Danke, aber der funktioniert ja jetzt, und einen passenden Aufkleber finde ich schon noch irgendwo. Ich würd dir die Karte aber lieber abnehmen und gucken ob ich die auch noch wieder zum laufen kriege Was ist denn damit verkehrt?



[lord86]

Danke, aber der funktioniert ja jetzt, und einen passenden Aufkleber finde ich schon noch irgendwo. Ich würd dir die Karte aber lieber abnehmen und gucken ob ich die auch noch wieder zum laufen kriege Was ist denn damit verkehrt?

Die Karte gibt kein Lebenszeichen von sich, kein Bild, kein Ton 😅



[frikigigye]

Oh, ist mir gar nicht aufgefallen. Wo kommt das rot daher ?

Ist glaube ich nur Markierungs Stift. Lack/Acryl Stift. Ab Werk - was auch immer damit gemeint wurde, mach ich aber auch oft so, bzw hab evt genau das gleiche Rot als Lackstift hier - für genau solche Zwecke.



[keeel83]

Vielen lieben Dank noch mal an @Tzk und @WMDK für die DFI-Listen.

Es kommen dann aber noch 2 weitere Boards. Über Unterstützung bei der Auswahl von Ersatz wäre ich euch sehr dankbar. Sofern möglich mit Polymer-Aluminiumkondensatoren.

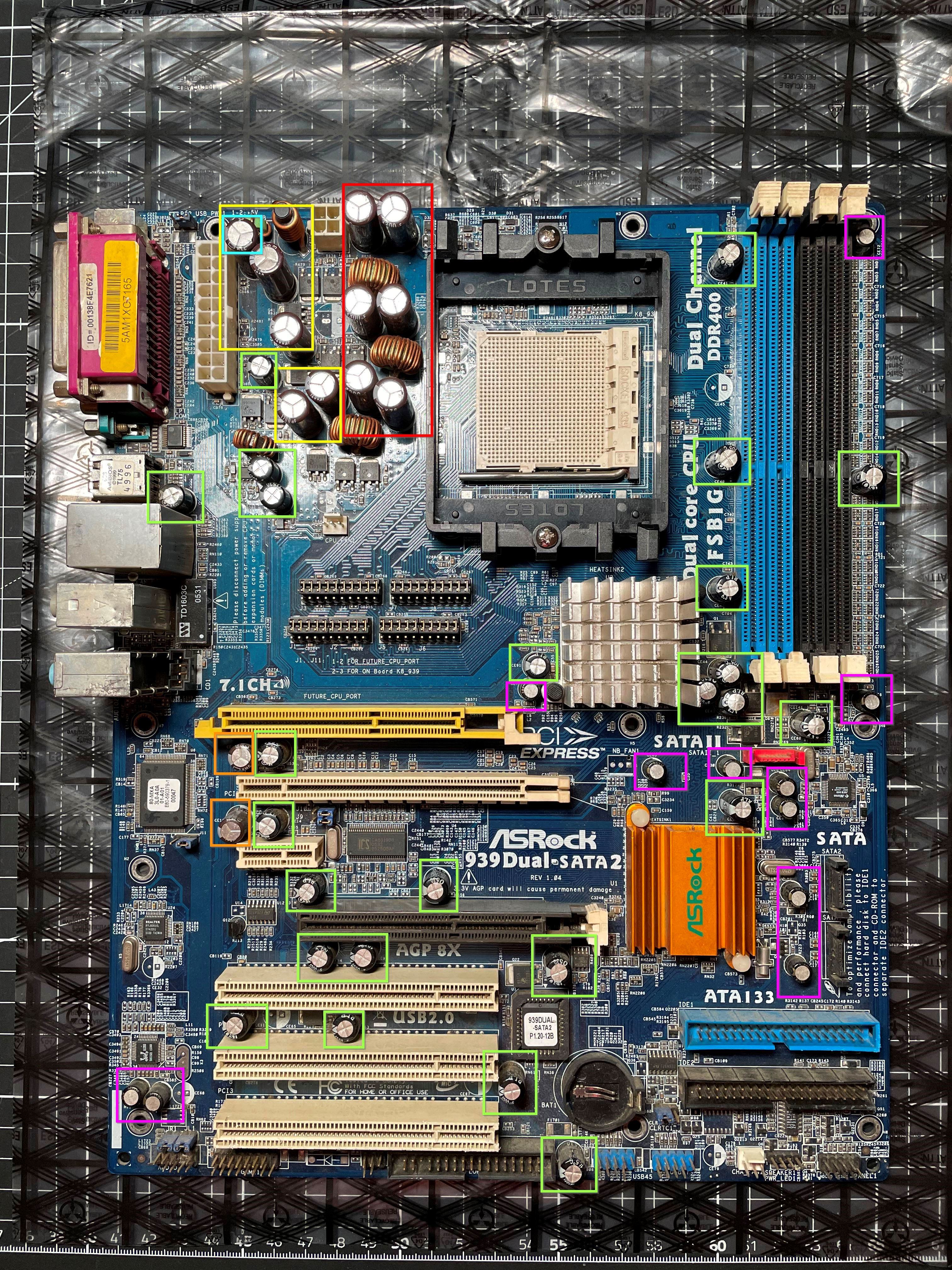

Asrock 939 Dual

Farbe	Menge	Hersteller / Aufdruck	Spannung	Kapa	Durchm,	Höhe	Leiterabstand
Rot	6	KZG	6,3 V	3300 µF	10 mm	24 mm	5,5 mm
Gelb	4	KZE	16 V	1200 µF	10 mm	20 mm	5,5 mm
Grün	25	OST RLP	6,3 V	1000 µF	8 mm	11 mm	3,5 mm
Orange	2	KMG	16 V	470 µF	8 mm	12 mm	3,5 mm
Pink	11	OST RMH	16 V	100 µF	6,5 mm	7 mm	2,5 mm
Hellblau	1	KZE	6,3 V	1500	10 mm	20 mm	5,mm5

Spoiler: 939 Dual

SM P4SCT+

Farbe	Menge	Hersteller / Aufdruck	Spannung	Kapa	Durchm,	Höhe	Leiterabstand
Gelb	14	Sanyo S.E.58 WX	6,3 V	1000 µF	10 mm	13 mm	5,5 mm
Rot	4	Sanyo S.E.59 WX	10 V	680 µF	10 mm	13 mm	5,5 mm
Blau	2	Sanyo N.E.57 WG	6,3	1000 µF	8 mm	14 mm	3,5 mm
Orange	16	Rubycon ZL A0534 / A0535	10 V	470 µF	8 mm	12 mm	3,5 mm
Lila	2	Rubycon ZL T0401	25 V	330 µF	10 mm	13 mm	5,5 mm
Pink	8	Sanyo S.E.58 WX	16 V	220 µF	6,5 mm	7,5 mm	2,5 mm

Spoiler: P4SCT+

---

[Sammelthread] - NostalgieDeLuxx Recap+Mods Datenbank

Wie im Bastelthread angedacht soll dieser Thread ein Sammelbecken für Hardmods, Elko-Listen und ähnliches werden. Ich schlage vor, das pro Board/Gpu/Bauteil ein Post erstellt wird, um es übersichtlich zu halten. So lassen sich später Sachen gut finden und es entsteht (hoffentlich) kein Chaos...

www.hardwareluxx.de

bei nem DFI bin ich mir da schon sehr sicher ...

Ist nun eingetragen.



[stunned_guy]

Das grüne Board sieht interessant aus, kenne ich gar nicht.

Auf dem ASRock lässt du einige kleine Kondensatoren wie sie sind ?



[keeel83]

Das grüne Board sieht interessant aus, kenne ich gar nicht.

Hab's auch mehr oder weniger zufällig gefunden. Wollte damit für die nächste Retro-LAN einen kleinen Server basteln.
Entweder mit MS Server 2003 oder Suse Linux.
RAM soll ECC drauf, dann n P4 3,2 und 4 Festplatten im RAID 10.

Auf dem ASRock lässt du einige kleine Kondensatoren wie sie sind ?

Sind 16 V / 100 µF. Sofern es empfohlen wird, tausche ich die natürlich auch.



[digitalbath]

Ich versuche es mal. Ich schreibe die Werte der Ursprungs Elkos auf und trage meine Meinung im Spoiler ein.

Asrock 939 Dual

UCC KZG

6,3 V

3300 µF

10 mm

24 mm

5,0 mm

ESR 12, ripple 2800

Spoiler

Kemet 750 - 16v 2200uF - ESR10, 7000 ripple

UCC KZE

16 V

1200 µF

10 mm

20 mm

5,0 mm

ESR 22, ripple 2150

Spoiler

Kemet 750 - 16v 1200uF - ESR12, 6100 ripple

OST RLP?

6,3 V

1000 µF

8 mm

11 mm

3,5 mm

Ost ist die Marke. Bitte nachsehen, ob es die RLP Serie ist.
ESR 130 ripple 555

Spoiler

Ich würde hier keine Polys verbauen. Eher Panasonic FR 6,3v, 1000uF
Vielleicht hat das mal einer getestet und es funktioniert doch mit Polys, dann Kemet 750,6,3v, 1000uF

UCC KMG

16 V

470 µF

8 mm

12 mm

3,5 mm

ESR - ripple 310

Spoiler

sollte ein GP Elko sein, deswegen kein Poly. Maximal mit Panasonic FR, 470uF, 16v ersetzen. Bei Panasonic auf die Durchmesser achten; hier 8mm!

OST Serie?

16 V

100 µF

6,3 mm

7 mm

2,5 mm

Ich meine hier eine RMH Serie zu erkennen.

Spoiler

Müsste ein GP Elko mit 95 ripple sein. Ich denke, den kann man stehen lassen.

--------------------------------------

SM P4SCT+

Sanyo WX

6,3 V

1000 µF

10 mm

13 mm

5,0 mm

ESR 53, ripple 1030

Spoiler

Würde hier vermutlich einen Panasonic FR, 10v/16v, 1000uF, 10mm Durchmesser!, ESR 28, Ripple 1790 einsetzen. Geht vermutlich auch passender.

Sanyo WX

10 V

680 µF

10 mm

13 mm

5,0 mm

ESR 53, ripple 1030

Spoiler

Ich würde hier einen Panasonic FR, 16v, 680uF, 10mm Durchmesser!, ESR 43, ripple 1290 einsetzen

Sanyo WG

6,3

1000 µF

8 mm

14 mm

3,5 mm

ESR 30, ripple 1140

Spoiler

Kemet 750, 6,3v, 1000uF, ESR 15, ripple 4100 ???

Rubycon ZL

10 V

470 µF

8 mm

12 mm

3,5 mm

ESR 72, ripple 760

Spoiler

Panasonic FR, 16v, 470uF, ESR 56, ripple 950 ??

Rubycon ZL

25 V

330 µF

10 mm

13 mm

5,0 mm

ESR 53, ripple 1030

Spoiler

Hier beginnt der Spaß. Das sieht für mich so aus wie CPU VRM. Vielleicht geht da auch mit low ESR? Irgendwas mit Kemet 750, 50v 330uF? Wären dann ESR 20 und ripple 4950. Ansonsten vielleicht auch mit Pana FR, 35v, ESR 43, ripple 1330? Pana FS mit 50v gibt es auch noch

Sanyo WX

16 V

220 µF

6,3 mm

7,5 mm

2,5 mm

Kein Wert hierfür gefunden. Dürfte irgendwo unter ESR=130 und über ripple= 400 sein.

Das letzte Wort sollte @WMDK haben.



[McZonk]

Ich habe auf de 939 Dual folgendes verbaut:

https://www.mouser.de/ProductDetail/647-PLG0G272MDO1

https://www.mouser.de/ProductDetail/80-A750MV128M1CAAE12

https://www.mouser.de/ProductDetail/80-A759MS158M0JAAE13

https://www.mouser.de/ProductDetail/667-EEU-FR0J102

https://www.mouser.de/ProductDetail/232-16YXJ470M8X11.5

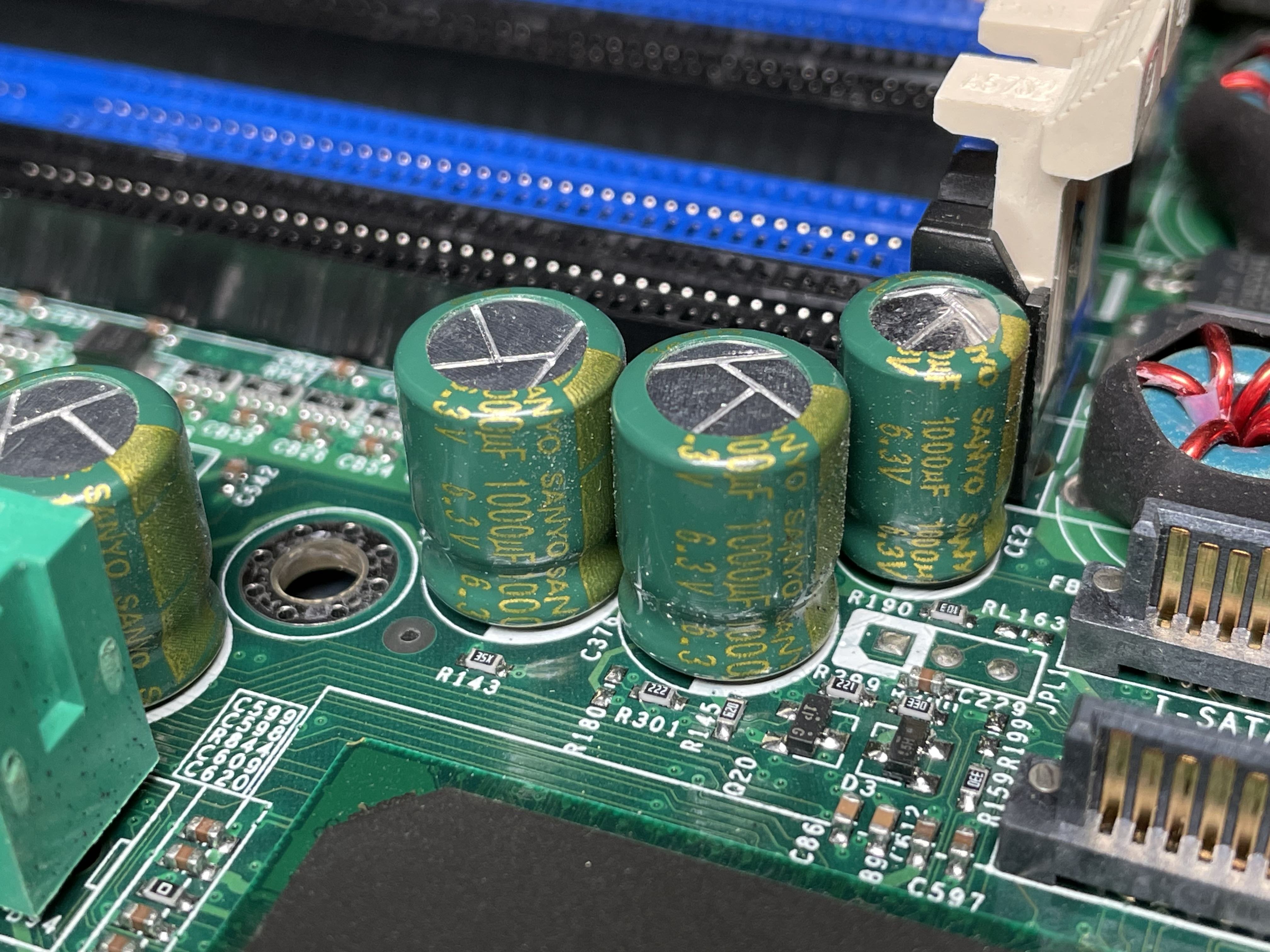

@keeel83 check nochmal ob gelb bei dir tatsächlich alle gleich sind. Bei mir saß da ein 6,3er:

[Sammelthread] - NostalgieDeLuxx Bastelthread

Für kurz benchen kann man Spannung geben, aber über längere Zeit kriegt der RAM Karies. Geht bis runter zu dem Punkt, dass Stock nichtmal mehr richtig rennt... (Erfahrungswerte aus dem Inet) GPU OV nutzt auch sehr, sehr schnell ab. " "

www.hardwareluxx.de

Tante Edite hat noch das Ergebnis gefunden:
