Also bleibt nur löten? :/

Sollte doch nicht so schwierig sein? Weil dann kannst du immer noch Kontakte einlöten, wo du die Batterie stecken kannst.



[Nemac]

Vermutlich nicht wirklich schwierig, hab nur etwas Sorge weil die Karten ja inzwischen recht selten sind und ich bisher kaum was gelötet habe..
Na mal schauen, danke erstmal



[keeel83]

Wieder immer erstmal vielen lieben Dank an alle für ihren Input.

Anbei noch mal "zusammengefasst" eure Rückmeldung.
Über eine kurze Rückmeldung ob alle passt wäre ich dankbar. Vor allem beim SuperMicro-Board.

DFI Lanparty nF4 SLI-DR

2x https://www.mouser.de/ProductDetail/KEMET/A758EK477M0JAAE015?qs=M6jHmRuQorUfYk8e6Ve9XA==

17x https://www.mouser.de/ProductDetail/647-RNE1C101MDS1

31x https://www.mouser.de/ProductDetail/80-A755KS108M0JAAE13

5x https://www.mouser.de/ProductDetail/661-APSG160E152MJ16S

7x https://www.mouser.de/ProductDetail/KEMET/A750KS477M1CDAE013?qs=fAHHVMwC%2Bbg3vanybMZY3Q==

2x https://www.mouser.de/ProductDetail/80-A750KS158M0JAAE14 (auf lange Zeit nicht lieferbar, daher alternativ z.B.

Asrock 939 Dual

Farbe	Menge	Hersteller / Aufdruck	Spannung	Kapa	Durchm,	Höhe	Leiterabstand	Ersatz	Link
Rot	6	UCC KZG	6,3 V	3300 µF	10 mm	24 mm	5,5 mm	Nichicon PLG0G272MDO1	Link
Gelb	4	UCC KZE	16 V	1200 µF	10 mm	20 mm	5,5 mm	KEMET A750MV128M1CAAE012	Link
Grün	25	OST RLP	6,3 V	1000 µF	8 mm	11 mm	3,5 mm	Panasonic EEU-FR0J102	Link
Orange	2	UCC KMG	16 V	470 µF	8 mm	12 mm	3,5 mm	Chemi-Con EKYB160ELL471MHB5D	Link
Pink	11	OST RMH	16 V	100 µF	6,5 mm	7 mm	2,5 mm	KEMET ESS107M016AC2KA	Link
Hellblau	1	UCC KZE	6,3 V	1500	10 mm	20 mm	5,mm5	KEMET A759MS158M0JAAE013	Link

SM P4SCT+

Farbe	Menge	Hersteller / Aufdruck	Spannung	Kapa	Durchm,	Höhe	Leiterabstand	Ersatz	Link
Gelb	14	Sanyo S.E.58 WX	6,3 V	1000 µF	10 mm	13 mm	5,5 mm	Panasonic EEU-FR1C102	Link
Rot	4	Sanyo S.E.59 WX	10 V	680 µF	10 mm	13 mm	5,5 mm	Panasonic EEU-FR1C681	Link
Blau	2	Sanyo N.E.57 WG	6,3	1000 µF	8 mm	14 mm	3,5 mm	KEMET A750KK108M0JAAE015	Link
Orange	16	Rubycon ZL A0534 / A0535	10 V	470 µF	8 mm	12 mm	3,5 mm	Panasonic EEU-FR1C471	Link
Lila	2	Rubycon ZL T0401	25 V	330 µF	10 mm	13 mm	5,5 mm	Panasonic EEU-FR1V271	Link
Pink	8	Sanyo S.E.58 WX	16 V	220 µF	6,5 mm	7,5 mm	2,5 mm	Panasonic EEU-FR1C221	Link



[WMDK]

Schaut gut aus



[digitalbath]

@keeel83 Top! Eine Sache noch. Das Rastermaß bei den 10mm Elkos ist meines Wissens nach 5,0mm glatt. Ist jetzt klugsch****n, aber ich wollte das mal schreiben, damit man das nicht immer wieder in den Listen mitnimmt. Nicht böse gemeint. Es trifft meinen inneren Monk. 🙈

--------------

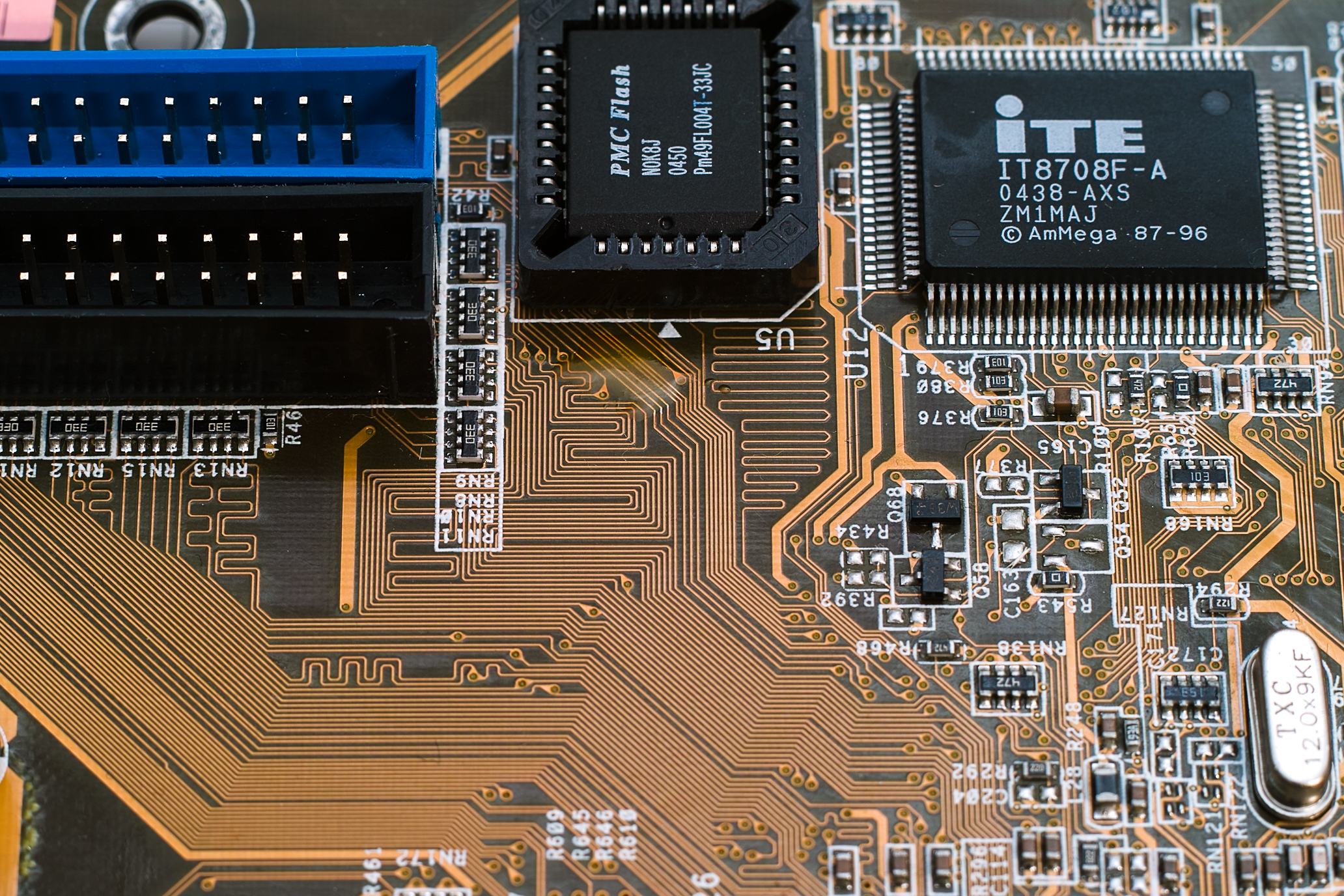

Ich habe mir uv solder mask bestellt. Meine ersten Gehversuche damit war eher meh. Mit etwas Übung wird das langsam besser. Wie macht ihr das? Gibt es da Tricks? Die Pampe zu verteilen ist schwerer als gedacht, da es zähflüssig ist.

erster Versuch. Viel zu viel.

zweiter Versuch an einer anderen Stelle. Das ist deutlich besser.

Die erste Stelle neu gemacht. Sieht etwas besser aus. Bin da nicht 100%ig zufrieden. Lass das aber so.



[Tzk]

Ist UV Solder Mask nicht einfach nur eine UV härtende Pampe? Eventuell kannst du auch einfach was dünnflüssigeres aus dem 3D Druck Bereich nehmen und das mit UV aushärten? Dann lässt es sich mit einer Spritze auftragen... Gibt ja Resin 3D-Drucker, die mit UV LEDs das Resin härten.

Nur so als spontane Idee...



[keeel83]

Eine Sache noch. Das Rastermaß bei den 10mm Elkos ist meines Wissens nach 5,0mm glatt. Ist jetzt klugsch****n, aber ich wollte das mal schreiben, damit man das nicht immer wieder in den Listen mitnimmt. Nicht böse gemeint. Es trifft meinen inneren Monk. 🙈

Alles gut! Vielen Dank für den Hinweis!
Werd es heute Abend korrigieren.



[digitalbath]

Ist UV Solder Mask nicht einfach nur eine UV härtende Pampe? Eventuell kannst du auch einfach was dünnflüssigeres aus dem 3D Druck Bereich nehmen und das mit UV aushärten? Dann lässt es sich mit einer Spritze auftragen... Gibt ja Resin 3D-Drucker, die mit UV LEDs das Resin härten.

Nur so als spontane Idee...

Soweit ich es verstanden habe, ja. Pampe die bei UV Licht aushärtet. Bei 3D Druck habe ich keine Ahnung. Klingt interessant. Resin ist, soweit ich weiß, etwas weicher als KS? Wird das bei UV dann hart? Die solder mask Paste wird steinhart.
Jedenfalls lässt sich die solder mask Pampe schon verarbeiten. Mir fehlt die Übung dazu. Vielleicht gibt es andere Techniken wie kleine Spachel o. ä.? Daher der Post. Andere Farben habe ich auch da. Bei Gelegenheit auch mal austesten.



[HerrAbisZ]

Ich habe mal eine Suche aufgegeben

https://www.hardwareluxx.de/community/threads/suche-letztes-bios-f%C3%BCr-einen-sony-vaio-vpcej1j1e.1346875/

Es hat geklappt - Aber es war trotzdem nervenaufreibend, weil ich den Laptop sicher mehr als 5 mal auseinander geschraubt habe

1. Tausch auf i7 lief nicht, schaltete sich sofort wieder ab

2. Rückbau auf Pentium DC 940B

3. BIOS Update nach längerer Suche und Danke an @ItsFun und @XibariS

4. I7 wieder rein - Kurztest - läuft - wieder zusammengeschraubt - läuft nicht

5. BIOS Reset

6. Mit Pentium DC lief auch nix - sah aber, das der Bildschirm ganz schwarz war - also auch keine HIntergrundebeleuchtung

7. Noch einmal auseinandergeschraubt und die Anschlüsse neu gesteckt für den Bildschirm - das brachte die Wende und nun ist alles ok.



[The Professor]

Moin moin,

wusste nicht so recht, wo ich es reinschreiben sollte, hat zwar wenig mit Notalgie zu tun, aber hier sind ja die ganzen Lötexperten unterwegs.
Und zwar wollte ich fragen, ob mir jemand helfen könnte Hab nen Pana UB824 UHD Player, aber der kleine 50mm Lüfter brüllt... Man kann 50mm Noiseblocker verbauen, man muss aber die Kabel kreuzen und einen anderen Anschluss verbauen. Also etwa Stecker abschneiden und Kabel löten oder direkt das alte Kabel an der Narbe ablöten, vermutlich sicherer fürs Lager wäre Kabel abschneiden. Aber da bin ich kein Experte.

Ich habe zwei Lüfter, 5x JST ZH 3 Pin Kabel und Schrumpfschläuche sofern von Nöten auch noch glaube. Versand und kleine Aufwandsentschädigung würde ich natürlich übernehmen.

Projekt sieht dann etwa so aus.

Panasonic 2018 DMP-UB824 mit DolbyVision, HDR10+, Blu-ray Player & Ultra HD Blu-ray Player - HIFI-FORUM (Seite 59)

Ich eröffne direkt mal einen Thread für das neue Panasonic Top Model DP-UB820, welches modelltechnisch unter dem aktuellen UB900 eingstufft ist, jedo

www.hifi-forum.de

Panasonic 2018 DMP-UB824 mit DolbyVision, HDR10+, Blu-ray Player & Ultra HD Blu-ray Player - HIFI-FORUM (Seite 59)

Ich eröffne direkt mal einen Thread für das neue Panasonic Top Model DP-UB820, welches modelltechnisch unter dem aktuellen UB900 eingstufft ist, jedo

www.hifi-forum.de

Vielen Lieben Dank euch



[bschicht86]

Du hast gar keinen Lötkolben? Zur Not nimmst du halt 3 Lüsterklemmen und schneidest beide Kabel einfach in der Mitte durch und verbindest sie so.



[The Professor]

Nee keinen Kolben, bzw. sind die Kabel mit Ihren 1,5mm mit Ummantelung auch nicht sonderlich dick dem dämlichen ZST Anschluss geschuldet vielleicht so 0,5mm?😅 welche Lüsterklemme hält denn bei so dünnen Durchmessern?

Möchte im Player selbst ja auch keine dicke Rumfliegen haben



[HerrAbisZ]

Die da z.B.



[The Professor]

Dank dir. Obs hält frage ich mich, Kabel sind doch eher 0,25mm dick 😅 sehr filigrane Kabel und ein schmaler Anschluss.



[bschicht86]

Machs so: Isolier ein paar mm ab und knick die Drähtchen so um, dass sie die Isolierung von außen berühren. Dann steckst du die in die Lüsterklemme rein, sodass die Schraube in die Isolierung geht, die Drähtchen aber zwischen Isolierung und Metallboden eingeklemmt sind. So hast du eine kleine Zugentlastung dabei.

ich bin halt der Meinung, die Kosten für den Versand stehen in keiner Relation zu der Arbeit.



[The Professor]

Machs so: Isolier ein paar mm ab und knick die Drähtchen so um, dass sie die Isolierung von außen berühren. Dann steckst du die in die Lüsterklemme rein, sodass die Schraube in die Isolierung geht, die Drähtchen aber zwischen Isolierung und Metallboden eingeklemmt sind. So hast du eine kleine Zugentlastung dabei.

ich bin halt der Meinung, die Kosten für den Versand stehen in keiner Relation zu der Arbeit.

Da hast du natürlich irgendwo recht. Ok schaue ich mir mal an, könnte ja gut klappen
Oder ich treibe über kurz oder lang mal nen Kolben auf. So nen Kabel zusammen zu löten, wäre ja voraussichtlich auch kein Hexenwerk.



[Bzzz]

Oder nimm ein paar Wago 221-2401/221-2411, da kostet selbst das teure 12er-Pack im Hornbach auch nicht mehr als 1x Porto...



[P4schissel]

Wie wascht ihr eigentlich die Platinen für Netzteile? Ist das auch gefahrlos durch ein Wasserbad / Seife möglich, oder sammelt sich die Feuchtigkeit in den Übertragern/ Trafos?



[bschicht86]

Waschen kannst du die, aber ich denke, ein gewisser Zeitraum auf der warmen Heizung ist dann durchaus Pflicht. Aber dort drinnen sollte das Wasser am wenigsten Schaden anrichten, da die Drähte durch Lack geschützt sind.



[Strikeeagle1977]

A8N-SLI

Erst einmal herzlichen Dank für die Auflistung in der Mod Datenbank,

da es eine Frage ist dennoch hier ...

Ich habe das Board mal optisch mit meinem A8N-SLI Deluxe verglichen.
Es sind schon viele Gemeinsamkeiten, aber dennoch auch Unterschiede beim Board selbst festzustellen.
Hinzu kommt, dass der Vorbesitzer (SParksNL) bereits einige Elkos getauscht hat.

Kann ich die Angabe aus der Mod Datenbank dennoch so übernehmen (Link im Zitat) Ab Werk Elkos sind soweit ich sehen kann identisch, oder gibt es hier andere Empfehlungen?
Können die gesetzten Kemet so bleiben, oder doch andere Empfehlungen?

@WMDK, @Tzk , @bschicht86

Ja, das Board soll vornehmlich als SLI Basis eingesetzt werden.

Herzlichen Dank



[Blackpitty]

das ist meine SLI Premium Liste die mir WMDK so genannt hat nachdem ich ihm sagte was auf dem Board steht:

Asus A8N SLI Premium	6x Nichicon 8x20mm 6.3V 1500uf (links CPU, rechts oben Ecke)	Kemet 6.3V 1500uf	A750KS158M0JAAE014​
	6x KZG 8x18mm 16V 1000uf (Spawas+ rechts Chipsatz)	Chemicon 16V 1200uf	APSG160ELL122MH20S​
	22x Rubycon MBZ 8x11mm 6.3V 820uf (überall)	Kemet 6.3V 820uf	A750KK827M0JAAE016​
	2x KMG 8x11mm 16V 470uf (PCI Slot)	Stehen lassen, solange unauffällig	-​
	18x 1CMH 5x11mm 16V 100uf (überall)	Stehen lassen, solange unauffällig	-​



[Strikeeagle1977]

Zumindest 1. Zeile scheint sich ja 1:1 zu decken mit dem, was Sparks da sehr sauber umgesetzt hat.
Danke

Dann werde ich mal die Elkos nach deiner Liste suchen und ggf ein Schaubild für die Datenbank machen, deine Liste und meine weitere Arbeit.
es sei denn, in der Zwischenzeit hat @WMDK neue Erkenntnisse und Erfahrungen gewonnen, die für andere Bauteile oder Alternativen sprechen.



[xXx-Eagleone-xXx]

Mal wieder Anfang 2000er gerecht ein originales Window-Kit Verbaut für ein A-XP Projekt. ( Vom Com-tra)

Für mich persönlich mit die schönste Art einen frühen 2000er PC zu Modden. Am liebsten in einem 0815 Gehäuse, so wie man das früher gemacht hat, weil man kein Geld für teure Gehäuse hatte.

Grüße



[HerrAbisZ]

So etwas habe ich auch noch rumfliegen - wenn mal je,and was gebastelt haben will, werde ich es aufgreifen



[WMDK]

es sei denn, in der Zwischenzeit hat @WMDK neue Erkenntnisse und Erfahrungen gewonnen, die für andere Bauteile oder Alternativen sprechen.

Nope, keine neuen Erkenntnisse bzgl. dieses Boards. Liste gilt nach wie vor. Falls sich deine Bestückung grob unterscheidet, sag Bescheid, dann schaue ich dafür nochmal nach. ASUS hat ja gerne innerhalb gleichen Produkte etwas gespielt was die Elko Bestückung angeht, je nach dem welche Deals man gerade mit welchem Hersteller aushandeln konnte oder wo mal wieder eine OEM Sonderserie aufgelegt wurde.



[Strikeeagle1977]

ASUS hat ja gerne innerhalb gleichen Produkte etwas gespielt was die Elko Bestückung angeht, je nach dem welche Deals man gerade mit welchem Hersteller aushandeln konnte oder wo mal wieder eine OEM Sonderserie aufgelegt wurde.

umso besser, denn dann sieht man ja anhand der Datenblätter, welche Range Asus dort ermöglicht hat. 3 verschiedene Ausstattungen wären natürlich noch besser ...
Melde mich, Danke



[WMDK]

umso besser, denn dann sieht man ja anhand der Datenblätter, welche Range Asus dort ermöglicht hat.

Ja und nein. Das Problem bei ASUS ist häufig, dass sie gerne immer mal wieder Sonderserien eingesetzt haben, wozu es aus den üblichen Quellen keine Datenblätter gibt. Siehe die berühmten 1000µF / 6,3V KZGs, die es offiziell so nicht gibt und wo du dann noch über die LOT# aufschlüsseln musst, welche Iteration du da vor dir hast. Über gefühlte 10 Ecken kommt man teilweise an die Daten, aber es ist immer sehr schwierig, was den direkten Vergleich etwas erschwert, denn während die Standardvarianten durch die Bank weg relativ konsistent sind, wurde bei den Sonderserien gerne ordentlich gespielt je nach Anforderung.

Um beim Beispiel der 1000er KZGs zu bleiben, gibt es da z.B. eine mir bekannte Spanne der Daten von ESR14 – ESR35 und 1040mA – 2130mA Ripple – in 5 verschiedenen Formfaktoren in 8 und 10mm.

Übrigens mit ein Grund, warum ich bei den Caps im Zweifel nachhaken muss und keine generelle Empfehlung / abgeben kann, weil du da immer schauen musst, was du da vor dir hast.

Ist auch kein Phänomen, welches auf UCC beschränkt ist btw. Nichicon, Rubycon & Co. haben auch Sonderserien aufgelegt wie z.B. die 820µF Nichicon HM in 10mm Bauweise hoch bis 25V oder die 8mm 3300er HM mit 6,3V aber 35mm Bauhöhe

Das hat damals schon ziemlich wilde Blüten getrieben in manchen Bereichen.

Da überlege ich auch immer noch, wie ich diese Kandidaten verwechselungsfrei in meine Datenbank integrieren kann – wahrscheinlich wird dies auch in einer Sonderform erfolgen um die Nutzer entsprechend darauf hinzuweisen, zwei Mal hinzuschauen, was man da vor sich hat und entsprechende Infos für die Identifizierung.



[Strikeeagle1977]

Einfach wäre ja auch gut gewesen ...


PS: du hast auch mehrfach schon geantwortet und geäußert, dass bestimmte Elkos unter "Stehen lassen, solange unauffällig" laufen.
Was macht man, wenn diese auffällig werden?

Klar, ich habe gelernt, es gibt recht haltbare Elkos z.B. lösemittelbasierend, aber auch die könnten ggf irgendwann ... und dann? Was, wenn du in 25 Jahren nicht mehr erreichbar bist und ich mit 70 nochmal den Retrorechner herichten mag?

Hällst du es nicht für sinnvoll, auch Artikel zu benennen, nur für den Fall?



[WMDK]

Was macht man, wenn diese auffällig werden?

Tauschen Im Ernst, Caps dieser Art sterben meist sehr langsam, wobei sterben noch das falsche Wort ist, denn das impliziert einen sofortigen Ausfall, was i.d.R. nicht der Fall ist, sondern es zeigen sich einfach langsam Ausfallerscheinungen. Beispiel: Irgendwelche 10µF Buffercaps am PS/2 Port -> Maus hat Aussetzer, Tastatur spinnt... Im Onboard Sound Bereich -> gestörte Tonausgabe durch kratzen oder völlig überzogene Höhen usw...

Will sagen, das sind Dinge, die sich nach und nach zeigen, aber i.d.R. keinen Sofort- oder Totalausfall erzeugen und auch nicht an so kritischer Stelle sitzen, dass sie irgendeine Komponente auslöschen.

Wir reden bei solchen Caps von Haltbarkeiten von meist irgendwo zwischen 30-50 Jahren, manchmal noch länger. Als ich vor etwa einem Jahr meinen Verstärker aus den 90ern komplett überholt habe, waren bis auf die Netzfilter und die Low-ESR Caps 99% der 1µF -> 100µF Caps noch völlig innerhalb der Specs. Gut, war egal, wurden in der Größe eh durch Wima Folien ersetzt wo ich eh schonmal dran war, aber rein der Statistik wegen, hatte mich das mal interessiert.

Von daher...

Hällst du es nicht für sinnvoll, auch Artikel zu benennen, nur für den Fall?

...halte ich das natürlich auch für sinnvoll und meine Datenbank wird dahingehend natürlich gefüttert. Dort werden grundsätzlich alle im PC-Bereich relevanten Kapazitäten einer Serie erfasst, also von 1µF -> 4700µF werden alle vorhanden sein und die in der Datenbank eingepflegten Boards werden selbstverständlich auch immer komplett aufgeführt, also mit allem was drauf steckt und nicht nur dem, was akut tauschenswert ist, alleine schon als Referenz für den Fall der Fälle.

Ist also alles auf meinem Schirm



[frikigigye]

Waschen kannst du die, aber ich denke, ein gewisser Zeitraum auf der warmen Heizung ist dann durchaus Pflicht. Aber dort drinnen sollte das Wasser am wenigsten Schaden anrichten, da die Drähte durch Lack geschützt sind.

Auf jeden Fall - bei den geh ich eigentlich gar nicht mit Wasser dabei, nur Waschbenzin. Und auf jeden Fall Knochentrocken machen. Klar, alles lackiert, aber irgendwas blättert evt doch mal irgendwo ab und könnte irgendwo reinziehen - nicht so schlimm, wenn es lange, gut, warm getrocknet wird.
