@digitalbath wir nähern uns dem Ende.
So wird denke ich die bestückung. "2400+" (3000er umgebaut auf multi 15 sowie fsb 266(133))
2x256mb Twister
Hhc-01 mit tmd y.s. tech alles gepaart mit deinem BIOS wo das letzte Update noch in der Pipeline ist, auf einem MSI ms-6382e ver:3
Das wird eine AGP 2x Rakete
Das Board wurde recapped, ziemlich unspektakulär:
Kze 1000uf 6,3v 8mm-> pana fr 1000uf 10v 8mm
Ein einziger 1000uf 6,3v 8mm-> pana fs 1000uf 10v 10mm (ich brauchte was flaches)
Kze 470uf 10v 8mm-> pana fr 470uf 16v 8mm
Mbz 2200/1500uf 6,3v 10mm -> kemet 1500uf 6,3v 8mm (ich wollte den zusätzlichen Platz)
Kzg 1500uf 16v 10mm-> kemet 1500uf 16v 10mm
Einen ganz winzigen hätte ich noch tauschen können, war aber ein gp Elko. Hab ich stehen lassen. Wie gesagt unspektakulär.
Der war das epox wesentlich Zeit und Nervenraubender.
Das epox war eine fiese Nummer: ep-8khm
Board inspiziert, mehrere elkos wurden bereits getauscht. Das ist ja erstmal io.
Ein pad auf der rückseite wo ein pufferkerkos für die Rams gesetzt werden konnte, fehlte.
Nicht weiter tragisch weil eh unbelegt.
Ein RAM Slot ohne Funktion. Ein VSS Pin ground war in den Slot reingebogen.
Sollte laut Verkäufer dennoch funktionieren, erschien mir auch logisch, trotzdem ohne Funktion.
Erstmal mit den großen Kondensatoren angefangen. Eine bunte Mischung von allen "namenhaften" Herstellern featuring gsc, evercon tayeh.
Und jeder Elko der ersetzt wurde, wurde abgeschliffen sodass man nix mehr lesen konnte. Wozu weiß ich nicht. Dadurch das es noch originale gab, konnte man die originalbestückung rekonstruieren.
Also erstmal paar pana 2200uf 10v 10mm orgeln installiert.
Dann kam zum Glück der ersatzramslot von @bschicht86. Feine Sache von dir und nochmals vielen lieben Dank an dich
Exakt der Slot wie ich ihn brauchte.
Farbe, sowie Form des Rasthebels Superb.
Das Glück auf meiner Seite lief der ram Slot anschließend wieder.
Danach ging es an die kleinen elkos 1000-1500uf.
1000uf 6,3v 8mm tayeh waren bis auf einen alle tot. 22ohm war so mit der beste esr.
Butterbrot Elko 1000uf 10v der bedeutend flotter ist, regelt auch hier.
Zwei tayeh 1200uf 10v gegen pana fs 1200uf 16v ersetzt.
Zu guter Letzt noch ein fragwürdiger Elko.
2mF gemessen. Bauhöhe 20mm. Esr Anfang 30. Vermutlich ein 2200uf 6,3v.
Verkäufer gefragt was da original saß.
1500uf 6,3v tayeh. Hab dann einen pana fr 1500uf 10v gesetzt.
Die ganz Kleinen gehe ich demnächst Mal an.
Bei dem Preis und für io verkauft, eine fiese Nummer.
Um so süßer der Geschmack des Sieges
Epox Bild vor Umbau. Nach Umbau im vorherigen post
So wird denke ich die bestückung. "2400+" (3000er umgebaut auf multi 15 sowie fsb 266(133))
2x256mb Twister
Hhc-01 mit tmd y.s. tech alles gepaart mit deinem BIOS wo das letzte Update noch in der Pipeline ist, auf einem MSI ms-6382e ver:3
Das wird eine AGP 2x Rakete
Das Board wurde recapped, ziemlich unspektakulär:
Kze 1000uf 6,3v 8mm-> pana fr 1000uf 10v 8mm
Ein einziger 1000uf 6,3v 8mm-> pana fs 1000uf 10v 10mm (ich brauchte was flaches)
Kze 470uf 10v 8mm-> pana fr 470uf 16v 8mm
Mbz 2200/1500uf 6,3v 10mm -> kemet 1500uf 6,3v 8mm (ich wollte den zusätzlichen Platz)
Kzg 1500uf 16v 10mm-> kemet 1500uf 16v 10mm
Einen ganz winzigen hätte ich noch tauschen können, war aber ein gp Elko. Hab ich stehen lassen. Wie gesagt unspektakulär.
Der war das epox wesentlich Zeit und Nervenraubender.
Das epox war eine fiese Nummer: ep-8khm
Board inspiziert, mehrere elkos wurden bereits getauscht. Das ist ja erstmal io.
Ein pad auf der rückseite wo ein pufferkerkos für die Rams gesetzt werden konnte, fehlte.
Nicht weiter tragisch weil eh unbelegt.
Ein RAM Slot ohne Funktion. Ein VSS Pin ground war in den Slot reingebogen.
Sollte laut Verkäufer dennoch funktionieren, erschien mir auch logisch, trotzdem ohne Funktion.
Erstmal mit den großen Kondensatoren angefangen. Eine bunte Mischung von allen "namenhaften" Herstellern featuring gsc, evercon tayeh.
Und jeder Elko der ersetzt wurde, wurde abgeschliffen sodass man nix mehr lesen konnte. Wozu weiß ich nicht. Dadurch das es noch originale gab, konnte man die originalbestückung rekonstruieren.
Also erstmal paar pana 2200uf 10v 10mm orgeln installiert.
Dann kam zum Glück der ersatzramslot von @bschicht86. Feine Sache von dir und nochmals vielen lieben Dank an dich
Exakt der Slot wie ich ihn brauchte.
Farbe, sowie Form des Rasthebels Superb.
Das Glück auf meiner Seite lief der ram Slot anschließend wieder.
Danach ging es an die kleinen elkos 1000-1500uf.
1000uf 6,3v 8mm tayeh waren bis auf einen alle tot. 22ohm war so mit der beste esr.
Butterbrot Elko 1000uf 10v der bedeutend flotter ist, regelt auch hier.
Zwei tayeh 1200uf 10v gegen pana fs 1200uf 16v ersetzt.
Zu guter Letzt noch ein fragwürdiger Elko.
2mF gemessen. Bauhöhe 20mm. Esr Anfang 30. Vermutlich ein 2200uf 6,3v.
Verkäufer gefragt was da original saß.
1500uf 6,3v tayeh. Hab dann einen pana fr 1500uf 10v gesetzt.
Die ganz Kleinen gehe ich demnächst Mal an.
Bei dem Preis und für io verkauft, eine fiese Nummer.
Um so süßer der Geschmack des Sieges
Epox Bild vor Umbau. Nach Umbau im vorherigen post
Anhänge
digitalbath
Mr. Oldschool-Bios
Das MSI sieht super aus! Das BIOS folgt demnächst. Der HHC-01 passt super zum Enzotech Kühler wie auch zum MSI VRM Kühler.
Wie hast du den TMD Lüfter auf den Cooler Master drauf bekommen? Eine Adapter Platte? Wenn ich nicht falsch liege, sollte der Cooler Master für 60mm Lüfter sein und der TMD Bohrungen für 70mm Lüfter.
Bei dem Namen Tayeh bekomme ich mitlerweile mehr Herpes als von KZG oder MBZ.
Wie hast du den TMD Lüfter auf den Cooler Master drauf bekommen? Eine Adapter Platte? Wenn ich nicht falsch liege, sollte der Cooler Master für 60mm Lüfter sein und der TMD Bohrungen für 70mm Lüfter.
Bei dem Namen Tayeh bekomme ich mitlerweile mehr Herpes als von KZG oder MBZ.
Masterchief79
Urgestein
- Mitglied seit
- 08.04.2010
- Beiträge
- 4.348
Habt ihr nen Tipp was man als Ersatz für den Kollegen hier nehmen kann?

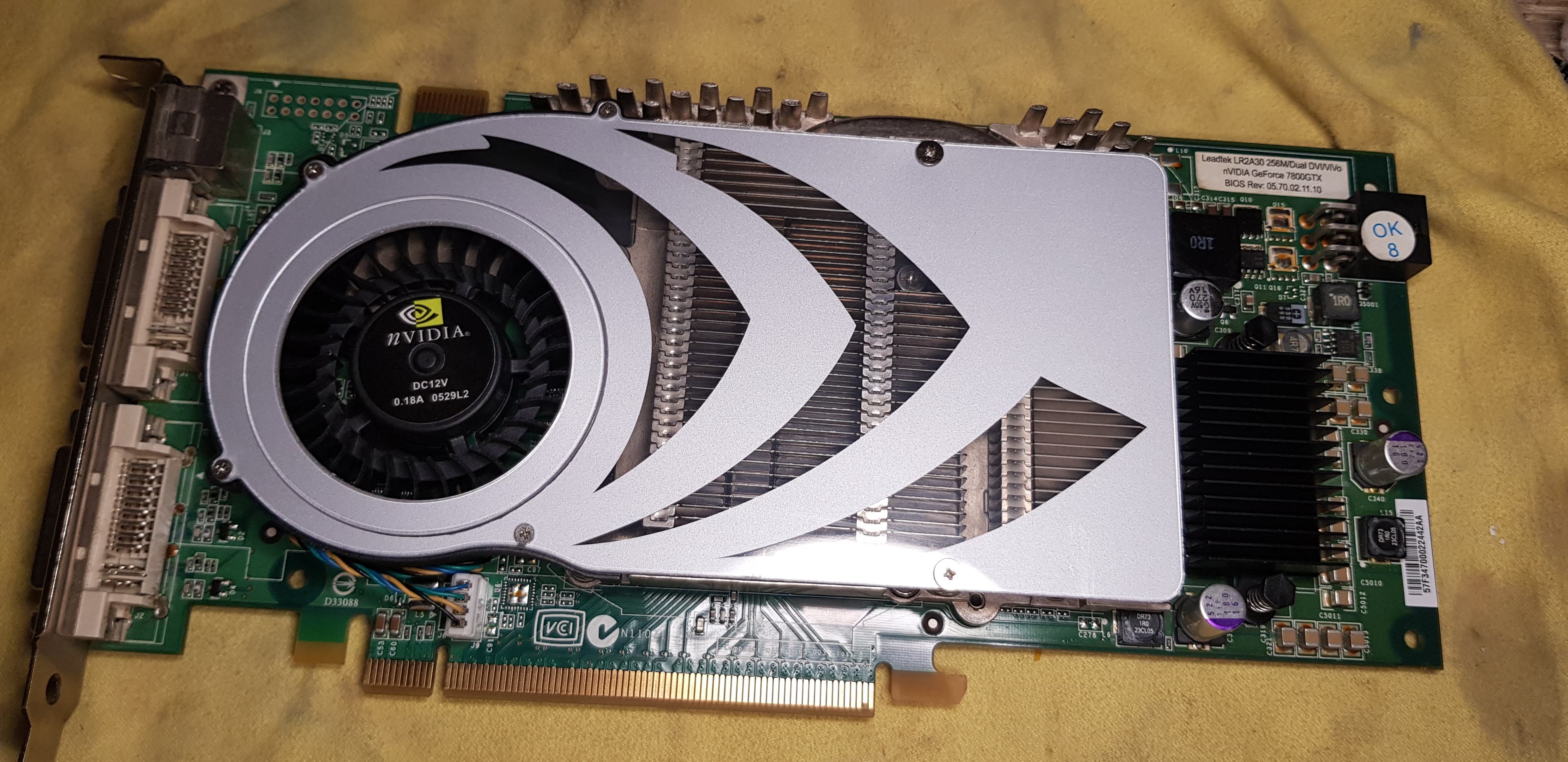

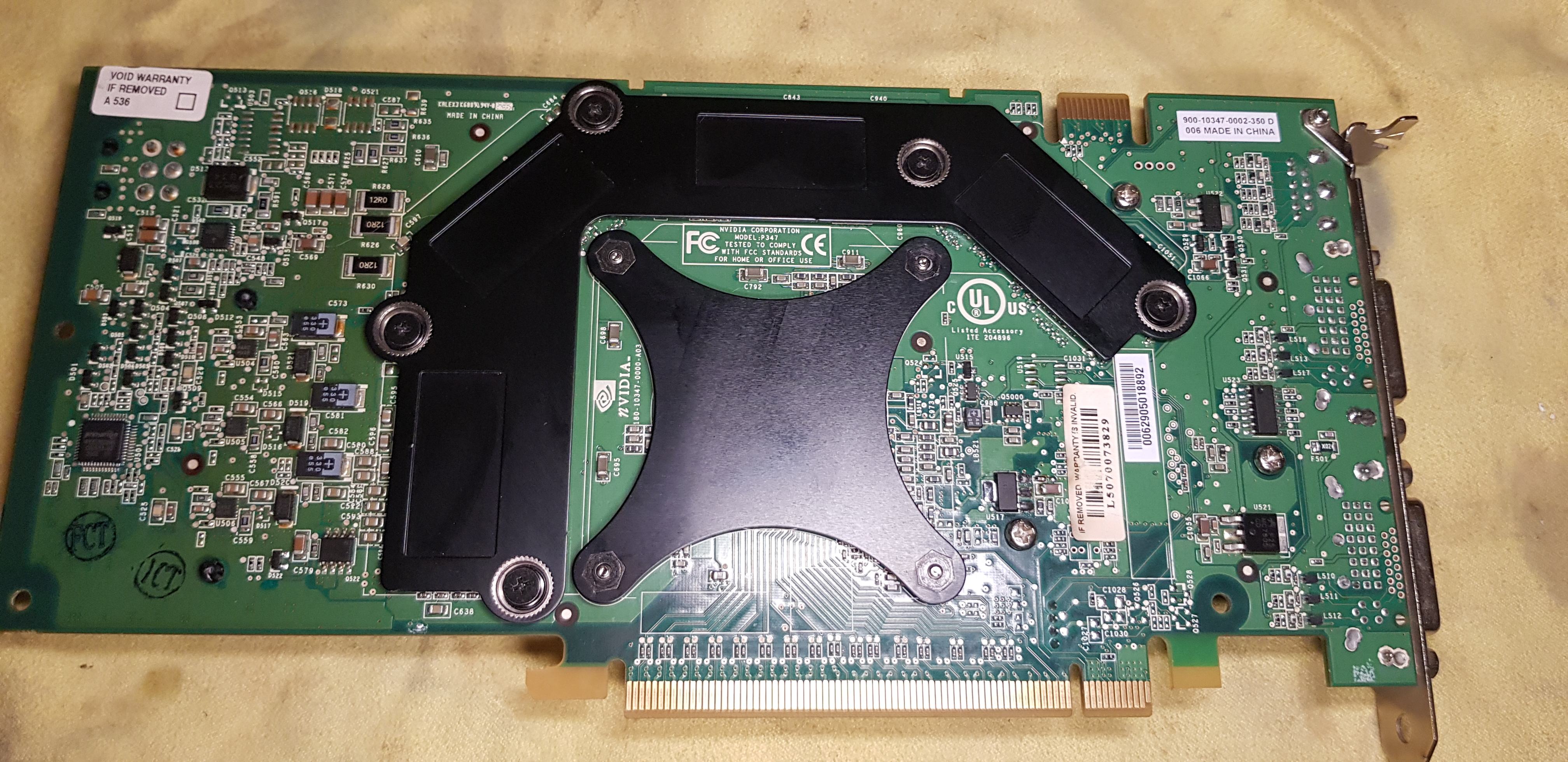

Stammt von einer 7800GTX und hat die ganze 12V Rail kurzgeschlossen... Wie ich das festgestellt habe?

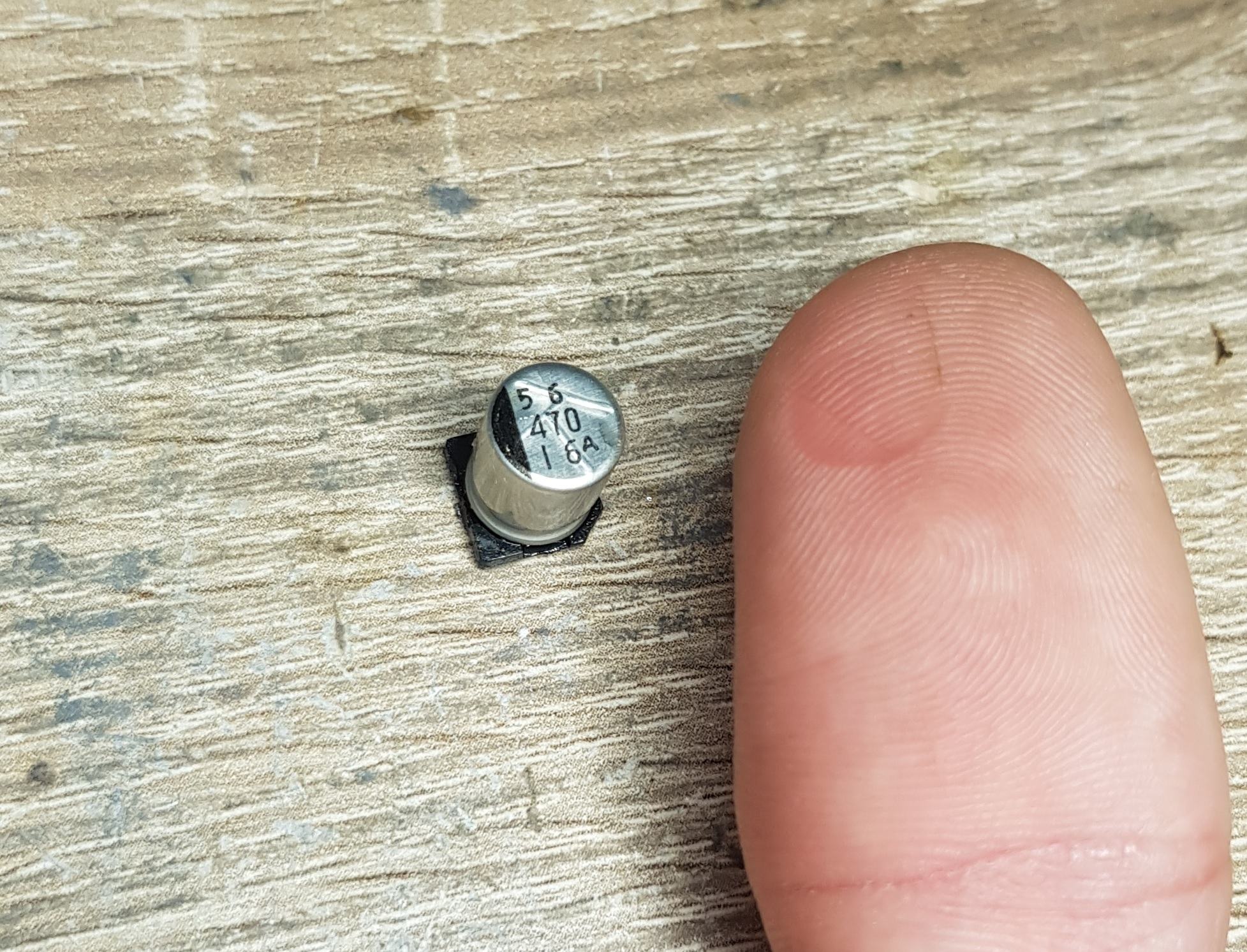

470yF 16V in der Bauform und so alt.. gibts das überhaupt? Ich hab jetzt erstmal nen 270/16 Poly von ner R9 380 gemopst, aber ich wollte trotzdem mal die Elko Experten fragen
Karte wieder quietschfidel und sauber.
Stammt von einer 7800GTX und hat die ganze 12V Rail kurzgeschlossen... Wie ich das festgestellt habe?
470yF 16V in der Bauform und so alt.. gibts das überhaupt? Ich hab jetzt erstmal nen 270/16 Poly von ner R9 380 gemopst, aber ich wollte trotzdem mal die Elko Experten fragen
Karte wieder quietschfidel und sauber.
digitalbath
Mr. Oldschool-Bios
WMDK
Legende
Korrekt. Ersetzung mit Poly ist etwas Overkill.
Blackpitty
Legende
bschicht86
Nippelmessie
- Mitglied seit
- 03.12.2018
- Beiträge
- 4.223
Was hab ich gewonnen? Welche Kondensatortüte kann ich mir raussuchen?
Blackpitty
Legende
mal gucken ob was übrig bleibt , hätte noch nen🍭 anzubietenWas hab ich gewonnen? Welche Kondensatortüte kann ich mir raussuchen?
Ich will ein A7V880 mit neuen Kondensatoren bestücken, die VRM besteht aus 3x KZG 1500/6,3 (RM3,5) und 5x OST RLZ 1500/6,3 (RM3,5). Die ersetzt man ja am besten durch Polys, ich hab dummerweise nur noch 7x Kemet A750 1500/6,3 RM3,5, kann ich hier auch "mischen" mit der 10V Variante? Die ist RM5, passt aber auf manche Plätze auch drauf (nicht auf alle). Oder hat noch jemand einen einsamen A750 1500/6,3 RM3,5, der den Weg zu mir finden könnte? 😅 Für ein Teil bestell ich ja jetzt nicht bei Mouser...
WMDK
Legende
Wenn du es baulich unter bekommst, kannst du da auch mischen mit der 10V Variante.
digitalbath
Mr. Oldschool-Bios
Könnte einen erübrigen. Wenn du Lust hast, kannst du es abholen.
Blackpitty
Legende
Ben Psyko
Urgestein

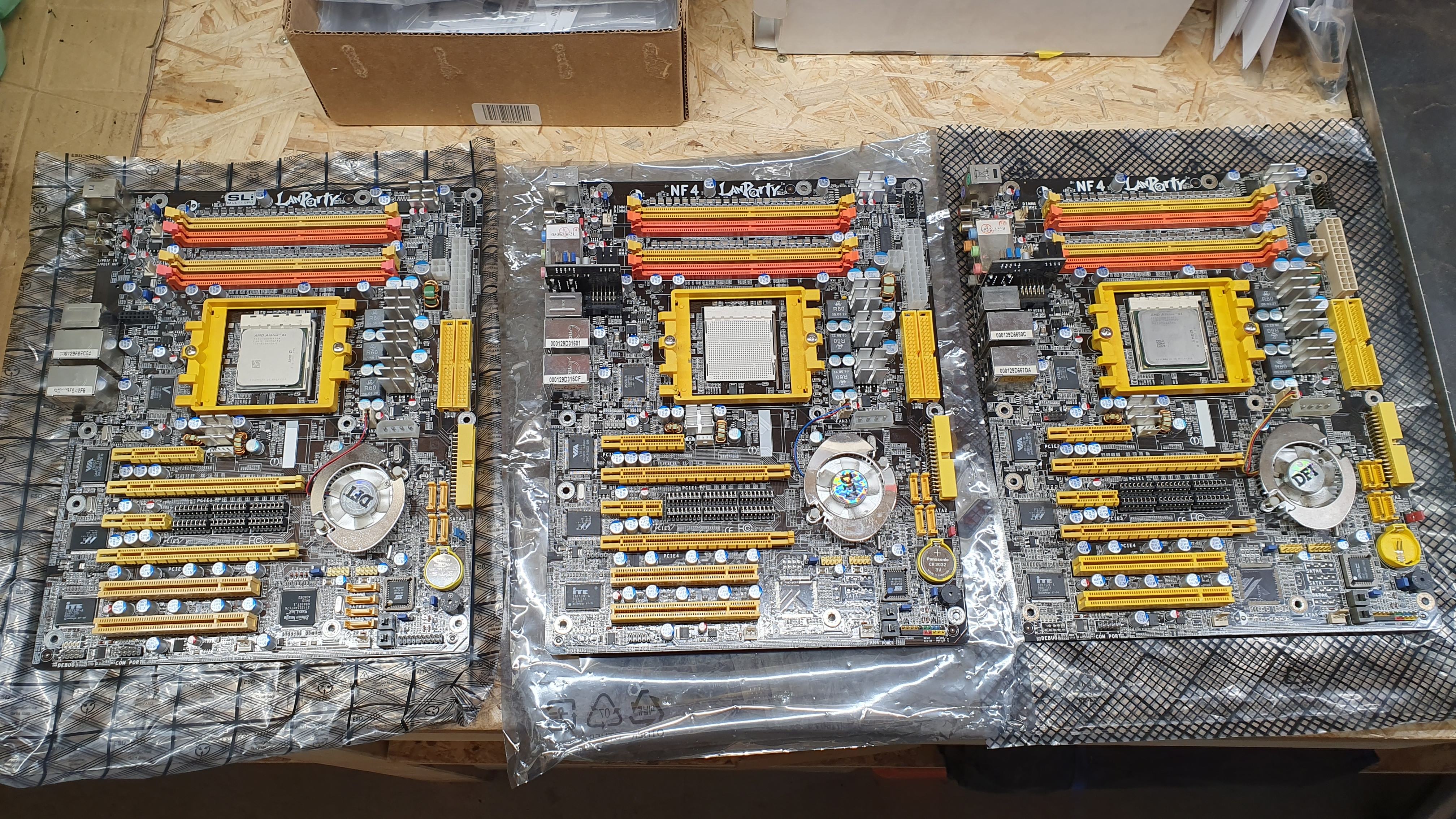

Hast du noch mehr als die drei?
Blackpitty
Legende
ja, mein eines eigenes was im Schrank liegt und noch keine neuen Kondensatoren besitzt(liegen hier noch rum) dafür aber nen neuen Chipsatzlüfter hatHast du noch mehr als die drei?
🙈
Ben Psyko
Urgestein
Habs jetzt erst gecheckt das du denen neue Kondensatoren verpasst hast
Traumhaft! 😍
WMDK
Legende
Blackpitty
Legende

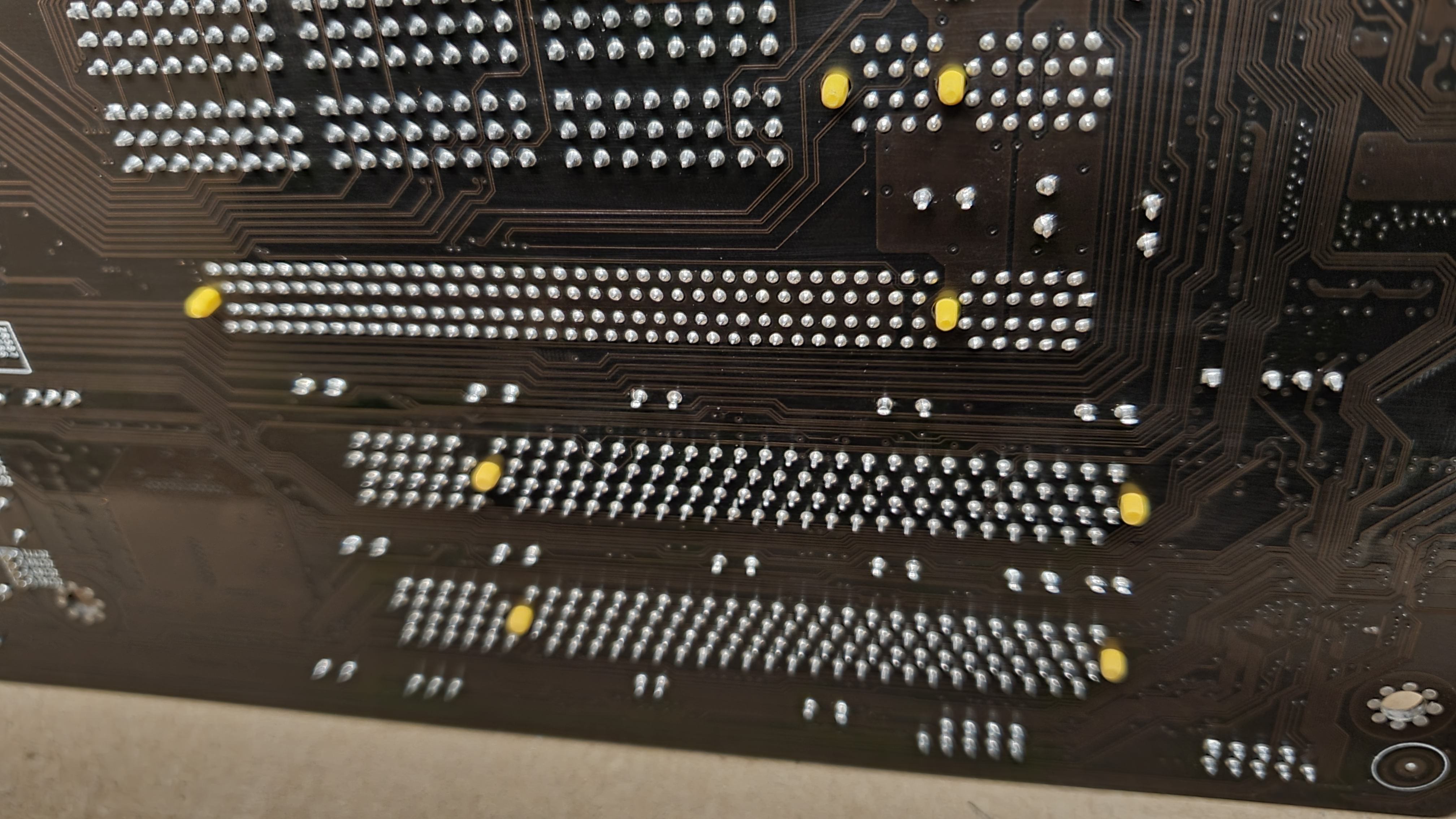

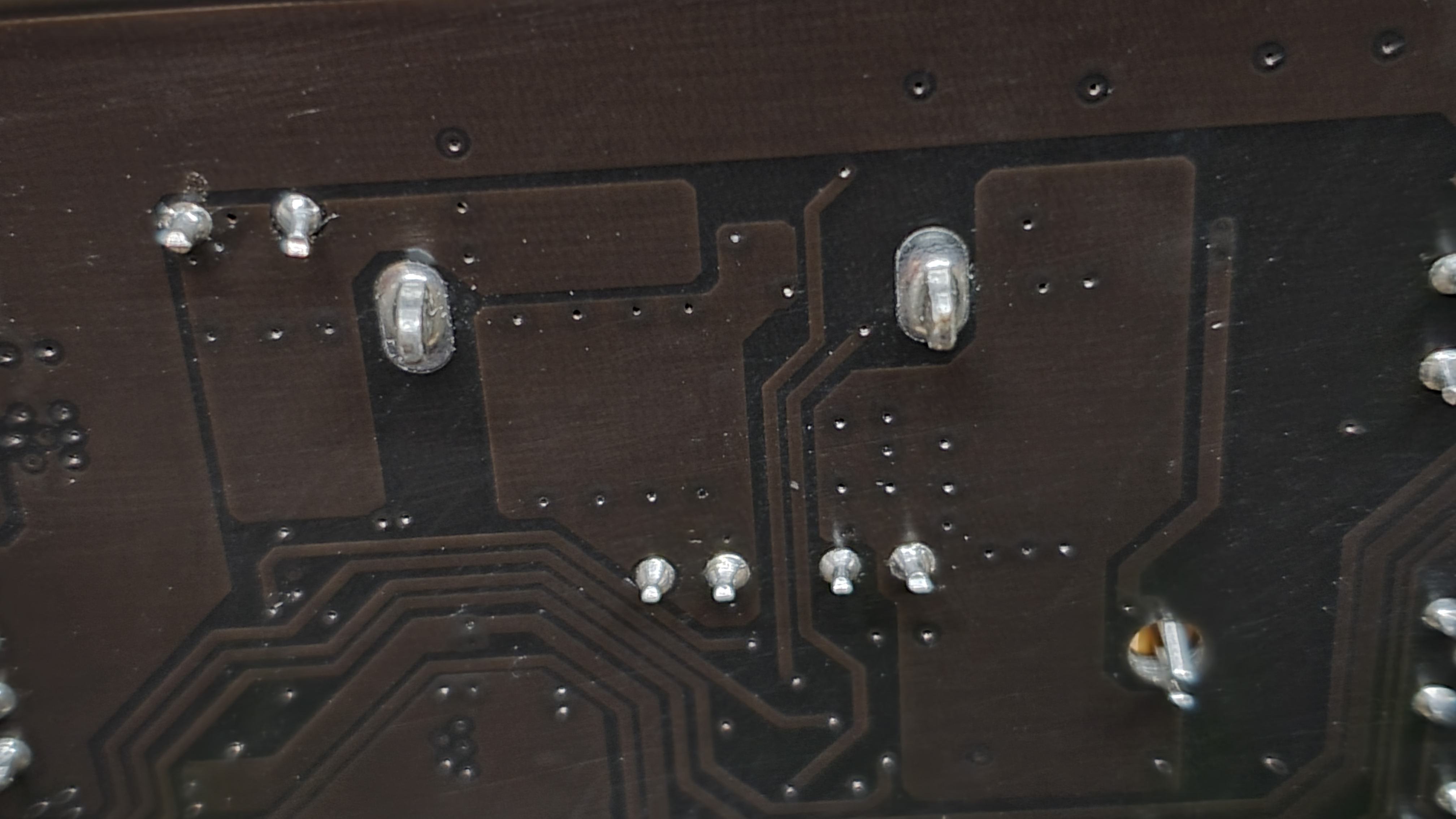

hab noch Paar Bilder von hinten
von vorn ist eigentlich uninteressant
von vorn ist eigentlich uninteressant
McZonk
Urgestein
Das schaut gut aus - Die Interessanten sind ja meistens die in der dicken Kupfer-Powerplane
Masterchief79
Urgestein
- Mitglied seit
- 08.04.2010
- Beiträge
- 4.348

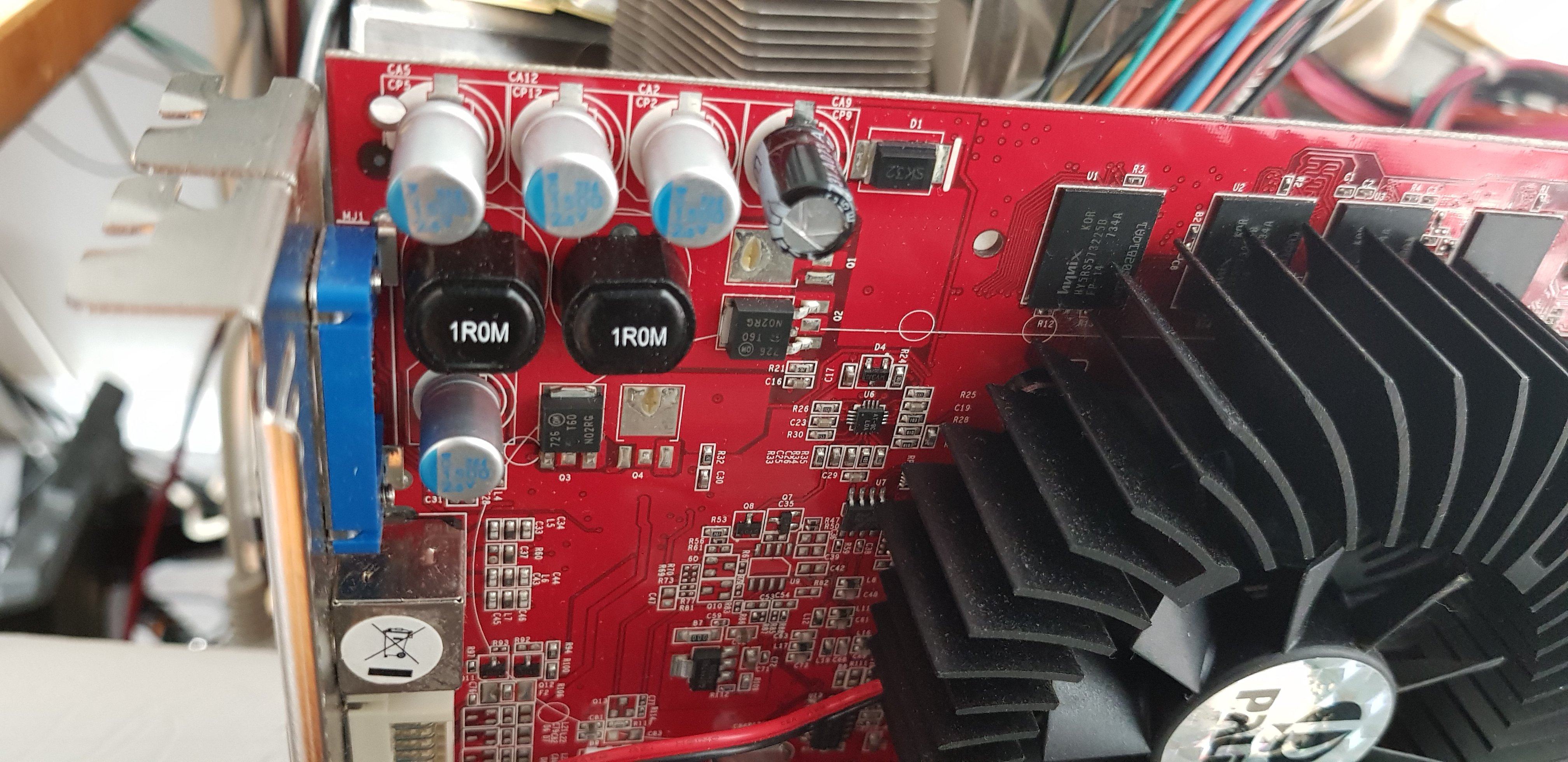

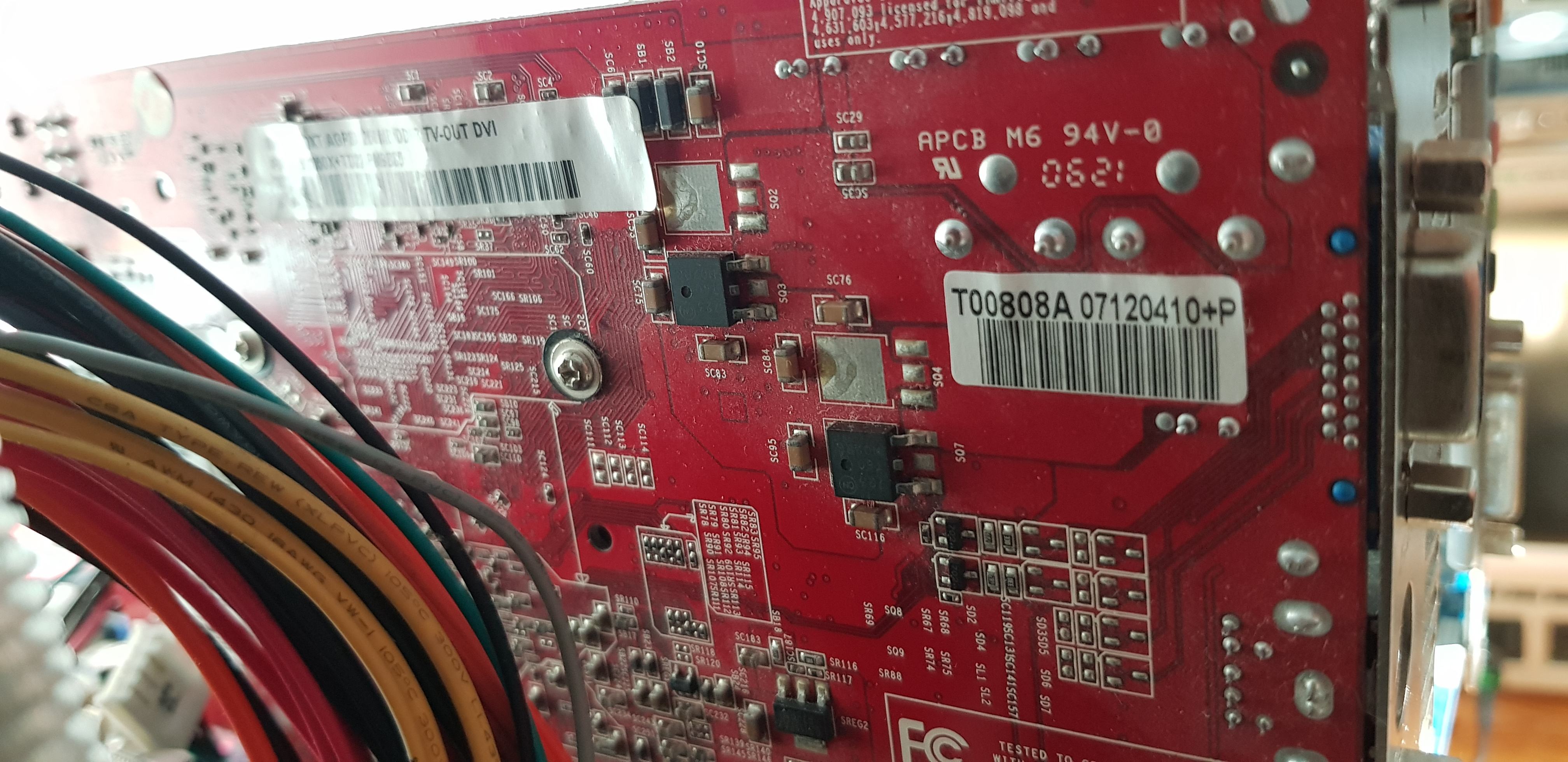

Heutiges Projekt. Diese leeren Lötstellen für Mosfets auf meiner X850XT haben mich irgendwie genervt. Ist als würde man ne S-Klasse kaufen und hätte Dummy-Schalter in der Mittelkonsole

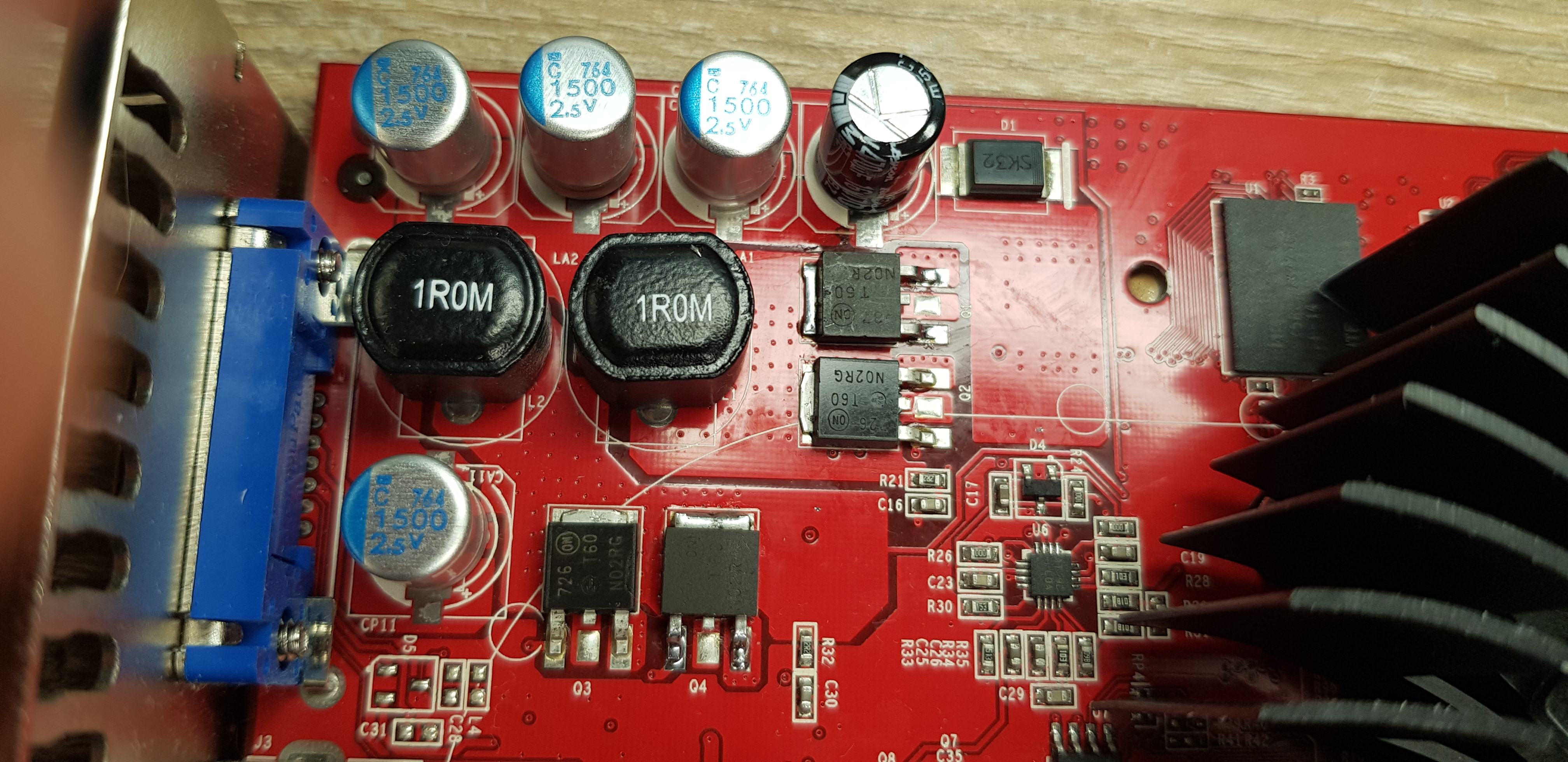

Also kurz gesagt hat die Karte zwei Phasen für die GPU, die jeweils einen Mosfet auf der Vorder- und Rückseite haben. Lötstellen waren aber für je zwei, also insgesamt 8 statt 4 vorhanden.

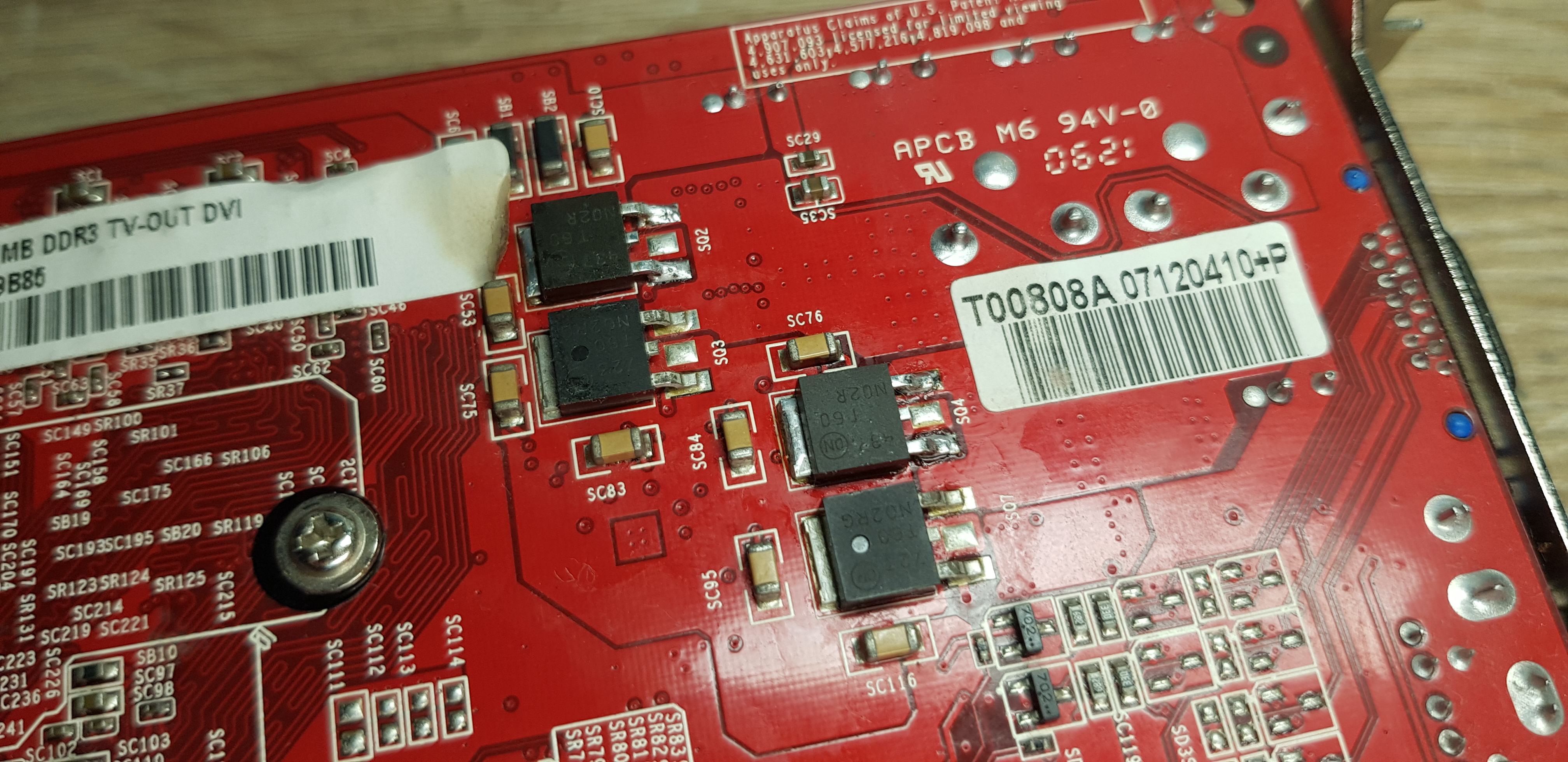

Nachher (ne Reinigung gabs noch oben drauf):
Also kurz gesagt hat die Karte zwei Phasen für die GPU, die jeweils einen Mosfet auf der Vorder- und Rückseite haben. Lötstellen waren aber für je zwei, also insgesamt 8 statt 4 vorhanden.
Nachher (ne Reinigung gabs noch oben drauf):
McZonk
Urgestein
Spannend: Hast du durch die Mod irgendwelche Unterschiede bemerkt (Temperaturen, VGPU, OC-Spielraum, ....)?
Ben Psyko
Urgestein
Kann man da immer einfach was vergleichbares/identisches nochmal auflöten ?
Gäb da so manche Kandidaten, auch Mainboards, denen ich gern mal, nur weil man's kann, eine Vollausstattung verpassen würde.
Gäb da so manche Kandidaten, auch Mainboards, denen ich gern mal, nur weil man's kann, eine Vollausstattung verpassen würde.
Masterchief79
Urgestein
- Mitglied seit
- 08.04.2010
- Beiträge
- 4.348
Also man muss aufpassen, meistens sind die Phasen auf GPUs komplett ausgespart. Auf dieser Karte waren ja schon zwei Phasen vorhanden, sie haben sie eben nur einfach statt gedoppelt ausgeführt - die Lötstellen aber vorgesehen. Diese Konstellation findet man nicht allzu häufig glaube ich.
Ich hab vorher sicherheitshalber auch mit dem Oszi geprüft, ob das so geschaltet ist, wie ich mir das gedacht habe. Das hier war an der leeren Lötstelle, das Gate wird voll angetaktet und ist identisch zu dem bestückten daneben.
Ums nochmal zu verdeutlichen, der VRM Controller der X850XT hat rein gar nichts von der Änderung mitbekommen. Der schickt weiterhin munter seine Schaltvorgänge an den VRM raus, nur teilt sich die Last jetzt halt auf zwei je parallel geschaltete Mosfets auf. Was es gebracht hat: Neben der rein optischen Geschichte sind die Temps des VRM von 60-65°C auf rund 50°C runter. Aber Palit hatte schon Recht, dass ein Mosfet jeweils reichte, die Temps sind jetzt nicht gerade kritisch.
Wenn man ganze Phasen nachbestückt, sodass der Controller nachher z.B. statt vier sechs Phasen befeuern soll, wirds komplizierter. Das geht zwar auch, aber man muss im Datenblatt des Controllers schauen, wie man den entsprechend umstellt. Auf neueren Karten geht das manchmal per Firmware oder I2C, aber öfters auch noch per Resistor. Außerdem muss man dann die ganzen "drumrum"-Bauteile nachbestücken, die zu einer Phase auch noch so dazugehören (Kerkos und Widerstände meistens). Aber es kommt schwer auf das PCB an, da müsstet ihr einfach mal Beispiele posten
Ich hab vorher sicherheitshalber auch mit dem Oszi geprüft, ob das so geschaltet ist, wie ich mir das gedacht habe. Das hier war an der leeren Lötstelle, das Gate wird voll angetaktet und ist identisch zu dem bestückten daneben.
Ums nochmal zu verdeutlichen, der VRM Controller der X850XT hat rein gar nichts von der Änderung mitbekommen. Der schickt weiterhin munter seine Schaltvorgänge an den VRM raus, nur teilt sich die Last jetzt halt auf zwei je parallel geschaltete Mosfets auf. Was es gebracht hat: Neben der rein optischen Geschichte sind die Temps des VRM von 60-65°C auf rund 50°C runter.
Aber Palit hatte schon Recht, dass ein Mosfet jeweils reichte, die Temps sind jetzt nicht gerade kritisch.Wenn man ganze Phasen nachbestückt, sodass der Controller nachher z.B. statt vier sechs Phasen befeuern soll, wirds komplizierter. Das geht zwar auch, aber man muss im Datenblatt des Controllers schauen, wie man den entsprechend umstellt. Auf neueren Karten geht das manchmal per Firmware oder I2C, aber öfters auch noch per Resistor. Außerdem muss man dann die ganzen "drumrum"-Bauteile nachbestücken, die zu einer Phase auch noch so dazugehören (Kerkos und Widerstände meistens). Aber es kommt schwer auf das PCB an, da müsstet ihr einfach mal Beispiele posten
