Sockel A kennt keine klassischen Microcodes wie man es von Intel gewohnt ist. Zumindest nicht als separat austauschbares Modul. Im Bios.
Im Bios wird zwar die CPU „erkannt“ was den Namen angeht, meines Wissens hat sich softwareseitig aber nicht viel getan. Sprich kann das Board mit FSB, Multi und Vcore was anfangen, bootet es.
Ausnahme bilden dabei Mobile CPUs, weil manch Boards/Biosd die mit 24x (höchster Multi) booten wollen, was meist nicht klappt. @digitalbath kann da mehr zu sagen.
Im Bios wird zwar die CPU „erkannt“ was den Namen angeht, meines Wissens hat sich softwareseitig aber nicht viel getan. Sprich kann das Board mit FSB, Multi und Vcore was anfangen, bootet es.
Ausnahme bilden dabei Mobile CPUs, weil manch Boards/Biosd die mit 24x (höchster Multi) booten wollen, was meist nicht klappt. @digitalbath kann da mehr zu sagen.
digitalbath
Mr. Oldschool-Bios
Sockel A hat doch keine richtigen Microcodes. Die CPU Erkennung läuft über die ID und die Brücken auf der CPU. Im BIOS wird dann der passende Name ergänzt. Meiner Meinung nach sollte (fast) jede CPU auf jedem Sockel A board laufen. Ob das BIOS dann den richtigen Namen anzeigt, ist die Frage. Bei einem KT133er board wird der Barton als unknown angezeigt.
BIOS patcher drauf und dann wird der Barton auch auf einem KT133 board erkannt.
edit. Mist, Tzk war schneller
edit2.
Das Problem mit dem Multi 24 sollten nur die voll frei geschaltenen gelockten XP CPUs haben. Die normalen XP-M CPUs haben ja einen maximalen Multi wie z.B. Multi 15 bei einem XP-M 2600+.
Je nach BIOS startet das board dann den kleinen (Start-) Multi oder den maximalen Multi. Deshalb sollten die XP-M CPUs überall laufen.
Ausnahme sind die Geode CPUs aufgrund ihrer kleinen Vcore. Mit 1,1V Vcore möchte nicht jedes board starten.
BIOS patcher drauf und dann wird der Barton auch auf einem KT133 board erkannt.
edit. Mist, Tzk war schneller
edit2.
Das Problem mit dem Multi 24 sollten nur die voll frei geschaltenen gelockten XP CPUs haben. Die normalen XP-M CPUs haben ja einen maximalen Multi wie z.B. Multi 15 bei einem XP-M 2600+.
Je nach BIOS startet das board dann den kleinen (Start-) Multi oder den maximalen Multi. Deshalb sollten die XP-M CPUs überall laufen.
Ausnahme sind die Geode CPUs aufgrund ihrer kleinen Vcore. Mit 1,1V Vcore möchte nicht jedes board starten.
Zuletzt bearbeitet:
WMDK
Legende
Darum gehts:
L48 ist bei den meisten Boards Asche, wenn man die Klammer zu weit runtergedrückt hat oder diese besonders viel Material zum Board hin hat. 90% der Spulen sind einfach zerdrückt.
C231 geht es meist an den Kragen beim entfernen des Kühlers, wenn die Klammer vom Sockel weggebogen wird, je nach Montagerichtung.
L47 fehlt in etwa 50% der Fälle, meist immer dann, wenn der festgepappte Chipsatzkühler in einer unbedachten Drehbewegung vom Chipsatz geschert wurde und L47 sich nicht rechtzeitig geduckt hat.
Wenn so ein Board angeboten wird als "Defekt", ist die Chance immer sehr hoch, dass zumindest L48 Schaden genommen hat und fast alle Boards lassen sich nach der Transplantation wieder zum Leben erwecken. Immerhin, für die Ultra Variante des Boards hat Chaintech daraus gelernt, dass die Positionierung ggf. leicht ungünstig gewählt wurde und hat die Kollegen aus dem Bereich verbannt.
Ja, wobei die in der Liste keine T-Breds und nur das veraltete BIOS aus 2001 führen. Daher sollte mit dem letzten BIOS aus 2002 alles paletti sein.
Das hab ich bei meinem Shuttle an35n auch geschafft und durfte dann erstmal 3-4 Widerstände neben dem Chipsatz flicken… eigene Doofheit, wenn der Chipsatz mal so richtig fest ist.
Tja - Probieren geht über studieren

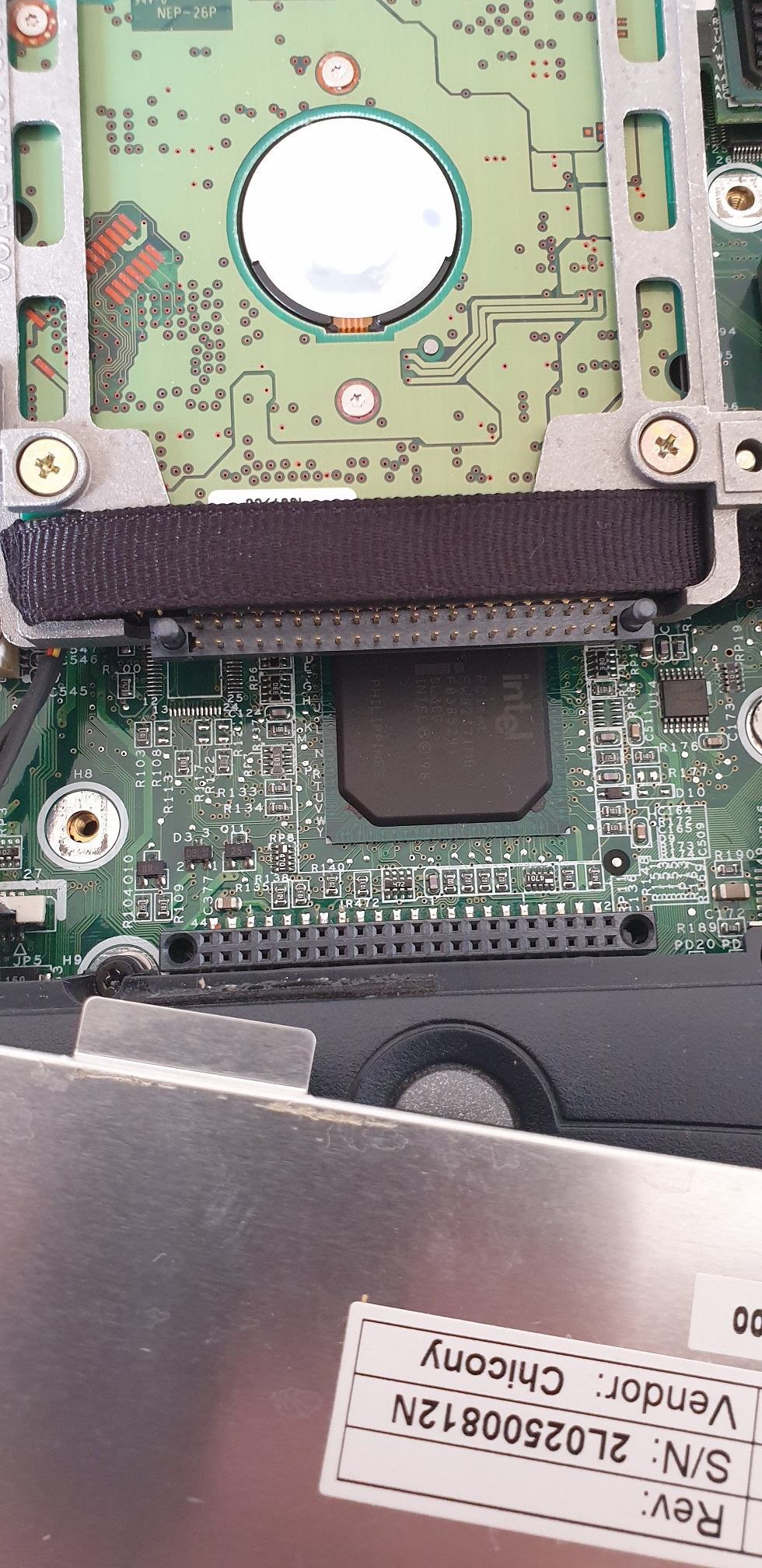

Tja, ich habe ein altes Toshiba TECRA A2 da. Laut CPU Upgrade sollte ein Pentium M bis 2,26 GHZ laufen
Es läuft aber nur der 1,5 GHZ - auch der 1,73 will nicht so richtig -> Rückbau.
Zuletzt bearbeitet:
Vielleicht will er nur 400mhz-Prozessoren. Die 1,73 und 2,26 haben jeweils 533. Willst Du vor dem Zusammenbau noch ein paar CPUs zum Probieren haben?
@HerrAbisZ
Bei Intel gibt es die o.g. Microcodes.
Du kannst BIOS-Versionen nachträglich "manipulieren" und die passenden Microcodes hinzufügen. Manchmal fehlt einfach nur der Microcode für die "Familie".
Wenn die Limitierung aber im Chipsatz steckt (FSB), hilft da nix.
Bei Intel gibt es die o.g. Microcodes.
Du kannst BIOS-Versionen nachträglich "manipulieren" und die passenden Microcodes hinzufügen. Manchmal fehlt einfach nur der Microcode für die "Familie".
Wenn die Limitierung aber im Chipsatz steckt (FSB), hilft da nix.

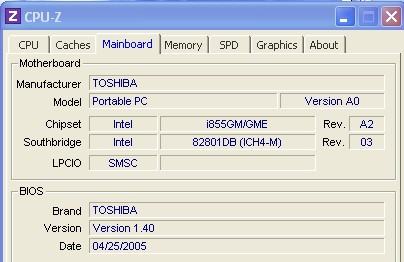

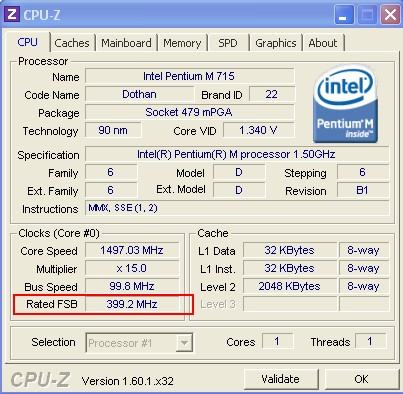

Ich habe schon gesehen - aber ich gucke noch einmal genau mit CPU-Z was da genau verbaut ist
Beitrag automatisch zusammengeführt:
Tatsächlich 400FSB
CPU-Upgrade: Intel Pentium M 715 (Socket 479) CPU
www.cpu-upgrade.com
Der Chipsatz sollte können
Augenscheinlich das BIOS nicht . Einmal so - einmal so
Zuletzt bearbeitet:
Da lade ich gleich noch mehr hoch ... 🥴
Dann machen wir das aber ordentlich voll. Ich hab jetzt etwas mehr Zeit, das kriegen wir hin.Heißt das, du würdest mir noch letztmalig so ein (wie wir es schon 2x hatten) Hermes Paket machen ?
SchneeLeopard
Legende
Wieso muss ich bei dem Bild an Dau-alarm.de denken?
Masterchief79
Urgestein
- Mitglied seit
- 08.04.2010
- Beiträge
- 4.435

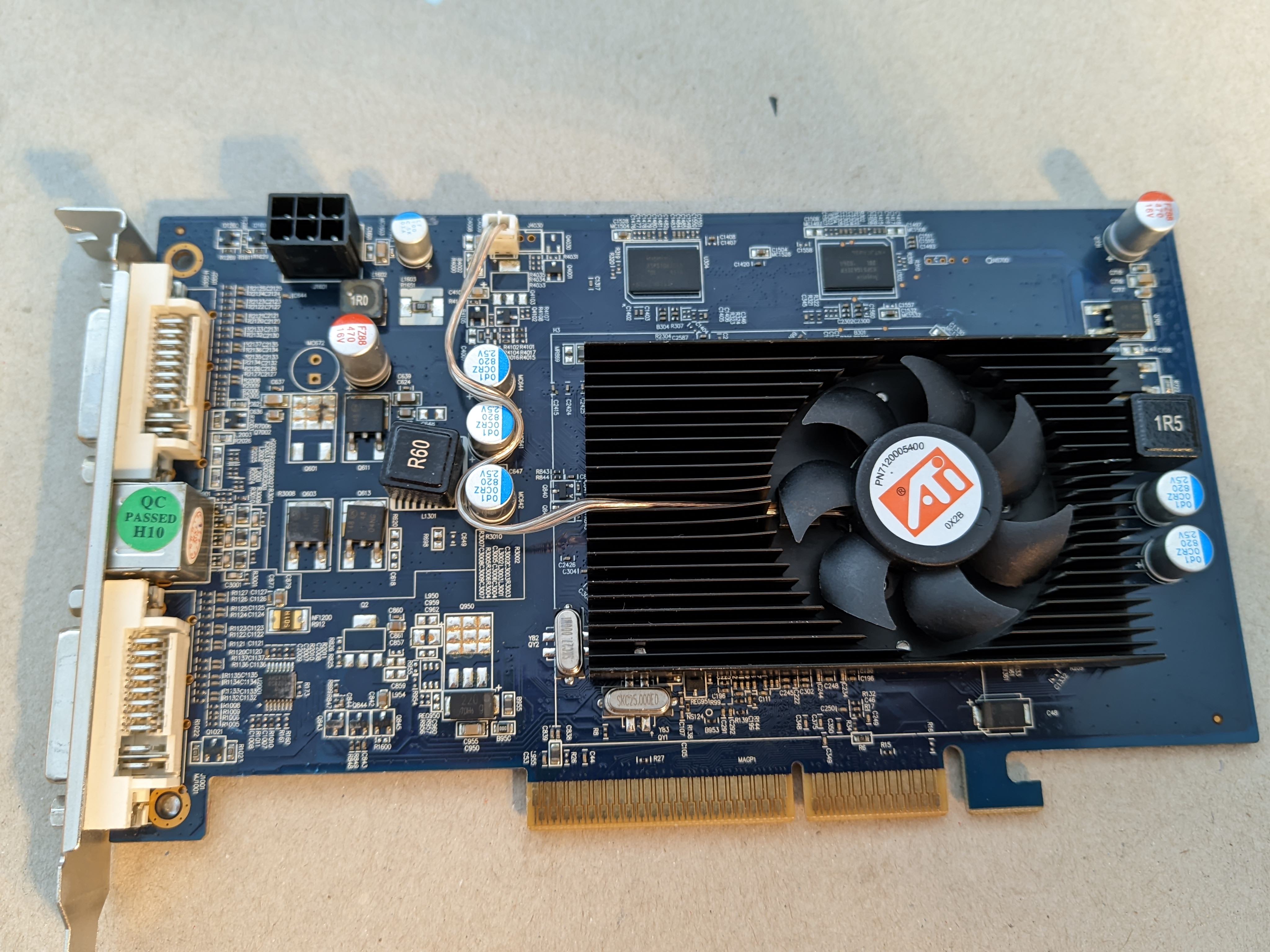

Also - nachdem das Schrottpaket heute ankam, brauche ich einmal eure Hilfe mit dieser HD4670 AGP DDR2. Da hat schonmal jemand dran rumgebastelt.
Falls jemand diese Karte (gabs auch als HD4650) bei sich hat, könnte derjenige mal bitte diese beiden Widerstände messen? Bei mir fehlt der linke. Das ist links überm AGP Slot, Vorderseite.

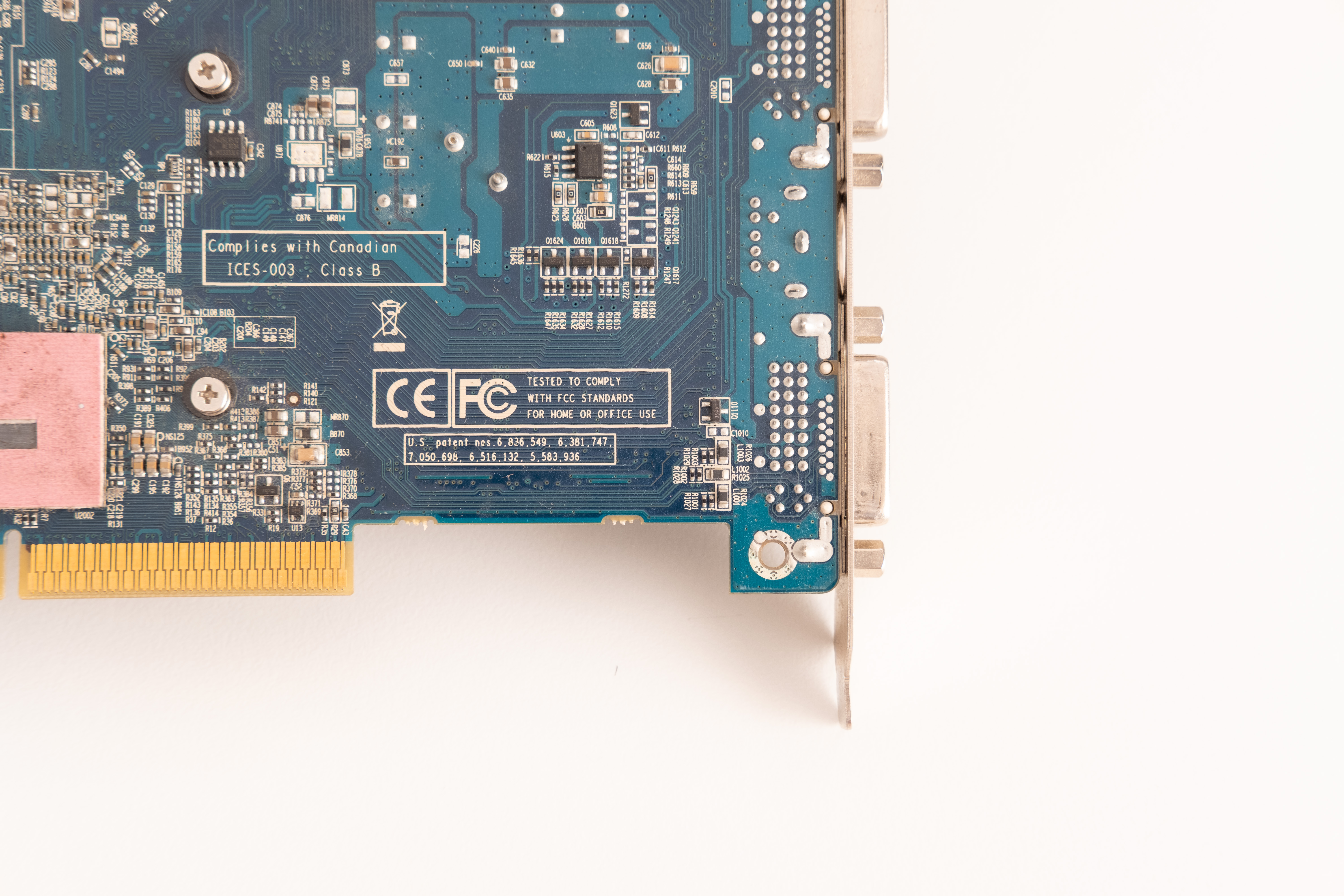

Außerdem brauche ich ein Foto von dieser Stelle (Rückseite vom unteren DVI Port). Ich hab Spulen und Widerstände ergänzt aber evlt. noch den falschen Transistor, der Bereich wird auf jeden Fall wärmer als er sollte.

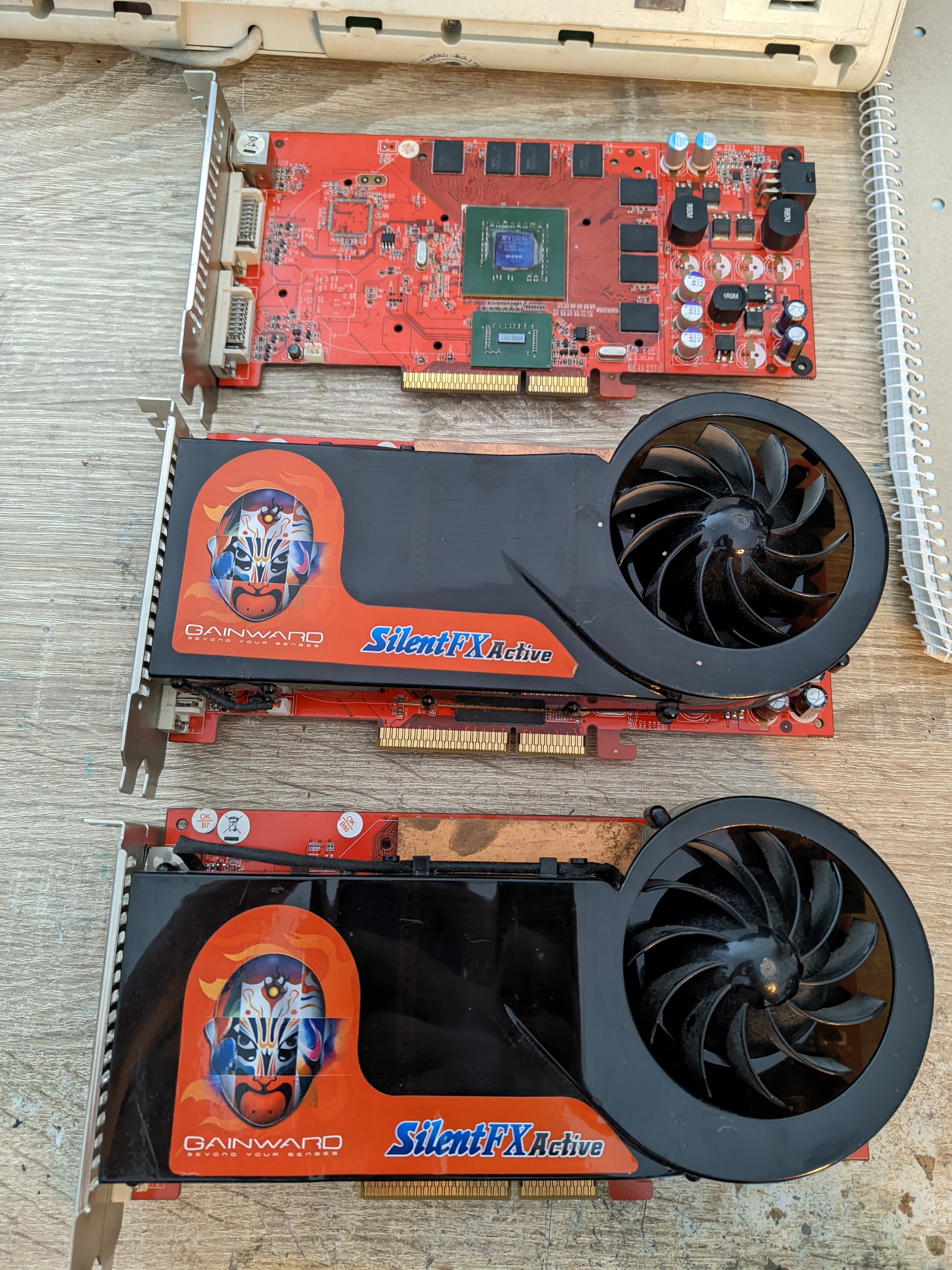

Eine von den 7800GS konnte ich zum Laufen bringen und durch den ungepolsterten Transport ist erstaunlich wenig kaputtgegangen.
Die zweite Karte macht genau dasselbe wie meine ursprüngliche, mit der ich schon alles durch habe (im Bild oben). BIOS piept wie als wäre keine Graka drin und der Rechner postet nicht.
Mir ist aufgefallen, dass die funktionierende Karte ein etwas anderes PCB hat - ob das was damit zu tun haben könnte? Ich hab ein bisschen mit den BIOS Versionen hin und her getestet aber das hat bisher nichts genützt.
To-Do Liste für mich:
- anderes Testsystem aufbauen, Karte dort testen und durchmessen
- Infineon BIOS aufspielen bzw. nach Unterschieden suchen
- Quartze checken bzw. vergleichen
Ansonsten bleibt nur das Reball-Programm, was aber letztes Mal auch schon nicht geholfen hat.
Falls jemand diese Karte (gabs auch als HD4650) bei sich hat, könnte derjenige mal bitte diese beiden Widerstände messen? Bei mir fehlt der linke. Das ist links überm AGP Slot, Vorderseite.
Außerdem brauche ich ein Foto von dieser Stelle (Rückseite vom unteren DVI Port). Ich hab Spulen und Widerstände ergänzt aber evlt. noch den falschen Transistor, der Bereich wird auf jeden Fall wärmer als er sollte.
Eine von den 7800GS konnte ich zum Laufen bringen und durch den ungepolsterten Transport ist erstaunlich wenig kaputtgegangen.
Die zweite Karte macht genau dasselbe wie meine ursprüngliche, mit der ich schon alles durch habe (im Bild oben). BIOS piept wie als wäre keine Graka drin und der Rechner postet nicht.
Mir ist aufgefallen, dass die funktionierende Karte ein etwas anderes PCB hat - ob das was damit zu tun haben könnte? Ich hab ein bisschen mit den BIOS Versionen hin und her getestet aber das hat bisher nichts genützt.
To-Do Liste für mich:
- anderes Testsystem aufbauen, Karte dort testen und durchmessen
- Infineon BIOS aufspielen bzw. nach Unterschieden suchen
- Quartze checken bzw. vergleichen
Ansonsten bleibt nur das Reball-Programm, was aber letztes Mal auch schon nicht geholfen hat.
Der Namenlose
Legende
Also die Karte als HD4650 habe ich hier ... irgendwo, die am Freitag mal rauszusuchen wäre nicht das Problem.
Ein neues Multimeter steht allerdings seit gut 2 Jahren auf der "solltest du mal kaufen" Liste
.
CryptonNite
Urgestein

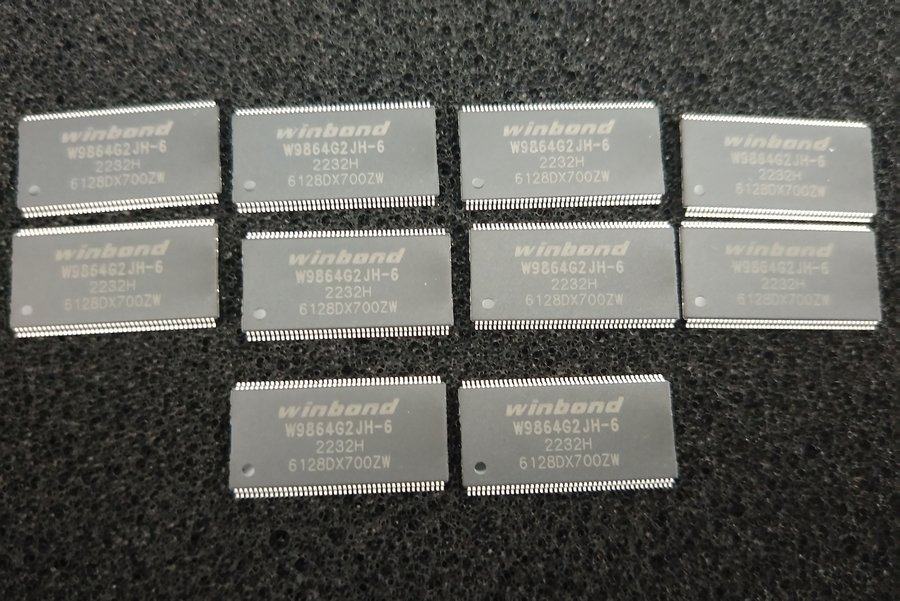

SDRAM für ne Grafikkarte...
CryptonNite
Urgestein
Laut Datenblatt sinds wohl 166 MHz. Übertakten hab ich damit nicht wirklich vor.
Der Namenlose
Legende
@Masterchief79

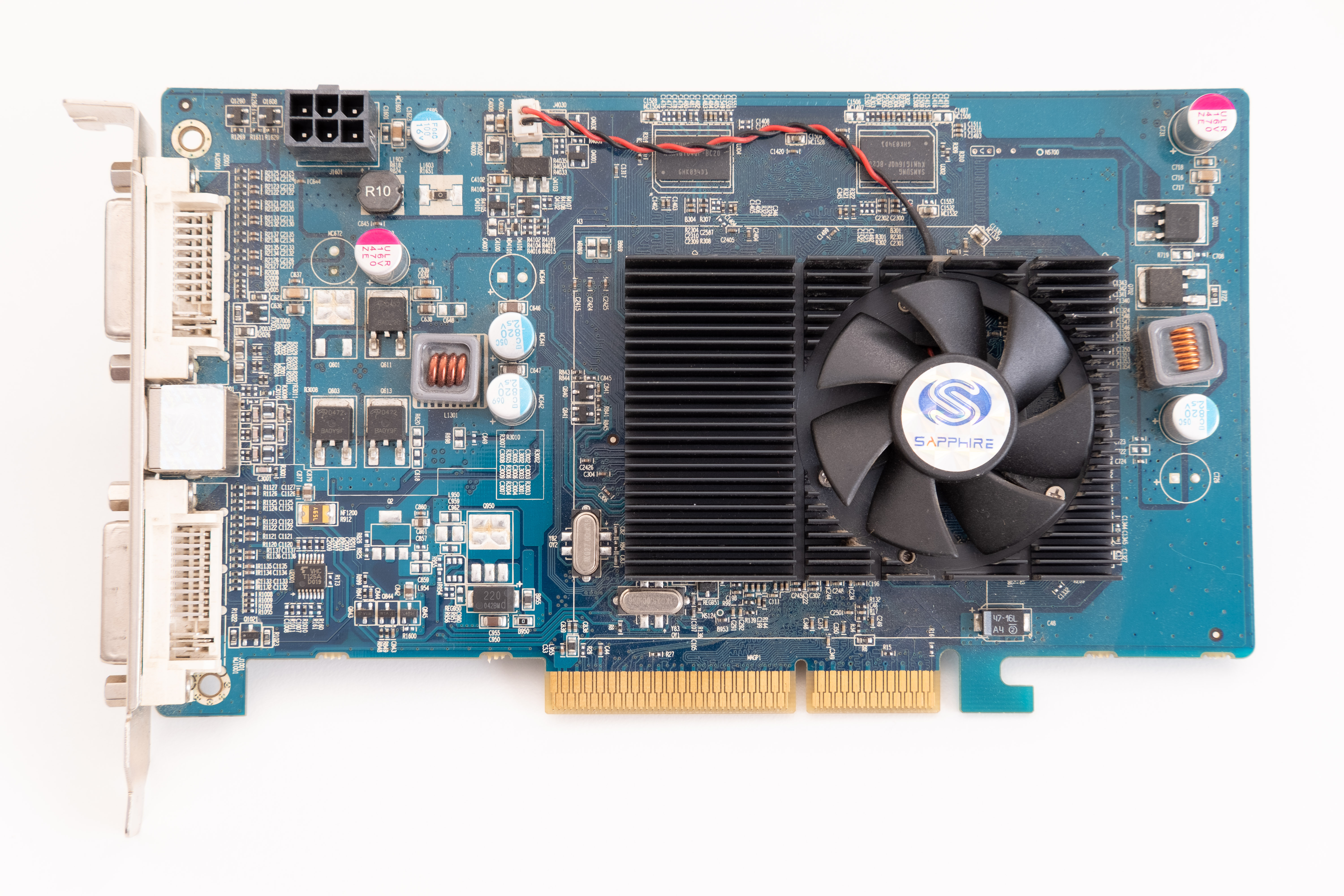

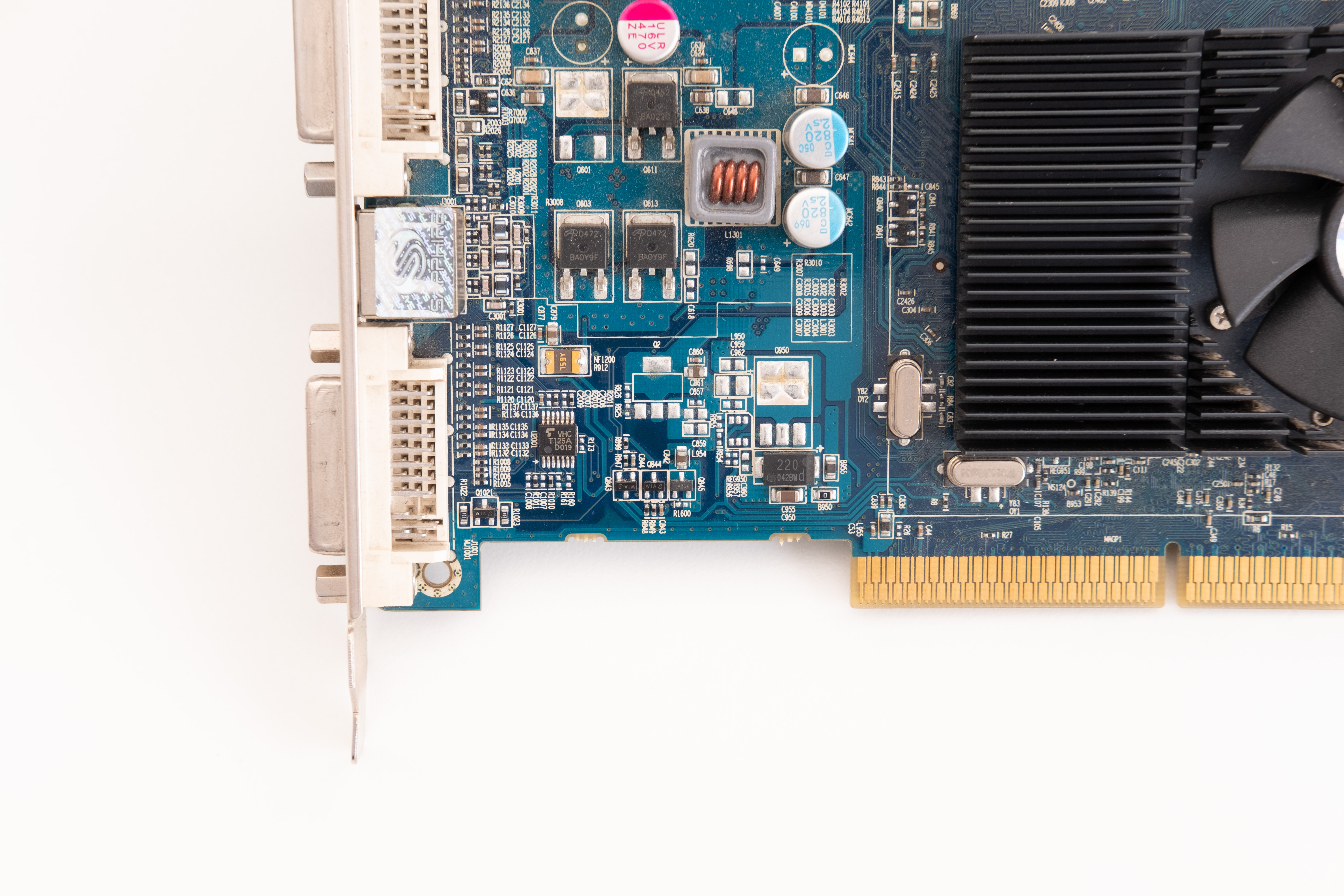

Hab gerade ein paar Minuten gehabt und mal ein paar Fotos der HD4650 DDR2 gemacht.
Sind in voller Auflösung, Messungen der Widerstände kann ich wie gesagt gerade leider nicht bieten, aber eventuell kannst du dir ja ähnliche Teile aus der Umgebung ableiten.
Hab gerade ein paar Minuten gehabt und mal ein paar Fotos der HD4650 DDR2 gemacht.
Sind in voller Auflösung, Messungen der Widerstände kann ich wie gesagt gerade leider nicht bieten, aber eventuell kannst du dir ja ähnliche Teile aus der Umgebung ableiten.
IJerichoI
Semiprofi
Hi, ich hab ja kürzlich ein Bundle mit einer 7900GT und einer 9600GT für kleines Geld erstanden.
Beim Einbau ist mir nun leider aufgefallen, dass die 7900GT kein Bild ausgibt. Links unten neben dem Lüfter auf dessen Seite riecht sie auch etwas verkokelt, und sie wird trotz Reinigung und neuer WLP auch recht warm. sehen tut man aber nix, also dass es jetzt verschmort wäre oder so.
Nun die Frage: hat jemand Lust, sich das anzusehen bzw bringt das überhaupt nochwas?
Zur Vorgeschichte möcht ich noch sagen, dass beim ersten Anschalten der FP Audio Anschluss auf der Frontpanelseite angefangen hat zu qualmen. Nach Abziehen ist das Problem behoben und jetzt mit der 9600GT riecht auch Nix mehr. Damit hatte ich heut nicht gerechnet 😁
Beim Einbau ist mir nun leider aufgefallen, dass die 7900GT kein Bild ausgibt. Links unten neben dem Lüfter auf dessen Seite riecht sie auch etwas verkokelt, und sie wird trotz Reinigung und neuer WLP auch recht warm. sehen tut man aber nix, also dass es jetzt verschmort wäre oder so.
Nun die Frage: hat jemand Lust, sich das anzusehen bzw bringt das überhaupt nochwas?
Zur Vorgeschichte möcht ich noch sagen, dass beim ersten Anschalten der FP Audio Anschluss auf der Frontpanelseite angefangen hat zu qualmen. Nach Abziehen ist das Problem behoben und jetzt mit der 9600GT riecht auch Nix mehr. Damit hatte ich heut nicht gerechnet 😁
Masterchief79
Urgestein
- Mitglied seit
- 08.04.2010
- Beiträge
- 4.435
YES! Karte läuft wieder. Dank deiner Fotos konnte ich die Tranistoren ersetzen. Den Widerstand hab ich jetzt einfach mal durch nen 10K ersetzt, hab aber auch keine Ahnung wofür diese Schaltung überhaupt da ist - vielleicht ist das auch der Controller vom S-Video, also irrelevant.

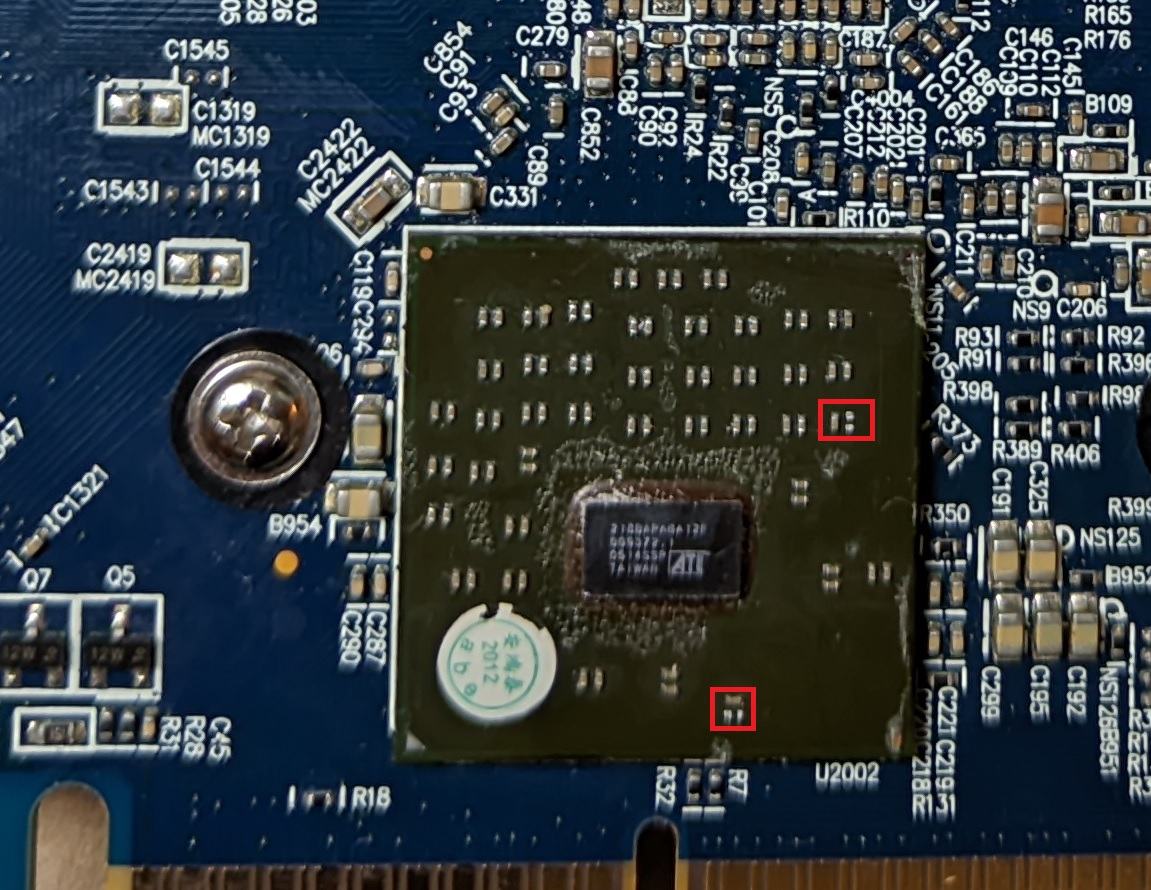

Am Ende waren es zusätzlich noch zwei Kerkos auf dem Brückenchip, die fehlten - darauf muss man auch erstmal kommen:
Lasttest steht noch aus, aber Karte bringt auf jeden Fall wieder Bild.
So genug gebastelt für einen Tag, Frau und Kind fragen sich schon ob der Kerl vergessen hat, dass er mittlerweile ne Familie hat...
@IJerichoI Um darauf nochmal kurz einzugehen:
Wenn die Karte schon verschmort riecht und heiß wird, obwohl der Rechner noch keine Minute lief, siehts leider schlecht aus. Die G71 GPUs sind nach meiner Erfahrung sowieso urst empfindlich und gehen gerne auch einfach so kaputt, gerade die Speichercontroller. Bei deiner Karte wird wohl irgendwo ein (schleichender) Kurzschluss vorliegen. Wenn du Lust hast, schnapp dir ein Multimeter, und versuch ihn zu finden. Rettbar ist da aber vermutlich nichts mehr.
Zuletzt bearbeitet:
bschicht86
Nippelmessie
- Mitglied seit
- 03.12.2018
- Beiträge
- 4.375
@TAGG Kannst du dich noch erinnern, was du in dem Fall für eine Chipsatzspannung gemessen hast? Weil ich hatte ein defektes Board mit NF4 Ultra, wo ich 483 Ohm gemessen hab und nach Tausch zum NF4 SLI-Chip waren da auf einmal 498 Ohm.
TAGG
Experte
- Mitglied seit
- 17.01.2022
- Beiträge
- 171
Bei dem was mit dem defekt überlebt hat waren es deutlich über 2V das wo es mir den Chipsatz gekillt hat hatte den komplett offen dürfte also 5V direkt ins chipset gewesen sein, solange bei dir da um die 1,5V rauskommen ist der genaue Widerstand nicht wichtig.
