[Sammelthread] NostalgieDeLuxx Bastelthread

Bei den DFI nF4 würde ich nur noch Polymerkondensatoren verbauen: 1. stabiler und 2. schicker ;)

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
@AgentPayne wenn du die Kondensatoren zusammen hast und Hilfe bei löten brauchst, dann melde dich einfach noch mal.

Es gibt hier ein Par Leute die das können und dir bestimmt helfen. Mich mit eingeschlossen!

Der Moment, wenn einem bewusst wird, einen Athlon MP 2600+ (Barton) in die ewigen Jagdgründe geschickt zu haben. *seufz*
Beitrag automatisch zusammengeführt:

Kennt wer eine Möglichkeit, irgendwo SIMM-Sockel (30 polig) käuflich zu erwerben, idealerweise gewinkelt? (Die Haltenasen meiner CT3670 sind spröde geworden)

Zuletzt bearbeitet:
maxpower1984 schrieb:
Mein Expert fängt nämlich an die KZG elkos abzustoßen
Zum Vergrößern anklicken....

Gleiches Problem. Vor 3 Wochen hat es mich gereizt DDR 1 RAM zu testen und gleich erstmal zum Lötkolben gegriffen...
Leider bisher nur ausgelötet und gereinigt. Aber schon erstaunlich wie die Teile jetzt zur gleichen Zeit die Hufe hochreißen.

IMG_20200612_235319.jpg IMG_20200612_230003.jpg IMG_20200612_225956.jpg

Strunkenbold schrieb:
Gleiches Problem. Vor 3 Wochen hat es mich gereizt DDR 1 RAM zu testen und gleich erstmal zum Lötkolben gegriffen...
Leider bisher nur ausgelötet und gereinigt. Aber schon erstaunlich wie die Teile jetzt zur gleichen Zeit die Hufe hochreißen.
Zum Vergrößern anklicken....

Lustig, so in dem zeitraum hat mein Expert auch angefangen zu zicken.
Bis jetzt ist es nur ein KZG der direkt für die CPU zuständig ist aber die KZG sind die Pest und tickende zeitbomben.
Hab jetzt erstmal 2 Solid caps liegen damit das Board erstmal wieder läuft, aber der Teure Venus mod wird definitiv gemacht.
Das sind beim Expert über 40 Elkos die dafür getauscht werden müssen und wenn ich glück hab darf ich das bei 3 Experts machen.

maxpower1984 schrieb:
Das sind beim Expert über 40 Elkos die dafür getauscht werden müssen und wenn ich glück hab darf ich das bei 3 Experts machen.
Zum Vergrößern anklicken....

:fresse: :lol: Das wird wieder eine schöne Bestellung dann. Immerhin, bei der Menge bekommen wir wieder gute Preise ;)

AgentPayne schrieb:
Ich bräuchte mal Hilfe :) Auf meinem DFI müssten drei Elkos erneuert werden
Zum Vergrößern anklicken....

Einfach mal Fotos der Caps machen von allen Seiten oder die Aufschriften mal hier rein stellen, dann kann dir geholfen werden ;)

@WMDK
Danke, Bilder lade ich später hoch. Es handelt sich beim Board um ein Lanparty Nf3 250GB, falls das auch von Interesse sein sollte.

@AgentPayne
Alles klar, für das Board habe ich schon eine Austauschliste angefangen, da ich kürzlich erst für jemanden hier Ersatz besorgt habe. Bin gespannt, welche Elkos bei dir Stress machen ;)

Wie gesagt Bilder kommen heute Abend wenn hier Ruhe eingekehrt ist. Mein jüngster hat Geburtstag :)

Ich kann dir aber schon sagen, dass er drei Stück links neben dem CPU Sockel sind.

Jackpot, KZG Pest :fresse: Hast du auch ein Foto von der anderen Seite oder kannst mal schauen ob da 2200µF 6,3V oder 3300µF 6,3V steht? :) Würde eher auf 3300 tippen an der Stelle und in der Größe.

Sind die gleichen wie bei mir @WMDK

6x KZG 3300μF 6,3V Ø10mm Höhe 25mm
4x KZG 1500μF 16V Ø10mm Höhe 20mm

Sollten es sein wenn es das So.754 Board ist. Würde da sofort alle Links vom Sockel Tauschen.

Wie die KZG alle mit einander kuscheln.
Die mögen es, wenn sie im Rudel dick werden :LOL:

Alles klar, also 3300µF / 6,3V / ESR 12 / Ripple 2.800mA / 10x25. Dann gibt es eh nur eine Lösung für die KZG in der Größe und engen Anordnung und die hört auf den Namen Nichicon PLG ;)

Nichicon PLG / 2700µF / 4V

Die KZG sind tickende Zeitbomben. @maxpower1984 sind sie auch letztens beim RAM benchen gestorben obwohl vorher keine Anzeichen zu sehen waren.

Von den 3300ern solltest du in jedem Fall alle tauschen, die da sind. Idealer Weise fliegen alle großen KZG vom Board, aber das ist natürlich etwas kostenintensiver.

// EDIT //

Die 1500er KZG in 16V Ausführung würden dann z.B. durch diese ersetzt:

UCC PSG / 1500µF / 16V

Zuletzt bearbeitet:

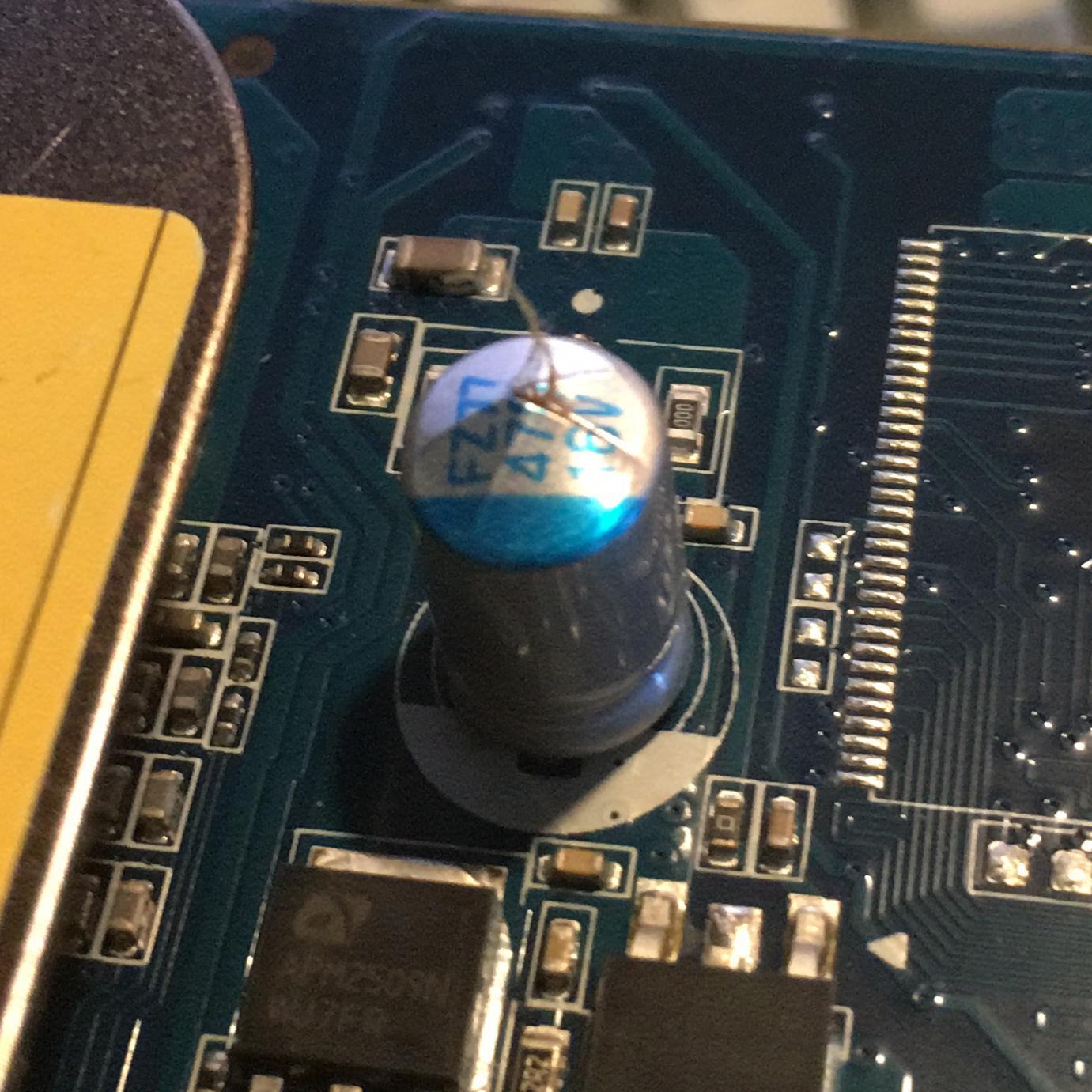

:fresse: Von einer FX5200 PCI

gruß
hostile


Anhänge

  • adb19032-606a-41eb-8a7a-eee608e16a8c.JPG
    225,3 KB · Aufrufe: 221
Ein geplatzter Polymerkondensator ? Habe ich so auch noch nie gesehen.

Is doch bestimmt kein Poly oder?
Da kommt die Wolle raus die ist normalerweise nur in Elektrolytkondensatoren.
Bestimmt son Fake Ding was Qualität vorgaukeln soll.

stunned_guy schrieb:
Ein geplatzter Polymerkondensator ? Habe ich so auch noch nie gesehen.
Zum Vergrößern anklicken....

Das ist kein Poly, genau so wie das hier keine Polys sind:

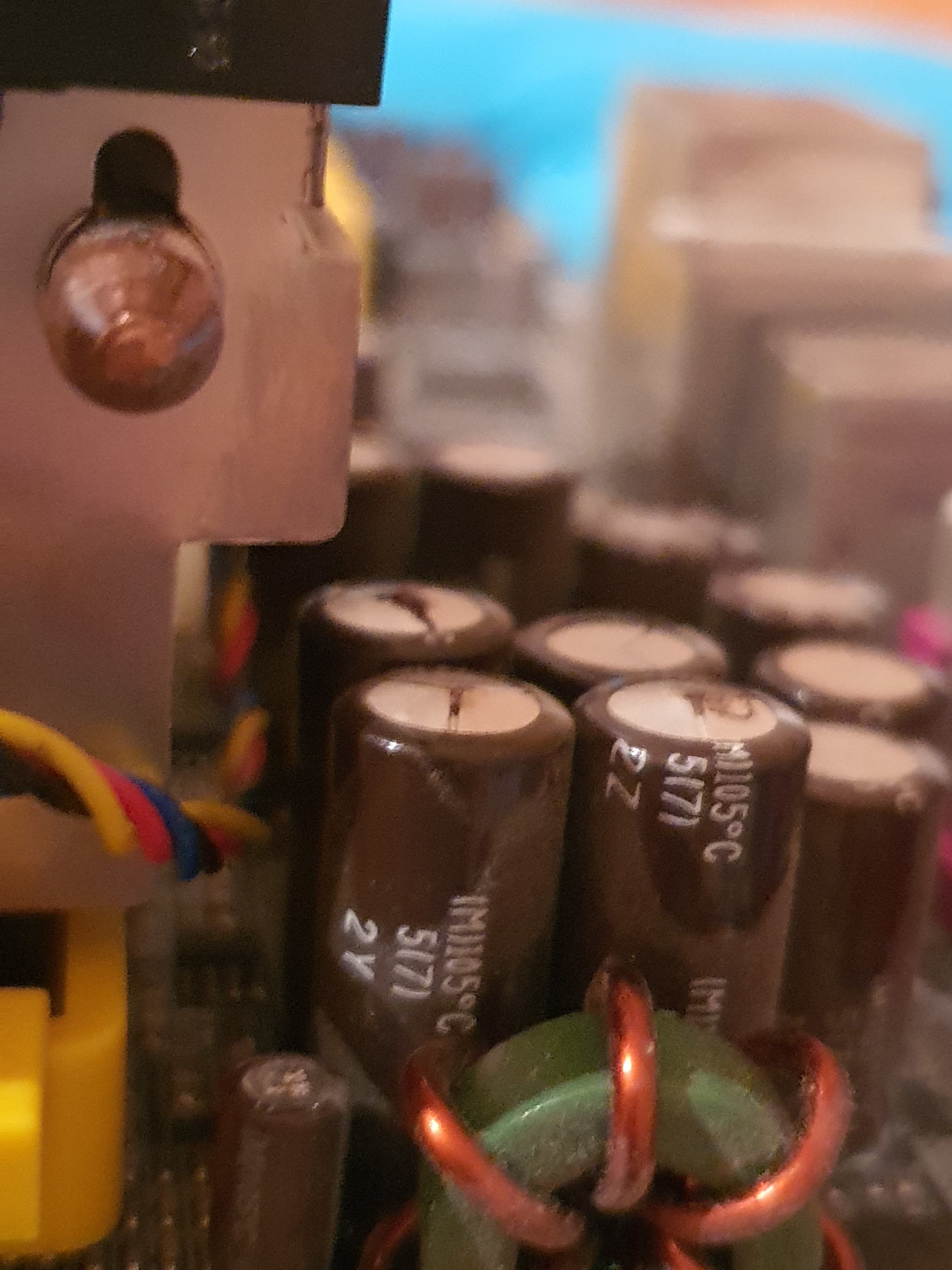

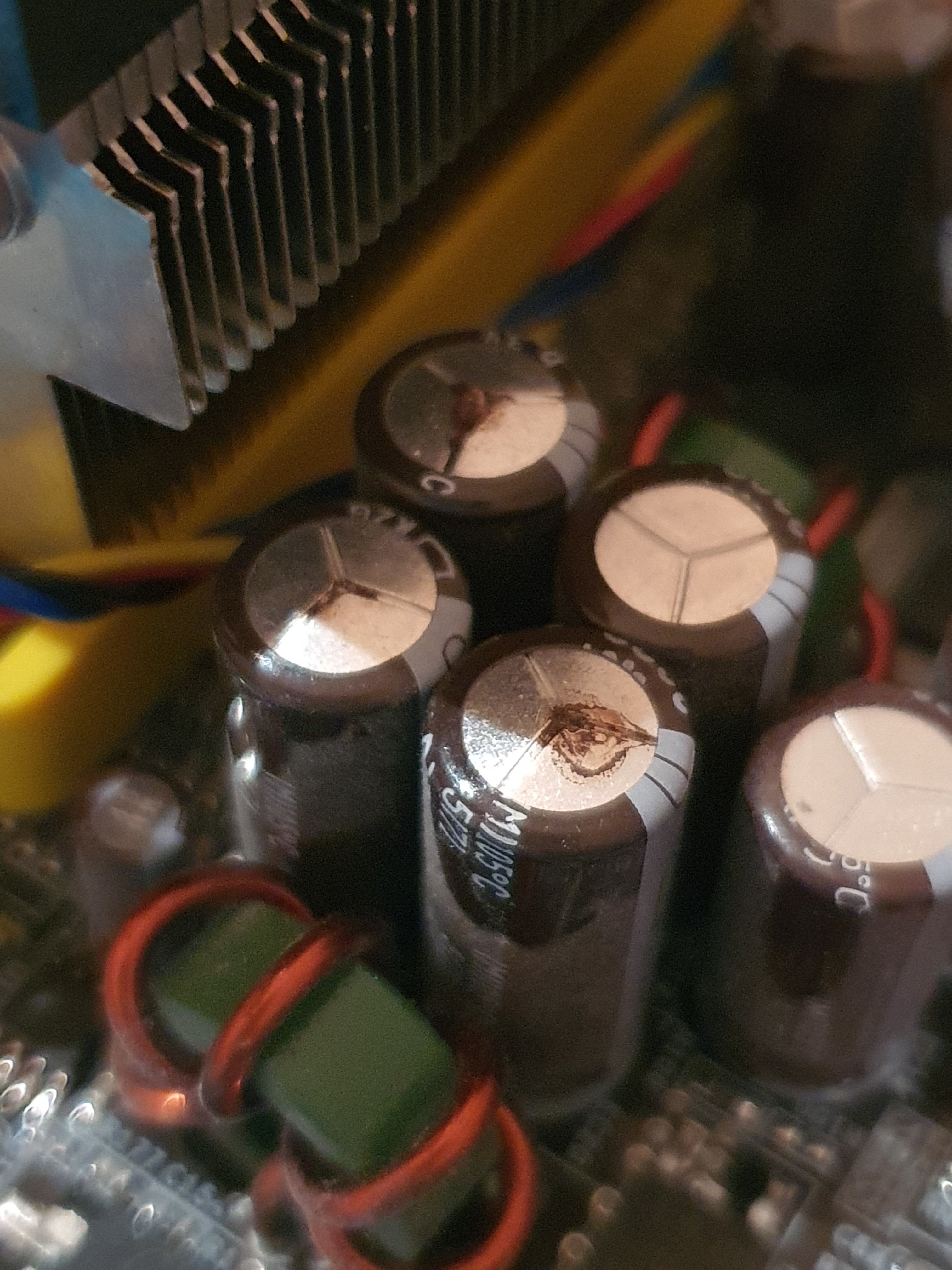

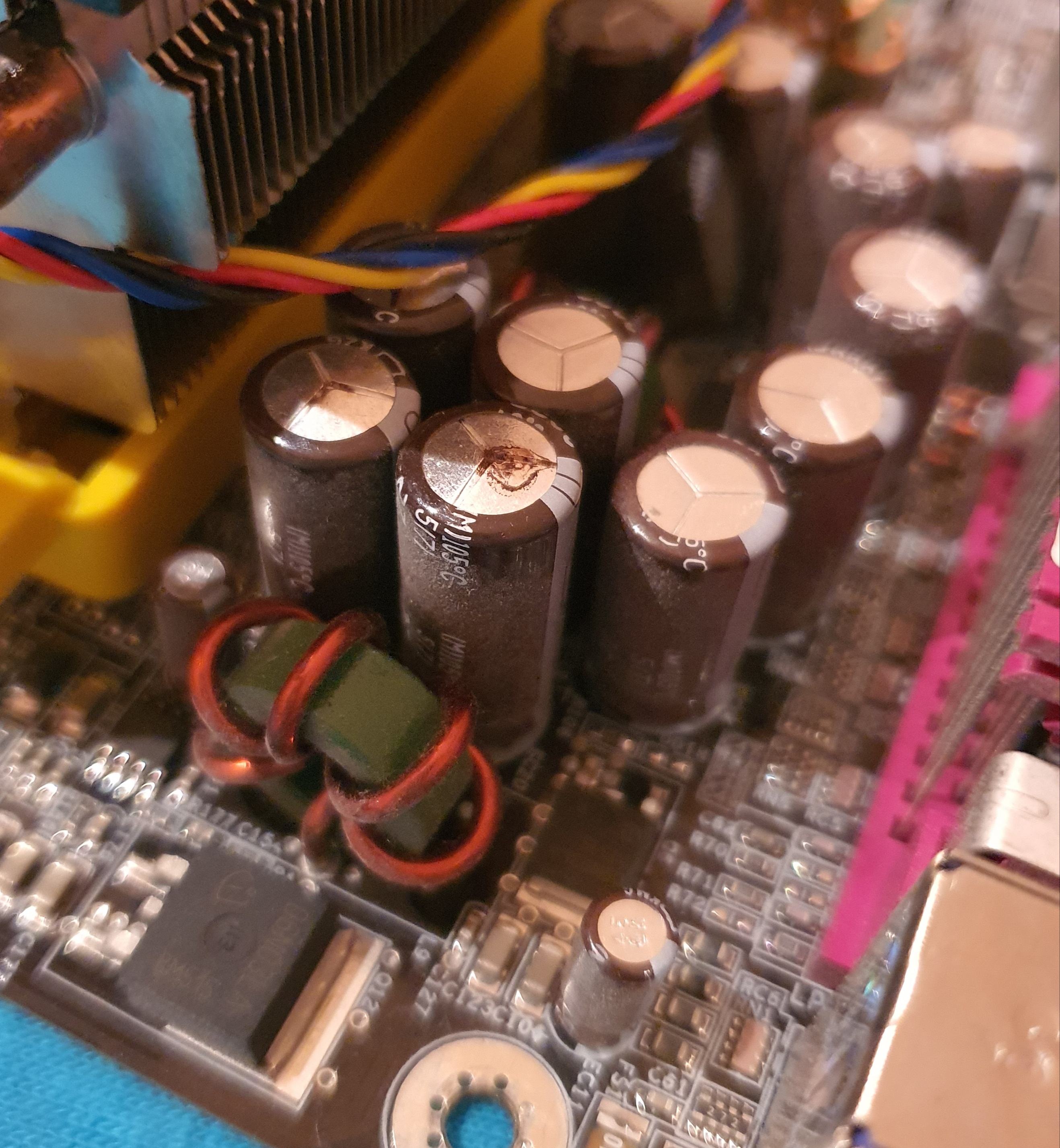

Bildschirmfoto 2020-07-02 um 08.41.32.png


Bei dem von @hostile sieht man ganz eindeutig, dass eine Sollbruchstelle vorhanden ist. Bei nassen Alu-Elektrolyten entsteht im Fehlerfall eine Ausgasung, weshalb die eine Sollbruchstelle haben, damit der Elkobecher nicht wegfliegt. Bei Polymeren hingegen findet auch im Kurzschlussfall keine Gasbildung statt, weswegen die i.d.R. nie über eine Sollbruchstelle verfügen. Polymere sind oben komplett glatt ohne sichtbare Einkerbungen etc. Außerdem sieht man bei dem Foto von hostile ganz deutlich, wie es die Papierschicht des Alu-Elektrolyten oben rausgefetzt hat, das sind die ganzen Fasern.

Es gab früher häufiger mal Firmen, die auf die Idee kamen den Look von Polymeren zu imitieren um eine bessere Qualität vorzugaukeln, siehe die oben gezeigten ;)

Ich durfte auch mal dabei sein, einen ganzen "Kellerfund" für lau abzustauben. :fresse: (Meine alten Sachen sind halt wieder aufgetaucht)

Perfekte Zwillinge:

Da soviele tolle Sachen dabei waren, von denen ich nichts mehr wusste, wird definitiv einiges im Verschenke-Thread landen.

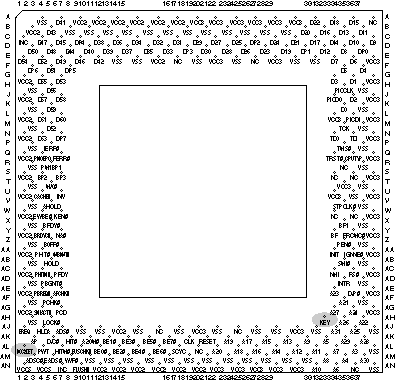

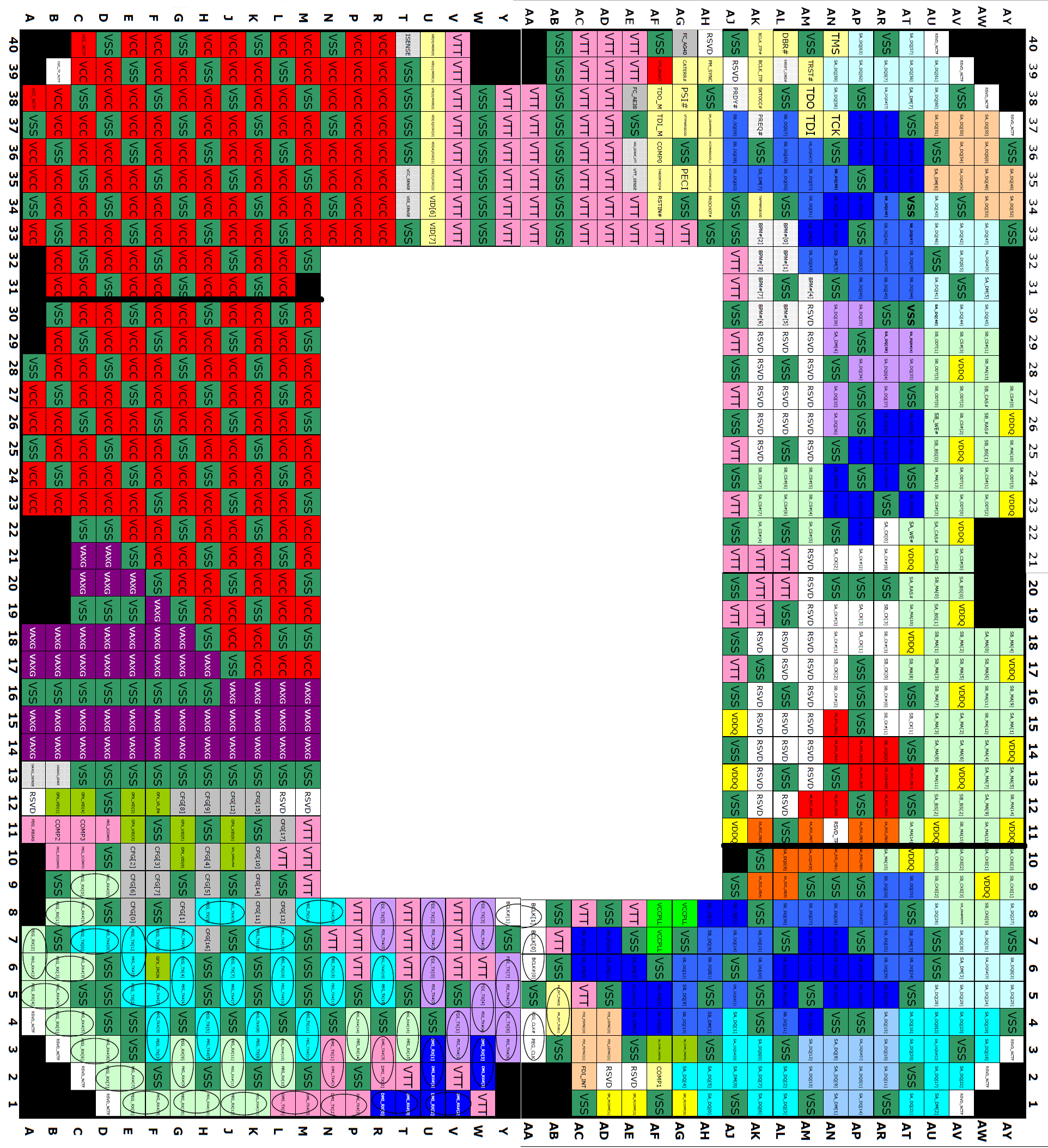

Ich habe mal Bilder von den Pinouts einiger Sockel gesammelt. Eigentlich wollte ich auch mal schauen, welchen Pin ich bei meinem A64 939 abgebrochen habe...
Sockel 1

Sockel 2

Sockel 7

Sockel 3

Sockel 4

Sockel 5

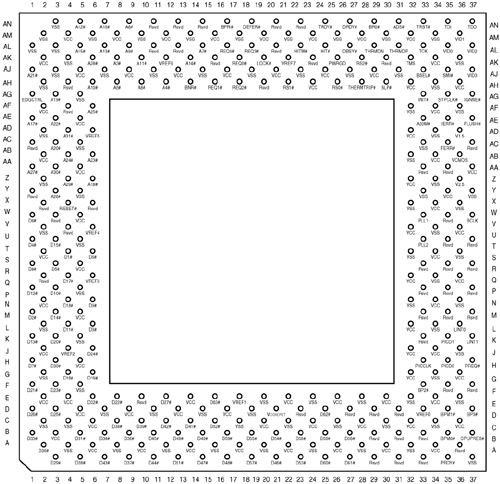

Sockel 370

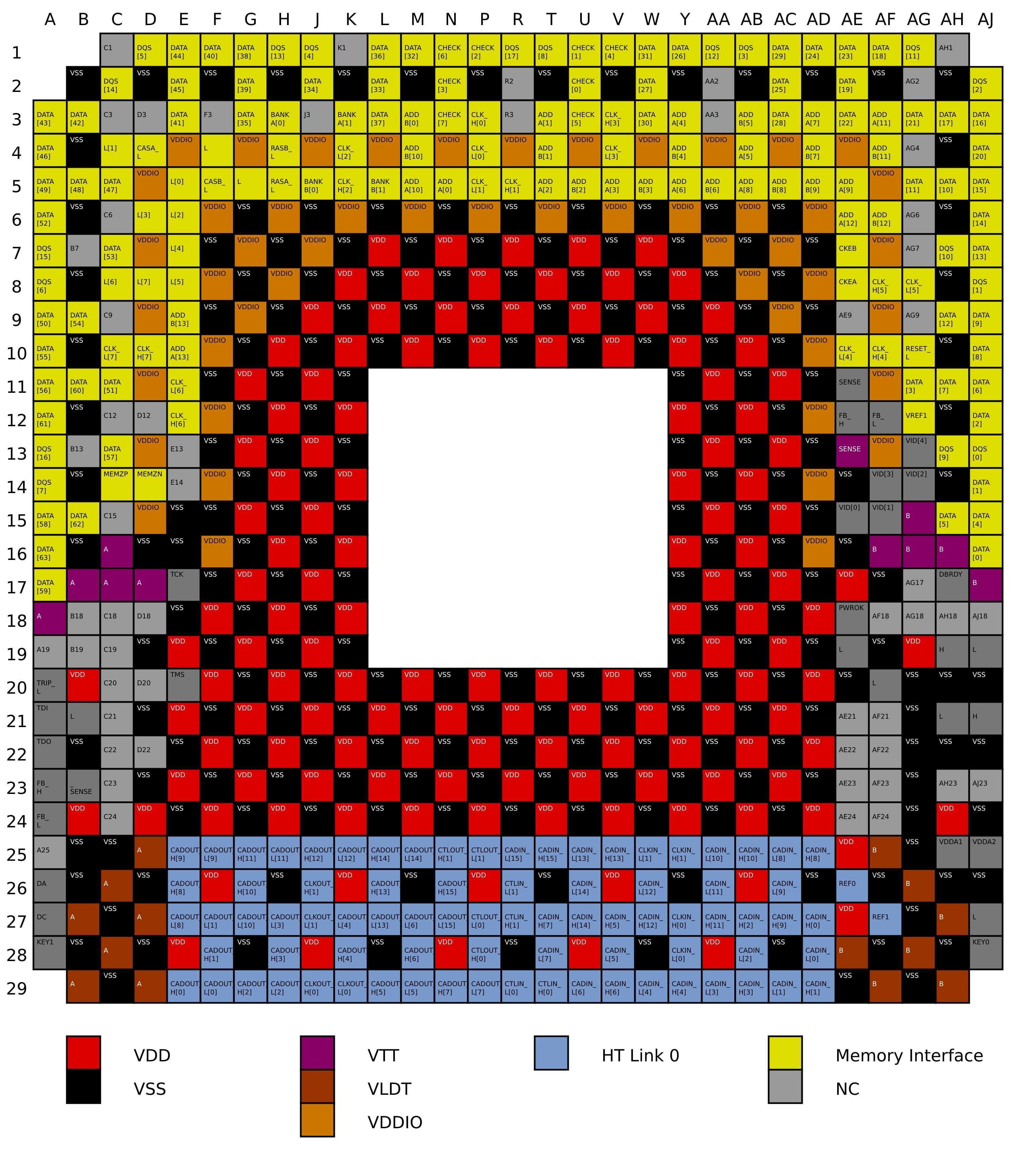

Sockel 754

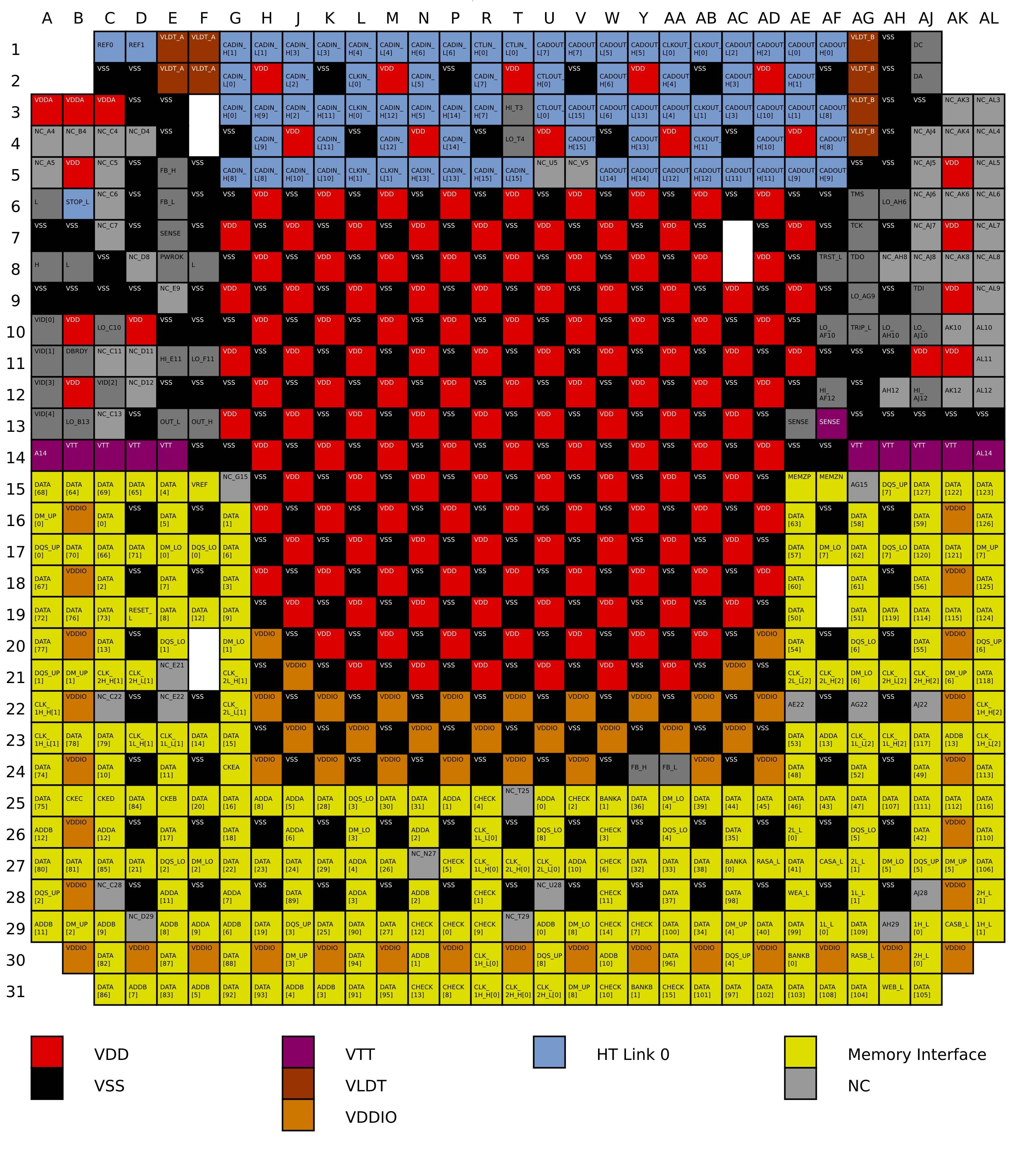

Sockel 939

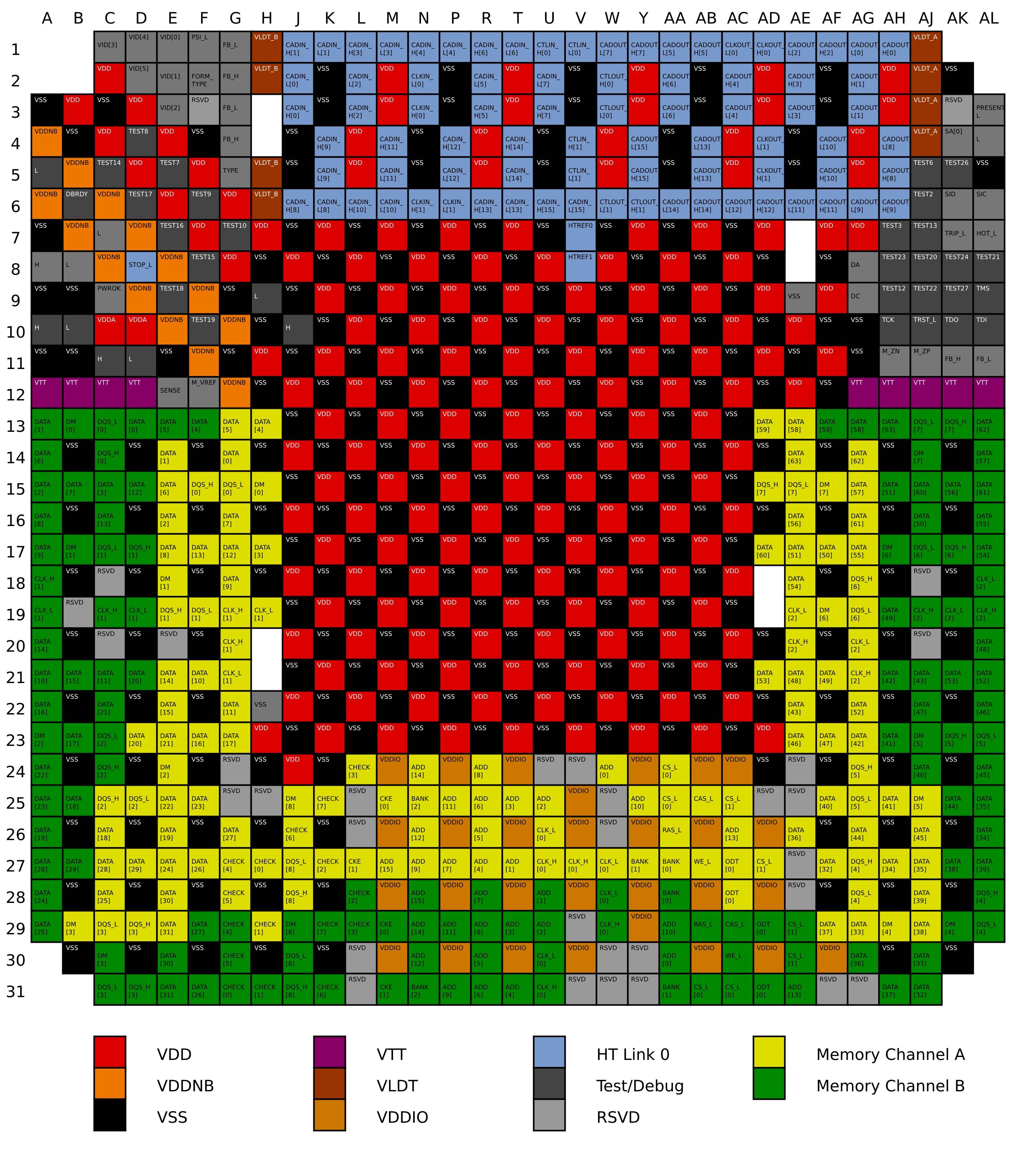

Sockel AM2

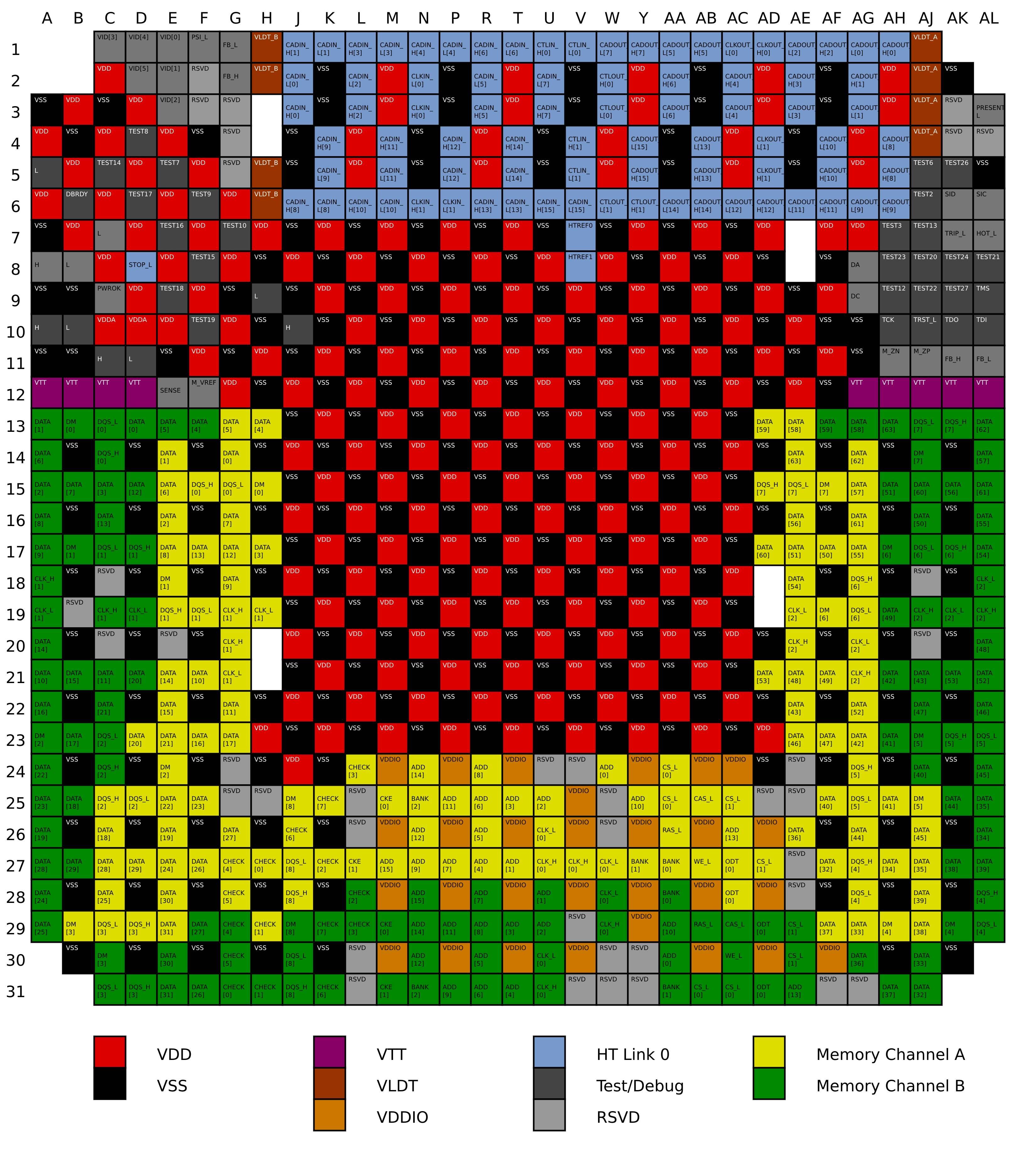

Sockel AM2+

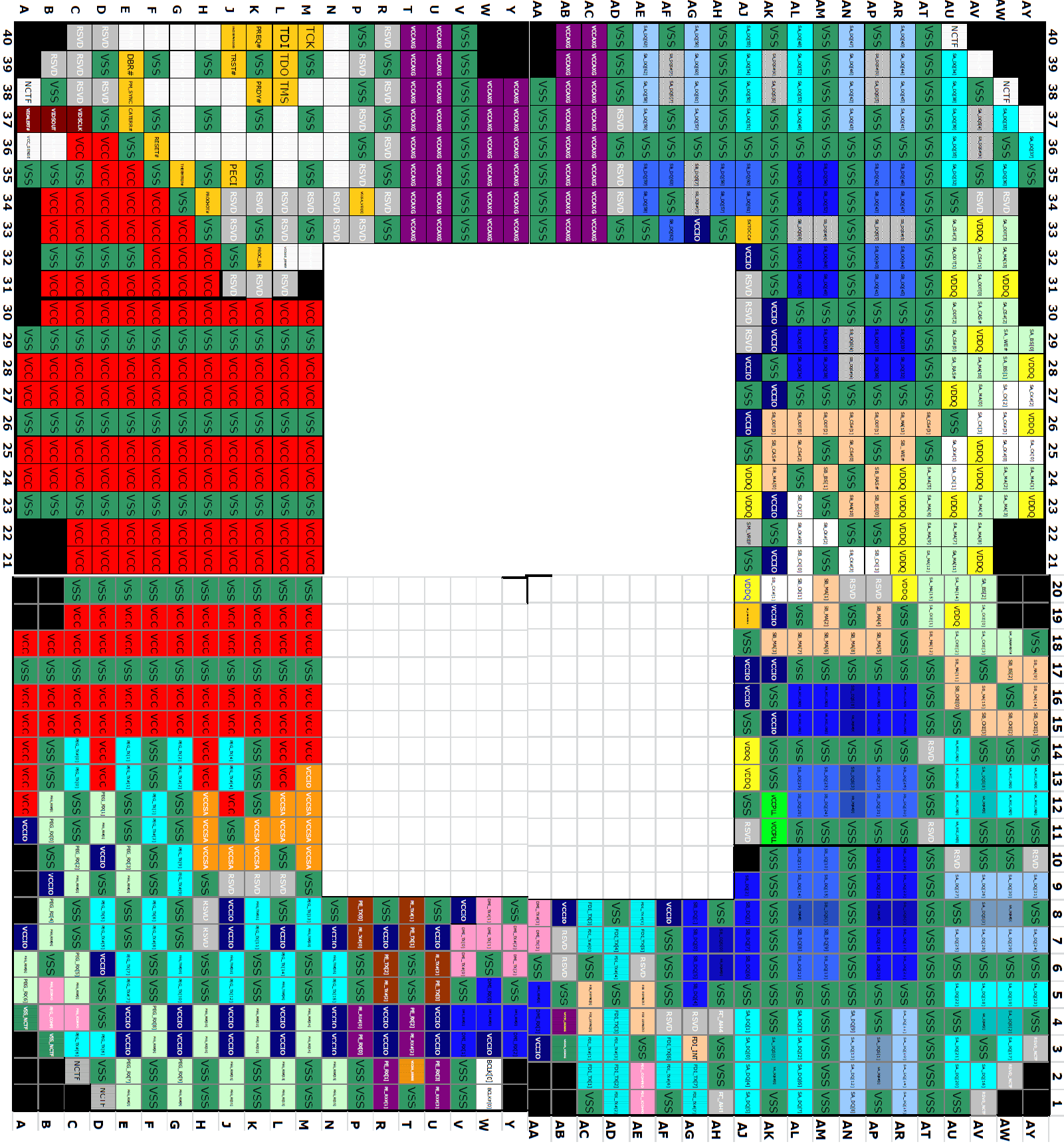

Sockel 1150

Sockel 1366

Sockel 775


Sockel 1155

Sockel 1156



Quellen:
Socket AM2 - AMD - WikiChip
Pinout für Athlon XP https://en.wikichip.org/w/images/6/64/AMD_Athlon_XP_Processor_Model_8_Data_Sheet.pdf (Seite 68)

Processor Socket and Slot Types | Microprocessor Types and Specifications | InformIT

www.informit.com www.informit.com
sector.biz.ua

Распиновка сокетов процессоров LGA 775, 1150, 1151, 1156, 1155, 1366, 2011

Распиновка сокетов процессоров Intel LGA775, LGA1150, LGA1151, LGA1156, LGA1155, LGA1366, LGA2011, LGA2011-3. Описание контактов сокета и контактов на процессоре.
sector.biz.ua sector.biz.ua

Zuletzt bearbeitet:
Wer gute Bilder für die fehlenden Sockel hat, oder was ergänzen möchte -> bitte.
Bis Sockel 462 lässt sich als "Noob" noch löten, alles danach dient hier aus meiner Sicht wohl eher der Schadensbegutachtung, falls mal etwas sein sollte...
LGA (Intel ab P4, AMD TR) bedarf auch mehr Können.
