[Sammelthread] Nvidia Ada/Lovelace 40XX - Wasserkühler

[Chaund]

Eben schrieb mit noch ein Freund das er durch Umbau auf Wasserkühlung nun kurioserweise nicht mehr so einen guten VRam OC hin bekommt. Deckt sich mit deinen Erfahrungen. Ungewöhnliches Thema, da sollten wir am Ball bleiben.

Kann ich bestätigen.

Ich bin vorher unter Luft +1600MHz problemlos gefahren, dasselbe jetzt und zwei Sekunden nachdem ich auf "Apply" klicke schmiert der Rechner sofort ab. Musste deswegen schon im abgesicherten Modus starten, damit AB das nicht immer default lädt. So schnell konnte ich das nicht mehr rückgängig machen. VRAM ist im Idle bei ~29°C.

In Spielen dasselbe, zumindest bei CIV VI ist es mir jetzt am WE aufgefallen. Klassische VRAM-Grafikfehler selbst noch mit 1450MHz. Weniger werde ich die Woche mal schauen, ab wenn die nicht mehr auftreten. Speicher dümpelt auch hier halt bei unter 40°C rum.



[Felix the Cat]

Wo hast den Block her? Meine Suprim wäre jetzt auch abholbar.

Alphacool Eisblock Aurora Acryl GPX-N RTX 4090 Suprim mit Backplate

Die nächste Generation - Der Alphacool Eisblock Aurora Wasserkühler für Geforce RTX 4XXX Grafikkarten. Um die enorme Abwärme dieser Grafikkartengeneration bestmöglich abzuführen, wurden am Wasserkühler zahlreiche Optimierungen im...

www.alphacool.com

Alphacool Eisblock Aurora Acryl GPX-N RTX 4090 Suprim mit Backplate

Die nächste Generation - Der Alphacool Eisblock Aurora Wasserkühler für Geforce RTX 4XXX Grafikkarten. Um die enorme Abwärme dieser Grafikkartengeneration bestmöglich abzuführen, wurden am Wasserkühler zahlreiche Optimierungen im...

www.aquatuning.de

Aktuell aber nicht mehr verfügbar. Erste Charge schon ausverkauft.



[UdoG]

Ich habe noch einen nagelneuen und original verpackten Alphacool Eisblock GPX-N RTX 4090 Block für die Suprim - bei Interesse einfach melden, ansonsten geht der Block zurück.



[LtSnoopy]

Die VRAMs haben einen cold bug bei bis zu 30-40°C. Man kann bis zu 300-500MHz beim oc verlieren. Deswegen kackt der VRAM auch schnell up, er muss nicht mal auf Temperatur kommen und das kann auch im Desktopbetrieb passieren.
Ich habe nun eine Folie in den Aufbau geballert: VRAM-Chip -> Folie -> pad -> Block.
(Luftblasen zw. pad und Folie rausdrücken)
Es ist einfach die Folie, die als Schutz auf den pads dabei war.

Ich finde das Ganze echt ärgerlich, irgendwas ist mit den 4090ern immer.

Gestern kam mein EKWB Block für die Gaming OC (was für ein Brocken), wollte eigentlich Gelid Solution Ultimate Pads nehmen, kann ich dann zumindest bei den Ram Chips wohl vergessen.

Werde mal die Originalpads auf den Rams mit und ohne Folie testen, der Rest bekommt die Gelid Pads.

Mit welchem Programm kann ich mir die RAM Temperatur anzeigen lassen, geht das direkt im AB?



[Neo52]

Mit welchem Programm kann ich mir die RAM Temperatur anzeigen lassen, geht das direkt im AB?

hast Du mal GPU-Z oder HWInfo versucht?
Ich persönlich nehme lieber GPU-Z weil mir die Infos ausreichen



[moreno111]

Ich habe noch einen nagelneuen und original verpackten Alphacool Eisblock GPX-N RTX 4090 Block für die Suprim - bei Interesse einfach melden, ansonsten geht der Block zurück.

Noch da?



[Brandur]

Weiß jemand, welchen Wert die HotSpot Temperatur in der Anzeige genau darstellt? Bei mir liegen GPU und VRAM ca. 2-4° auseinander aber die Differenz zum HotSpot ist manchmal schon deutlich höher, bis zu 10° im Idle und bis zu 20° unter Last.



[Ben87]

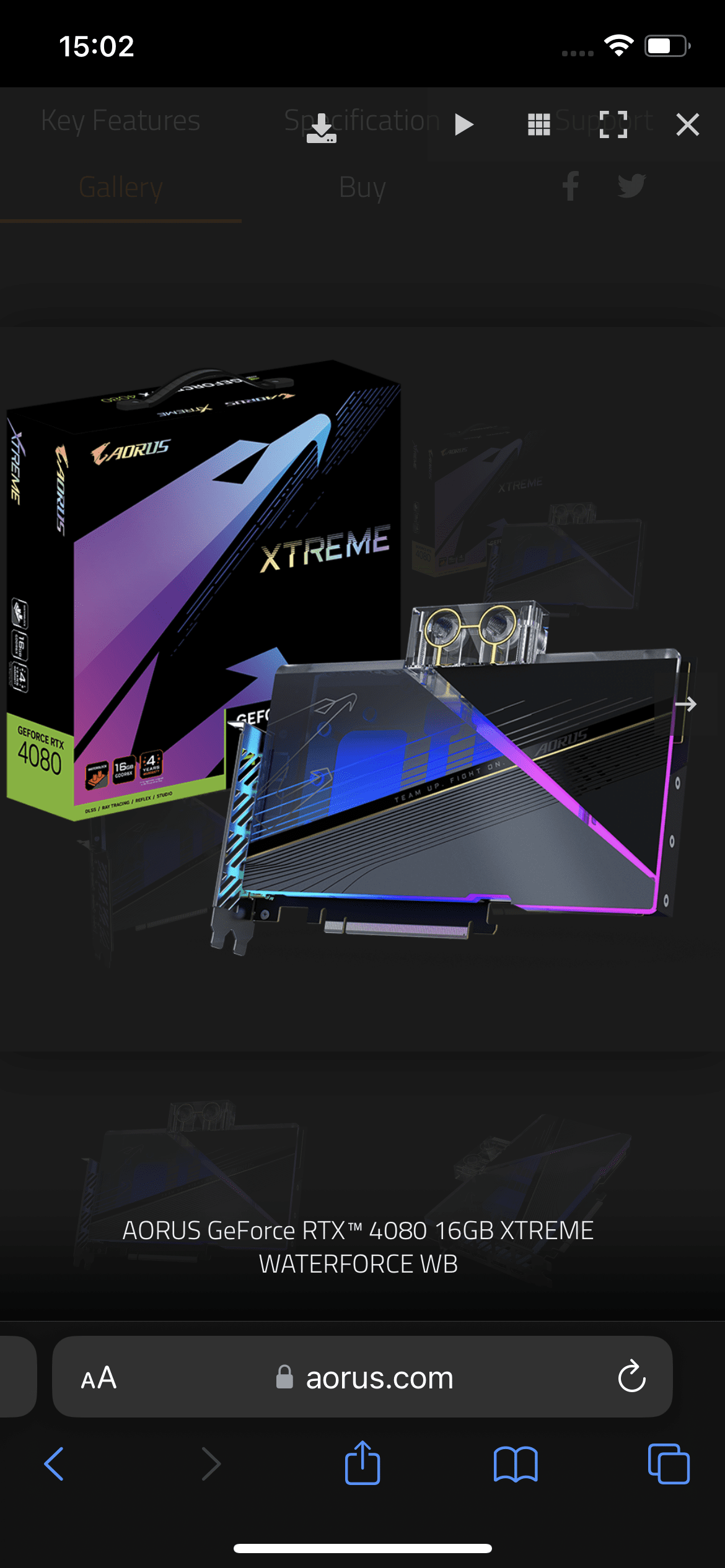

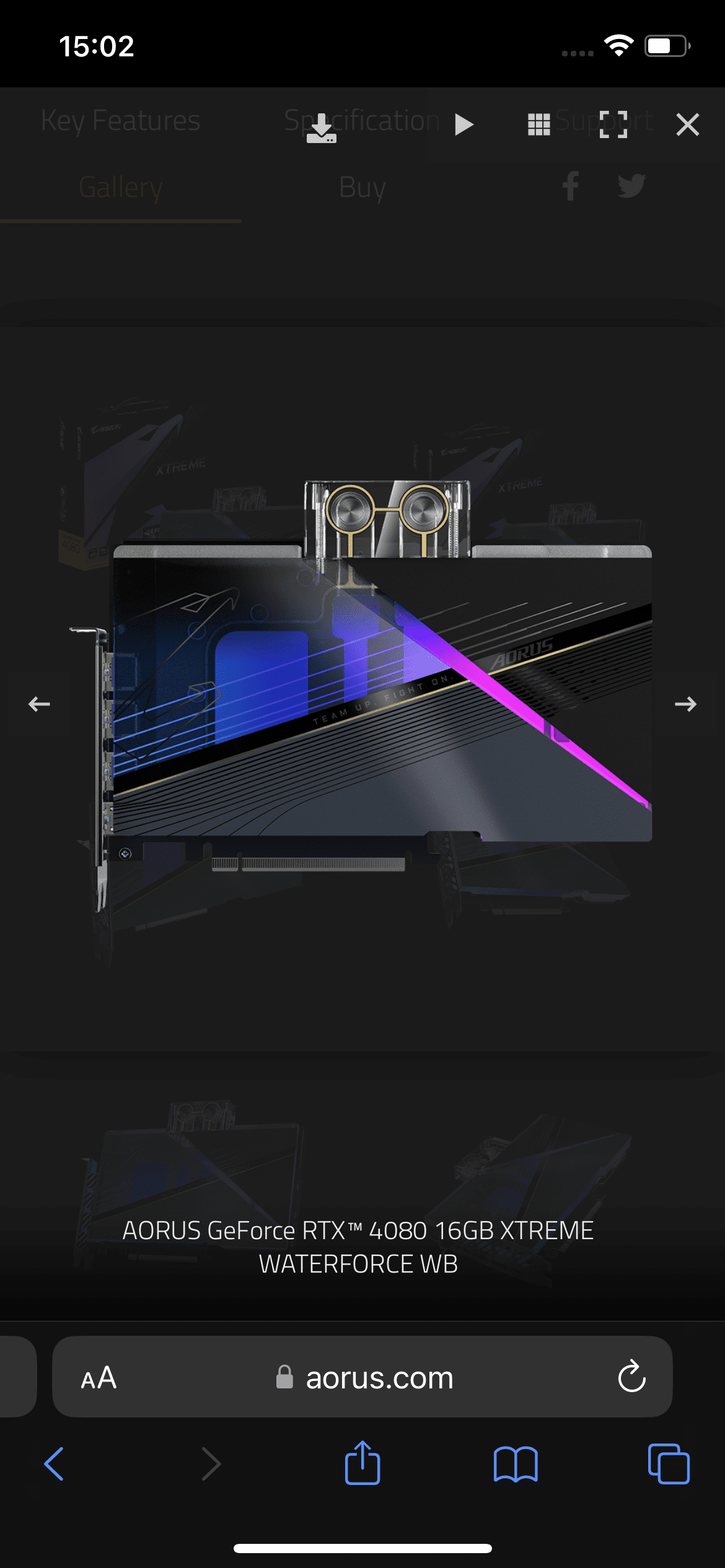

Hi, habe mir eben eine Gigabyte RTX 4080 Aorus Extreme Waterforce WB gekauft und frage mich wer hier der Kühlerhersteller ist!?

Wisst ihr das? Und bei der Aorus Xtreme WB Serie ist doch der kupferkühler vernickelt oder….?



[spyfly]

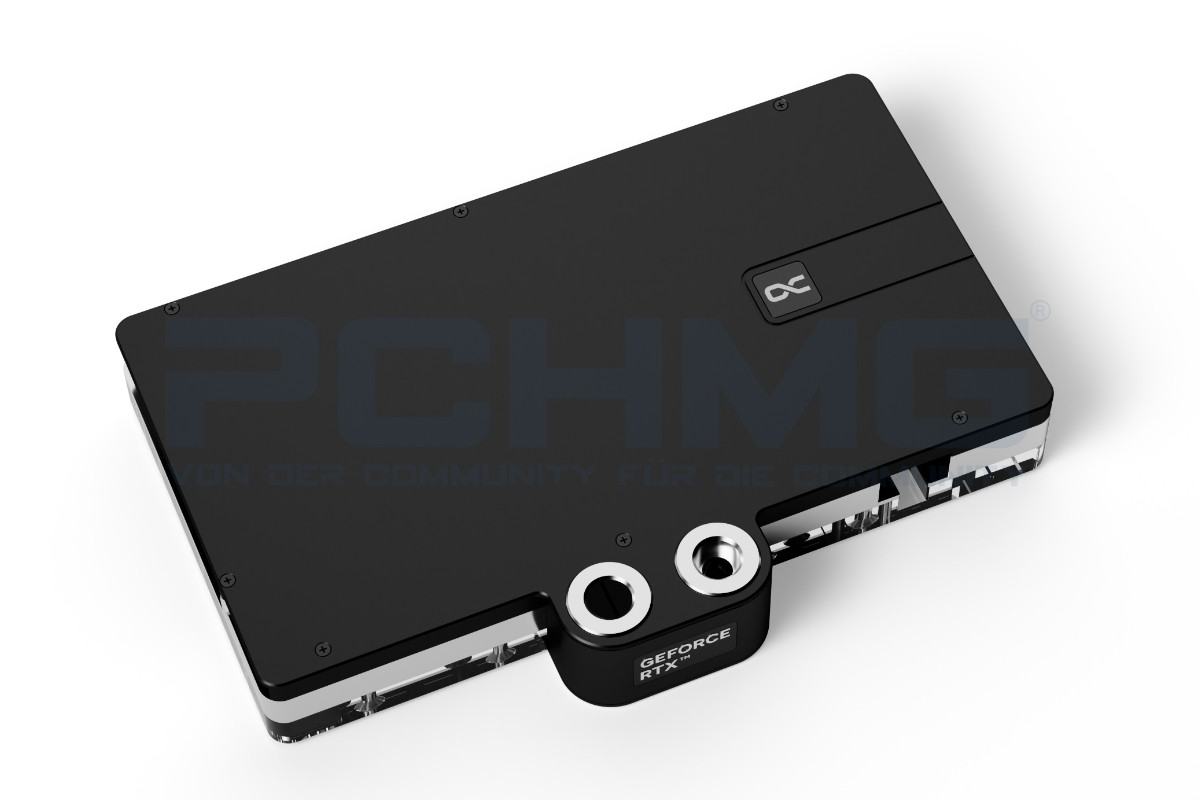

Alphacool 4090 ES Wasserblock ist heute endlich gekommen, wenn ich dazu komme gibt's später noch Fotos



[Youngtimer]

@Ben87 Sieht gut aus, bei der WB Serie ist das auf jeden Fall ein richtiger Wakühersteller der den Block zuliefert. Da musst du dir keine Sorgen machen.

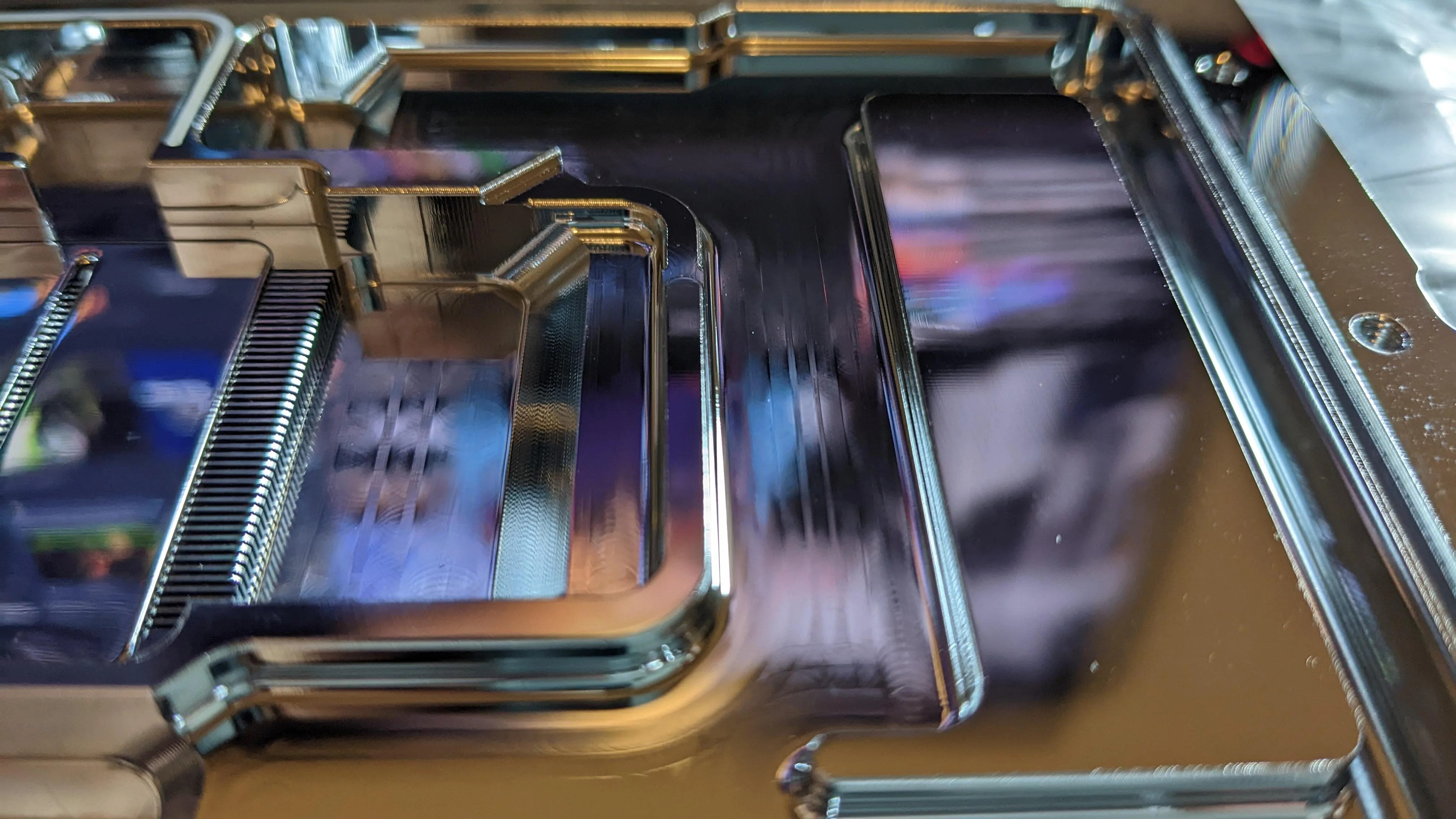

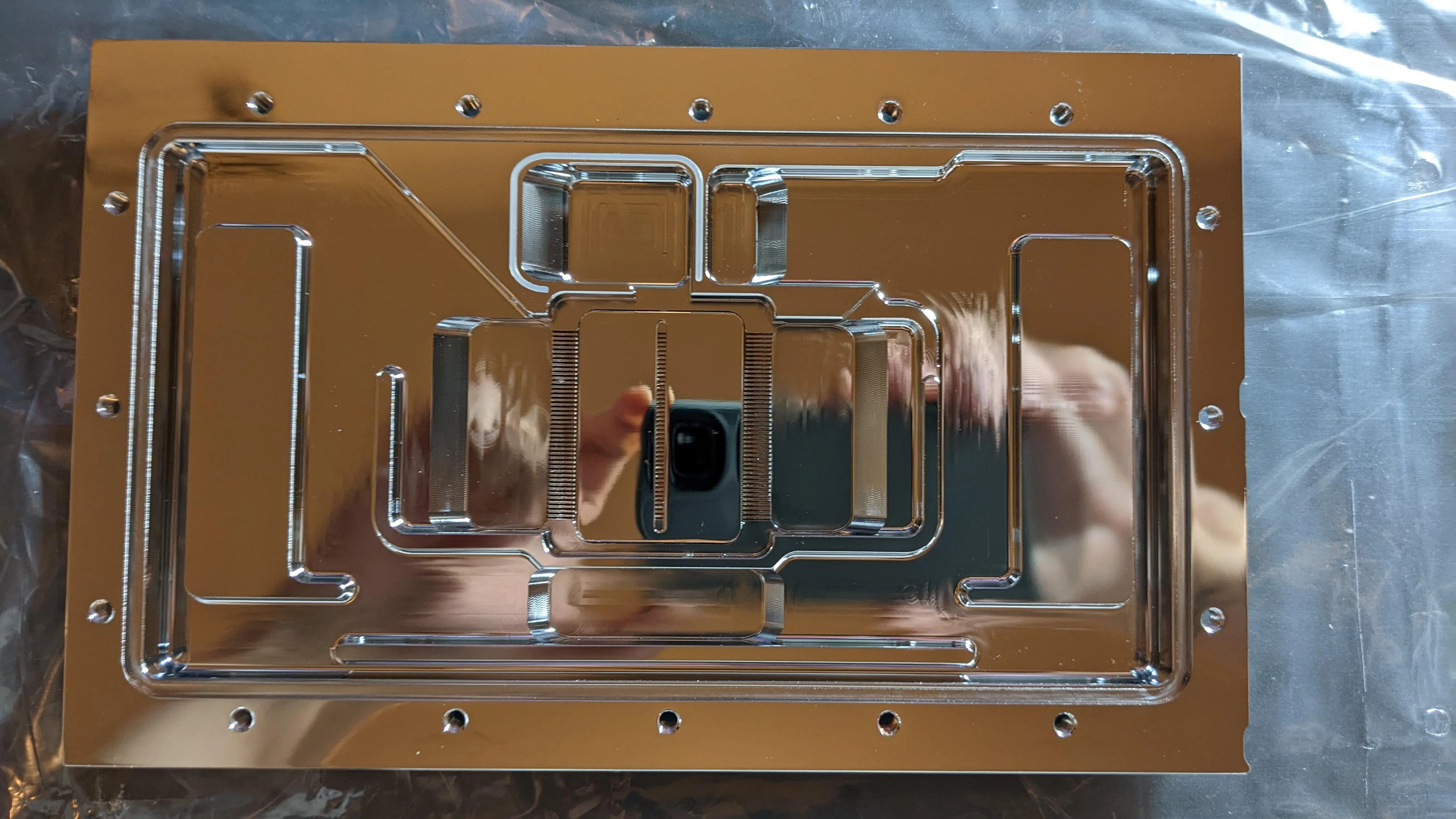

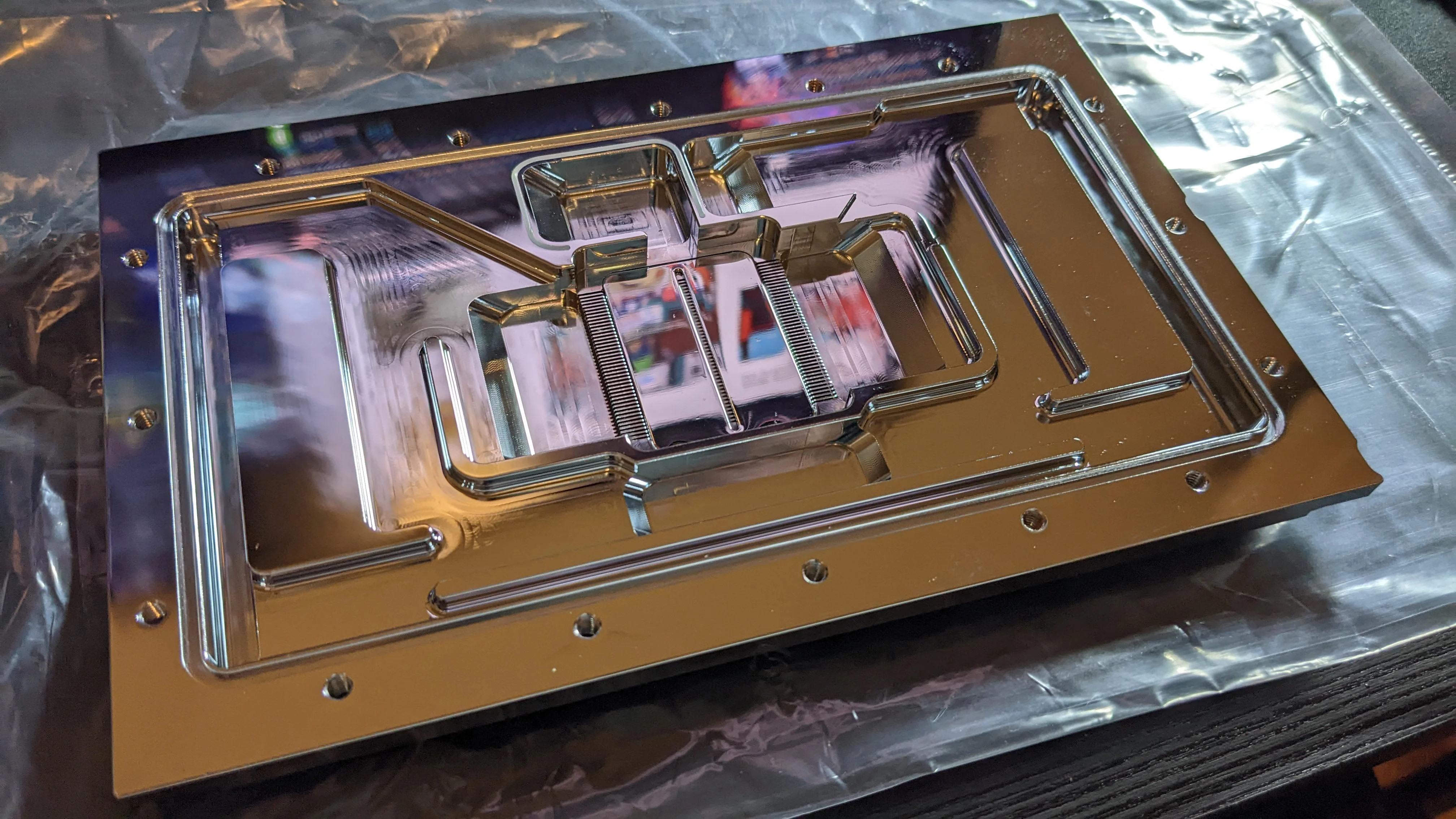

Alphacool Chrom Block für die Suprim, etwas zerlegt...



[spyfly]

Alphacool 4090 ES Wasserblock ist heute endlich gekommen, wenn ich dazu komme gibt's später noch Fotos

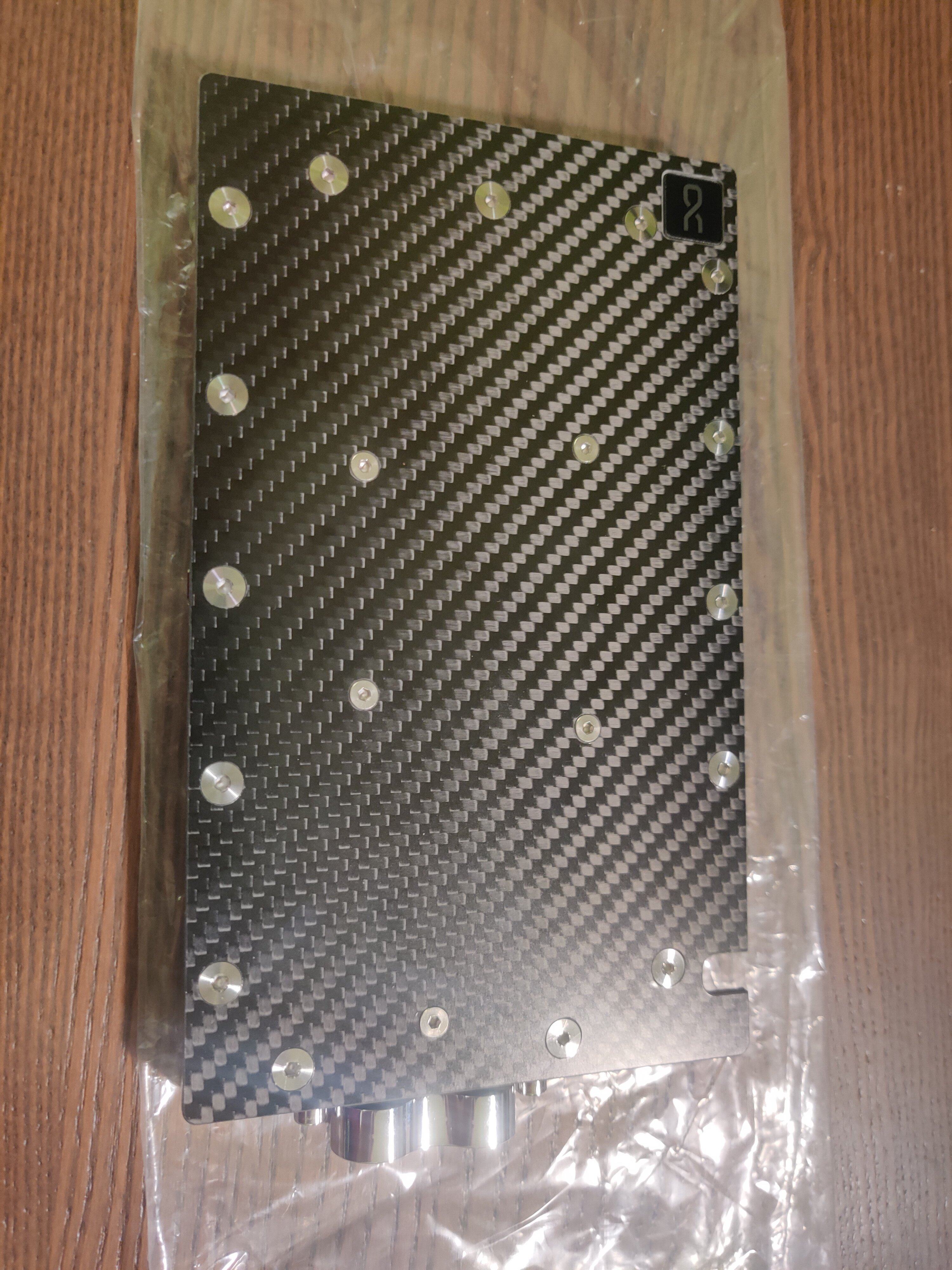

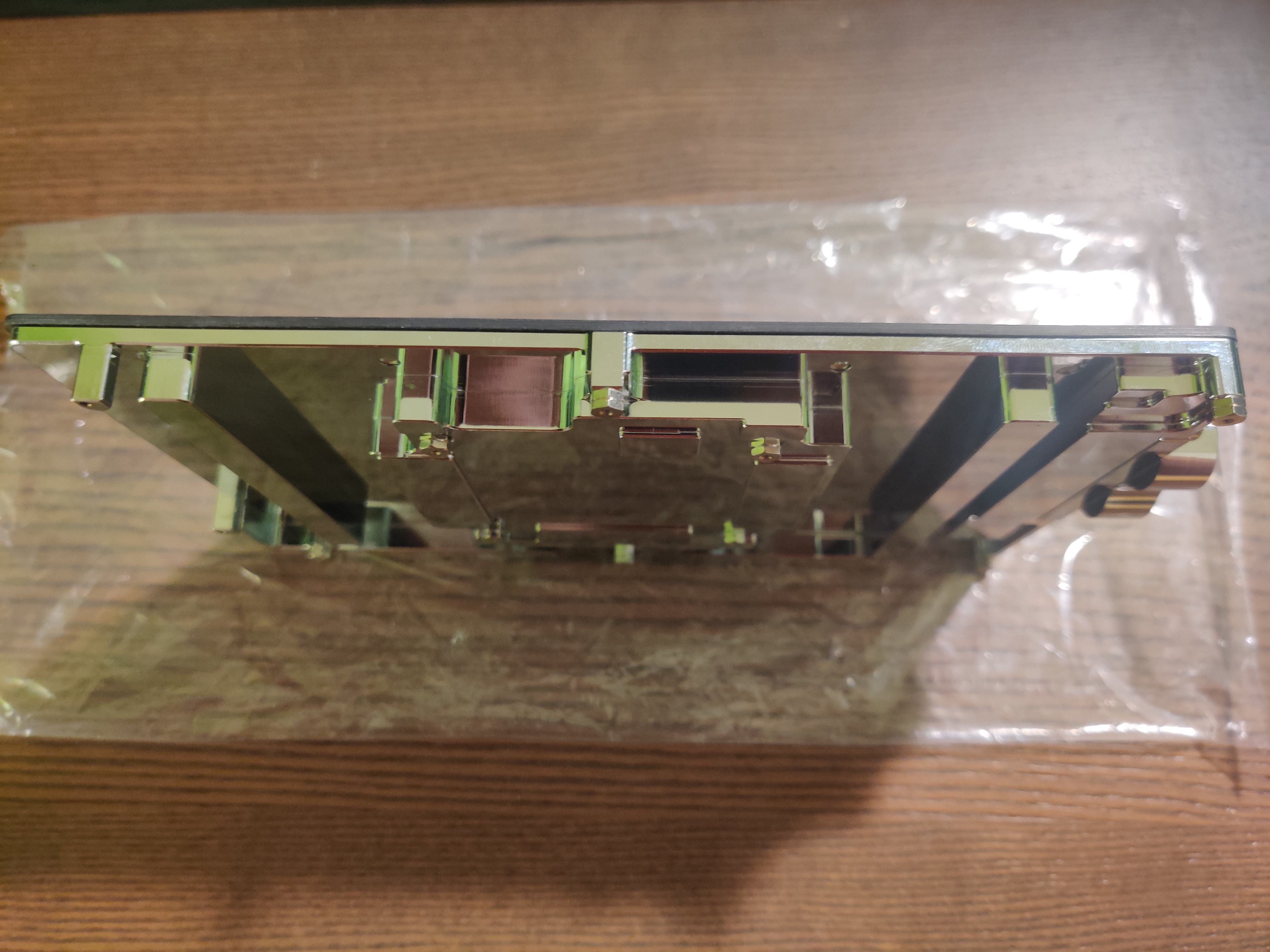

So schaut das gute Stück aus



[Youngtimer]

@spyfly Wo wird denn da blos das Wasser geführt zwischen Chromblock und Carbonplatte? Zum Beispiel vom Terminal zum GPU Chip. Mir ist das ein Rätsel. Das schaut mir alles so eng aus, aber man wird sich dabei wohl was gedacht haben.



[Cheesage]

Habe heute meinen Delta Wasser / GPU um 5C senken können indem ich die Pumpe von 55% auf 100% gestellt habe. Leider ist mein DFM aktuell defekt kann also nicht sagen wie der Durchfluss vorher/nachher ist. Bekomme die Tage noch nen 2. MoRa mit 2. Pumpe und DFM, dann kann ich Werte nachliefern.

Vllt ein Tipp für den ein oder anderen mit hohen Deltas



[ronin7]

Hi, habe mir eben eine Gigabyte RTX 4080 Aorus Extreme Waterforce WB gekauft und frage mich wer hier der Kühlerhersteller ist!?

Wisst ihr das? Und bei der Aorus Xtreme WB Serie ist doch der kupferkühler vernickelt oder….?

den machen die selber.



[Neo52]

So schaut das gute Stück aus

na der ist auf jeden Fall Single Slot.
Hast Du dem guten Stück mal unter die Haube geschaut ?



[ZerberusX]

So schaut das gute Stück aus

Es würde mich ja mal interessieren, wie der Block unter der Carbon Plate aussieht.



[331BK]

Passt der EK Quantum Vector2 FE RTX 4090 eigentlich auch auf Referenz design oder ist das wirklich nur founders



[Felix the Cat]

Nur auf die Founders Edition.



[spyfly]

na der ist auf jeden Fall Single Slot.

Aber nur ohne Backplate

Hast Du dem guten Stück mal unter die Haube geschaut ?

Wenn ich die Tage Zeit dafür finde wird der mal zerlegt



[Skope]

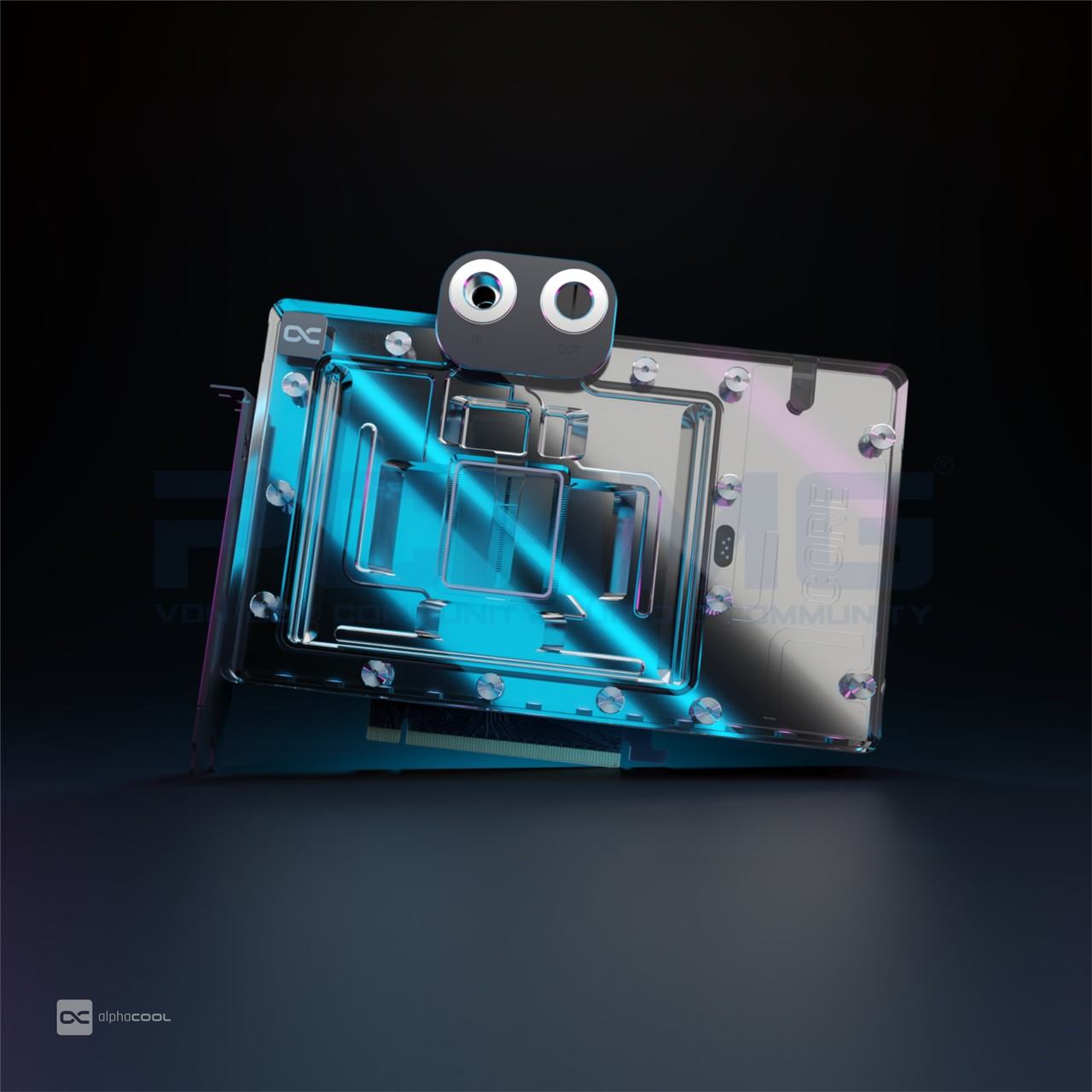

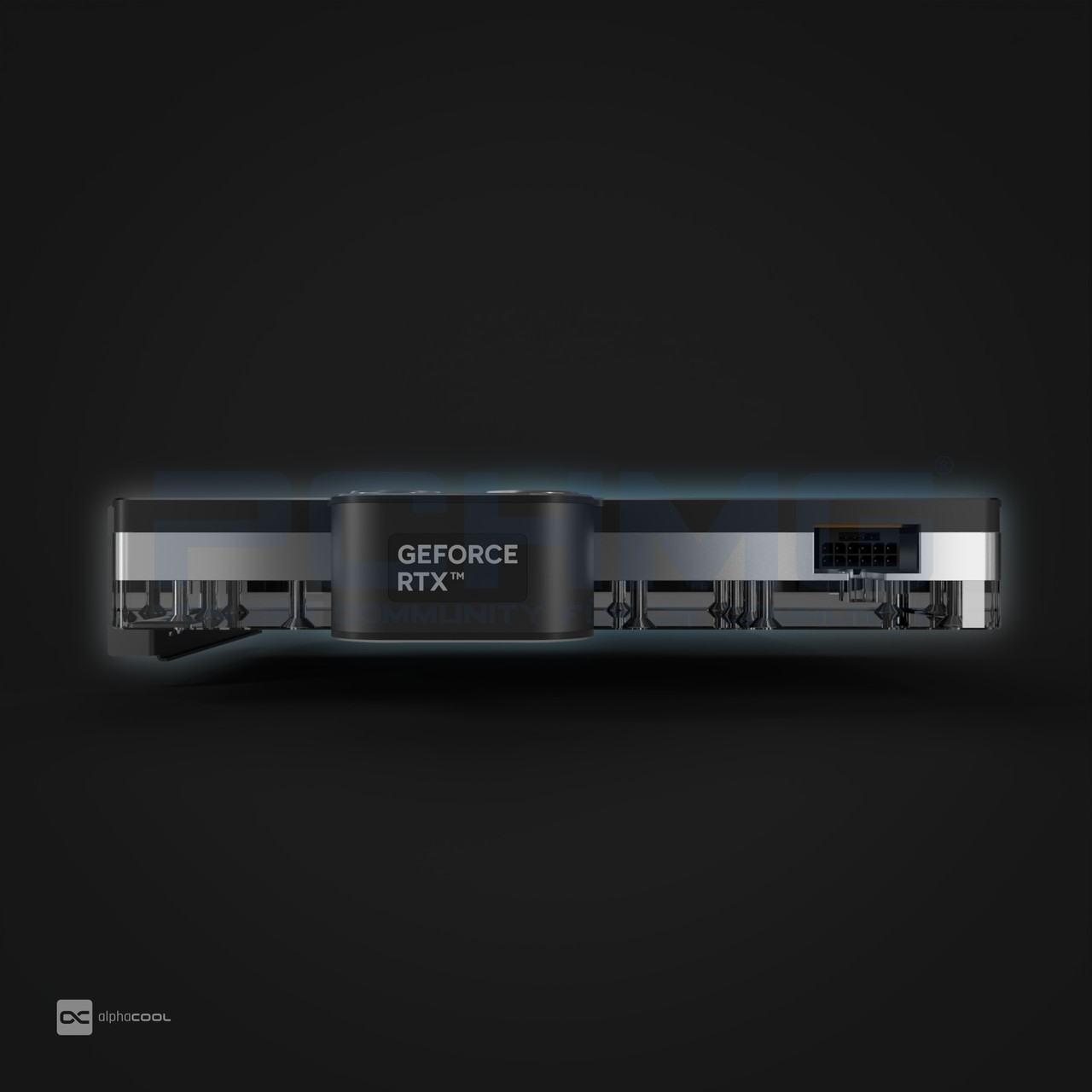

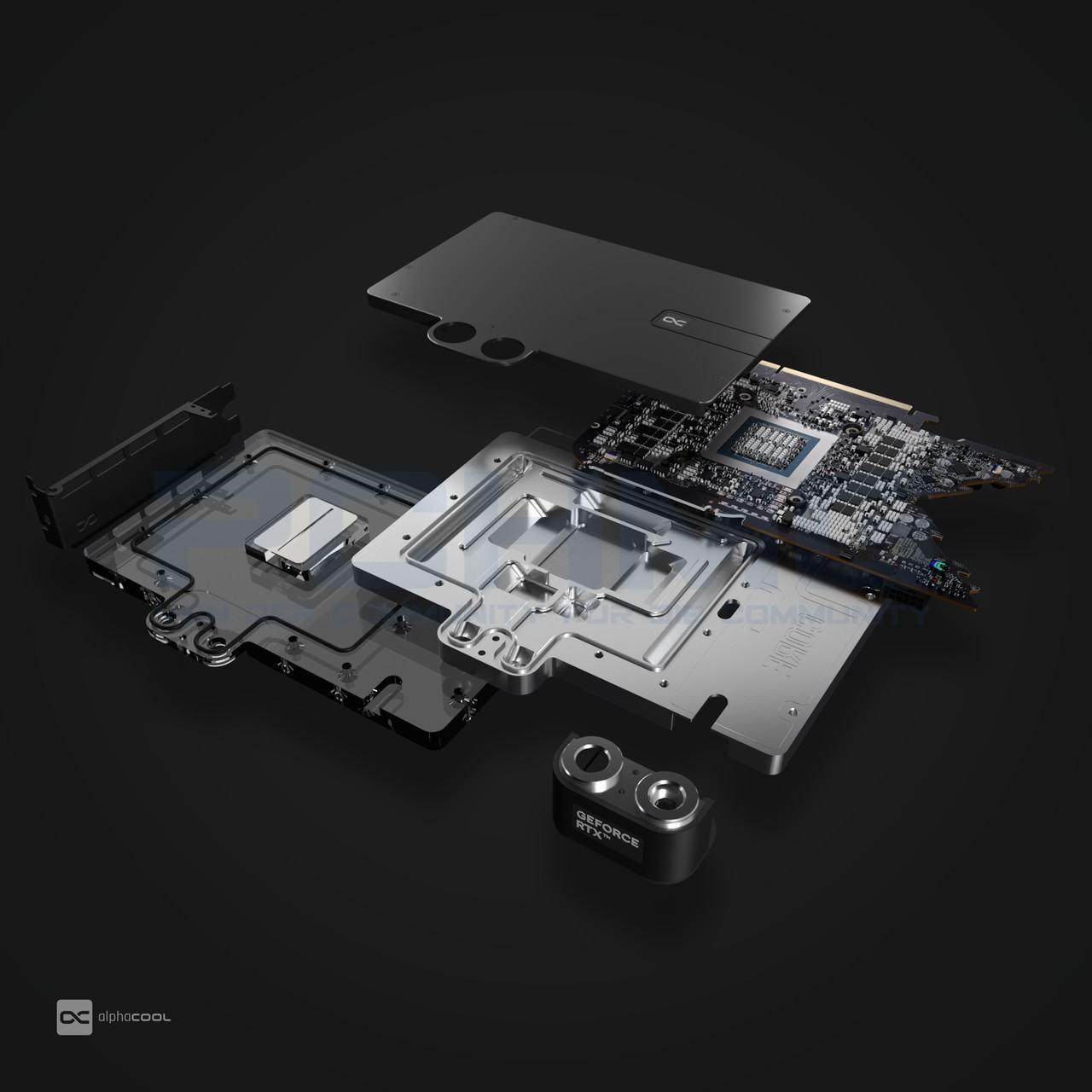

Alphacool bringt noch mal was neues:

Alphacool - Neue Core Geforce GPU Blocks - PC Hardware, Modding und Games

Alphacool - Neue Core Geforce GPU Blocks Zwei Tage vor dem offiziellen Release dürfen wir euch die neuen Alphacool Core Geforce RTX 40XX Blöcke

pchmg.net



[Felix the Cat]

Da bin ich ja mal gespannt, ob die Blöcke dann auch für MSI, Asus, etc. erscheinen werden.



[Gan77]

Alphacool bringt noch mal was neues:

Alphacool ist dieses Jahr eine angenehme Überraschung. Na dann viel Glück.



[spyfly]

Alphacool ist dieses Jahr eine angenehme Überraschung. Na dann viel Glück.

Ob der neue Block dann auch richtig passt?

Irgendwie passen tut es so, aber schön ist was anderes. Scheint als würde Inno3D bei ihrer Platine zwei Lüfter parallelschalten, anstatt die Lüfter einzeln anzusteuern, wie bei der laut AC Konfigurator ebenfalls kompatiblen KFA2/GALAX.



[ZerberusX]

Ob der neue Block dann auch richtig passt?

Einer der Spannungswandler (links unten) wird bei der KFA2 wohl auch nicht richtig gekühlt, da der Kontaktbereich auf der einen Seite kürzer ist als auf der anderen.
Bei der inno3d die wohl als Vorlage für den Kühler genutzt wurde ist an der Stelle auch kein Spannungswandler bestückt.



[spyfly]

Einer der Spannungswandler (links unten) wird bei der KFA2 wohl auch nicht richtig gekühlt, da der Kontaktbereich auf der einen Seite kürzer ist als auf der anderen.

Daran kann ich mich auch erinnern, so sah es zumindest vor der Montage aus. Man sieht dass das rechte Thermalpad ein ganzes Stück über steht.

Auch die Pads für die Spulen waren "zu kurz" die musste ich dann noch seperat zuschneiden, damit die ausreichen. Positiver Nebeneffekt dabei war, dass dann auch noch was für die RAM Spulen übrig blieb, was laut Anleitung gar nicht vorhergesehen war.



[Gan77]

Alphacool bringt noch mal was neues:

EddyAlphacool -We will make the Core cooler for all High End GPUs for Nvidia and AMD. So all RTX 4080/4090 and all AMD RX 7900XTX/XT.



Die technische Weiterentwicklung zeigt sich beim Wasserzulauf zur Düsenplatte sowie bei der Optimierung der Jetplate selbst. Diese wurde komplett neu gestaltet auf Basis von vielen Simulationen und praktischen Tests in Zusammenarbeit mit Boardpartnern. Die Finnendicke und Abstände wurden verändert, die Kühlfläche vergrößert und der Wasserfluss auf die Kernkomponenten mit der größten Wärmeabgabe optimiert. Die beiliegenden speziellen Soft Wärmeleitpads mit bis zu 7 W/mK passen sich perfekt selbst kleinsten Toleranzen an.

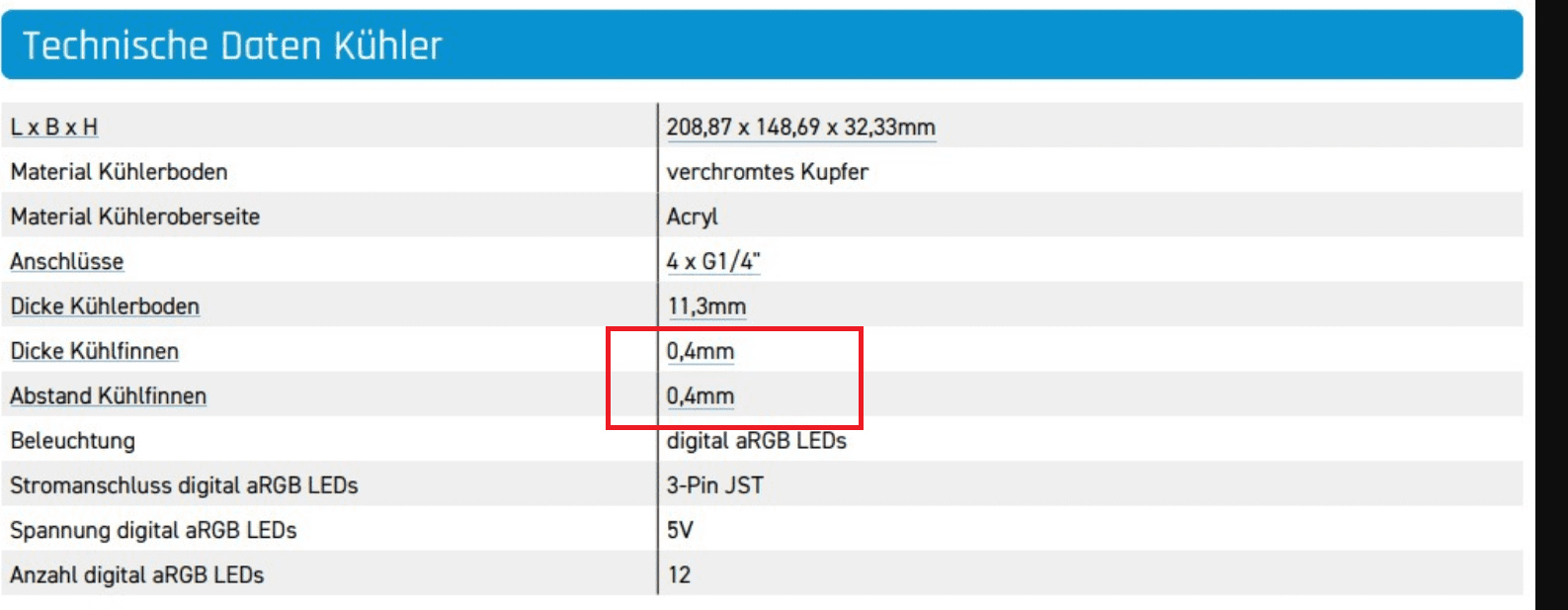

Neuer Kern:

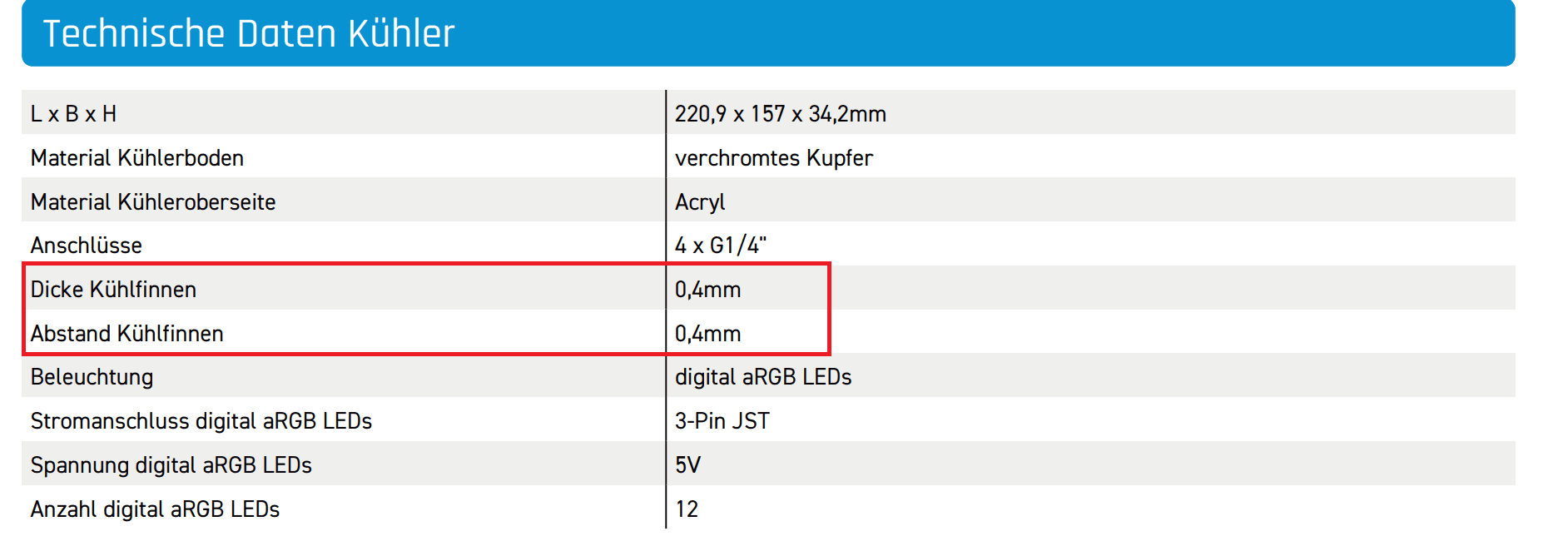

alter Kern (am Beispiel von strix):

Ich sehe keinen Unterschied.



[Neo52]

Irgendwie passen tut es so, aber schön ist was anderes. Scheint als würde Inno3D bei ihrer Platine zwei Lüfter parallelschalten, anstatt die Lüfter einzeln anzusteuern, wie bei der laut AC Konfigurator ebenfalls kompatiblen KFA2/GALAX.

bei meiner TUF erscheinen aber auch nur 2 Lüffi-Drehzahlen, also ist es wohl auch so. Ich nehm mal an die äußeren zusammen und der innere separat, aber im Detail hab ich mich noch nicht damit befasst.

Edit: hab's eben mal getestet und scheint genau so zu sein. Leider kann ich keinen Lüffi über den AB anhalten, da wäre es am eindeutigsten, sollte so sein.



[spyfly]

bei meiner TUF erscheinen aber auch nur 2 Lüffi-Drehzahlen, also ist es wohl auch so. Ich nehm mal an die äußeren zusammen und der innere separat, aber im Detail hab ich mich noch nicht damit befasst.

Edit: hab's eben mal getestet und scheint genau so zu sein. Leider kann ich keinen Lüffi über den AB anhalten, da wäre es am eindeutigsten, sollte so sein.

Der eine 4 Pin ist für die Beleuchtung, der 6 Pin für die Lüfter.

Dabei werden 2x PWM, 2x Tachosignal, GND und 12V übertragen. Die ersten beiden Lüfter vom Slotblech aus kommend ergeben die erste Lüfterzone. Die zweite Zone besteht aus dem Throughblow Lüfter (+ optionalem rear-pull Lüfter).



[Neo52]

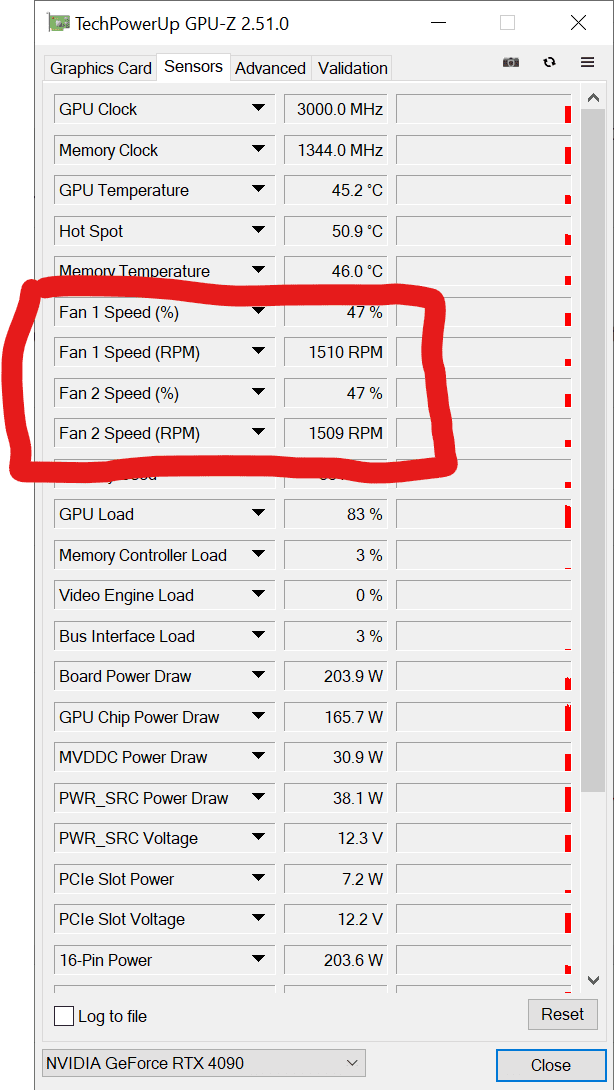

bei mir liest er tats. 2 RPM aus, die Verkabelung hab ich mir aber noch nicht angesehen



[Youngtimer]

Alphacool bringt noch mal was neues:

Alphacool - Neue Core Geforce GPU Blocks - PC Hardware, Modding und Games

Alphacool - Neue Core Geforce GPU Blocks Zwei Tage vor dem offiziellen Release dürfen wir euch die neuen Alphacool Core Geforce RTX 40XX Blöcke

pchmg.net

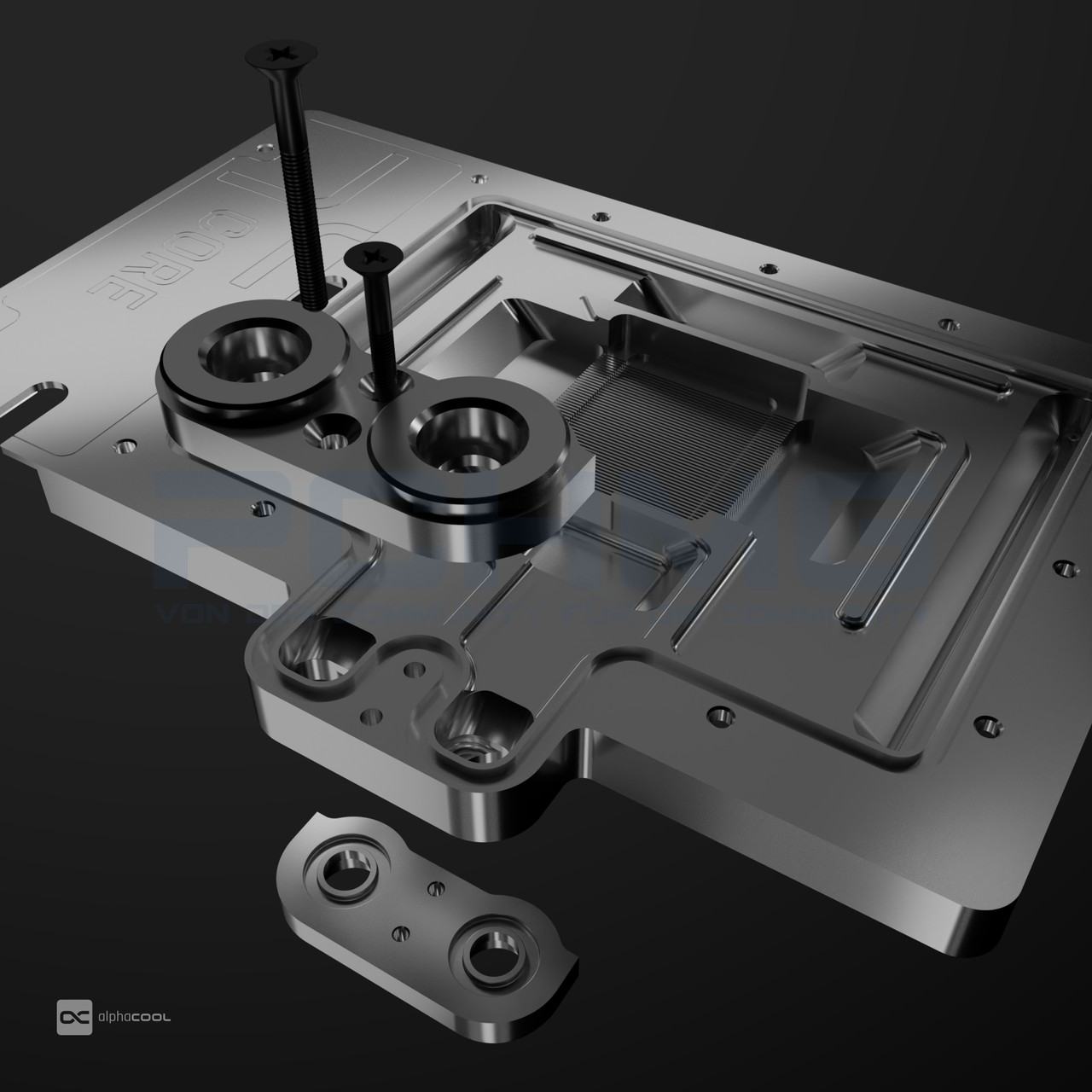

Finde ich spannend. Ich persönlich hatte zwar nie Probleme mit den Acryl Terminals, aber so ist es natürlich eine elegante Lösung.
