NVIDIA GeForce GTX 1060 (GP106) Sammelthread + FAQ
Impressionen der Karte:
Technische Daten der GeForce GTX 1060
- Chip = GP106 - Pascal
- Fertigung = 16 nm (TSMC)
- Transistoren = 4,4 Milliarden
- Die-Größe = ~200 mm²
- Shader-Einheiten = 1.280 (5 SMM)
- Texture Mapping Units (TMUs) = 80
- Raster Operations (ROPs) = 48
- Pixelfüllrate = 88.704 MPix/s
- Texelfüllrate = 147.840 MTex/s
- Chiptakt = 1.506 MHz Baseclock + Boost = 1.708 MHz - (Max. Boost = 1.860 MHz)
- Speichertakt = 2.000 MHz
- Speichergröße = 3072MB oder 6.144 MB
- Speichertyp = GDDR5
- Speicherinterface = 192 Bit
- Speicherbandbreite = 192.000 MB/s.
- Shader Model = 5.0
- DirectX = 12_1
- Vulkan = 1.0
- Leistungsaufnahme (TDP) = 120 Watt
- Versorgung über 1x6-Pin und PCI-Express Anschluss
- Anschlussmöglichkeiten = 1 x DL-DVI, 1 x HDMI 2.0b, 3 x DisplayPort 1.3/1.4
- Businterface = PCIe 3.0 x16 abwärtskompatibel
- Kühlung = Radiallüfter (65mm)
- Benötigte Slots = 2
- MGPU = Keine SLI Unterstützung
- Max. Anzahl unterstützte Monitore = 4
- Sonstiges = UHD 4k, H.265 HEVC, HDR, VR Ready, DSR, PhysX, G-Sync
- Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
Tests:
Geizhals Link:
GTX 1060 3/6GB | Deutschland - Preisvergleich
GTX 1060 3/6GB | Österreich - Preisvergleich
Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier oder direkt bei Nvidia
Tools:
Bios Download:
FAQ (Frequently Asked Questions)
Wie laut ist die Karte?
Idle (1500 RPM - 36c) = 25.8 dBA/0.52 Sone *1
Last (1940 RPM - 71c) = 34.1 dBA/1.54 Sone *1
Wie hoch sind die Temperaturen der Karte?
Das Temperatur Limit greift bei max. 83c (+7c möglich). *1

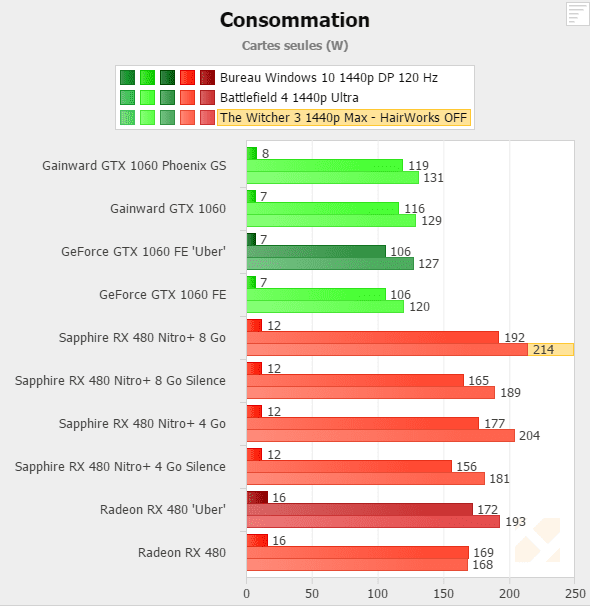

Wie hoch ist der Stromverbrauch?
120Watt (+16% möglich). *1
*1 - Hinweis: Diese Werte können je nach System, Aufbau, Kühlung, Software, Konfigurationen etc. abweichen, es werden Durchschnittswerte verwendet, in den Reviews können weitere Ergebnisse vergleichen werden.
Passt die Karte in mein Gehäuse?
Bis jetzt bestätigte Informationen:
Länge = 240 mm, PCB = 180 mm
Die Performance:
Die Karte erreicht im 3DCenter Performance-Index einen Wert von 590% (1080p) und ordnet sich von der Leistung her minimal unterhalb der GeForce GTX 980 ein.
Overclocking:
Zitat HardwareLUXX: Wir haben im Overclocking noch versucht etwas mehr Leistung aus der GeForce GTX 1060 Founders Edition zu quetschen. Dazu haben wir das Programm EVGA Precision bemüht und einige Voreinstellungen vorgenommen. So haben wir das Power-Limit auf +20 % erhöht. Den Lüfter haben wir manuell etwas schneller geregelt, um einem Anstieg der GPU-Temperatur vorzubeugen. Danach haben wir den Boost-Takt Schritt für Schritt erhöht und uns nach und nach an einen höchsten Takt, der noch stabil läuft, herangearbeitet. Letztendlich haben wir einen stabilen Boost-Takt von 1.924 MHz erreicht. Den Speicher konnten wir zeitgleich mit 2.100 MHz laufen lassen. Die Taktsteigerung beläuft sich damit auf 3,4 % – was nicht wirklich viel ist. Wir erhoffen uns von den Custom-Karten hier noch deutlichere Steigerungen.
Zitat Computerbase: Der Basis-Takt der GeForce GTX 1060 Founders Edition lässt sich um 197 MHz auf 1.703 MHz erhöhen. In der Praxis bedeutet dies, dass die Frequenz in Spielen bei etwa 1.980 MHz liegt. Die Performance lässt sich so um fünf bis acht Prozent erhöhen. Der sechs Gigabyte große GDDR5-Speicher lässt eine hohe Frequenz von 5.647 MHz zu, bevor es zu ersten Grafikfehlern kommt. Das entspricht einem deutlichen Plus von 647 MHz. Damit steigt die Leistung um ein bis sechs Prozent an. Das zeigt, dass die GeForce GTX 1060 durchaus etwas von der Speicherbandbreite gebremst wird, sich die Limitierung aber in Grenzen hält. Übertaktet man GPU und Speicher zugleich, verbessert man die Geschwindigkeit um zehn bis 14 Prozent. Die Leistungsaufnahme steigt dadurch um 19 Watt an. Die MSI GeForce GTX 1060 Gaming X 6G lässt einen höheren GPU-Takt von 1.745 MHz zu, was in Spielen etwa 2.100 MHz ermöglicht. Dafür lässt sich der Speicher aber „nur“ auf 4.500 MHz übertakten. Die Palit GeForce GTX 1060 Super JetStream erreicht einen ähnlichen Basis-Takt, jedoch liegen die Frequenzen in Spielen „nur“ bei etwa 2.020 MHz. In diesem Fall bremst erneut das Power Target die GPU.
Alternative Kühler (Referenz Design):
ACHTUNG:
Durch das entfernen des Original Kühler ist mit Garantieverlust zu rechnen, weder ich noch HWLuXX übernehmen hierfür die Haftung und Verantwortung für Folgeschäden.)
Durch das entfernen des Original Kühler ist mit Garantieverlust zu rechnen, weder ich noch HWLuXX übernehmen hierfür die Haftung und Verantwortung für Folgeschäden.)
| Hersteller | Modell | Link | VRM Kühlung |
| Arctic | Accelero Xtreme III | Klick | - |
| Arctic | Accelero Xtreme IV | Klick | - |
| Arctic | Accelero Twin Turbo II | Klick | - |
| Arctic | Accelero Twin Turbo III | Klick | - |
| Arctic | Accelero Mono PLUS | Klick | - |
AiO Kühler (Achtung: Angaben ohne Gewähr und Infos vom Hersteller):
| Hersteller | Modell | Link | VRM Kühlung |
| Arctic | Accelero Hybrid II - 120 | Klick | - |
| Arctic | Accelero Hybrid III-120 | Klick | - |
| Arctic | Accelero Hybrid III-140 | Klick | - |
Wasser Kühler: (Quelle: PCGH Forum)
Allgemeine Hinweise
Dies ist ein Sammelthread für die NVIDIA GTX 1060. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen. Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten angemessen.
Persönliche Anliegen an die Luxxer:
- Fehler, Wünsche, Änderungen etc. bitte per PM an mich und nicht im Thread selber deponieren.
- Versucht bitte sachlich und objektiv beim "Thema" zu bleiben, Danke.
