[Sammelthread] NVIDIA GeForce GTX 1070 (GP104) Sammelthread + FAQ

NVIDIA GeForce GTX 1070 (GP104) Sammelthread + FAQ


Impressionen der Karte:









Technische Daten der GeForce GTX 1070
  • Chip = GP104-300-A1
  • Fertigung = 16 nm (TSMC)
  • Transistoren = 7,2 Milliarden
  • Die-Größe = 314 mm²
  • Shader-Einheiten = 1.920 (1D) (15 SMM)
  • Texture Mapping Units (TMUs) = 120
  • Raster Operations (ROPs) = 64 (48)
  • Pixelfüllrate = 72,3+ GPixel/s
  • Texelfüllrate = 180,7+ GTexel/s
  • Chiptakt = 1.506 MHz Baseclock + Boost (1.683 MHz) + Max. Boost (~1.880 MHz)
  • Speichertakt = 4.007 MHz
  • Speichergröße = 8.192 MB
  • Speichertyp = GDDR5
  • Speicherinterface = 256 Bit
  • Speicherbandbreite = 256,4 GB/Sek.
  • Shader Model = 5.0
  • DirectX = 12.1
  • Leistungsaufnahme 3D (TDP) = 150 Watt
  • Leistungsaufnahme 2D = ~9 Watt
  • Versorgung über einen 8-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 1 x DL-DVI, 1 x HDMI 2.0, 3 x DisplayPort 1.4
  • Hinweis: Multi-Monitoring = Die Karte kann bis zu fünf Monitore gleichzeitig ansteuern, im Surround-Modus (2D und 3D) maximal drei. !!
  • Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel


Geizhals Link:
GeForce GTX 1070 | Deutschland - Preisvergleich



Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier
oder direkt bei Nvidia


Tools:
Grafikkarten Analyse Tool GPU-Z hier
NVIDIA Inspector (Analyse Tool, OC, erw. Treibersettings) hier
EVGA Precision X hier
MSI Afterburner hier
FurMark VGA Stress Test hier
Futuremark 3D Mark (2013 - Basic Edition) hier
Futuremark 3D Mark 11 (Basic Edition) hier
Unigine Heaven 4.0 Benchmark (Basic Edition) hier
Unigine Valley 1.0 Benchmark (Basic Edition) hier


FAQ (Frequently Asked Questions)

Wie laut ist die Karte?
Die GeForce GTX 1070 erreicht im Leerlauf mit 0,4 Sone genau den selben Wert der 1080. Der Radiallüfter dreht mit ~1.100 RPM bei 27% PWM-Stärke. Unter Last schwankt die Lautheit zwischen 2,5 Sone (~50%) bis zu (max) 2,9 Sone (53% PWM @~2.120 RPM), was deutlich weniger als bei der GTX 1080 ist. Die Maximale Drehzahl des Radiallüfter beträgt @100% 4.000 RPM.

Wie hoch sind die Temperaturen der Karte?
Die Temperatur der GTX 1070 beträgt im Leerlauf vollkommen um die 32 °C. Unter Last (Games) kann die Temperatur auf bis zu 84 °C steigen, wobei das Temperatur-Target genau 83°C beträgt. Sobald die 83°C überschritten werden, wird die Taktrate und Spannung gesenkt, sodass die Karte bei 83°C verweilt. Allerdings erreicht die 1070 zumindest im Freiluftbetrieb gerade so die 80-81 °C, was dazu führt, dass die Karte, anders als bei der 1080, die Taktraten nicht wegen der Temperatur, sondern durch das enge Powerlimit, senkt.

Wie hoch ist der Stromverbrauch?
Die GTX 1070 verbraucht im Leerlauf um die 9 Watt. Unter Last limitiert das Power-Target den maximalen Verbrauch. So verbraucht eine Referenz-GTX 1070, egal ob in Games oder im Furmark, maximal 150 Watt (100% PT). Dank niedriger Spannungen und vor allem der 16nm-Fertigung erreicht die GTX 1070 eine sehr hohe Effizienz.

Passt die Karte in mein Gehäuse?
Bei der GeForce GTX 1070 misst das PCB wieder 26,67 cm, wie bei der allen anderen Referenzmodellen nVidias der letzten Jahre

Die Performance:
Die Karte erreicht im 3DCenter Performance-Index einen Wert von 800% (1080p), bzw. 107% (4K) und ist so im Mittel aller Reviews rund 7% schneller als eine GTX 980 Ti und damit auch schneller als eine Titan X (stock). Die GTX 1080 ist im Vergleich zur 1070 rund 20% (1080p), bzw. 23% schneller (4K).
Launch-Analyse nVidia GeForce GTX 1070 | 3DCenter.org

Overclocking:
Wie schon bei jeder Karte, die auf der Kepler-und Maxwell-Architektur basiert, lässt sich der Takt der neuen Maxwell-GPU über einen "Offset" zur Basistaktrate, welcher sowohl den Basistakt, als auch den Boost-Takt gleichermaßen anhebt ändern. Allerdings bietet GPU Boost 3.0 zum Start der Pascal-Generation eine weitere Möglichkeit an. So kann man per Tool einzelne Takt-/Spannungswerte genau einstellen und bis zu 80 Stufen individuell anpassen.
Für einen ersten Überblick sollte man sich den Artikel zu GPU Boost 3.0 hier anschauen (+ Video)
NVIDIA GeForce GTX 1080 mit Pascal-Architektur im XXL-Test - Hardwareluxx

Zu den bisher erreichten Taktraten:
Die 1070 verhält sich bezüglich der Taktraten sehr ähnlich wie die 1080. Laut den ersten Reviews sollte es machbar sein, dass jede GPU rund 1,95 bis 2,0 GHz erreichen kann. Alles darüber scheint dann wie immer Glück zu sein. Das man kaum höhere Taktraten erreichen konnte liegt in erster Linie daran, dass bei der GTX 1070 das Power Target stark limitiert. So kann man dieses zwar per Tool auf 112% anheben (168 Watt), aber selbst das reicht nicht aus, um konstant die maximal mögliche Taktrate zu erreichen und konstant halten zu können. Mit einer besseren Kühlung und somit kühleren GPU Temperaturen und folglich einer geringeren Verlustleistung sind noch etwas höhere Taktraten erreichbar.

Einen Interessanten Beitrag mit Praxisbezug zum Thema Undervolting hat der User BK-Morheus veröffentlicht. In dem Video sieht man, wie man eine GTX 1070/1080 mit Hilfe des "curve editors" des Afterburners undervolten kann:
https://www.youtube.com/watch?v=UGeGLU8uh9M&ab_channel=BennyLikesTech

Was einer erhöhten OC-Performance noch im Weg stehen kann, ist die Speicherbandbreite. Die 1070 besitzt zwar die Rechenleistung einer 980 Ti oder Titan X, allerdings nur rund 76% deren Speicherbandbreite. Gerade bei hohen GPU-Taktraten kann die durch das 256 Bit breite Speicherinterface und den 8 Gbps starken Speicher erreichte Bandbreite zu gering für eine deutliche Skalierung sein.

Die Folgende Tabelle vergleicht das Verhältnis der Speicherbandbreite mit der Rechenleistung verschiedener Karten / Architekturen:
Karte (Takt @ Referenz)RechenleistungSpeicherbandbreiteRechenleistung pro 1 GB/s
GTX 580 (772/1.544/2.004 MHz)1.581 TFLOPs192,2 GB/s8,22 TFLOP pro 1 GB/s
GTX 680 (1.058/3.004 MHz)3.250 TFLOPs192,3 GB/s16,91 TFLOP pro 1 GB/s
GTX 780 Ti (928/3.500 MHz)5.345 TFLOPs336,0 GB/s15,91 TFLOP pro 1 GB/s
GTX 980 (1.215/3.506 MHz)4.977 TFLOPs224,4 GB/s22,18 TFLOP pro 1 GB/s
GTX 980 Ti (1.075/3.506 MHz)6.054 TFLOPs336,6 GB/s17,99 TFLOP pro 1 GB/s
GTX Titan X (1.075/3.506 MHz)6.605 TFLOPs336,6 GB/s19,62 TFLOP pro 1 GB/s
GTX 1060 (1.709/4.007 MHz)4.375 TFLOPs192,3 GB/s22,75 TFLOP pro 1 GB/s
GTX 1070 (1.683/4.007 MHz)6.463 TFLOPs256,4 GB/s25,21 TFLOP pro 1 GB/s
GTX 1080 (1.733/5.006 MHz)8.873 TFLOPs320,4 GB/s27,69 TFLOP pro 1 GB/s
NVIDIA TITAN X (1.531/5.006 MHz)10.974 TFLOPs480,6 GB/s22,83 TFLOP pro 1 GB/s
P100 (1.481/703 MHz)10.616 TFLOPs719,9 GB/s14,75 TFLOP pro 1 GB/s
Allgemeine Hinweise
Dies ist ein Sammelthread für die GeForce GTX 1070. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten angemessen.

Zuletzt bearbeitet:
Da bist du aber hart an der Grenze. Ich hab mit zwei 7950 knapp 520 Watt aus der Steckdose gezogen. Und meine CPU war nicht so hoch übertaktet wie deine. Mir persönlich wäre das zu riskant, deshalb plane ich immer etwas mehr ein als Puffer.

Gesendet von meinem Xperia Z5

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Meine 1070er, CPU, RAM und Mainboard kam heute an ...
Die passenden Schraubendreher lagen schon bereit :d

Hab mich ja schon aufgeregt dass der Postmann den Hybrid-Kühler nicht beim Nachbar abgegeben hat, sondern zur Post-Stelle gebracht hat.
Zu guter Letzt startet mein neues Mainboard nicht, weil das BIOS anscheinend zu alt ist.

Murphy's Law in Perfektion :shot:

Bios für was zu alt? Um die 1070 korrekt einzubinden? Mein Z87 Bios is bestimmt etwas älter. Mensch, ich brauch nen 4790K, mein Xeon limitiert voll die 1080 in pCars Regenrennen.

Nee ... ich geh davon dass das BIOS vom Mainboard den i7-6800k oder die DDR4-3000-Riegel nicht unterstützt.

Zuletzt bearbeitet:
mein 3570k @4,5GHz limitiert auch in PCars. ab 30 Autos is das so.

Schickes Teil. Lass mal hören was an OC geht :d. Die Lautstärke würde mich auch interessieren.

Gesendet von meinem Xperia Z5

Nee ... ich geh davon dass das BIOS vom Mainboard den i7-6800k oder die DDR4-3000-Riegel nicht unterstützt.
Bitter.
Zufällig ein Asus board? Die haben doch dieses "ez flash" wo man über nen bestimmten usb Port per stick flashen kann, ohne das irgendwas läuft. Wobei ich gerade nicht ganz sicher bin, wie weit man das runter brechen kann und auch ohne cpu geht. Ich meine mich aber grob zu erinnern, dass da was mit jumper und Knöpfchen am mobo war ^^

Hallo,

für mich ist es an der Zeit mal meine alte 660Ti in den Ruhestand zu schicken. Kaufen will ich mir eine Asus/Gigabyte/Msi 1070 und mal wieder stellt sich mir die Frage, ob das Netzteil, das ich habe, noch ausreicht.
So weit ich weiß würde es mit einer 980Ti noch laufen. In einigen Tests haben aktuellere Rechner nie mehr als 350 Watt gebraucht (bei sehr strapaziösen Tests).

Ich wollte dennoch einfach nur auf Nummer Sicher gehen, dass das Ding noch reicht. System ist links in der Systeminfo aufgelistet.

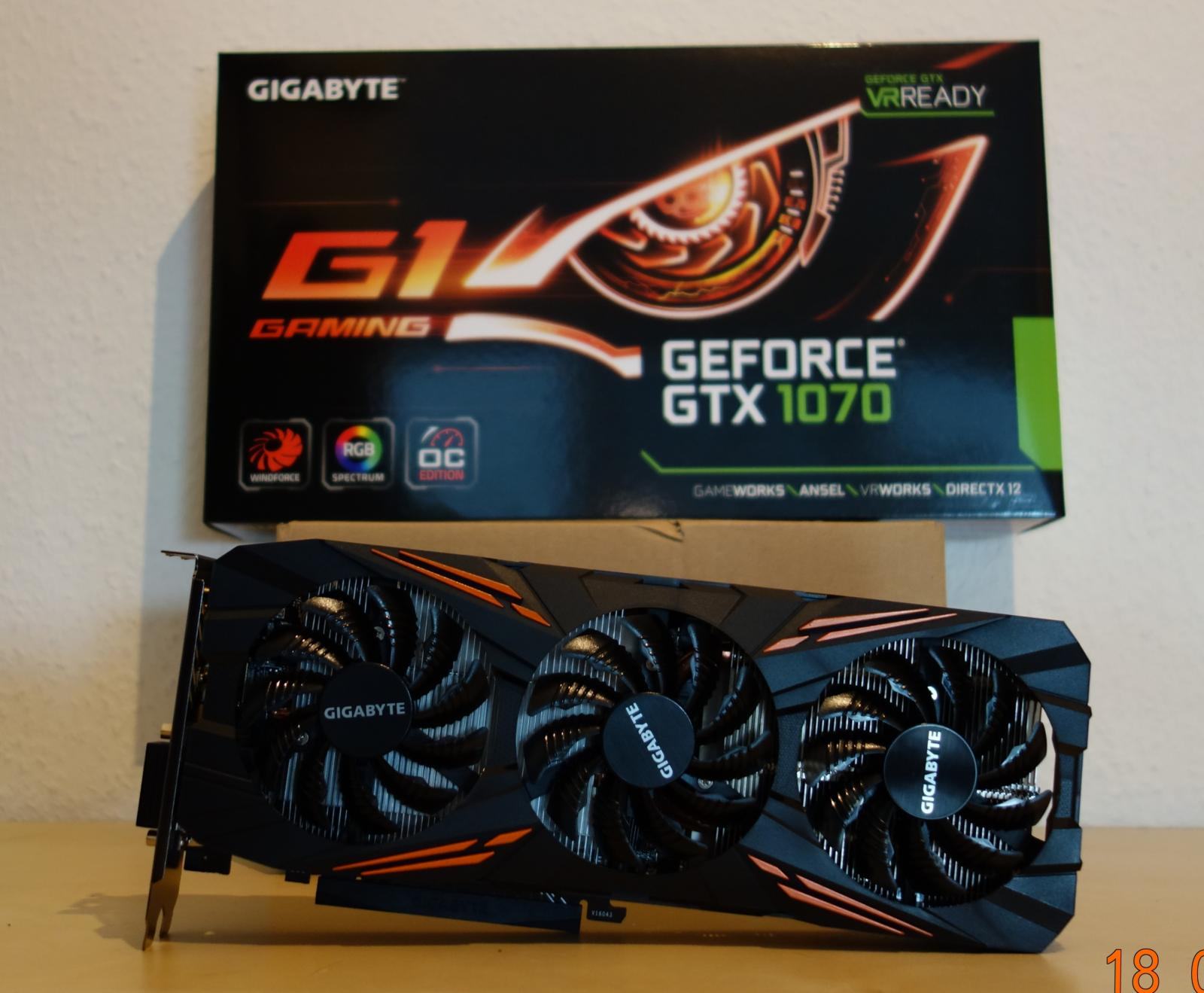

Auch meine Karte bleibt vom Spulenfiepen nicht verschont.
Gut, da ich nur einen 60hz Monitor habe und die Frames auf 60FPS limitiere, hört man aus meinem Fractal Define R5 nichts mehr.

Auch meine Karte bleibt vom Spulenfiepen nicht verschont.
Gut, da ich nur einen 60hz Monitor habe und die Frames auf 60FPS limitiere, hört man aus meinem Fractal Define R5 nichts mehr.

Ist das Spulenfiepen so ausgeprägt, wenn du hohe fps hast? OC würde mich auch interessieren, danke :)

Also mit geschlossenem Gehäuse hört man so gut wie gar nichts. Man könnte auch meinen, dass das Geräusch von den Lüftern käme.
Bei Planet Coaster hört man es schon leicht ab 60FPS (wenn man sein Ohr ans Case hält), bei Subnautica erst ab 120+ FPS, bei Fallout gar nicht, egal wie viele FPS.
Zum Thema OC muss ich mich erst nochmal einlesen, hab da keine Erfahrung.

Zuletzt bearbeitet:
Dann ist's ja noch erträglich, ein Kumpel hat ne Fury da ist das Spulenfiepen extrem zu hören - auch bei geschlossenem Gehäuse.

Alles klar trotzdem danke schon mal :d

Ja, mich stört das jetzt auch nicht. Aber die Lüfter der Karte sind schön leise.

Ja, mich stört das jetzt auch nicht. Aber die Lüfter der Karte sind schön leise.

Glückwunsch zur G1 :bigok:
Bin mal gespannt wie sich die Karte übertaktet verhält.
Halt uns auf dem Laufenden ! :)

Bitter.
Zufällig ein Asus board? Die haben doch dieses "ez flash" wo man über nen bestimmten usb Port per stick flashen kann, ohne das irgendwas läuft. Wobei ich gerade nicht ganz sicher bin, wie weit man das runter brechen kann und auch ohne cpu geht. Ich meine mich aber grob zu erinnern, dass da was mit jumper und Knöpfchen am mobo war ^^

Ist ein EVGA-Board.
Hab dort jetzt ein Support-Ticket eröffnet und den Support kontaktiert.
Der BIOS-Chip ist austauschbar, ich hoff dass EVGA mir ein neuen BIOS-Chip zusendet auf dem das aktuellste BIOS installiert ist und ich das System in Betrieb nehmen kann.

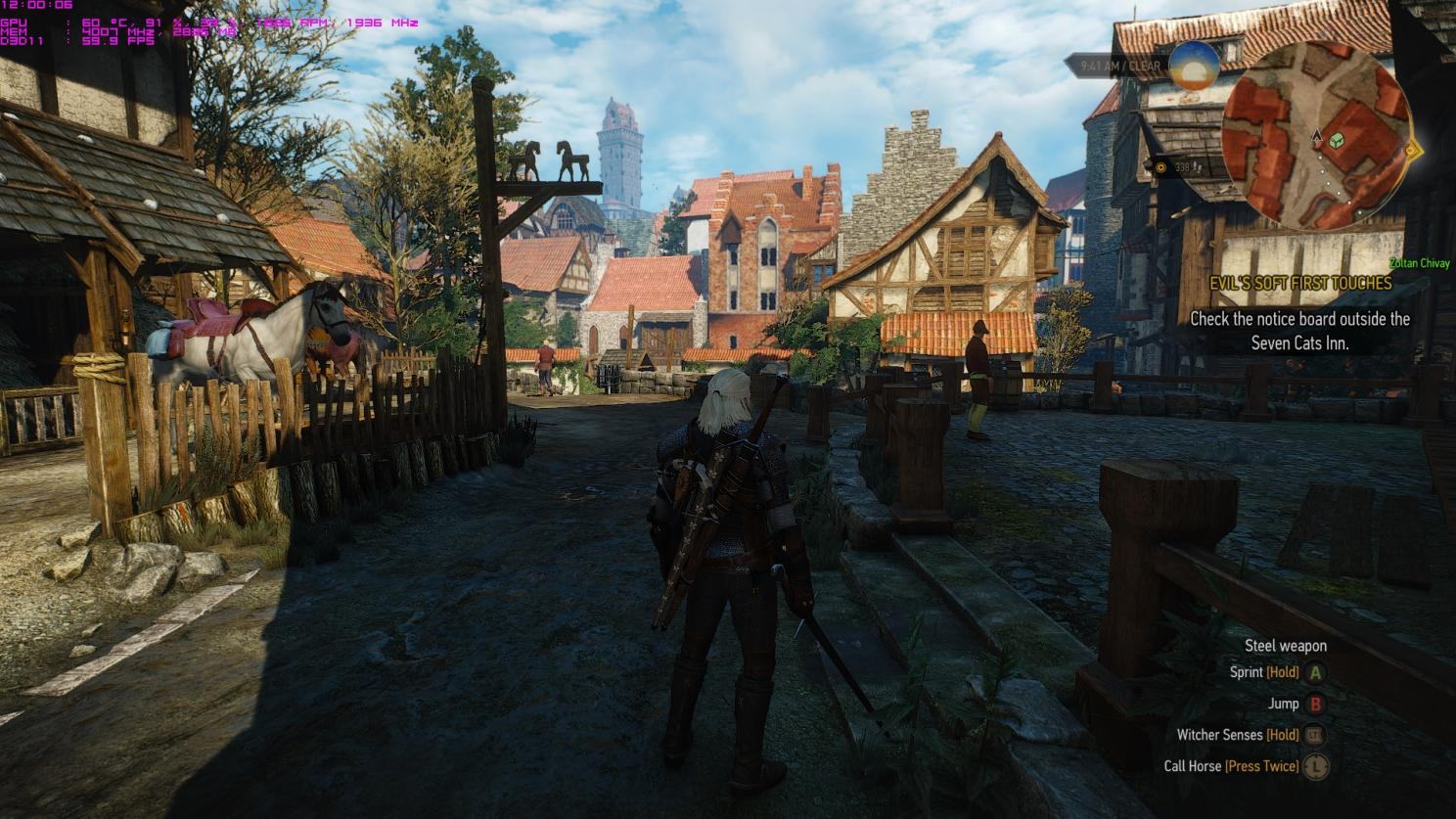

Hier mein Ergebnis nach über 10 Minuten TW3 in Novigrad (Ultra Settings + Hairworks) in butterweichen 60FPS

Neue Bitmap.jpg

Die Karte ist dabei unhörbar und wird nie über 60 Grad warm.

Kleines Update: Die G1 1070 von meinem Kumpel kam eben an. Hat auch extremes Spulenfiepen, laut ihm auch bei geschlossenem Gehäuse stark hörbar und äußerst nervig.

Hab ihm erstmal empfohlen die fps bei 60 festzusetzen.

Wenn ich mit dem Boost Takt runtergehe, wird das Spulenfiepen weniger.

Zuletzt bearbeitet:
bin ich froh, dass meine FE nicht fiept. :) Zumindest hab ich bisher noch nix dahingehend hören können.
Hab mal den Verbrauch gemessen. Idle hab ich 48W und bei Far Cry Primal ca. 210W. Spiel aber mit Vsync.

Vielleicht behalt ich auch die FE und denk über Wakü nach. nen 360iger in die Front, das sollte reichen.

Zuletzt bearbeitet:
So noch nen Frame Limiter reingekloppt und vom fiepen ist nix mehr zu hören. :bigok:

Nix Fiepen bei mir. Alles in Butter. Dufte Knorke die Karte. Warte auf Battlefield. Alle Spiele sind so last gen...nix Crysis, brauch Grafikgalore!

Habe Fertig.

2 Meldungen über Spulenfiepen der G1 1070 ist zwar überhaupt nicht repräsentativ aber, bei 3 Lüftern soll doch im Falle wen was ist es übertüncht werden und bei den hohen Taktraten ist das Spulenfiepen dann auch mehr verständlich.

Fertigungsstreuungen und Glück und Pech mal aussen vor.

Für Spieler mit 120Fps-144Fps ein No Go bei 60Fps interessiert es keinem.

Da werde ich wohl eine 1070FE im Nvidia Referenzdesign mit normalen Taktraten nehmen EVGA oder Zotac

Sofern Sie eine Bestelländerung durchführen möchten und den momentan nicht ab Lager verfügbaren
Artikel durch einen anderen ersetzen.

Netzteiltausch ist ein Versuch, bei den schweren Fällen tauschen auch einige das Mainboard.:fresse2:

Zuletzt bearbeitet:
