[Sammelthread] NVIDIA GeForce GTX 1070 (GP104) Sammelthread + FAQ

NVIDIA GeForce GTX 1070 (GP104) Sammelthread + FAQ


Impressionen der Karte:









Technische Daten der GeForce GTX 1070
  • Chip = GP104-300-A1
  • Fertigung = 16 nm (TSMC)
  • Transistoren = 7,2 Milliarden
  • Die-Größe = 314 mm²
  • Shader-Einheiten = 1.920 (1D) (15 SMM)
  • Texture Mapping Units (TMUs) = 120
  • Raster Operations (ROPs) = 64 (48)
  • Pixelfüllrate = 72,3+ GPixel/s
  • Texelfüllrate = 180,7+ GTexel/s
  • Chiptakt = 1.506 MHz Baseclock + Boost (1.683 MHz) + Max. Boost (~1.880 MHz)
  • Speichertakt = 4.007 MHz
  • Speichergröße = 8.192 MB
  • Speichertyp = GDDR5
  • Speicherinterface = 256 Bit
  • Speicherbandbreite = 256,4 GB/Sek.
  • Shader Model = 5.0
  • DirectX = 12.1
  • Leistungsaufnahme 3D (TDP) = 150 Watt
  • Leistungsaufnahme 2D = ~9 Watt
  • Versorgung über einen 8-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 1 x DL-DVI, 1 x HDMI 2.0, 3 x DisplayPort 1.4
  • Hinweis: Multi-Monitoring = Die Karte kann bis zu fünf Monitore gleichzeitig ansteuern, im Surround-Modus (2D und 3D) maximal drei. !!
  • Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel


Geizhals Link:
GeForce GTX 1070 | Deutschland - Preisvergleich



Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier
oder direkt bei Nvidia


Tools:
Grafikkarten Analyse Tool GPU-Z hier
NVIDIA Inspector (Analyse Tool, OC, erw. Treibersettings) hier
EVGA Precision X hier
MSI Afterburner hier
FurMark VGA Stress Test hier
Futuremark 3D Mark (2013 - Basic Edition) hier
Futuremark 3D Mark 11 (Basic Edition) hier
Unigine Heaven 4.0 Benchmark (Basic Edition) hier
Unigine Valley 1.0 Benchmark (Basic Edition) hier


FAQ (Frequently Asked Questions)

Wie laut ist die Karte?
Die GeForce GTX 1070 erreicht im Leerlauf mit 0,4 Sone genau den selben Wert der 1080. Der Radiallüfter dreht mit ~1.100 RPM bei 27% PWM-Stärke. Unter Last schwankt die Lautheit zwischen 2,5 Sone (~50%) bis zu (max) 2,9 Sone (53% PWM @~2.120 RPM), was deutlich weniger als bei der GTX 1080 ist. Die Maximale Drehzahl des Radiallüfter beträgt @100% 4.000 RPM.

Wie hoch sind die Temperaturen der Karte?
Die Temperatur der GTX 1070 beträgt im Leerlauf vollkommen um die 32 °C. Unter Last (Games) kann die Temperatur auf bis zu 84 °C steigen, wobei das Temperatur-Target genau 83°C beträgt. Sobald die 83°C überschritten werden, wird die Taktrate und Spannung gesenkt, sodass die Karte bei 83°C verweilt. Allerdings erreicht die 1070 zumindest im Freiluftbetrieb gerade so die 80-81 °C, was dazu führt, dass die Karte, anders als bei der 1080, die Taktraten nicht wegen der Temperatur, sondern durch das enge Powerlimit, senkt.

Wie hoch ist der Stromverbrauch?
Die GTX 1070 verbraucht im Leerlauf um die 9 Watt. Unter Last limitiert das Power-Target den maximalen Verbrauch. So verbraucht eine Referenz-GTX 1070, egal ob in Games oder im Furmark, maximal 150 Watt (100% PT). Dank niedriger Spannungen und vor allem der 16nm-Fertigung erreicht die GTX 1070 eine sehr hohe Effizienz.

Passt die Karte in mein Gehäuse?
Bei der GeForce GTX 1070 misst das PCB wieder 26,67 cm, wie bei der allen anderen Referenzmodellen nVidias der letzten Jahre

Die Performance:
Die Karte erreicht im 3DCenter Performance-Index einen Wert von 800% (1080p), bzw. 107% (4K) und ist so im Mittel aller Reviews rund 7% schneller als eine GTX 980 Ti und damit auch schneller als eine Titan X (stock). Die GTX 1080 ist im Vergleich zur 1070 rund 20% (1080p), bzw. 23% schneller (4K).
Launch-Analyse nVidia GeForce GTX 1070 | 3DCenter.org

Overclocking:
Wie schon bei jeder Karte, die auf der Kepler-und Maxwell-Architektur basiert, lässt sich der Takt der neuen Maxwell-GPU über einen "Offset" zur Basistaktrate, welcher sowohl den Basistakt, als auch den Boost-Takt gleichermaßen anhebt ändern. Allerdings bietet GPU Boost 3.0 zum Start der Pascal-Generation eine weitere Möglichkeit an. So kann man per Tool einzelne Takt-/Spannungswerte genau einstellen und bis zu 80 Stufen individuell anpassen.
Für einen ersten Überblick sollte man sich den Artikel zu GPU Boost 3.0 hier anschauen (+ Video)
NVIDIA GeForce GTX 1080 mit Pascal-Architektur im XXL-Test - Hardwareluxx

Zu den bisher erreichten Taktraten:
Die 1070 verhält sich bezüglich der Taktraten sehr ähnlich wie die 1080. Laut den ersten Reviews sollte es machbar sein, dass jede GPU rund 1,95 bis 2,0 GHz erreichen kann. Alles darüber scheint dann wie immer Glück zu sein. Das man kaum höhere Taktraten erreichen konnte liegt in erster Linie daran, dass bei der GTX 1070 das Power Target stark limitiert. So kann man dieses zwar per Tool auf 112% anheben (168 Watt), aber selbst das reicht nicht aus, um konstant die maximal mögliche Taktrate zu erreichen und konstant halten zu können. Mit einer besseren Kühlung und somit kühleren GPU Temperaturen und folglich einer geringeren Verlustleistung sind noch etwas höhere Taktraten erreichbar.

Einen Interessanten Beitrag mit Praxisbezug zum Thema Undervolting hat der User BK-Morheus veröffentlicht. In dem Video sieht man, wie man eine GTX 1070/1080 mit Hilfe des "curve editors" des Afterburners undervolten kann:
https://www.youtube.com/watch?v=UGeGLU8uh9M&ab_channel=BennyLikesTech

Was einer erhöhten OC-Performance noch im Weg stehen kann, ist die Speicherbandbreite. Die 1070 besitzt zwar die Rechenleistung einer 980 Ti oder Titan X, allerdings nur rund 76% deren Speicherbandbreite. Gerade bei hohen GPU-Taktraten kann die durch das 256 Bit breite Speicherinterface und den 8 Gbps starken Speicher erreichte Bandbreite zu gering für eine deutliche Skalierung sein.

Die Folgende Tabelle vergleicht das Verhältnis der Speicherbandbreite mit der Rechenleistung verschiedener Karten / Architekturen:
Karte (Takt @ Referenz)RechenleistungSpeicherbandbreiteRechenleistung pro 1 GB/s
GTX 580 (772/1.544/2.004 MHz)1.581 TFLOPs192,2 GB/s8,22 TFLOP pro 1 GB/s
GTX 680 (1.058/3.004 MHz)3.250 TFLOPs192,3 GB/s16,91 TFLOP pro 1 GB/s
GTX 780 Ti (928/3.500 MHz)5.345 TFLOPs336,0 GB/s15,91 TFLOP pro 1 GB/s
GTX 980 (1.215/3.506 MHz)4.977 TFLOPs224,4 GB/s22,18 TFLOP pro 1 GB/s
GTX 980 Ti (1.075/3.506 MHz)6.054 TFLOPs336,6 GB/s17,99 TFLOP pro 1 GB/s
GTX Titan X (1.075/3.506 MHz)6.605 TFLOPs336,6 GB/s19,62 TFLOP pro 1 GB/s
GTX 1060 (1.709/4.007 MHz)4.375 TFLOPs192,3 GB/s22,75 TFLOP pro 1 GB/s
GTX 1070 (1.683/4.007 MHz)6.463 TFLOPs256,4 GB/s25,21 TFLOP pro 1 GB/s
GTX 1080 (1.733/5.006 MHz)8.873 TFLOPs320,4 GB/s27,69 TFLOP pro 1 GB/s
NVIDIA TITAN X (1.531/5.006 MHz)10.974 TFLOPs480,6 GB/s22,83 TFLOP pro 1 GB/s
P100 (1.481/703 MHz)10.616 TFLOPs719,9 GB/s14,75 TFLOP pro 1 GB/s
Allgemeine Hinweise
Dies ist ein Sammelthread für die GeForce GTX 1070. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten angemessen.

Zuletzt bearbeitet:
Na dann ist ja gut, thx :)

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Auf Grund der "Aufregung" habe ich mal ein 120mm Papst-Lüfter saugend auf den Radiator gesetzt und siehe da :)

Max. 52-53 Grad

3000rpm? :fresse:

so ists doch gleich viel besser. Wird sicher auch länger der Boost gehalten?

Wat weiß ich ... hängt am PWM-Hub vom Gehäuse ... der is leise und gut is :fresse:

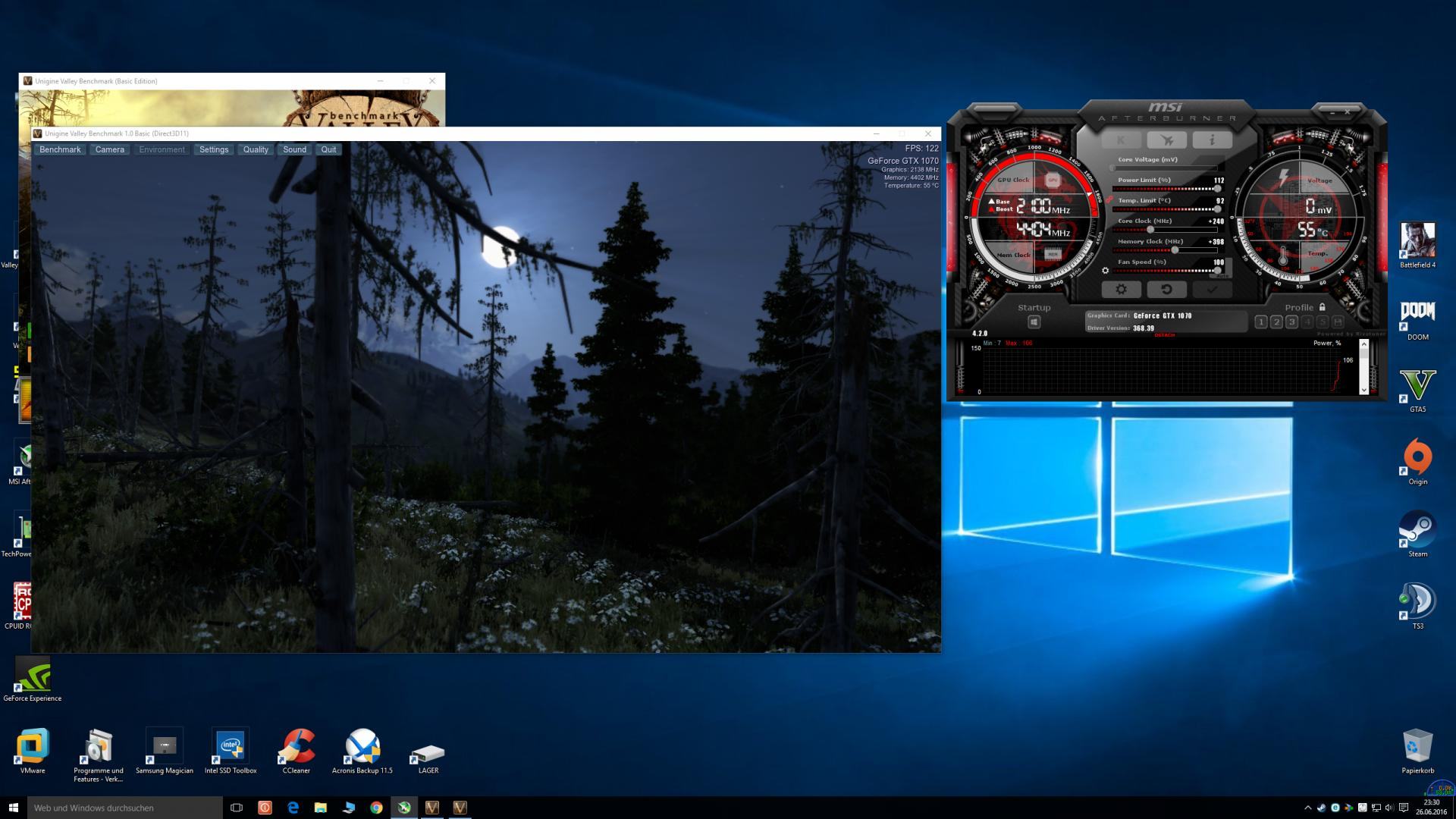

Konstant ist er leider nicht.
Er schwankt während des Belastungstest jetzt nach meinen ersten OC-Versuchen zwischen 2000 und 2100 Mhz.

PT: 112 %
Temp-Target: 92 Grad
GPU Offset: +200 Mhz (2100 Mhz)
Mem Offset: +200 Mhz (4200 Mhz)
Fan Speed: Auto
Temp: bei max. 57 Grad


Zuletzt bearbeitet:
Das ist sehr gut für eine 1070. Und das läuft auch stabil? Wieviel Spannung hast drauf?
Und bist der erste hier der über 2050 kommt.

Gesendet von meinem Nexus 5X mit Tapatalk

echt jetzt? ;) hab nur die power limit ganz nach rechts sonst nichts.....gibts den kein tread mehr wo alle co ergebnisse eingetragen werden?

@Roach13 hast meine pm bekommen?

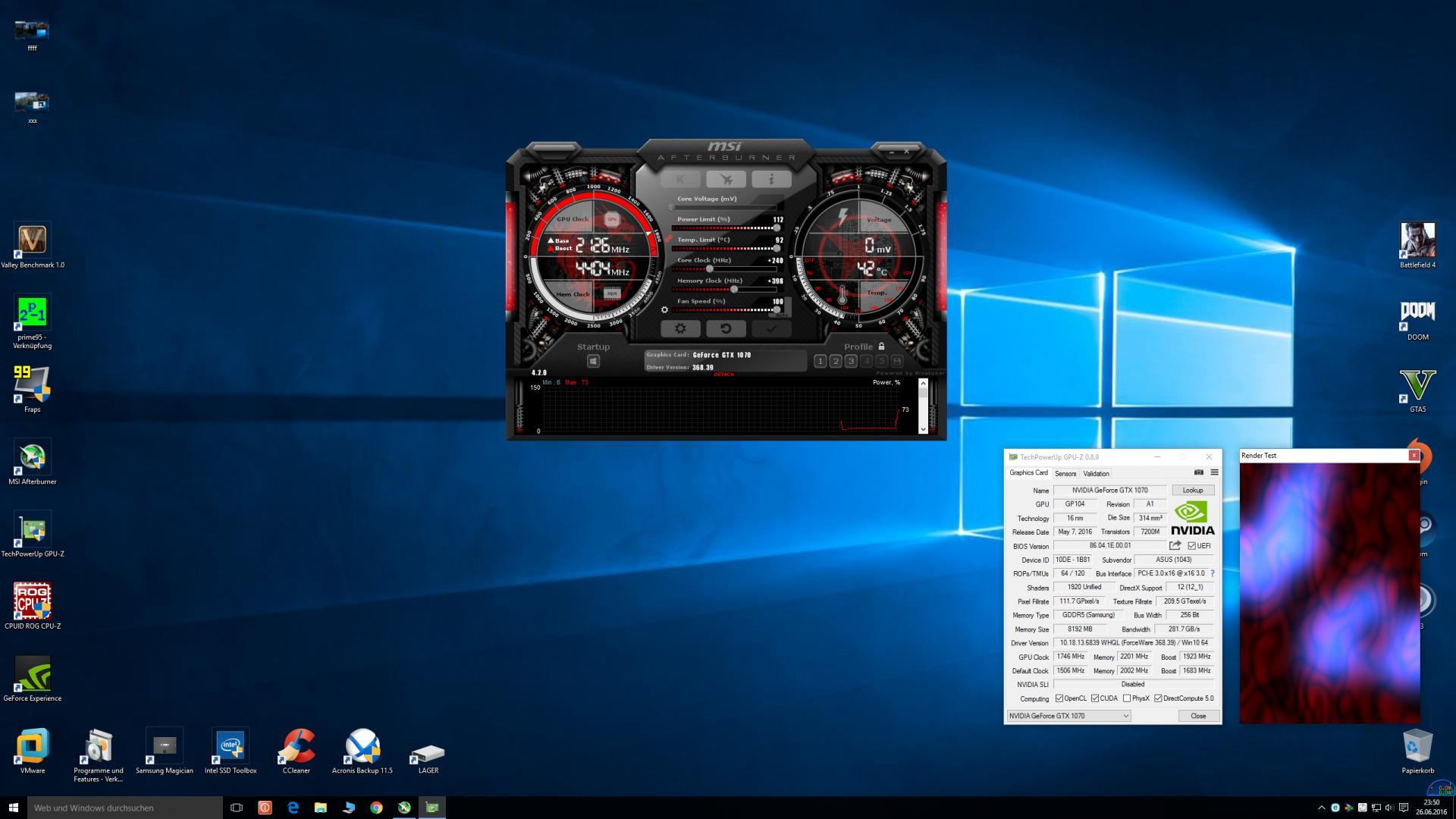

bin jetzt bei 2088xxx.jpg

was da wohl mit wakü auf der gpu noch passieren könnte?^^^

für die v-core brauch mann ein anderes bios oder? (im msi tool passiert nichts wenn ich die v-core ...spannungsregler...anklicke....)

Zuletzt bearbeitet:
Mit deinen Einstellungen im MSI bekomme ich sofort ein reset vom Treiber.

hab ich so glück? und das auch noch ohne plan vom OC^^

Welche 1070 hast du ?

Muss ja nicht heißen das die bei ihm auch so geht ^^
Wie sieht es mit Game Stable aus ?

warum soll die bei einem anderen anders gehen? (hardware abhänig?) noch nicht damit gezoggt

Ja,oder Windows anders. Keine Ahnung.
Bei mir ist bei 2012 ohne Spannungserhöhung Schluss.

Welche aktuelle Custom ist denn zu empfehlen? Die EVGA gefällt mir von der Optik her ja mit am besten. Klar hier und da eine LED ist ganz schön, finde die ASUS ROG allerdings fast zu überladen (jetzt mal rein optisch). Die Gigabyte bekommt man ja auch teils für 460€ ... die Preise scheinen sich langsam anzugleichen. Mal sehen was die rx 480 da noch für Auswirkungen haben wird =)

Ja,oder Windows anders. Keine Ahnung.
Bei mir ist bei 2012 ohne Spannungserhöhung Schluss.


würde mir gerne die evga kaufen also wenn einer interesse hat einfach melden^^ wollt halt unbedingt gleich die erste haben aber mit wakü drauf ist es wohl besser mit der evga!
meine asus macht das alles original! also ohne wakü!

Das Problem ist nur mit 100% Lüfter. Das neue GPU Boost 3.0 ist jetzt noch mehr von der Temperatur abhängig.

hab ich halt vorsichtshalber eingeschaltet....wer richtig oc machen will haut eh ne wakü drauf oder nicht?

Wird Zeit für ein Mod-Bios ... ich war noch nie ein Freund von GPU-Boost und Software-OC :shake:

Zuletzt bearbeitet:
warum soll die bei einem anderen anders gehen? (hardware abhänig?) noch nicht damit gezoggt

es ist schon das ein oder andere gerücht aufgekommen das die FE wesentlich besser für OC gemacht hast als die Customs .. ob das jetzt stimmt oder nicht weis aber keiner. Es fällt aber auf das der eine mit einer FE fast die 2100 Mhz knackt und der andere mit einer Custom bei 2000 Mhz schon zu kämpfen hat.

weil wahrscheinlich die anderen selektiert sind und bei den fe hat man halt glück gehabt^^

mir ist ja nur wichtig, dass die nicht fiepen. Und da hab ich wohl mit meiner Evga Glück gehabt. Bisher war der Karte kein fiepen zu entlocken. Wo die 980 Ti wild gefiept hat, ist bei der Karte Ruhe.

Lässt sich das BIOS der EVGA SC oder FTW eigentlich ohne Weiteres auf die FE flashen ?
Hat das schon jemand getestet ?

Das Bios der SC sollte klappen, da sie auch nur einen 8 Pin Stromstecker hat. Das Bios der FTW könnte auch klappen, hat aber durch den zusätzlichen 8 Pin eine andere Leistungsaufnahme. Ich würde das lassen ;)

Gesendet von meinem Xperia Z5

Morgen Kinder wirds was geben... Ok, nur meine olle JetStream :fresse:


die Karte muss aber leicht sein ^^

Das Bios der SC sollte klappen, da sie auch nur einen 8 Pin Stromstecker hat. Das Bios der FTW könnte auch klappen, hat aber durch den zusätzlichen 8 Pin eine andere Leistungsaufnahme. Ich würde das lassen ;)

Gesendet von meinem Xperia Z5

Ja die SC und die FE von EVGA haben beide die Referenz-Platine.
Besser wär es, Ralle - aber es juckt so in den Fingern :d

GTX 1070/1080 BIOS - Who has it? - Page 7

Zuletzt bearbeitet:
lol ..... habs aber nur ganz kurz laufen lassen da ich nicht genau weiß was ich da mache^^ nicht das was putt geht!



edit: hab eben mal die karte bei standart (idle) lüfter auf 100% und gewartet bis die gpu gut kühl war und dann mal schnell feuer gegeben^^was da wohl unter wasser geht??? gleicher takt +240 und trotzdem höher gegangen da kälter richig?

Zuletzt bearbeitet:
Den Shader-Test von GPU-Z kannste nicht zum Testen nehmen.
Da bekomm ich auch immer den höchsten Boost-Clock angezeigt :)



Wie verhält sich den der Takt bei Spielen ?
Schwankt er oder taktet die Karte konsequent mit dem von dir eingestellten Takt ?

Wenn du was zum Testen / Benchen suchst oder brauchst.
Ich hab mir für 11 € bei Steam 3D Mark und PC Mark 8 im Bundle geholt: http://store.steampowered.com/sub/93529/

Zuletzt bearbeitet:
Wird ne Teil-Lieferung, bekommst erst das Zubehör und ne Woche später dann die Karte ;)

wobei ich sagen muss, daß mir das nix ausmacht, solange die karte leise, die temps im grünen bereich sind und sie ohne probleme läuft. palit war vorher einigen jahren sicher noch ein billig hersteller. aber seit der jetstream reihe haben sie sich einen sehr guten namen erarbeitet.
