[Sammelthread] NVIDIA GeForce GTX 1070 (GP104) Sammelthread + FAQ

NVIDIA GeForce GTX 1070 (GP104) Sammelthread + FAQ


Impressionen der Karte:









Technische Daten der GeForce GTX 1070
  • Chip = GP104-300-A1
  • Fertigung = 16 nm (TSMC)
  • Transistoren = 7,2 Milliarden
  • Die-Größe = 314 mm²
  • Shader-Einheiten = 1.920 (1D) (15 SMM)
  • Texture Mapping Units (TMUs) = 120
  • Raster Operations (ROPs) = 64 (48)
  • Pixelfüllrate = 72,3+ GPixel/s
  • Texelfüllrate = 180,7+ GTexel/s
  • Chiptakt = 1.506 MHz Baseclock + Boost (1.683 MHz) + Max. Boost (~1.880 MHz)
  • Speichertakt = 4.007 MHz
  • Speichergröße = 8.192 MB
  • Speichertyp = GDDR5
  • Speicherinterface = 256 Bit
  • Speicherbandbreite = 256,4 GB/Sek.
  • Shader Model = 5.0
  • DirectX = 12.1
  • Leistungsaufnahme 3D (TDP) = 150 Watt
  • Leistungsaufnahme 2D = ~9 Watt
  • Versorgung über einen 8-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 1 x DL-DVI, 1 x HDMI 2.0, 3 x DisplayPort 1.4
  • Hinweis: Multi-Monitoring = Die Karte kann bis zu fünf Monitore gleichzeitig ansteuern, im Surround-Modus (2D und 3D) maximal drei. !!
  • Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel


Geizhals Link:
GeForce GTX 1070 | Deutschland - Preisvergleich



Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier
oder direkt bei Nvidia


Tools:
Grafikkarten Analyse Tool GPU-Z hier
NVIDIA Inspector (Analyse Tool, OC, erw. Treibersettings) hier
EVGA Precision X hier
MSI Afterburner hier
FurMark VGA Stress Test hier
Futuremark 3D Mark (2013 - Basic Edition) hier
Futuremark 3D Mark 11 (Basic Edition) hier
Unigine Heaven 4.0 Benchmark (Basic Edition) hier
Unigine Valley 1.0 Benchmark (Basic Edition) hier


FAQ (Frequently Asked Questions)

Wie laut ist die Karte?
Die GeForce GTX 1070 erreicht im Leerlauf mit 0,4 Sone genau den selben Wert der 1080. Der Radiallüfter dreht mit ~1.100 RPM bei 27% PWM-Stärke. Unter Last schwankt die Lautheit zwischen 2,5 Sone (~50%) bis zu (max) 2,9 Sone (53% PWM @~2.120 RPM), was deutlich weniger als bei der GTX 1080 ist. Die Maximale Drehzahl des Radiallüfter beträgt @100% 4.000 RPM.

Wie hoch sind die Temperaturen der Karte?
Die Temperatur der GTX 1070 beträgt im Leerlauf vollkommen um die 32 °C. Unter Last (Games) kann die Temperatur auf bis zu 84 °C steigen, wobei das Temperatur-Target genau 83°C beträgt. Sobald die 83°C überschritten werden, wird die Taktrate und Spannung gesenkt, sodass die Karte bei 83°C verweilt. Allerdings erreicht die 1070 zumindest im Freiluftbetrieb gerade so die 80-81 °C, was dazu führt, dass die Karte, anders als bei der 1080, die Taktraten nicht wegen der Temperatur, sondern durch das enge Powerlimit, senkt.

Wie hoch ist der Stromverbrauch?
Die GTX 1070 verbraucht im Leerlauf um die 9 Watt. Unter Last limitiert das Power-Target den maximalen Verbrauch. So verbraucht eine Referenz-GTX 1070, egal ob in Games oder im Furmark, maximal 150 Watt (100% PT). Dank niedriger Spannungen und vor allem der 16nm-Fertigung erreicht die GTX 1070 eine sehr hohe Effizienz.

Passt die Karte in mein Gehäuse?
Bei der GeForce GTX 1070 misst das PCB wieder 26,67 cm, wie bei der allen anderen Referenzmodellen nVidias der letzten Jahre

Die Performance:
Die Karte erreicht im 3DCenter Performance-Index einen Wert von 800% (1080p), bzw. 107% (4K) und ist so im Mittel aller Reviews rund 7% schneller als eine GTX 980 Ti und damit auch schneller als eine Titan X (stock). Die GTX 1080 ist im Vergleich zur 1070 rund 20% (1080p), bzw. 23% schneller (4K).
Launch-Analyse nVidia GeForce GTX 1070 | 3DCenter.org

Overclocking:
Wie schon bei jeder Karte, die auf der Kepler-und Maxwell-Architektur basiert, lässt sich der Takt der neuen Maxwell-GPU über einen "Offset" zur Basistaktrate, welcher sowohl den Basistakt, als auch den Boost-Takt gleichermaßen anhebt ändern. Allerdings bietet GPU Boost 3.0 zum Start der Pascal-Generation eine weitere Möglichkeit an. So kann man per Tool einzelne Takt-/Spannungswerte genau einstellen und bis zu 80 Stufen individuell anpassen.
Für einen ersten Überblick sollte man sich den Artikel zu GPU Boost 3.0 hier anschauen (+ Video)
NVIDIA GeForce GTX 1080 mit Pascal-Architektur im XXL-Test - Hardwareluxx

Zu den bisher erreichten Taktraten:
Die 1070 verhält sich bezüglich der Taktraten sehr ähnlich wie die 1080. Laut den ersten Reviews sollte es machbar sein, dass jede GPU rund 1,95 bis 2,0 GHz erreichen kann. Alles darüber scheint dann wie immer Glück zu sein. Das man kaum höhere Taktraten erreichen konnte liegt in erster Linie daran, dass bei der GTX 1070 das Power Target stark limitiert. So kann man dieses zwar per Tool auf 112% anheben (168 Watt), aber selbst das reicht nicht aus, um konstant die maximal mögliche Taktrate zu erreichen und konstant halten zu können. Mit einer besseren Kühlung und somit kühleren GPU Temperaturen und folglich einer geringeren Verlustleistung sind noch etwas höhere Taktraten erreichbar.

Einen Interessanten Beitrag mit Praxisbezug zum Thema Undervolting hat der User BK-Morheus veröffentlicht. In dem Video sieht man, wie man eine GTX 1070/1080 mit Hilfe des "curve editors" des Afterburners undervolten kann:
https://www.youtube.com/watch?v=UGeGLU8uh9M&ab_channel=BennyLikesTech

Was einer erhöhten OC-Performance noch im Weg stehen kann, ist die Speicherbandbreite. Die 1070 besitzt zwar die Rechenleistung einer 980 Ti oder Titan X, allerdings nur rund 76% deren Speicherbandbreite. Gerade bei hohen GPU-Taktraten kann die durch das 256 Bit breite Speicherinterface und den 8 Gbps starken Speicher erreichte Bandbreite zu gering für eine deutliche Skalierung sein.

Die Folgende Tabelle vergleicht das Verhältnis der Speicherbandbreite mit der Rechenleistung verschiedener Karten / Architekturen:
Karte (Takt @ Referenz)RechenleistungSpeicherbandbreiteRechenleistung pro 1 GB/s
GTX 580 (772/1.544/2.004 MHz)1.581 TFLOPs192,2 GB/s8,22 TFLOP pro 1 GB/s
GTX 680 (1.058/3.004 MHz)3.250 TFLOPs192,3 GB/s16,91 TFLOP pro 1 GB/s
GTX 780 Ti (928/3.500 MHz)5.345 TFLOPs336,0 GB/s15,91 TFLOP pro 1 GB/s
GTX 980 (1.215/3.506 MHz)4.977 TFLOPs224,4 GB/s22,18 TFLOP pro 1 GB/s
GTX 980 Ti (1.075/3.506 MHz)6.054 TFLOPs336,6 GB/s17,99 TFLOP pro 1 GB/s
GTX Titan X (1.075/3.506 MHz)6.605 TFLOPs336,6 GB/s19,62 TFLOP pro 1 GB/s
GTX 1060 (1.709/4.007 MHz)4.375 TFLOPs192,3 GB/s22,75 TFLOP pro 1 GB/s
GTX 1070 (1.683/4.007 MHz)6.463 TFLOPs256,4 GB/s25,21 TFLOP pro 1 GB/s
GTX 1080 (1.733/5.006 MHz)8.873 TFLOPs320,4 GB/s27,69 TFLOP pro 1 GB/s
NVIDIA TITAN X (1.531/5.006 MHz)10.974 TFLOPs480,6 GB/s22,83 TFLOP pro 1 GB/s
P100 (1.481/703 MHz)10.616 TFLOPs719,9 GB/s14,75 TFLOP pro 1 GB/s
Allgemeine Hinweise
Dies ist ein Sammelthread für die GeForce GTX 1070. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten angemessen.

Zuletzt bearbeitet:
was genau soll hier denn so stehen? ;)

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Antworten auf Fragen??

dazu müsste es erstmal fragen geben :)

Ernsthaft? Siehe Post 12433.

Hab die letzten Monate denn Thread nicht mehr beobachtet. Gibt es für die EVGA GTX 1070 FTW was neues in Sachen Bios?
Nicht dass ich wüsste. Ich hab auch die FTW, aber warum willst du ein anderes BIOS?

So besser? ;)

Gesendet von meinem Xperia XZ

wenn keiner ne 1070 Ti hier hat - passiert hier auch wenig - bzw. neue Nutzer die um Rat fragen.

Wir haben uns ja alle schon sehr gut mit unseren Karten auseinander gesetzt.

@ iWebi

seit wann hast du denn den Intel 6 Kerner ? geköpft ?

Seit ca 2 Monaten. Nein nicht geköpft.

Gesendet von meinem SM-G935F mit Tapatalk

Kumpel holt sich jetzt auch nen Intel 6 Kerner (i7-8700k + Silent Loop) - mal schauen wie die CPU so abgeht.

Ich werde auf jeden Fall 1,2 Tests machen - es kommt eine 1080 Ti rein :) - ich werde berichten.

Also ich habe da noch ne Frage bezüglich des PCB der 1070 FTW, 1070Ti und der 1080 FTW. Haben die das selbe PCB? Hintergrund ist ein Monitorwechsel auf WQHD...bin mir unsicher ob die 1070 FTW das stämmt.

1070 FTW und 1080 FTW haben auf jeden Fall das gleiche PCB,bei der 1070 ti kann das noch keiner genau Sagen,aber bin mir fast Sicher,das die auch das gleiche PCB bekommen hat.

Zuletzt bearbeitet:
Die EK-Backplate passt ohne Anpassungsarbeiten auf den FE-Luftkühler.



Wem die Original Backplate zu hässlich ist und die Rückseite der VRM auch mitkühlen möchte, kann ich den Umbau empfehlen :wink:

Zuletzt bearbeitet:
kannst du mal Bilder von der Front machen ?

ist jetzt der Radial Lüfter noch drauf ?
oder wie werden VRM und VRAM gekühlt ?

Schau mal:
[Sammelthread] NVIDIA GeForce GTX 1070 (GP104) Sammelthread + FAQ - Seite 49
oder
[Sammelthread] NVIDIA GeForce GTX 1070 (GP104) Sammelthread + FAQ - Seite 49
oder
[Sammelthread] NVIDIA GeForce GTX 1070 (GP104) Sammelthread + FAQ - Seite 155

Sind zwar nicht mehr ganz aktuell weil mittlerweile eine Corsair H105 AiO drauf sitzt, aber der Aufbau ist identisch.

Der Radial-Lüfter ist noch drauf und bleibt dank der Lüfter-Kurve des Hybrid-BIOS leise.
VRMs und VRAMs werden durch Backplate, Radial-Lüfter und Alu-Kühlerkörper gekühlt.

Zuletzt bearbeitet:
cool - Danke dir :) sieht gut aus ... extra lackiert hätte ich die Alukühlkörper wohl nicht - passt so natürlich besser zum Gesamtbild ;)

Hast du auch den Mod für das Powerlimit gemacht ?

Dank dir :)

Ich bin kein Fan von Software-Übertaktungen.
Für mich kommt eigentlich nur die Anpassung des BIOS in Frage und somit hab ich den Mod nicht durchgeführt :)

Meint er nicht eher, den Mod bei dem die Widerstände überbrückt werden und die Karte frei vom Powerlimit arbeiten kann.?.

Den meint er ja :)
Aber der Mod bringt nur etwas wenn man nachträglich mit Software die Taktraten anpasst und genau davon bin ich kein Fan von.

Die Software würd ich nur zum Testen von gewissen Taktraten nutzen und anschließend im BIOS der Karte hinterlegen, aber das is halt momentan noch Wunschdenken :d

Das bleibt auch leider Wunschdenken... Ich versteh das, aber auf 10-20% Leistung verzichten, wegen dem MSI Afterburner, den ich immer mit laufen lasse, würde ich nicht.
Wo ist der gute alte Bios Mod nur hin ;)

MSI Afterburner stört mich überhaupt nicht

auch ich habe früher seh stark darauf geachtet bloß keine SW im Hintergrund laufen zu lassen.

Ich lasse lieber MSI AB laufen und stelle mir Lüfterkurve, Powerlimit und Undervolting für stabileren Takt ein

und lasse dafür den ganzen Win10 App Müll weg.
;) Eine Genugtuung für mein Gewissen ;)

ein wechsel von 1070 FTW @ 2050 MHz auf 1070ti oder 1080 bringt nicht wirklich was oder ? mir junckt es nur wieder bisschen :d

Dein nächstes Upgrade beginnt mit 1080 und endet mit ti ;) Ein kleineres Upgrade lohnt sich kaum.

Von gtx 1070 sollte man höchstens auf 1080(ti) wandern.

Wenn man über 1080p unterwegs ist. Werde meine kleine 1070 evtl auch nächstes Jahr gegen eine 1080(ti) tauschen, da ich in 1080p sie schon ausreizen kann zusammen mit dem Stream.

Würde jedoch nie von 1070 auf 1070ti oder nur 1080 upgraden.

Muss nur schaffen meinen kleinen 5820k wieder stabil über 4 GHz zu takten, iwie hab ich den OC-Flow verloren. Damit die 1070 genügend Vorpower hat fürn 170 Hz Monitor ;)

Zwischen einer gtx 1070 & 1070ti liegt zu wenig als das man den Wechsel in Erwägung ziehen sollte, bei 1080 bzw 1080ti wächst der Sprung schon an bei GDDR5 gegen GDDR5X.

Ob 8 oder 11 GB machen kaum nen Unterschied bei den meisten Auflösungen wenn man nicht gerade mit HighRes Texture Packs siehe Skyrim.

Mich persönlich reizen die 11 GB weniger als GDDR5X und der höhere Speicher.

Eigentlich ist jetzt ein Aufrüsten von der 1070 eh nicht lohnenswert ;). Mai 2018 kommen neue Karten. Was dann, vermutlich eine 1170 mit ca 1080TI Leistung für rund 530 Euro ( so halte ich es für sehr realistisch, sofern Nvidia nicht gänzlich zurück lehnt) 1180 mit +20%.

Ich denke Ref vs Ref
1170 ereicht 95% der 1080Ti und die 1180 erreicht 115% der 1080TI

Mich juckt es auch schon wieder gewaltig, aber mein Verstand sagt du sollst warten, bis die neuen kommen. Jetzt kein gefasel, man kann immer warten. 1070 und 1080 sind wie alt? ;) Soll ja kein generelles warten auf eventuelle neue Produkte sein. Aber Nvidia steht mit der neuen Gen vor der Tür.

Am liebsten würde ich mal wieder zu AMD wechseln... Eine optimierte Vega 64 (power safe Bios 1 mit uv und höherem PT) könnte auf dauer recht nah an der 1080TI sein. Aber wie gesagt, Nvidia steht vor der Tür

Ich würde mir jetzt auch keine Ti mehr kaufen. Die 70er Reihe ist eigentlich auch die vernünftigste wenn man Preis Leistung betrachtet. Mitte nächsten Jahres wird sie wohl wieder die zweitschnellste Karte mit geringem Abstand zur 80er aber deutlich günstiger. Bei der 1080 hatte ich mich wirklich geärgert, um die 800 Euro gezahlt haben zu müssen, während es später dafür die Ti gab. Überhaupt finde ich die Ti Reihe nicht so interessant, weil diese so spät erscheint, das man davon ausgehen kann, die gleiche Leistung deutlich günstiger und auch effizienter dank neuer Technik nur ein Jahr später zu erhalten, sprich die Ti wird zu schnell alt, während die 70 er 2 Jahre in ihrer Klasse aktuell ist und treiberseitig so länger optimiert wird. Klar wenn man jederzeit die maximale Leistung braucht, muss man zur Ti greifen, Nvidia macht das schon geschickt, eine Serie auf 2 Jahre zu strecken so kann man erstmal Mittelklasse zur High End Preisen veräußern, um dann mit dem richtigen Top Dog erneut kassieren zu können.

Gesendet von meinem GT-I9300 mit Tapatalk

Naja wenn man der Zeit keine Grafikkarte hat oder eben eine, mit welcher man Spiele in einer bestimmten Auflösung, bestimmten Details und einem bestimmten FPS Wert nicht spielen kann, dann lohnt sich ein Kauf einer aktuellen GTX Karte schon. Jedoch ist ein Upgrade von einer GTX1070 wirklich nicht empfehlenswert und wenn man eine Karte kauft, dann eine günstige GTX1080, da diese minimal teurer ist als eine GTX1070/1070Ti aber mehr Leistung hat.

So, konnte jetzt auch etwas testen (Inno3D X3). Ab Werk kommt die Karte schon gut optimiert - Startboost 2025 MHz und bleibt bei ~2GHz. VRAM bei 4100 MHz (Micron..). Powerlimit dürfte bei 100%=180W liegen -> limitiert @Werk eigentlich nicht. Lüfter sind sehr leise (Maximaldrehzahl bei 1500 RPM, @Werk max. 72% = ~1300 rpm). Klar, der Kühler schlägt sich gut - wird so auch auf der 1080(Ti) verbaut mit höheren Lüfterdrehzahlen. Über 65 Grad ist die Karte noch nicht gekommen. Karte hat das Referenz-PCB.

Benchstable sind 2150 MHz (Offset alles @max). VRAM bei 4550 MHz. Läuft so bisher überall durch ohne Artefakte/Abstürze.

Benchrig: 2500K @4850 MHz / 2x4 GB 1615 MHz -> GPU Score interessant :fresse:

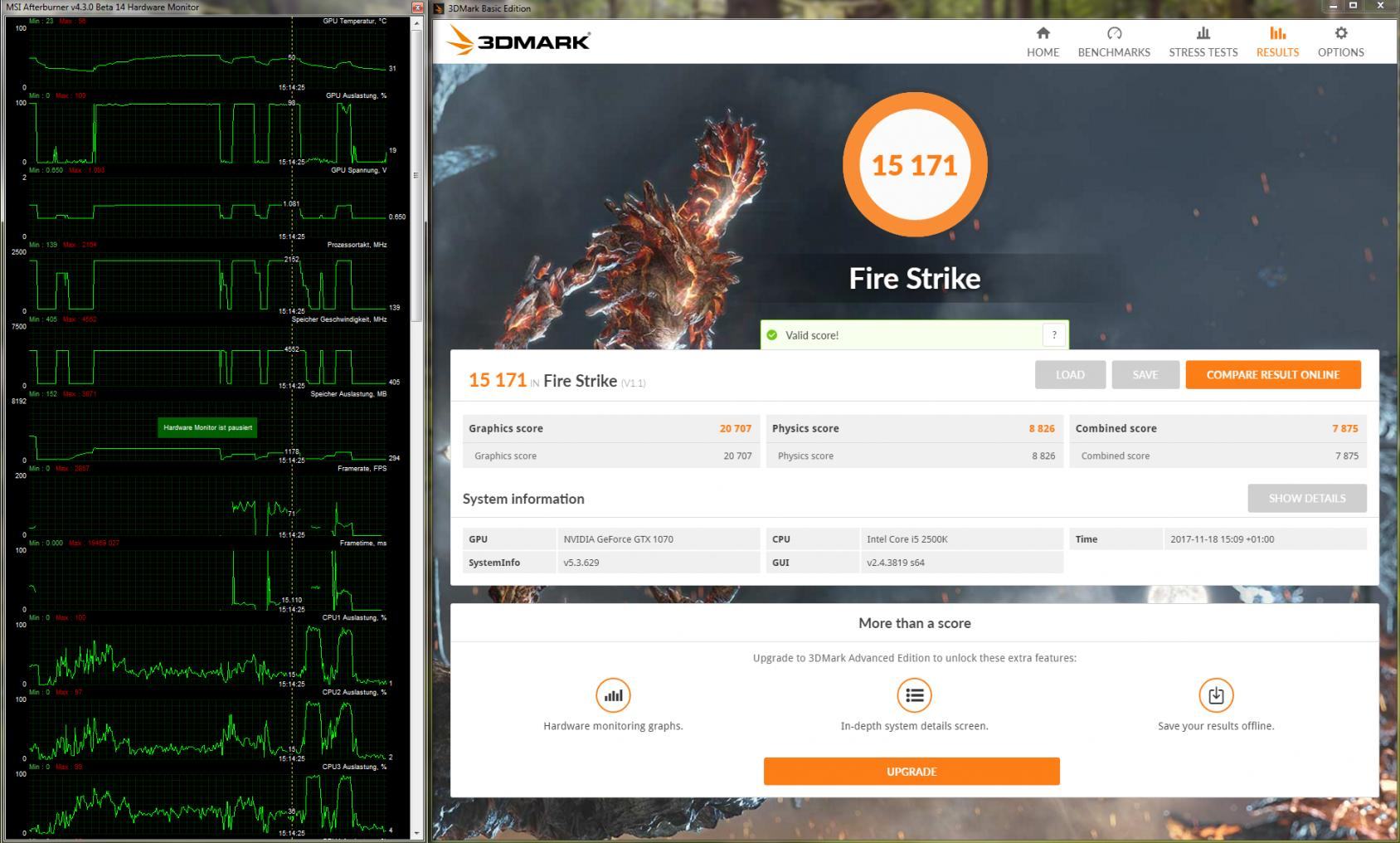

Firestrike:

3DM11:
https://www.3dmark.com/3dm11/12497051

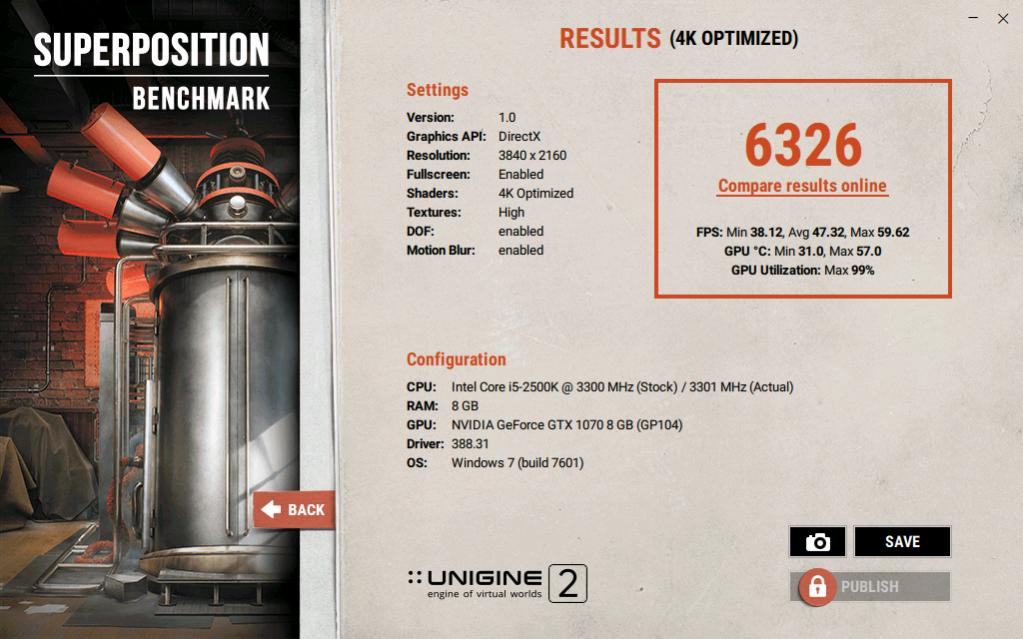

Superposition 4K:



Superposition 4K @~2040/4500

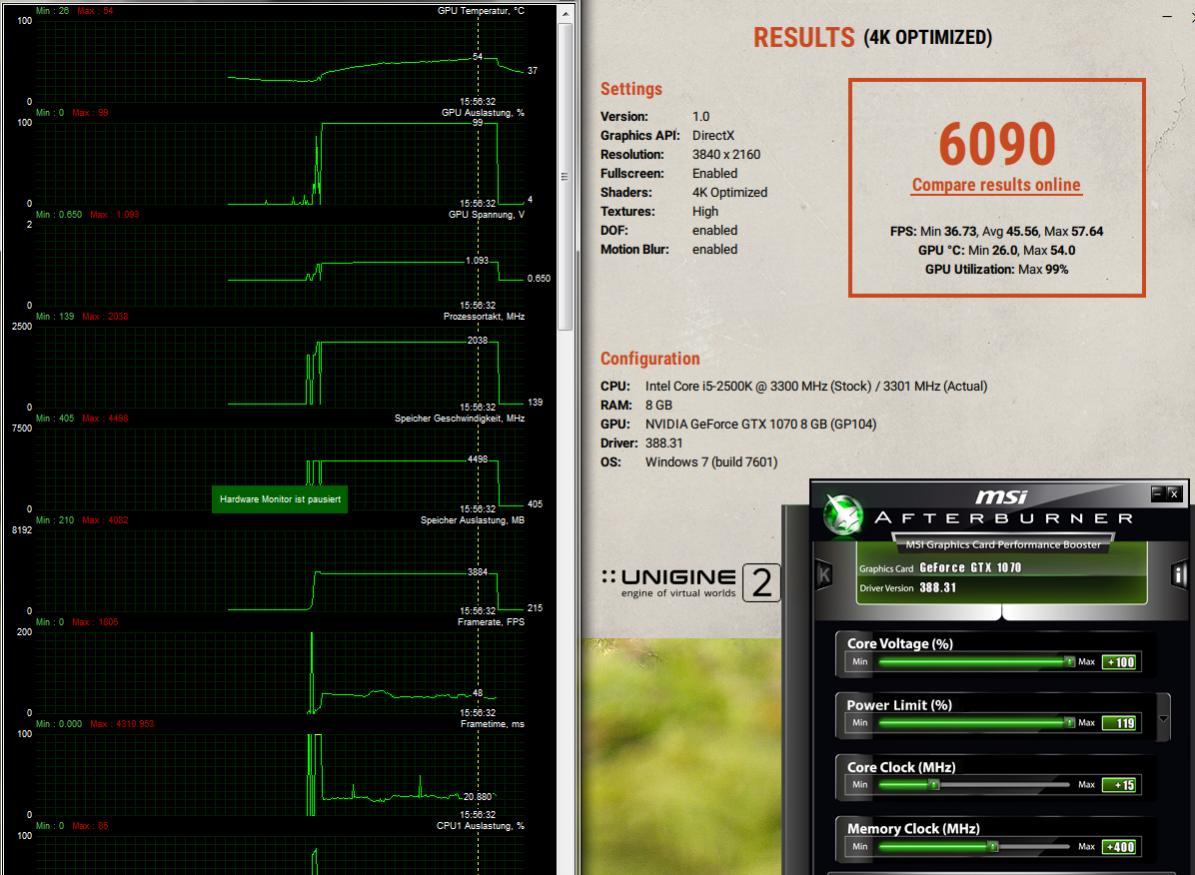

Offset:

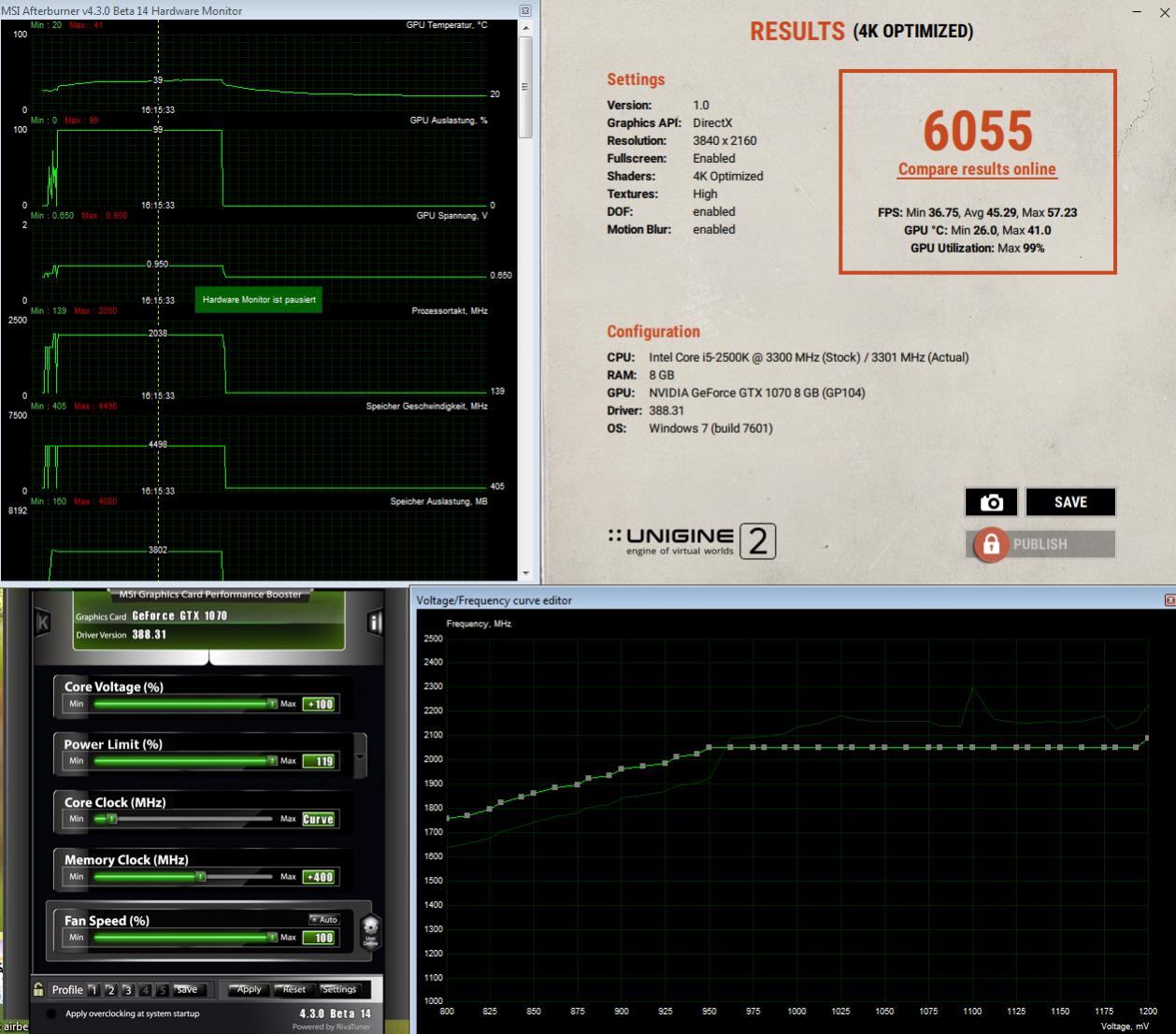

Und einmal Undervolting @ 0,950V @Curve:

Curve sollte also recht oke sein, nur geringer Leistungsverlust. 2040/2025@0,950V läuft soweit gamestable.

Zuletzt bearbeitet:
