[Sammelthread] NVIDIA GeForce GTX 1070 (GP104) Sammelthread + FAQ

NVIDIA GeForce GTX 1070 (GP104) Sammelthread + FAQ


Impressionen der Karte:









Technische Daten der GeForce GTX 1070
  • Chip = GP104-300-A1
  • Fertigung = 16 nm (TSMC)
  • Transistoren = 7,2 Milliarden
  • Die-Größe = 314 mm²
  • Shader-Einheiten = 1.920 (1D) (15 SMM)
  • Texture Mapping Units (TMUs) = 120
  • Raster Operations (ROPs) = 64 (48)
  • Pixelfüllrate = 72,3+ GPixel/s
  • Texelfüllrate = 180,7+ GTexel/s
  • Chiptakt = 1.506 MHz Baseclock + Boost (1.683 MHz) + Max. Boost (~1.880 MHz)
  • Speichertakt = 4.007 MHz
  • Speichergröße = 8.192 MB
  • Speichertyp = GDDR5
  • Speicherinterface = 256 Bit
  • Speicherbandbreite = 256,4 GB/Sek.
  • Shader Model = 5.0
  • DirectX = 12.1
  • Leistungsaufnahme 3D (TDP) = 150 Watt
  • Leistungsaufnahme 2D = ~9 Watt
  • Versorgung über einen 8-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 1 x DL-DVI, 1 x HDMI 2.0, 3 x DisplayPort 1.4
  • Hinweis: Multi-Monitoring = Die Karte kann bis zu fünf Monitore gleichzeitig ansteuern, im Surround-Modus (2D und 3D) maximal drei. !!
  • Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel


Geizhals Link:
GeForce GTX 1070 | Deutschland - Preisvergleich



Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier
oder direkt bei Nvidia


Tools:
Grafikkarten Analyse Tool GPU-Z hier
NVIDIA Inspector (Analyse Tool, OC, erw. Treibersettings) hier
EVGA Precision X hier
MSI Afterburner hier
FurMark VGA Stress Test hier
Futuremark 3D Mark (2013 - Basic Edition) hier
Futuremark 3D Mark 11 (Basic Edition) hier
Unigine Heaven 4.0 Benchmark (Basic Edition) hier
Unigine Valley 1.0 Benchmark (Basic Edition) hier


FAQ (Frequently Asked Questions)

Wie laut ist die Karte?
Die GeForce GTX 1070 erreicht im Leerlauf mit 0,4 Sone genau den selben Wert der 1080. Der Radiallüfter dreht mit ~1.100 RPM bei 27% PWM-Stärke. Unter Last schwankt die Lautheit zwischen 2,5 Sone (~50%) bis zu (max) 2,9 Sone (53% PWM @~2.120 RPM), was deutlich weniger als bei der GTX 1080 ist. Die Maximale Drehzahl des Radiallüfter beträgt @100% 4.000 RPM.

Wie hoch sind die Temperaturen der Karte?
Die Temperatur der GTX 1070 beträgt im Leerlauf vollkommen um die 32 °C. Unter Last (Games) kann die Temperatur auf bis zu 84 °C steigen, wobei das Temperatur-Target genau 83°C beträgt. Sobald die 83°C überschritten werden, wird die Taktrate und Spannung gesenkt, sodass die Karte bei 83°C verweilt. Allerdings erreicht die 1070 zumindest im Freiluftbetrieb gerade so die 80-81 °C, was dazu führt, dass die Karte, anders als bei der 1080, die Taktraten nicht wegen der Temperatur, sondern durch das enge Powerlimit, senkt.

Wie hoch ist der Stromverbrauch?
Die GTX 1070 verbraucht im Leerlauf um die 9 Watt. Unter Last limitiert das Power-Target den maximalen Verbrauch. So verbraucht eine Referenz-GTX 1070, egal ob in Games oder im Furmark, maximal 150 Watt (100% PT). Dank niedriger Spannungen und vor allem der 16nm-Fertigung erreicht die GTX 1070 eine sehr hohe Effizienz.

Passt die Karte in mein Gehäuse?
Bei der GeForce GTX 1070 misst das PCB wieder 26,67 cm, wie bei der allen anderen Referenzmodellen nVidias der letzten Jahre

Die Performance:
Die Karte erreicht im 3DCenter Performance-Index einen Wert von 800% (1080p), bzw. 107% (4K) und ist so im Mittel aller Reviews rund 7% schneller als eine GTX 980 Ti und damit auch schneller als eine Titan X (stock). Die GTX 1080 ist im Vergleich zur 1070 rund 20% (1080p), bzw. 23% schneller (4K).
Launch-Analyse nVidia GeForce GTX 1070 | 3DCenter.org

Overclocking:
Wie schon bei jeder Karte, die auf der Kepler-und Maxwell-Architektur basiert, lässt sich der Takt der neuen Maxwell-GPU über einen "Offset" zur Basistaktrate, welcher sowohl den Basistakt, als auch den Boost-Takt gleichermaßen anhebt ändern. Allerdings bietet GPU Boost 3.0 zum Start der Pascal-Generation eine weitere Möglichkeit an. So kann man per Tool einzelne Takt-/Spannungswerte genau einstellen und bis zu 80 Stufen individuell anpassen.
Für einen ersten Überblick sollte man sich den Artikel zu GPU Boost 3.0 hier anschauen (+ Video)
NVIDIA GeForce GTX 1080 mit Pascal-Architektur im XXL-Test - Hardwareluxx

Zu den bisher erreichten Taktraten:
Die 1070 verhält sich bezüglich der Taktraten sehr ähnlich wie die 1080. Laut den ersten Reviews sollte es machbar sein, dass jede GPU rund 1,95 bis 2,0 GHz erreichen kann. Alles darüber scheint dann wie immer Glück zu sein. Das man kaum höhere Taktraten erreichen konnte liegt in erster Linie daran, dass bei der GTX 1070 das Power Target stark limitiert. So kann man dieses zwar per Tool auf 112% anheben (168 Watt), aber selbst das reicht nicht aus, um konstant die maximal mögliche Taktrate zu erreichen und konstant halten zu können. Mit einer besseren Kühlung und somit kühleren GPU Temperaturen und folglich einer geringeren Verlustleistung sind noch etwas höhere Taktraten erreichbar.

Einen Interessanten Beitrag mit Praxisbezug zum Thema Undervolting hat der User BK-Morheus veröffentlicht. In dem Video sieht man, wie man eine GTX 1070/1080 mit Hilfe des "curve editors" des Afterburners undervolten kann:
https://www.youtube.com/watch?v=UGeGLU8uh9M&ab_channel=BennyLikesTech

Was einer erhöhten OC-Performance noch im Weg stehen kann, ist die Speicherbandbreite. Die 1070 besitzt zwar die Rechenleistung einer 980 Ti oder Titan X, allerdings nur rund 76% deren Speicherbandbreite. Gerade bei hohen GPU-Taktraten kann die durch das 256 Bit breite Speicherinterface und den 8 Gbps starken Speicher erreichte Bandbreite zu gering für eine deutliche Skalierung sein.

Die Folgende Tabelle vergleicht das Verhältnis der Speicherbandbreite mit der Rechenleistung verschiedener Karten / Architekturen:
Karte (Takt @ Referenz)RechenleistungSpeicherbandbreiteRechenleistung pro 1 GB/s
GTX 580 (772/1.544/2.004 MHz)1.581 TFLOPs192,2 GB/s8,22 TFLOP pro 1 GB/s
GTX 680 (1.058/3.004 MHz)3.250 TFLOPs192,3 GB/s16,91 TFLOP pro 1 GB/s
GTX 780 Ti (928/3.500 MHz)5.345 TFLOPs336,0 GB/s15,91 TFLOP pro 1 GB/s
GTX 980 (1.215/3.506 MHz)4.977 TFLOPs224,4 GB/s22,18 TFLOP pro 1 GB/s
GTX 980 Ti (1.075/3.506 MHz)6.054 TFLOPs336,6 GB/s17,99 TFLOP pro 1 GB/s
GTX Titan X (1.075/3.506 MHz)6.605 TFLOPs336,6 GB/s19,62 TFLOP pro 1 GB/s
GTX 1060 (1.709/4.007 MHz)4.375 TFLOPs192,3 GB/s22,75 TFLOP pro 1 GB/s
GTX 1070 (1.683/4.007 MHz)6.463 TFLOPs256,4 GB/s25,21 TFLOP pro 1 GB/s
GTX 1080 (1.733/5.006 MHz)8.873 TFLOPs320,4 GB/s27,69 TFLOP pro 1 GB/s
NVIDIA TITAN X (1.531/5.006 MHz)10.974 TFLOPs480,6 GB/s22,83 TFLOP pro 1 GB/s
P100 (1.481/703 MHz)10.616 TFLOPs719,9 GB/s14,75 TFLOP pro 1 GB/s
Allgemeine Hinweise
Dies ist ein Sammelthread für die GeForce GTX 1070. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten angemessen.

Zuletzt bearbeitet:
Hat hier jemand zufällig die Palit 1070 Gamerock Premium Edition und würde mir das Bios zur Verfügung stellen?

Über Tech Power Up gibt es das nicht und der Prozess, dass die neue Bios-Versionen bei sich in die Datenbank aufnehmen, dauert wohl auch ewig... Habe vor einer Woche das Bios meiner Palit 1070 Gamerock über GPU-Z direkt bei denen hochgeladen, es wird dann wohl geprüft, aber es ist immer noch nicht in deren Datenbank...

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Die Karten sind wohl nach und nach immer besser verfügbar. Die ersten mit nem Hypetrainticket wurden wohl versorgt. Alltag kommt langsam wieder auf.

gibts ne übersicht, sammler, über die bisherigen user oc ergebnisse?

Oja :d

Gesendet von meinem Xperia Z5

:d ich werde berichten :P, aber so wie sich das auch anhörte haben die das nicht irgendwo bestellt sondern ein Händler von denen hatte die noch auf Lager. Hab da mit jemanden telefoniert, ich bin auf jeden Fall guter Hoffnung :d ich denke spätestens morgen wird die verschickt

Zuletzt bearbeitet:
Meine Karte ist da und ich hab sie gleich mal durch Firestrike gejagt :)

NVIDIA GeForce GTX 1070 video card benchmark result - Intel Core i7-2600K Processor,ASRock Z77 Extreme6

Temperatur war maximal 68° und der Takt ging ohne OC auf maximal 1974 MHz hoch. Ein sehr nettes Kärtchen. Ich hab noch ne Runde GTA 5 getestet und da taktet die Karte mit 1949 MHz und geht ab 71° auf 1936 MHz runter. Das ganze bei unhörbaren 900 U/min der Lüfter. Mal sehen was der MK-26 da noch rausreißen kann ;). Leider ist das Spulenfiepen hörbar ab 60 FPS... Mal sehen was ich mache. Auf jedenfall geht die Karte nicht einfach zurück, wenn dann ein Austausch. Erstmal bin ich froh wieder eine Grafikkarte zu haben :d

Meine MSI Gaming X ist heute verschickt worden. Ich bin mal gespannt wie die sich schlägt.

Hmm AMP, AMP Extreme oder Gaming X ? Jemand paar ideen die die Wahl erleichtern ? ^^

Die X scheint sehr beliebt, daher auch schnell vergriffen. Die AMP ist auch nicht schlecht meiner meinung nach, aber mich interessiert dann doch eher das tempverhalten der Extreme.

Zuletzt bearbeitet:
Hat hier jemand schon die Zotac AMP und kann was zu Spulenfiepen sagen? Kumpel will seine G1 einschicken und schwankt zwischen MSI und Zotac.

Ich hab gerade mal einen kleinen effizienz Test durchgeführt. Mit 60% PT taktet die Karte zwischen 1550 und 1600 Mhz mit kleinen Ausreißern auf 1680 MHz bei maximal 0,813V und bleibt unter 60° im Firestrike. Außerdem bleibt sie dadurch lautlos, da die Lüfter erst ab ca. 65-66° anfangen zu drehen. Dadurch verliert sie aber knapp 13% an Leistung, ist aber immernoch ca. 12% (anstatt ca. 24%) schneller als meine alte GTX 980 mit 1500/4000 MHz. Mal sehen was der MK-26 noch rausholen kann.

OC hab ich natürlich auch getestet: 2 GHz scheinen mit 1V zu laufen. Leider schwankt der Takt immer wieder, da die Karte ab 50°/60°/70° jeweils 1-2 Taktstufen runter geht.

Wann hast du denn bestellt gehabt? Wenn Amazon die natürlich früher liefern kann als Mf wäre das nicht schlecht^^

Habe am 23.06 bestellt. Ich gehe mal davon aus, dass die immer mal wieder einzelne Karten hereinbekommen.

Hmm wenn bei MF steht erwartet am 01.07.2016 und man vorher bestellt, bekommt man sie dann auch zu 100% ?
Vorausgesetzt sie wird geliefert am 01.07 ?

Ich meine es kann ja auch sein, das sie 20 Karten bekommen, aber 150 Bestellungen sind. Oder gleicht das MF automatisch mit an?

tja, kommt drauf an, wieviele vor dir abgefertigt werden müssen.

Habe am 23.06 bestellt. Ich gehe mal davon aus, dass die immer mal wieder einzelne Karten hereinbekommen.

Mhh da hatte ich auch bei MF bestellt. Die haben wohl die ersten Karten verschickt, die Leute hatten aber wohl schon um den 10.6. rum bestellt.
Ist jetzt die Frage wo man schneller an die Karte kommen würde xD
Oder bei beiden bestellen und eine stornieren vorm Versand

bestell doch gleich bei 10 Läden und stornier davon dann 9, wenn die erste da ist. Sowas ist doch Müll. Wartet doch einfach ab, bis ihr dran seid? Ich weiß, das ist nicht einfach, aber versetzt euch mal in die Lage der Shops. Wenn da von 50 Bestellungen 35 wieder zurückgehen....

So, der MK-26 ist drauf und die Karte rennt mit 1V und 2012 MHz durch GTA5 und Heaven. Unter 47° sind es sogar 2025 MHz. Das ganze bei Maximal 671 U/min der Noctua Lüfter und nicht mehr als 50°. Die Karte lässt sich doch mal super kühlen :d. Wenn ich alles auf Stock lasse, läuft die Karte mit 1,05V und 1987 MHz und unter 47° sind es glatte 2 GHz.

Durch das UV sit das Spulenfiepen auch nicht mehr aus dem Gehäuse rauszuhören.

Viel mehr OC geht leider nicht, da dann das PT limitiert, sobald mehr als 1,05V anliegen. Da muss wohl bald ein Bios Mod her :fresse:

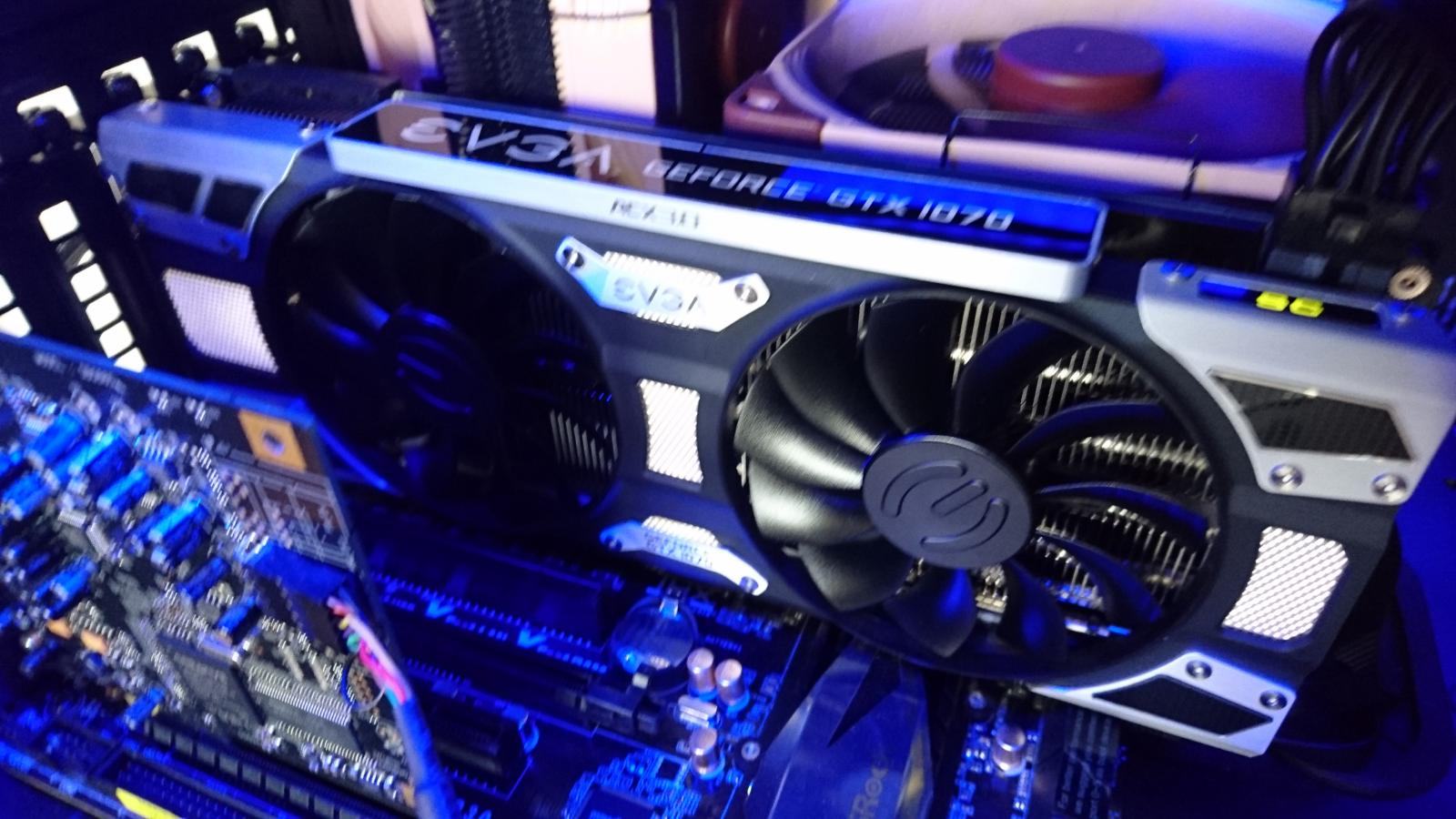

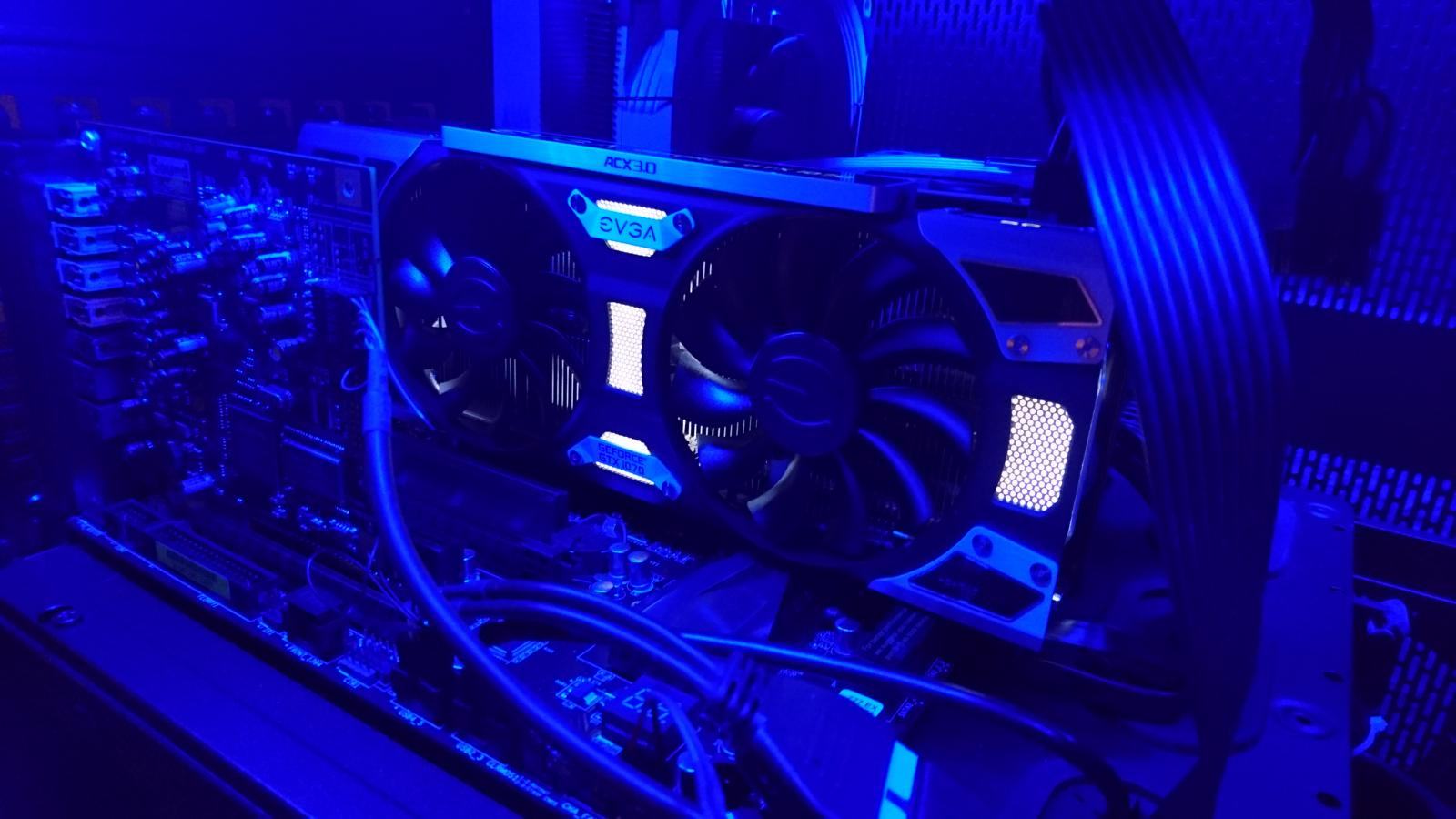

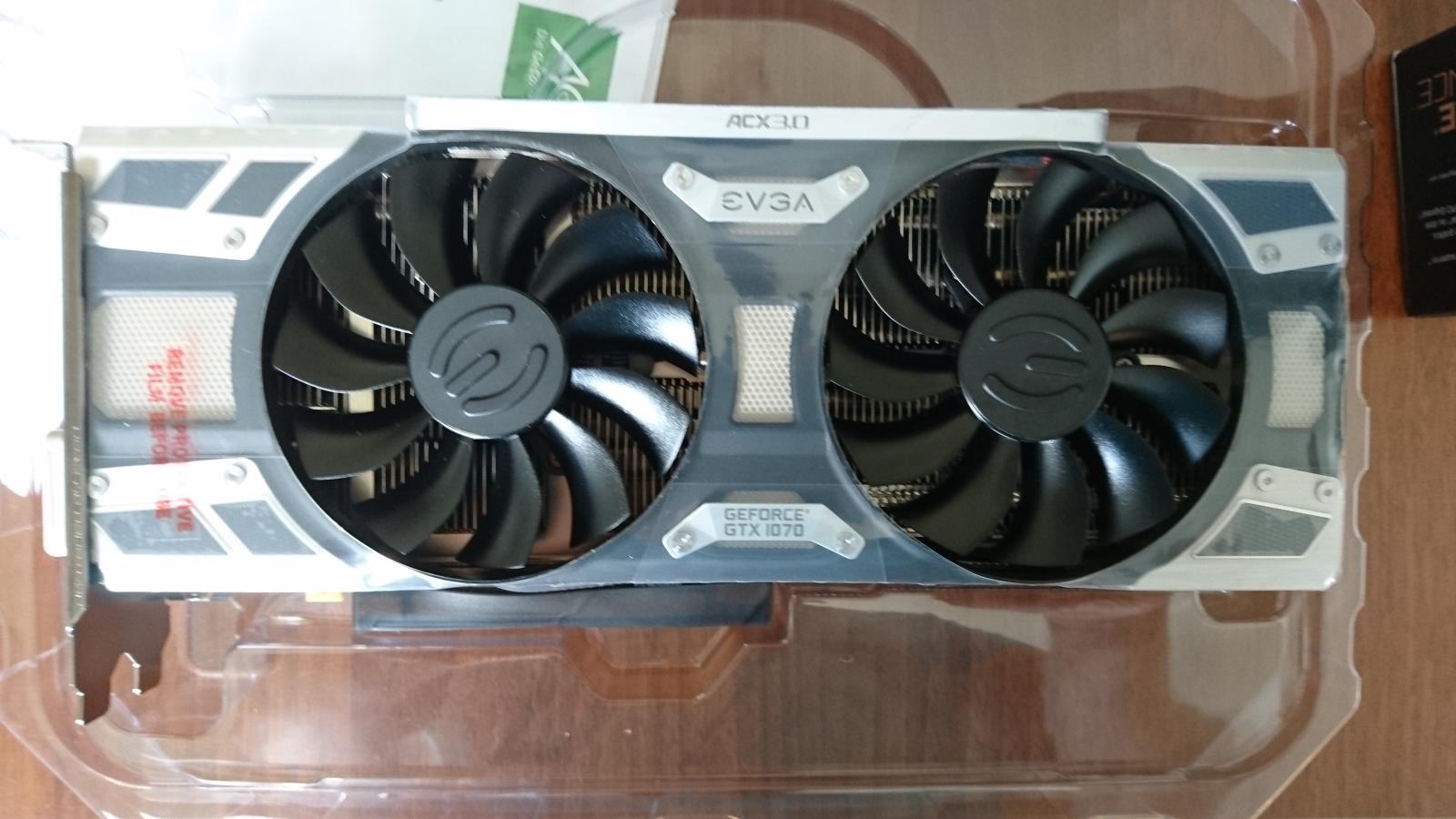

Hier sind ein paar Bilder der Karte:


Zuletzt bearbeitet:
Sehr geil, danke Ralle86.
Meine 980Ti FTW @ Stock spuckt Folgendes bei Fire Strike aus:

NVIDIA GeForce GTX 980 Ti video card benchmark result - Intel Core i7-6700K,ASRock Z170 OC Formula

980Ti FTW @ Stock: Graphics Score: 19819
1070 SC @ Stock: Graphics Score 18642

Meine 980Ti boostet dabei stabil auf 1404-1417
Temperaturmaximum: 80°C
Fanspeed: 1800RPM (53%)

Jetzt wäre es interessant zu wissen, was du mit OC bewirken kannst.
Bei der 980Ti FTW @ ACX-Kühler hat man keine Chance zu übertakten, da die Temps sonst zu hoch gehen oder die Lüfter losschreien.
1404-1417 Boost ohne OC ist aber auch nicht so schlecht ;) Ram habe ich nicht übertaktet.

Zuletzt bearbeitet:
Ich könnte mir auch vorstellen, dass dein Prozessor noch etwas mehr aus der Karte rausholt und das PCI-E Interface bringt auch noch 1-2% mehr. Laut einem Test waren die Karten nämlich ziemlich gleich schnell. Für mich reichts und sie läuft jetzt richtig leise und kühl :)

Vor allem, dass die 1070 SC Stock deutlich Kühler und leiser ist, wird mich schon dazu bringen, per Step Up auf sie umzusteigen :)

Es könnte außerdem sein, dass Nvidia durch neue Treiber noch was aus der Karte holen kann. Das wird bei den Maxwell Karten nicht mehr alzu viel bringen.

Eventuell mach ich noch ein Step Up auf die 1080, aber das steht noch in den Sternen. Erstmal bin ich zufrieden :)

wie ist denn der ACX Kühler? Hast den mal probegehört? ;)
