[Sammelthread] NVIDIA GeForce GTX 1070 (GP104) Sammelthread + FAQ

NVIDIA GeForce GTX 1070 (GP104) Sammelthread + FAQ


Impressionen der Karte:









Technische Daten der GeForce GTX 1070
  • Chip = GP104-300-A1
  • Fertigung = 16 nm (TSMC)
  • Transistoren = 7,2 Milliarden
  • Die-Größe = 314 mm²
  • Shader-Einheiten = 1.920 (1D) (15 SMM)
  • Texture Mapping Units (TMUs) = 120
  • Raster Operations (ROPs) = 64 (48)
  • Pixelfüllrate = 72,3+ GPixel/s
  • Texelfüllrate = 180,7+ GTexel/s
  • Chiptakt = 1.506 MHz Baseclock + Boost (1.683 MHz) + Max. Boost (~1.880 MHz)
  • Speichertakt = 4.007 MHz
  • Speichergröße = 8.192 MB
  • Speichertyp = GDDR5
  • Speicherinterface = 256 Bit
  • Speicherbandbreite = 256,4 GB/Sek.
  • Shader Model = 5.0
  • DirectX = 12.1
  • Leistungsaufnahme 3D (TDP) = 150 Watt
  • Leistungsaufnahme 2D = ~9 Watt
  • Versorgung über einen 8-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 1 x DL-DVI, 1 x HDMI 2.0, 3 x DisplayPort 1.4
  • Hinweis: Multi-Monitoring = Die Karte kann bis zu fünf Monitore gleichzeitig ansteuern, im Surround-Modus (2D und 3D) maximal drei. !!
  • Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel


Geizhals Link:
GeForce GTX 1070 | Deutschland - Preisvergleich



Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier
oder direkt bei Nvidia


Tools:
Grafikkarten Analyse Tool GPU-Z hier
NVIDIA Inspector (Analyse Tool, OC, erw. Treibersettings) hier
EVGA Precision X hier
MSI Afterburner hier
FurMark VGA Stress Test hier
Futuremark 3D Mark (2013 - Basic Edition) hier
Futuremark 3D Mark 11 (Basic Edition) hier
Unigine Heaven 4.0 Benchmark (Basic Edition) hier
Unigine Valley 1.0 Benchmark (Basic Edition) hier


FAQ (Frequently Asked Questions)

Wie laut ist die Karte?
Die GeForce GTX 1070 erreicht im Leerlauf mit 0,4 Sone genau den selben Wert der 1080. Der Radiallüfter dreht mit ~1.100 RPM bei 27% PWM-Stärke. Unter Last schwankt die Lautheit zwischen 2,5 Sone (~50%) bis zu (max) 2,9 Sone (53% PWM @~2.120 RPM), was deutlich weniger als bei der GTX 1080 ist. Die Maximale Drehzahl des Radiallüfter beträgt @100% 4.000 RPM.

Wie hoch sind die Temperaturen der Karte?
Die Temperatur der GTX 1070 beträgt im Leerlauf vollkommen um die 32 °C. Unter Last (Games) kann die Temperatur auf bis zu 84 °C steigen, wobei das Temperatur-Target genau 83°C beträgt. Sobald die 83°C überschritten werden, wird die Taktrate und Spannung gesenkt, sodass die Karte bei 83°C verweilt. Allerdings erreicht die 1070 zumindest im Freiluftbetrieb gerade so die 80-81 °C, was dazu führt, dass die Karte, anders als bei der 1080, die Taktraten nicht wegen der Temperatur, sondern durch das enge Powerlimit, senkt.

Wie hoch ist der Stromverbrauch?
Die GTX 1070 verbraucht im Leerlauf um die 9 Watt. Unter Last limitiert das Power-Target den maximalen Verbrauch. So verbraucht eine Referenz-GTX 1070, egal ob in Games oder im Furmark, maximal 150 Watt (100% PT). Dank niedriger Spannungen und vor allem der 16nm-Fertigung erreicht die GTX 1070 eine sehr hohe Effizienz.

Passt die Karte in mein Gehäuse?
Bei der GeForce GTX 1070 misst das PCB wieder 26,67 cm, wie bei der allen anderen Referenzmodellen nVidias der letzten Jahre

Die Performance:
Die Karte erreicht im 3DCenter Performance-Index einen Wert von 800% (1080p), bzw. 107% (4K) und ist so im Mittel aller Reviews rund 7% schneller als eine GTX 980 Ti und damit auch schneller als eine Titan X (stock). Die GTX 1080 ist im Vergleich zur 1070 rund 20% (1080p), bzw. 23% schneller (4K).
Launch-Analyse nVidia GeForce GTX 1070 | 3DCenter.org

Overclocking:
Wie schon bei jeder Karte, die auf der Kepler-und Maxwell-Architektur basiert, lässt sich der Takt der neuen Maxwell-GPU über einen "Offset" zur Basistaktrate, welcher sowohl den Basistakt, als auch den Boost-Takt gleichermaßen anhebt ändern. Allerdings bietet GPU Boost 3.0 zum Start der Pascal-Generation eine weitere Möglichkeit an. So kann man per Tool einzelne Takt-/Spannungswerte genau einstellen und bis zu 80 Stufen individuell anpassen.
Für einen ersten Überblick sollte man sich den Artikel zu GPU Boost 3.0 hier anschauen (+ Video)
NVIDIA GeForce GTX 1080 mit Pascal-Architektur im XXL-Test - Hardwareluxx

Zu den bisher erreichten Taktraten:
Die 1070 verhält sich bezüglich der Taktraten sehr ähnlich wie die 1080. Laut den ersten Reviews sollte es machbar sein, dass jede GPU rund 1,95 bis 2,0 GHz erreichen kann. Alles darüber scheint dann wie immer Glück zu sein. Das man kaum höhere Taktraten erreichen konnte liegt in erster Linie daran, dass bei der GTX 1070 das Power Target stark limitiert. So kann man dieses zwar per Tool auf 112% anheben (168 Watt), aber selbst das reicht nicht aus, um konstant die maximal mögliche Taktrate zu erreichen und konstant halten zu können. Mit einer besseren Kühlung und somit kühleren GPU Temperaturen und folglich einer geringeren Verlustleistung sind noch etwas höhere Taktraten erreichbar.

Einen Interessanten Beitrag mit Praxisbezug zum Thema Undervolting hat der User BK-Morheus veröffentlicht. In dem Video sieht man, wie man eine GTX 1070/1080 mit Hilfe des "curve editors" des Afterburners undervolten kann:
https://www.youtube.com/watch?v=UGeGLU8uh9M&ab_channel=BennyLikesTech

Was einer erhöhten OC-Performance noch im Weg stehen kann, ist die Speicherbandbreite. Die 1070 besitzt zwar die Rechenleistung einer 980 Ti oder Titan X, allerdings nur rund 76% deren Speicherbandbreite. Gerade bei hohen GPU-Taktraten kann die durch das 256 Bit breite Speicherinterface und den 8 Gbps starken Speicher erreichte Bandbreite zu gering für eine deutliche Skalierung sein.

Die Folgende Tabelle vergleicht das Verhältnis der Speicherbandbreite mit der Rechenleistung verschiedener Karten / Architekturen:
Karte (Takt @ Referenz)RechenleistungSpeicherbandbreiteRechenleistung pro 1 GB/s
GTX 580 (772/1.544/2.004 MHz)1.581 TFLOPs192,2 GB/s8,22 TFLOP pro 1 GB/s
GTX 680 (1.058/3.004 MHz)3.250 TFLOPs192,3 GB/s16,91 TFLOP pro 1 GB/s
GTX 780 Ti (928/3.500 MHz)5.345 TFLOPs336,0 GB/s15,91 TFLOP pro 1 GB/s
GTX 980 (1.215/3.506 MHz)4.977 TFLOPs224,4 GB/s22,18 TFLOP pro 1 GB/s
GTX 980 Ti (1.075/3.506 MHz)6.054 TFLOPs336,6 GB/s17,99 TFLOP pro 1 GB/s
GTX Titan X (1.075/3.506 MHz)6.605 TFLOPs336,6 GB/s19,62 TFLOP pro 1 GB/s
GTX 1060 (1.709/4.007 MHz)4.375 TFLOPs192,3 GB/s22,75 TFLOP pro 1 GB/s
GTX 1070 (1.683/4.007 MHz)6.463 TFLOPs256,4 GB/s25,21 TFLOP pro 1 GB/s
GTX 1080 (1.733/5.006 MHz)8.873 TFLOPs320,4 GB/s27,69 TFLOP pro 1 GB/s
NVIDIA TITAN X (1.531/5.006 MHz)10.974 TFLOPs480,6 GB/s22,83 TFLOP pro 1 GB/s
P100 (1.481/703 MHz)10.616 TFLOPs719,9 GB/s14,75 TFLOP pro 1 GB/s
Allgemeine Hinweise
Dies ist ein Sammelthread für die GeForce GTX 1070. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten angemessen.

Zuletzt bearbeitet:
Hat er doch geschrieben:

Temperatur war maximal 68° und der Takt ging ohne OC auf maximal 1974 MHz hoch. Ein sehr nettes Kärtchen. Ich hab noch ne Runde GTA 5 getestet und da taktet die Karte mit 1949 MHz und geht ab 71° auf 1936 MHz runter. Das ganze bei unhörbaren 900 U/min der Lüfter. Mal sehen was der MK-26 da noch rausreißen kann ;). Leider ist das Spulenfiepen hörbar ab 60 FPS... Mal sehen was ich mache. Auf jedenfall geht die Karte nicht einfach zurück, wenn dann ein Austausch. Erstmal bin ich froh wieder eine Grafikkarte zu haben :d

Spielenfiepen ist natürlich fürn Arsch. Hochfrequentes Fiepen kann ich überhaupt nicht ab (Kopfschmerzen). An "rasseln" kann man sich gewöhnen.

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
ok, hab ich wohl überlesen. Der ACX wär was für mich. :fresse:

So, der MK-26 ist drauf und die Karte rennt mit 1V und 2012 MHz durch GTA5 und Heaven. Unter 47° sind es sogar 2025 MHz. Das ganze bei Maximal 671 U/min der Noctua Lüfter und nicht mehr als 50°. Die Karte lässt sich doch mal super kühlen :d. Wenn ich alles auf Stock lasse, läuft die Karte mit 1,05V und 1987 MHz und unter 47° sind es glatte 2 GHz.

Durch das UV sit das Spulenfiepen auch nicht mehr aus dem Gehäuse rauszuhören.

Viel mehr OC geht leider nicht, da dann das PT limitiert, sobald mehr als 1,05V anliegen. Da muss wohl bald ein Bios Mod her :fresse:

Hier sind ein paar Bilder der Karte:

Anhang anzeigen 366210Anhang anzeigen 366211Anhang anzeigen 366212

Und Fire Strike ?
Das ist etwas empfindlicher.
Ich schaffe mit meiner Jetstream auch 2000-2012/4452@1V bei 57°. Allerdings dreht der Lüfter dabei mit 60%.

DHL könnte ich auch schon wieder in den arsch treten. Seit heute morgen ist das Paket auf den Wagen und immer noch nicht da.

Gesendet von meinem S6

ok, hab ich wohl überlesen. Der ACX wär was für mich. :fresse:

Schlecht ist er auf jedenfall nicht.

Und Fire Strike ?
Das ist etwas empfindlicher.
Ich schaffe mit meiner Jetstream auch 2000-2012/4452@1V bei 57°. Allerdings dreht der Lüfter dabei mit 60%.

Bei Firestrike kann die Karte am Anfang den Takt nicht ganz halten und geht zwischenzeitlich auf 1949 MHz runter. Meistens hält sie ihn aber bei 2025/2012 MHz. Mehr PT wäre schön... Ein bisschen Spielraum bleibt ja noch. Wenn die Aussage von EVGA stimmt, hat die Karte ein PT von 180W + 12% = 202W. Bis 225W ist also noch etwas Raum ;). Wenn in den nächsten 2 Wochen die FTW rauskommt, werde ich tauschen, die hat auf jedenfall mehr PT...

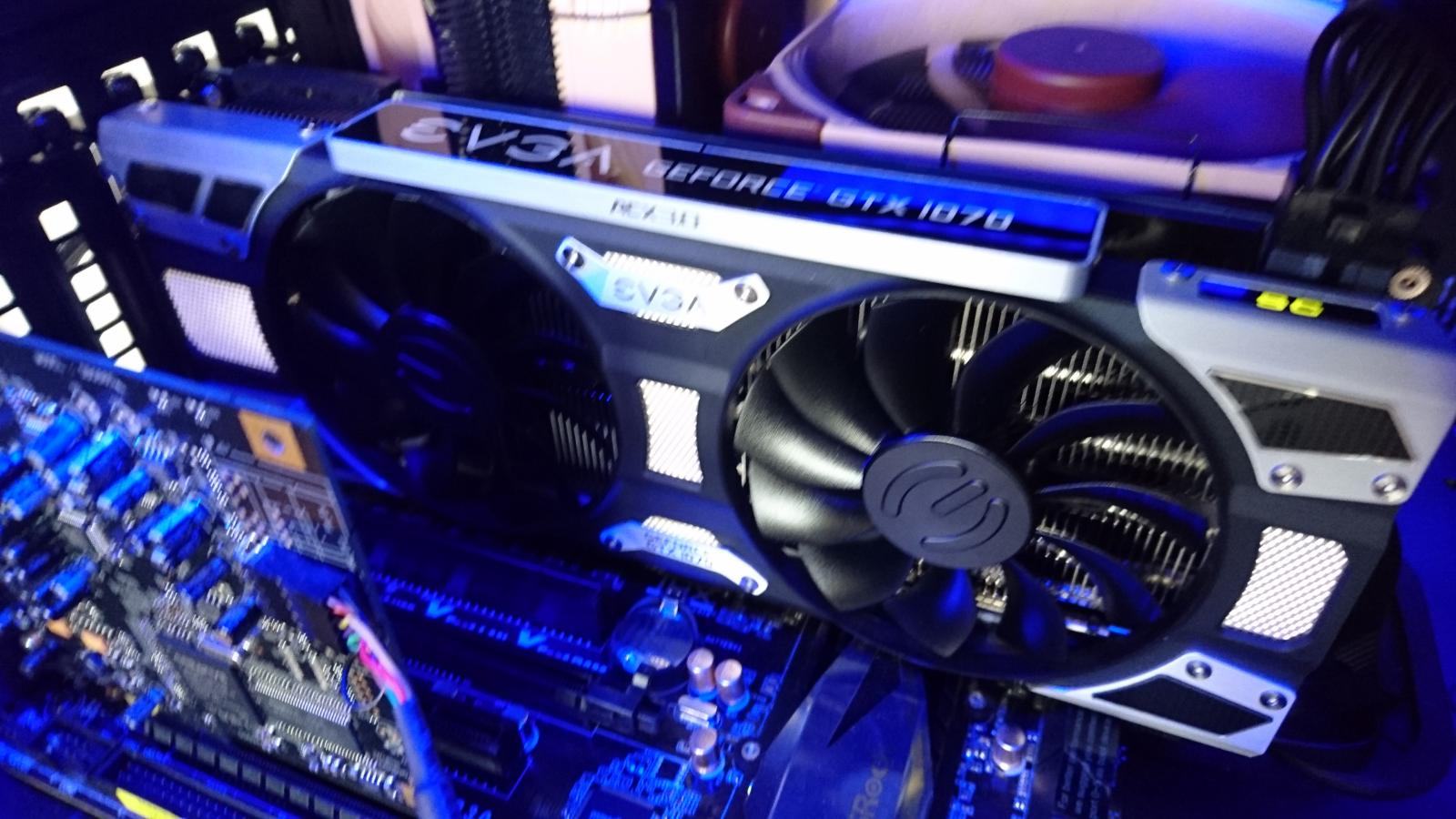

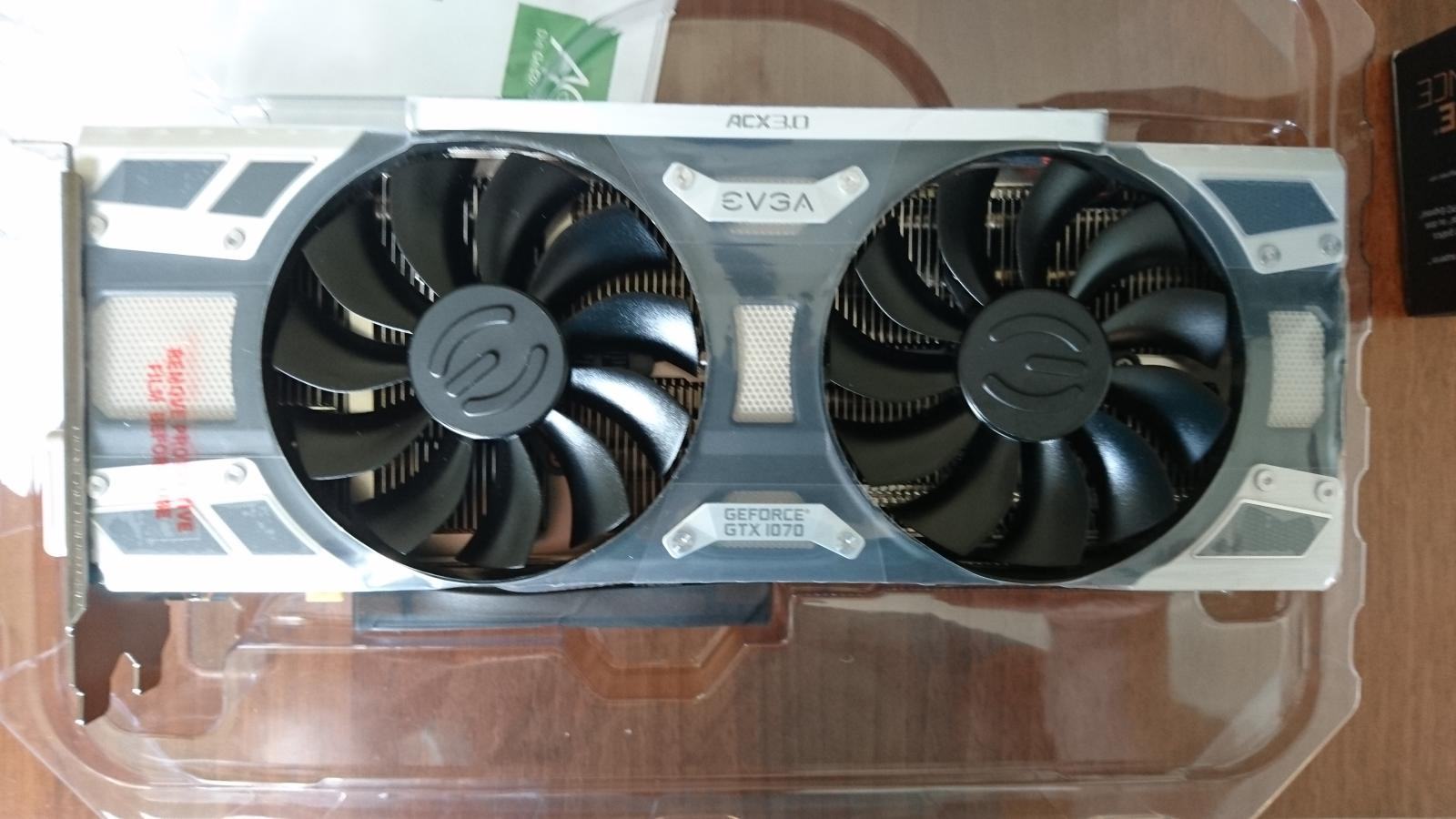

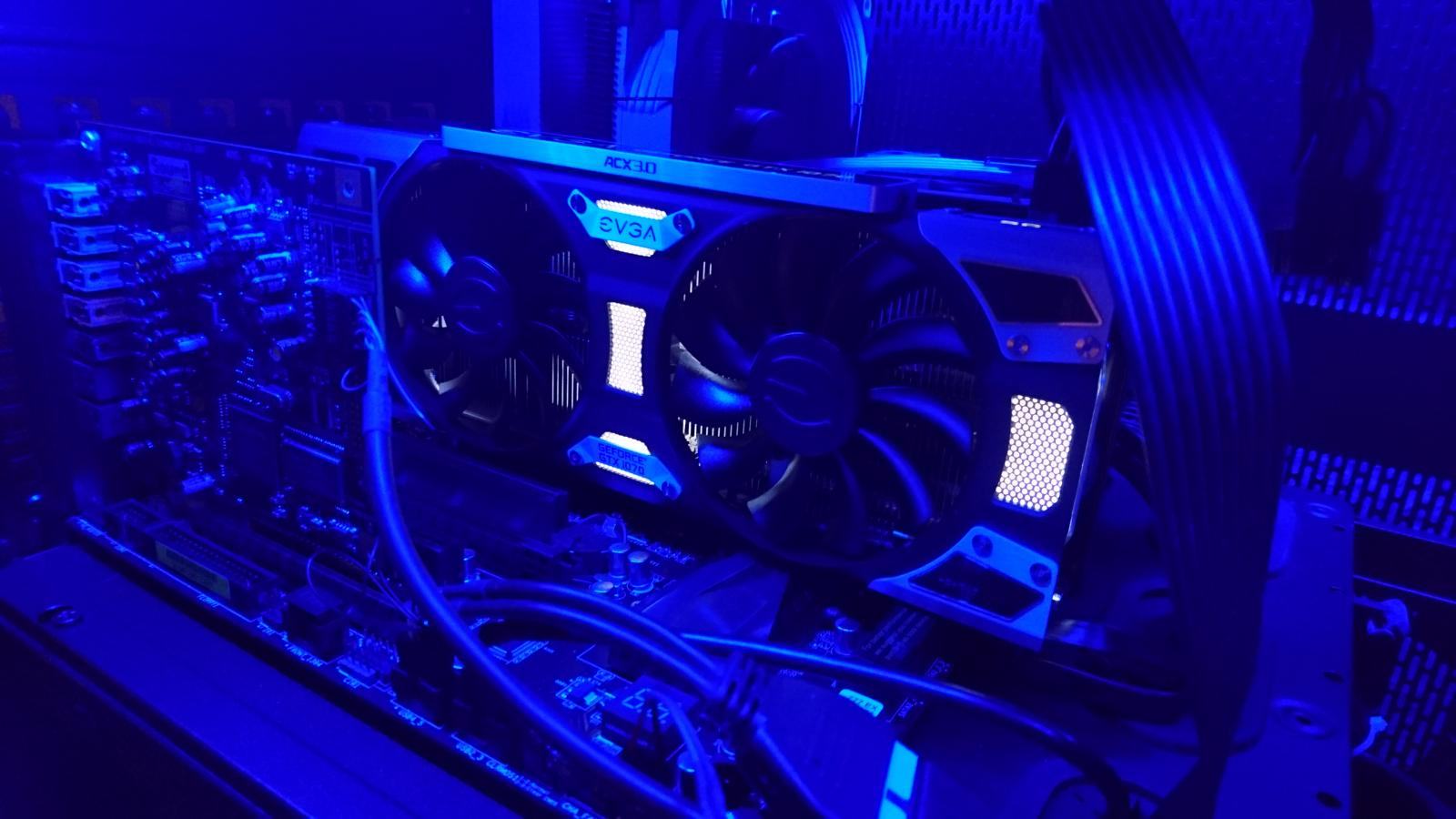

Habe heute auch meine GIGABYTE GeForce GTX 1070 G1 Gaming bekommen.

Schlecht ist er auf jedenfall nicht.

wäre für mich auch eine Option, den ACX zu kaufen und dann auf meine Karte zu schnallen. Würden die Lüfter dann im Idle halt mit 27% drehen, aber das sollte dann ja schon leiser sein als der Radiallüfter mit seinen 1100 rpm.

Was ist denn der genaue Unterschied zwischen den Kühlern der vorigen Maxwell- und den aktuellen Pascal-GPUs von EVGA?

Die Palit Gamerock & Jetstream sowie die Gainward Phoenix haben alle mehr oder weniger den selben Kühler/Lüfter verbaut, kann das sein?

Bzw. kann jemand da was definitives dazu sagen?

Bei Firestrike kann die Karte am Anfang den Takt nicht ganz halten und geht zwischenzeitlich auf 1949 MHz runter. Meistens hält sie ihn aber bei 2025/2012 MHz. Mehr PT wäre schön... Ein bisschen Spielraum bleibt ja noch. Wenn die Aussage von EVGA stimmt, hat die Karte ein PT von 180W + 12% = 202W. Bis 225W ist also noch etwas Raum ;). Wenn in den nächsten 2 Wochen die FTW rauskommt, werde ich tauschen, die hat auf jedenfall mehr PT...

Wäre auch ne Idee auf die 1070 FTW umzusteigen. Ich zahle bei meinem Step Up ja im Endeffekt nur die Versandkosten, wenn ich zur SC wechseln würde.
Habe noch ca. 80 Tage die Möglichkeit zu Stepuppen, bis dahin sollte es ja alles in ausreichender Verfügbarkeit geben.

Die Palit Gamerock & Jetstream sowie die Gainward Phoenix haben alle mehr oder weniger den selben Kühler/Lüfter verbaut, kann das sein?

Bzw. kann jemand da was definitives dazu sagen?
Ja... JetStream und gamerock auf jedenfall. Da sind nur die Farben anders.

Oh mein Fehler, sorry..

Ich meinte speziell die EVGA-Kühler

Ja... JetStream und gamerock auf jedenfall. Da sind nur die Farben anders.
Ok. Zur Gainward-variante kann noch niemand was definitives sagen? Zur 1080er Variante gibts u.a. das hier: https://www.computerbase.de/2016-06/gainward-palit-geforce-gtx-1080/

Ich glaube eigentlich, dass das alles mehr oder weniger identisch sein wird.

Werde mal noch etwas abwarten bis die hoch getakteten Modelle problemlos lieferbar sind und dann mal schauen...

Der Kühler ist in jedem Fall der Hammer. Kein Gefriemel mehr nötig. :love:

Das definitiv, Kühler und leiser geht mit Luft eigentlich ned mehr ab Werk. Nur sind die Karten rießig.

Palit und Gainward bauen ja wieder 2,5 Slot-Kühler, wie immer richtig klobig (gefällt mir), aber laut dem Test von PCGH richtig leise.

Bei EVGA hab ich mal irgendwo aufgeschnappt, dass man bei denen auf Wunsch einen anderen Kühler verbauen lassen könnte.

Bin grad froh eine 1070 im Rechner zu haben und nicht auf eine Rx480 gewartet zu haben ;)

Doch noch gekommen



Gesendet von meinem S6

Das definitiv, Kühler und leiser geht mit Luft eigentlich ned mehr ab Werk. Nur sind die Karten rießig.
Hehe. :)

Aktuell steckt eine 670 GTX mit montiertem Riesenkühler im Gehäuse, sollte also dahingehend kein Problem sein. Das ist schon so lange her ich weiß gar nichtmehr was für einer das war. Evtl. ein Morpheus.

Wäre auch ne Idee auf die 1070 FTW umzusteigen. Ich zahle bei meinem Step Up ja im Endeffekt nur die Versandkosten, wenn ich zur SC wechseln würde.
Habe noch ca. 80 Tage die Möglichkeit zu Stepuppen, bis dahin sollte es ja alles in ausreichender Verfügbarkeit geben.

Ahh, ich muss mich verbessern. FTW-Karten werden ja nie für Step Ups angeboten :d

Hehe. :)

Aktuell steckt eine 670 GTX mit montiertem Riesenkühler im Gehäuse, sollte also dahingehend kein Problem sein. Das ist schon so lange her ich weiß gar nichtmehr was für einer das war. Evtl. ein Morpheus.
War auf jedenfall im Vergleich zu meiner 970 JetStream schon nochmal eine Schippe gewaltiger die Karte. Fühlt sich hochwertig und vor allem backplate :bigok:

Ahh, ich muss mich verbessern. FTW-Karten werden ja nie für Step Ups angeboten :d

Leider... Wenn die FTW in den nächsten zwei Wochen bei irgendeinem Händler verfügbar ist, werde ich meine zurückschicken und mir die bestellen. Die soll sogar ein noch höheres PT haben :)

So richtig sparsam sind die 1070 auch nicht. Wenn meine schon mit 2 GHz ca 180-190W verbraucht, dann kann ja nicht mehr alzu viel drin sein...

@Matti: Ich beantworte mal deine Frage aus dem Luftkühlungs-Bilder-Thread hier ;). Der ACX ist grundsätzlich sehr zufriedenstellend was die Lautstärke betrifft. Bei 72 Grad dreht der Lüfter mit maximal 900 U/min und ist sehr leise. Der MK-26 drückt die Temps auf maximal 50 Grad bei maximal 671 U/min der Noctua Lüfter. Dadurch hält die Karte eher den Boost ohne zu drosseln. Mit dem ACX Kühler waren es teilweise sogar unter 1900 MHz. Mit dem MK-26 waren es dann minimal 1949 MHz und das nur im Firestrike. In Gta 5 sind es die ganze Zeit 2012/2025 MHz. Wenn ich unter 47 Grad bleibe werden sogar die ganze Zeit die vollen 2025 MHz gehalten.

Gesendet von meinem Xperia Z5

Zuletzt bearbeitet:
So jetzt nochmal:

1830/4007 MHZ Takt.

Grafik Score 18769

Zuletzt bearbeitet:
1. Ist das Bild zu groß - bitte kleiner machen
2. Ist der Ergebnis ohne Takt-Angabe uninteressant

Die Taktangabe wäre wirklich nicht schlecht ;)

Hier mein bisher höchstes Ergebnis: http://www.3dmark.com/fs/9019255

2025/4000 MHz @1V

Mehr ist nicht möglich, da mit mehr Spannung das PT überschritten wird...

Gesendet von meinem Xperia Z5

Habe jetzt meine 980Ti FTW mal etwas bearbeitet.
Undervolted von 1.180V auf 1,105V, also -75mV. Takt konstant auf 1404Mhz und Ram auf 1900Mhz.
GPU wird beim Fire Strike nun maximal 76°C warm.
Graphics Score: 20221

http://www.3dmark.com/3dm/12790524

Damit also im Benchmark ein gutes Stück schneller als eine 1070.

Ich glaub ich bleib bei der Ti, auch wenn sie mehr Strom verbraucht :d
Zur Not knall ich irgendwann einen starken Kühler drauf (Accelero, Morpheus, MK-26) und treib sie auf 1500/2000.

Habe jetzt meine 980Ti FTW mal etwas bearbeitet.
Undervolted von 1.180V auf 1,105V, also -75mV. Takt konstant auf 1404Mhz und Ram auf 1900Mhz.
GPU wird beim Fire Strike nun maximal 76°C warm.
Graphics Score: 20221

http://www.3dmark.com/3dm/12790524

Damit also im Benchmark ein gutes Stück schneller als eine 1070.

Ich glaub ich bleib bei der Ti, auch wenn sie mehr Strom verbraucht :d
Zur Not knall ich irgendwann einen starken Kühler drauf (Accelero, Morpheus, MK-26) und treib sie auf 1500/2000.

Naja, ein gutes Stück ist das nicht ;). Das sind 300 Punkte mehr als Morpheus hat. Interessant wäre noch, wie hoch der Unterschied bei 4k ist.

@Morpheus: kannst du nochmal mit 2025/4000 MHz testen? Das würde mich im Vergleich zu meiner interessieren. Dann könnte ich den Unterschied zu deiner CPU und PCI-E 3 sehen

Gesendet von meinem Xperia Z5

Zuletzt bearbeitet:
