NVIDIA GeForce GTX 1080 (GP104) Sammelthread + FAQ


Impressionen der Karte:





Technische Daten der GeForce GTX 1080
  • Chip = GP104-400-A1
  • Fertigung = 16 nm (TSMC)
  • Transistoren = 7,2 Milliarden
  • Die-Größe = 314 mm²
  • Shader-Einheiten = 2.560 (1D) (20 SMM)
  • Texture Mapping Units (TMUs) = 160
  • Raster Operations (ROPs) = 64
  • Pixelfüllrate = 102,8+ GPixel/s
  • Texelfüllrate = 257,1+ GTexel/s
  • Chiptakt = 1.607 MHz Baseclock + Boost (1.733 MHz) + Max. Boost (~1.886 MHz)
  • Speichertakt = 2.503 MHz
  • Speichergröße = 8.192 MB
  • Speichertyp = G5X
  • Speicherinterface = 256 Bit
  • Speicherbandbreite = 320,4 GB/Sek.
  • Shader Model = 5.0
  • DirectX = 12.1
  • Leistungsaufnahme 3D (TDP) = 180 Watt
  • Leistungsaufnahme 2D = ~9 Watt
  • Versorgung über einen 8-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 1 x DL-DVI, 1 x HDMI 2.0, 3 x DisplayPort 1.4
  • Hinweis: Multi-Monitoring = Die Karte kann bis zu fünf Monitore gleichzeitig ansteuern, im Surround-Modus (2D und 3D) maximal drei. !!
  • Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel
Announce the GEFORCE GTX 1080

Einzelkartentests:

Geizhals Link:
GeForce GTX 1080 | Deutschland - Preisvergleich


Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier
oder direkt bei Nvidia


Tools:
Grafikkarten Analyse Tool GPU-Z hier
NVIDIA Inspector (Analyse Tool, OC, erw. Treibersettings) hier
EVGA Precision X hier
MSI Afterburner hier
FurMark VGA Stress Test hier
Futuremark 3D Mark (2013 - Basic Edition) hier
Futuremark 3D Mark 11 (Basic Edition) hier
Unigine Heaven 4.0 Benchmark (Basic Edition) hier
Unigine Valley 1.0 Benchmark (Basic Edition) hier


FAQ (Frequently Asked Questions)

Wie laut ist die Karte?
Die GeForce GTX 1080 erreicht im Leerlauf mit 0,4 Sone in etwa das Niveau der GTX 980 Ti. Der Radiallüfter dreht mit ~1.100 RPM bei 27% PWM-Stärke. Unter Last schwankt die Lautheit zwischen 3,2 Sone (~55%) bis zu (max) 4,2 Sone (62% PWM @~2.480 RPM), was etwas bis klar weniger als bei der GTX 980 Ti ist. Die Maximale Drehzahl des Radiallüfter beträgt @100% 4.000 RPM.

Wie hoch sind die Temperaturen der Karte?
Die Temperatur der GTX 1080 beträgt im Leerlauf vollkommen unbedenkliche 32 °C. Unter Last (Games) steigt die Temperatur bis auf 84 °C, wobei das Temperatur-Target genau 83°C beträgt. Sobald die 83°C überschritten werden, wird die Taktrate und Spannung gesenkt, sodass die Karte bei 83°C verweilt.

Wie hoch ist der Stromverbrauch?
Die GTX 1080 verbraucht im Leerlauf um die 9 Watt. Unter Last limitiert das Power-Target den maximalen Verbrauch. So verbraucht eine Referenz-GTX 1080, egal ob in Games oder im Furmark, maximal 180 Watt (100% PT). Dank niedriger Spannungen und vor allem der 16nm-Fertigung erreicht die GTX 1080 eine bisher nicht erreichte Effizienz. Die Karte ist gut 60 bis 70% schneller als eine GTX 980 und verbraucht dabei aber höchstens 9% mehr.

Passt die Karte in mein Gehäuse?
Bei der GeForce GTX 1080 misst das PCB wieder 26,67 cm, wie bei der allen anderen Referenzmodellen nVidias der letzten Jahre.

Die Performance:
Die Karte erreicht im 3DCenter Performance-Index einen Wert von 960% (1080p), bzw. 132% (4K) und ist so im Mittel aller Reviews knapp 30% schneller als eine GTX 980 Ti und somit klar die schnellste Single-GPU-Grafikkarte.
Launch-Analyse nVidia GeForce GTX 1080 | 3DCenter.org

Overclocking:
Wie schon bei jeder Karte, die auf der Kepler-und Maxwell-Architektur basiert, lässt sich der Takt der neuen Pascal-GPU über einen "Offset" zur Basistaktrate, welcher sowohl den Basistakt, als auch den Boost-Takt gleichermaßen anhebt ändern. Allerdings bietet GPU Boost 3.0 zum Start der Pascal-Generation eine weitere Möglichkeit an. So kann man per Tool einzelne Takt-/Spannungswerte genau einstellen und bis zu 80 Stufen individuell anpassen.
Für einen ersten Überblick sollte man sich den Artikel zu GPU Boost 3.0 hier anschauen (+ Video)
NVIDIA GeForce GTX 1080 mit Pascal-Architektur im XXL-Test - Hardwareluxx

Zu den bisher erreichten Taktraten:
Laut den ersten Reviews sollte es machbar sein, dass jede GPU rund 2,0 GHz erreichen kann. Alles darüber scheint dann wie immer Glück zu sein. Das man kaum höhere Taktraten erreichen konnte liegt in erster Linie daran, dass bei der GTX 1080 das Power Target stark limitiert. So kann man dieses zwar per Tool auf 120% anheben (216 Watt), aber selbst das reicht nicht aus, um konstant die maximal mögliche Taktrate zu erreichen und konstant halten zu können. Mit einer besseren Kühlung und somit kühleren GPU Temperaturen und folglich einer geringeren Verlustleistung sind noch etwas höhere Taktraten erreichbar. Einen ersten Einblick bietet die PCGH mit einem verbauten Accelero Xtreme IV:
Nvidia Geforce GTX 1080 meets Accelero Xtreme IV: Die 2-GHz-Taktmauer ist gefallen

Einen Interessanten Beitrag mit Praxisbezug zum Thema Undervolting hat der User BK-Morheus veröffentlicht. In dem Video sieht man, wie man eine GTX 1070/1080 mit Hilfe des "curve editors" des Afterburners undervolten kann:
https://www.youtube.com/watch?v=UGeGLU8uh9M&ab_channel=BennyLikesTech

Was einer erhöhten OC-Performance noch im Weg stehen kann, ist die Speicherbandbreite. Obwohl nVidia mit der GTX 1080 erstmals G5X / GDDR5X Speicher verbaut (10Gbps), somit an einem 256 Bit breiten Speicherinterface 320 GB/s erreicht und die Speicherkompression nochmals verbessert hat, scheint es, dass die GPU recht stark von mehr Speichertakt profitiert. So misst Computerbase bei 10% mehr Speichertakt bis zu 9% mehr Performance - bei ansonsten Referenz-GPU-Taktraten.
Nvidia GeForce GTX 1080 im Test - ComputerBase

Die Folgende Tabelle vergleicht das Verhältnis der Speicherbandbreite mit der Rechenleistung verschiedener Karten / Architekturen:
Karte (Takt @ Referenz)RechenleistungSpeicherbandbreiteRechenleistung pro 1 GB/s
GTX 580 (772/1.544/2.004 MHz)1.581 TFLOPs192,2 GB/s8,22 TFLOP pro 1 GB/s
GTX 680 (1.058/3.004 MHz)3.250 TFLOPs192,3 GB/s16,91 TFLOP pro 1 GB/s
GTX 780 Ti (928/3.500 MHz)5.345 TFLOPs336,0 GB/s15,91 TFLOP pro 1 GB/s
GTX 980 (1.215/3.506 MHz)4.977 TFLOPs224,4 GB/s22,18 TFLOP pro 1 GB/s
GTX 980 Ti (1.075/3.506 MHz)6.054 TFLOPs336,6 GB/s17,99 TFLOP pro 1 GB/s
GTX Titan X (1.075/3.506 MHz)6.605 TFLOPs336,6 GB/s19,62 TFLOP pro 1 GB/s
GTX 1060 (1.709/4.007 MHz)4.375 TFLOPs192,3 GB/s22,75 TFLOP pro 1 GB/s
GTX 1070 (1.683/4.007 MHz)6.463 TFLOPs256,4 GB/s25,21 TFLOP pro 1 GB/s
GTX 1080 (1.733/5.006 MHz)8.873 TFLOPs320,4 GB/s27,69 TFLOP pro 1 GB/s
NVIDIA TITAN X (1.531/5.006 MHz)10.974 TFLOPs480,6 GB/s22,83 TFLOP pro 1 GB/s
P100 (1.481/703 MHz)10.616 TFLOPs719,9 GB/s14,75 TFLOP pro 1 GB/s
Allgemeine Hinweise
Dies ist ein Sammelthread für die GeForce GTX 1080. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten angemessen.

Zuletzt bearbeitet:
irgendwie bekomme ich keine spannung angezeigt.

egal was ich dort einstelle, gpuz zeigt mir immer 1.06200 an

bzw. wie geht man da vor?

ich will dass die karte bei sagen wir 2000mhz nicht über spannung x rausgeht.

vor allem habe ich im AB keinen voltage "sensor" mehr.?


Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wurde im gezeigten Video genau an der Stelle wo es startet gezeigt.
Gewünschten Punkt mit entsprechender Voltage nehmen -> den hoch ziehen bis zum gewünschten Takt, alle anderen rechts daneben runter ziehen das sie niedriger sind, und bestätigen. Dann wird alles angeglichen.

Edit:
Achso, dir wird erst gar keine Voltage angezeigt.
In den Einstellungen die Spannungsfreischaltung / Überwachung aktiviert ? (von dritten)

Zuletzt bearbeitet von einem Moderator:
ja jetzt klappts glaub. irgendwie springt mir der spannungsanzeige im gpuz ständig von 1.0500. auf 1,06200. muss das noch durchblicken

edit :

ja die überwachung war aus ;)


Zuletzt bearbeitet:

So schauts bei meiner AMP Extreme aus:hmm:

ps. wird Zeit.dass ich mit dem Curved dingens mal beschäftige :)

Zuletzt bearbeitet:
Finde es nur äußerst schade das man wieder zu einem Tool greifen muss, was man ggf irgendwann wieder neu einrichten muss.

Curve ist ja im Grunde nichts anderes als das was ich bei allen Kepler / Maxwell Karten im BIOS gemoddet habe mit dem Unterschied das man trotzdem mit dem Boost arbeiten muss, tdp nicht aushebeln kann, und auf eine Software angewiesen ist.

Voltage lock gab es bei Maxwell ja auch übers BIOS ab 1,275v von daher, nV sperrt die ja immer irgendwo.

TDP finde ich auch nicht so dramatisch dank das mit Hard Mod der leicht Durchführbar ist, das schon umgehen kann.

Aber um den Rest finde ich es schon sehr schade.

Hab das geliebt mir meine biose zu modden und wusste, komme was wolle, da passiert auch was ich will.

Hatte meist immer 3 biose die ich für jede Karte die ich unter den fingern hatte angefertigt.

Max OC / "gesundes" OC & ein letztens mit guten UV bei Takt X.

Käufer haben mir das auch stets gedankt :)

Gesendet von meinem S7 edge mit Tapatalk

Zuletzt bearbeitet von einem Moderator:
Naja nun erstellst dir halt nen Profil :) ist auch nicht soo schlimm

Gesendet von meinem VKY-L09 mit Tapatalk

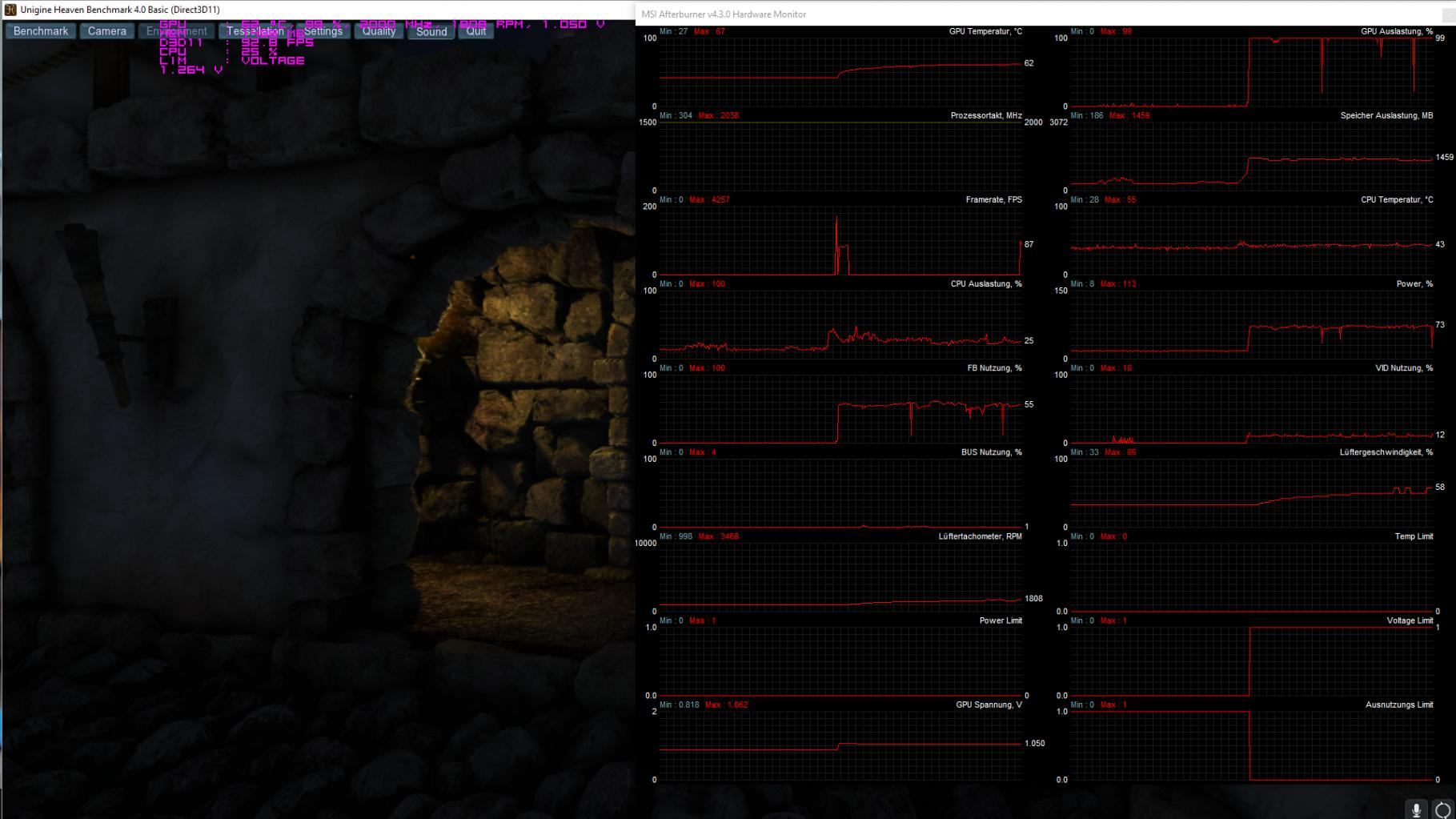

warum taktet die karte eigentlich schon deutlich vor dem temp limit runter? kann man das ändern?

warum taktet die karte eigentlich schon deutlich vor dem temp limit runter? kann man das ändern?

Gute frage! ;)

Und warum Undervolten, wenn man so schon im Spannungs Limit hängt?
Hat sich ja echt ne menge seit meiner GTX580 getan.:coffee:

Meckern hilft nix ... NVIDIA will keine Mod-Biose auf den Karten und hat den Schutz halt erhöht.

Außerdem gibt es ja das XOC Bios mit dem Du Temp/Power Limit eliminieren kannst.

Ohne das Bios wäre ich mit meiner GW Phoenix auch nicht auf 2240 gekommen. ;)

Naja nun erstellst dir halt nen Profil :) ist auch nicht soo schlimm

Gesendet von meinem VKY-L09 mit Tapatalk

Natürlich nicht schlimm, aber nicht so komfortabel ;)

Meckern hilft nix ... NVIDIA will keine Mod-Biose auf den Karten und hat den Schutz halt erhöht.

Außerdem gibt es ja das XOC Bios mit dem Du Temp/Power Limit eliminieren kannst.

Ohne das Bios wäre ich mit meiner GW Phoenix auch nicht auf 2240 gekommen. ;)

Ich mecker ja gar nicht, könnt ich mit meinem Krüppel eh nicht viel ausrichten ;) aber ist halt schade :)

Gut dann nennen wir es Jammern ... mich hat Boost 3.0 und dass es keinen Bios-Editor gibt anfangs auch schwer gewurmt.

Mittlerweile habe ich mich mit Curve arrangiert und sehe halt auch die Vorteile vor allem für "normale" Anwender.

Wenn eine Karte mit Mod-Bios einen Defekt innerhalb der Garantiezeit erleidet läuft das halt mitunter auch auf einen Totalschaden hinaus.

Hab ich hier im MP gekauft für 400.
Kollege seine 970 ist abgeraucht, und brauchte ne neue.
Hab ihm meine EVGA 980 TI gegeben nach dem ich hier die 1080 für besagten Preis bekommen habe.

Das ist blöd.. hast aber immerhin auch "nur" 400 Euro bezahlt. Kannst sie ja auch in der bucht für 450euro wieder weiterverkaufen :P

Gute frage! ;)

Und warum Undervolten, wenn man so schon im Spannungs Limit hängt?
Hat sich ja echt ne menge seit meiner GTX580 getan.:coffee:

komme gerade nicht mit^^

taktet die karte runter weil sie merkt das die spannung nicht reicht? weil sie geht mit dem takt bei exakt 46 Grad runter. das temp limit liegt ja laut AB bei 83 Grad. 40 Grad luft :fresse:

Zuletzt bearbeitet:
Ist egal wie du das Temp Limit einstellst, sie taktet trotzdem ab bestimmten Gradzahlen etwas runter.
Im eingestellten Temp Limit wird nur "massiver" runter getaktet.

~60 / 70 / 82 usw.

komme gerade nicht mit^^

taktet die karte runter weil sie merkt das die spannung nicht reicht? weil sie geht mit dem takt bei exakt 46 Grad runter. das temp limit liegt ja laut AB bei 83 Grad. 40 Grad luft :fresse:

Sollte eigentlich nur deine frage mit meiner frage kombinieren:xmas:

*taktet die karte runter weil sie merkt das die spannung nicht reicht?*
Komme grad nicht mehr mit.Das Hat nichts mehr mit dem klassischen OC zu tun.:hmm:

Die Karte taktet dann runter wenn das TDP Limit oder Temp Limit erreicht ist.
Nicht aber weil sie merkt das die Spannung für Takt XY nicht reicht.

Es gibt mehrere Limits bzw PerfCap Reasons ...nicht nur Temperatur.

Wenn z.B. das Powerlimit stark erhöht wird, die VDDC nicht erhöht, kann man in PerfCap VRel rein laufen und es wird 1-2 Stufen herunter getaktet.

Kann man aber anhand GPU-Z bzw. Afterburner OSD nachvollziehen.

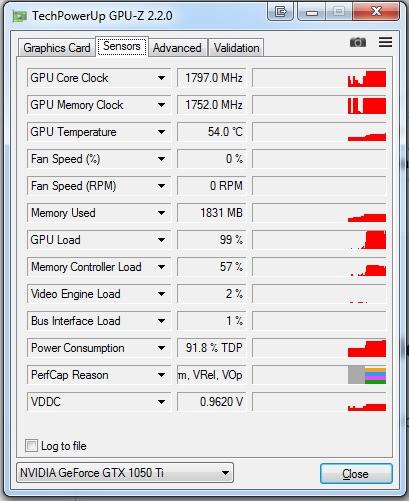

Was ist denn dieses VRel?

Mit zeigt GPUz auch immer lustig iwelche Limitierungen an...
z.B hier:
was bedeutet das jeweils?
(Karte ist ne 1050Ti)

Laut Anzeige werden die eingestellten Takte jedoch gehalten... :hmm:

Zuletzt bearbeitet:
Die Karte taktet dann runter wenn das TDP Limit oder Temp Limit erreicht ist.
Nicht aber weil sie merkt das die Spannung für Takt XY nicht reicht.


Eben nicht,PT Auslastung max 111% und selbst bei 120% und +10% vcore Sagt er "das" und die temp lagen nie höher als 66°

komisch das ganze...
ps.habe meine Lüfter so eingestellt das sie ab 45° bis 60° von 35% auf 85% steigen.
Daher liegt die Temp bei 66° bei 28° Raumtemperatur...

ps.Temp Limit liegt ja bei 86°

Zuletzt bearbeitet:
Ab 50C trottel die doch schon leicht oder?

Gesendet von meinem VKY-L09 mit Tapatalk

Das Tempstufen runtertakten fängt schon relativ früh an.


Zuletzt bearbeitet von einem Moderator:
Haben die "Normalen" 1080er auch noch andere Sensoren außer der GPU Temp?

Wahnsinn wie die Karte auf UV reagiert.

1911 mit 975mv resultiert nach 30 min heaven in ~ 80°C bei 1600 rpm
1835 mit 875mv resultiert nach 30 min heaven in ~ 70°C bei 1200 rpm.

Glaub so lasse ich sie auch erstmal laufen, bis ich mir irgendwas einfallen lassen habe, das Case muss ja auch mal wieder zu irgendwann...

Edit:
Bei CB hat wohl einer auch so ein "geiles" Exemplar Temperatur Technisch mit der Zotac non Extreme wie ich:

Zotac GTX 1080 AMP! wird sehr heiß - ComputerBase Forum

Edit 2:

1835 mit 875mv resultiert nach 30 min heaven in ~ 70°C bei 1200 rpm.

Im geschlossenen Case resultiert das ganze dann in 77-78°C bei 1500 RPM.
Damit kann ich erstmal leben - wenn auch nicht gerne :d

Zuletzt bearbeitet von einem Moderator:
ja sind 50°C für die erste stufen hatte ich ja noch richtig in Erinnerung :)

Meine MSI GTX1080 X macht auch "bloß" 2000/5500 MHz mit.. trotzdem hat sich das Upgrade von der GTX 1070 gelohnt :)

Hast mal mit der Curve getestet? Ich laufe da zwar immer ins PL aber 2,18 sind drinne.

Ohne 2088

Gesendet von meinem VKY-L09 mit Tapatalk
