[Sammelthread] NVIDIA GeForce GTX 780 (GK110) Sammelthread + FAQ - Bei Fragen erste Seite

NVIDIA GeForce GTX 780 (GK110) Sammelthread + FAQ

Impressionen der Karte:










Technische Daten der GeForce GTX 780
  • Chip = GK110-300-A1
  • Fertigung = 28 nm (TSMC)
  • Transistoren = 7,1 Milliarden
  • Die-Größe = 561 mm²
  • Shader-Einheiten = 2304 (1D) (12 SMX)
  • Texture Mapping Units (TMUs) = 192
  • Raster Operations (ROPs) = 48
  • Pixelfüllrate = 41,4 GPixel/s (real 27,6 oder 34,5 GPixel/s)
  • Texelfüllrate = 165,7 GTexel/s
  • Chiptakt = 863 MHz Baseclock + Boost (902 MHz) + Estimated Boost
  • Shadertakt = Chiptakt (863 MHz Baseclock + Boost (902 MHz)+ Estimated Boost)
  • Speichertakt = 1502 MHz
  • Speichergröße = 3072 MB
  • Speichertyp = GDDR5 (Samsung)
  • Speicherinterface = 384 Bit
  • Speicherbandbreite = 288,4 GB/Sek.
  • Shader Model = 5.0
  • DirectX = 11.0
  • Leistungsaufnahme 3D (TDP) = 250W (PCGH hat bei ihrem Sample 222W in BF: Bad Company 2 gemessen)
  • Leistungsaufnahme 2D = 15 Watt
  • Versorgung über jeweils einen 8-Pin & 6-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 2 x DL-DVI (1 x DVI-D, 1 x DVI), 1 x HDMI 1.4a, 1 x DisplayPort 1.2
  • Hinweis: Multi-Monitoring = Die Karte kann bis zu vier Monitore gleichzeitig ansteuern, im Surround-Modus (2D und 3D) maximal drei.
  • Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel

Introducing the GeForce GTX 780 | GeForce
NVIDIA GeForce GTX 780 Announcement Video




Geizhals Link:
GeForce GTX 780 | Deutschland - Hardwareluxx - Preisvergleich


Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier
oder direkt bei Nvidia


Tools:
Grafikkarten Analyse Tool GPU-Z hier
NVIDIA Inspector (Analyse Tool, OC, erw. Treibersettings) hier
EVGA Precision X hier
MSI Afterburner hier
FurMark VGA Stress Test hier
Futuremark 3D Mark (2013 - Basic Edition) hier
Futuremark 3D Mark 11 (Basic Edition) hier
Unigine Heaven 4.0 Benchmark (Basic Edition) hier
Unigine Valley 1.0 Benchmark (Basic Edition) hier

FAQ (Frequently Asked Questions)

Wie laut ist die Karte?


Die GeForce GTX 780 erzeugt sowohl im Idle, als auch unter Last eine für einem Referenzdesign niedrige Lautstärke und ist immer leiser als die GeForce GTX 680.


Für eine bessere Vorstellung ein Video der Karte unter Furmark. Das maximum des Lüfters liegt bei rund 56% und hält die Karte bei rund 83°C.

Wie hoch sind die Temperaturen der Karte?

Die Temperaturen der Karte entsprechen in etwa denen der GeForce GTX Titan -sowohl im Idle, als auch unter Last (dank des Temp-Targets von 80°C).



Wie hoch ist der Stromverbrauch?

Im Idle verbraucht die GeForce GTX 780 laut NVIDIA ca. 15 Watt, was auf einem Level mit der GeForce GTX 680 und GTX TITAN ist. Unter Spielelast nimmt die Karte um die 200-220 Watt (Messung von PCGH bei BF: Bad Company 2). Dies liegt also deutlich unter dem TDP, das wie auch das 100% Power-Target auf 250W spezifiziert ist.

Hier die Messungen (gesamtes System) von HardwareLUXX:

Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen!



Passt die Karte in mein Gehäuse?


Bei der GeForce GTX 780 misst wie die GTX Titan das PCB 26,67 cm, was vielen High-End Karten vergangener Generationen wie etwa der GeForce 400- oder 500-Serie entspricht.



Wie viele GPCs sind bei meiner Karte aktiviert?

Da die GTX 780 über 12 SMX verfügt gibt es zwei möglichkeiten, wie die Karte ausgeliefert wird. Entweder alle 5 GPCs sind aktiv (in jedem GPC ist mindestens ein aktiver SMX) und man erhällt die reele Pixelfüllrate von 34,5 GPixel/s. Allerdings kann die möglichkeit bestehen, dass bei einer Karte auch ein ganzes GPC deaktiviert wurde (ein GPC besitzt keine funktionierenden SMX) und die Karte somit 20% weniger Pixelfüllrate besitzt (27,6 GPixel/s). Wie sich das in der Praxis auswirkt ist noch nicht bekannt. Allerdings ist dieser Unterschied wohl nicht spür- und auch nur selten Messbar.

Eine genaue Feststellung, wie viele GPCs aktiv sind lässt sich nur durch das messen der Füllrate testen.
Fillrate Tester | 3DCenter.org


Die Performance:

Eine Performanceeinordnung findet ihr im Hardwareluxx-test zur GeForce GTX 780. Im Schnitt erreicht die GTX 780 zwischen 90 und 95% der absoluten Leistung der GTX Titan und ist somit zwischen 20 und 30% schneller als die GTX 680 und rund 15% schneller als die HD 7970 GHz Ed.

Einige Messwerte:







Eine genauere Einordnung über mehrere Benchmarks findet ihr hier:
Launch-Analyse: nVidia GeForce GTX 780



Overclocking:

Wie bei jeder Karte, die auf der Kepler-Architektur basiert, lässt sich der Takt von GPU/Shader und VRAM nicht mehr direkt absolut einstellen. Man arbeitet stattdessen über einen "Offset" zur Basistaktrate, welcher sowohl den Basistakt, als auch den Boost-Takt gleichermaßen anhebt.

(Seit der GTX 680 nimmt die GPU immer nur noch 13MHz schritte an. Wenn man z.B. +50MHz Offset angibt, erhält man aber nur +39MHz mehr GPU-Takt, da in den +50MHz nur drei +13MHz Stufen drin sind. Die nächst höhere Stufe wären +52MHz.)

Die Höhe des GPU Boostes wird vollständig durch die Hardware geregelt. Es halten aber Messwerte wie Temperatur und anliegende Last in der Ermittlung der Höhe mit Einzug. So schwankt die Taktrate der GPUs ein paar MHz während der Anwendung. Hardwareluxx erreichte bei eingestellten 1,200V, Temperatur-Target von 90 °C und Power-Target von 106% eine maximale Taktrate von 1150/1625MHz. Das Overclocking wirkt sich wie folgt aus:
Performance:


HardwareLUXX - GTX 780 overclocking
Speicherbandbreite-Abhängigkeit

Geforce GTX 780 Taktskalierung im Test - 9 Games, 3 Auflösungen



Geforce GTX 780 Skin für EVGA Precision X (by me)




Custom BIOSe und flashen
Die GTX 780 lässt sich wie alle anderen Kepler-Karten ebenfalls mit andere BIOSe und eigenkreationen flashen. Das Vorgehen ist dabei das selbe wie schon bei der GTX 600er oder GTX 400/500er. Für mehr Informationen den passenden Thread aufsuchen:
GTX 700/600 - BIOS-Files
Geforce-Karten allgemein flashen unter Windows/DOS



Probleme mit ASUS/ASRock/Gigabyte Mainboards
Sporadisch sollen Probleme mit GTX 700-Karten bei der verwendung von ASUS/ASRock/Gigabyte Mainboards vorkommen. Falls man von solch einem Problem betroffen ist, kann dies helfen:
http://www.hardwareluxx.de/communit...x-780-oc-windforce-967164-3.html#post20864765
http://www.hardwareluxx.de/community/f300/asus-p8z68-deluxe-fehlercode-62-bei-770gtx-967392.html
http://www.hardwareluxx.de/community/f219/gigabyte-ga-x79-ud3-ud5-intel-x79-865610-27.html
https://forums.geforce.com/default/...-ti-wont-get-pc-past-motherboard-load-screen/


Custom-Karten
Anders als bei der GTX Titan erlaubt Nvidia bei der GTX 780 eigendesigns der Boardpartner. Da die GTX 780 über beinahe das selbe PCB wie die Titan verfügt, dürften alle verfügbaren Wasserkühler für die Titan auch auf die 780 passen.

Zurzeit sind schon auch schon einige neue Designs, wie das ACX-Design von EVGA verfügbar. Weitere Custom-Designs anderer Partner sind ebenfalls vorhanden, wie die sehr leise MSI GTX 780 Gaming und die extrem schnelle Inno iChill HerculeZ 2000. Dazu kommen schon bekannte Designs wie etwa von ASUS, Gainward und Palit (Direct CU II, Jetstream (Super Jetstream) und Phantom).

Da einige Besitzer des EVGA ACX-Designs sich über ein unrundes Laufverhalten des Lüfters im Idle beschwert haben, hat EVGA ein neues erstellt:
http://www.hardwareluxx.de/community/f300/gtx-780-acx-bios-mit-neuer-luefterregelung-969007.html

Der Vorteil dieser Designs ist nicht nur die teilweise niedrigere Lautheit der Karte, auch die niedrigen Temperaturen unter Last sorgen dafür, dass solche Custom GTX 780-Karten meistens den vollen GPU-Boost nutzen. Bei einigen Karten bedeutet das Taktraten von knapp über 1.100MHz und somit deutlich mehr Performance als mit den von Nvidia als Durchschnitt angegebenen 902MHz.




Allgemeine Hinweise

Dies ist ein Sammelthread für die GeForce GTX 780. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten (GTX 6x0 und Radeon HD 7xx0 uvm.) angemessen.

Dieser Thread wird in zukunft erweitert.

(Dank an Edgecrusher86 für den Titan-Sammelthread - da die 780 sehr ähnlich ist, habe ich einiges aus seinem Sammelthread zitiert.)

Zuletzt bearbeitet:
also das was ich orginal drauf hatte ist 80.80.21.00.80.

die rev 3 sind alle 80.10........

und bei rev4 steht...

Only Flash this vBios if you GPU was delivered with 80.80.xx.xx.xx bios revision 80.80.xx.xx.xx bios revision is not fully compatible with any
First batch GTX 780 reference design that come out with
Version 80.10.36.xx.xx
Version 80.10.37.xx.xx
Version 80.10.3A.xx.xx

also brauch ich doch rev4!?

edit: hab ich evtl schon ein falsches bios draufgehabt und läuft deswegen so komisch. gpu-z zeigt definitiv A1 chip

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
mit was lese ich dann aus nvinspector zeigt auch A1:) edit: bei hwinfo u. aida auch A1
und nvflash zeigt bei nen 80.10...er bios warning bei 80.80 ist alles ok

Zuletzt bearbeitet:
:)..:d

so luppt. thx erstma an NightFly für den tip mit dem skynet bios. läuft super, hält jetzt ihren takt und spannung konstant. sieht man ja auch sehr gut an der perfekt graden linie.
kein plan was mit dem org. EVGA bios war ..wohl verbuggt:d. chip wird ein B1 sein bei der bios vers. wissen tu ich demnächst genau wenn die unter wasser kommt wenn ich den kryographics drauf bau:)
super ist jetzt auch das ich die spannung runter u. hoch regeln kann und das PT von 130% statt der lächerlichen 106 die er nichtmal hinbekommen hat.
die max auslastung ist nun statt 98% auf 87% runter in 3d11

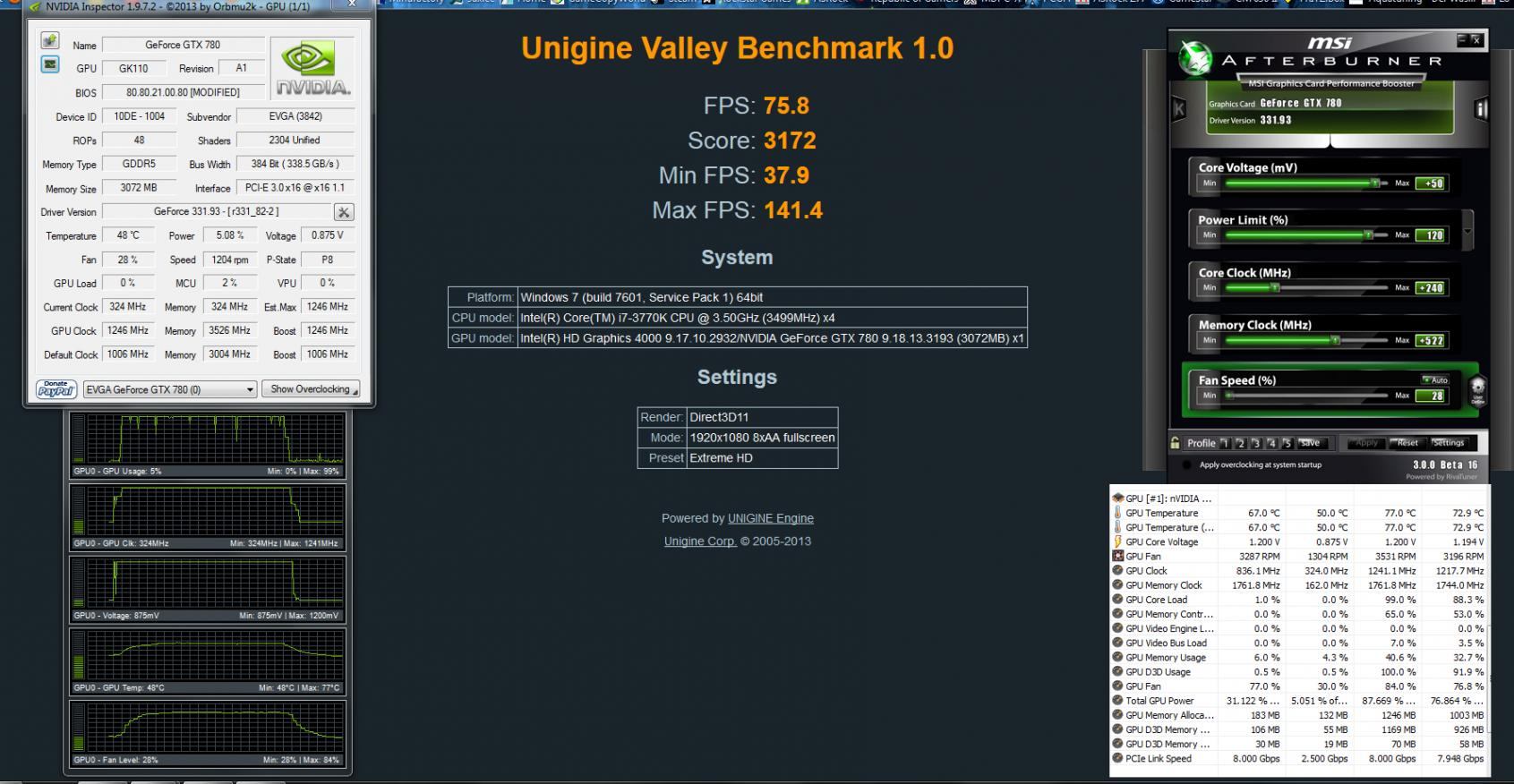

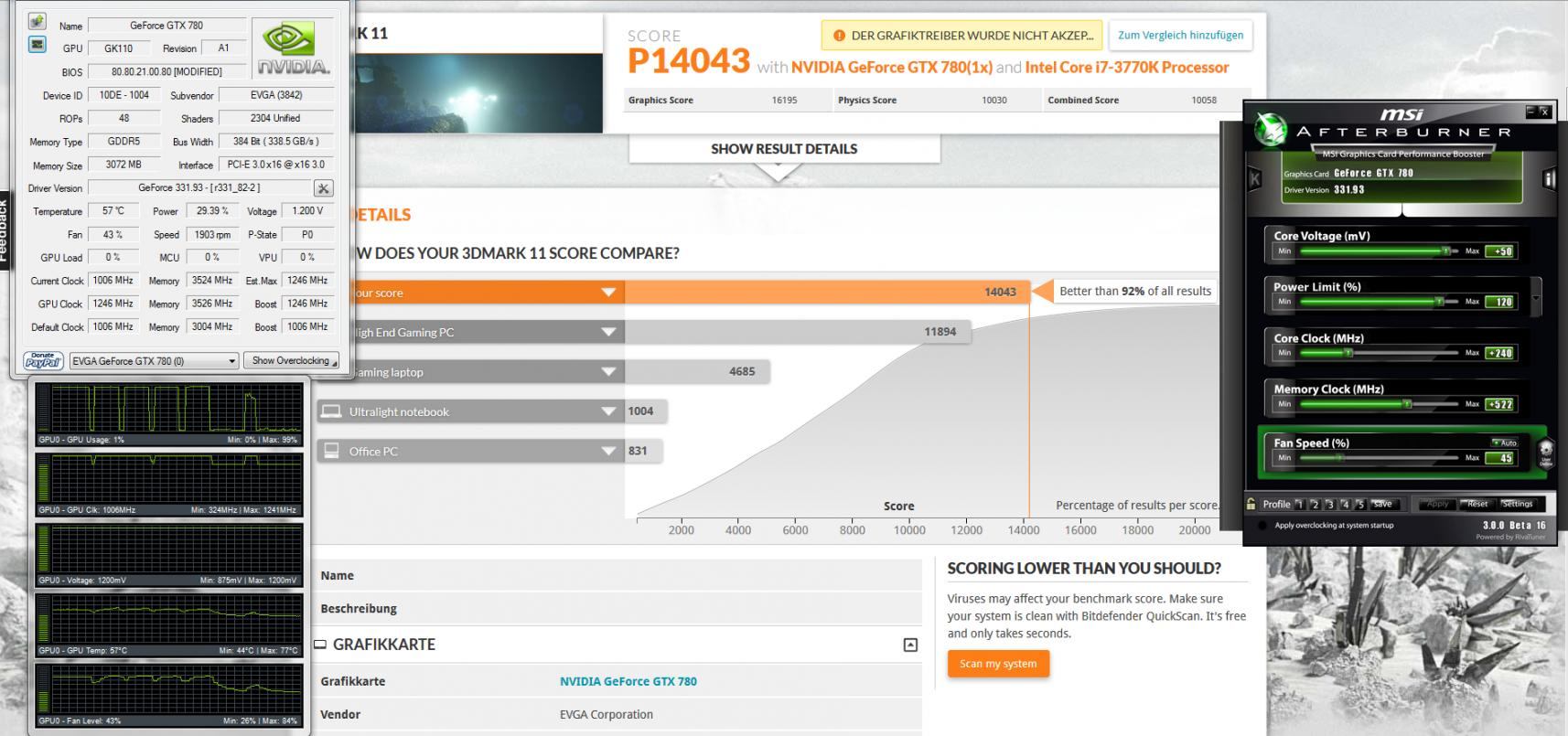

und hier noch nen paar screens von den ersten tests mit dem skynet bios... geht bestimmt noch was und unter wasser dann nochmal mehr


Anhänge

  • 3d11.jpg
    186,2 KB · Aufrufe: 89
  • GTX780 Valley.jpg
    GTX780 Valley.jpg
    196,6 KB · Aufrufe: 84
Zuletzt bearbeitet:
:)..:d

so luppt. thx erstma an NightFly für den tip mit dem skynet bios. läuft super, hält jetzt ihren takt und spannung konstant. sieht man ja auch sehr gut an der perfekt graden linie.
kein plan was mit dem org. EVGA bios war ..wohl verbuggt:d. chip wird ein B1 sein bei der bios vers. wissen tu ich demnächst genau wenn die unter wasser kommt wenn ich den kryographics drauf bau:)
super ist jetzt auch das ich die spannung runter u. hoch regeln kann und das PT von 130% statt der lächerlichen 106 die er nichtmal hinbekommen hat.
die max auslastung ist nun statt 98% auf 87% runter in 3d11
und hier noch nen paar screens von den ersten tests mit dem skynet bios... geht bestimmt noch was und unter wasser dann nochmal mehr

Gz geht doch und wenn dein BIOS 80.80 ist hast du B1

hab sie jetzt mal ausgelotet. mit 1254@1,175v ging sie durch valley mit 3188points und 3D11 macht sie mit "nur" 1241@1,175v und 13991points aber diesmal 16240 graphics score.

beim speicher ist leider schon bei ca. 3600 ende ..darüber bekomm ich nen blackscreen freeze des rechners.

mal sehn was unter wasser geht mit vollen 1,212v@PT130%:asthanos: dafür ist der ref lüfter leider viel zu schwach und nervtötend laut:heul: obwohl er echt gut/hochwertig aussieht.

also wenn wer seine karte nur unter luft laufen läßt sind wohl die asus dcII kühler unschlagbar was lautstärke und effizients betrifft ..meine 660ti oc ist dagegen echt nen traum von der lautstärke und temps. lüfter unhörbar beim zocken und bloß 65° ..und ich dachte das wär überall standart. wenn ich vor hätte die 780ref unter luft zubetreiben, hätt ich sie warscheinlich getauscht gegen ACX oder besser noch DCII. das kann man sich doch nicht antun ..was haben die sich dabei gedacht. mußte echt den ton beim zocken lauter machen deswegen. ...obwohl ichs mir hätte denken können ..sieht ja schon aus wie ne turbine und so klingt er auch. stört euch der ref lüfter nicht?

Zuletzt bearbeitet:
hab sie jetzt mal ausgelotet. mit 1254@1,175v ging sie durch valley mit 3188points und 3D11 macht sie mit "nur" 1241@1,175v und 13991points aber diesmal 16240 graphics score.

beim speicher ist leider schon bei ca. 3600 ende ..darüber bekomm ich nen blackscreen freeze des rechners.

mal sehn was unter wasser geht mit vollen 1,212v@PT130%:asthanos: dafür ist der ref lüfter leider viel zu schwach und nervtötend laut:heul: obwohl er echt gut/hochwertig aussieht.

also wenn wer seine karte nur unter luft laufen läßt sind wohl die asus dcII kühler unschlagbar was lautstärke und effizients betrifft ..meine 660ti oc ist dagegen echt nen traum von der lautstärke und temps. lüfter unhörbar beim zocken und bloß 65° ..und ich dachte das wär standart. wenn ich vor hätte die 780ref unter luft zubetreiben, hätt ich sie warscheinlich getauscht gegen ACX oder besser noch DCII. das kann man sich doch nicht antun ..was haben die sich dabei gedacht. mußte echt den ton beim zocken lauter machen deswegen. ...obwohl ichs mir hätte denken können ..sieht ja schon aus wie ne turbine und so klingt er auch. stört euch der ref lüfter nicht?

Hab kein Referenz habe DCII.
3600 ist doch ok, mein Elpida geht nur bis 3250

Zuletzt bearbeitet:
Warum hast du einen gefunden ? Lost and found?

Hab kein Referenz habe DCII.
3600 ist doch ok, mein Elpida geht nur bis 3250

ja ist dicke ausreichend und bringt eh nicht mehr viel ob 3600 oder 3800 nun, aber bin da bloß noch zu verwöhnt von meinen anderen karten. die 660ti macht 1875/3750 hynix und die 770sc macht 1900/3800 samsung.

Die Elpida laufen auch gut wenn man 100mV mehr drauf gibt ... zumindest die auf meiner Lightning.

Zuletzt bearbeitet:
also ich habe hynix drauf 1900 ram kein problem ,mit ram spannung erhöhung sogar 2000

man muss halt etwas glück haben

meine alltags settings

Zuletzt bearbeitet:
Die Elpida kaufen auch gut wenn man 100mV mehr drauf gibt ... zumindest die auf meiner Lightning.

Ja das geht auf der Lightning - aber sonst kannst das mit der 780er vergessen mit Spannungsbeigabe für die Elpida.... Da ist meist bei max 3300 mit viel Glück 3400 Ende.

- - - Updated - - -

Aber mittlerweile sind auch auf den Lightnings meist B1 und Hynix verbaut;)

Zuletzt bearbeitet:
Naja ich behalte meine ... B1 die 1400 läuft muss erst mal gefunden werden. :P

Und Ram Takt wird eh ein bissi hoch gejazzt hier.

Nu es gibt wohl einige B1, die das sicher nicht erreichen.

Man sollte also vom eigenen Luck geblendet nicht den Schluss ziehen, dass das alle packen. ;)

Ich glaube auch das viele hier meinen das das easy going ist 1300+ zu erreichen. Ich denke die Chips die 1300+ rennen sind schon ausnahmen und welche die 1400 und mehr schaffen sind 1 aus 100 oder so...

Nu es gibt wohl einige B1, die das sicher nicht erreichen.

Man sollte also vom eigenen Luck geblendet nicht den Schluss ziehen, dass das alle packen. ;)

Ich glaube auch das viele hier meinen das das easy going ist 1300+ zu erreichen. Ich denke die Chips die 1300+ rennen sind schon ausnahmen und welche die 1400 und mehr schaffen sind 1 aus 100 oder so...

100% sign :bigok:

Bei mir haben 9 von 10 Karten nicht mal 1200 Mhz geschafft, darunter waren auch drei B1 Chips ^^

Ne Karte die 5 Stunden durchweg 1300MHz BF4 Stable ist will ich erst mal live sehen.
Wir sind hier im Hardwareluxx, ich glaube hier sogut wie nichts was ich hier noch lese da sich 80% der Leute hier eh nur die Taschen voll hauen :fresse:

Hi, kurze Frage. Ist das normal das ich bei firestrike-extrem nur ca. 85% powertarget habe?
Vcore is bei 1,35
core bei 14++

wenn bf4 server solange durch hält ohne absturz , läuft meine rockstable 1300 sogar noch länger
