NVIDIA GeForce GTX 980 Ti (GM200) Sammelthread + FAQ​

Impressionen der Karte:

Technische Daten der GeForce GTX 980 Ti

Spoiler

• Chip = GM200-310-A1
• Fertigung = 28 nm (TSMC)
• Transistoren = 8,0 Milliarden
• Die-Größe = 601 mm²
• Shader-Einheiten = 2.816 (1D) (22 SMM)
• Texture Mapping Units (TMUs) = 128
• Raster Operations (ROPs) = 96
• Pixelfüllrate = 88,0+ GPixel/s
• Texelfüllrate = 176,0+ GTexel/s
• Chiptakt = 1.000 MHz Baseclock + Boost (1.076 MHz) + Estimated Boost
• Shadertakt = Chiptakt (1.000 MHz Baseclock + Boost (1.076 MHz)+ Estimated Boost)
• Speichertakt = 1.753 MHz
• Speichergröße = 6.144 MB
• Speichertyp = GDDR5
• Speicherinterface = 384 Bit
• Speicherbandbreite = 336,5 GB/Sek.
• Shader Model = 5.0
• DirectX = 12.1
• Leistungsaufnahme 3D (TDP) = 250W
• Leistungsaufnahme 2D = ~14W
• Versorgung über jeweils einen 8-Pin und einen 6-Pin PCI-Express Anschluss
• Anschlussmöglichkeiten = 1 x DL-DVI, 1 x HDMI 2.0, 3 x DisplayPort 1.2
• Hinweis: Multi-Monitoring = Die Karte kann bis zu fünf Monitore gleichzeitig ansteuern, im Surround-Modus (2D und 3D) maximal drei. !!
• Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
• Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel

Announce the GeForce GTX 980 Ti

Einzelkartentests:

• deutsch:
• Geforce GTX 980 Ti im Test: Gestatten, "Titan XS" - PCGH
• GeForce GTX 980 Ti im Test: Kopf an Kopf mit der Titan*X - ComputerBase
• NVIDIA legt nach: GeForce GTX 980 Ti im Test - HardwareLuxx
• NVIDIA GeForce GTX 980 Ti mit 6 Gigabyte Hauptspeicher im Test - HT4U.net
• Geforce 980 Ti im Test: Nvidias zweiter Titan-Killer kommt AMDs Fiji zuvor - Golem.de
• Nvidia GeForce GTX 980 Ti im Test - tweakpc
• Nvidia Geforce GTX 980 Ti (Grafikkarten) Test - Kleine Titan mit 6,0 GByte VRAM - GameStar.de
• -
• englisch:
• NVIDIA GeForce GTX 980 Ti 6 GB Review | techPowerUp
• The NVIDIA GeForce GTX 980 Ti Review
• The NVIDIA GeForce GTX 980 Ti 6GB Review - Matching TITAN X at $650 | PC Perspective
• Nvidia GeForce GTX 980 Ti Review - Introduction
• Review: Nvidia GeForce GTX 980 Ti - Graphics - HEXUS.net
• The NVIDIA GTX 980Ti Performance Review
• -

Geizhals Link:
GeForce GTX 980 Ti | Deutschland - Hardwareluxx - Preisvergleich


Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier
oder direkt bei Nvidia


Tools:

Grafikkarten Analyse Tool GPU-Z hier
NVIDIA Inspector (Analyse Tool, OC, erw. Treibersettings) hier
EVGA Precision X hier
MSI Afterburner hier
FurMark VGA Stress Test hier
Futuremark 3D Mark (2013 - Basic Edition) hier
Futuremark 3D Mark 11 (Basic Edition) hier
Unigine Heaven 4.0 Benchmark (Basic Edition) hier
Unigine Valley 1.0 Benchmark (Basic Edition) hier

FAQ (Frequently Asked Questions)

Wie laut ist die Karte?
Die GeForce GTX 980 Ti erreicht im Leerlauf mit 0,3 Sone das Niveau der GTX TITAN X. Der Radiallüfter dreht ebenfalls mit ~1.050 RPM bei 22% PWM-Stärke. Unter Last steigt die Lautheit auf bis zu 4,5 Sone (Anno 2070; 53% PWM @~2.550 RPM), was wieder genau das selbe Niveau der TITAN X entspricht. Die Maximale Drehzahl des Radiallüfter beträgt ebenfalls 4.800 RPM.
Geforce GTX 980 Ti im Test: Gestatten, "Titan XS"

Hier noch ein Video zum Verlauf der Lautstärke des Referenzdesigns (mit Angaben wie Takt, Power-Target und Lüfterdrehzahl):

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen

Wie hoch sind die Temperaturen der Karte?
Die Temperatur der GTX 980 Ti beträgt im Leerlauf vollkommen unbedenkliche 32 °C. Unter Last (Games) steigt die Temperatur bis auf 84 °C, wobei das Temperatur-Target genau 83°C beträgt. Sobald die 83°C überschritten werden, wird die Taktrate und Spannung gesenkt, sodass die Karte bei 83°C verweilt. Die Karte verhält sich also genau so wie die GTX TITAN X.
NVIDIA legt nach: GeForce GTX 980 Ti im Test

Wie hoch ist der Stromverbrauch?
Die GTX 980 Ti verbraucht im Leerlauf um die 14 Watt. Bei der Verwendung von zwei Monitoren oder einer Blu-Ray-Wiedergabe steigt die Verlustleistung auf rund 18 Watt an. Unter Last limitiert das Power-Target den maximalen Verbrauch. So verbraucht eine Referenz-GTX 980 Ti, egal ob in Games oder im Furmark, maximal 250 Watt (100% PT). Die Effizienz der Karte ist dabei immer noch gut, erreicht aber die die Effizienz der GM204 Referenz-Karten nicht ganz. PCGH misst maximal 236 Watt, also Werte unterhalb des Power Targets und leicht unterhalb der TITAN X.
Geforce GTX 980 Ti im Test: Gestatten, "Titan XS"

Passt die Karte in mein Gehäuse?
Bei der GeForce GTX 980 Ti misst das PCB wieder 26,67 cm, wie bei der GTX 770, 780, 780 Ti, Titan, Titan Black, 980 und Titan X.

Die Performance:
3DCenter Launch-Analyse (Performance-Werte auf der zweiten Seite)
Die Karte ist gegenüber einer Stock GTX 980 zwischen 20 und 30% schneller. Je höher die Auflösung, desto weiter kann sich die neue 980 Ti von der GM204-Basierenden Karte absetzen. In 4K oder Games mit sehr hohen Speicheranforderungen profitiert die 980 vom Plus an Vram. Im Vergleich zur Titan X mit dem voll ausgebauten GM200, ist die neue Karte nur rund 5% langsamer bei selber Taktrate. Ohne händische Eingriffe taktet die 980 Ti in der Regel sogar etwas höher als die Titan X, geschuldet durch das größere Power-Target-Buget, da man nur die hälfte an Vram, sowie 2 SMM mit 256 Shader weniger befüttern muss. In der Praxis unterscheiden sich beide Karten nur rund 1 bis 3% voneinander - beide Karten sind ergo sogut wie gleich schnell. Auch mit maximalem OC dürfte sich daran nur wenig ändern. Der 980 Ti steht bei Taktraten von über 1400 MHz im Verhältnis bei z.B. 4.000 MHz Speichertakt mehr Bandbreite pro rechenleistung zur Verfügung als der Titan X, skaliert also sogar noch etwas besser nach oben hin.

Overclocking:
Wie schon bei jeder Karte, die auf der Kepler-Architektur basiert, lässt sich der Takt der neuen Maxwell-GPU nicht mehr direkt absolut einstellen. Man arbeitet stattdessen über einen "Offset" zur Basistaktrate, welcher sowohl den Basistakt, als auch den Boost-Takt gleichermaßen anhebt.

Die GTX 980 Ti lässt sich wie schon die anderen Maxwell-GPUs gut übertakten. So soll man ohne weitere Erhöhung der Spannung bis zu 1.400 MHz (max. boost) erreichen, was in etwa ein GPU-Offset von rund +200 MHz darstellt. Der Speicher soll meistens 1.900 MHz schaffen, ab und zu auch über die 2.000 MHz (Ergebnisse, welche man schon von der GTX 770, 780 Ti, Titan Black, 970, 980 und Titan X kennt). Entsprechende OC-tests in den Reviews.

Allerdings limitiert das Power-Target von 250 Watt (+10% einstellbar = 275 Watt) beim Übertakteb doch deutlich. Dagegen wird erst ein Mod-BIOS helfen, damit die Karte ihre Taktraten konstant auf die Straße fahren kann. Auch hierbei verhält sich der kleinere GM200-310 genauso wie sein großer Bruder. Beide Karten lassen sich sowohl Relativ, als auch Absolut stark übertakten.


Um einen Stabilen Takt zu erreichen, braucht man stark auslastende Spiele, welche eine sehr hohe Last erzeugen. Ein sehr empfindliches Spiel ist The Witcher 3: Wild Hunt. Wer also OC testen will, kann/sollte sich mit dieser Ingame-Szene versuchen:

Spoiler

Um noch mehr Last zu erzeugen, sollte man meditieren. Zwischen 9 und 12 Uhr strahlt die Sonne stark und belastet die Szene noch etwas mehr.

@Szene "gefunden" von TobiWahnKenobi (Ich kann bestätigen, dass die Szene oder andere Szenen in W3 sehr stark belasten und schnell bei hohem OC instabil werden können; gerade in 3840 x 2160

ASIC-Vergleich:
Um zu wissen, wie schnell die eigene Karte mit Werkstaktraten letztlich ist und ob man das OC-Potential doch etwas davon Ableiten kann, hier eine Tabelle mit den Basis-Taktraten, den typischen Boost-Taktraten und dem Max Takt der Karten der User:

User	Karte (Modell + Hersteller)	Basis Takt	Boost Takt	est. Max. Takt	Takt-Offset auf den Basistakt	Max. Spannung	ASIC
dussel	Inno3D iChill GTX 980 Ti OC HerculeZ X3	1.038 MHz	1.127 MHz	1.291 MHz	+ 253 MHz	1,1930 V	83,6%
DooM1987	Zotac GTX 980 Ti AMP! Edition	1.051 MHz	1.140 MHz	1.304 MHz	+ 253 MHz	1,1990 V	83,4%
mcBane42	Gigabyte GTX 980 Ti G1 Gaming	1.152 MHz	1.241 MHz	1.392 MHz	+ 240 MHz	1,1870 V	82,4%
misterh	Inno3D iChill GTX 980 Ti HerculeZ X4 AirBoss Ultra	1.152 MHz	1.241 MHz	1.392 MHz	+ 240 MHz	1,1930 V	81,4%
Reaper_xyz	EVGA GTX 980 Ti	1.000 MHz	1.076 MHz	1.241 MHz	+ 240 MHz	1,1930 V	81,0%
TobiWahnKenobi	EVGA GTX 980 Ti SC	1.102 MHz	1.190 MHz	1.342 MHz	+ 240 MHz	1,1990 V	80,7%
7779	MSI GTX 980 Ti Gaming	1.140 MHz	1.228 MHz	1.367 MHz	+ 227 MHz	1,1930 V	77,8%
3CPO	EVGA GTX 980 Ti SC	1.102 MHz	1.190 MHz	1.329 MHz	+ 227 MHz	1,1930 V	77,4%
Hübie	ASUS GTX 980 Ti StriX	1.190 MHz	1.291 MHz	1.418 MHz	+ 227 MHz	1,1930 V	77,4%
mrmiagi0101	EVGA GTX 980 Ti SC+ ACX 2.0+	1.102 MHz	1.190 MHz	1.329 MHz	+ 227 MHz	1,1990 V	77,0%
SK-Tempelhof	EVGA GTX 980 Ti SC+ ACX 2.0+	1.102 MHz	1.190 MHz	1.329 MHz	+ 227 MHz	1,1990 V	76,6%
Sahee	Gigabyte GTX 980 Ti G1 Gaming	1.152 MHz	1.241 MHz	1.380 MHz	+ 227 MHz	1,1990 V	76,2%
jackennils	Palit GTX 980 Ti Super Jetstream	1.152 MHz	1.241 MHz	1.380 MHz	+ 227 MHz	1,2050 V	76,0%
crysis1	Gigabyte GTX 980 Ti G1 Gaming	1.152 MHz	1.241 MHz	1.367 MHz	+ 215 MHz	1,180 V	76,0%
SirDoe	Palit GTX 980 Ti Super Jetstream	1.152 MHz	1.241 MHz	1.367 MHz	+ 215 MHz	1,1800 V	75,8%
Nikster11	EVGA GTX 980 Ti SC ACX 2.0+	1.102 MHz	1.190 MHz	1.317 MHz	+ 215 MHz	1,1870 V	75,7%
SixKiller	Gigabyte GTX 980 Ti G1 Gaming	1.152 MHz	1.241 MHz	1.367 MHz	+ 215 MHz	1,1870 V	75,1%
DIR0201	EVGA GTX 980 Ti SC ACX 2.0+	1.102 MHz	1.190 MHz	1.317 MHz	+ 215 MHz	1,1870 V	75,0%
MT_RAZORLIGHT	EVGA GTX 980 Ti SC ACX 2.0+	1.102 MHz	1.190 MHz	1.317 MHz	+ 215 MHz	1,1870 V	74,8%
ringo86	Inno3D GTX 980 Ti Black Accelero Hybrid S	1.203 MHz	1.304 MHz	1.418 MHz	+ 215 MHz	1,1930 V	74,4%
Phil1984	EVGA GTX 980 Ti SC+ ACX 2.0+	1.102 MHz	1.190 MHz	1.317 MHz	+ 215 MHz	1,1930 V	74,3%
MysteriousNap	EVGA GTX 980 Ti SC	1.102 MHz	1.190 MHz	1.317 MHz	+ 215 MHz	1,1930 V	74,1%
Matschgo	EVGA GTX 980 Ti SC	1.102 MHz	1.190 MHz	1.317 MHz	+ 215 MHz	1,1930 V	74,1%
sh4q	Palit GTX 980 Ti Super Jetstream	1.152 MHz	1.241 MHz	1.367 MHz	+ 215 MHz	1,1930 V	73,7%
JohnMainhard	Zotac GTX 980 Ti	1.000 MHz	1.076 MHz	1.215 MHz	+ 215 MHz	1,1930 V	73,6%
ringo86	Zotac GTX 980 Ti AMP! Extreme	1.253 MHz	1.355 MHz	1.431 MHz	+ 177 MHz (andere Einstellungen im BIOS!)	1,1990 V	73,0%
funnycat	Palit GTX 980 Ti Super Jetstream	1.152 MHz	1.241 MHz	1.367 MHz	+ 215 MHz	1,1990 V	72,9%
Thrawn.	Inno3D iChill GTX 980 Ti HerculeZ X3 AirBoss Ultra	1.152 MHz	1.241 MHz	1.367 MHz	+ 215 MHz	1,1990 V	72,7%
br34ker	Giagbyte GTX 980 Ti	1.000 MHz	1.076 MHz	1.216 MHz	+ 215 MHz	1,1990 V	72,7%
	Zotac GTX 980 Ti AMP! Extreme	1.253 MHz	1.355 MHz	1.431 MHz	+ 177 MHz (andere Einstellungen im BIOS!)	1,1990 V	72,7%
falkboett	EVGA GTX 980 Ti SC+ ACX 2.0+	1.102 MHz	1.190 MHz	1.304 MHz	+ 202 MHz	1,1800 V	72,2%
PCTOM	Inno3D GTX 980 Ti	1.000 MHz	1.076 MHz	1.203 MHz	+ 202 MHz	1,1870 V	72,0%
A6	EVGA GTX 980 Ti Hydrocopper	1.140 MHz	1.228 MHz	1.342 MHz	+ 202 MHz	1,1870 V	71,8%
Ringkeeper	Palit GTX 980 Ti Super Jetstream	1.152 MHz	1.241 MHz	1.354 MHz	+ 202 MHz	1,1870 V	71,5%
HansSolo	Palit GTX 980 Ti Super Jetstream	1.152 MHz	1.241 MHz	1.354 MHz	+ 202 MHz	1,1870 V	71,0%
Flowrider85	EVGA GTX 980 Ti SC	1.102 MHz	1.190 MHz	1.304 MHz	+ 202 MHz	1,1930 V	70,8%
Jaytie	EVGA GTX 980 Ti ACX 2.0+	1.000 MHz	1.076 MHz	1.203 MHz	+ 202 MHz	1,1930 V	70,7%
econaut	EVGA GTX 980 Ti SC+ ACX 2.0+	1.102 MHz	1.190 MHz	1.304 MHz	+ 202 MHz	1,1930 V	70,4%
Para27	EVGA GTX 980 Ti SC+ ACX 2.0+	1.102 MHz	1.190 MHz	1.304 MHz	+ 202 MHz	1,1930 V	70,2%
DerVengeance	EVGA GTX 980 Ti	1.000 MHz	1.076 MHz	1.203 MHz	+ 202 MHz	1,1930 V	70,0%
Christoph1984	Palit GTX 980 Ti Super Jetstream	1.152 MHz	1.241 MHz	1.354 MHz	+ 202 MHz	1,1930 V	69,9%
Low	Palit GTX 980 Ti	1.000 MHz	1.076 MHz	1.203 MHz	+ 202 MHz	1,1990 V	69,8%
LSSJBroly	EVGA GTX 980 Ti SC	1.102 MHz	1.190 MHz	1.304 MHz	+ 202 MHz	1,1990 V	69,6%
Aquahead	Gigabyte GTX 980 Ti	1.000 MHz	1.076 MHz	1.203 MHz	+ 202 MHz	1,1990 V	69,6%
Shaneymac	Gigabyte GTX 980 Ti	1.000 MHz	1.076 MHz	1.203 MHz	+ 202 MHz	1,1990 V	69,5%
duaffe	Palit GTX 980 Ti Super Jetstream	1.152 MHz	1.241 MHz	1.355 MHz	+ 202 MHz	1,1990 V	69,1%
famich	MSI GTX 980 Ti Gaming 6G	1.140 MHz	1.228 MHz	1.342 MHz	+ 202 MHz	1,1990 V	69,0%
Seppel69	EVGA GTX 980 Ti SC	1.102 MHz	1.190 MHz	1.304 MHz	+ 202 MHz	1,1990 V	69,0%
mischa1984	MSI GTX 980 Ti Gaming 6G	1.140 MHz	1.228 MHz	1.329 MHz	+ 189 MHz	1,1870 V	68,8%
p5buser	EVGA GTX 980 Ti SC ACX 2.0+	1.102 MHz	1.190 MHz	1.291 MHz	+ 189 MHz	1,1870 V	68,6%
johnieboy	EVGA GTX 980 Ti SC ACX 2.0+	1.102 MHz	1.190 MHz	1.291 MHz	+ 189 MHz	1,1870 V	68,5%
Massa	Inno3D iChill GTX 980 Ti HerculeZ X4 AirBoss Ultra	1.152 MHz	1.241 MHz	1.342 MHz	+ 189 MHz	1,1870 V	68,4%
-Revo-	EVGA GTX 980 Ti SC+ ACX 2.0+	1.102 MHz	1.190 MHz	1.291 MHz	+ 189 MHz	1,1870 V	67,9%
-Revo-	EVGA GTX 980 Ti SC+ ACX 2.0+	1.102 MHz	1.190 MHz	1.291 MHz	+ 189 MHz	1,1930 V	67,0%
logintw	KFA² GTX 980 Ti	1.000 MHz	1.076 MHz	1.190 MHz	+ 189 MHz	1,1990 V	66,8%
Thunderburne	EVGA GTX 980 Ti	1.000 MHz	1.076 MHz	1.178 MHz	+ 177 MHz	1,1930 V	65,8%
G-Star1079	EVGA GTX 980 Ti SC ACX 2.0+	1.102 MHz	1.190 MHz	1.279 MHz	+ 177 MHz	1,1930 V	64,9%
bizzare	EVGA GTX 980 Ti SC ACX 2.0+	1.102 MHz	1.190 MHz	1.279 MHz	+ 177 MHz	1,1990 V	64,3%
cage	EVGA GTX 980 Ti SC ACX 2.0+	1.102 MHz	1.190 MHz	1.279 MHz	+ 177 MHz	1,1990 V	63,8%
flyingernst	EVGA GTX 980 Ti SC ACX 2.0+	1.102 MHz	1.190 MHz	1.266 MHz	+ 164 MHz	1,1870 V	63,5%
Flowrider85	EVGA GTX 980 Ti SC	1.102 MHz	1.190 MHz	1.266 MHz	+ 164 MHz	1,1870 V	63,3%
SuLux	Palit GTX 980 Ti Super Jetstream	1.152 MHz	1.241 MHz	1.317 MHz	+ 164 MHz	1,1870 V	63,2%
Tibone	EVGA GTX 980 Ti SC	1.102 MHz	1.190 MHz	1.253 MHz	+ 152 MHz	1,1930 V	60,2%

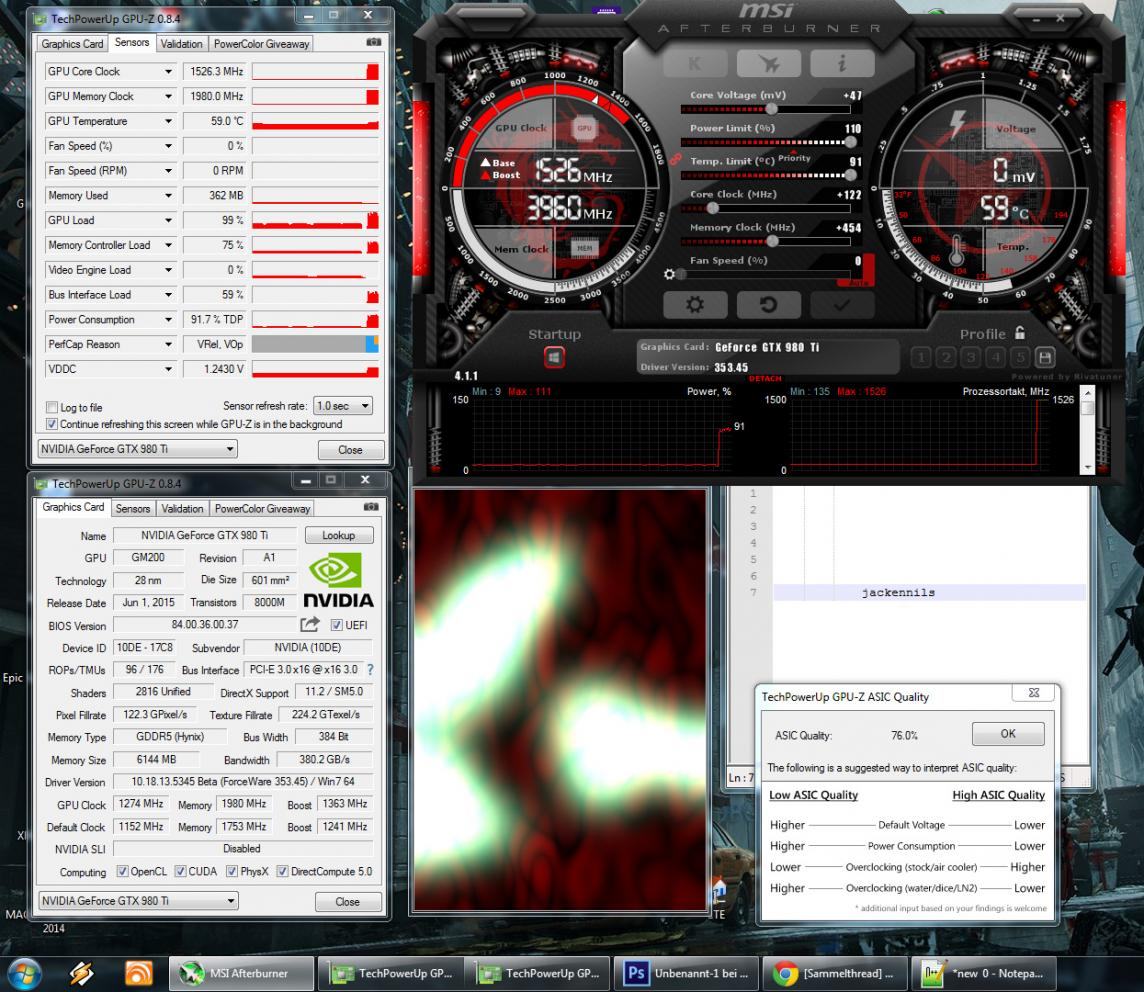

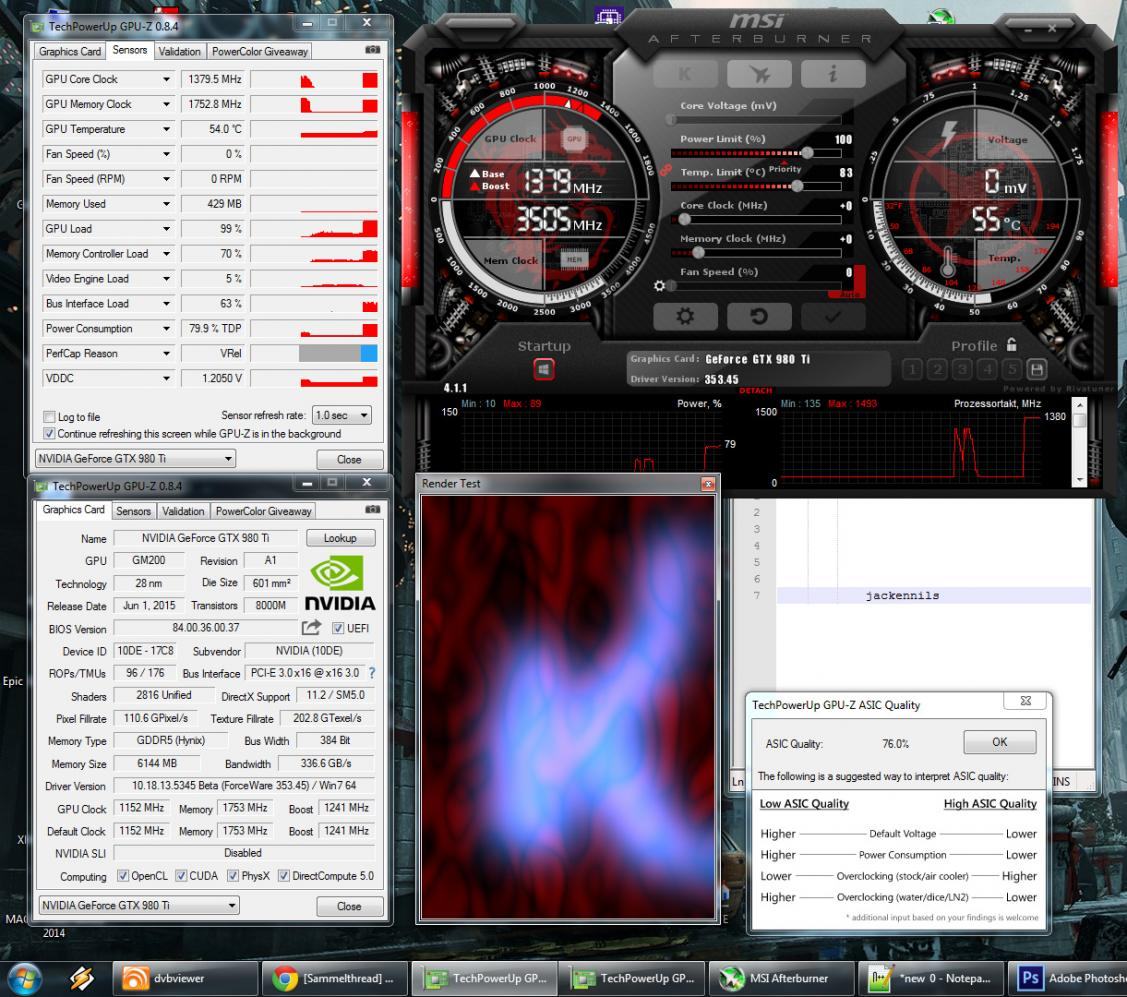

Um das Eintragen zu vereinfachen, bitte so die Werte angeben (am Besten bei einer GPU-Temperatur von unter 60°C):

Spoiler

Allgemeine Hinweise
Dies ist ein Sammelthread für die GeForce GTX 980 Ti. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten (GTX 780 Ti, Titan (Black), GTX 970, 980, Titan X und Radeon R9-290(X) uvm.) angemessen.

Custom-Designs
Im Gegensatz zur Titan X, wird es hier nun richtig spannend. nVidia erlaubt, wie schon bei der 980, wieder den Herstellern eigene Custom-designs auf dem Markt zu bringen. Somit sind recht Zeitnah Karten erhältlich, welche kühler und somit schneller und vor allem deutlich leiser sind. Die verschiedenen Hersteller listen schon einige, vor allem bereits bekannte und gut funktionierende Designs auf.


Direkt zum Launch zeigen die Hersteller schon die ersten Custom Karten.

Ein Test zu einigen Custom-Designs:
Fünf Partnerkarten der GeForce GTX 980 Ti im Test - ComputerBase

Spoiler

Computerbase hat eine Liste zu allen zurzeit bekannten Designs erstellt.

Die bisher schnellste Karte wird die ZOTAC GTX 980 Ti AMP! Extreme Edition sein, welche einen Basistakt von enormen 1.253 MHz besitzt. Abhängig des PT wird die Karte von Werk aus auf rund 1.400 MHz takten. Im vergleich wären das bis zu 30% mehr Takt gegenüber einer Karte mit dem Referenzdesign, welche Taktraten in der Praxis von etwa 1.100 MHz erreicht.



[haudi]

Nope auch die classifieds haben zumindest in Precisionx unterschiedliche Spannungen anliegen.
Gpu-z spuckt allerdings bei den classifieds immer 1.21v aus...
Kann wohl den Controller nicht auslesen



[Stullen Andi]

Hab noch keine gehabt, Software soll ja wohl nur Käse auslesen laut Kingpin Forum und nen EVBOT oder Raspi hat ja noch keiner drangehalten hier.

Bei den Karten würde ich jedenfalls nichts drauf geben was die Software anzeigt.



[haudi]

Joa kann sein - allerdings trotzdem komisch, dass precison da bei meinen 4 Classis die ich hier hatte von 1.190-1.206V ausgelesen hat und gpu-z immer 1.21V...



[MoonwalkerDLX]

Währe jemand so lieb und würde mir mein PT aufs Maximum setzen? ich krieg das irgendwie nicht so ganz hin.
MSIstock.rom


Danke

Niemand?



[TheOpenfield]

Ach komm, das sind doch nur 2 Klicks im einfachsten Fall einfach 275000 zu 300000 ändern



[MoonwalkerDLX]

Hab ich ist ja auch schon höher aber irgendwie laufe ich da fast wieder rein kommt mir so vor als übersehe ich irgendein wert oO



[OliverM84]

Palit/Gainward haben keine Referenzplatine sondern ein eigenes PCB design.

Ich dachte sie Palits hätten auch Ref. PCBs?!

Aber die Kühler des Ref. PCBs passen, oder?


Sent from my iPhone using Hardwareluxx app



[haudi]

Klar hat palit und gainward auf ref pcbs. Nur die super jetstream z.b. hat schon mal 2*8pin und ist somit Custom pcb.



[jolly91]

Blödsinn. Die Super Jetstream hat 1x6pin und 1x8pin.



[haudi]

Ups stimmt! Mein Fehler! Somit ist sie im ref design. Passen auch die ek und aquacom. Blöcke etc.
Die 780ti jetstream war noch Custom mit 2×8pin...



[crysis1]

Um das mit dem Auslesen der Spannung nochmal aufzugreifen:
Alle Tools - AFterburner, PrecisionX, GPU-Z, NVIDIA Inspector - bekommen ihre infos grds. über den Treiber und nicht über den Spannunggskontroller, weil s.ie darauf keinen Zugriff haben. Ausnahme die mir bekannt ist, ist die Lightning jetzt mit dem aktuellen AB 4.2.0 und früher mit den speziellen ABs für die Lightning, die direkt auf den Controller zugreifen. Der AB 4.1 konnte z.B auch (noch) nicht auf den Controller der Lightning zugreifen.

Deshalb stimmen aucH die Spannungsangaben, die die Tools anzeigen nicht und liegen z.B. Bei angezeigten 1.21v idR "nur" 1.87v an. Habe das selbst mit meiner Lightning ausgetestet mit dem AB 4.1, dann dem AB 4.2 und nem Multimeter und zusätzlich mit meiner G1.

Entsprechend heißt es auch in den Release notes:
Added core, memory and auxiliary PEXVDD voltage control for custom design MSI GTX980Ti Lightning series graphics cards with IR3595A+IR3567B voltage regulators



[haudi]

Naja du kannst aber bei der classi mit Precisionx auch 1.3v geben. Somit auch direkter Zugriff oder?
Aber was das auslesen angeht denke ich auch dass die Software Lösungen alles andere als genau sind



[crysis1]

Bei der Classi bin ich mir nicht sicher, glaube das aber mal gelesen zu haben, ja

Und irgendwo gibt's auch ne Data base von Guru3d bzw Unwinder die es erlaubt über die Settings im AB auch auf Controller anderer Karten direkt zuzugreifen ( bei den Furys gehts glaub ich auch)

Habs gefunden, Link zum Forum mit der Data Base
Third party Graphics Card hardware database - Guru3D.com Forums



[MoonwalkerDLX]

Ich krieg langsam nen kotzreiz folgendes Szenario hab meine karte jetz bisl am power Limit rumgespielt alles kein Problem takte ich 1480 läuft das endweder mal länger oder nicht und ich bekomme ohne bild fehler ein treiber resett oO Spannung sackt aber laut GPU z / OSD nicht ab jetz hab ich Spannung im bios schon deutlich höher gefixt von 1.2v auf 1.25 und was ist? genau das selbe kakt einfach mit nem treiber resett ab .. jemand eine Idee?



[Naennon]

ja, der Takt ist nicht stabil
was gibts da zu diskutieren



[MoonwalkerDLX]

kann ja nicht angehen egal ob ich power taget hoch setze lüfter voll aufdrehe mehr Spannung gebe mehr geht nicht das aber komisch.

so beschissen hat sich aber echt noch absolut keine karte verhalten ^^ und ich hatte bis jetz 4 970er und 2 tis hier das die dritte schon. und eine GTX980 hatte ich auch fürs Wochen ende.



[Hübie]

Nein - das hat damit nix zu tun! Hatte die Diskussion erst mit Hübie - und wusste gar nicht, dass wir eh schon so ne tolle Tabelle haben!
User Karte (Modell + Hersteller) Basis Takt Boost Takt est. Max. Takt Takt-Offset auf den Basistakt Max. Spannung ASIC
jackennilsPalit GTX 980 Ti Super Jetstream1.152 MHz 1.241 MHz 1.380 MHz + 227 MHz 1,2050 V 76,0%
crysis1Gigabyte GTX 980 Ti G1 Gaming 1.152 MHz 1.241 MHz 1.367 MHz + 215 MHz 1,180 V 76,0%
SirDoePalit GTX 980 Ti Super Jetstream1.152 MHz 1.241 MHz 1.367 MHz + 215 MHz 1,1800 V 75,8%

Wenn man sich jetzt hier mal die Super Jet Stream her nimmt sieht man, dass dort noch mehr reinspielt als der Asic Wert
Die mit höherer Asic - 0.2% hat 1.205V anliegen max. während die 75.8% Asic Karte nur 1.180V anliegen hat max..

Deine s.g. "Diskussion" bestand in haltlosen Behauptungen. Jackennils hat an seiner Karte schon herumgespielt bevor er das Ergebnis gepostet hat und die 1205 mV sind sicher nicht Werkseinstellung. Die macht bei ihm mit 1243 mV 1526 MHz. Glaubst du doch selbst nicht dass die mit 1.2 Volt ausgeliefert wird.
Ich werde mir jetzt mal eingehende Informationen einholen, um das ein für alle Mal zu klären.

Edit: Kannst auf Seite 100 nachschlagen.



[haudi]

cage EVGA GTX 980 Ti SC ACX 2.0+ 1.102 MHz 1.190 MHz 1.279 MHz + 177 MHz 1,1990 V 63,8%
flyingernst EVGA GTX 980 Ti SC ACX 2.0+ 1.102 MHz 1.190 MHz 1.266 MHz + 164 MHz 1,1870 V 63,5%

Ah ok, das habe ich missverstanden. Dann hier nochmal mit Werkseinstellungen:

Anhang anzeigen 328739

Ist schon recht - hier wahrscheinlich auch irgendwas geändert worden...
Mach dich doch nicht lächerlich!!

Bei seinen 1.249V war auch der offset Regler nach rechts gerückt + Boost durch höhere VDDC ergibt eben seine 1526....

Meine Palit geht ganz ordentlich:

Anhang anzeigen 328735



[Hübie]

[ ] Ich hab es nicht verstanden.

Setze da dein Kreuz. Am besten mit Edding auf dem Monitor.
Klar kann man glauben dass die Karte für 1380 MHz mit 1.205 Volt gebinned wurde. Ist nur Müll, da jackennils wie ich sagte daran herum gefummelt hat und aus dem Raster fällt wie deine eigenen Beispiele schon zeigen.

cage EVGA GTX 980 Ti SC ACX 2.0+ 1.102 MHz 1.190 MHz 1.279 MHz + 177 MHz 1,1990 V 63,8%
flyingernst EVGA GTX 980 Ti SC ACX 2.0+ 1.102 MHz 1.190 MHz 1.266 MHz + 164 MHz 1,1870 V 63,5%

12 mV für eine Stufe von 13 MHz (13 Millionen Signale pro Sekunde). 0,3% Abstufung. Passt. Oder willst du nun behaupten dass es nie und nimmer so granular sein kann? Ich erinnere mal daran wieviel in so einem Chip eigentlich drin steckt (SERDES, Cycle counter, clock gen/distri,PLL...).

ps: Rate mal warum die Dinger Ausrufezeichen heißen!



[haudi]

Eine Voltstufe sind aber nicht 12mV sondern 6mV - und die niedrigere Asic dazu noch die niedrigere Spannung um 2 Stufen...
Aber es ist sinnlos weiter zu diskutieren da du sowieso nichts einsehen möchtest! Er hat doch geschrieben dass er Werkseinstellung gepostet hat - aber wir unterstellen lieber mal dass er vorher die 1.205V im Bios festgenagelt hat weils grad in den Kram passt - großes Kino!!

TobiWahnKenobi VGA GTX 980 Ti SC 1.102 MHz 1.190 MHz 1.342 MHz + 240 MHz 1,1990 V 80,7%
3CPO VGA GTX 980 Ti SC 1.102 MHz 1.190 MHz 1.329 MHz + 227 MHz 1,1930 V 77,4%

Hier sinds 13Mhz mehr Boost - aber nur 6mV mehr für die mit höherer Asic.. komisch oder?



[MoonwalkerDLX]

Jetz hab ich aber mal eine Frage liebe leute

Ich hab jetz stunden lang an meiner MSI TI rumgefummelt und folgendes Problem!

Sie läuft mit 1.87 Default Spannung ca 1460 mhz game und benchstable aber sobald ich über 1475 gehe bekomme ich endweder freez oder ein Treiber resett jetz war ich natürlich schon so schlau und hab die Spannung angehoben bis zu 1,27v und alles das selbe das blöde miss dingen will nicht über 1480 stabil laufen
Sie läuft nicht im power Limit und über 80° kommt sie nur wenn ich sie auf vollen PT laufen lasse und 1.27v gebe (max 83°@ 100% Lüfter) im bios hab ich natürlich testweise gefixt das sie beim drossel die Spannung nicht absenken kann hilft aber alles nix.
Ist die gpu echt einfach am ende oder übersehe ich irgendwas? jemand ein tip?



[TheOpenfield]

Ändert sich die Spannung denn merklich (also deutlich höhere Temperatur)?

Ansonsten sind die Maxwell einfach manchmal zickig, und skalieren überhaupt nicht mehr mit der Spannung (bzw. Eine zu hohe Spannung ist sogar kontraproduktiv).

Vielleicht mal mit 1,225V oder so testen?

Schlussendlich sollte es halt auch nicht unwirtschaftlich werden, die letzten MHz rauszuholen.

Ps: ich glaube du hast eine 1 vergessen, 1,87V sind etwas viel unter Luft



[MoonwalkerDLX]

ja klar 1.187
Ja ist egal ob 1.205 oder 1.225 oder - 1.27 die 1500 wollen nicht ... hab jetz schon 6 Maxwell karten hier gehabt aber sowas hab ich noch nicht erlebt
Und ja wird merklich wärmer zeigt mir ja auch in GPU Z an das die höhere Spannung die ganze zeit anliegt.



[ralle_h]

Hatte auch schon genug Karte (8 aus 15) die haben (mit <= 1,2V) keine 1450+ MHz geschafft, ist also nicht so ungewöhnlich.



[CompuChecker]

Meine schafft auch nur 1446 Mhz absolut Gamestable mit 1,174V. (mind. 5 Stunden am Stück in diversen Games)
Mit 1467 kann man zwar auch ewig zocken, aber ab und an kann es mal zu einem Absturz kommen.



[OliverM84]

Jetz hab ich aber mal eine Frage liebe leute

Ich hab jetz stunden lang an meiner MSI TI rumgefummelt und folgendes Problem!

Sie läuft mit 1.87 Default Spannung ca 1460 mhz game und benchstable aber sobald ich über 1475 gehe bekomme ich endweder freez oder ein Treiber resett jetz war ich natürlich schon so schlau und hab die Spannung angehoben bis zu 1,27v und alles das selbe das blöde miss dingen will nicht über 1480 stabil laufen
Sie läuft nicht im power Limit und über 80° kommt sie nur wenn ich sie auf vollen PT laufen lasse und 1.27v gebe (max 83°@ 100% Lüfter) im bios hab ich natürlich testweise gefixt das sie beim drossel die Spannung nicht absenken kann hilft aber alles nix.
Ist die gpu echt einfach am ende oder übersehe ich irgendwas? jemand ein tip?

Hört sich für mch so an als dass die Karte einfach nicht mehr Takt stabil schafft.
Ich dnke das ist ein Taktbereich bei dem das durchaus realistisch sein kann.

An der Stelle würden wahrscheinlich nur kühlere Temperaturen helfen.



[eagle*23*]

völlig normal. Die meisten Karten schaffen keine 1500. Was man hier sieht sind wie bei den CPUs auch halt die besseren. Schlechte postet keiner. Hatte auch schon einige 1450er. Allerdings sind die fehlenden 50Mhz ja eh zu vernachlässigen. Dadurch läuft ein Spiel nicht flüssiger



[mattiii]

meine Sc hat eine Spannung von 1.187V. So nebenbei.



[BrennPolster]

Ups stimmt! Mein Fehler! Somit ist sie im ref design. Passen auch die ek und aquacom. Blöcke etc.
Die 780ti jetstream war noch Custom mit 2×8pin...

nein, es gibt nur eine palit/gainward die im ref Design ist, und das ist die Karte mit dem nvidia Referenz kühler.
ansonsten haben alle custom PCBs, unabhängig davon wie die strom Versorgung ist.

siehe auch http://hexus.net/media/uploaded/2015/7/555993f9-a7a9-4af3-8079-3268a1ac56d8.png

oder seit wann haben Referenz PCBs messpunkte und nen Schalter für ln2?



[JohnMainhard]

Was soll man da erkennen? Bis auf den PT Regler entspricht die Spannungsversorgung Referenz und es passt auch der Kühler...

https://www.techpowerup.com/reviews/Palit/GeForce_GTX_980_Ti_Super_JetStream/images/front.jpg

Man sieht sogar noch wo der Anschluss für die Ref Kühler LED hin gehört... das sind "minimale" Veränderungen am Ref PCB.


Gruß JM
