ja das sind die, die dabei waren.
ich hasse diese Kühler zu montieren und ich hasse Flüssigmetall, man weiß nie was einen erwarten nach der Montage, mal gelingt es mal nicht
[Sammelthread] Offizieller AMD [[ RX6700 // RX 6700XT // 6750XT // X6800 // 6800XT // 6900XT // 6950XT]] Overclocking und Modding Thread [[ Wakü - Lukü - LN2]]
- Ersteller xXx-Eagleone-xXx
- Erstellt am
ja das sind die, die dabei waren.
ich hasse diese Kühler zu montieren und ich hasse Flüssigmetall, man weiß nie was einen erwarten nach der Montage, mal gelingt es mal nicht
@Luke3120 ich mag den Vergleich
Ich wollte halt möglichst hohen Anpressdruck erreichen, etwas das da ja auch nicht unwichtig ist.
Andererseits haben wir bei GPUs keine Drehmomentschrauben die im Zweifel lieber selbst zerreißen.
Wäre mal ulkig wenn es sowas in die PC Bastelecke schaffen würde
Ich wollte halt möglichst hohen Anpressdruck erreichen, etwas das da ja auch nicht unwichtig ist.
Andererseits haben wir bei GPUs keine Drehmomentschrauben die im Zweifel lieber selbst zerreißen.
Wäre mal ulkig wenn es sowas in die PC Bastelecke schaffen würde
Jacke wie Hose
Urgestein
- Mitglied seit
- 30.04.2011
- Beiträge
- 2.493
ja das sind die, die dabei waren.
ich hasse diese Kühler zu montieren und ich hasse Flüssigmetall, man weiß nie was einen erwarten nach der Montage, mal gelingt es mal nicht
… denn sie wissen nicht, was sie tun
Dieser 140er Light Wing habe ich nun noch von unten auf die Backplate gerichtet:
Beitrag automatisch zusammengeführt:
das wird schon werden, was mir einmal gelungen ist, gelinkt mir auch noch ein zweites mal
The last time I put my card back together, I had a really bad hotspot temperature that jumped to 100 ° C. I took the card apart and put it back together 3 times thinking it was just a bad mount without re-gluing the LM, I found out it was a hair from the que tip that Conductonaut gives you, to distribute the LM. Once I cleaned and reapplied the LM it was fine again.
Jetzt wo du es sagst, ich glaube ich hatte dieses Haar von dem Qtip auch, was eine Falle, werden das prüfen, danke für den Tip.
Zuletzt bearbeitet:
So, jetzt hat's mich auch erwischt. Kein Bild nach Umbau mit Problemen.
Heute stand auf dem Programm:
- Kühlerterminal ersetzen, siehe hier
- Pads auf der Backplate-Seite reduzieren
- EVC reaktivieren, für Game-OC, nicht zum Benchen
Das Terminal zu ersetzen war kein Problem. Beim testweisen Setzen des EVC-Steckers auf der Platine der ausgebauten Karte löste sich aber einer der angelöteten Pins. Den hab ich wohl einmal zu oft geradegebogen.
Die Alternative zum Stecker ist das direkte Anlöten der Drähte, und das hat ein netter Forumskollege in der Nähe auch direkt spontan mit mir gemacht.

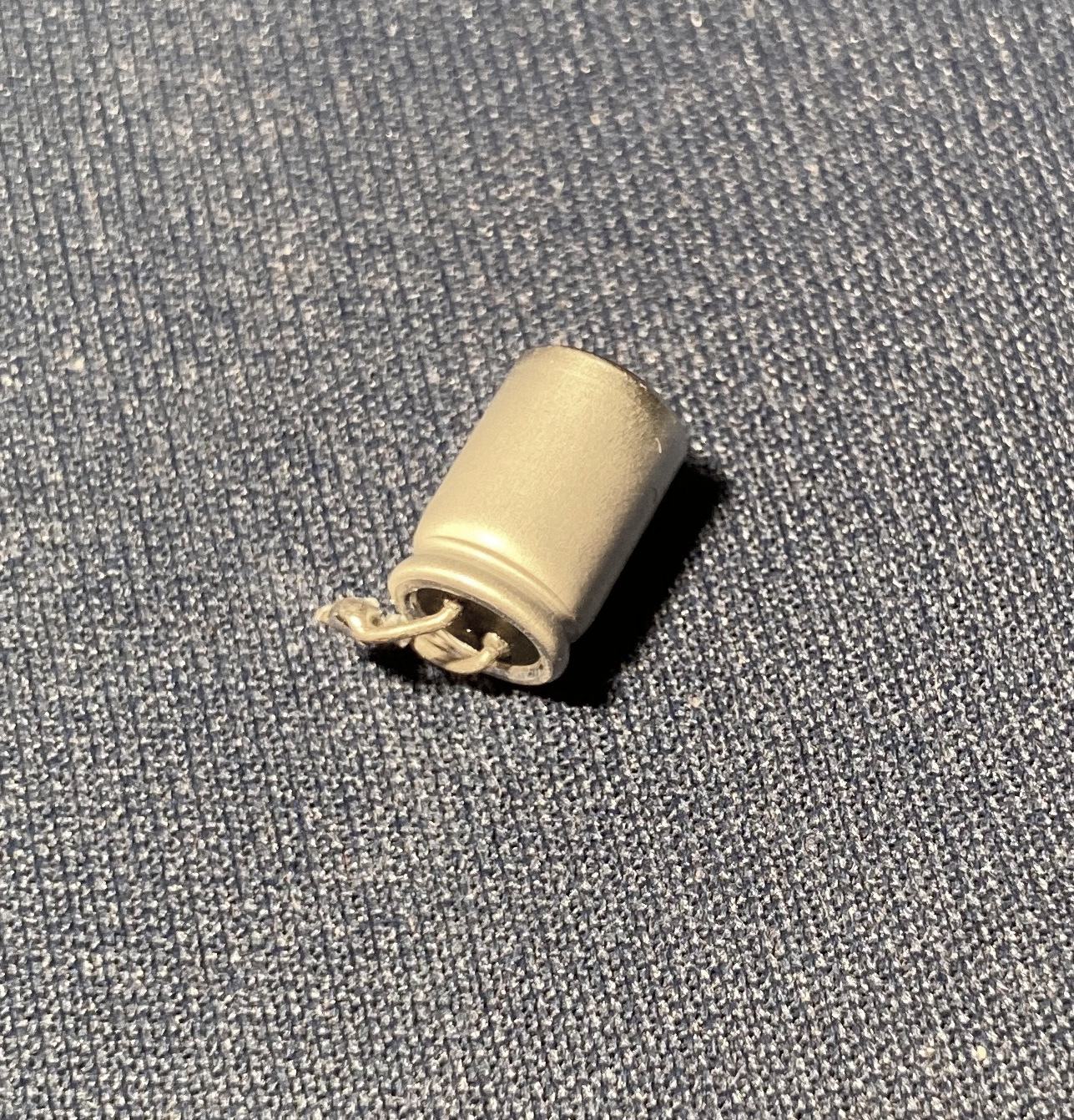

Beim Rücktransport hat sich dann einer der großen Kondensatoren gelöst (unten rechts).
Beim Festschrauben der Backplate habe ich eines der EVC-Kabel mit einer BP-Schraube gequetscht.
Und beim erneuten Wiederausbau der Karte auch noch die PCIE-Slot-Halterung geliefert.
Beim Starten gibt es kein Bild. Bios-Töne und -LED sagen "Grafikkarte".
Per HDMI am Mainboard komme ich mit der iGPU in Windows. Ins Bios bin ich noch nicht gelangt.
Zu ungeduldig hatte ich den EVC bereits beim ersten Start angeschlossen gehabt. Vielleicht hat das gequetschte Kabel einen unerwünschten Kontakt hergestellt. Oder der Kondensator war ein wesentlicher. Allerdings hat sich bereits vor einiger Zeit einer der kleinen gelöst, ohne spürbare Änderung.
@L!ME hat noch nicht reagiert.
Heute stand auf dem Programm:
- Kühlerterminal ersetzen, siehe hier
- Pads auf der Backplate-Seite reduzieren
- EVC reaktivieren, für Game-OC, nicht zum Benchen
Das Terminal zu ersetzen war kein Problem. Beim testweisen Setzen des EVC-Steckers auf der Platine der ausgebauten Karte löste sich aber einer der angelöteten Pins. Den hab ich wohl einmal zu oft geradegebogen.
Die Alternative zum Stecker ist das direkte Anlöten der Drähte, und das hat ein netter Forumskollege in der Nähe auch direkt spontan mit mir gemacht.
Beim Rücktransport hat sich dann einer der großen Kondensatoren gelöst (unten rechts).
Beim Festschrauben der Backplate habe ich eines der EVC-Kabel mit einer BP-Schraube gequetscht.
Und beim erneuten Wiederausbau der Karte auch noch die PCIE-Slot-Halterung geliefert.
Beim Starten gibt es kein Bild. Bios-Töne und -LED sagen "Grafikkarte".
Per HDMI am Mainboard komme ich mit der iGPU in Windows. Ins Bios bin ich noch nicht gelangt.
Zu ungeduldig hatte ich den EVC bereits beim ersten Start angeschlossen gehabt. Vielleicht hat das gequetschte Kabel einen unerwünschten Kontakt hergestellt. Oder der Kondensator war ein wesentlicher. Allerdings hat sich bereits vor einiger Zeit einer der kleinen gelöst, ohne spürbare Änderung.
@L!ME hat noch nicht reagiert.
Wenn du den EVC mit Masse verbunden hast, killt das weder GPU noch VRM. Für I2C braucht eh nur Clock und Data, der Dritte dürfte Masse sein. Masse mit Masse sollte dann eh nix ausgemacht haben.
Was bleibt ist die einzelnen Spannungsschienen messen, ob irgendwo ein Kurzer besteht. Bin da aber auch kein Profi, mal warten was L!ME dazu sagt. Da aber keine Last drauf war, der i2c auch nicht mit zuviel Spannung betrieben wird, also ich habe durchaus noch Hoffnung. Wäre natürlich eine der besseren GPU's, die uns hier verlassen würde. Aber erstmal Ruhe bewahren und Hilfe suchen.
Was bleibt ist die einzelnen Spannungsschienen messen, ob irgendwo ein Kurzer besteht. Bin da aber auch kein Profi, mal warten was L!ME dazu sagt. Da aber keine Last drauf war, der i2c auch nicht mit zuviel Spannung betrieben wird, also ich habe durchaus noch Hoffnung. Wäre natürlich eine der besseren GPU's, die uns hier verlassen würde. Aber erstmal Ruhe bewahren und Hilfe suchen.
Es ist auf den Fotos schwer zu erkennen, ich würde bei den drei Drähten des EVC aber noch einmal genau hinschauen ob die wirklich keinen Kontakt zu benachbarten Pins haben. Dort wo gelötet wurde.
Ansonsten wie schon @hellm schrieb, das sollte bei der Quetschung nicht wirklich schlimm sein, da hier ja nur der I²C Bus manipuliert wird. Das treibt jetzt Hardware nicht in den tot (normalerweise).
Der XDPE132G50 treibt ja jetzt keine Monsterpegel da durch.
Meinst du mit Übertrager den "U4?c?02"? Das müsste dann ein Übertrager sein.
Im Gegensatz zu kleinen Glättungskondensatoren wäre es kritischer wenn der fehlt, denn dann erreichen Signale ihr Ziel nicht.
Falls du ein anderes Bauteil "unten rechts" meinst, dann bin ich heute Abend zu blind für es zu sehen...
Meine Meinung: Kein Beinbruch. Bauteil wieder drauf löten und sollte gehen.
Ansonsten wie schon @hellm schrieb, das sollte bei der Quetschung nicht wirklich schlimm sein, da hier ja nur der I²C Bus manipuliert wird. Das treibt jetzt Hardware nicht in den tot (normalerweise
).Der XDPE132G50 treibt ja jetzt keine Monsterpegel da durch.
Meinst du mit Übertrager den "U4?c?02"? Das müsste dann ein Übertrager sein.
Im Gegensatz zu kleinen Glättungskondensatoren wäre es kritischer wenn der fehlt, denn dann erreichen Signale ihr Ziel nicht.
Falls du ein anderes Bauteil "unten rechts" meinst, dann bin ich heute Abend zu blind für es zu sehen...
Meine Meinung: Kein Beinbruch. Bauteil wieder drauf löten und sollte gehen.
Kein Kontakt, wurde nach dem Löten durchgemessen.
Einer der zusätzlichen Kondensatoren, der unterste aus der rechten senkrechten Reihe. Der da.
Wenn ich das richtig verstanden habe, wird die Möglichkeit des Wiederanlötens davon abhängen, ob der Lötpunkt auf der Platine mit abgegangen ist oder nicht (sofern das für diese Caps auch gilt). Das kann ich im Moment nicht sagen.
Butanding1987
Profi
I don't see anything wrong with the EVC2 wires. That capacitor is probably essential.
Beitrag automatisch zusammengeführt:
Radeon ™ Software Adrenalin 22.1.1 Highlights
Zuletzt bearbeitet:
KaerMorhen
Legende
Machst du ja bei der GPU auch, egal ob waser oder Luft.
Durch das über Kreuz anziehen möchte man einseitiges überziehen vermeiden, was auch gut klappt wenn man es dezent macht.
Einige Schrauben dann jeder bis nahe zu fest bevor eien andere dran kommt.
Hat schon wer den neuen Treiber drauf? Habe gelesen dass einige damit Probleme hatten.
Zuletzt bearbeitet:
obacht beim 22.1.1: der leistungstuning-schalter bleibt nach aktivieren, einstellen auf beliebige % und danach wieder deaktivieren auf dem eingestellten prozentsatz stehen und geht trotz deaktivierung nicht wieder in die werkseinstellungen zurück. zumindest hier, kann das jmd nachstellen...?
Ich denke auch dass es der Kondensator ist, kann sein das die Powerstage je nachdem was alles abgerissen ist keine Spannung mehr bekommt und so ein Fehler erkannt wird. Bräuchte aber Mal Detailbilder von der Stelle wo er angelötet war im Moment ist da das Pad drüber. Von den aktuellen Bildern sieht es aber so aus als hätte es den SMD Kondensator auch mit abgerissen.
Reparieren kann man es zur Not halt unschön aber es geht wenn es bis jetzt noch nichts deswegen in den Tod gerissen hat.
Reparieren kann man es zur Not halt unschön aber es geht wenn es bis jetzt noch nichts deswegen in den Tod gerissen hat.
KaerMorhen
Legende
Hast du dazu mal ein Bild?
Ich kann da nicht folgen…
@KaerMorhen was soll es denn noch für Probleme geben?
NeKro-
Enthusiast
Ich lese von keinen Treiber Problemen. Hast du eine Quelle ?
KaerMorhen
Legende
Der Treiber läuft, aber die Software / Adrenalin an sich scheint fehlerhaft zu sein, Darstellungsfehler von Buttons, Settings die nicht übernommen werden bishin zu grundlosen Resets.
Habe ihn nicht drauf daher kann ich dazu nichts weiter sagen.
Habe neuerdings das Problem dass wenn ich auf Monitor 2 einen Stream oder Film schaue und auf dem Hauptschirm Spiele und oder dutzende YT Videos auf Pause sind, sich der Treiber zurücksetzt mit Error und oder das PC neustartet.
Ab und an Ruckler mit der Maus, muss mal sehen ob das nach einem Jahr stabil der RAM sein kann was komisch wäre.
Hatte den Treibe rnur via Adrenalin drübergebügelt, nicht sauber installiert, das mit dem Reboot kam vorher schonmal aber sehr sehr selten.
NeKro-
Enthusiast
Danke für die Ausführungen, dann warte ich erstmal ab mit dem Update
KaerMorhen
Legende
Können auch unsaubere Treiberupdates gewesen sein, einfach mal probieren.Danke für die Ausführungen, dann warte ich erstmal ab mit dem Update
