[Sammelthread] Raritäten - bis Jahr 2000 - Bilder und Kommentare

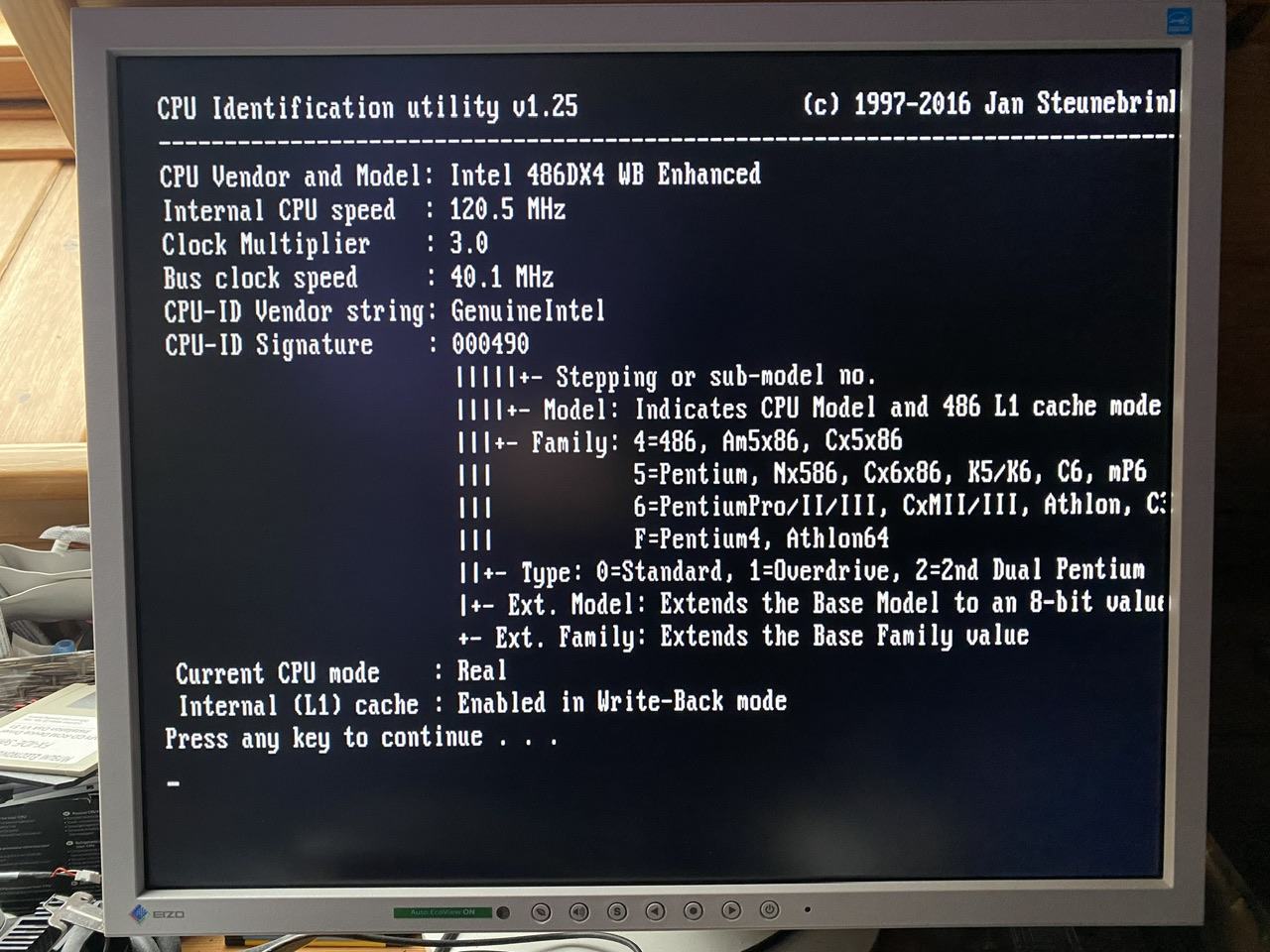

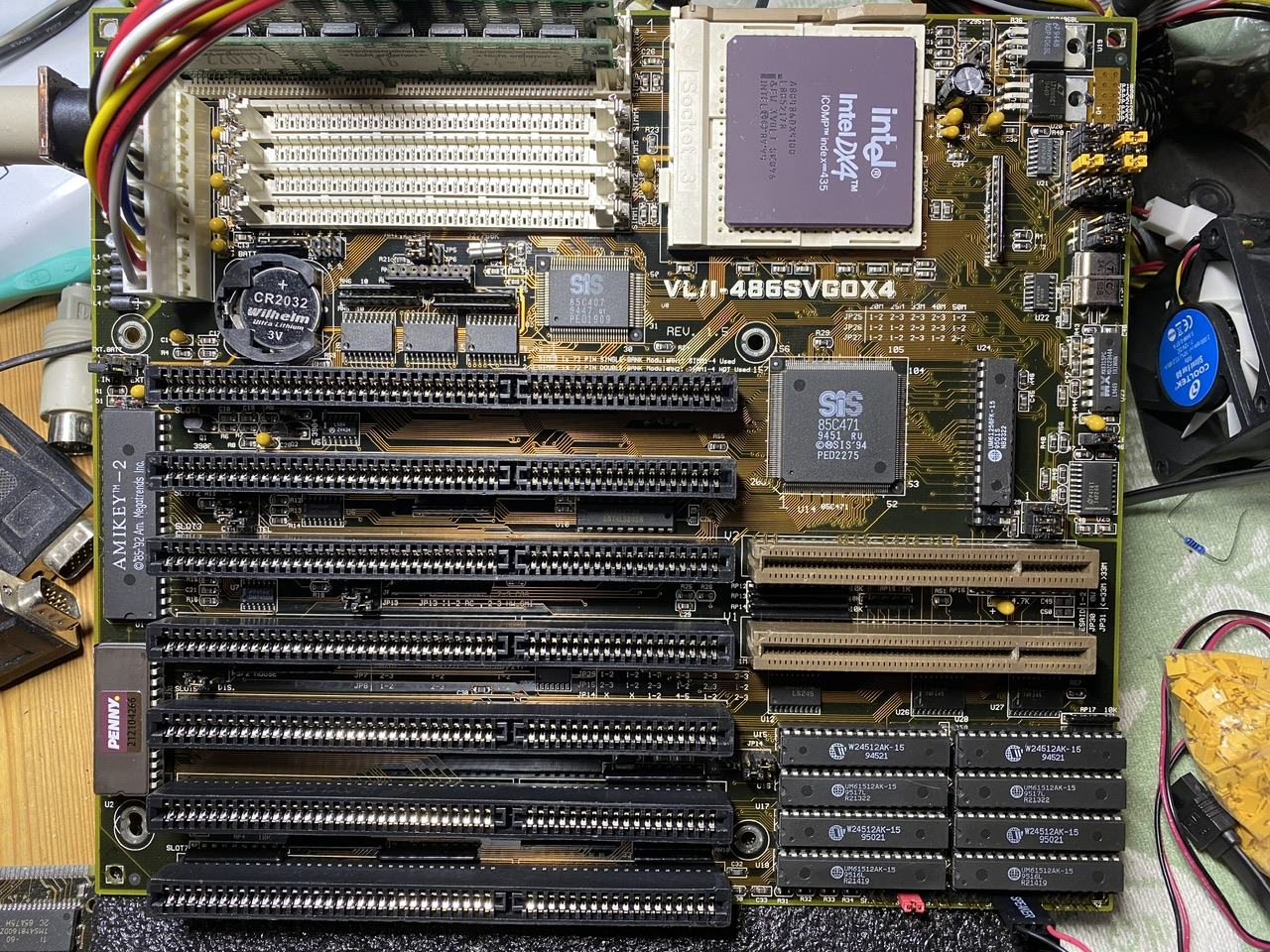

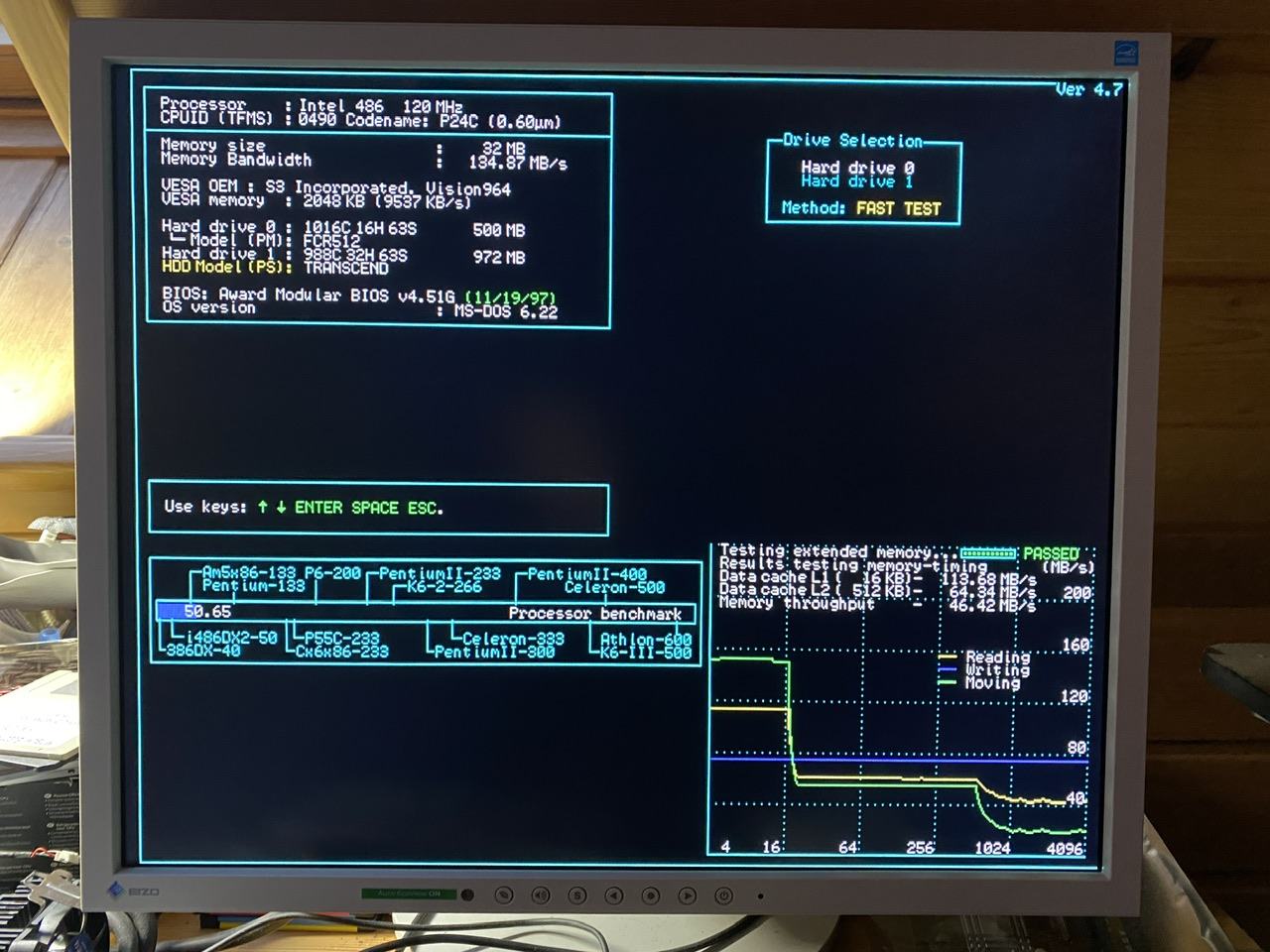

Letztens endlich gefunden, Zustand war so la la. Funktioniert aber;)
Wieder hübsch gemacht und geflickt.


Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.

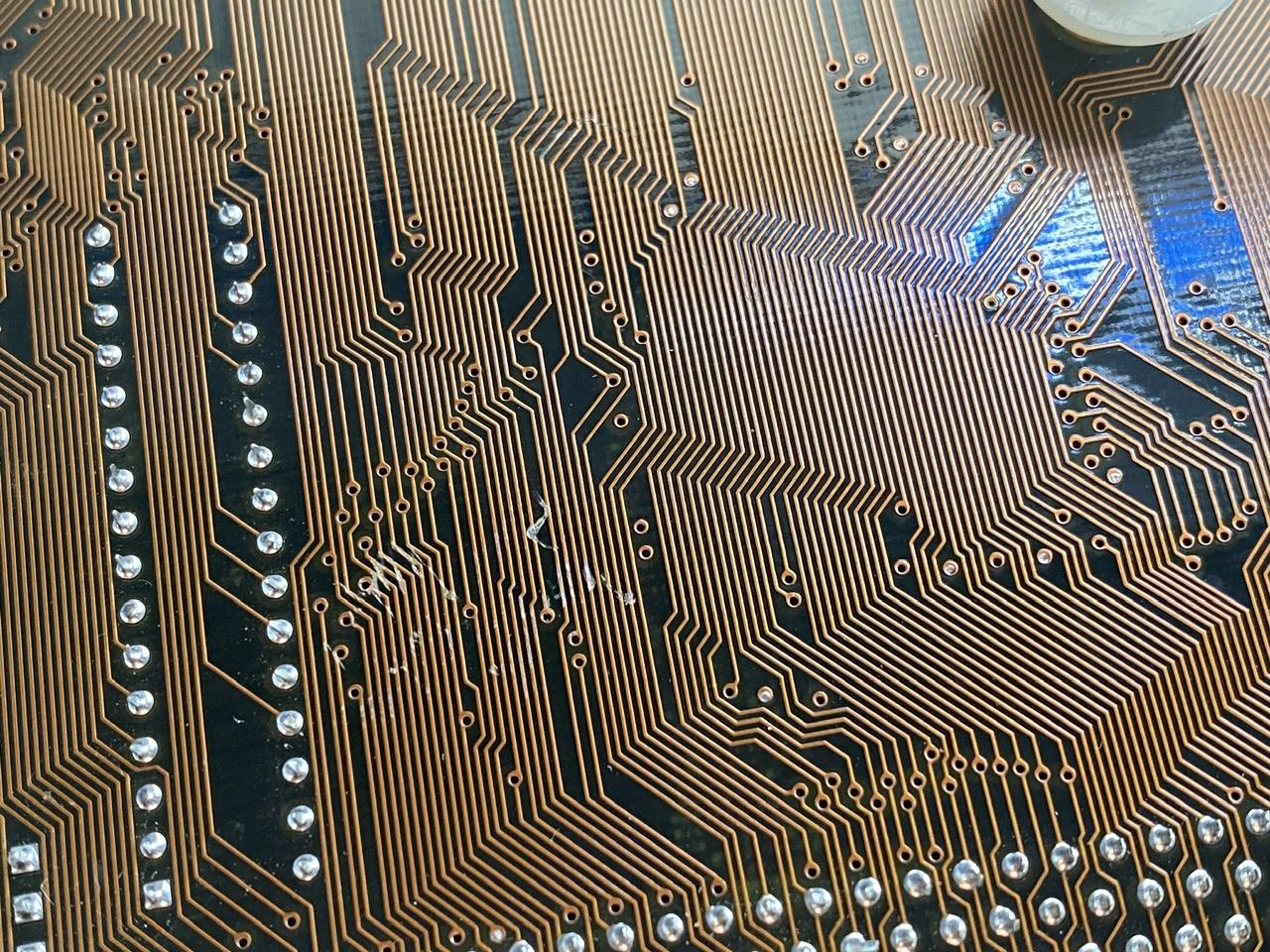

Wie sahen die Leiterbahnen vorher aus?

Zuletzt bearbeitet:

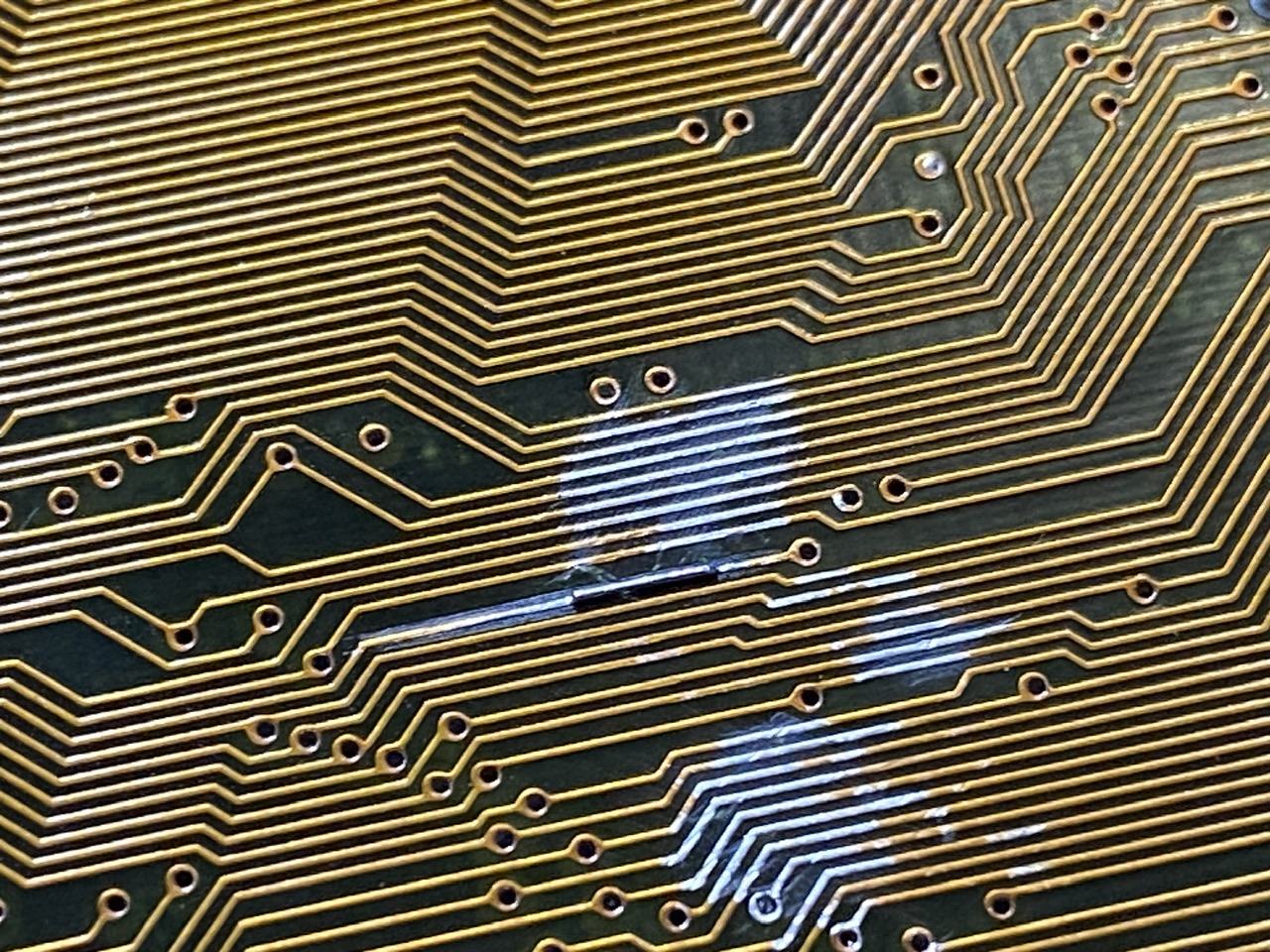

Hinten war zum Glück nur eine durch und bei einigen der Lack zerkratzt oder minimal angegriffen. Sah man erst deutlich nachdem ich mit einem Glasfaser Stift die Lackschicht runter hatte. Durchgang konnte dann auch einfacher geprüft werden.

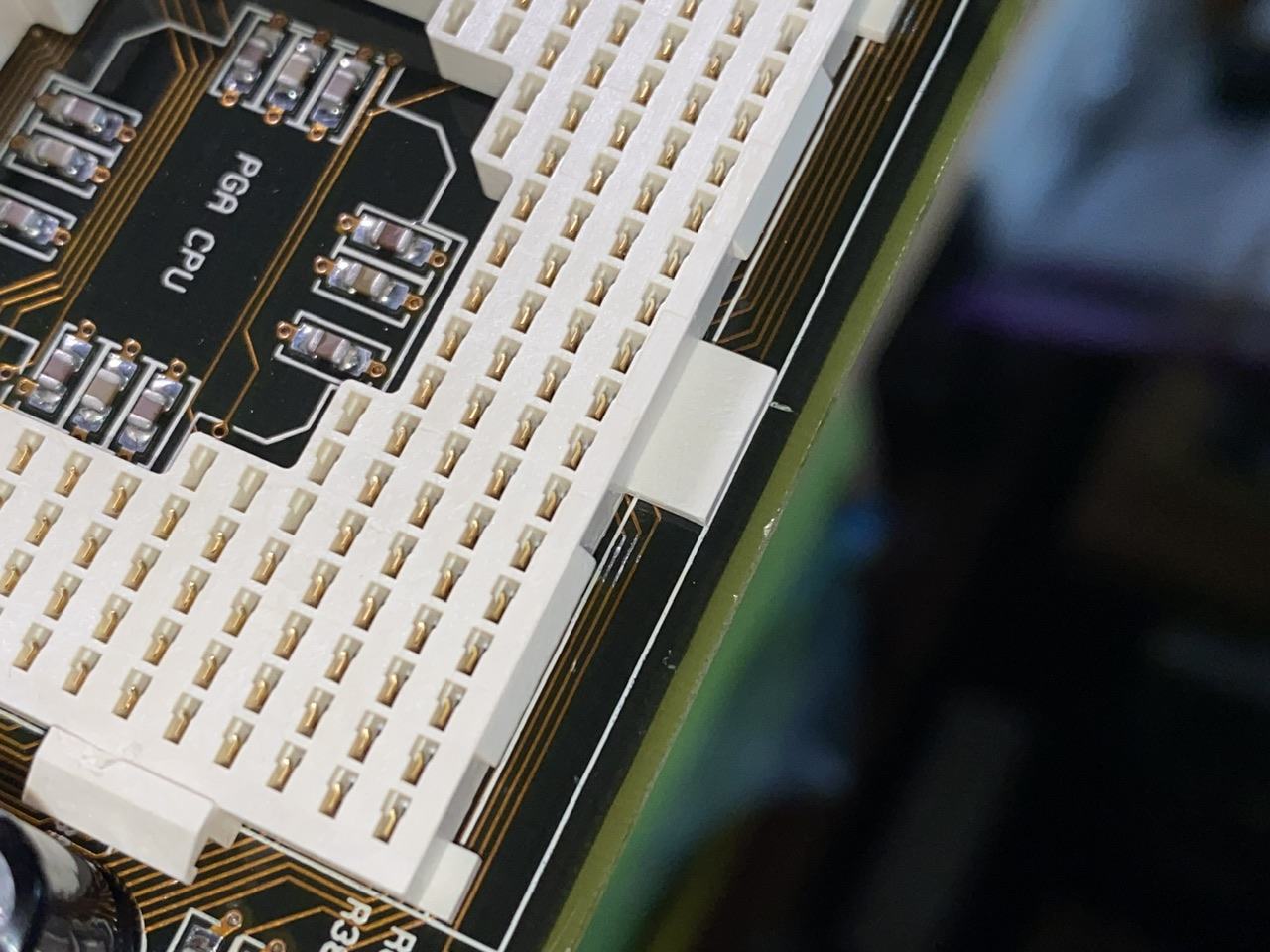

Die am CPU Sockel war durchgängig aber hatte einen „impact“, da hab ich mit Skalpell den Trace leicht geformt und auch neu verzinnt.

Einfacher transparenter PCB Lack kam auch überall drauf.


Zuletzt bearbeitet:
Kennt sich hier jemand richtig gut mit Matrox aus?
Das ist eine Matrox Millennium G200 SD (16MB)
Die hat bereits den G200A in der neuen Revision drauf (Die Shrink und deswegen ist auch kein Kühler mehr notwendig). Allerdings finde ich im Internet immer nur die G200A-D2 Revision. Nirgendwo die D Version so wie bei mir. Zudem ist die GPU in der -D2 Revision bei den Karten die ich im Netz finde immer erst so ab KW30 in 1999 hergestellt und meine in KW03 (das PCB in KW04). Ist das eventuell ein Testmuster?

Hier gibt's alle weiteren Infos zu dem Chip: https://www.vgamuseum.info/index.php/cpu/item/211-matrox-mga-g200a-d2-millennium-g200-le-sd-16mb



Zuletzt bearbeitet:
Ist das eventuell ein Testmuster?

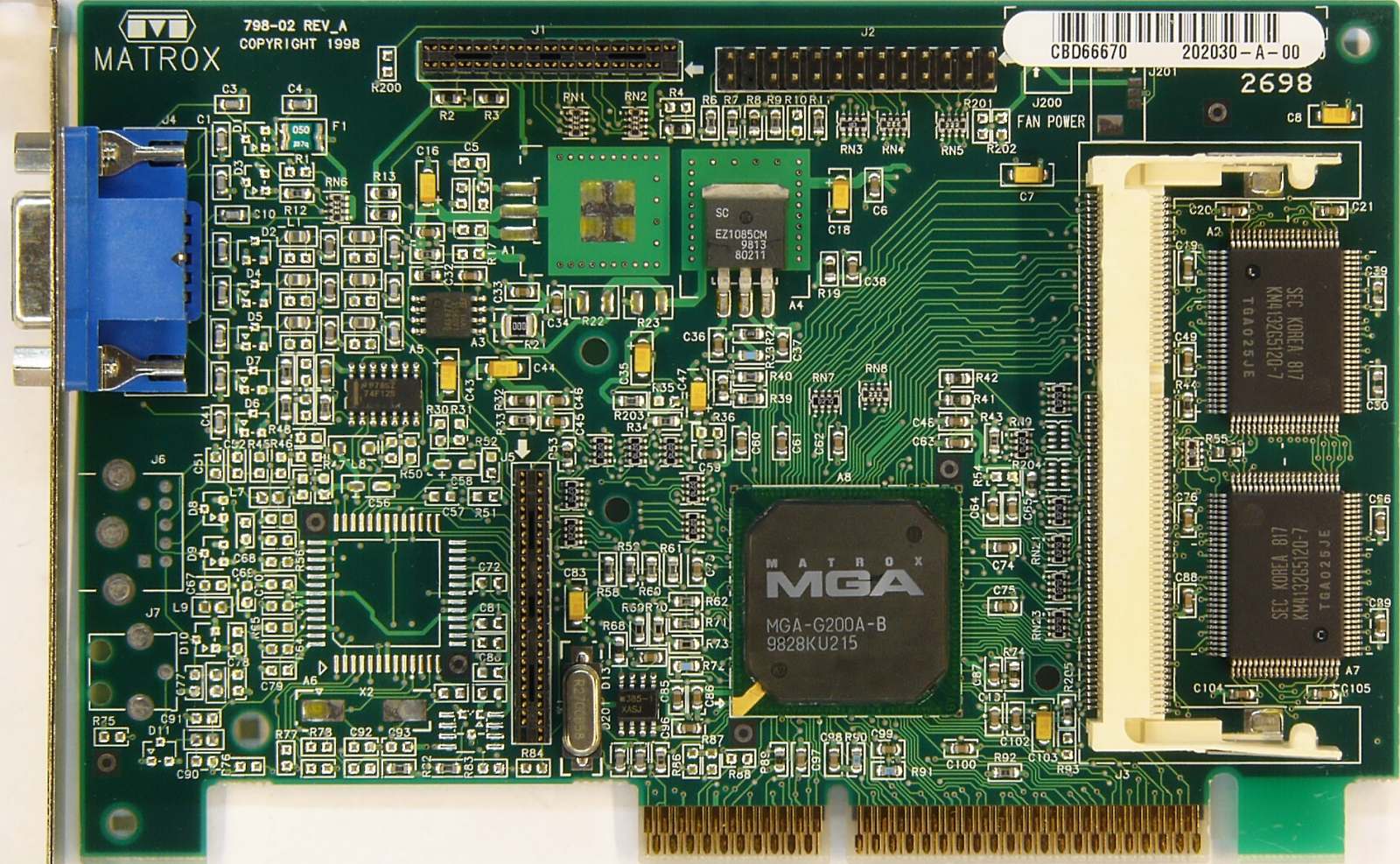

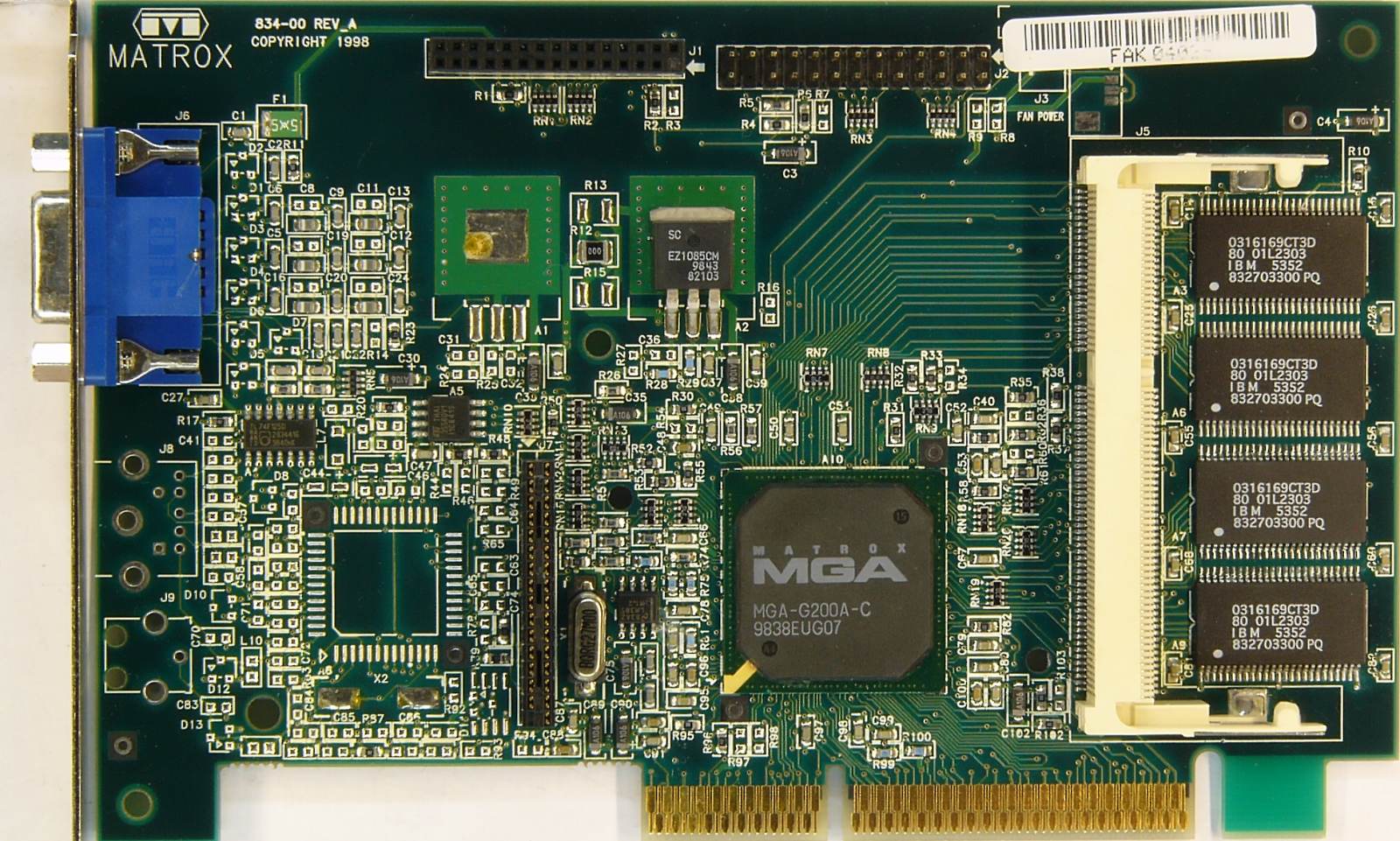

Glaube ich eher nicht. Wenn man ein bisschen stöbert, tauchen solche Karten hier auf, G200A-B 9828 und -C 9838. Scheint das Matrox relativ flott durch die Revisionen gegangen ist.





-B und -C sind alles die alten Revisionen, die sind überall zu finden und die haben alle ab Werk auch einen Kühler drauf. -D2 ist die neue Revision und auch oft zu finden (ohne Kühler) nur eben -D habe ich nirgendwo gefunden.

Ich ging davon aus, dass alles was G200A heisst bereits im neuen Prozess gefertigt ist. Irre ich an der Stelle? Und ja, B, C und D2 habe ich auch gesehen, D eher nicht. Das Zeitfenster zwischen C und D2 scheint auch eher klein zu sein, was für wenige D Karten sprechen würde.

Ja da irrst du dich. Das erste A hinter der 200 steht lediglich für AGP. Es gibt nämlich auch den G200P und dieser wird bei PCI Karten verwendet.

Die Revision der GPU steht hinter dem "Minus".

1.Revision (immer mit Passivkühler drauf):
G200A-B
G200P-B
G200A-C
G200P-C

2.Revision (Die Shrink, ohne Kühler ab Werk):
G200A-D2

Aber ja, ich musste auch viel recherchieren, denn auf vielen (Retro) PC Webseiten steht fälschlicherweise, dass das A bei "G200A" für den Die Shrink steht. Matrox wird leider kaum beachtet, weil zu der Zeit eben alle auf 3dfx abgefahren sind...

Zuletzt bearbeitet:
Mal wieder ein kleines CPU-Konvolut angelacht und auf den Bildern war er schon zu erkennen. Hatte ich aber Glück, dass der Preis "Normal" blieb, scheinbar hat den sonst niemand gesehen: EIn K6-3+ 500 und ein weniger oft anzutreffender K6-2 380


Ich hab auch schon an einem anderen gesehen, das sah aber aus wie Aufkleber. Also oben und unten in so einem Streifen.

Matrox wird leider kaum beachtet, weil zu der Zeit eben alle auf 3dfx abgefahren sind...
naja, als 2D Karte war die Matrox spitze, aber dann auch recht teuer. Für dieAddon Karten a la V1 und V2 war die aber mega.

noch etwas Frisches von mir ...

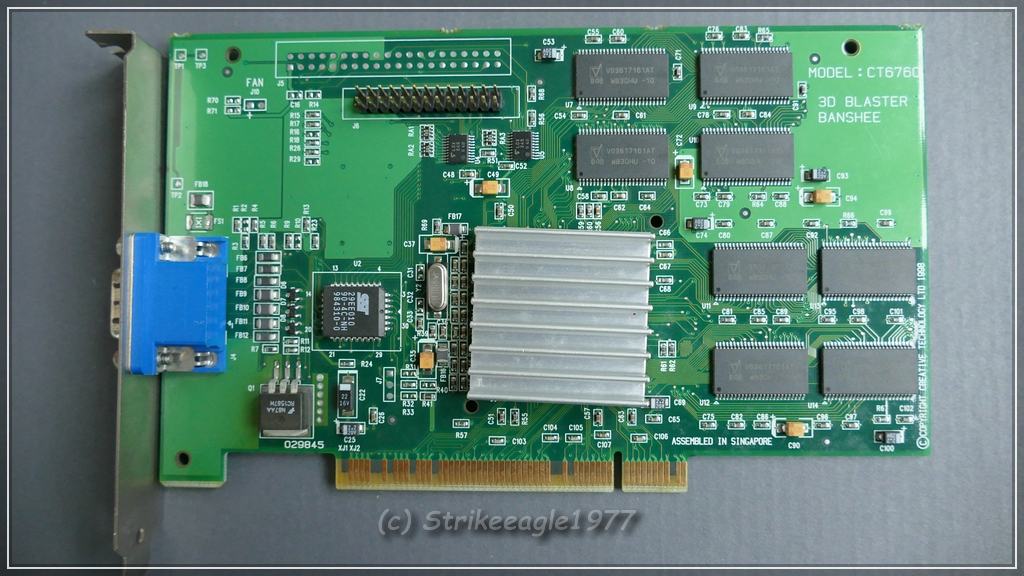

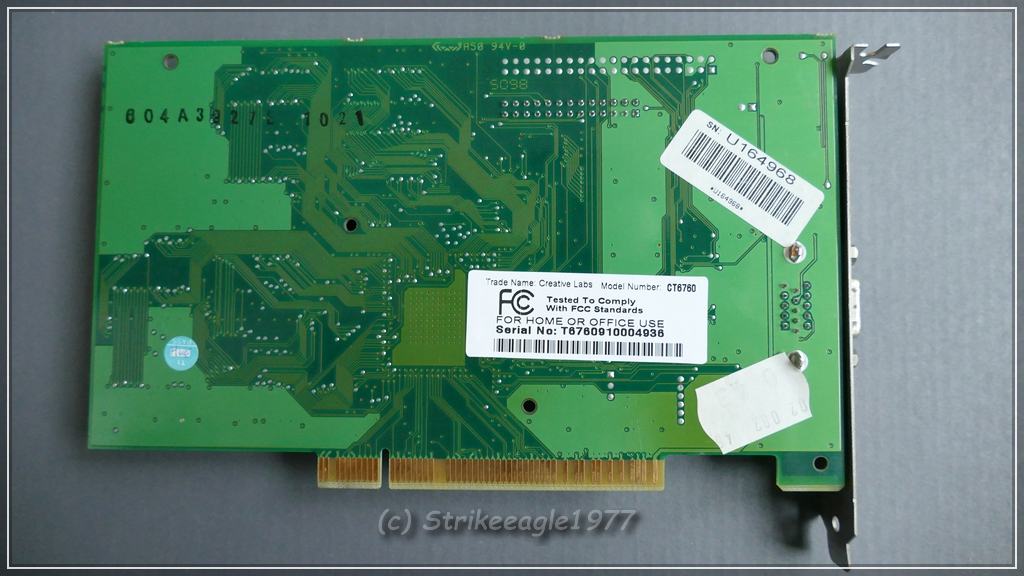

ne Creative 3D Blaster Banshee als PCI Variante , CT6760

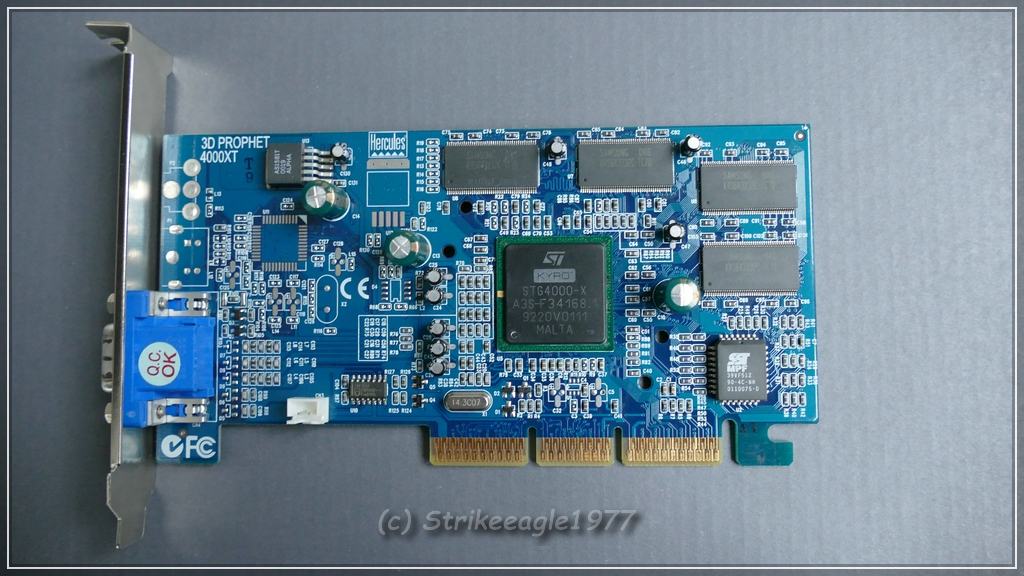

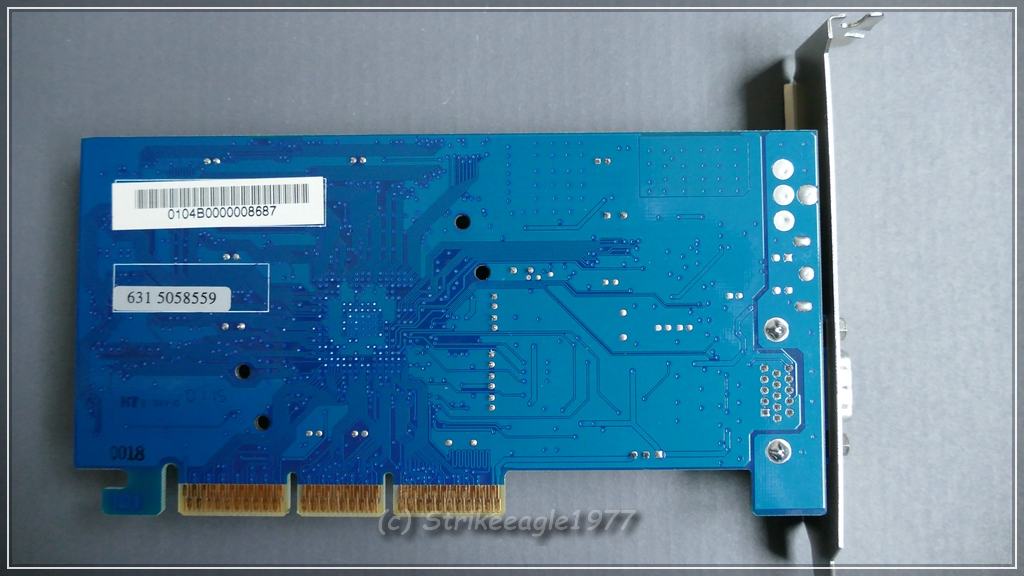

und ne Kyro 1 aus 2000, die dringend neue Elkos benötigt ...



Anhänge

  • kl_P1210149.jpg
    82,5 KB · Aufrufe: 45
  • kl_P1210147.jpg
    71,6 KB · Aufrufe: 43
Zuletzt bearbeitet:
Schönen guten Morgen,

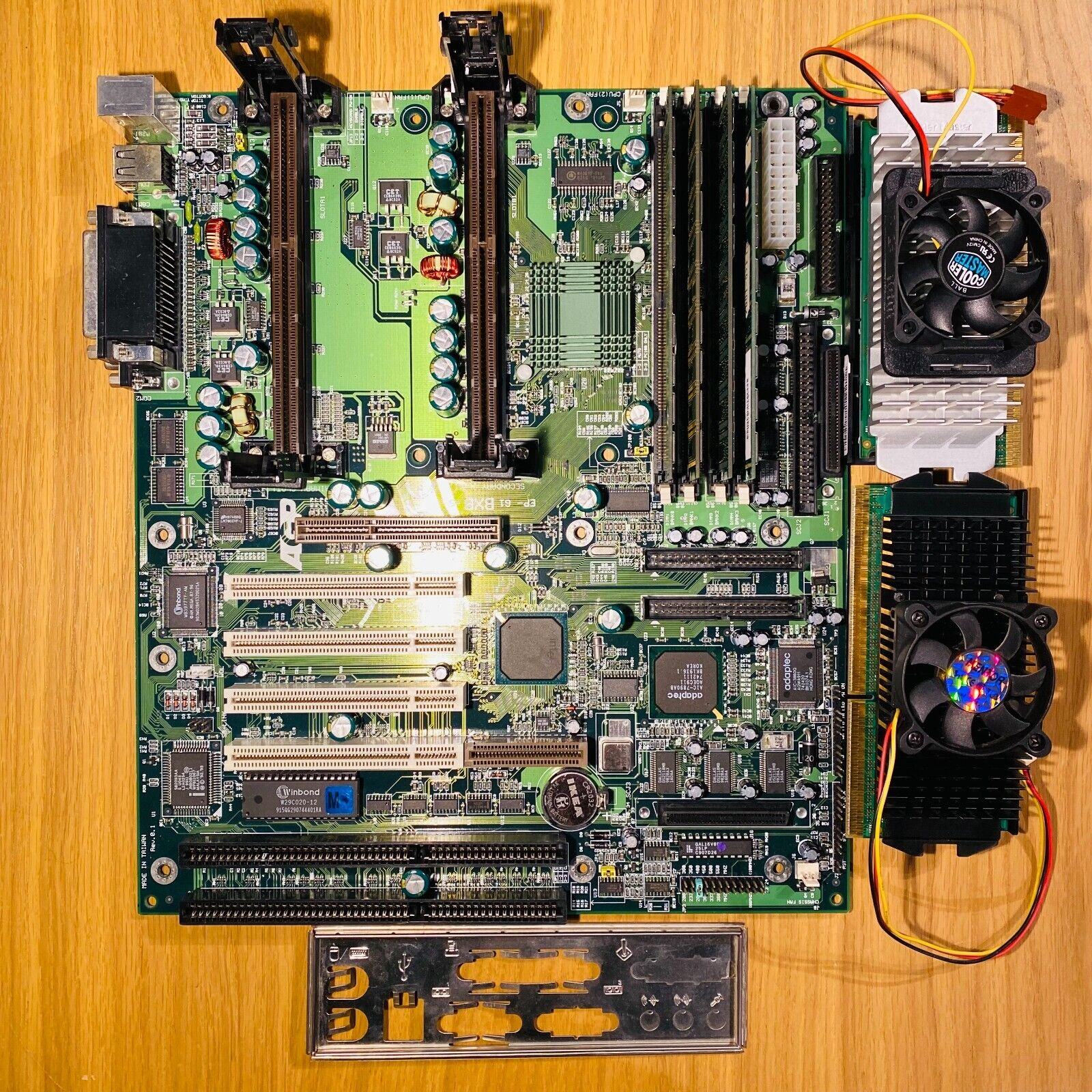

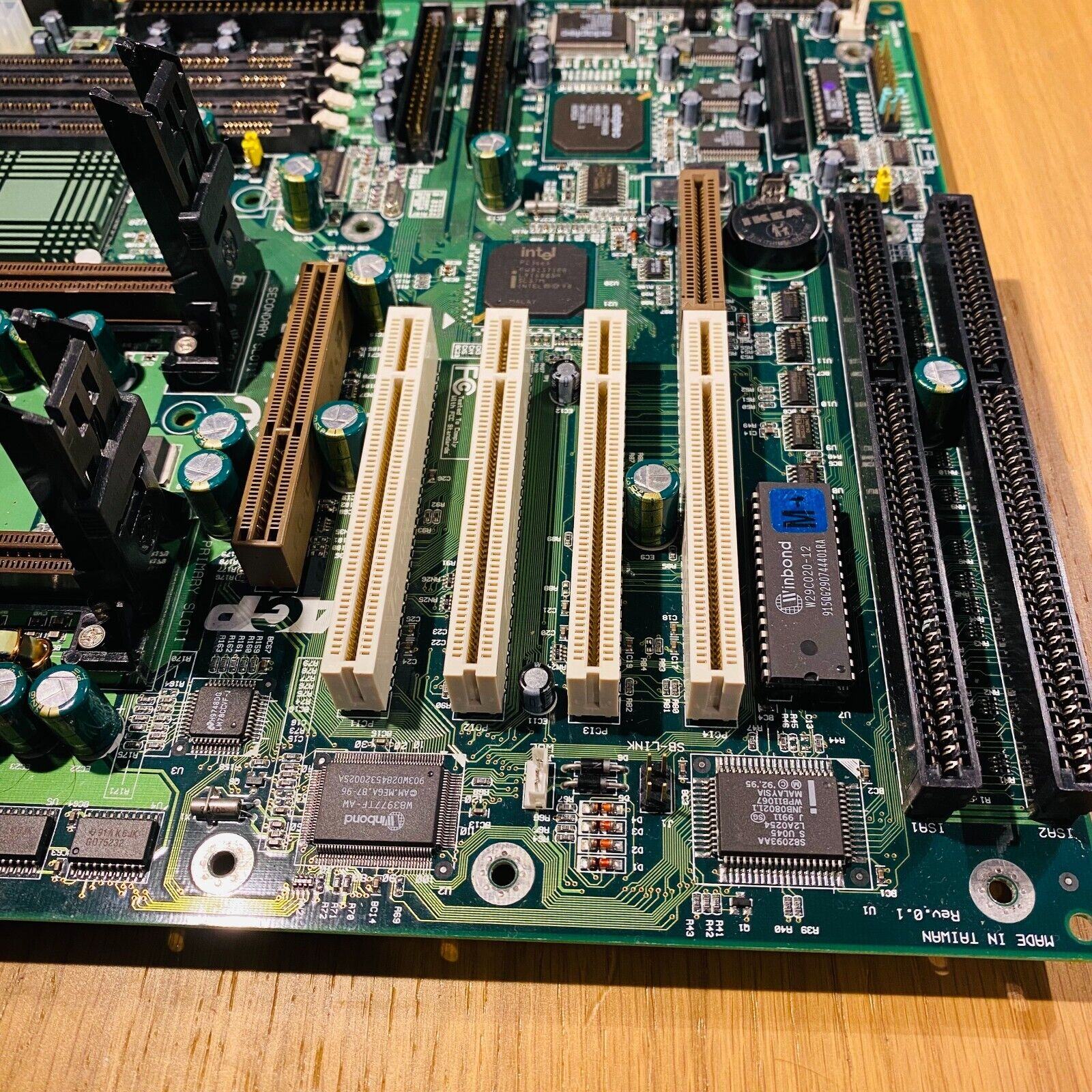

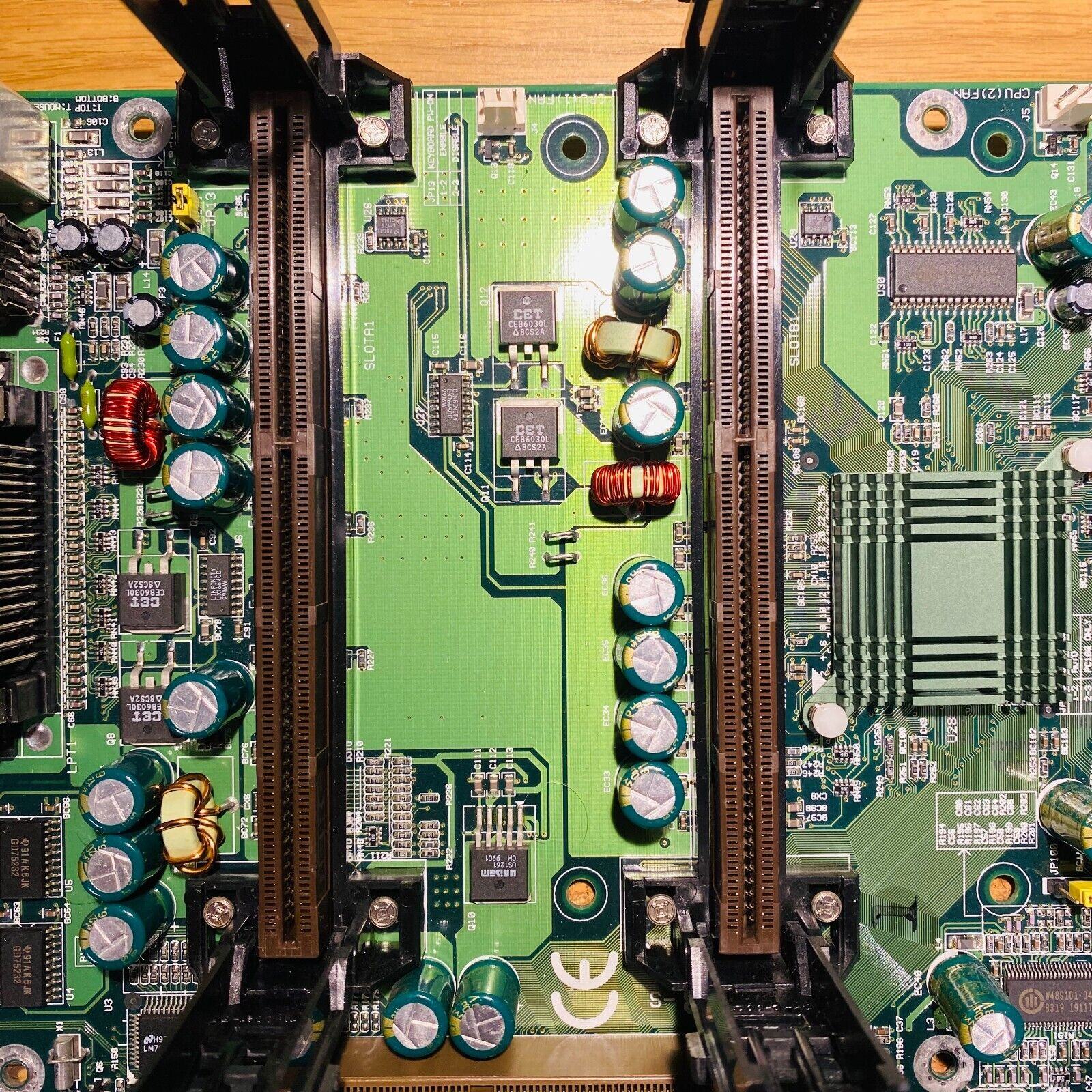

mein Weihnachtsgeschenk aus Portugal ist auch endlich angekommen. Es handelt sich um ein EPoX EP-BXBS Board. Aktuell arbeiten 2 x P3 500MHz auf dem Board mit 512MB RAM. Es hat auch schon ein neues Zuhause gefunden. Wahrscheinlich werde ich auf ein Dualboot OS-System gehen mit Windows 98 (für die Voodoo's) und Windows 2000 (für die Dual CPU's). Hier schon einmal ein paar Impressionen´. :giggle:


Cooles Teil, sogar mit SCSI, welches ich wohl eher statt IDE genutzt hätte. Andererseits wirkt das Board angesichts der riesigen Gehäuselüfter etwas verloren. :haha:

Cooles Teil, sogar mit SCSI, welches ich wohl eher statt IDE genutzt hätte. Andererseits wirkt das Board angesichts der riesigen Gehäuselüfter etwas verloren. :haha:
Da hast du recht, das MB ist gar nicht mal so klein. Das P2B sah definitiv noch verlorener dadrin aus. :sneaky: Leider bietet dieses Gehäuse kaum Möglichkeiten klassische HDD's zu verbauen, so dass gefühlt alles was man da reinbaut echt klein vorkommt. Daher die Wahl auf eine 2.5 Zoll SSD "oben" im Deckel des Rechners. Aber sich nicht immer die Hände an zu engen Gehäusen aufzuschlitzen beim basteln hat auch was Gutes. :giggle:

Gerade im Schrank gefunden:

Ist das was Besonderes?

Danke. :wink:
Ich wollte eher wissen, ob das etwas Außergewöhnliches ist. Lohnt es sich das Ding aufzubewahren oder lieber -> Tonne?

Ebay... Oder Kleinanzeigen. 20€.

Wenn du nicht akuten Platzmangel hast, würde ich es aufheben. Mit dem Teil kann man Uralt Rechner, die noch kein IDE Anschluss auf dem Mainboard haben, ein IDE CDrom Laufwerk spendieren. Da gibts sicherlich den ein oder anderen, den sowas interessiert.

Es gibt einige Sammler, die Artikel von Creative sammeln.

Das wäre die perfekte Ergänzung hierfür:

e13840.001

Zuletzt bearbeitet:
Anstehendes Projekt. Hab mal einiges an Teilen die ich noch so habe zusammengetragen. Intel AN430TX Board (müsste das aus dem 97er Aldi PC sein) ist auf dem Weg, ich hoffe mit dem ist alles in Ordnung, zeigte zumindest nen POST Screen auf den Bildern. BeQuiet System Power 9 CM liegt auch bereit, ebenso eine alte 3com ISA Netzwerkkarte. Es fehlt nur noch ein Case. Leider gibt es neue ATX Gehäuse nicht mehr in beige, aber bei Gebraucht weiß man auch nicht immer was man kriegt, daher wird es wohl was günstiges von Antec werden.

Zuletzt bearbeitet:
BeQuiet System Power 9 CM
Je nach Modell hat das nur 15A auf dem 5V Rail. Für ein Sockel 7 System sollte das reichen, aber spätestens wenn man das an Sockel 370 oder gar Sockel A klemmt wird es eng. Falls du Abstürze unter 3D Last bekommst, würde ich folglich das NT tauschen.

Je nach Modell hat das nur 15A auf dem 5V Rail. Für ein Sockel 7 System sollte das reichen, aber spätestens wenn man das an Sockel 370 oder gar Sockel A klemmt wird es eng. Falls du Abstürze unter 3D Last bekommst, würde ich folglich das NT tauschen.
Danke Dir für den Hinweis, ist das 400W Modell, also 15A auf 5V. Es soll eigentlich ein S7 System bleiben, habe keine Ambitionen auf ein Sockel 370 / Slot 1 oder A System.

Btw - von welcher Rail zieht eigentlich die CPU bei einem S7 System ihren Saft?

Das hängt wohl vom Board ab, ich tippe aber auf 5V - so wie bei neueren Boards ohne 4pin Stecker auch. Genau daher rührt der Hinweis.
