[Eigenbau] "Red Sun" by Paladin

[PatrickB]

Dankeschön, freut mich das es so toll ankommt.

Jetzt hab ich gleich noch was, das ich und der ringo gestern bei ihm gemacht haben.

Wir haben uns Setzmuttern und Einpressgewindestifte gekauft.

Um die Teile besser montieren zu können hat der ringo aus einer Edelstahlstange 2 Montagehilfen gedreht. Einmal für M3 und einmal für M4.

Das hier ist ein Einpressgewindestift mit 4 x 35mm...

...dafür muß in das Alu (min 1mm dick) ein 4mm Loch gebohrt werden und die schraube von unten durchschieben...

... dann das Werkzeug darüber schieben...

...und mit dem Hammer drauf hauen...

...fertig ist der verpresste gewindestift.

Das ist die Rückseite.

Jetzt kommen wir zu dem Gegenstück. Setzmuttern sind sehr gut wenn man in einem 1mm Blech mal ein gewinde braucht.

Dazu hat die Montagehilfe auf der anderen Seite ein Setzloch mit 1,5mm tiefe...

...in die genau die Mutter rein passt.

In das Testblech habe ich dann mal für die M4 Setzmutter ein 5,5mm loch geboht und die Mutter drauf gelegt...

...dann wieder die Montagehilfe drauf setzen und mit dem Hammer verpressen.

Von der anderen Seite schaut das ganze dann so aus.

Hier mal mit einer Schraube.

Anschliessend hab ich einen Festigkeitstest gemacht.
Dieser hat mich sehr zufrieden gestellt. Beim herausbrechen der Teile hat sich das Alu verbogen bevor die Teile herausgebrochen sind.

Ich bin mir zwar nicht sicher ob ich die dinger bei dem Case brauche, aber ich wollte es euch nicht vorenthalten



[djrobinson]

Das nenn' ich mal modding mit metallbearbeitung-grundlagen. Dein spezl Ringo hat wohl eine werkstatt mit allem was das modderherz zum glück benötigt!?
Dein case bekommt jetzt so richtig gesicht. Da wird sicher noch die ein oder andere überraschung auf uns warten.
Ganz großes kino.



[PatrickB]

Das nenn' ich mal modding mit metallbearbeitung-grundlagen. Dein spezl Ringo hat wohl eine werkstatt mit allem was das modderherz zum glück benötigt!?
Dein case bekommt jetzt so richtig gesicht. Da wird sicher noch die ein oder andere überraschung auf uns warten.
Ganz großes kino.

Jop, hat er. Ist manchmal sehr verführerisch sich da helfen zu lassen. Aber ich hab da meine Prinzipien das ich alles selber mache.

Ja, schön langsam wirds schon, aber ich glaub das schlimmste steht mir noch bevor, wenn es mit den Lüftungskanälen los geht.

Ich hab jetzt mal für alle Lesefaulen die Bilder und Videos im ersten Post zusammengefasst.



[Unstoppable]

Wenn es nicht funktioniert hätte ich noch eine Idee für dich . Aber die Fortschritte sind echt klasse

LG Sony



[Hasenscharte]

Wo hast Du denn die runden Setzmuttern her? Ich find immer nur welche mit Sechskant.



[PatrickB]

Die hab ich von hier: Ponttor.Com Group · Online-Shop · Verbindungselemente · Einpressbefestiger · Einpressbolzen · Einpressmuttern ·Einpressbuchsen · Online Bestellen - ponttor.com



[Hasenscharte]

Super. Danke Dir.



[nuts engineer]

Ich bin begeistert vom Windkanal^^ nach wie vor das beste Gimick an deinem Gehäuse!


Edit: Aber so ganz perfekt ist er ja von Unten noch nicht oder?
Von oben kommt ja noch der Frontteil drauf.



[PatrickB]

Was meinst du das es von Unten noch nicht so Perfekt ist, da komm ich jetzt nicht mit?



[Mr LJ]

das mit den Einpressmuttern ist echt eine gute Idee - hätte ich bei meinem aktuellen Mod auch gebrauchen können...

Wie stark muss man diese denn reinschlagen, damit sie gut halten?
Hätte anfangs garnicht gedacht, dass die überhaupt so gut halten - Diffusion dürfte bei Raumtemp und Hammerschlage ja eigentlich noch nicht großartig stattfinden, oder?



[nuts engineer]

Was meinst du das es von Unten noch nicht so Perfekt ist, da komm ich jetzt nicht mit?

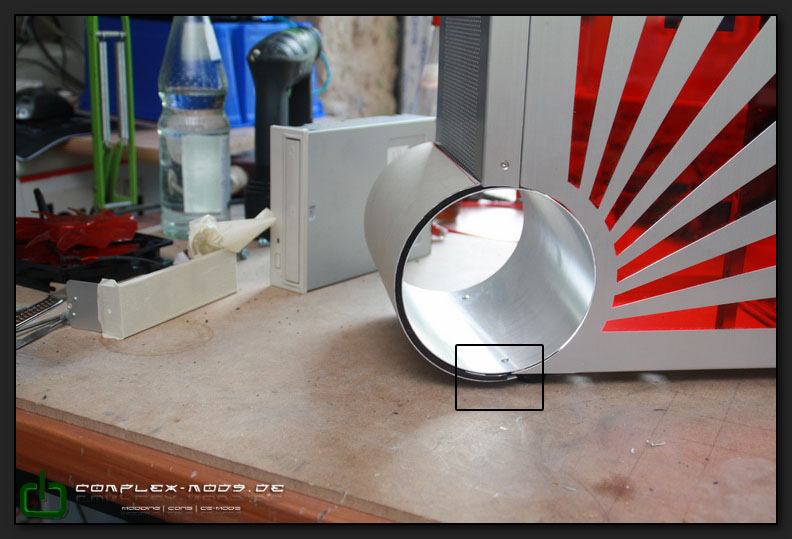

Ich hab dir die Stelle im Anhang mal markiert. Da ist ein kleiner Spalt noch drin..
