@LostDJ
Meine Begeisterung hält sich in Grenzen an dem Board herumzubasteln zu dürfen. Spontan fällt mir kein passender Kühler zum Nachrüsten ein. Ohne ein Vermögen ausgeben zu dürfen. Ich bin noch von den Bastelarbeiten am Zotac 9300 ITX geschädigt. Da hat erst eine aktive Kühlung mit einem 80 mm Lüfter das Überhitzen der Southbridge abgestellt.
Edit:
So würde wohl die optimale Kühlung für Mosfets und Co. aussehen:
ASRock Z68M-ITX/HT - Page 24 - [H]ard|Forum
(viertes Foto von unten).
Wobei die paar Gramm Kupfer von Enzo mir zu teuer sind.
@burt: Hab das Zotac Z68, auf dem Kühler ist ein TB. Silence verbaut der übers Mainboard geregelt wird.
Das es möglich ist so eine Kompaktwakü zu verbauen ist mir bewusst Ich weiß nur halt nicht welche die beste ist Aber da muss ich wohl noch ein paar Reviews durchstöbern.
Ich werd jetzt gleich erstmal Win 7 intsallieren und dann mal gucken was die Temps so sagen.
so ich hab eine lösung gefunden die alle probleme aufeinmal löst (oc der CPU, wärme der spannungswandler, und lautstärke und temperatur des NT) gibt von mir nächste woche einen HOW-TO dazu.
Schonmal vorweg:
Folgende Probleme hat ein High End System AUF Sugo Sg05 basis:
Hardware:
High End Sandy oder Ivy K-Edition
GTX 670 oder 680
Z77 ITX Board
Zwei Varianten entweder mit...
Kompakt Wakü (z.B. Corsair H60/78/80 oder Antec H2o 620/920):
Vorteile:
-Krasses OC möglich (bei mir 24/7 2500k 4800MHz @ 1,28v Prime Stable)
-Wenn SpeedFan & Afterburner richtig eingestellt sind sehr leise im IDLE
Nachteile:
-Warme Spannungswandler aufm Mainboard
-Laufwerk passt nicht ohne Radiator Adapter
-Warme Luft im Case (der 80mm NT Lüfter schafft nicht genug raus)
oder mir TOP BLow Kühler (AXP 140)
Vorteile:
-Spannungswandler bleiben Kühl
-Lüfter bläst Luft direkt ins Netzteil (Netzteil bleibt Kühler als bei der Wakü Lösung)
-Laufwerk passt
Nachteile:
-CPU wird unter Last sehr heiß daher auch kein OC größer als 4 Ghz möglich
-Bedingt durch die Hitze etwas Lauter
-Kaum ein guter Kühler passt bedingt durch die Position des Sockels
Lösung:
Die Top-Blow Belüftung fällt für ein High-End OC System für mich flach.
Jetzt müssen nur noch die Probleme gelöst werden.
Das Laufwerk wandert bei mir in ein externes Gehäuse. Da ich es eh selten braucht vlt mal um ne BluRay zu sehen oder so ist diese Lösung perfekt.
Doch wie bekommt man die warme Luft schnell aus dem Case und kühlt das NT ohne das es laut wird?
In das Gehäuse wird die Luft über einen 120mm eingeblasen aber nur über einen 80mm Lüfter hinausgepustet.
Daher lötet man den Lüfter aus dem NT verliert zwar die Garantie aber dafür ist der Störenfriet ruihggestellt.

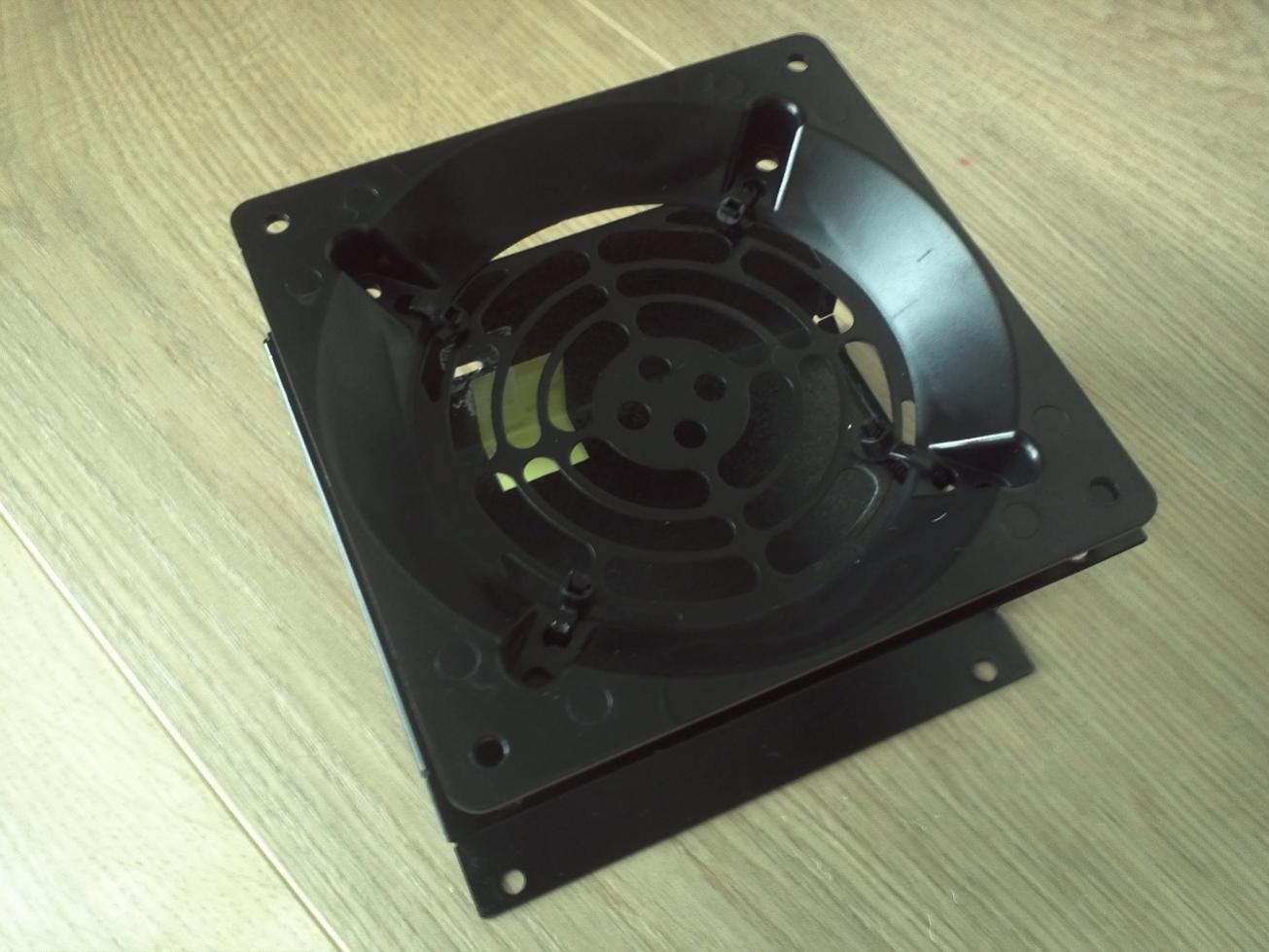

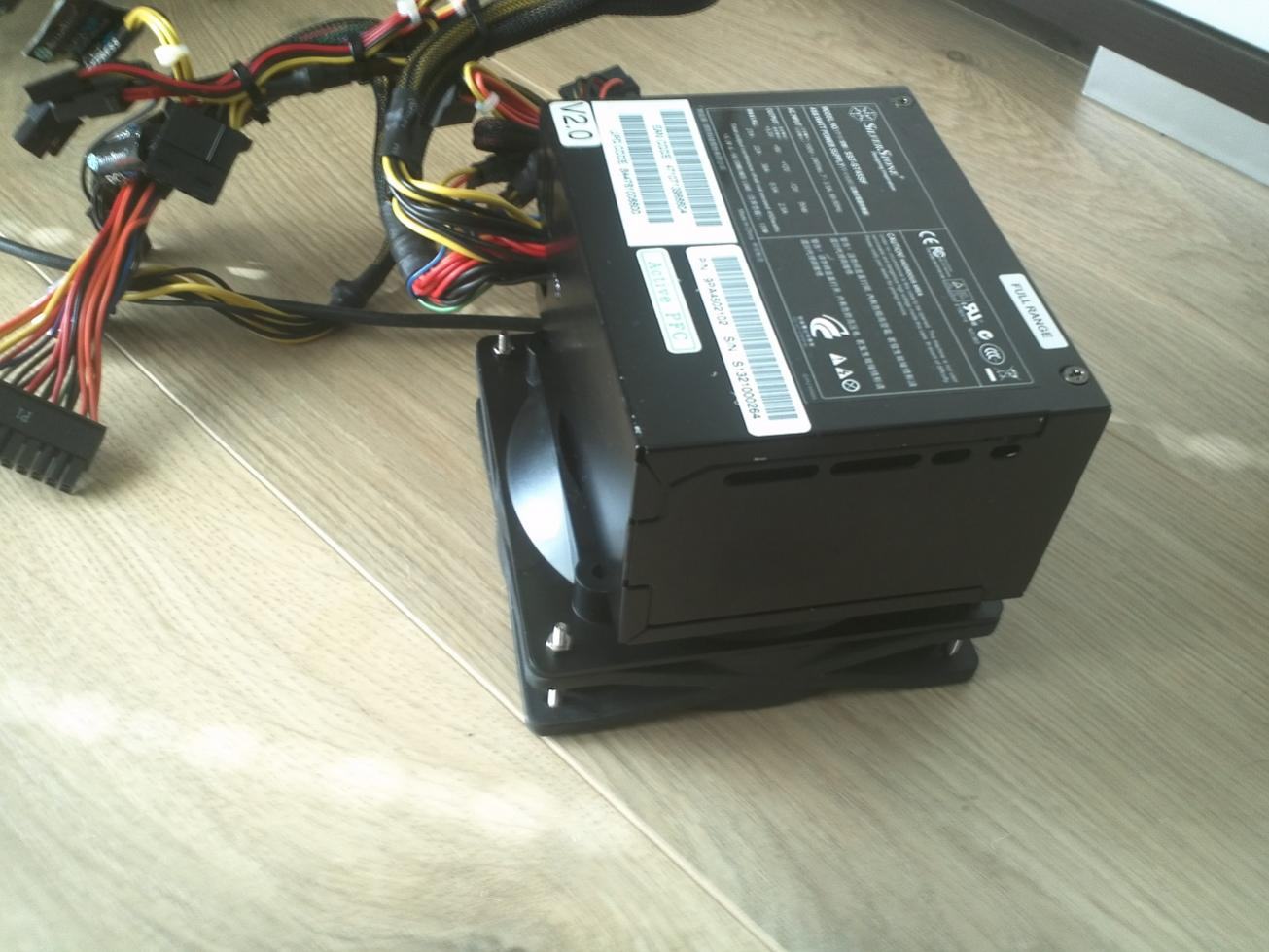

Nun wird vor die Öffnung ein 80 auf 120mm Fan Adapter Installiert und daran ein 120mm Lüfter der ins NT bläst.
Damit bekommen wir die gleiche Menge an Luft aus dem Case wie hineinströmt. Außerdem schafft ein 120mm Fan die gleiche Leistung bei 600 u/min wie der flache 80mm des NT bei Fullspeed. Ein weiterer Vorteil ist, dass die Spannungswandler mitgekühlt werden, weil der 120mm Lüfter das "komplette" Mainboard überdeckt.
Dadurch werden die Vorteile von Lüfter und Wakü kombiniert. Der 120mm Fan am NT ist natürlich übers Mainboard geregelt.
Das Asrock Z77 ITX kann 1x PWM Port und 1x3Pin FAN via Speedfan steuern. Die Pumpe der Corsair H60 wird vom 3Pin Fan-Anschluss gesteuert. (IDLE[unter 55°C] 60% = Unhörbar unt unter Last 100% = Lüfter sind lauter). Die Lüfter sind bei mir 2x EKL Wing Boost PWM diese werden über den PWM Port mit einem Y-Stecker gesteuert. (IDLE =40% und Last 80%).
Das ganze How-To gibt es nächste Woche mit Bildern....
Es gibt nicht "die Beste", nur die für dich am besten passende.Ich weiß nur halt nicht welche die beste ist
Dafür ist die 580 overheizt. Macht doch keinen Sinn.
Sent from my iPhone using Hardwareluxx app
@Lmib: Die Karte wird passen. Wenn der unmögliche fall eintritt das sie nicht passt schneidest du ein kleines rechteck aus der alufront (nicht ins plastik der front) und die karte passt
