[Sammelthread] [ STORAGE ] - Bilder Thread

Ich bin wieder auf was kleineres Umgestiegen.

Zotac NM10 mit einem Atom D510 (1,6Ghz dual core + HT) und 4GB RAM
NT ist ein SFX12 von BeQuiet mit 300W (80plus) in einem 3R System R330 Gehäuse.
Areca 1212 mit 2x OCZ Core 32GB als OS und 2x Seagate 1,5TB als Storage (alles Raid 1)

Leider ist das Ding nicht so stromsparrend wie ich erhoft hatte :-(
13W - Ausgeschalten ???
34W - Nur Mainboard + RAM
35W + 2xSSD
41W + 1xHDD
48W + 1xHDD
63W + ARECA (Also Idle mit allem laufend)
47W = Wenn der ARECA die HDD's auf standby legt.
65W = CPU+IO Stress

Mein I3 auf dem Zotac H55 braucht weniger und hat mehr Power.


Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wird der RAID-Controller im PCIe 16x-Slot nicht durch die Single-Lane-Anbindung ausgebremst ?

Der Controller meldet das er eine PCI 8x Anbindung hat beim booten.
Weis nicht wie das gelöst ist aber das ist ja PCIe 2.0 16x und der 1x scheint ja nur PCIe 1.? zu sein.
Verschiedene Chips? Die 2 SSD's ereichen im Raid 1 128MB/s lesend. die Seagate sind natürlich langsamer: 202 (peak der 128MB Cache), 61 avg, 30 min (MB/s)

Über GBit-LAN siehts so aus:
Sequential
Uncached Write 9.35 MB/sec [4K blocks]
Uncached Write 40.10 MB/sec [256K blocks]
Uncached Read 9.50 MB/sec [4K blocks]
Uncached Read 39.05 MB/sec [256K blocks]

Random
Uncached Write 10.22 MB/sec [4K blocks]
Uncached Write 29.78 MB/sec [256K blocks]
Uncached Read 11.34 MB/sec [4K blocks]
Uncached Read 39.09 MB/sec [256K blocks]



MyPassport 750 GB
Popstar externe 500 GB
Usb-Landisk 200 GB

Seagate ST51270A
1282MB

Gefunden in einer Müllkiste in der Schule :fresse:
Läuft leider nicht mehr, schaltet nach ein paar Sekunden ab. Sieh so aus als habe sie einen (oder auch mehrere) Headcrash hinter sich.








Schöne Aufnahmen :bigok:

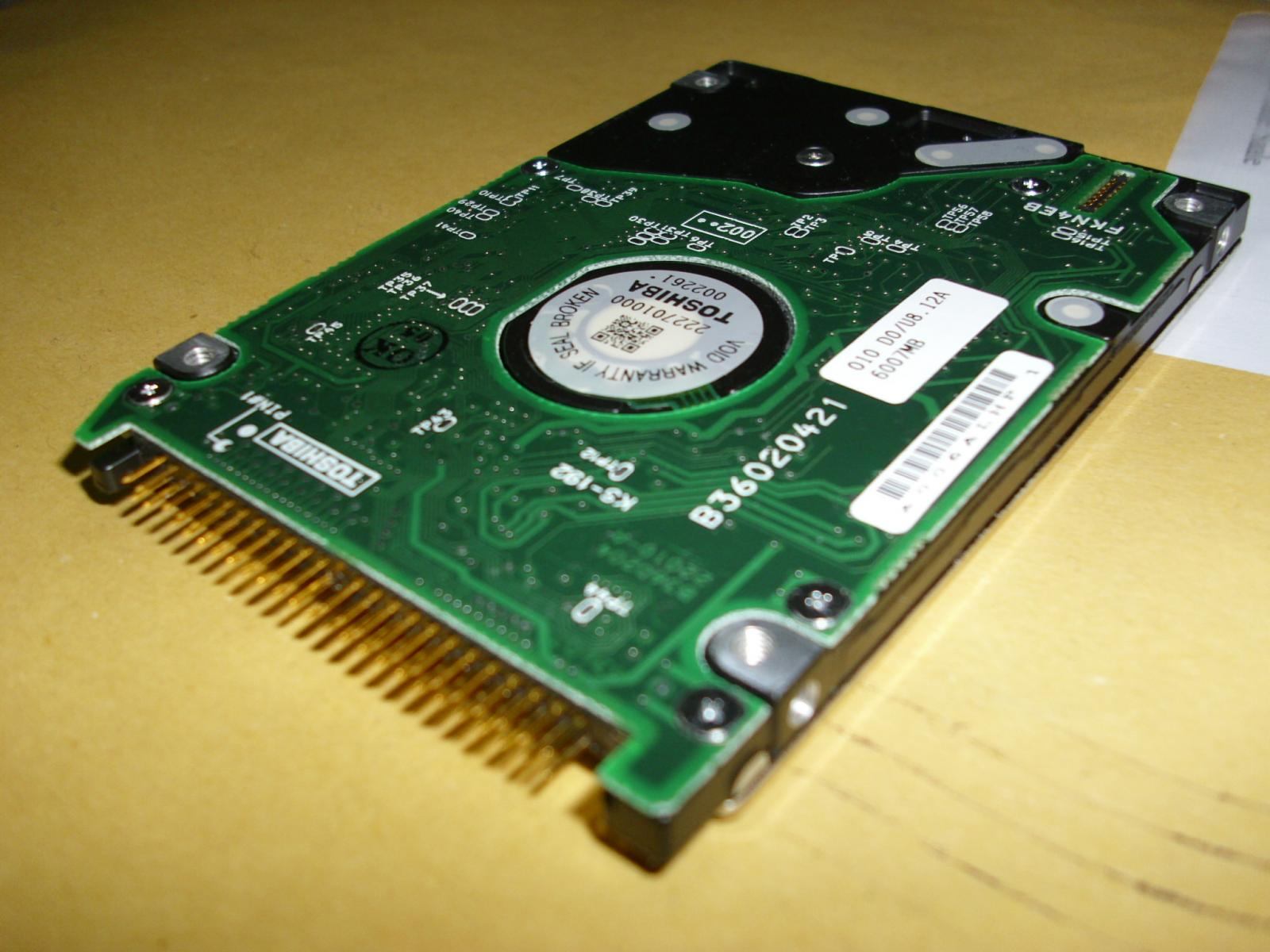

Toshiba Notebook HDD


Anhänge

  • DSCI0023.jpg
    164,4 KB · Aufrufe: 76
Zuletzt bearbeitet:
Mein Notebook und SSD. :)






meine spielzeuge :love:


mein temporäres storage system. 4 Platten sind via usb und eine via esata angeschlossen. eine ist fürs backup da. Naja zum glück verkraftet das der hub. normaler weise sind die Platten ja in nem extra home server, aber der ist gerade außer betrieb...



btw. ich liebe kabelsalat!



LianLi Q-08
Asus AT3IONT-I (Dualcore 1,6 GHz Intel Atom)
1x 2GB RAM (wird noch getauscht)
LSI 8704ELP (SAS/SATA 4 Port PCIe HW-Raid 5/6 Controller)
4x 250GB Seagate (wird demnächst gegen 2 TB Platten getauscht)
Seasonic 330W 80+ Netzteil (wird evtl. noch gegen 300W BQT getauscht)



Zuletzt bearbeitet:
Update:



Die vier WD20EADS sind gekommen. Alle wurden mit WDILDE3 und WDTLER erfolgreich bearbeitet.



Ich hab mir grad bei dem Controller auf die Tastatur gesabbert :drool: :d

Is ja kein Controller, is nur nen Verteiler/Hub/Switch ;)

Aber schon geil, da kann man nen kleinen Controller für nen riesen Array nutzen :d


Außerdem heißt es "It's here" :fresse2:

Zuletzt bearbeitet:
Hrhr...jetzt fehlen nur noch die SAS-Backplanes... Wo gibts DIE eigentlich...? ;) Hat davon jemand schon mal welche gesehen? Sind ja offensichtlich gleich mind. 4 SFF-8087 (1:1) dabei... ;)

Kommen ins Chenbro mit SFF-8087-auf-SATA Adapter ;)

Keine Lust noch miniSAS Backplanes zu kaufen auch wenns einfacher zu verkabeln wäre ^^

Heute ist Part 2 gekommen nachdem der Expander nicht mit meinem 3ware zusammen laufen map, ein HP SmartArray P410 mit 512MB BBWC (der 1GB FBWC war doch bissl zu teuer :()

main.php


Beide vereint:

main.php


Jetzt fehlen nurnoch eine vernünftige Hardwarebasis und die HDDs (letztere schon bestellt, 6x 2TB WD Black)

Hrhr, erst son fetter Expander und dann "nur" 6 Festplatten... ;)

Interessant: Die BBU wird offensichtlich am Speichermodul angeschlossen, was somit wieder ein "Sonderteil" ist und HP den Preis diktieren kann... :fresse:

Unter dem "Lochblech" ist anscheinend der Chip/CPU, damit keiner dranfassen kann, weils so heiß wird? :d Sowas hab ich auch am Schalldämpfer von meinem Rasenmäher... :d

Zuletzt bearbeitet:
Kommen ja noch mehr Platten rein als nur die 6 im großen Array und war eig auch alles bissl anders geplant aber naja :fresse:

BBU wüsste ich kein Hersteller wo das "Standardisiert" ist ;)

der nachteil an den ssds, die datenplatten sind zu laut :fresse:

das schafft hoffentlich abhilfe







Mal den Maximalausbau des Q08 getestet ... 6x 250GB Seagate 7200.10 @ Dell Perc 5/i :fresse:

Man ist das TIGHT !!! :fresse2:
