[Sammelthread] [ STORAGE ] - Bilder Thread

[underclocker2k4]

Wie lautet für die SAS-Variante dann die Produktbezeichnung Frank? Außerdem passt der SATA-Stromstecker dann auch noch nicht....

Aus genau diesem Grund sind SAS Breakoutkabel dann immer mit dem kompletten Stecker für die HDD ausgeführt. Steckertyp ist dann SFF-8482.

Artikelnummer von Delock wäre dann 83059 oder 83065



[Tekkno_Frank]

Ja genau so ist es das 83065 habe ich gemeint, ist die SAS Version von meinem. Die Kabel sind klasse, sehr flexibel und gut zu verlegen!



[bluesunset]

Die Delock > Produkte > Kabel > 83065 hat antilope und ich ja schon, nur halt als 1 Meter lange LSI Version in rot. Übrigens ist der Delock > Produkte > Kabel > 83051 das falsche Kabel. Den alten breiten SAS-Stecker auf Controllerseite kann man schon eine Zeit lang an keinem neueren HBA mehr anschließen.



[underclocker2k4]

83051?

83165 ist die 1m Ausführung des 83065. In einem solchen Case ist davon auszugehen, dass 1m zu lang ist und 0,5m locker reichen sollten, daher auch der Hinweis von Frank.



[JensS]

Von Adaptec gibt's da noch verdammt praktische Kabel, 8087 controllerseitig und HDD-seitig 8482er, aber so ausgeführt, dass ein SATA-Stromstecker draufpasst.
Die verlegen sich zwar nicht ganz so klasse (2 dünnere Käbelchen pro Platte), sind aber deutlich schöner, was die Verkabelung angeht.



[The Killer]



[Everest2000]

nett - das Case habe ich auch - als NAS. Als 2. NAS kommt das:

Chenbro Micom Co., Ltd.



[antilope114]

83051?

Ist ja genau das Kabel was wir haben, nur mit 8484 Controller-Anschluss. Funktioniert also nicht.

@JensS du meinst das hier Adaptec 2231900-R MiniSAS SFF-8087 auf 4x SAS

In der Tat - würde man die lästigen 4-Pol Molex Adapter nicht benötigen. Aber das Kabel kostet mehr als das doppelte. Von daher wohl eher nicht mehr kosteneffizient.

@Everest Wie heißt laufen die Platten bei dir?



[Everest2000]

aus dem Link - "Garnicht", weil da keine Platten drinne sind.

Bei dem Chenbro was du hast -> nicht sehr warm - liegt aber auch daran das der Raum auch ziemlich kühl ist.
Lüfter sind 4x 80x80 beQuite, sehr leise.


EDI:T
in das 8x SATA Gehäuse kommt eine Adaptec oder LSI 3ware Controller. Dafür wird ein SAS-Controller missbraucht.



[underclocker2k4]

@antilope, dass ihr nen 8087 braucht ist klar, die beiden oben benannten haben diese Eigenschaft.



[bluesunset]

@JensS du meinst das hier Adaptec 2231900-R MiniSAS SFF-8087 auf 4x SAS

In der Tat - würde man die lästigen 4-Pol Molex Adapter nicht benötigen. Aber das Kabel kostet mehr als das doppelte. Von daher wohl eher nicht mehr kosteneffizient.

Ja, 15 Euro für 1 Meter Länge versus 48 Euro bzw. 40 Euro für 50cm lange Kabel ist schon etwas heftig. Die Kabel sind eher für jemanden der nur normale HDD-Einbauschächte hat und nicht genug 5 1/4" Molex-Stromstecker. (Leider zu alte) Backplanes kriegt man gebraucht zum Teil schon für 40 Euro.



[debauer]

Son adaptec kabel hab ich hier noch rumfahren. Brauch es nimmer. Falls interesse besteht



[JensS]

Adaptec mini SAS x4 (SFF-8087) auf 4x SAS (SFF-8482) Kabel, 0.5m (2231900-R) | Deutschland - Hardwareluxx - Preisvergleich
So um 30€ klingen doch schon etwas freundlicher, auch wenn die Dinger leider schweinisch teuer sind, ja... Ich zumindest bin damit aber deutlich zufriedener, einfach weil ich nicht über drölf Y-Kabel erstmal die nötigen Molex-Anschlüsse zurechtbastle. So habe ich 2 Adapter von Molex auf SATA mit je 4 Anschlüssen und kriege damit die 8 Platten versorgt.



[bluesunset]

So habe ich 2 Adapter von Molex auf SATA mit je 4 Anschlüssen und kriege damit die 8 Platten versorgt.

Du hast 1x Molex auf 4x SATA?
Wenns zum Bilder-Thread auch einen Laberthread gibt, ggf. die Posts bitte dahin verschieben.



[JensS]

Jupp. Ich hab noch solche SATA-Stecker mit Schneidklemmen. Die sind enorm praktisch - dann passen die Adapter wenigstens anständig und haben nicht zwischen 2 Platten immer gleich elendig lange Kabelschlaufen.



[Revolution1302]

So gestern abend ist mein Homeserver fertig geworden.
Das gehäuse ist selfmade und besteht aus 19mm MDF und bietet Platz für bis zu 34 HDD's

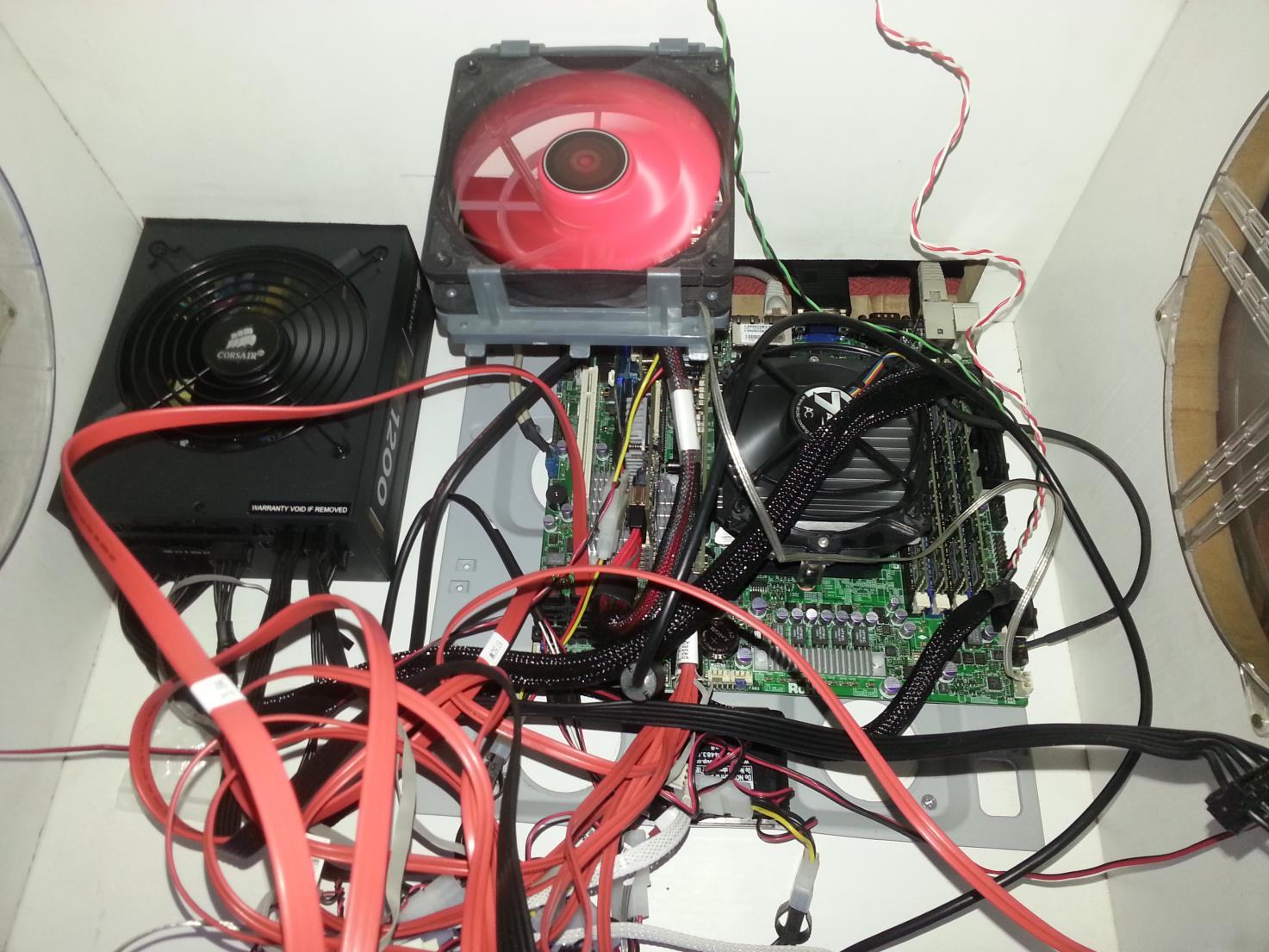

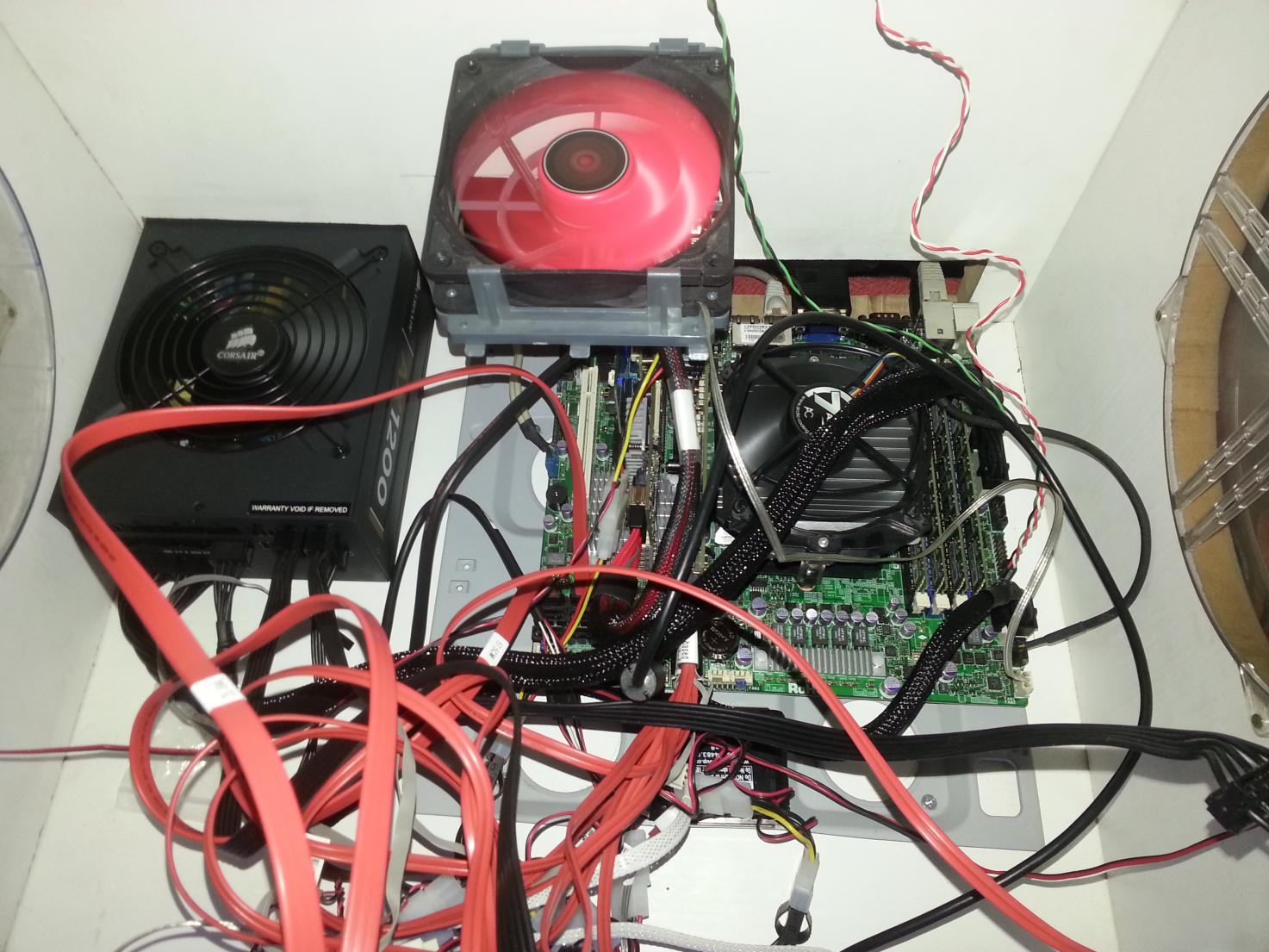

Anhang anzeigen 201227

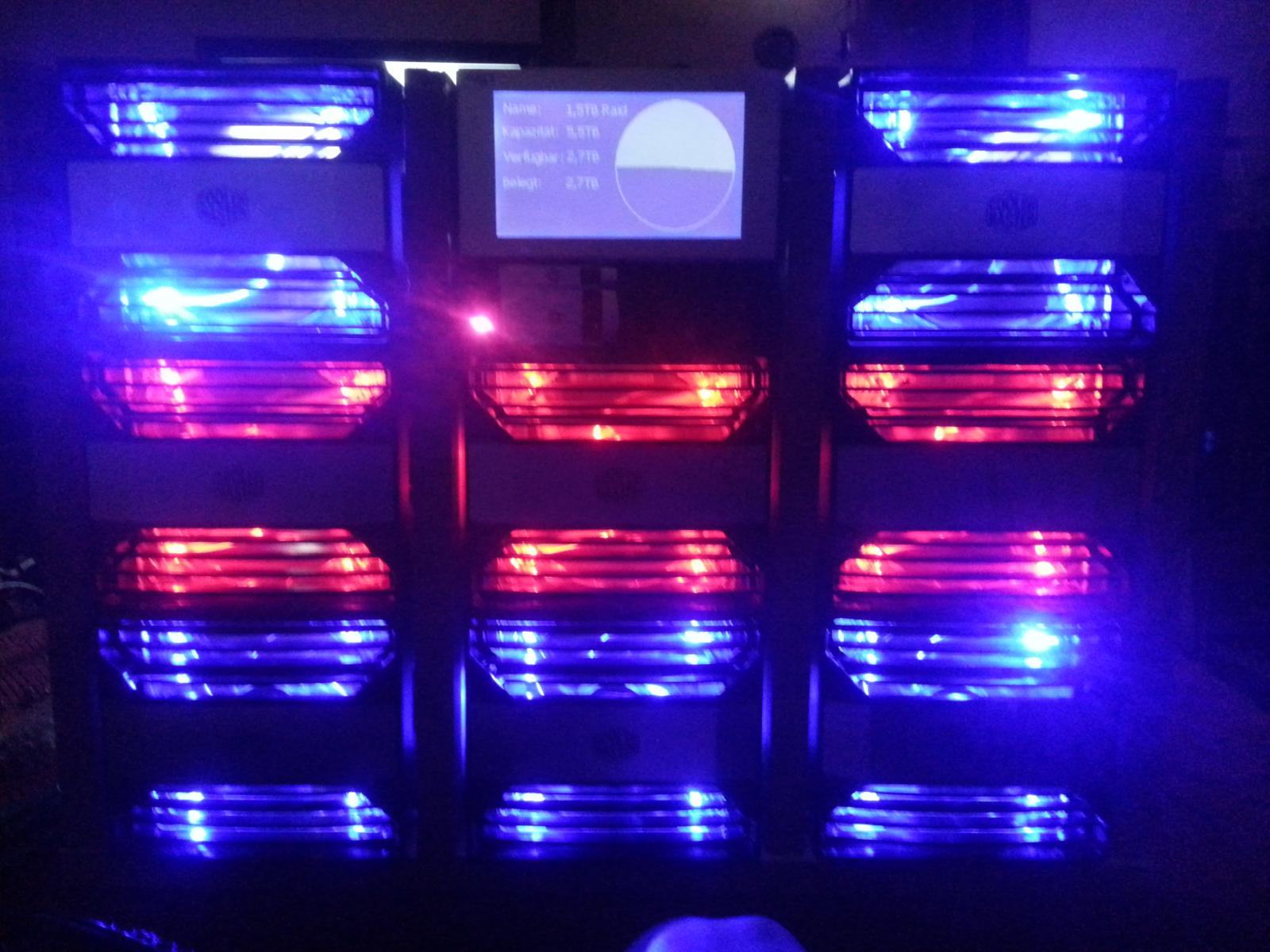

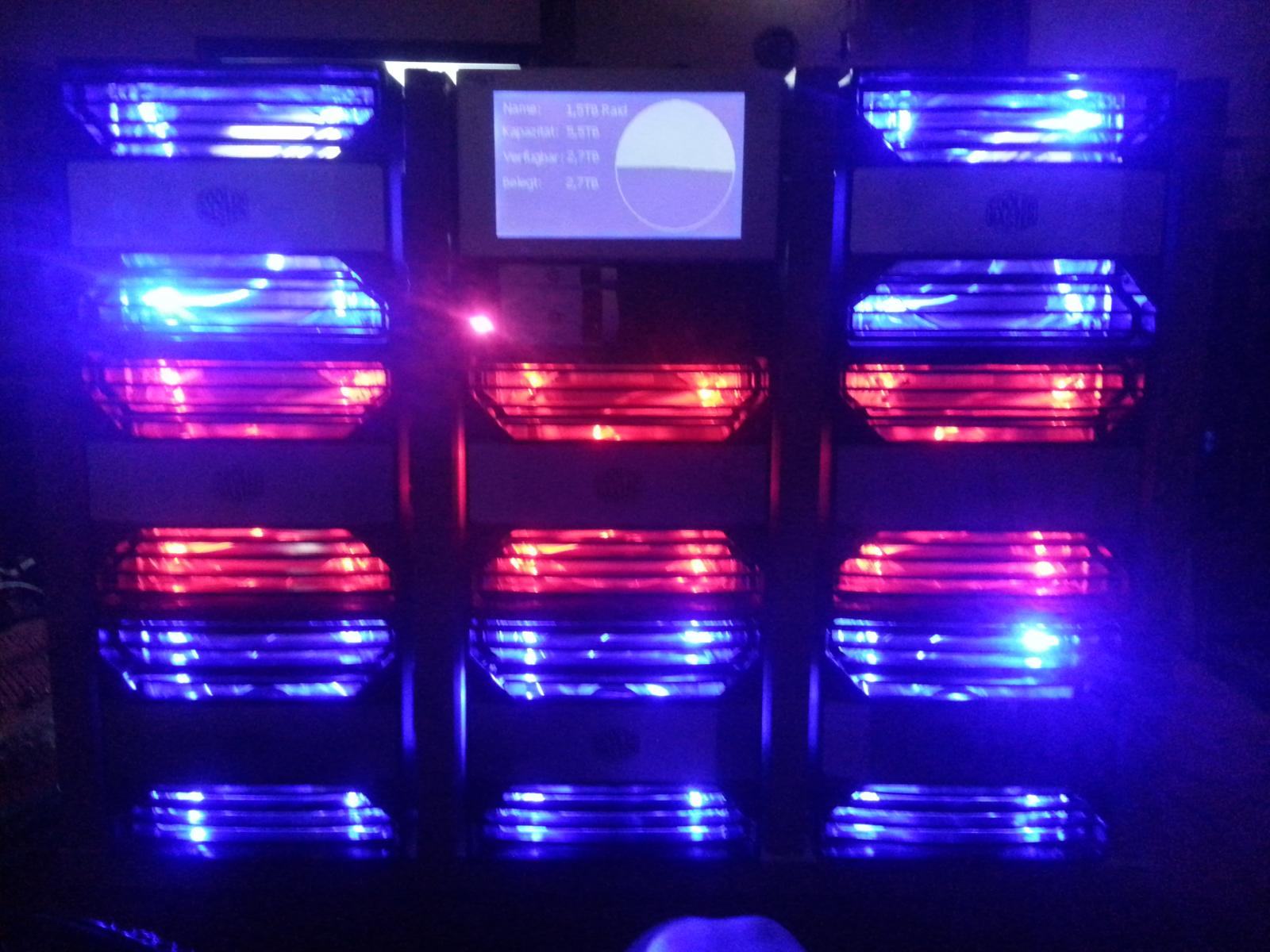

Anhang anzeigen 201228

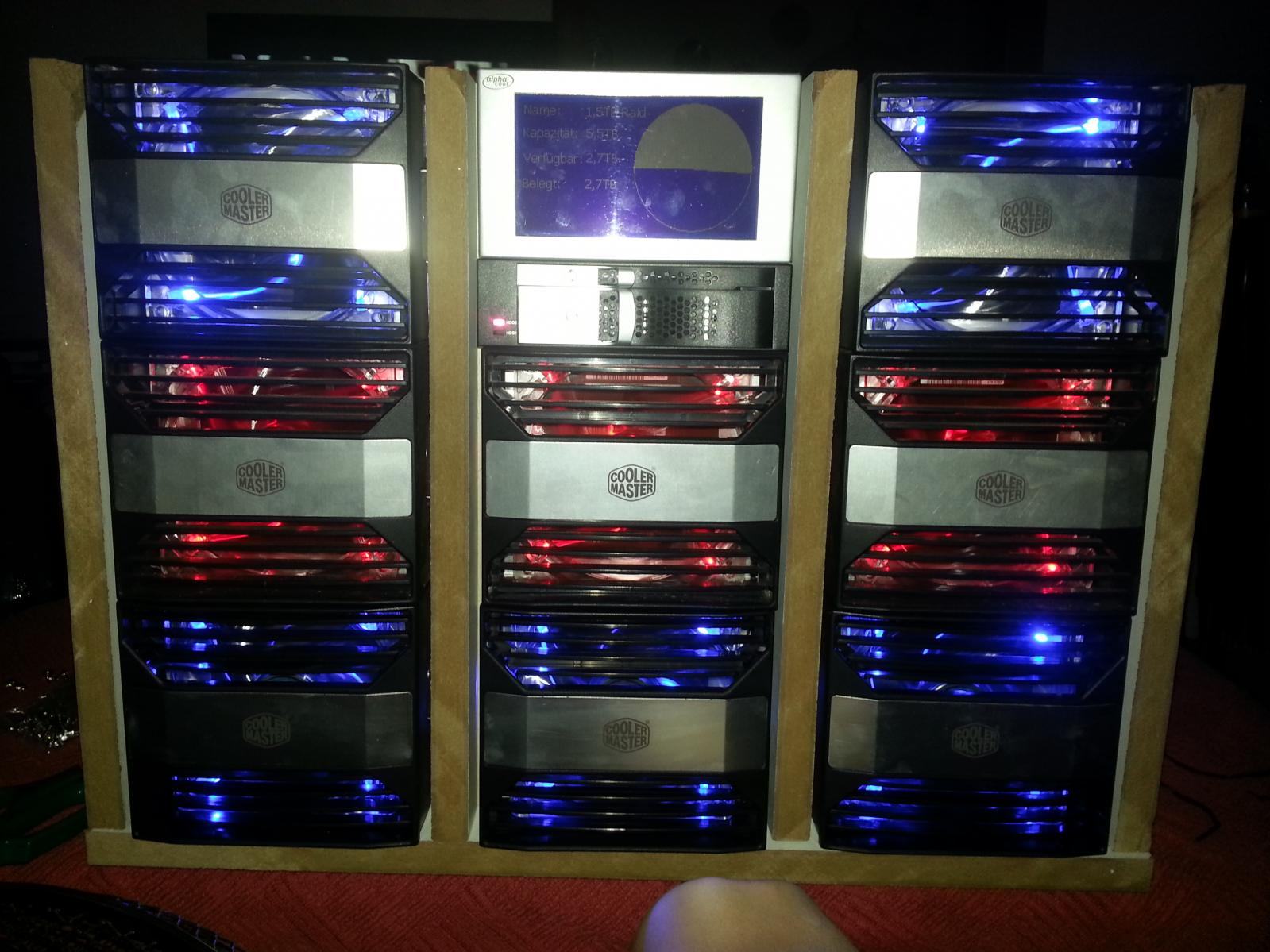

Anhang anzeigen 201229

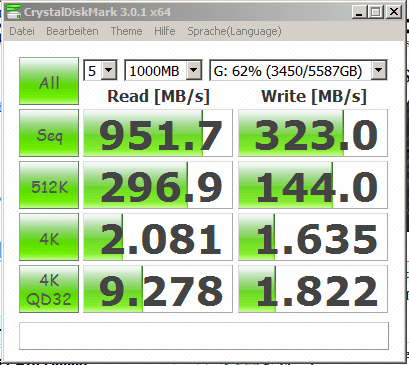

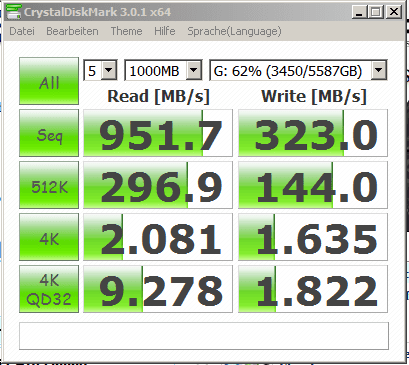

Crystal Disk Mark Screen:
Anhang anzeigen 201284
Die verbaute Hardware:
Board: Supermicro H8SCM-F
CPU: AMD Opteron 4130
Ram: Kingston 16 GB Reg ECC Ram
Raid-Controller: LSI 9266-4i mit Cachvault
SAS-Expander: Chenbro CK23601H0C01
Netzwerk: 2*1Gbit + 1*10Gbit Infiniband
Netzteil: Corsair AX1200

HDD's aktuell (wird noch stark erweitert):
5* 1.5TB Western Digital Caviar Green im Raid 5
2* 3.0TB Western Digital AV-GP
1* 2.0TB Western Digital Caviar Green
1* 750GB Samsung für Programme und co
1* 16GB SSD fürs OS

Nächste anschaffungen:
Noch 1-3 3TB HDD's um ein Raid 5 aufzubauen
Noch 3-5 250GB SSD's um ein extrem schnelles Raid für aufzubauen um die Software meiner andren PC's darauf abzulegen (übers 10Gbit)



[Gabba_Gandalf]

Neueste Anschaffung:



[JensS]

Eine Reihe würd' ich dir da locker abnehmen

Mal sehen, ob ich auch mal bald wieder ein paar Angeberbildchen zusammenkriege...



[Gabba_Gandalf]

Ich ersetze im Moment meine etwas zu klein gewordenen 2TB-Platten. Die andere Hälfte soll in einen Backupserver wandern - ich weiß nur noch nicht wie ich das Teil aufbauen soll. Hab dazu schon nen Thread eröffnet:

http://www.hardwareluxx.de/community/f101/backupserver-912075.html



[Nacrana]

Ich ersetze im Moment meine etwas zu klein gewordenen 2TB-Platten. Die andere Hälfte soll in einen Backupserver wandern - ich weiß nur noch nicht wie ich das Teil aufbauen soll. Hab dazu schon nen Thread eröffnet:

http://www.hardwareluxx.de/community/f101/backupserver-912075.html

Was zur Hölle willst du da bitte back uppen?



[JensS]

Spielzeug.



[DaReal]

11TB uffm Tisch liegen



[p4n0]

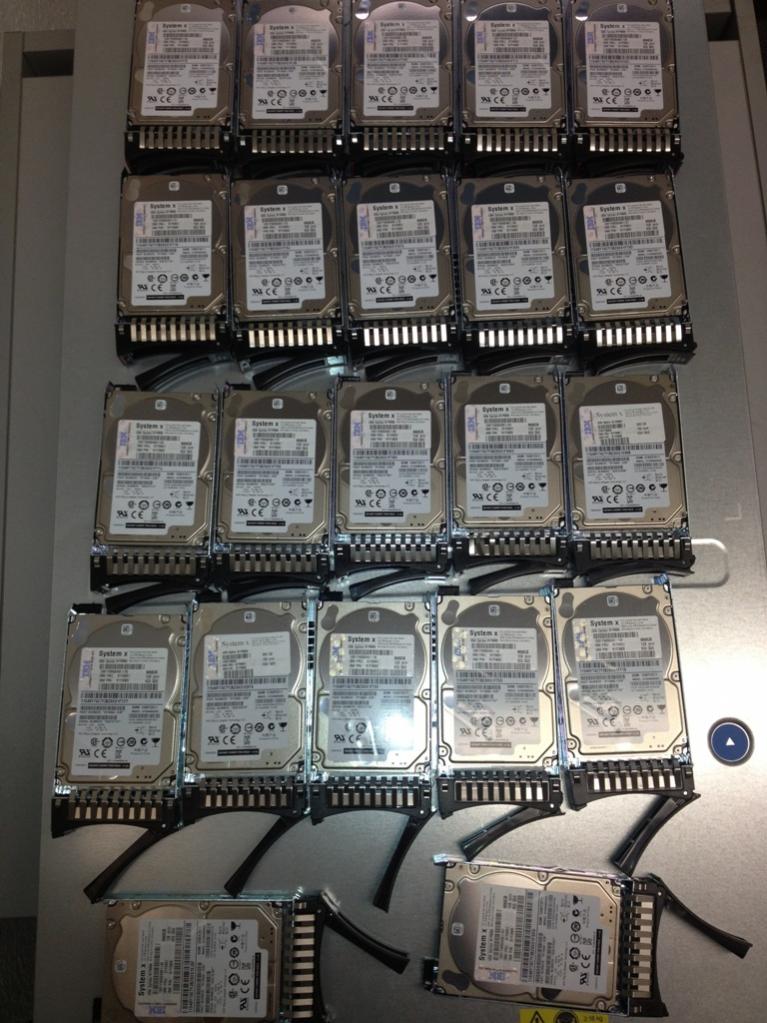

22 x 900GB 10k SAS Platten. Sind noch weitere 4 Stk im Rechner, die Passen aber nichmehr aufs Bild :/



[bluesunset]

Du hast zu viele davon? Immer her damit!



[antilope114]

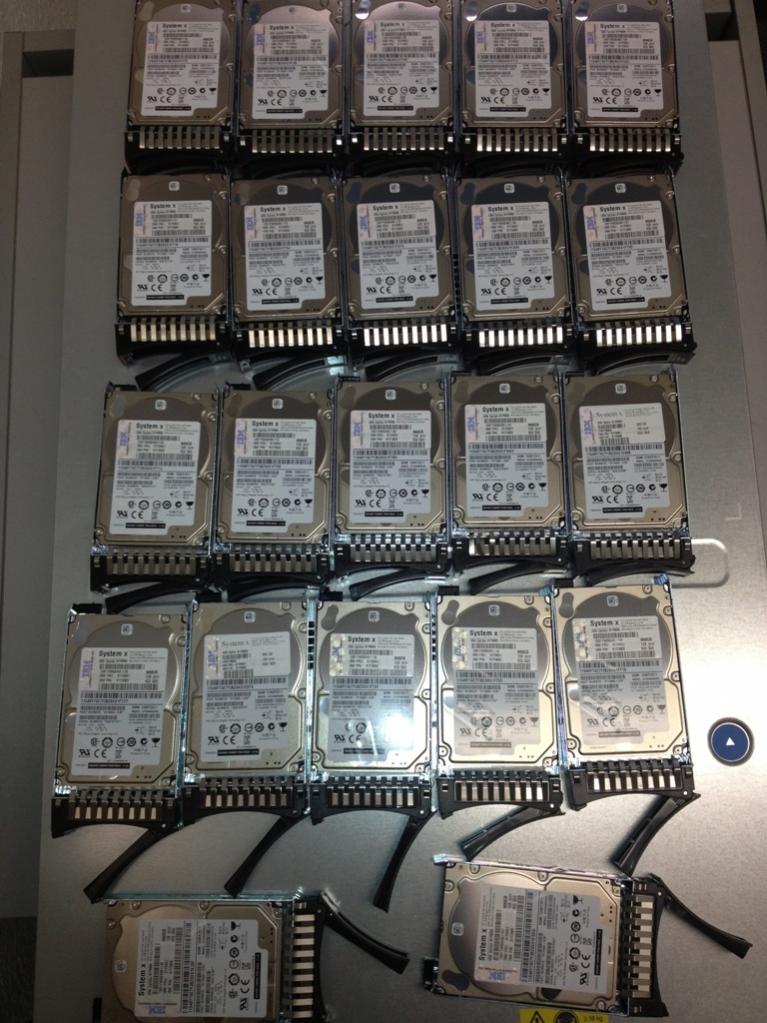

Anhang anzeigen 208895

22 x 900GB 10k SAS Platten. Sind noch weitere 4 Stk im Rechner, die Passen aber nichmehr aufs Bild :/

Joar, damit lässt sich doch was vernünftiges anfangen ^^ ziemlich nice... In welcher Konstellation beabsichtigst du die zu betreiben?



[Moo Rhy]

Die fünf Platten in den Rahmen sind im NAS, der Rest ist bei mir eingebaut:



[Lebedev]

wie sind die WD Reds so? Performance mäßig?



[Moo Rhy]

Die Schreib-/Lesekurve in HD Tune sieht bei mir so aus wie in dem Test von Hardwareluxx. Die Zugriffszeiten sind allerdings etwas besser, vor allem die Ausreißer am inneren Ende der Platte fehlen.



[Nacrana]

Alles sehr lecker hier



[Lightflasher]

@Moo Rhy was hast du für ein Nas im Einsatz?
