Update - Info: 12VHPWR - 12V-2X6 - RTX 40 - Series

CORSAIR Marcus

Corsair Support
Thread Starter
Mitglied seit
06.10.2021
Beiträge
301
NVIDIAs GeForce RTX 40-Series Founders Edition-Grafikkarten wurden angekündigt. Sie zeichnet sich durch höhere Leistung und einen neuen Stromanschluss aus. Uns ist dabei aufgefallen, dass die Community einige Fragen dazu hat. In diesem Artikel, wollen wir euch das Thema ein bisschen näher bringen.

Ist dein Netzteil bereit?

Der 12VHPWR | 12V-2x6 / PCIe 5.0 Stromanschluss an der Seite der RTX 40-Serie Grafikkarten, ist Teil der kommenden ATX 3.0 Stromversorgungsspezifikation. Ihr fragt euch also vielleicht, ob euer aktuelles Netzteil dieser Aufgabe gewachsen ist.


Die gute Nachricht ist, dass Ihr euer aktuelles Netzteil mit der richtigen Kabelkonfiguration, wahrscheinlich völlig ausreicht. Die neuen NVIDIA GeForce RTX 40-Series Grafikkarten, werden zwar mit einem Adapter geliefert, der bis zu drei, manchmal auch bis zu vier 8-polige PCIe-Stromanschlüsse für die Stromversorgung der Karte erforderlichen 12VHPWR | 12V-2x6 umwandelt. Ihr müsst dabei in erster Linie sicherstellen, dass ihr mehrere hochwertige PCIe-Stromkabel verwendet. Jeder 8-Pin-PCIe-Stromanschluss muss für eine Leistung von 225W ausgelegt sein.

Unsere Empfehlung:

Um die Dinge zu vereinfachen, führen wir ein spezielles 12VHPWR Type-4-Kabel und ein 12VHPWR Type-5-Kabel ein, das bis zu 600W Leistung direkt von Ihrem CORSAIR-Netzteil an die Grafikkarte überträgt. So könnt ihr sicher sein, dass eure Grafikkarte die benötigte Leistung erhält und gleichzeitig das Kabelmanagement vereinfacht wird. Jeder der beiden PSU-seitigen Anschlüsse ist für eine Leistung von 300W pro Anschluss ausgelegt, was sich zu den 600W addiert, die für den 12VHPWR | 12V-2x6-Anschluss, an den RTX40-Series Grafikkarten, benötigt werden.


Wie bereits erwähnt, ist dieses Kabel mit allen CORSAIR-Netzteilen vom Typ 4 kompatibel. Um jedoch sicherzustellen, dass die Lastanforderungen erfüllt werden, finden ihr hier eine Übersicht, für die von uns empfohlene Netzteilleistung (mit etwas Spielraum für eine mögliche Übertaktung).

Update:
RTX 40-Series Netzteil Q:A:

F: Brauche ich ein ATX 3.0-Netzteil, um eine Grafikkarte der 40er-Serie zu betreiben?
A: Nein, ATX 3.0 ist eine kommende Spezifikation für Netzteile und ist für die RTX 40-Serie nicht erforderlich.

F: Benötige ich ein PCIe 5.0-Stromkabel für den Betrieb einer Grafikkarte der 40er-Serie?
A: Nein, jede Founders Edition-Grafikkarte der 40er-Serie wird mit einem Adapter ausgeliefert, und viele Kartenhersteller von Drittanbietern verwenden die aktuellen 8-Pin-PCIe-Anschlüsse für ihre 40er-Serie, die mit Ihrem Netzteil kompatibel sind.

F: Wie viel Strom benötige ich für eine Grafikkarte der 40er-Serie?
A: Von NVIDIA:

  • 850W-Netzteil für RTX 4090 (450W)
  • 750W-Netzteil für die RTX 4080 16GB (320W)
  • 700W-Netzteil für die RTX 4080 12GB (285W)


Abschließender Gedanke:



Wie bei jeder neuen Generation von Grafikkarten sind wir gespannt auf neue Leistungsstufen und noch tollere Builds! Planst du ein Upgrade oder den Bau eines neuen Gaming-PCs, wenn die NVIDIA GeForce RTX 40-Serie auf den Markt kommt? Lass es uns in den Kommentaren wissen!



Grüße Marcus

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ist dein Netzteil bereit?
Die gute Nachricht ist, dass Ihr euer aktuelles Netzteil mit der richtigen Kabelkonfiguration, wahrscheinlich völlig ausreicht.
Eine Antwort aus der Hölle - "wahrscheinlich" impliziert mir, dass ihr es selbst nicht wisst?!

Eine Antwort aus der Hölle - "wahrscheinlich" impliziert mir, dass ihr es selbst nicht wisst?!
Da wir nicht jede einzelne PC-Konfiguration kennen, ist das korrekt formuliert. Deswegen gibt es auch von uns eine eigene Empfehlung.
Unsere Empfehlung:

Um die Dinge zu vereinfachen, führen wir ein spezielles 12VHPWR Typ-4-Kabel ein, das bis zu 600W Leistung direkt von Ihrem CORSAIR Typ-4-Netzteil überträgt. So könnt ihr sicher sein, dass eure Grafikkarte die benötigte Leistung erhält und gleichzeitig das Kabelmanagement vereinfacht wird. Jeder der beiden PSU-seitigen Anschlüsse ist für eine Leistung von 300W pro Anschluss ausgelegt, was sich zu den 600W addiert, die für den 12VHPWR-Anschluss, an den RTX40-Series Grafikkarten, benötigt werden.

Grüße Marcus

Am Ende muss man die Tests abwarten zu den Karten und schauen wie lange und wie viel die Karten wirklich ziehen können unter max Last .Dann schaut man sich an was das eigene NT kann . Denke Igorlslabs wird wieder einen umfangreichen Test bezüglich Spannungsspitzen etc. machen . Glaube aber das es sich ähnlich verhält wie bei der 3090TI und da war wirklich bei 600 Watt Ende und hat nicht so krasse Spitzen wie bei der 3090.Mal sehen wie viel die Karte am Ende wirklich sich an PL genehmigen können . Absolut wäre theoretisch 675 Watt möglich .
Bis 600 über die Stromversorgung und 75 Watt über den PCI E Steckplatz .

Zuletzt bearbeitet:
Anbei noch eine kleines Video, von meinen Kollegen aus unserem HQ, um das Thema zu komplimentieren.

Update: Kein Video verfügbar

Zuletzt bearbeitet:
Hallo,
wann und wo kann ich das Kabel beziehen?

Hallo,

ich habe ein Corsair RM750i aus 2016. Wenn ich mir nun eine RTX 4070 TI oder RTX 4070 zulege aber nicht dieses brandfördernde Kabel von Nvidia nutzen will kann ich eines dieser Kabel nutzen und was ist der Unterschied zwischen den beiden Kabeln:


oder


In der Tabelle auf


steht das RM750i nicht drin, dafür aber das RM750x. Ist das RM750x bis auf die fehlende ILink baugleich mit dem RM750i in Hinblick auf nutzbare Kabel.

F: Wie viel Strom benötige ich für eine Grafikkarte der 40er-Serie?
A: Von NVIDIA:

  • 850W-Netzteil für RTX 4090 (450W)
  • 750W-Netzteil für die RTX 4080 16GB (320W)
  • 700W-Netzteil für die RTX 4080 12GB (285W)

Das von mir genutzte Netzteil sollte also für einen Ryzen 7 5800X auf X570 und einer RTX 4070 Ti ( ex. 4080 12GB "Wir halten unsere Kunden für Saublöd - Karte") ausreichend sein.

Mit freundlichen Grüßen

Daniel

Wird es dieses Jahr noch neue HighPower Netzteile geben?

Auch hier kurz eine Klarstellung nötig.
RMe 750W im Lieferumfang ist ein 2x8Pin-PCIe zu 12VHPWR. GPU ist eine Inno3D 4070 TI iChill X3
Reicht dieses Kabel aus oder nicht?

Klar reicht aus.

Mal ne blöde frage...
Ich habe gesehen, dass eure 12VHPWR Adapter Kabel garkeine Sense Pins hat bzw. diese nicht belegt sind.
Müssen die nicht belegt sein um der Grafikkarte zu sagen wieviel Watt diese ziehen dürfen bzw. überhaupt ein Bild rausgeben?

Auf dem Bild oben siehst du, dass hier 2 Adern belegt sind..ist in der Realität btw auch so (betreibe an meinem sf750 eine rtx4090 mit rund 310w)

Hallo zusammen,

ich frage mich ob an mein 2018er Corsair RM750x 750W ATX 2.4 (CP-9020179-EU) das 600 W PCIe 5.0 12VHPWR Kabel passt.

Netzteil: https://geizhals.de/corsair-rmx-series-rm750x-2018-cp-9020179-eu-a1777727.html
Kabel: https://www.corsair.com/de/de/p/pc-...5-0-12vhpwr-type-4-psu-power-cable-cp-8920284

Laut Herstellerseite https://help.corsair.com/hc/de/arti...Ie-5-0-12VHPWR-Typ-4-Netzteilkabel-kompatibel passt es an die 2021er Version meines Netzteils.
Jedoch gibt's auf der gesamten Corsair Seite keinen Hinweis auf die 2018er Version oder gar die Produktnummer CP-9020179-EU, welche ich habe.

Ich finde auch den Satz: "Das 600 W PCIe 5.0 12VHPWR Typ-4-Netzteilkabel (einschließlich der gesleevten Premium-Varianten) ist mit jedem Typ-4-CORSAIR-Netzteil kompatibel."
Jedoch ohne die Definition welche Netzteile Typ-4 sind.

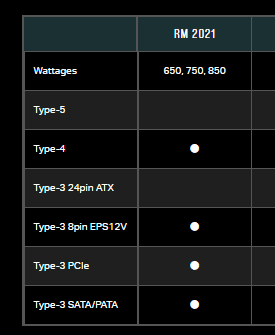

Die Kompatibilitätstabelle zeigt leider auch nur die RM Netzteile in der 2021er Version.
Anhang anzeigen 965905

Hat hier jemand Erfahrung?

EDIT: Der Corsair Support hat bestätigt, dass die 2018er Version des Netzteils mit dem Kabel kompatibel ist.

Zuletzt bearbeitet:
Das findet man von Corsair dazu

The only difference between Type 3 and Type 4 cables is the pinout of the 24-pin ATX cable; all other cables (SATA, PCIe, etc) are the same.

Beste Grüße

Das findet man von Corsair dazu

The only difference between Type 3 and Type 4 cables is the pinout of the 24-pin ATX cable; all other cables (SATA, PCIe, etc) are the same.

Beste Grüße
Danke, nur wo finde ich die Info ob mein Netzteil ein Typ 3 oder 4 oder gar 2 oder 5 ist ?

Nur das RMXShift und die SF-L Serie nutzen die Type 5 Kabel. Da Pcie bei Typ3 und Typ4 Identisch sind, kannst du das Kabel verwenden.

Beste Grüße

Hi Corsair-Support, @CORSAIR Marcus,

ist das beim HX1500i PCI 3.0 (CP-9020261-EU) enthaltene PCIe 5.0 12VHPWR GPU-Kabel auf 600 W ausgelegt?

Screenshot 2024-02-05 000854.png

Oder nur auf 450 und ich muss so eins dazukaufen, wenn ich die volle Power brauche?


Zuletzt bearbeitet:
Hi Corsair-Support, @CORSAIR Marcus,

ist das beim HX1500i PCI 3.0 (CP-9020261-EU) enthaltene PCIe 5.0 12VHPWR GPU-Kabel auf 600 W ausgelegt?

Anhang anzeigen 967324

Oder nur auf 450 und ich muss so eins dazukaufen, wenn ich die volle Power brauche?

Hey,
könntest du bitte mir ein oder mehre Fotos vom beiliegenden 12VHPWR Kabel schicken?

Vielen und beste Grüße,

Marcus
