VGA/Scart-RGB Adapter-Kabel

[martin91]

Lebt der Typ noch?
Schade, hätte starkes Interesse an so nem Adapterkabel gehabt.



[sparkie]

Lebt der Typ noch?
Schade, hätte starkes Interesse an so nem Adapterkabel gehabt.

Dieser Post waere alleine schon Grund genug, dir die Kabel so lange um die Ohren zu hauen, bis sie ganz von selbst RGB faehig sind.



[DaJetzi]

Hab hier mit grossem Interesse den ganzen Thread gelesen und mir schon in Gedanken ausgemalt ob und wie das Kabel wohl bei mir funktionieren würde und da lese ich auf der vorletzten Seite dass Rimini wohl seit April nicht mehr hier war.
Gibt es etwas neues über den Verbleib von Rimini?

Gruß
Sigi



[Zidane]

So ein Kabel, hätte ich auch gut gebrauchen können - da sich selbst sowas nicht anfertigen kann.



[Wuarzel]

Kann irgendwer hier so ein Kabel anfertigen, natürlich gegen Geld.



[abeule]

Sollte hier jemand den Lötkolben kommerziell schwingen wollen - ich hätte auch Interesse...



[mansenpansen]

Ich habe mir ein ähnliches Kabel erstellt, allerdings habe ich mich an eine andere Anleitung gehalten, bei der es hieß, dass für die meisten ATI Karten keine Widerstände u.Ä. benötigt werden. Leider bekomme ich auf meinem Fernseher nur ein komplett weißes Bild, welches ich mit Powerstrip aller höchstens zum flackern bewegen kann...vielleicht kennt hier ja jemand das Problem, oder hätte eine Idee. Meine Verbindung sieht so aus:

Scart-Stecker-Pin VGA-Stecker-Pin
5 Masse
7 3 (blau)
9 Masse
11 2 (grün)
13 Masse
15 1 (rot)
17 Masse
20 13


Grüße,

Sven



[Testudo]

Hallo Rimini,
ich habe Interesse an deinem überaus großartigen Beitrag
(http://www.forumdeluxx.de/forum/showthread.php?t=212414).
Leider sind nicht alle Bilder verfügbar (speziell der realisierte Schaltplan).
Bzw. Ich kann es nicht groß darstellen, weil ich nur Fehlermeldungen erhalte.
Könntest du die Ralisierung nochmals einstellen?
Oder noch besser, mir als Private Nachricht zukommen lassen?

Gruß
Testudo



[Kudie]

@ Testudo: Rimini hat sich hier wohl schon ne weile nichtmehr gemeldet.

@Topic:
Könnte Hilfe gebrauchen:
Hatte das RGB Kabel schon ne Weile am laufen. Jetzt hab ich die Tage ne andre Platte an den HTPC gemacht, lief wunderbar, hab sie wieder abgemacht und dann bekam ich kein Bild mehr auf dem TV. Nach langem hin und her geht nun mein Windows wieder einigermaßen wenn ich den TFT an den PC klemme, jedoch bekomm ich einfach kein Bild auf dem TV. Den Treiber hab ich drauf, Grafikkarte ist von Nvidia. Ich weis einfach nichtmehr wie ich das damals hinbekommen habe.

Gruß
Kudie



[Th0mmy]

Um das Thema mal aus der Versenkung zu holen...

Gibts noch jemanden der diese Kabel gegen Entgelt fertigt?



[Klötenbeisser]

Du hast Post



[Oerkel]

ich brauche auch wohl dringend ein kabel...

möchte damit mein notebook (siehe sig. ohne tv-out) an meinen tv (ne alte röhre) anschließen...

wer etwas auftreiben kann bitte melden...

mfg Örkel



[Klötenbeisser]

Ich hätte noch ein ca. 5 Meter "Rimini-Kabel" (vom Meister persönlich) im Angebot, ab 20€ aufwärts dürft ihr eure Gebote per PM gerne an mich richten.

Neben dem eigentlichen Kabel liegt u.U. dann auch noch ein jeweils genauso langes S-Video-, Klinke auf Stereo-Cinch- (Soundkarte) und Composite-Kabel bei. Kann ich allerdings nicht garantieren, ich muss dazu erst in meiner Kabelkiste wühlen.

Laufzeit gebe ich euch eine Woche, oder sagen wir bis zum 2.02.08...

Sollte sich jemand zum Kauf des in meiner Signatur angebotenen Antec-Gehäuses entschliessen, bekommt dieser das Kabel für 25€.



[Royalhouse]

hey,

ich hab mal drei von den kabel gebaut, eins zum testen , eins für mich(meinen TV) und eines für meinen damaligen meister, haben alle gefunzt, nur hab ich nen anderes gehäuse genommen, eines mit mehr platz. nur der aufwand is ganzschön hoch sitzt locker mal 6std. an so nem kabel...

grüße



[abeule]

hey,

ich hab mal drei von den kabel gebaut, eins zum testen , eins für mich(meinen TV) und eines für meinen damaligen meister, haben alle gefunzt, nur hab ich nen anderes gehäuse genommen, eines mit mehr platz. nur der aufwand is ganzschön hoch sitzt locker mal 6std. an so nem kabel...

grüße

Du hast PM!!!



[buyman]

Hier findet man noch die Schaltung von Rimini: http://www.vdr-portal.de/board/thread.php?postid=685989

Meine Eagle Dateien finde ich leider nicht mehr.



[Wuarzel]

Hi,

Habe das Kabel gebaut, jedoch bekomme ich überhaupt kein Bild auf den Fernseher (unterstützt RGB). Sobald der PC eingeschalten wird, wird automatisch auf den EXT RGB gewechselt aber es kommt kein Bild...

Nun habe ich einen Verdacht was falsch sein könnte und zwar.
Die Pinbelegung des VGA-Steckers hier http://www.vdr-portal.de/board/thread.php?postid=685989 ist die nicht genau verkehrt wie bei der http://upload.wikimedia.org/wikipedia/commons/3/30/DE15_Connector_Pinout.svg ?

Laut Schaltungsbild ist 1 links, jedoch laut Wiki und auch anderen Seiten ist 1 rechts,usw..

Jetzt habe ich das ganze verkehrt herumangelötet also mit der Pinbelegung laut Wiki! Ist das nun falsch?

PLS HEEEELP!



[Apollon]

was ist denn mit Rimini wieso schreibt er hier nicht mehr?



[Wuarzel]

was ist denn mit Rimini wieso schreibt er hier nicht mehr?

Der ist schon seit mehreren Monaten nicht mehr Online gewesen, leider weiß niemand was los ist...

Mein Problem, halt nochmal
Habe das Kabel gebaut, jedoch bekomme ich überhaupt kein Bild auf den Fernseher (unterstützt RGB). Sobald der PC eingeschalten wird, wird automatisch auf den EXT RGB gewechselt aber es kommt kein Bild...

Nun habe ich einen Verdacht was falsch sein könnte und zwar.
Die Pinbelegung des VGA-Steckers hier http://www.vdr-portal.de/board/thread.php?postid=685989 ist die nicht genau verkehrt wie bei der http://home.arcor.de/digivideo/bilder/verbindungen-vga-stecker.gif ?

Laut Schaltungsbild ist 1 links, jedoch laut Wiki und auch anderen Seiten ist 1 rechts,usw..

Jetzt habe ich das ganze verkehrt herumangelötet also mit der Pinbelegung laut Wiki! Ist das nun falsch?

PLS HEEEELP!



[SailorSat]

Sobald der PC eingeschalten wird, wird automatisch auf den EXT RGB gewechselt aber es kommt kein Bild...

Dein PC gibt aber schon ein 15kHz Signal aus oder?
Wenn du die Ausgabe nicht verändert hast, gibt deine Grafikkarte standardmäßig 31kHz und mehr aus, was dein Glotzkasten nicht mag



[Wuarzel]

Habe in Windows über VNC auch die Timings mit PowerStrip eingestellt.
PowerStrip timing parameters:
720x576=720,16,64,64,576,5,5,39,13500,15

Danach ist ein schwarzes Bild das irgendwie flimmert (aber bild ist keins)

Gibts da noch etwas zu beachten?



[Wuarzel]

VGA SCART Kabel Problem!!!

Hi,

Bekomme die VGA-SCART Schaltung einfach nicht zu laufen. Ich uppe mal das Schaltungsbild nachdem ich die Schaltung gebaut habe (ohne S-Video,....) vielleicht findet ja jemand einen Fehler.

- Fernseher unterstützt RGB!
- Bekomme nicht einmal ein Flimmern auf den TV...

Pls Help!



[andi677]

hallo! hat jemand vl die bilder aus dem ersten riminithrad noch und kann sie reuoppen? Auch ein Schlatplan wäre nicht schlecht. Danke!



[Arkos]

...
Sochel Kabel gibt's ja zu kaufen.... Sogar mit Audio Integration. Sind nicht teuer.

Also auf der einen Seite SVHS/Klinker Stereo > und auf der anderen ein SCART Stecker.

SVHS + Klinker Stereo > SCART Stecker


So, wie hier ... http://www.stegcomputer.ch/details.asp?prodid=11.88.4310

PS. Die Scart Stecker sind geschraubt. Da lässt sich also was nachrüsten, wenn's sein muss.

Die gibt's sicher auch in Deutschland zu kaufen. Ich habe auch schon längere Kabel gesehen.

Dies ist ne teurere Ausgabe des gleichen Kabels. http://www.media-halle.de/shop/catalog/clicktronic-video-kabel-scart-svhs35mm-stereo-200-p-941.html (Dies hier ist aber sehr kurz. Ich habe schon 15M Kabel gesehen. Wer's braucht.)

Hier noch ein Anderes... aber auch Sauteuer... für 2 Meter... http://www.yatego.com/safety-print/...-video-kabel-2-0m-scart-s-vhs-klinke-high-end

Ich habe aber früher auch die gleichen in Deutschland gesehen, die es in der Schweiz auch gibt.
...

PS. Anbei habe ich auch schon nen TV gehabt, welcher teils Scart Anschlüsse mit SHVS zusammen belegt hatte. Der TV hatt hinten und vorne nen SHVS. Also auch SVHS Out. Ich hatte an diesem TV auch nur zum Beispiel schwarz weiss. Aber als ich dann die Zuordnung im TV genau konfiguriert hatte, klappte es wunderbar. Es war wieder farbig.

Vielleicht hilft dies ja... (Ich habe nicht den ganzen Fred durchgelesen...)
...

Edit:

Ich hab's gefunden. Das 5m Kabel kostet in Deutschland 3.90 Euro


Hier ... ... http://inkpool.de/artikel/dvi_532/secomp-value-dvd-kabel-11994310_34190231/

Hier findet ihr vielleicht noch andere Hersteller. Ich habe über die ProdukteNummer gesucht.
...



[SailorSat]

Das ist aber ein Kabel für S-Video zu SCART, und bei dem Rimini Kabel gehts um RGB zu SCART.

Trotzdem Danke.



[Arkos]

Aber der SVHS ist ja auch RGB fähig. Oder nicht? Ich meinte...

Aber gut... Ihr wisst ja besser, was ihr haben müsst.

Ich habe dies Kabel und es tut seinen Dienst. Gut ist eben das implementierte Audio. Eben alles in Einem.

Die Firma Rotronic (Schweizer Firma, Roline Kabel) hat auch Längen von bis 20 Meter. Ich habe extra nachgefragt.

Also vielleicht hilft das gleichwohl mal jemandem.

bb

...

PS. Überspringt mal die nächsten Links und schaut weiter unten. Da ist ne bebilderte Anleitung und Links in Foren, wo's genau erklärt wird. Also ab "hinzugefügter Post" + zuunterst die beiden Bilder...

...


PS. Hab hier noch eine Anleitung, wo's um RGB FBAS SCART usw. geht, gefunden. Vielleicht nutzt Euch das was. Sind Shemata dabei... Vielleicht seht ihr eine Belegung die ihr verwenden könnt.

http://www-user.tu-chemnitz.de/~heha/bastelecke/Rund um den PC/SVHS-FBAS-Konverter/
...

Und hier noch SCART > RGB ... einfach gefunden. vielleicht nützt's was...

http://www.hifi-regler.de/scart/scart-rgb-svhs.php
...

Hinzugefügter Post:

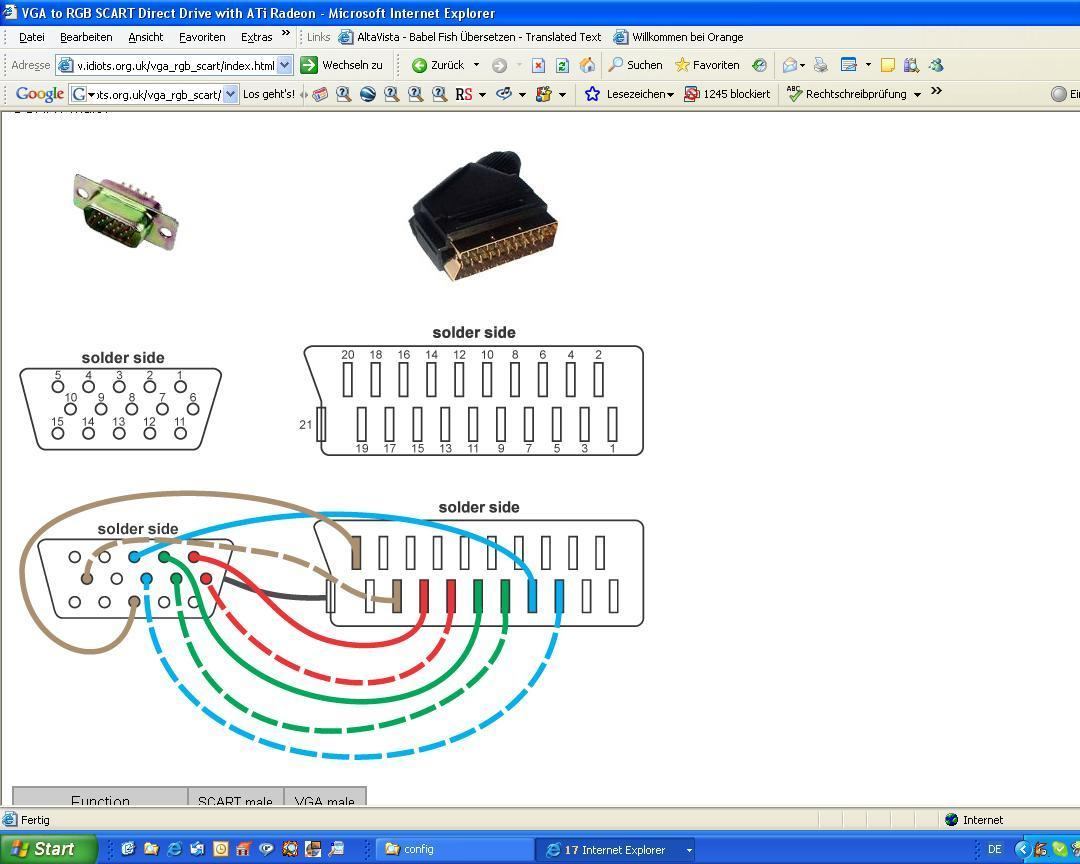

Ich habe glaube ich gefunden, was ihr sucht... DSUB - RGB > SCART

http://www.idiots.org.uk/vga_rgb_scart/index.html
...

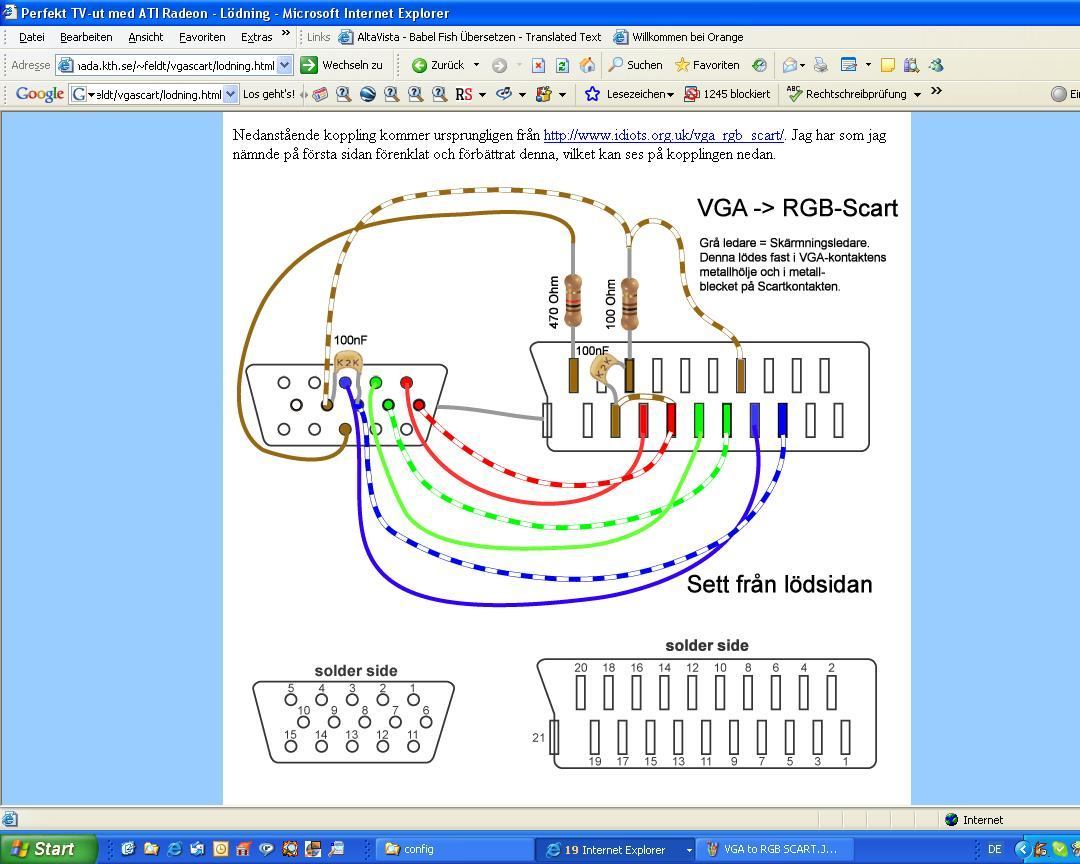

Und hier das Ganze noch mit Einbau von Wiederständen ... oder was das ist...

http://www.nada.kth.se/~feldt/vgascart/lodning.html

vielleicht hilft's Euch...
...

Und hier noch ne Anleitung von nem käulichen Objekt...

http://www.rfdesign.co.nz/InfoSheet.pdf

http://www.rfdesign.co.nz/syncsep.html...

vielleicht hilft auch das...
...

Hier noch ein Link mit vielen Infos... http://www.hifi-regler.de/scart/scart-rgb-svhs.php#Scart-Kabel-RGB
...

PS die neuen HD-fähigen Grafikkarten haben ja einen SVHS > RGB Adapter anbeiliegen.

Hier gäbe es das RGB > Scart Kabel.

http://shop.rotronic.ch/shop/artike..._SearchValue=&t_Warengruppe=&t_Marke=&t_Hier=

14.90 SFR. / 3.0 Meter = 17.90
...

So genug gequaselt... vielleicht könnt ihr was von alle dem verwerten.

...

Anbei muss ich noch erwähnen, dass es TV's gibt, ... meist die teureren älteren oder neuere, die das Signal innerhalb des TV's umwandeln können. Aber es ist jeweils nur eine von z.BSP drei Scarts dazu imstande...

Meist ist es sogar hinten angschrieben.
...



[mastamx]

OK intressant, ich würde egal mit welcher Graka die Originalschaltung nehmen, da sie einige Vorteile hat, die Sync polarity ist dank den XOR gliedern mit 2,2k und 47µF immer gleich.

Aber ich verstehe nicht warum nach dem mixenden XOR Glied noch ein XOR Glied ist?Ich würde das eine Glied unbeschaltet lassen, verringert sich doch die Latenz, oder sehe ich das falsch?

Ich werde auf jeden Fall nun eine Konverterbox bauen, also mit Audio und all dem.Ich denke dann wirds besser, davor hatte ich einen billigen Circuit, der hatte zwar mit der Trident und S3 gut gesynct, aber ich muss eine PCI graka verwenden.

S3 ging nicht, aber ATI MACH64 arbeitet gut unter dos, bloß will der alte Eintransistorsyncer nicht wirklich(mit nassem taschentuch gehts abba )

Das nötige XOR Gatter habe ich zum Glück auf einer Modemkarte gefunden von 87,ich denke das geht noch

Jetzt bleibt das bangen bis ich Fertiggelötet habe, binn aber bei dem hochqualitativen Circuit zuversichtlich.


Also VGA Buchse +Audio über Chinch ->SCART.
Werde aber wohl eine externe 12V Versorgung nehmen.
Von den 5V über eine Shotty von dem DCC erhoffe ich mir nicht Viel, das müsste zuwenig sein für den HC74LS86.

-> mal abwarten, von der billigen Testversion zur göttervers....


GRuß Jens



[Arkos]

...

Nebenbei, ...das wäre doch auch eine Idee.... ne externe HD mit integriertem AbspielPlayer. Nur so ein Furz von mir... aber der Hersteller schreibt...

"... wem das Geld für einen HTPC zu teuer ist", ...


http://www.toppreise.ch/prod_134249.html (Nur Stereo, Interleace RGB)

3.5" SATA HDD, USB 2.0, Composite, S-Video, VGA, AVI/VOB/MPG, MP3, JPEG/BMP/GIF

Herstellerseite


...

oder mit zus. (erweiterter) Audioausgabe AAC/AC3/OGG (Surround, KomponentenAusgang RGB)

http://www.raidsonic.de/de/pages/products/external_cases.php?we_objectID=5099


PS. Auch dies gibt's unter Toppreise. Auch von anderen Herstellern. Sarotech hat glaube ich auch solche externen Gehäuse.
...

Hier sind alle drei ähnlichen Geräte vom Hersteller aufgelistet.

...

Und hier noch die Geräte von Sarotech. Auf den jeweils 2-ten Links sind Datenblätter abrufbar, wo man alles, inkl. Zubehör gut sieht. Fernbedienung, Anschlüsse usw.

FullHD 1920x1080, aber IDE, DVI (Datenblatt)

http://www.toppreise.ch/prod_124633.html (Gute Beschreibung und Bild [B]http://www.1000ordi.ch/21240[/B] )

...

oder das Günstigere

http://www.toppreise.ch/prod_124632.html (Beschreibung un dBild [B]http://www.1000ordi.ch/21242[/B] )

Lol... Die haben sogar noch nen Auto StromAdapter...
...



[sparkie]

Hallo Leute,

der erste Post von Rimini sieht wirklich sehr entstellt aus, dadurch dass die Bilder ihr Verfallsdatum bei 'imagethrust' ueberschritten haben. Ich habe von damals zum Glueck noch ein paar der Originalbilder lokal auf meiner Kiste gespeichert. Wenn jemand weiss, wie man die wieder in den Original-Post einhaengt, kann ich gerne eine Kopie der Orig-Bilder zuschicken.

Das wuerde sicherlich auch Rimini freuen, auch wenn er uns hier vielleicht nicht mehr zusehen kann.

- sparkie



[netgeist]

Liebes Forum,

hat irgendjemand den Schaltplan bzw. die Bilder zu diesem Beitrag? Leider sind in der Anleitung von Rimini alle Bilder-Links ungültig.

Vielen Dank vorab !

LG
netgeist
