[Sammelthread] WaKü-Bastelfotos

[Nagonka]

4ter Ram passt nicht mehr von der Höhe. Der 120iger für Lan.

WTF? Nur einen 120er für ne lan? Bei 2 Grakas?



[phips01]

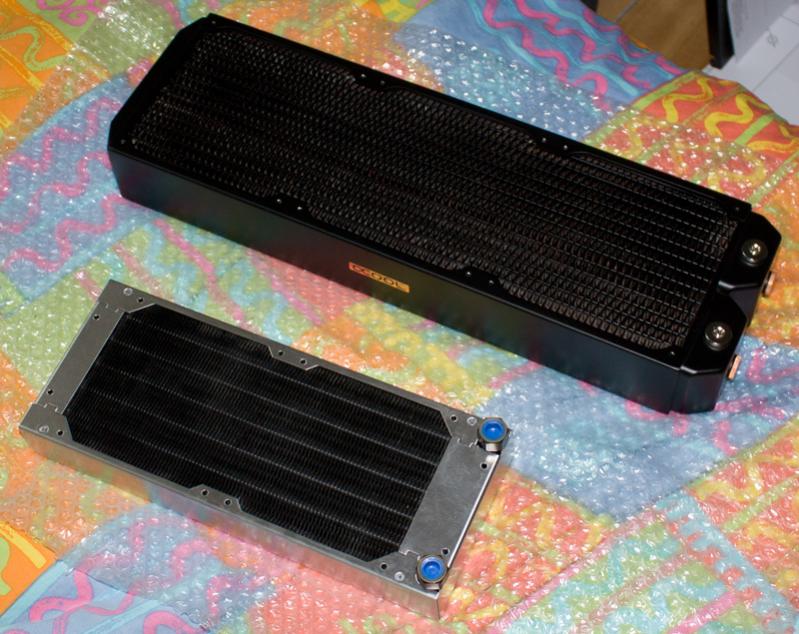

Alt 1152cm³ + Neu 3528cm³

Hatte ganz vergessen/verdrängt was das für eine Sauarbeit ist.

Passt!

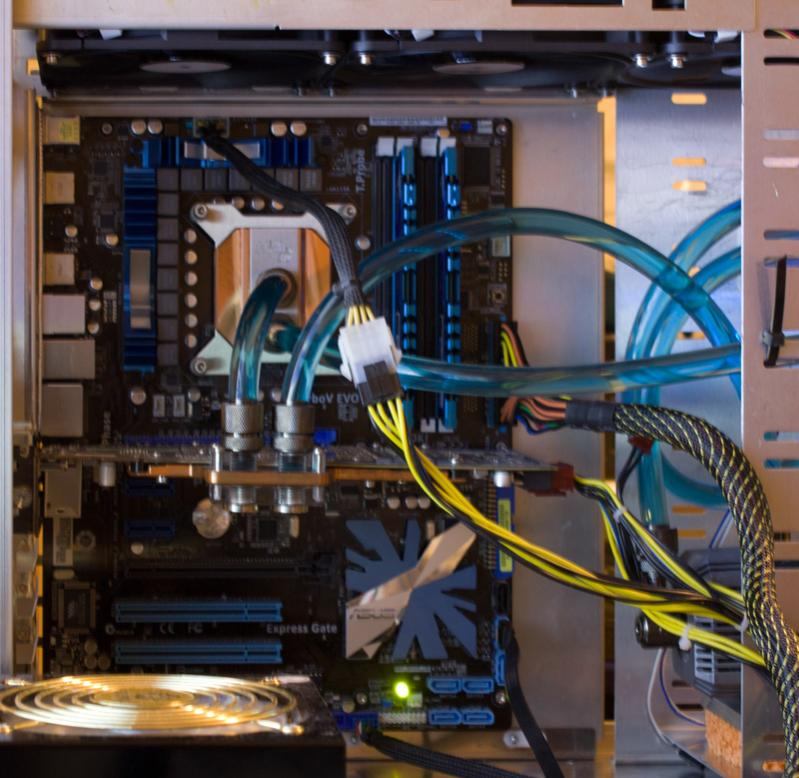

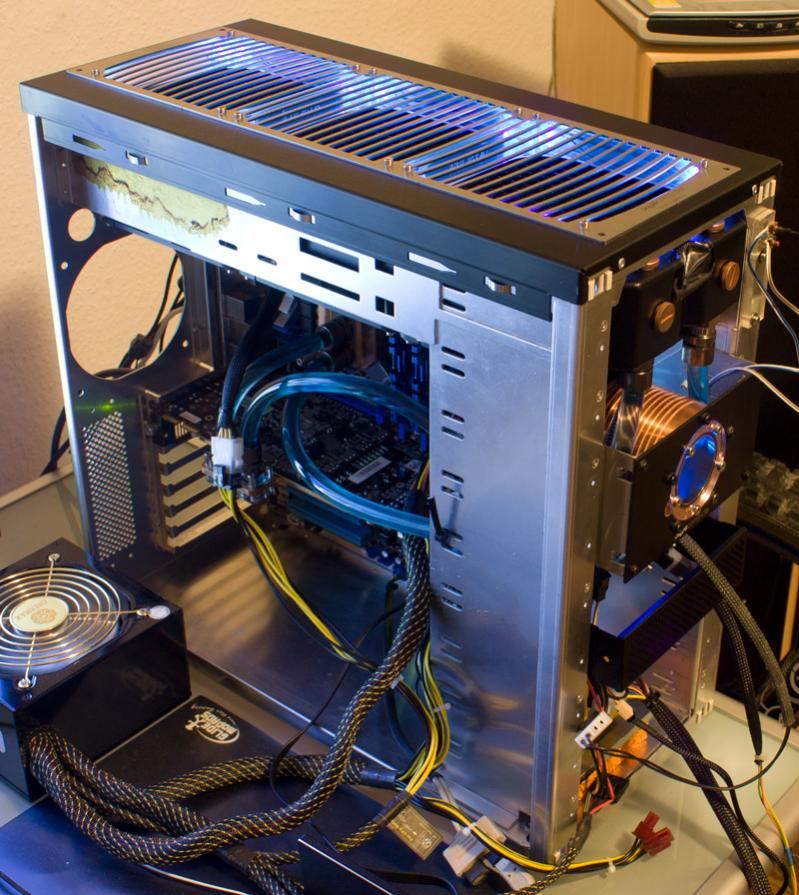

Innenleben (Grafikkarte sieht erfreulicherweise nur im Photo so aus )



[Nagonka]

Schick, aber wo kommt das Netzteil hin?



[GliderHR]

@phibs01
Shrouds sind eigentlich kein BlinkBlink...aber nette Idee.

die Nachfolger sind da....



[mcpaschetnik]

@ night + dusty



[Lumpensammler]

Warum steht die Pumpe so schepp?



[mcpaschetnik]

der schlauch zum radi hoch ist etwas zu lang, sodass dieser die pumpe neigt. muss bei gelegenheit korrigiert werden!

grüße

..::mcpaschetnik::..



[Dark Session]

Nicht nur die Pumpe Der AGB legt sich gerade schlafen.



[phips01]

Schick, aber wo kommt das Netzteil hin?

Demnächst soll eines von den neuen Seasonic Platinum Fanless unter die Grafikkarte.

@phibs01
Shrouds sind eigentlich kein BlinkBlink...aber nette Idee.

Hier eigentlich auch nicht, der Radiator passt nicht direkt unter den Deckel und die Lüfter wollte ich lieber hinter den Radiator legen.
Wobei die 16 UV-Leds @3V auch bei Dunkelheit relativ harmlos aussehen



[mcpaschetnik]

Nicht nur die Pumpe Der AGB legt sich gerade schlafen.

verdammt, stimmt ist mir noch gar nicht aufgefallen. habe keine fenster in der seitenwand. wird ebenfalls nachgebessert.

grüße

..::mcpaschetnik::..



[Lumpensammler]

Denk ans Fenster....



[GliderHR]

@phibs01
Sinnvoll ist es die Lüfter frische Luft von aussen durch den Radiator zu pusten, das bringt 1-3 K niedrigere Wassertemperaturen.
Wobei es vernachlässigbar ist, ob saugend oder pustend.



[Sixtron]

Durchlauferhitzer ?



[GliderHR]

Joup, Wärmequelle mit konstanter Hitzeleistung zum Minimierung der Fehler bei Vergleichsmessungen. Nachdem ich mein erster Setup zerbraten habe.



[VJoe2max]

Sitzt das Thermoelement da bloß in WLP versenkt drin?



[phips01]

@phibs01
Sinnvoll ist es die Lüfter frische Luft von aussen durch den Radiator zu pusten, das bringt 1-3 K niedrigere Wassertemperaturen.
Wobei es vernachlässigbar ist, ob saugend oder pustend.

Mir ist es lieber die Wasserkühlung läuft etwas wärmer und die restlichen Komponenten, die eh nur einen schwachen Luftstrom abbekommen, laufen mit Frischluft. Außerdem läuft der Luftstrom so mit der Konvektion.



[GliderHR]

Sitzt das Thermoelement da bloß in WLP versenkt drin?

Joup, deswegen ist auch die Durchströmrichtung bei den Teilen so wichtig (und so ungenau).
Ich hatte da auch was aufwendigeres erwartet.



[scamps]

Verstehe Euch nicht wirklich, dass Ihr diesen Billigheizern eine konstantere Hitzeentwicklung zutraut als einer CPU. Aber macht mal.



[Lumpensammler]

Finde das alles auch etwas sehr übertrieben.



[VJoe2max]

Eine CPU ist von Natur aus ungeeignet zum kontinuierlichen heizen und außerdem zu schwach für sinnvolle Radiatortests (mal ganz abgesehen davon, dass man die eingespeiste Heizleistung nicht vernünftig messen kann). Das ist schon die richtige Herangehensweise mit den Durchlauferhitzern. Wenn man was testen will, und dabei Ergebnisse erzielen will, die mehr aussagen, als das was jeder grob mit Hausmitteln abschätzen kann, muss man in der Regel einfach ein wenig mehr Aufwand betreiben. Wollte man es wirklich ganz genau wissen, müsste man sogar noch erheblich mehr Aufwand betreiben (Laborequipment) aber für den Hobby-Bereich ist das genau die richtige Methode, um ein wenig Licht ins Dunkel zu bringen. So kann man dann schon viel fundiertere und prinzipiell auch nachprüfbare Aussagen machen. Auf Hardware, wie bei irgendwelchen Pseudo-Tests, stochert man dagegen immer nur im Nebel herum.



[GliderHR]

Bei der Messtechnik geht es einerseits darum, seine Werte so gut wie möglich (wiederholbar) zu messen (konstante Parameter), andererseits die Messfehler und Abweichungen so klein wie möglich zu bekommen.
Und wenn ich vergleichen will, möchte ich zumindest mit kleinen Schwankungen in den Abweichungen leben.
Mit einem PC, wo ich nur dessen Gesamtleistungsaufnahme messen kann, habe ich einerseits nur eine Schätzwert, wieviel Leistung in abführbare Wärme umgewandelt wird, andererseits beinflussen systemeigene Prozesse diese Leistung (teilweise enorm). Ausserdem ist die Schwankung während der Messung erheblich.
So habe ich beim PC Standardabweichungen von 9-22 W bei ca 500 W Leistungsaufnahme (2-4%), die Leistungsaufnahme schwankte zwischen 507 und 525 W. 20 W mehr oder weniger Wäme kann einige Zehntel Grad Differenz erzeugen. Teilweise waren die Schwankungen sogar größer. Dies habe ich bei ca 150 Messreihen beobachtet. Anbei eine wilkürlich herausgesuchte Schar von Messungen.

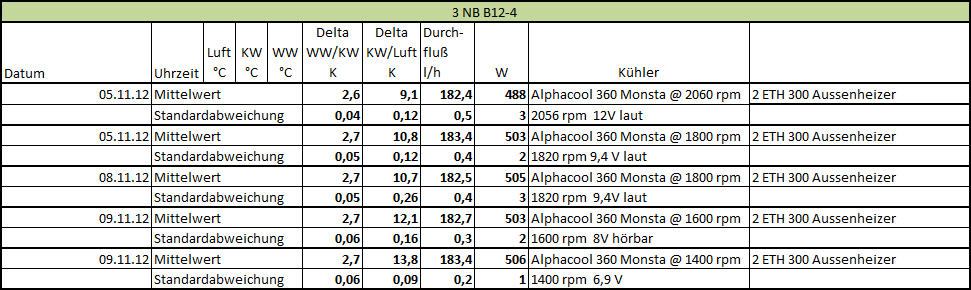

Beim Heizer schwankt die Leistung (bei bisher 5 Messreihen) bei vier Messreihen zwischen 503 und 506 W, einen Ausreißer bei 488 W habe ich auch beobachtet. Aber die Standardabweichung ****** hier nur ca 2 W (1W-3W). Und ich habe die komplette Heizleistung, die ins Wasser geht. Anbei alle 5 Messungen.
Warum mache ich den Aufwand?
Ich war bei den Messungen zum eLoop darauf gestossen, das je nach PC Kondition oder Mondphase oder was auch immer der eLoop besser war oder nur die gleichen Ergebnisse brachte wie normale Lüfter (bei weniger Lärm). Allerdings schwankten hier die Leistungsaufnahmen erheblich.
Ich will auch mal messen, wie groß der Einfluss von verschiedenen Kühlflüssigkeiten ist. Und wo ich sonst noch drüber stolpere.



[GliderHR]

Joe, danke für die Ausführungen, wie immer knapper und präziser als ich es kann.



[Lumpensammler]

Mir ist das alles zu tiefgängig.



[mcpaschetnik]

bist eher der oberflächliche typ, hm?



[Kazuya]

Schicker Kühler



[Tearlessdeath]

Der Kühler mit der Karte ist echt verdammt cool...da würde ich Optik wegen schon fast meine 7970 aufgeben



[Lumpensammler]

bist eher der oberflächliche typ, hm?

Das nennt man pragmatisch.



[fu3hr3r5chn3ck3]

Hi ich hab heute meinen zwei kleinen ne Backplate und eine Bridge gekönnt.



So sieht die ganze Sache dann fertig aus



[Little Boozer]

Gummifußboden isoliert



[sOne97]

Hier mal ein Querschnitt der Cooler Master Eisberg Prestige
