Also mein HK IV Pro hat schon eine deutliche feinere Kühlerstruktur der Wasserkanäle als meine HK V RX6000 GPU-Block.
Von daher würde es mich nicht wundern wenn da nur wenig Kühlflüssigkeit durch die CPU fließt.
Von daher würde es mich nicht wundern wenn da nur wenig Kühlflüssigkeit durch die CPU fließt.
Spezialbeauftragter
Experte
Danke für die Blumen
Das mit der Luft habe ich auch schon überlegt. Ich werde mal das DPU filtern und dann den PC zum Entlüften auf die Seite legen. Der CPU Kühler ist auf jeden Fall frei.
Das mit der Luft habe ich auch schon überlegt. Ich werde mal das DPU filtern und dann den PC zum Entlüften auf die Seite legen. Der CPU Kühler ist auf jeden Fall frei.
Spezialbeauftragter
Experte
Das wäre mehr als schade, da ich jetzt echt viel Zeit in den Aufbau gesteckt habe.
Mit einem restriktiven ALC Block war das kein Problem. Morgen neuer Testlauf.
Mit einem restriktiven ALC Block war das kein Problem. Morgen neuer Testlauf.
Helojumper
Experte
Wenn die Luft draußen ist, sollte das gehen. Zur "Weg des geringsten Widerstands"-Problematik kommt jetzt auch noch das Gewicht des Wassers zum Tragen, da oben halt Luft drinnen ist. Wenn die raus ist, hast wieder ein Gleichgewicht, dann sollte es passen.
Spezialbeauftragter
Experte
Darauf hoffe ich.
Beim Aufbau mit ALC und Techn war auch eher das Befüllen ein Problem.
Beim Aufbau mit ALC und Techn war auch eher das Befüllen ein Problem.
Dampfkanes
Legende
nun die Auflösung zu diesem Post:
Ich habe dann direkt nach der Montage nochmal drunter geschaut und je nach Blickwinkel würde ich sagen, alle Pads haben nun einen Abdruck:
Tatsächlich sind die VRam-Temperaturen nun dort, wo ich sie anhand meines Tests mit dem Ref-Kühler inklusive aktiver Backplate erwarten würde.
Ich habe nun auf das einzelne Modul ebenfalls ein 1mm-Pad gepackt und im Bereich des Absatzes noch ein 0,5er dazu:
Ich habe dann direkt nach der Montage nochmal drunter geschaut und je nach Blickwinkel würde ich sagen, alle Pads haben nun einen Abdruck:
Tatsächlich sind die VRam-Temperaturen nun dort, wo ich sie anhand meines Tests mit dem Ref-Kühler inklusive aktiver Backplate erwarten würde.
Spezialbeauftragter
Experte
Bei mir läuft es jetzt.
Die Temperaturen der CPU sind deutlich gestiegen (etwa 5°), was mit einem auf PL1/2=125w eingebremsten 12700K aber kein Problem ist. Ist halt schade, das CB23 jetzt die 60° knackt
Die Temperaturen der CPU sind deutlich gestiegen (etwa 5°), was mit einem auf PL1/2=125w eingebremsten 12700K aber kein Problem ist. Ist halt schade, das CB23 jetzt die 60° knackt
Ich habe vor kurzem auch von Reihe auf Parellel umgebaut.

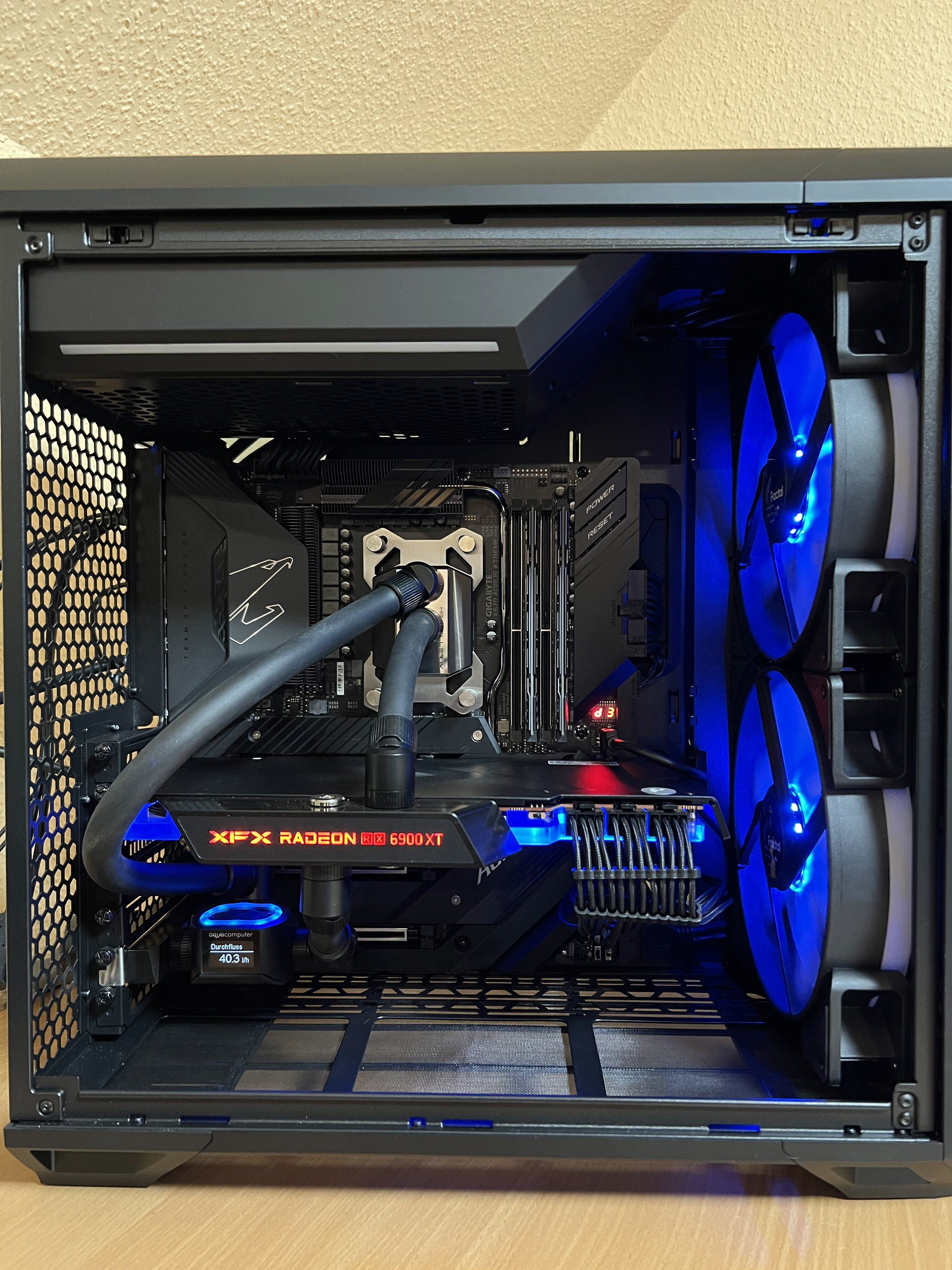

Vorher:

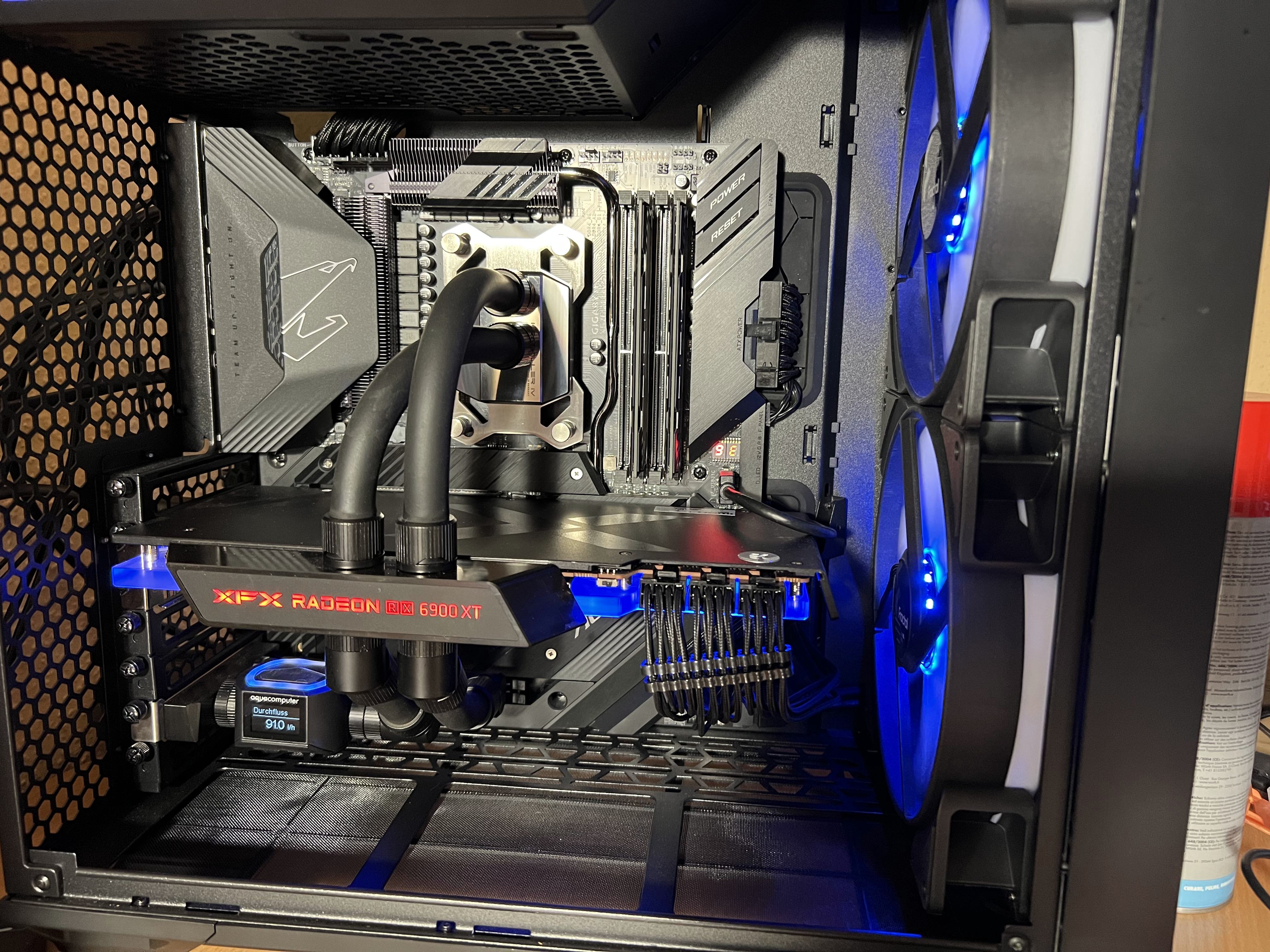

Nachher:
Die CPU Temperatur ist beim zocken mehr oder weniger gleich geblieben. Lediglich beim Spielen von Benchmarks liegt die Temperatur ca. 5 K höher.
Damit kann ich aber leben und stört mich nicht.
Vorher:
Nachher:
Die CPU Temperatur ist beim zocken mehr oder weniger gleich geblieben. Lediglich beim Spielen von Benchmarks liegt die Temperatur ca. 5 K höher.
Damit kann ich aber leben und stört mich nicht.
Untragbar
Falls ich jemals wieder aus meinem Fractal Emo Sarg raus komme (also mal eine Grafikkarte ohne fiepen habe oder alt werden) werde ich das Thema parallel auch mal austesten...ist optisch schon schicker.
Helojumper
Experte
und wie hat sich der durchfluss von seriell zu parallel verändert?
Folgende Werte muss man vorsichtig betrachten, da aktuell zwei QD3 und zwei 45° Fittinge weniger drin sind. Die QD3 kommen wieder rein, sobald ich zwei 16/10er Schlauchanschlüsse nachbestellt habe.
Mit beiden D5 Next auf 0 % (1.980 Umdrehungen) komme ich bei knapp 22 °C Wassertemperatur auf ca. 80 l/h. Ein Plus von ca. 30 l/h.
Wenn beide Pumpen auf 100 % (4.600 Umdrehungen) laufen liege ich bei rund 260 l/h, was ungefähr ein Plus von 50 l/h ausmacht.
Mit beiden D5 Next auf 0 % (1.980 Umdrehungen) komme ich bei knapp 22 °C Wassertemperatur auf ca. 80 l/h. Ein Plus von ca. 30 l/h.
Wenn beide Pumpen auf 100 % (4.600 Umdrehungen) laufen liege ich bei rund 260 l/h, was ungefähr ein Plus von 50 l/h ausmacht.
Spezialbeauftragter
Experte
Mit einer DDC
vorher (seriell mit ALC RX Block) 120L@100% / 80L@65%.
nachher (parallel mit WC RX Block) 165L@100% / 92L@65%
Spezialbeauftragter
Experte
Naja, Wasser muss nicht mehr durch zwei Bremsen.
Für ein hochgezüchtetes OC Biest wäre das aber nix.
Für ein hochgezüchtetes OC Biest wäre das aber nix.
nobsy1984
Enthusiast
Ralle86
Urgestein

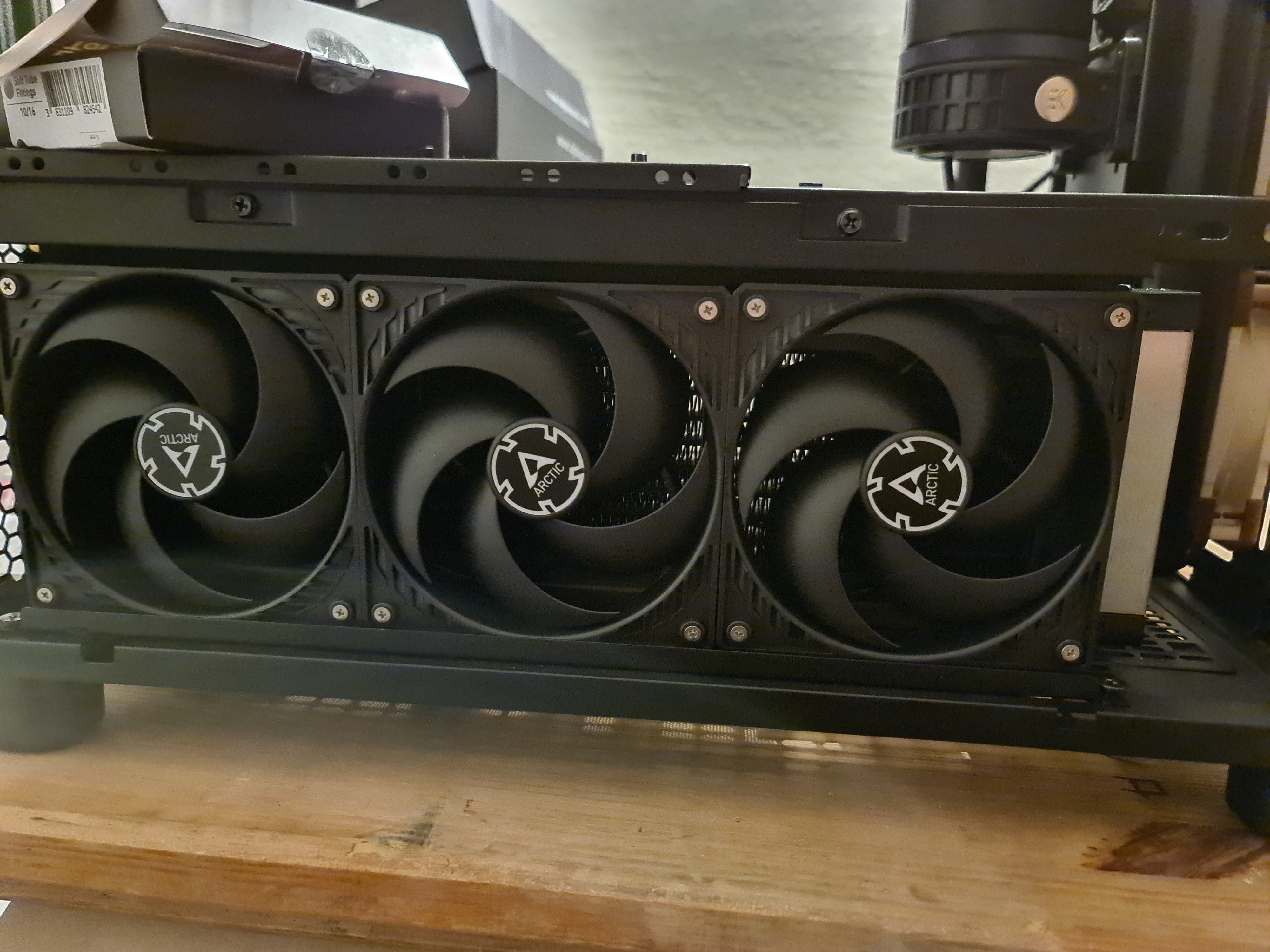

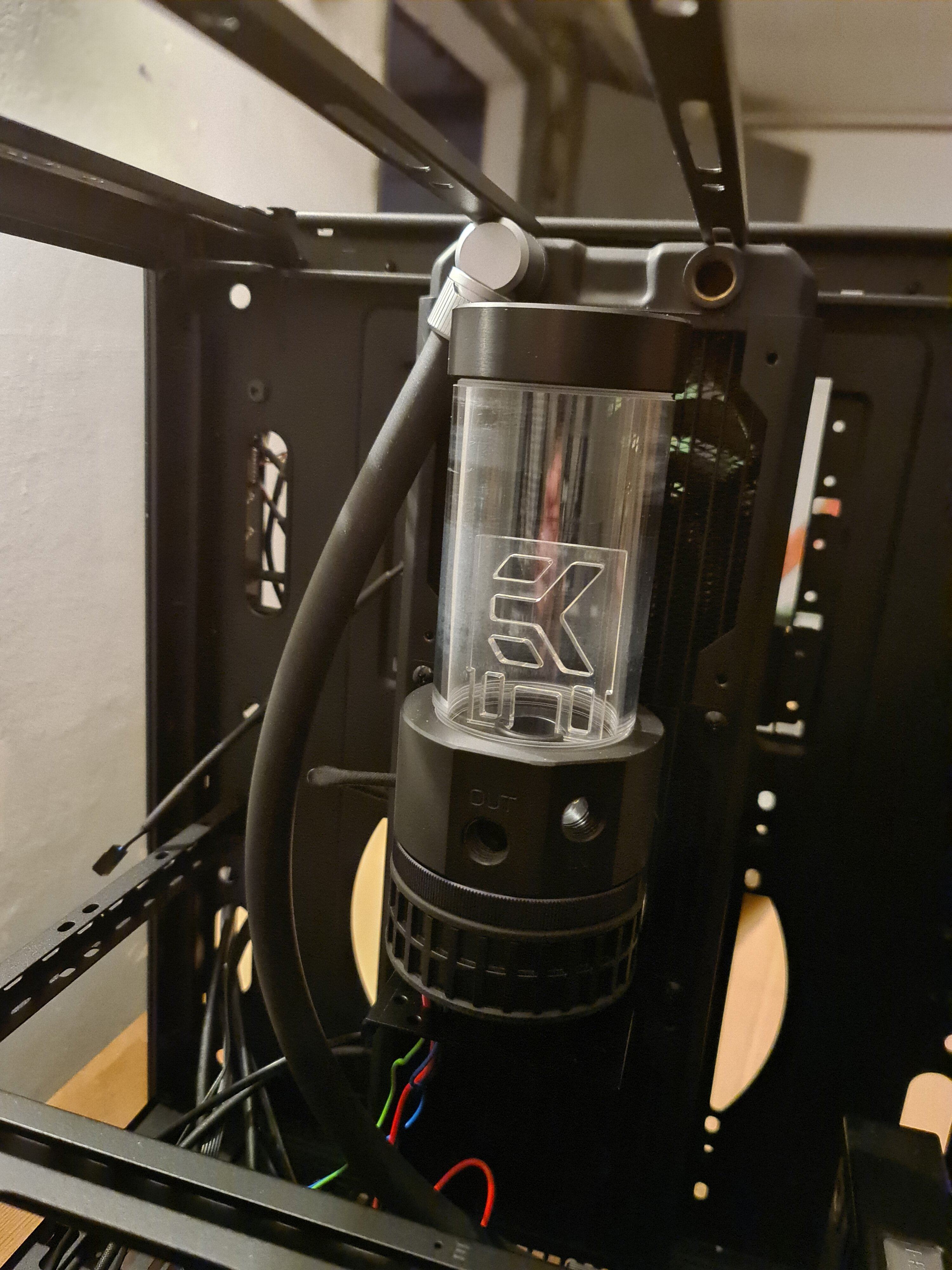

Die Radiatoren und die Pumpe mit AGB sitzen schon mal. Jetzt muss ich erstmal noch Fittinge besorgen, hatte leider die falsche Größe da...
Das Gehäuse ist übrigens ein Thermaltake Core X5 und es wird nur die CPU mit den beiden 360ern gekühlt. Das wird quasi mein Testbench. Zuerst kommt ein Asus Rampage Formula für Sockel 775 mit nem Q9550 rein. Der wird dann genauso getreten wie ein E7500 und zwei E8500. Einfach zum Spaß 😆
@minimii hier die ersten Bilder 😉
Das Gehäuse ist übrigens ein Thermaltake Core X5 und es wird nur die CPU mit den beiden 360ern gekühlt. Das wird quasi mein Testbench. Zuerst kommt ein Asus Rampage Formula für Sockel 775 mit nem Q9550 rein. Der wird dann genauso getreten wie ein E7500 und zwei E8500. Einfach zum Spaß 😆
@minimii hier die ersten Bilder 😉
Aiphaton
Enthusiast
- Mitglied seit
- 10.03.2015
- Beiträge
- 2.172
Wegen einem fehlenden Durchflussignal, einem CPU-Kühlerwechsel und -vergleich und einem Kühler für die GPU-6800XT Backplate habe ich den Kreislauf auch wieder mal zerlegt.

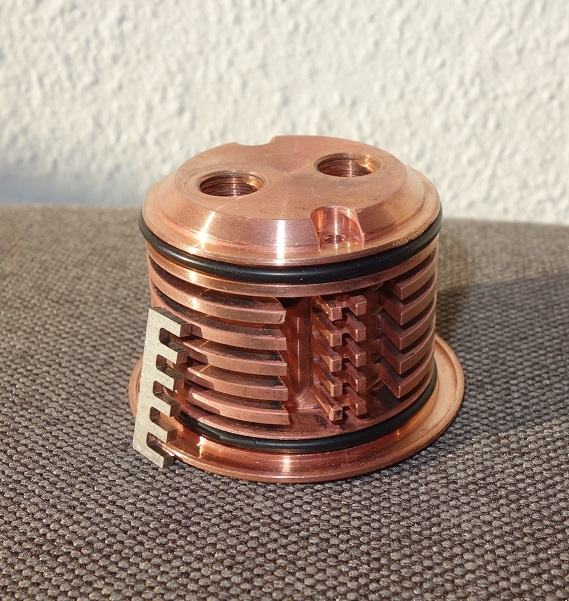

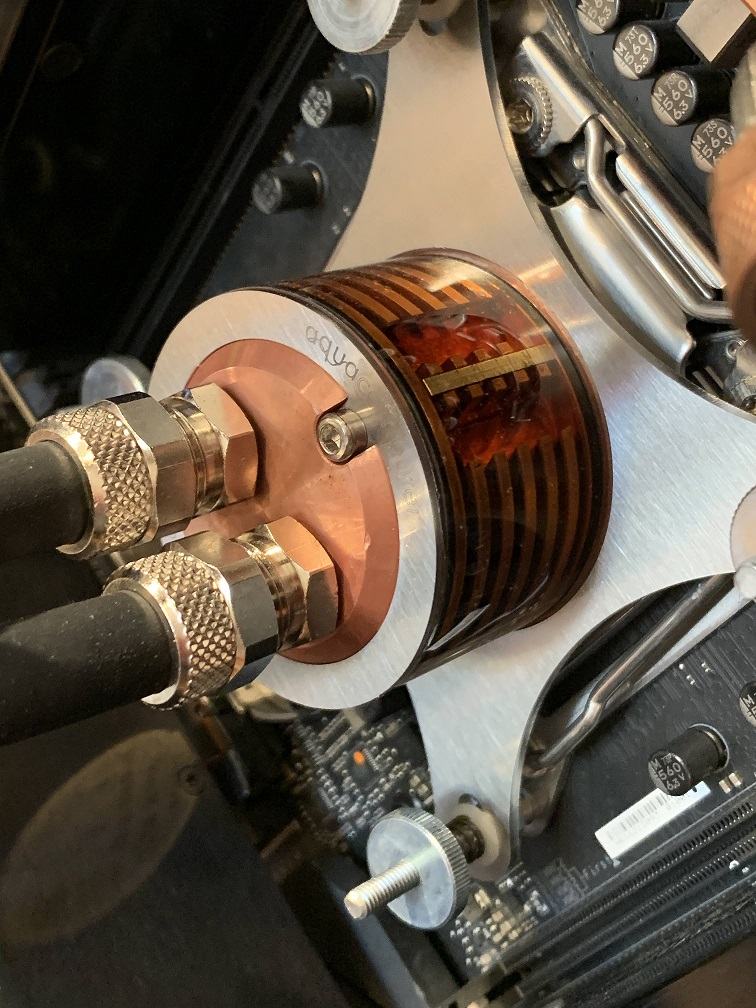

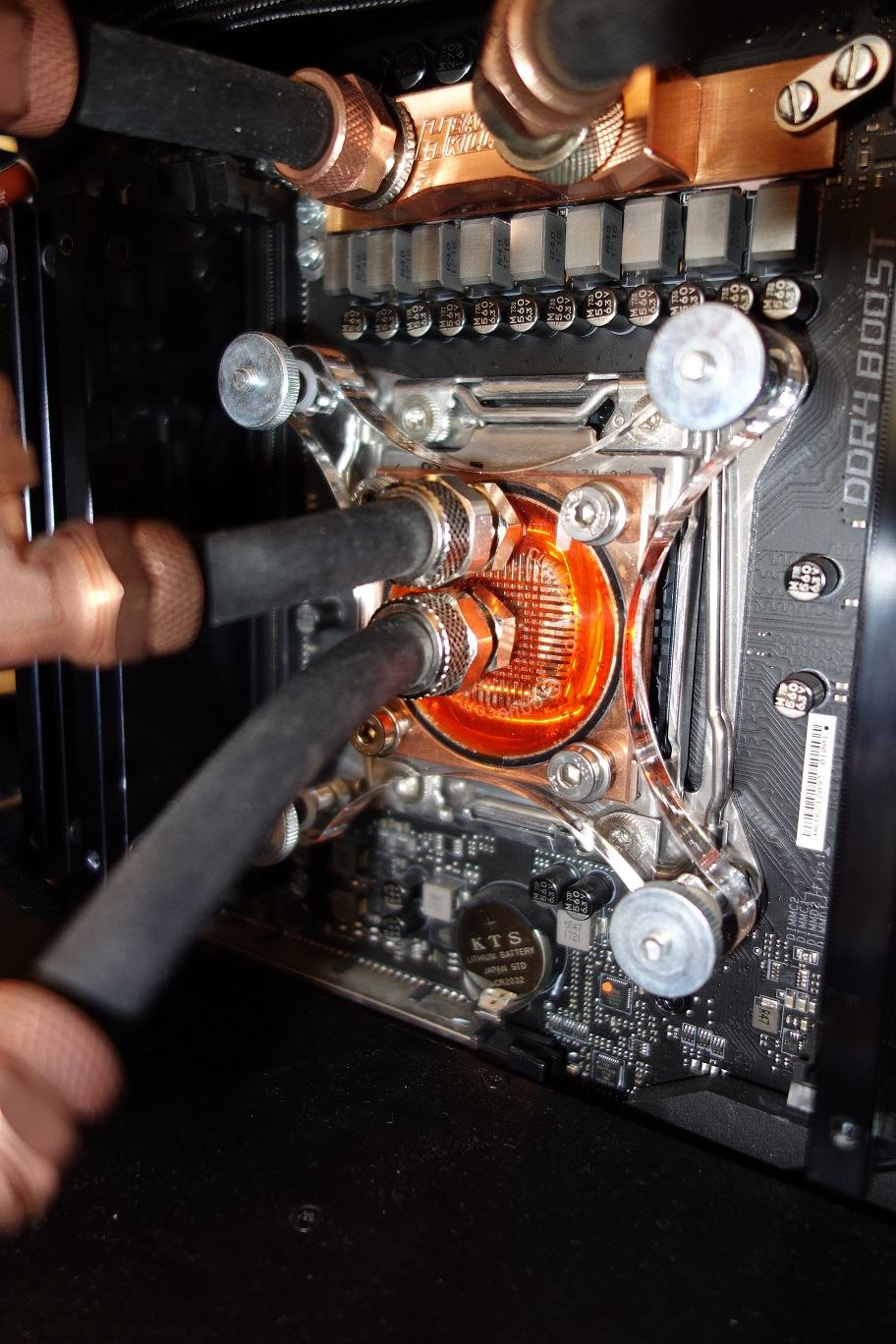

- Vom AC Cuplex Pro Rev. 3 zum AC Cuplex Evo Rev. 1.1.. Beide kommen noch gut mit 250W zurecht, getestet mit dem 30min Cinebench R23 Stabilitätstest.

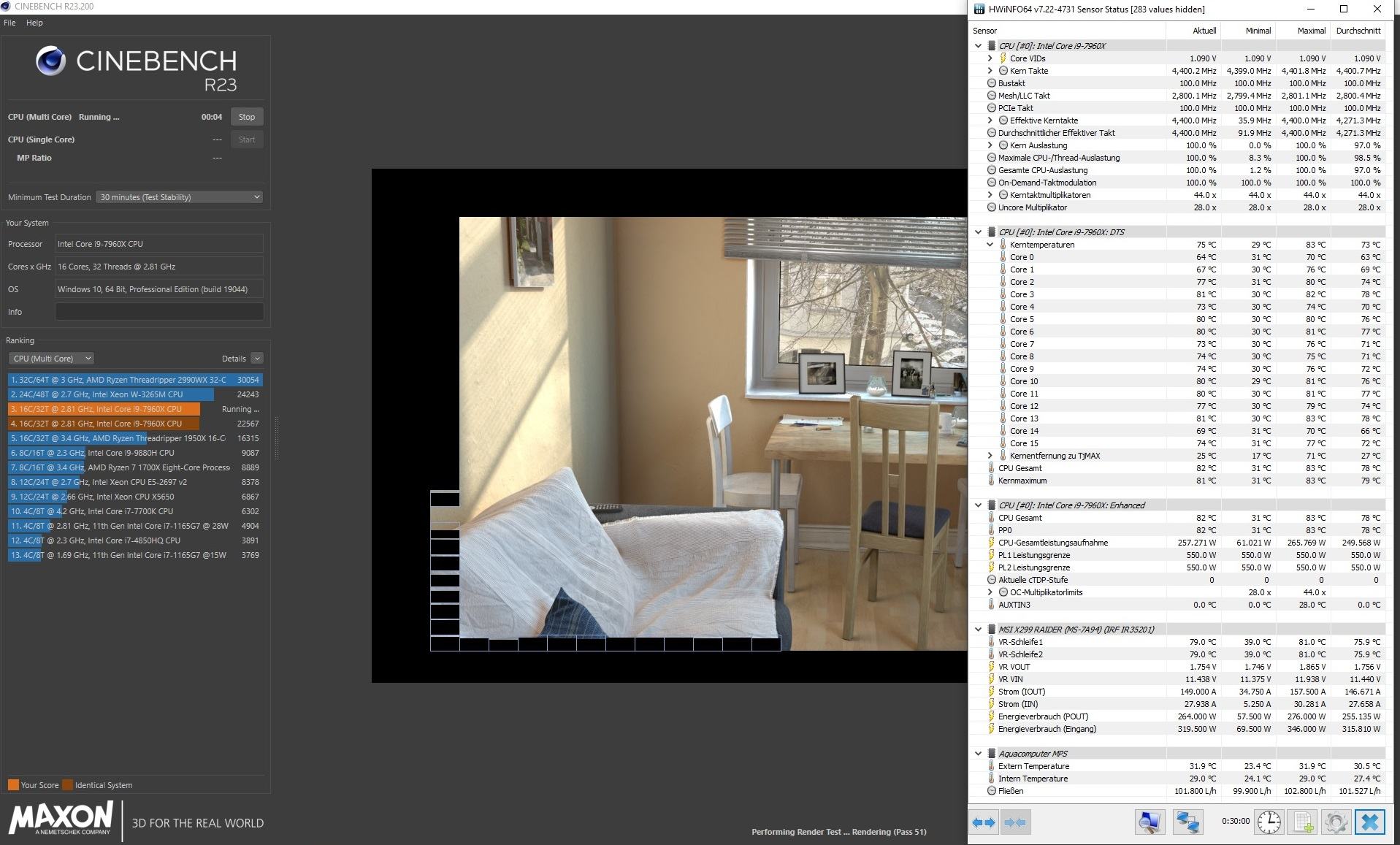

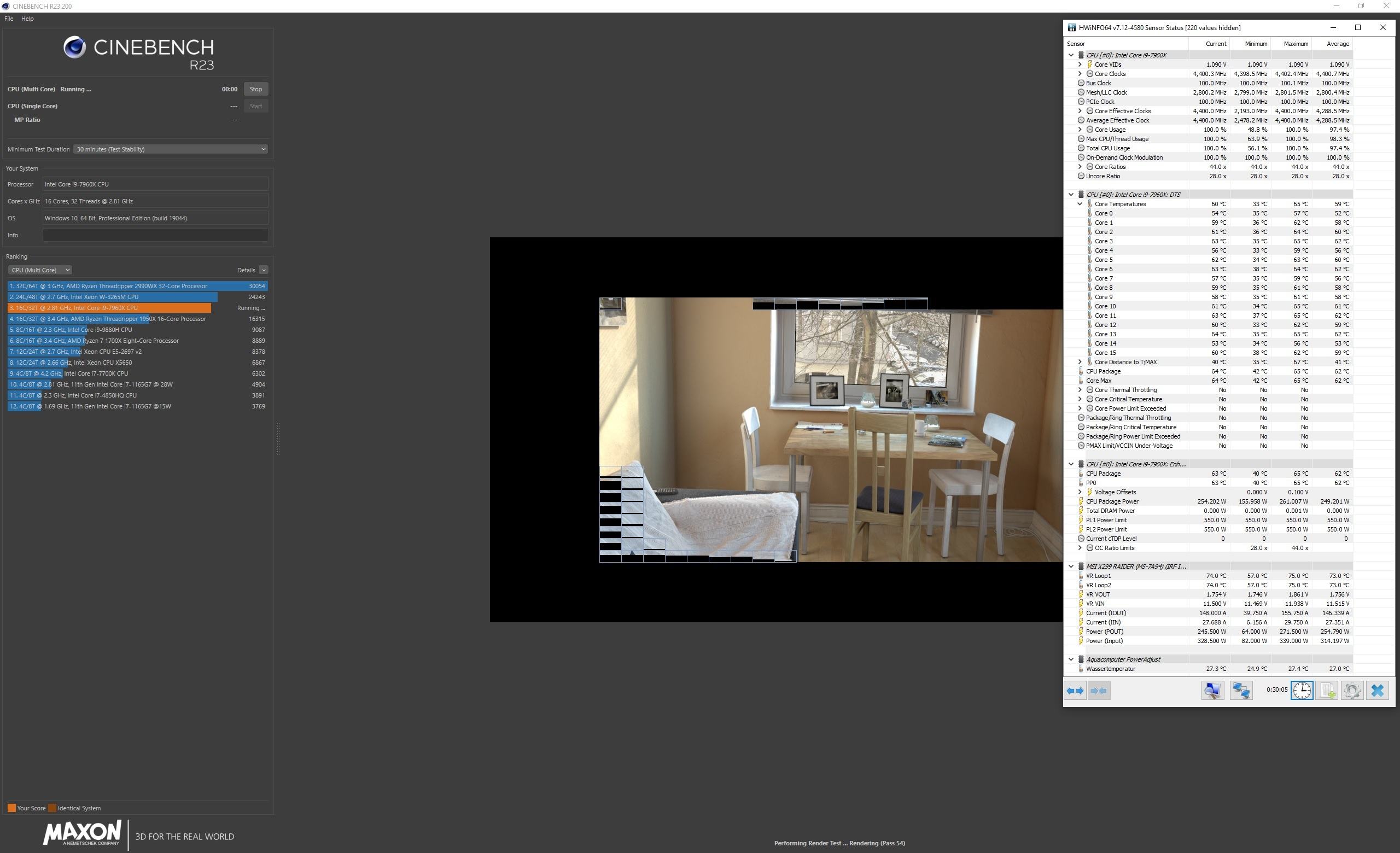

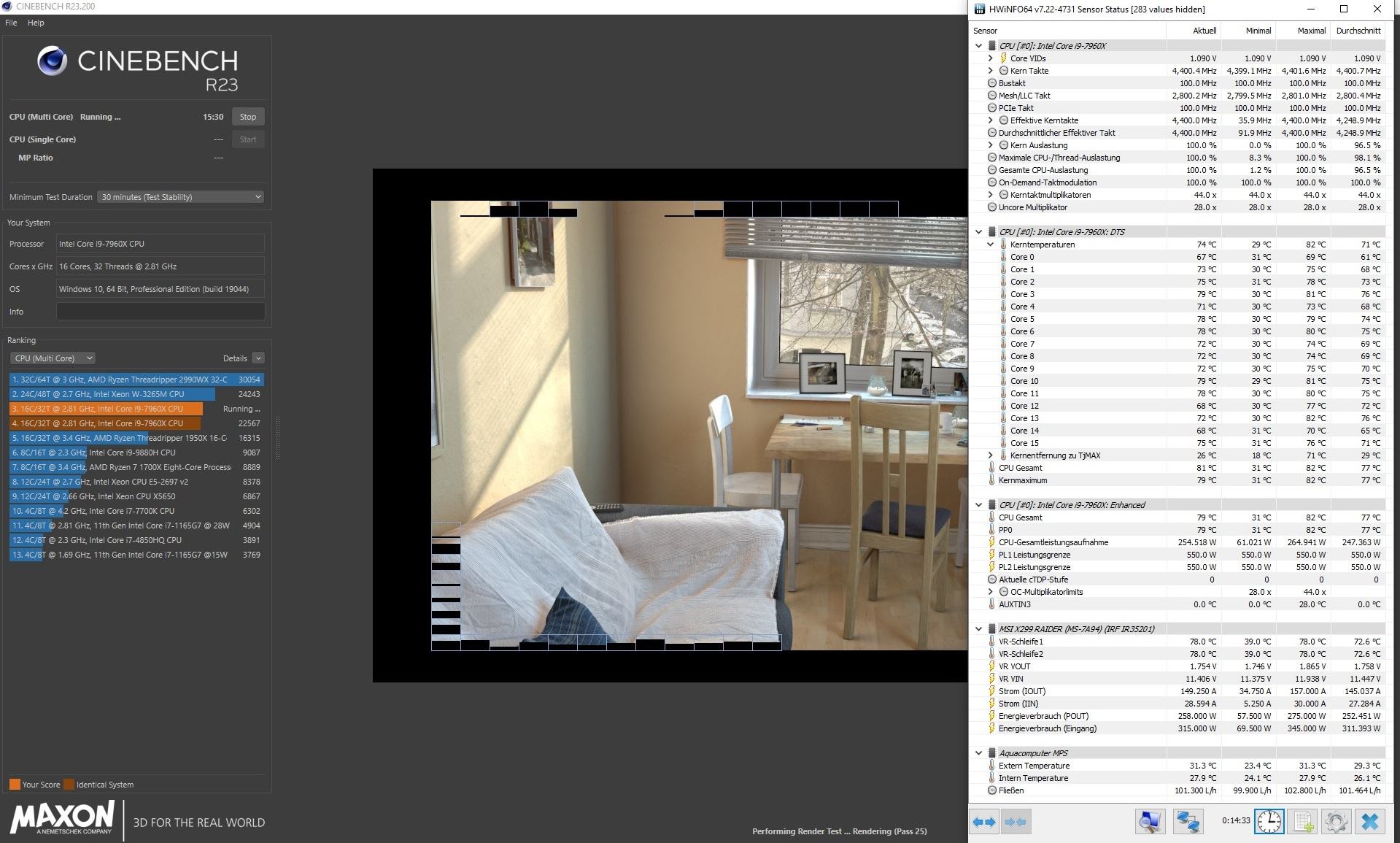

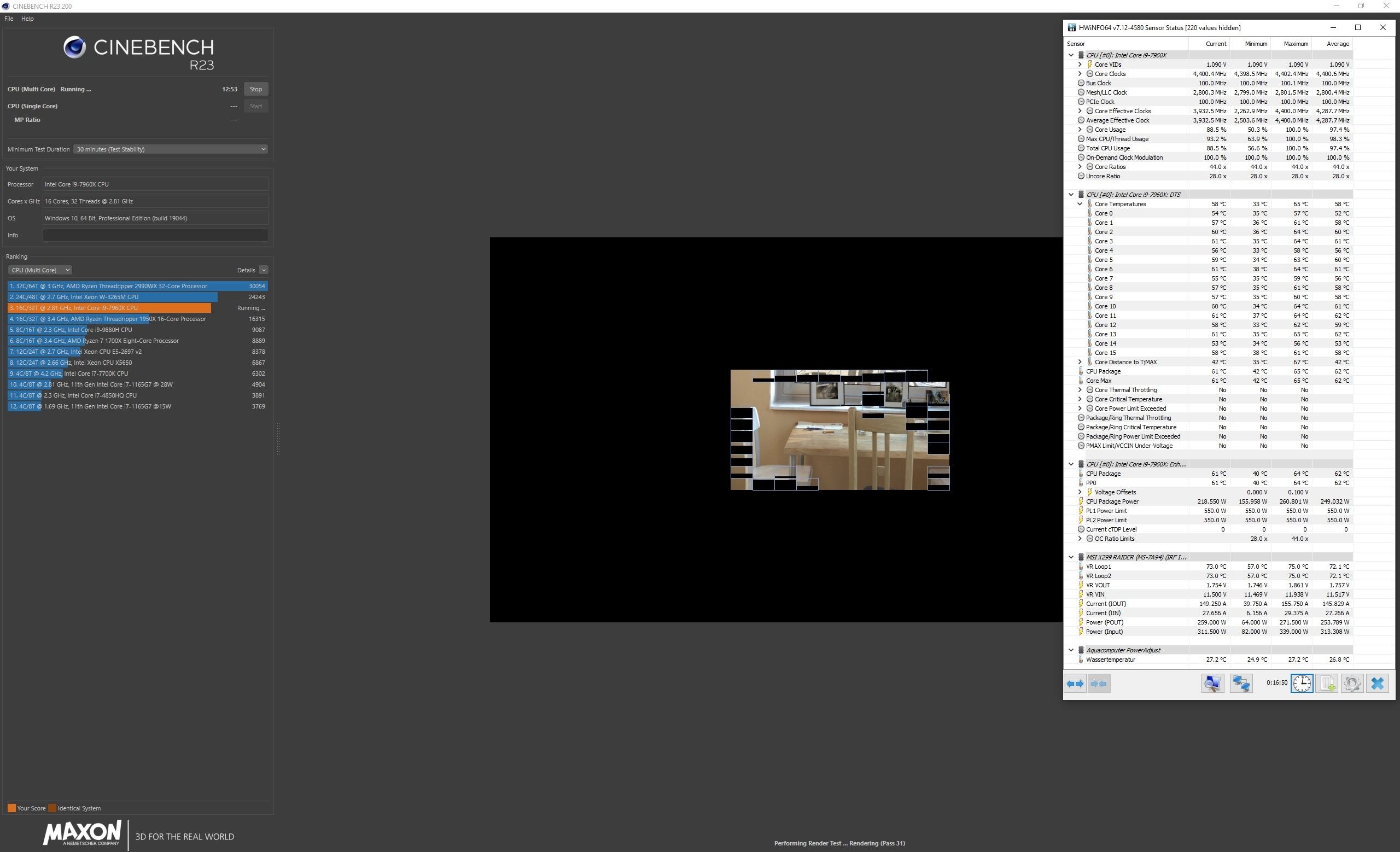

Cuplex Pro nach 15min & 30min:
Cuplex Evo nach 15min & 30min:

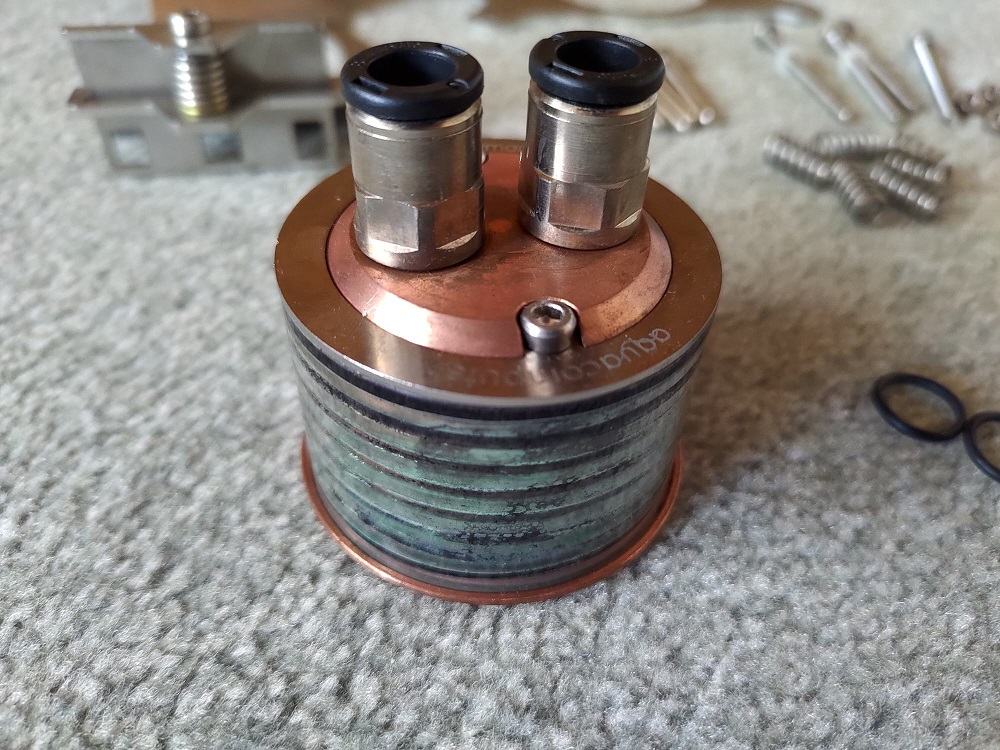

Der Cuplex Evo hier aus dem Forum hatte eine Reinigung nötig ...
Hier nochmal ein großes Dankeschön für den Telefonsupport von Stephan und Sven von AC für die Hilfestellung zum Entfernen der widerspenstigen Röhre beim Evo. Kochendes Wasser zwecks Ausdehnung und ich konnte den Kupferkern aus der Röhre klopfen und im Anschluss die erwärmte Röhre wieder leichtgängig aufdrücken. Gleiches gilt für den Support der beiden schon lange nicht mehr erhältlichen Kühler mit Dichtungen, Röhren, Deckeln und Montagesätzen für aktuelle Sockel.

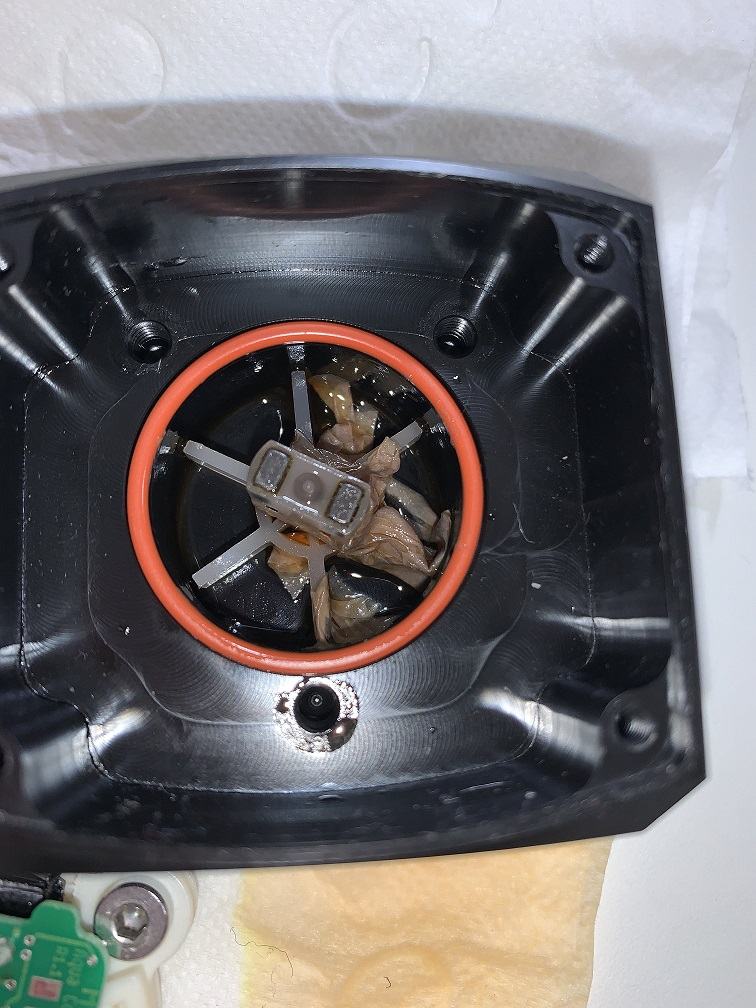

- Vom AC Highflow USB gab's irgendwann auch kein Durchflussignal mehr bzw. hat er den Wert 0 l/h ausgegeben. Der angeschlossene Tempsensor hat sich noch gemeldet, daher vermutlich kein Platinendefekt sondern ein blockiertes Flügelrad. Der CPU Kühler Cuplex Pro sah beim Wechsel auf den Cuplex Evo auch nicht besser aus ...

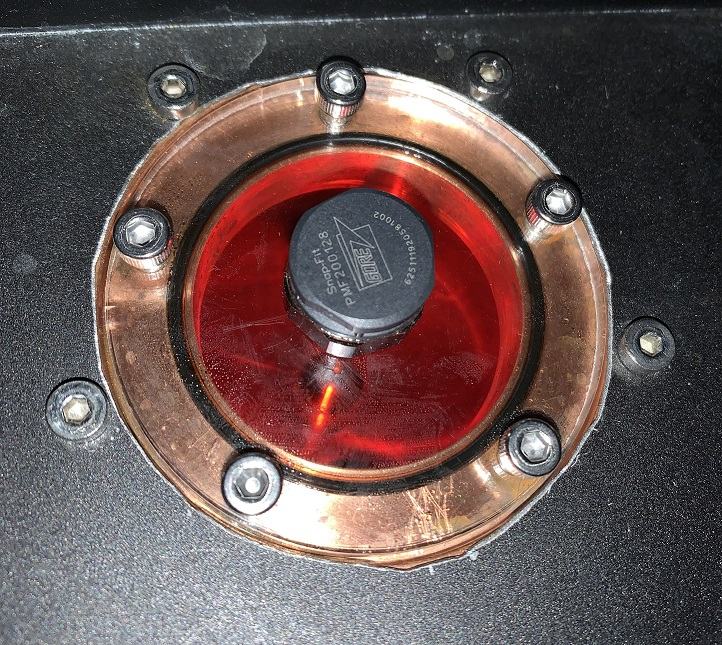

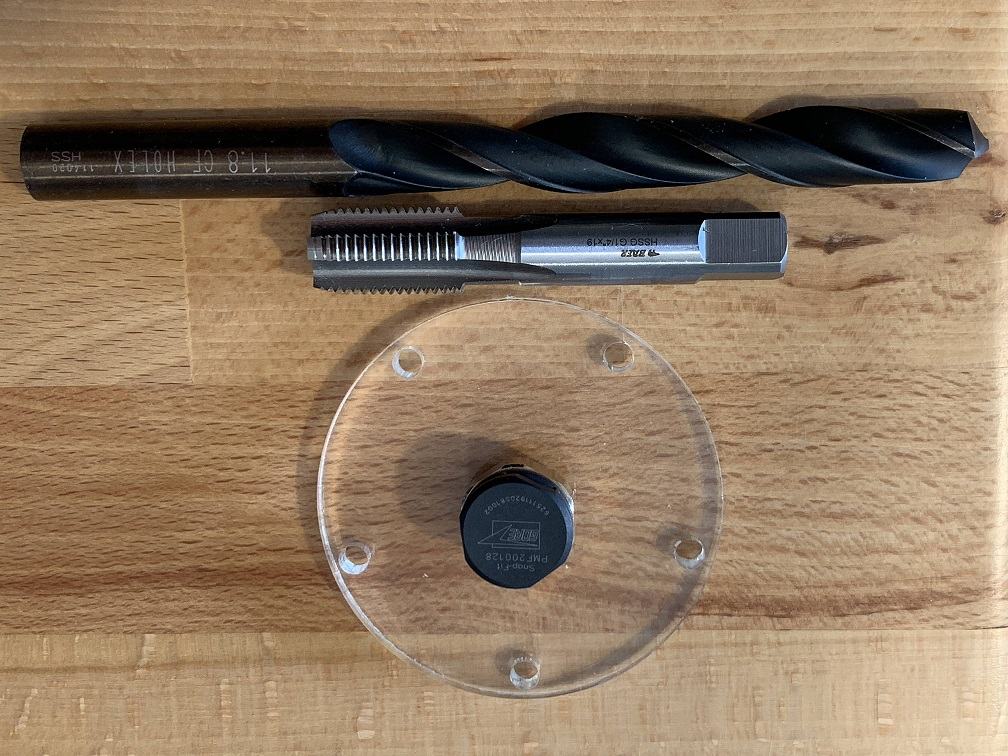

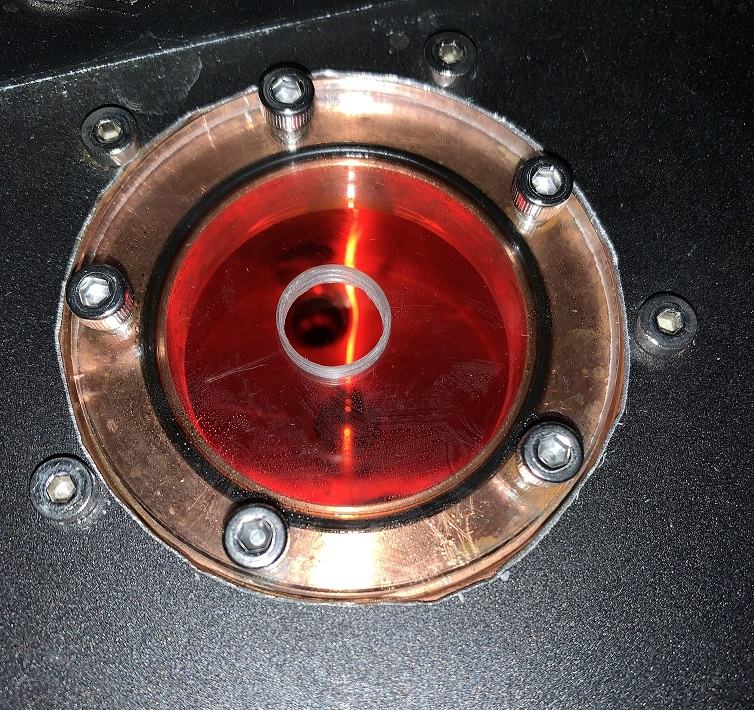

- Für den Deckel des Aquatube gab es über ein Kernloch und ein G1/4" Gewinde eine AC Druckausgleichsmembran. Das erleichtert beim verschraubten Deckel auch das Befüllen:
- Die WC Heatkiller V 6800XT hat eine Kühlung für die Backplate bekommen. Den VRM-Mainboardkühler setze ich schon einige Jahre auf dem X299 Board ein und es gab jetzt noch einen für die Backplate.
www.hardwareluxx.de

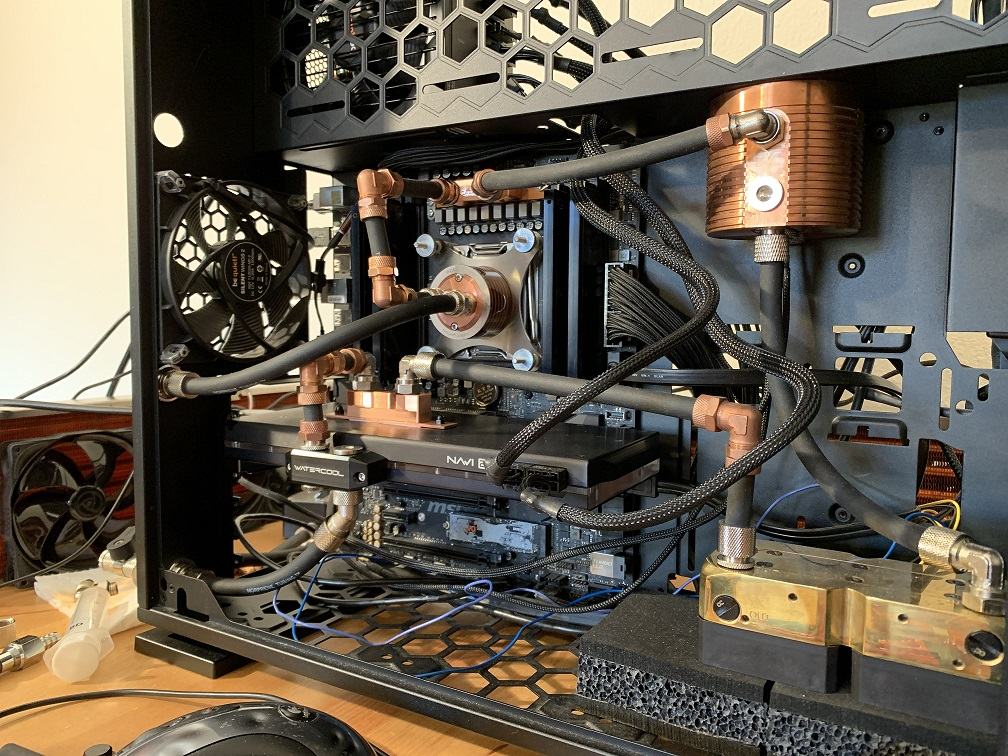

Aktueller Testaufbau/Baustelle:
- Vom AC Cuplex Pro Rev. 3 zum AC Cuplex Evo Rev. 1.1.. Beide kommen noch gut mit 250W zurecht, getestet mit dem 30min Cinebench R23 Stabilitätstest.
Cuplex Pro nach 15min & 30min:
Cuplex Evo nach 15min & 30min:
Der Cuplex Evo hier aus dem Forum hatte eine Reinigung nötig ...
Hier nochmal ein großes Dankeschön für den Telefonsupport von Stephan und Sven von AC für die Hilfestellung zum Entfernen der widerspenstigen Röhre beim Evo. Kochendes Wasser zwecks Ausdehnung und ich konnte den Kupferkern aus der Röhre klopfen und im Anschluss die erwärmte Röhre wieder leichtgängig aufdrücken. Gleiches gilt für den Support der beiden schon lange nicht mehr erhältlichen Kühler mit Dichtungen, Röhren, Deckeln und Montagesätzen für aktuelle Sockel.
- Vom AC Highflow USB gab's irgendwann auch kein Durchflussignal mehr bzw. hat er den Wert 0 l/h ausgegeben. Der angeschlossene Tempsensor hat sich noch gemeldet, daher vermutlich kein Platinendefekt sondern ein blockiertes Flügelrad. Der CPU Kühler Cuplex Pro sah beim Wechsel auf den Cuplex Evo auch nicht besser aus ...
- Für den Deckel des Aquatube gab es über ein Kernloch und ein G1/4" Gewinde eine AC Druckausgleichsmembran. Das erleichtert beim verschraubten Deckel auch das Befüllen:
- Die WC Heatkiller V 6800XT hat eine Kühlung für die Backplate bekommen. Den VRM-Mainboardkühler setze ich schon einige Jahre auf dem X299 Board ein und es gab jetzt noch einen für die Backplate.
[Sammelthread] - AMD Radeon RX 6000 (Big Navi) Wasserkühler
@ShirKhan der Alphacool Support ist wirklich klasse! Die werden dir den Terminal Wechsel bestimmt gerne und benutzerfreundlich schildern. Könntest du dann deine Erfahrung mit dem Terminal Wechsel hier mal teilen? Nicht viel zu berichten es gibt. Ging genauso vonstatten wie auf der hier...
www.hardwareluxx.de
Aktueller Testaufbau/Baustelle:
Zuletzt bearbeitet:
Aiphaton
Enthusiast
- Mitglied seit
- 10.03.2015
- Beiträge
- 2.172
Mit Citronensäure und heißem dest. Wasser.
iLLusionX
Profi
- Mitglied seit
- 10.12.2020
- Beiträge
- 276
Gerade mal probegesteckt. Es nimmt langsam Formen an 🤩
Nicht auf das Klebeband am AGB achten. Ich habe mir einen Halter dafür Wasserstrahl schneiden lassen, aber leider nur 1mm Edelstahlblech statt vereinbarte 2mm bekommen 😅
*Edit:

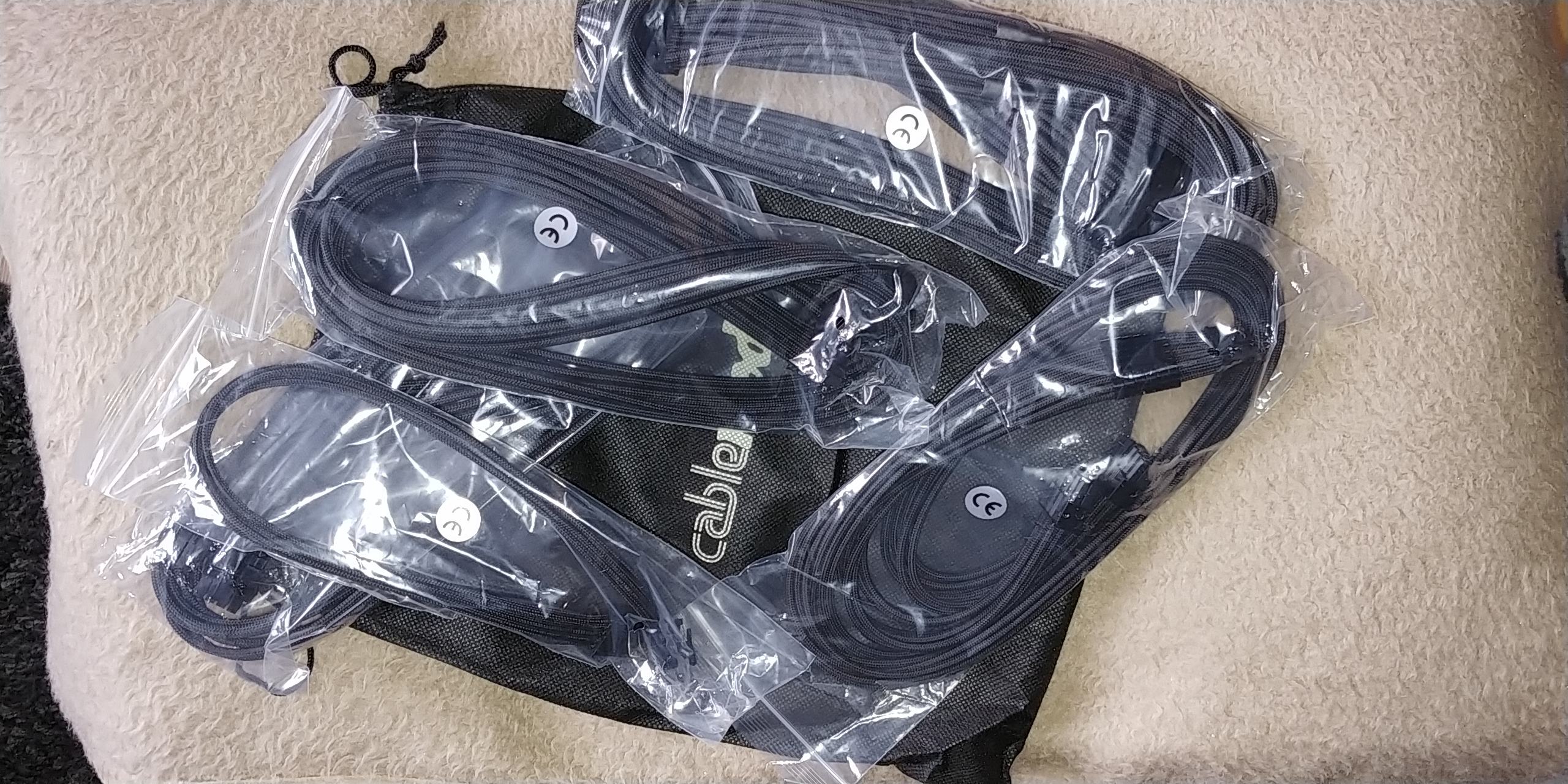

Achja und die Kabel sind nur übergangsweise. Habe meine gesleevten Extensions rausgeschmissen aufgrund des enormen Platzmangels. Sobald der Build fertig ist und ich zufrieden bin, gibt es Custom Kabel 🤝🏼🙃 selbstgemachte natürlich
Nicht auf das Klebeband am AGB achten. Ich habe mir einen Halter dafür Wasserstrahl schneiden lassen, aber leider nur 1mm Edelstahlblech statt vereinbarte 2mm bekommen 😅
*Edit:
Achja und die Kabel sind nur übergangsweise. Habe meine gesleevten Extensions rausgeschmissen aufgrund des enormen Platzmangels. Sobald der Build fertig ist und ich zufrieden bin, gibt es Custom Kabel 🤝🏼🙃 selbstgemachte natürlich
Anhänge
Spezialbeauftragter
Experte
Da könnte wohl ganz gut werden
Sinusspass
Enthusiast
Hast du den Aqualis mit Tesafilm in Position gebracht?
Ne, sieht schon ganz nett aus. Das ist der Aqualis 880 für den Pumpenadapter, oder? Kommt denn da noch eine drunter?
Ne, sieht schon ganz nett aus. Das ist der Aqualis 880 für den Pumpenadapter, oder? Kommt denn da noch eine drunter?
iLLusionX
Profi
- Mitglied seit
- 10.12.2020
- Beiträge
- 276
Hast du den Aqualis mit Tesafilm in Position gebracht?
Jooo 😅 der Halter ist ein bisschen weich für das Gewicht. 1104g leer wiegt das gute Stück.
Das ist der Aqualis pro "Stand-Alone".
Pumpe wird unter der NT Abdeckung versteckt. Habe etwas Platz geschaffen aber reicht nur dir eine DDC.
Möchte keine Pumpe im Build haben. Will eine ganz cleane Optik erzielen. Ob's technisch aufgeht wird sich zeigen 😅
Sinusspass
Enthusiast
Stimmt, ist diese Version vom Aqualis. Ich habe den mit Beleuchtungsmöglichkeit und der ist nach unten länger, da habe ich verkehrt geschaut.
Wie wird denn dein Aqualis später befestigt? Tesafilm kann ja nur Übergang sein.
Wie wird denn dein Aqualis später befestigt? Tesafilm kann ja nur Übergang sein.
iLLusionX
Profi
- Mitglied seit
- 10.12.2020
- Beiträge
- 276
Tesa ist tatsächlich nicht die Finale Lösung 🤣
Ich habe mir einen Halter in CAD zeichnen lassen und bei einem Bekannten Wasserstrahl schneiden lassen. Leider hatten die Jungs nur 1mm VA Blech. 2 wollte ich eigentlich erst. Wird ab nächste Woche noch mal neu gemacht.
Der mitgelieferte Halter ist leider absolut nutzlos. Verstehe auch nicht, warum die einen halten produzieren, der zu keiner genormten Größe passt. Ich habe mir den jetzt auf 120mm Lüfter Lochabstand machen lassen, damit der direkt am Radiator geschraubt werden kann.

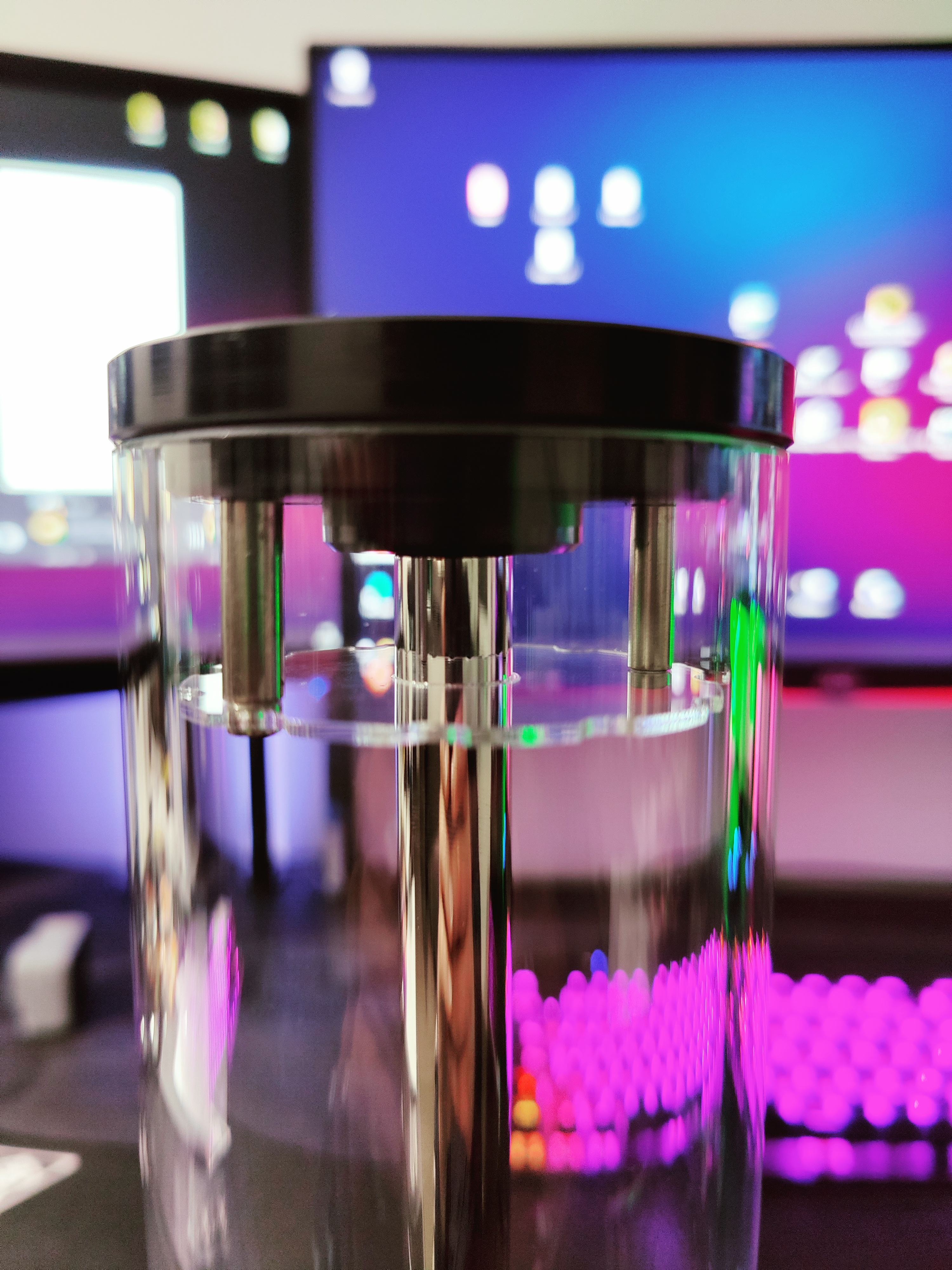

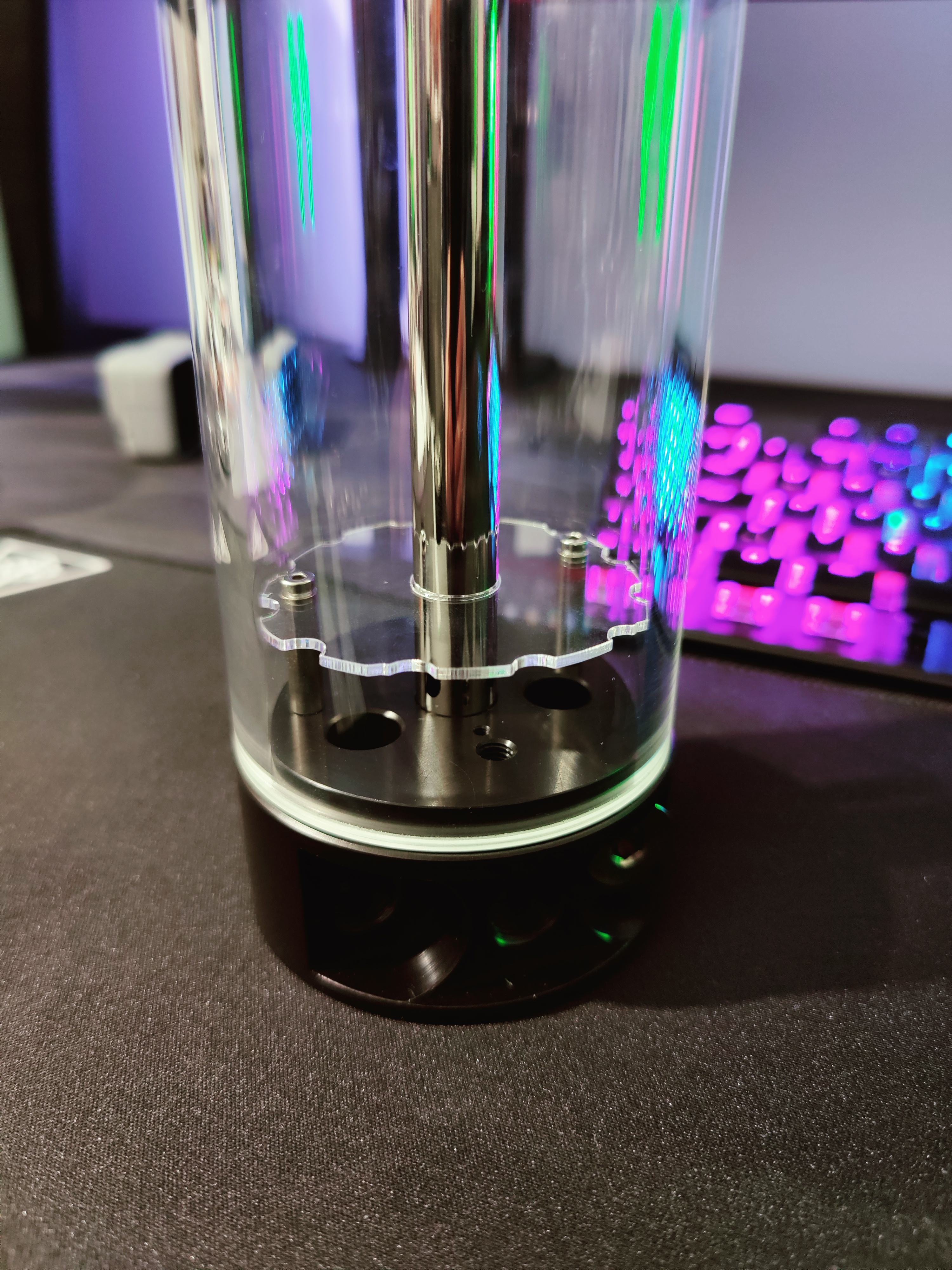

Habe den AGB auch leicht modifiziert. Das Acryl Plätchen nach oben direkt unter die Einlauf Löcher geschraubt. Soll in der Theorie das Wasser dann an der Scheibe runter laufen lassen. Anbei mal ein vorher - nachher Bild.
Ich habe mir einen Halter in CAD zeichnen lassen und bei einem Bekannten Wasserstrahl schneiden lassen. Leider hatten die Jungs nur 1mm VA Blech. 2 wollte ich eigentlich erst. Wird ab nächste Woche noch mal neu gemacht.
Der mitgelieferte Halter ist leider absolut nutzlos. Verstehe auch nicht, warum die einen halten produzieren, der zu keiner genormten Größe passt. Ich habe mir den jetzt auf 120mm Lüfter Lochabstand machen lassen, damit der direkt am Radiator geschraubt werden kann.
Habe den AGB auch leicht modifiziert. Das Acryl Plätchen nach oben direkt unter die Einlauf Löcher geschraubt. Soll in der Theorie das Wasser dann an der Scheibe runter laufen lassen. Anbei mal ein vorher - nachher Bild.
Anhänge
Helojumper
Experte
Da gibts auch Halter zu kaufen, oder ist der nicht gut?
