[Sammelthread] Wakü *** Bilder *** Thread (14) !! max. 900x900px !! Regelupdate, 1. Post beachten !!

[RomeoJ]

.uff...was es nicht alles gibt....sehr geill...



[mochti01]

Ja ja, der staunt der Kaufmodder

Vielleicht nicht so schön, aber damit kann man ne Duallaing regeln. Ich kann leider keine Platinen ätzen. Wenn das von euch einer kann und mir so was anfertigen würde, dann wäre das echt super.



[Xien16]

Es ist nicht geäzt - das ist entweder zu teuer (wenn mans machen lässt) oner ne totale sauerei (auch mit hochwertigen "Privatanlagen")

Es wurde mit einem Gravierer gefräst...
Wenn ich keinen Zugang zu solch einem Fräser hätte, wärs natürlich (wie bisher bei mir) wieder auf Lochraster gekommen

Hab immer mal wieder was verändert - die letzten Beiden hab ich vom Fräser auch gleich ganz von der großen Platine abtrennen lassen (links liegen Platinen für einen Audio Verstärker)



[.:| chuky |:.]

Sehr schön. Saubere Arbeit. Hast die Platine selber geätzt?

Bei Xien ist es doch weitläufig bekannt dass er es sich, wann immer es möglich ist, noch selbst besorgt ähhhh macht

alibi:

ist nicht soo geil geworden das bild, aber noch höher wollte ich den kontrast nicht mehr drehen!



[mochti01]

Bei Lochrasterplatinen ist es dann doch sehr aufwendig zu löten



[Xien16]

So hab ich das auch lang gemacht - dann mal mit Draht versucht - und dann wieder nur mit Zinn gearbeitet, da es einfach schneller geht
Bei Platinen in der größe ist das auch gar kein Problem.
Ich musste aber aus zwei Gründen an den Fräser
- Bei der Verstärkerplatine - IC ist nicht im "normalen" Rastermaß
- Bei der Lüfterplatine - 6-Pin ist nicht im "normalen" Rastermaß



[supercopa]

Ja ja, der staunt der Kaufmodder

absolut geil das Teil



[Windstar]



[WaterCooled01]



[Ox1974]



[VJoe2max]

Also ich finde das mit der Ätzerei ist eigentlich die einfachste und sauberste Methode - auch ohne gekauftes Equipment.
Mit EisenIII-Chlorid ist schon eine bisschen Sauerei, aber mit Natriumpersulfat ist das sehr sauber zu bewerkstelligen:




Lüftersteuerungen für einen externen Radiator ^ ^

Ein Belichter für Photoplatinen ist schnell aus einem Gesichtsbräuner und einem alten Flachbettscanner zusammengeschustert und eine einfache Ätzmaschine aus einer Müsli-Dose und einer Aquarienheizung ist auch kein Hexenwerk .

Eigenbau Belichter Ätzwanne mit Natriumpersulfat Eigenbau Ätzmaschine



[Moo Rhy]

So ein Belichter steht hier auch noch rum ^^



[bundymania]



[NinjaBlue]



[bundymania]



[RomeoJ]

....da is`a....man sieht der Porno aus...*put,put...komm zu Papa**...

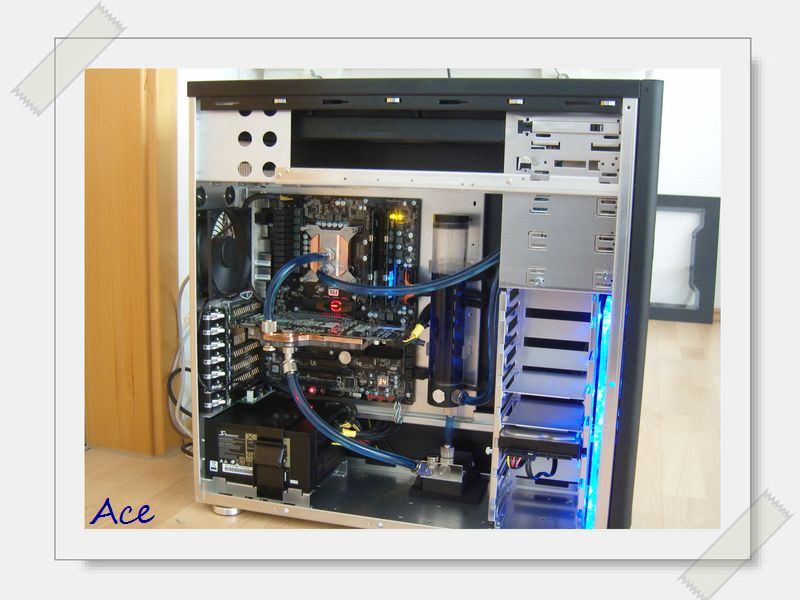

[Ace.KIA.]



[RomeoJ]

@ACE...sehr geiles Foto...meine Beleuchtung, fotografier Können ist leider nicht so ausgeprägt, wie bei dir...... ;=)

....habe aber mal nachgeeifert....hier mal meine Baustelle...fehlt noch bissel was...*seufz*



[Ace.KIA.]

Bin auch nicht so der Fotoexperte



[Moo Rhy]

Dafür sieht es aber sehr gut aus. Damit sind das Foto und das System gemeint



[Windstar]



[bundymania]

Dynamic Duo



[supercopa]



[KingPiranhas]

@supercopa wann entfernst du endlich den Tygon Schriftzug vom Schlauch?



[Beloe.]

ich finde es gar nicht störend



[supercopa]

@ king evtl. kommt se noch runter



[bundymania]

Blacky & Bläckiene Freezer haben plötzlich und unerwartet Nachwuchs bekommen - der kleine Racker hört auf den Namen Roberto Blacko



[Beloe.]

Die Teile sind ja echt traumhaft ..
Kann man die auch im Sli verbauen, wenn die Karten direkt übereinander sind?



[Blah123]

Mit 90° Anschlüssen denk ich schon.



[Steffen.]

Hach ja, der gude alte MurderMod ^^
