[Sammelthread] WaKü-Fotos

2x Alphacool, so wie das aussieht? oben 420, vorne 240?
Aber Eloops in Pull ...:( Die machen ja schon bei ein paar dünnen Streben davor Geräusche bei mir ...
Oder sind die 140er da besser?

Oben ein Alphacool 420 ST30 und vorne ein 280 UT60. Oben sind eLoops B14-2 dran und vorne zwei Noctua NF A14FLX. Wobei der vordere Radiator im normalen Windows Betrieb nicht aktiv belüftet ist, je nach Wassertemperatur eben.
Die 140mm eLoops machen bei mir am Radiator keine Probleme, abgesehen davon das im Leerlauf auch meistens am Radiator nur einer läuft und die anderen zwei nur bei Bedarf anspringen.

Was ist denn das für ein Lüfter-Sandwich da links außen? :d
Da hinten kein Lüfter mehr reingepasst hat für die Abluft, musste der Lüfter an der Außenseite montiert werden, das geht bei eLoops aber wegen dem Rotor nicht, außerdem erzeugt der dort üble Geräusche, also ist das ein 25mm Shroud aus einem alten Lüfter.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Nein, Gehäuse zu und fertig. Das ist gebaut um zu funktionieren und zwar ohne dass ich alle 5 Monate Weichmacherschleim aus den Kühlern spülen muss. Einmal im Jahr Staubfilter absaugen muss an Wartung reichen. :d
Damit es nicht so ganz OT wird, ein Bild von der aquasuite auf der ich alles im Blick habe falls nötig. Hat immerhin auch was mit WaKü zu tun. ^^


Dur"s"chfluss :d

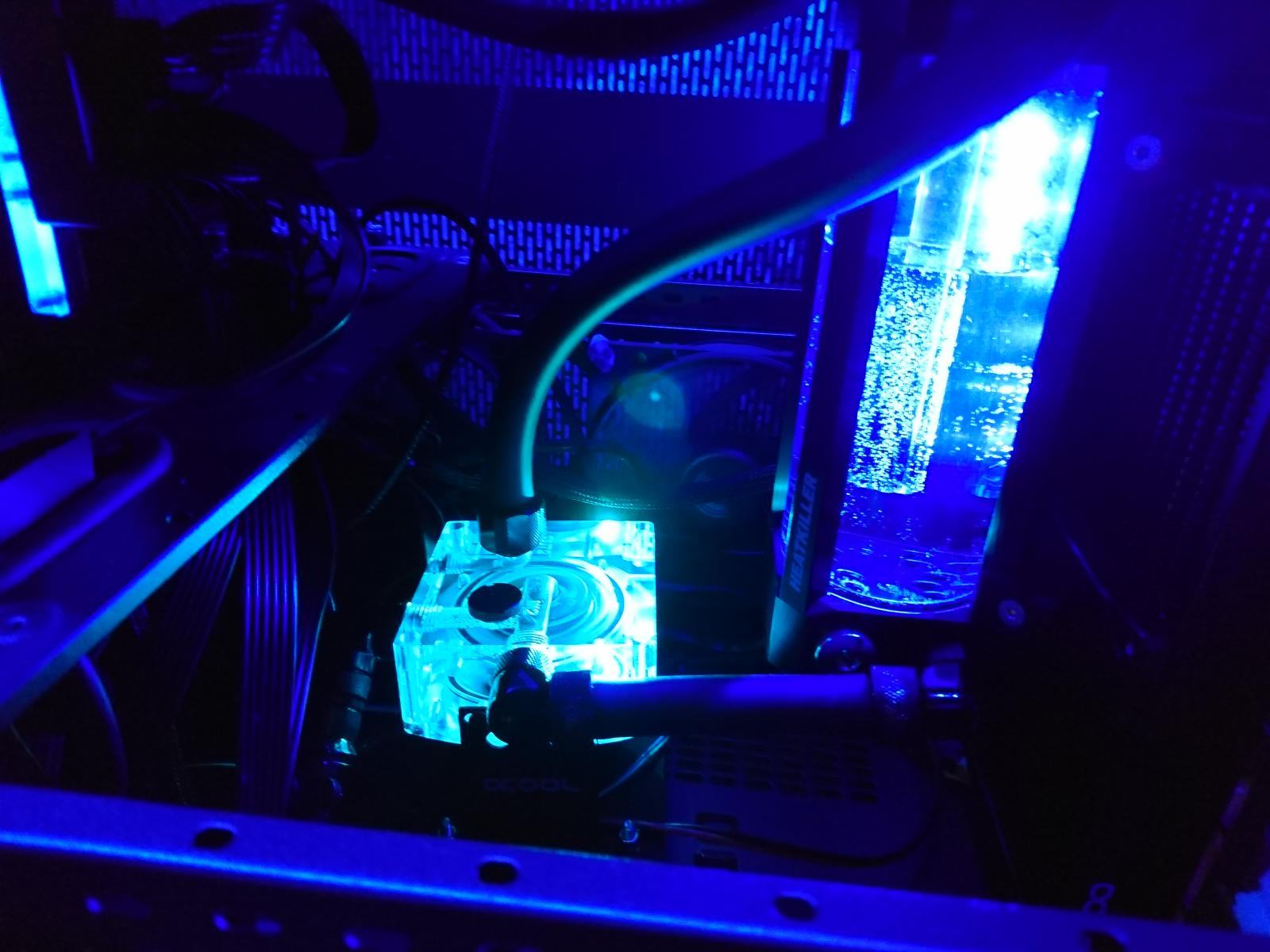

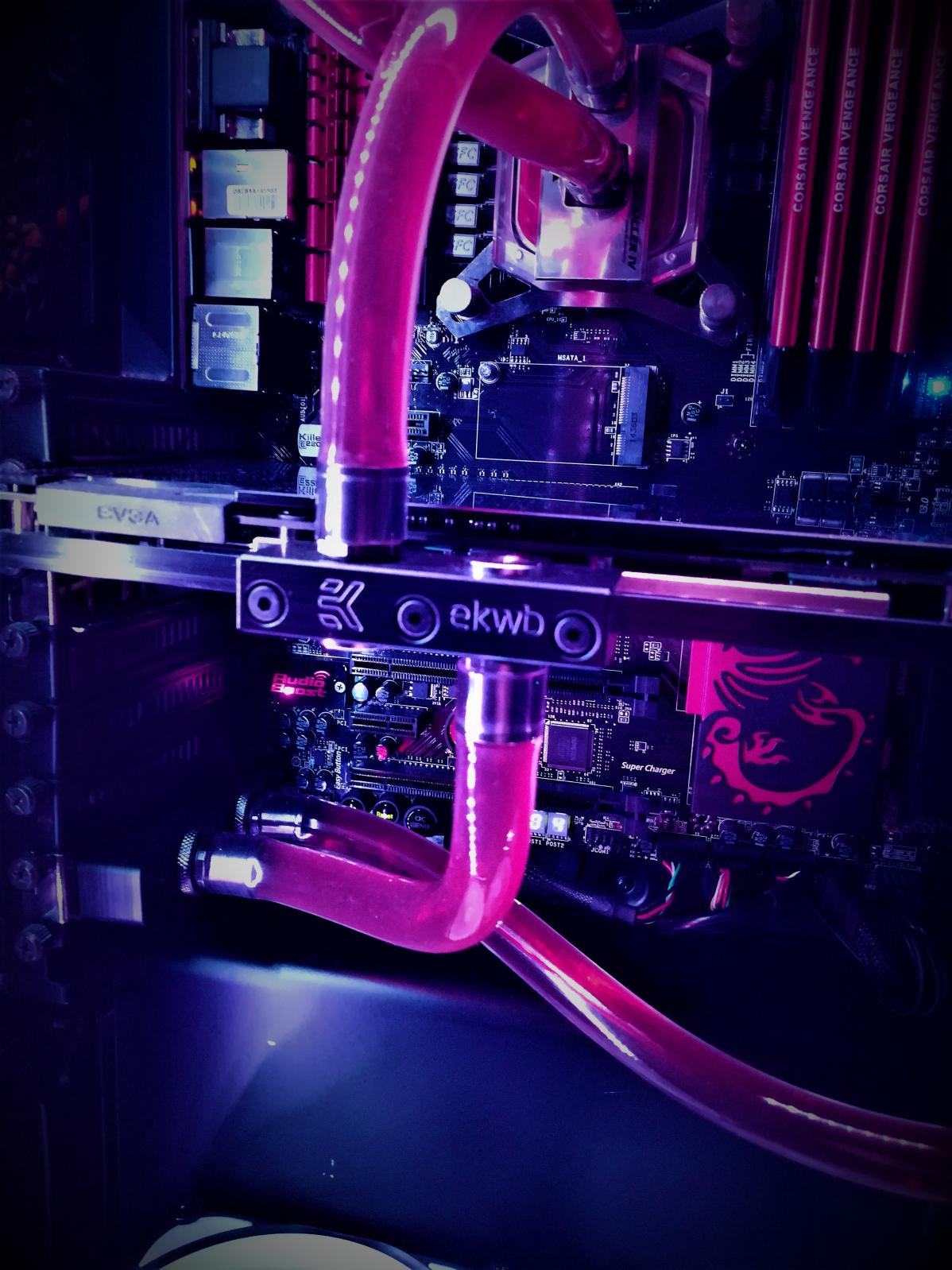

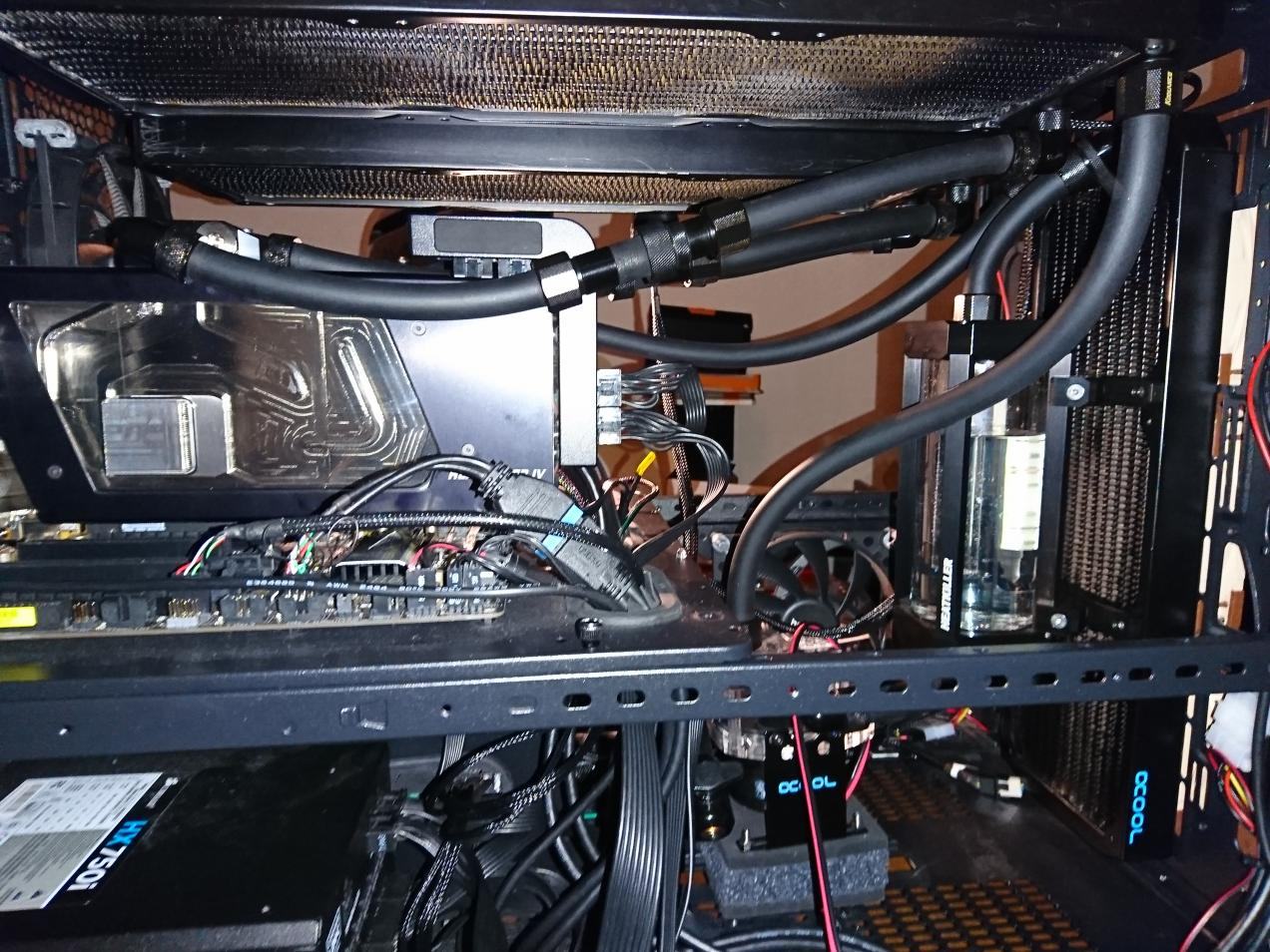

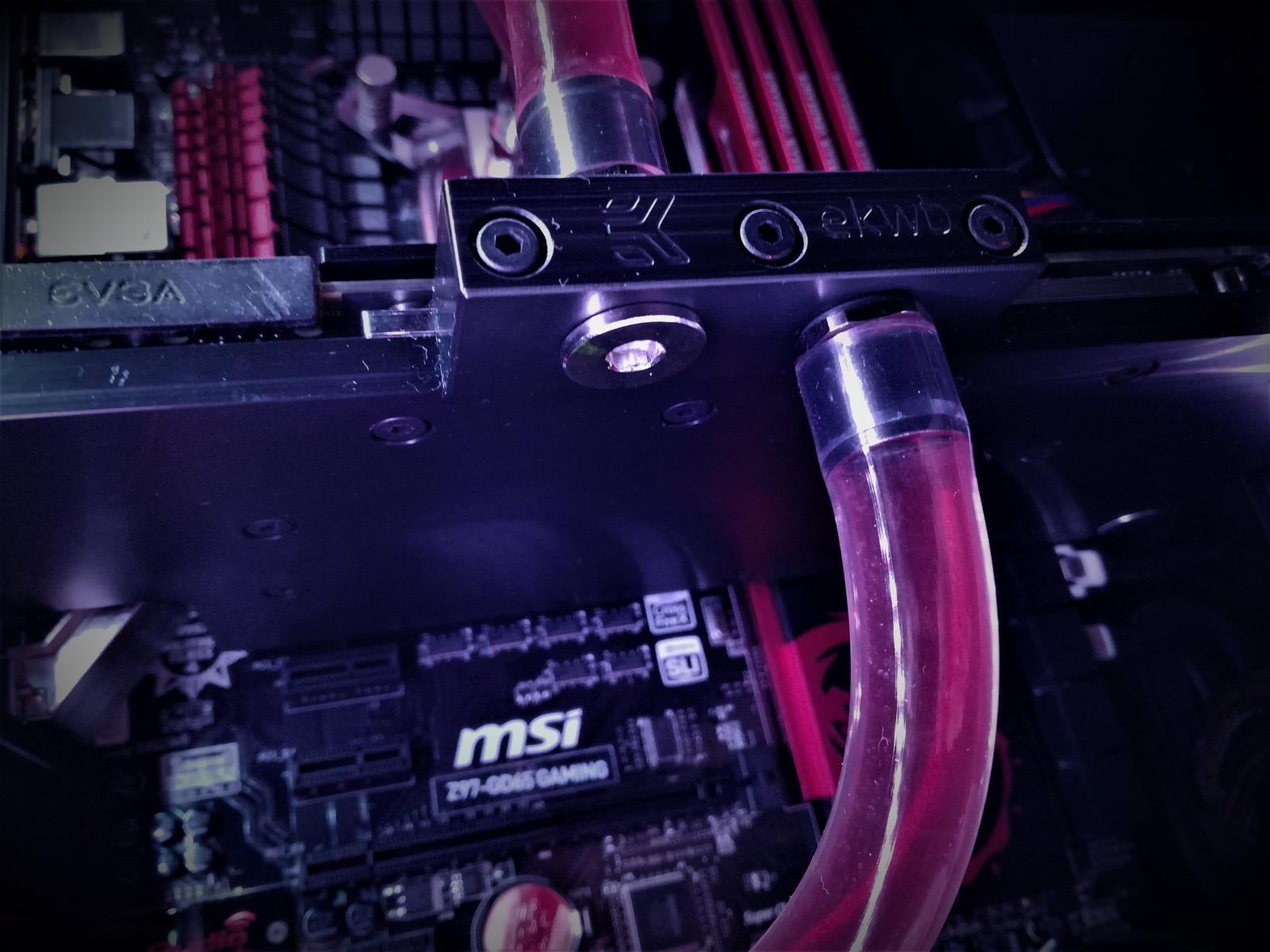

Ich mach auch mal mit ...
bitte verzeiht mir die ehr unprofessionellen bilder, aber ich habe momentan nur eine handycam . (sleeves kommen noch)



und mein aktuelles Vorhaben :

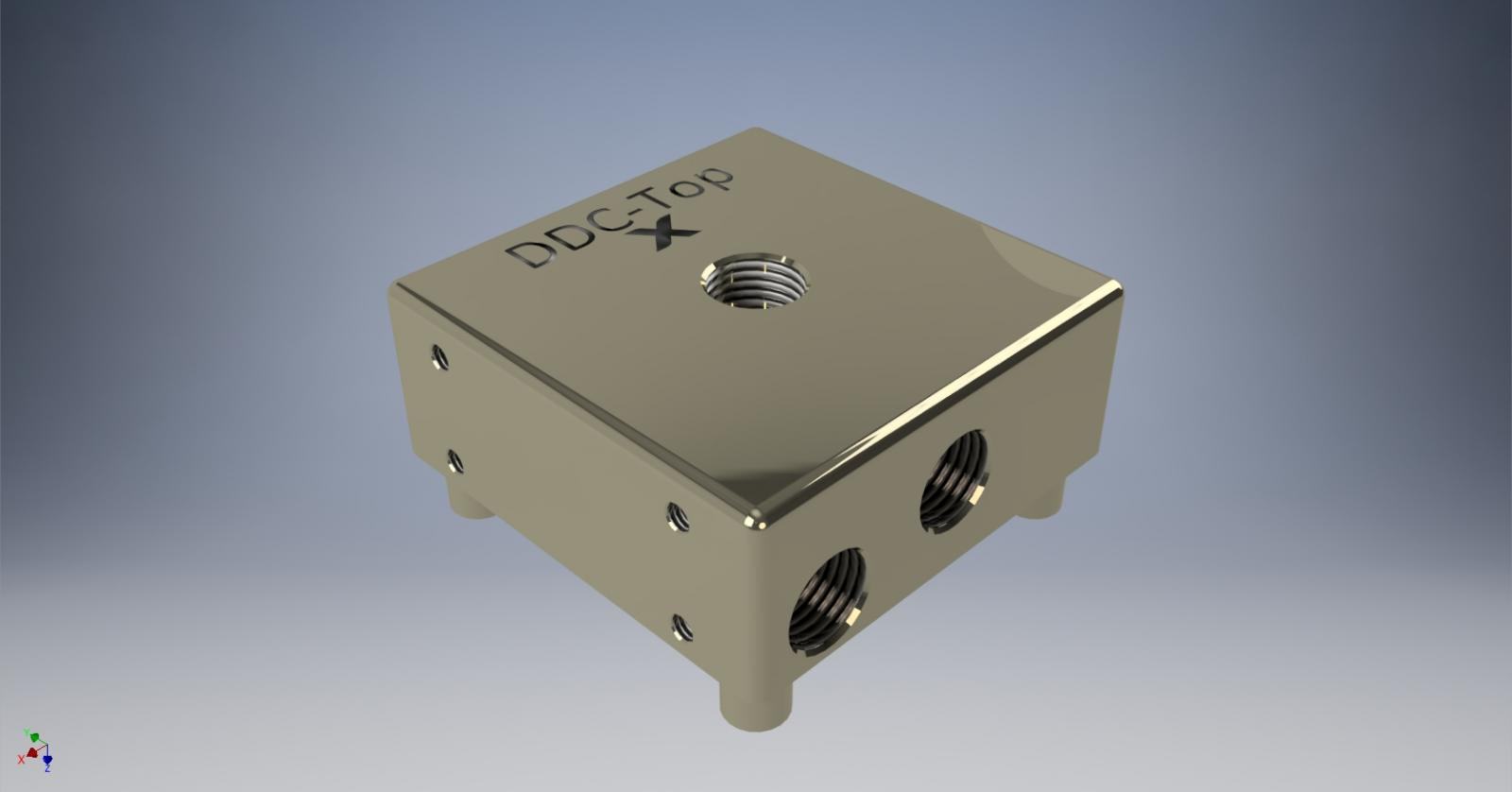

DDC TopX 1.jpg

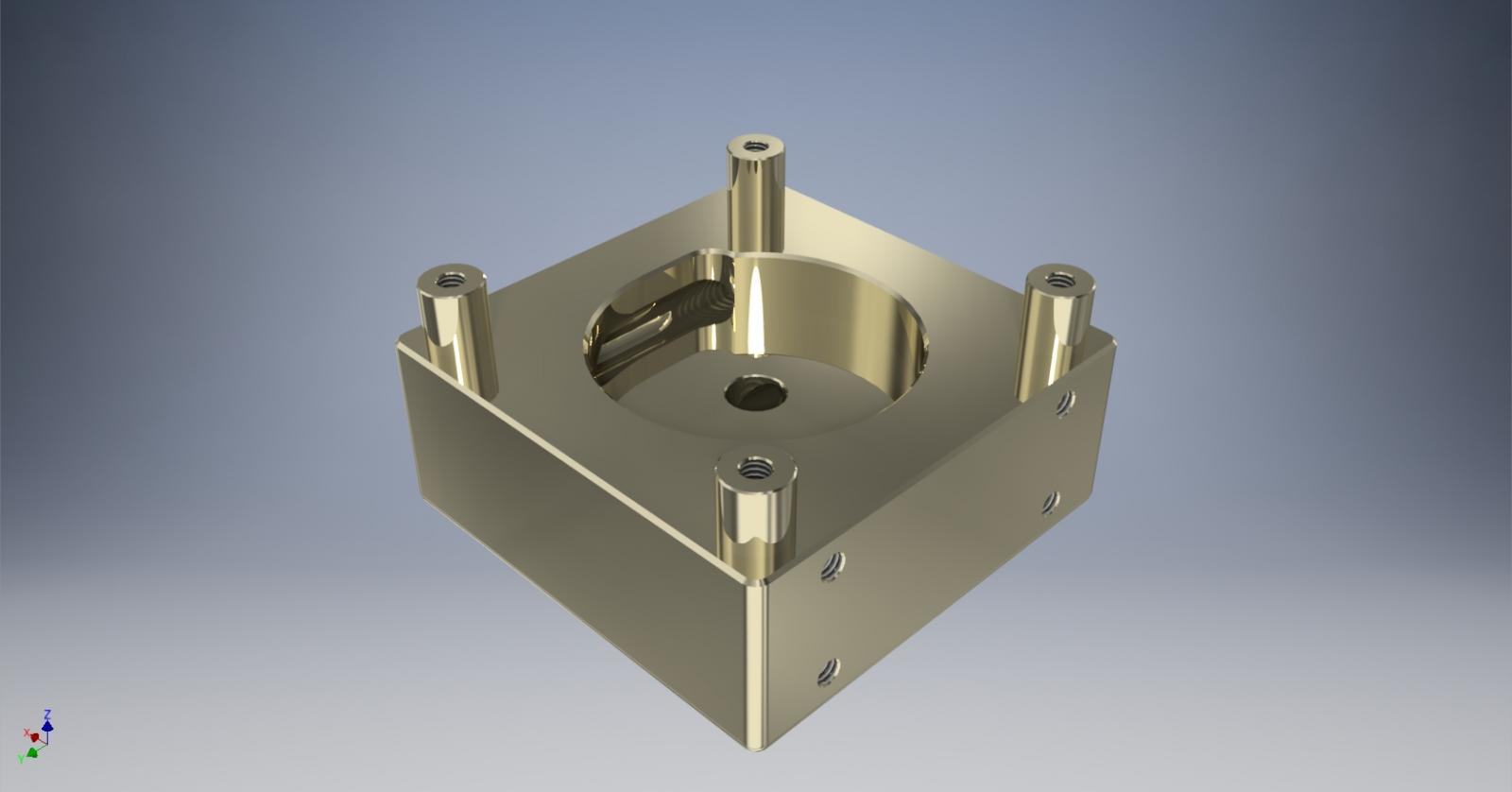

DDC TopX 4.jpg

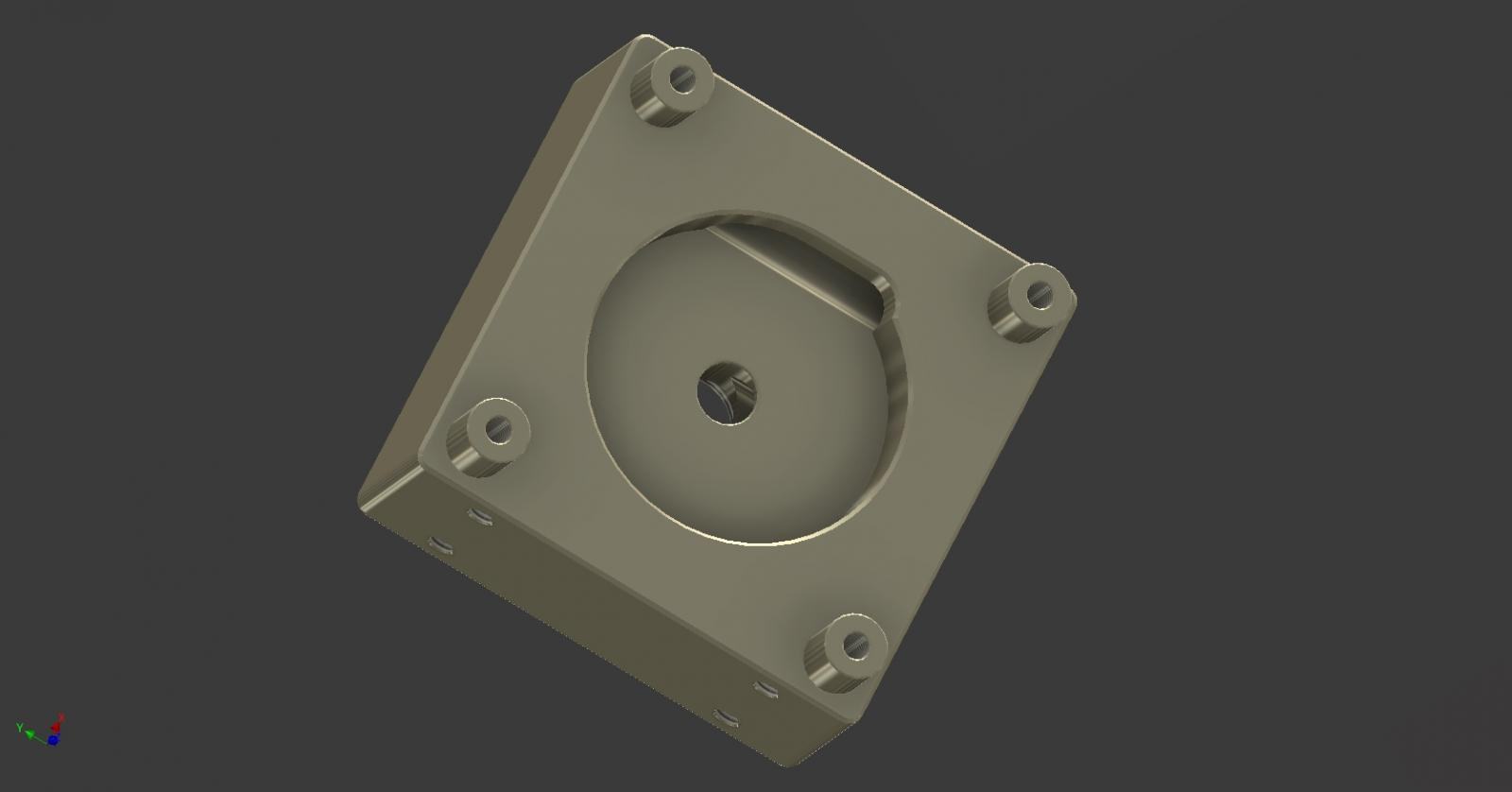

DDC TopX 5.jpg

das ist der alten reihenfolge der verschlauchung noch geschuldet, und ich hab es beim "erweitern der wakü" voll verpeilt zu drehen :)
funzt dennoch bestens :)

Konnte die Finger auch nicht still halten.
Hart Tube verbaut und Kabelsalat aufgeräumt.
Habe dann noch eine vierte HDD da zu genommen damit es nicht so leer aussieht.
Für die untersten Befestigungslöcher des ausgebauten HDD Faches hab ich noch eine Abdeckung gebaut das die Löcher zu sind.
















Zuletzt bearbeitet:
Die Radis passen gut zum Case ! :bigok: Welche Lüfter kommen zum Einsatz ?

Ich muss sagen, dass mich der Build anmacht. Sonst mag ich silber/Alu so gar nicht. Aber das? Nice!

Die Radis passen gut zum Case ! :bigok: Welche Lüfter kommen zum Einsatz ?

Es sind insgesamt 8 prolimatech ultra sleek vortex 12 verbaut.
Da ich im Deckel sonst Probleme bekomme mit den Stromanschluss vom Mainboard musste ich etwas flachere Lüfter nehmen.
Bin aber echt erstaunt was die an Leistung bringen bei sehr leisen betrieb.

@ marko78: gefällt mir auch gut. dieser cleane metall-look hat schon was!
ob die flüssigkeit in solch einem biuld grün bleiben muss, darüber kann man sich aber noch streiten :d
(die kabel würde ich persönlich noch gegen schwarze tauschen und die kühlflüssigkeit pastel-white vllt als kontrast? *grübel*)

Genau das sind in Moment auch meine Überlegungen. Das mit dem roten Kabeln kam noch aus Rampage Zeiten die Teile kamen über 150€ mit den SATA Kabeln da zu. Aber ich finde rot passt schon nur die grüne Flüssigkeit beißt sich so ein bisschen.
Habe noch die originalen schwarzen Kabel die sind aber nicht einzeln gesleevt und sehen nicht hochwertig aus. Mein Bruder hat Pastel White in sein Rechner sieht schon cool aus, ist aber ein schwarzer Rechner. Bin mir nicht sicher wie es zu den silber passt.

Bei den Flüssigkeit hab ich mir auch erschrocken wie giftig das Grün wirkt bin da nur nach den Bewertungen im Shop gegangen weil die die meisten positiven hatte aber die Farbe hmm.

Hab mal auf Rot geswitcht (Thermaltake C1000) denke nun hab ich es :)
Hab paar Tubs noch geändert.








Zuletzt bearbeitet:
Ich bin noch nicht fertig. Ein Rohr muss nochmal neu gebogen werden, aber ich habe kein Material mehr da :).

CPU Fehlt noch hab es nur mal montiert um zu gucken ob alle Anschlüsse dicht sind.

Im April ist er fertig für diesen Monat ist das Budget verbraucht :)





Joah, gibts in zig Farben. Schreib mal Caseking an, dann gibts die Teile von Icemancooler vielleicht auch bald hier zu kaufen


Noch ein paar kleingigkeiten und es könnte zu mdpc... Sofern Niels mal wieder was macht.

@marko78: ....stimmt viel besser.

@Bundy: Wo bekommt man das ICEcooler Zeugs? Sieht gut aus vor allem die Anschlüsse und AGB´s.

@DDbom: Sieht gut aus. Hast du das Plexi vom HK 4 poliert? Scheiß-Arbeit, aber es lohnt sich.

Zuletzt bearbeitet von einem Moderator:
Ohja, die Fittinge sind echt mal was anderes ;)

Zuletzt bearbeitet:
Nein der kam so. Zum polieren bin ich zu faul :)

Gesendet von meinem D6503 mit Tapatalk

@Bundy

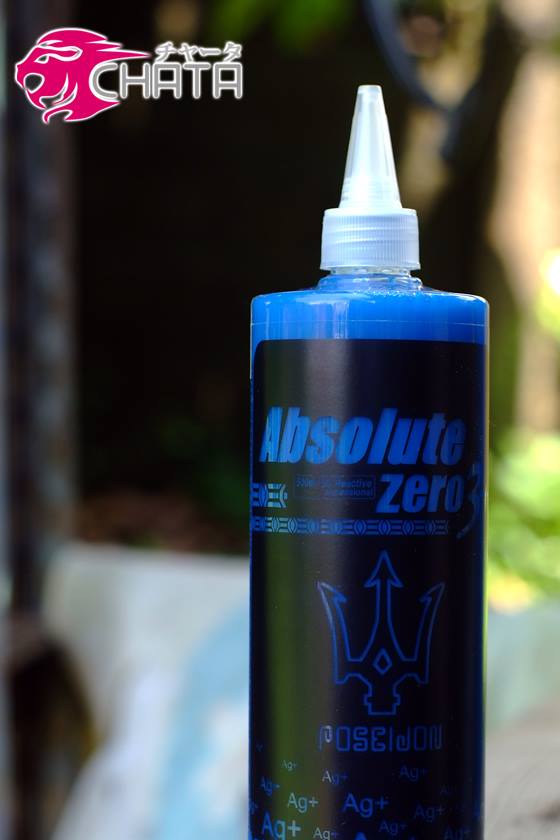

Welches Coolant ist das?

Nee, ist was anderes, kanns auf dem Bild net genau erkennen was auf der Pulle steht


Dann sollte Caseking sich die Teile mal anschauen und mit dennen einen Deal eingehen :)

Habe noch 3 Bilder gefunden meiner ersten Wakü war zwar ein Externer Mora3 weil kein Platz für Radis war aber dennoch Cool :) Ich könnte mir immer noch im Arsch beißen das ich das Case weggegeben habe. Da es zur Zeit auch nicht mehr lieferbar ist hatte echt schon wieder mit dem Gedanken gespielt^^






Bin bin endlich fertig mit meinem Umbau :bigok:

Hier ein paar Bilder:


Folgende Komponenten sind verbaut:
CPU: Heatkiller 4 Pro Acryl
GPU: Heatkiller FTW (der RGB Stripe im Kühler ist einfach klasse :))
Heatkiller Tube mit Halterung für Radiator
Aquacomputer D5 PWM mit Alphacool Eisdecke auf einem Shoggy
MPS Flow 200
Aquaero 6 LT
Alphacool NexXxos 420 ST30
Alphacool NexXxos 420 XT45
Alphacool NexXxos 360 ST30
6x Noctua NF-A14 + 3x Noctua NF-F12 auf den Radiatoren
Die Entlüftung übernehmen fünf Be Quiet Silent Wings 2 140mm.
7x 90° Winkel Alphacool HF + 2x 45° Winkel Alphacool HF + 9x gerade Koolance + 2 Schnellkupplungen Alphacool HF für GPU
Alphacool Eiszapfen Kugelhahn zur leichteren Entwässerung an der Pumpe angeschlossen.
EK ZMT 16/10mm, insgesamt 2,3m verbaut
Aquacomputer DP Ultra in Transparent, fast 1,5l (werden aber 1,5l werden, sobald ich den AGB wieder voll mache)

Der Weg des Wassers sieht wie folgt aus: HK Tube -> D5 -> 420mm ST30 -> GTX1070 FTW -> 420mm XT45 -> CPU -> 360mm ST30 -> HK Tube

Die Verschlauchung des Frontradiators war gar nicht so leicht, da die oberen Radiatoren zu nahe sind. Aber es ging mit 45° Winkeln. Die Alphacool HF Anschlüsse sind nicht sehr schleicht auf dem Schlauch zu verschrauben. Die Koolance sind da deutlich leichter und gehen auch mit der Hand. Bei den Alphacool musste ich eine Zange zur Hilfe nehmen.

Die SSDs sind zusammen mit dem Aquaero unter das Mainboardtray gewandert. Die Kabel vom Netzteil lassen sich leider nicht verstecken... Die LED in der Eisdecke verändert die Farbe von hellblau in rot, je nach Wassertemperatur. Außerdem blinkt sie rot, sobald der Durchfluss unter 40l/h fällt (unter 40l/h kann der MPS nicht mehr anzeigen). Durchfluss liegt bei 100% bei 160-170l/h, bei knapp 3800 U/min, was am angenehmsten von der Geräuschkulisse ist, sind es immer noch ca 105l/h. Vorher waren es bei 100% 85l/h und am angenehmsten bei 50-55l/h. Verbaut war vorher der 420mm ST30 nicht, auf der CPU saß ein Phobya UC-1 Extreme und auf der GPU ein EK Fullcover für die FTW. Der CPU Kühler ist ziemlich zugesetzt, sieht nicht sehr schön aus...

Temperaturen sahen nach einer kleiner GTA5 Session wie folgt aus: knapp 28° Wassertemperatur, 35° GPU Temperatur, maximal 52° CPU Temperatur

Ab und zu kommt noch ein Luftbläschen im AGB an, das ist aber auch die einzige Bewegung die ich sehen kann.

Ich bin sehr zufrieden was daraus geworden ist. So soll die Wakü mindestens die nächsten 2 Jahre laufen. Zwischendurch wird vielleicht noch die CPU samt Mainboard und die GPU getauscht (oder eine zweite FTW kommt dazu). Ich freue mich sehr über Meinungen :)

Ein Dankeschön möchte ich übrigens speziell an Bundymania aussprechen, der mir zum einen die Koolance Anschlüsse und den HK Tube verkauft hat und mir Tipps zur Reinigung gegeben hat :bigok:
