WATERCOOL --> Produktinfo

[Seba580]

Und man muss es auch mal wiederholen, sonst kommt es nicht an oder weißt du noch was du vor 1000 Seiten geschrieben hast?

Er hat in eigentlich jedem Wakü Thread hier gefühlt >5 Beiträge pro Seite, da dürften schon 2 Seiten zurück schwierig zu erinnern sein



[besterino]

Ich versuch's hier nochmal:

Weiß zufällig jemand, ob man für so ein Ding auch noch irgendwelche Unterteile benötigt? Oder nimmt man irgendwas, was bei den DDCs eh schon dabei ist?

HEATKILLER Multitop DDC X3, 89,95 €

Die neuen Laing Deckel aus der HEATKILLER Multitop Serie begeistern durch eine hochwertige Verarbeitung, einer hervorragenden Durchfluss und Skalierbarkeit.

shop.watercool.de



[KaerMorhen]

Ich versuch's hier nochmal:

Weiß zufällig jemand, ob man für so ein Ding auch noch irgendwelche Unterteile benötigt? Oder nimmt man irgendwas, was bei den DDCs eh schon dabei ist?

HEATKILLER Multitop DDC X3, 89,95 €

Die neuen Laing Deckel aus der HEATKILLER Multitop Serie begeistern durch eine hochwertige Verarbeitung, einer hervorragenden Durchfluss und Skalierbarkeit.

shop.watercool.de

Habe ich mir auch überlegt und versucht irgendwie nachzumessen ob das auf die D5 Dualtop Bende passt, was ja egtl. der einzige Ankerpunkt wäre, oder mit nem anderen Topgesteckt, frag mal direkt bei WC nach.
Würde tippen dass diese Blende eher passt.

Heatkiller Tube Ausgleichsbehälter MO-RA3 Montageoption, 19,95 €

Der Watercool MO-RA3 Adapter für den Heatkiller Tube Ausgleichsbehälter ist die ideale Option für die Montage an unserem externen MO-RA3 Radiator.

shop.watercool.de



[besterino]

Danke, aber das von Dir verlinkte Ding ist nur die Adapterplatte um überhaupt irgendwas vernünftig an den Mora zu bekommen.

Naja, zur Not guck ich mir das dann einfach an - vielleicht erschließt sich es mir ja mit Blick auf die Unterseite und wenn nicht, kann ich immer noch den Support kontaktieren.



[Rico[WATERCOOL]]

@Rico[WATERCOOL]
Plant Ihr auch noch wie im Shoptext beschrieben aktive Backplates für die veröffentlichten Kühler? In meinem Fall wäre das der ZOTAC/Inno Ref.

Wir verfolgen hier einen universellen und modularen Ansatz. Ziel ist es, mit wenigen Grundtypen einen Großteil der Karten abzudecken. Als Basis ist ein HEATKILLER V notwendig. Alles aber noch unter Vorbehalt, die finalen Tests dazu stehen noch aus.

Ich versuch's hier nochmal:

Weiß zufällig jemand, ob man für so ein Ding auch noch irgendwelche Unterteile benötigt? Oder nimmt man irgendwas, was bei den DDCs eh schon dabei ist?

HEATKILLER Multitop DDC X3, 89,95 €

Die neuen Laing Deckel aus der HEATKILLER Multitop Serie begeistern durch eine hochwertige Verarbeitung, einer hervorragenden Durchfluss und Skalierbarkeit.

shop.watercool.de

Beim Artikel liegt alles dabei um die drei Pumpen montieren zu können. Zum verschrauben mit dem Gehäuse kann man das optionale Entkopplungskit verwenden.

https://shop.watercool.de/HEATKILLER-Multitop-DDC-Entkopplungskit



[Brighton]

Wir verfolgen hier einen universellen und modularen Ansatz. Ziel ist es, mit wenigen Grundtypen einen Großteil der Karten abzudecken. Als Basis ist ein HEATKILLER V notwendig. Alles aber noch unter Vorbehalt, die finalen Tests dazu stehen noch aus.

Ich stelle mich gerne als Tester zur Verfügung.



[Techlogi]

Eben Versandbestätigung für RX6000 Nickel Black + Backplate bekommen.



[Pasn]

Hab auch meine Versandbestätigung, bin richtig gespannt. Ni BL Argb + Backplate



[schnipp959]

Meine kam auch eben, Ni BL ARGB mit Backplate. (dazu noch vorsorglich ein paar Ersatzdichtungen für andere Teile)



[Felix the Cat]

Dito - aber bin diese Woche im Urlaub. Der Umbau dauert also noch ein paar Tage.



[besterino]

Danke @Rico[WATERCOOL] - sowohl für die Erläuterung als auch die wirklich flotte Lieferung: am Wochenende bestellt, heute schon da.

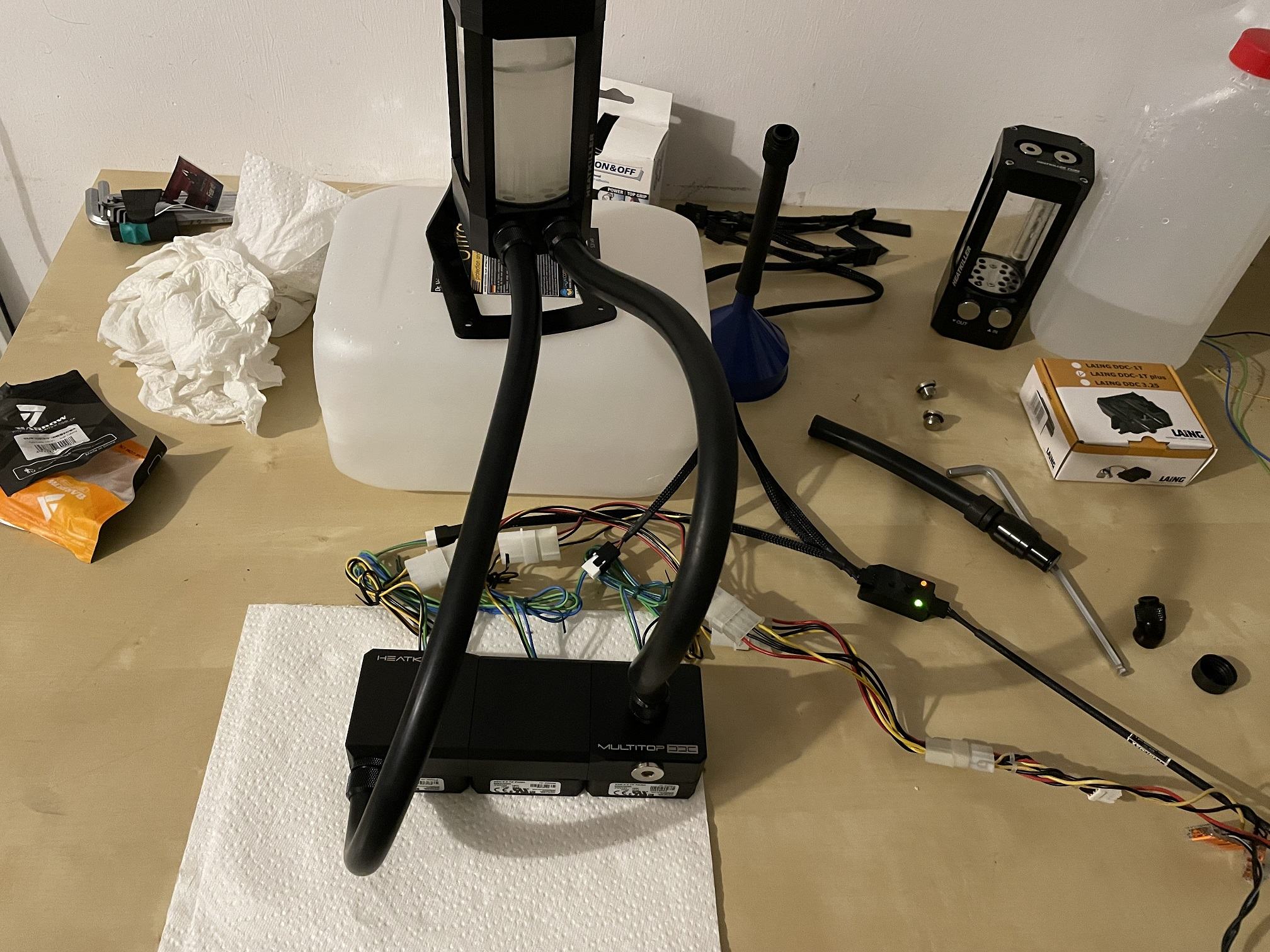

Ist auch schon auf meinem hochprofessionellen, highly-sophisticated-watercooling-Prüfstand für den ersten Funktions- und Dichtigkeitstest. Man beachte auch die hochprofessionelle Kabelführung wie sich das gehört: stromführende Elemente/Stecker/Kabel schön UNTER den wasserführenden, damit man wenigstens auch wirklich merkt, wenn's irgendwo leckt... Und natürlich darf auch die Adapter-hinter-Adapter-Kombination bei Molex nicht fehlen. Für die PWM-Steuerung find' ich diese Noctua-Dinger (Quasi Adapter "von Poti auf PWM") sehr praktisch - eigentlich gedacht für Lüfter aber da der Strom ja eh über Molex kommt, seh ich da keine Überlastungsgefahr.

Ersteindruck: leck'o'mio. So ganz ohne Widerstand im Kreislauf herrscht echter Sturm im Wasserglas... buchstäblich. Das Zeug im AGB ist übrigens eigentlich klar - aber alles ich alle drei Pumpen mal auf Vollgas gestellt hab, hatte ich irgendwie übles Gefälle im AGB und Luft kam hin, wo keine hin soll...

Lautstärkemäßig überzeugen mich die DDCs grad auch immer mehr.



[Dwayne_Johnson]

Weiss jmd, warum die Hersteller im Jahr 2021 immer noch die total beschissenen Molex-Stecker an Pumpen basteln?
Mein erster "Rechner" - ein Amiga 2000 - hatte den schon vor mehr als 30 Jahren. Wäre echt mal an der Zeit auf SATA umzustellen

Beitrag automatisch zusammengeführt: 10.08.2021

Lautstärkemäßig überzeugen mich die DDCs grad auch immer mehr.

"Etwas" oversized, aber nett anzusehen
Hast du einen genauen Flowmeter? Mich würde interessieren, was die 3 DDCs durch die Blöcke drücken

Und gibts hier jmd, der mehr als 3 DDCs mit Multitop betreibt? Das angebotene Zubehör gibt max 8 DDCs gleichzeitig her.
Aber wenn jmd an noch längere Gewindestangen (mehr als 500mm) rankommt...



[besterino]

Da im Aufbau offensichtlich nicht. Im meinen Loops hab ich eigentlich immer jeweils einen AC Highflow, so auch in meinem aktuellen Desktop.

Da bin ich bei dem optimalen Sound-Setting meiner D5 leider nur bei ca. 60-65l/h - da wird's der GPU bisweilen schon recht warm selbst mit 2 Mora. Und genau dafür will ich die ausprobieren: Schön wäre so 100-120l/h und eben Ruhe.



[Tommy_Hewitt]

Weiss jmd, warum die Hersteller im Jahr 2021 immer noch die total beschissenen Molex-Stecker an Pumpen basteln?

EK hat auf SATA umgestellt mit den neuen Revisionen.



[Aiphaton]

@Rico[WATERCOOL] als Markus Urlaubsvertretung

- Wie groß ist der Abstand der beiden Spulenreihen zum RX6000 Kühler?

- Was ist der Grund für die leicht geänderten Strukturen der RX6000 Kühler gegenüber den Ampere Kühlern (gedrehte Finnenausrichtung um 90° über dem Chip, Kanalstrukturen im Rücklauf)? Bereits die nächste Evolutionsstufe oder lediglich andere Anforderungen der BigNavi Karte an einen Fullcover, um ein ähnliches Ergebnis wie bei Ampere zu erreichen?

- Sie diese Kühler EOL? Gibt es noch Restbestände?

SKU WC-79300-D: Watercool HEATKILLER® SW-X 60 DIY Bodenplatte (100x15)

SKU WC-79301-D: Watercool HEATKILLER® SW-X 80 DIY Bodenplatte (130x15)



[Dwayne_Johnson]

Da im Aufbau offensichtlich nicht. Im meinen Loops hab ich eigentlich immer jeweils einen AC Highflow, so auch in meinem aktuellen Desktop.

Da bin ich bei dem optimalen Sound-Setting meiner D5 leider nur bei ca. 60-65l/h - da wird's der GPU bisweilen schon recht warm selbst mit 2 Mora. Und genau dafür will ich die ausprobieren: Schön wäre so 100-120l/h und eben Ruhe.

Ich weiss ja nicht, was du alles im Loop verbaut hast, aber mit 3 DDCs sind 200L/h wahrscheinlich drin



[Neo52]

Ich nehme den Prototypen dann, auch wenn der Vorteil zu gering ist 😅

irgendwie hatte ich das so im Gefühl dass dieses Angebot nicht lange auf sich warten lässt, schon alleine als Unikat wahrscheinlich unbezahlbar 😉

Weiss jmd, warum die Hersteller im Jahr 2021 immer noch die total beschissenen Molex-Stecker an Pumpen basteln?

AC hatte mal gemeint dass der SATA nicht so viel Power durchlässt oder einige Spitzen nicht aushält, genau weiß ich das nicht mehr, aber der SATA kommt nicht überall an MOLEX ran.



[schnipp959]

- Was ist der Grund für die leicht geänderten Strukturen der RX6000 Kühler gegenüber den Ampere Kühlern (gedrehte Finnenausrichtung um 90° über dem Chip, Kanalstrukturen im Rücklauf)? Bereits die nächste Evolutionsstufe oder lediglich andere Anforderungen der BigNavi Karte an einen Fullcover, um ein ähnliches Ergebnis wie bei Ampere zu erreichen?

Bin jetzt natürlich nicht Rico/Markus, aber die 90° gedrehte Finnenausrichtung wird wohl an der Form vom Chip liegen.

Nvidia ist (fast?) quadratisch, 3080 FE:

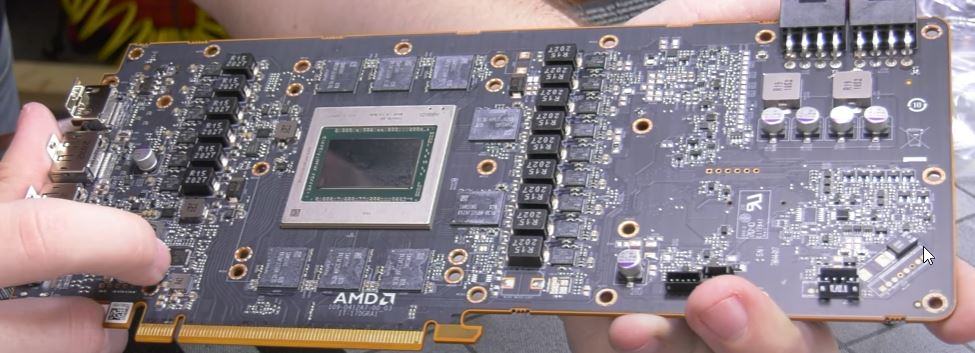

AMD deutlich rechteckig, 6800XT Referenz:


Daher sind die Kanäle eben kürzer und man hat mehr Kanäle über die Chipfläche verteilt.
Dürfte sowohl dem Wärmetransport als auch dem Durchfluss helfen.



[Dwayne_Johnson]

@Neo52

Alternativ gingen auch PCIe-Stecker
Ich müsste mal schauen, wieviel Strom (in der Spitze) eine der stromfressensden HDDs zieht



[Brighton]

@Neo52

Alternativ gingen auch PCIe-Stecker
Ich müsste mal schauen, wieviel Strom (in der Spitze) eine der stromfressensden HDDs zieht

wäre echt etwas, wenn der Molex durch entsprechende Stecker ersetzt werden würden, die dem PCIe Stecker - wobei diese auch von der Fa. Molex sind - entsprechen würden.
Aber grundlegend braucht der klassische Molex aus meiner Sicht nur etwas Liebe, dann geht das schon. Immer wenn ich etwas an diesen Stecker anschließe werde ich fast schon nostalgisch. Und ja, Aquaero, Octo und die Pumpen sind die letzen Relikte, die diesen Stecker bei mir nutzen.



[KaerMorhen]

Vor allem wieso aufwendig etwas ändern das funktioniert?



[Neo52]

etwas kleiner könnte er manchmal sein, aber ansonsten hab ich mit dem auch kein Prob. PCIe wäre schon wieder unschön, weil die ja an den Netzteilen abgezählt sind



[MoW]

@besterino Passen so noch andere Pumpengehäuse drunter? Wie willst du das Entkoppeln? Shoggy drunter und gut? btw, 3 pumpen ist schon echt krass. Viel Spass mit dem super Durchfluss



[Pasn]

Vor allem wieso aufwendig etwas ändern das funktioniert?

Ich persönlich habe halt immer ein paar Sata über, aber für Molexanschlüsse muss ich halt extra einen Kabelstrang mehr an das Netzeil anschließen



[KaerMorhen]

Ja das kenne ich, war auch eher von der Herstellerseite aus gedacht.



[Albundyi06]

beschissenen Molex-Stecker

So verkehrt sind die eigentlich garnicht und vorallem sind sie viel Platzsparender als diese sata kacke.
Nimm dir doch einfach mal nen 1 auf 4 Adapter molex und schließ da alles an oder nen 1auf Adapter sata. Danach versuchst du mal sauber die Kabel zu verlegen. Kann dir sagen mit dem sata ist es absolut unmöglich



[besterino]

@MoW Weiß noch nicht genau, wo ich das Ding in den Kreislauf einbaue und wie ich es befestige. Ich denke aber, es wird wohl wieder mein geschätztes Tesa Klett-Klebeband zum Einsatz kommen.



[Dwayne_Johnson]

@Albundyi06

Ich hatte in den letzten Jahrzehnten (ab 1988) mehr Probleme mit Molex, als mit Sata (seit es die gibt). Nicht selten Kontaktprobleme oder sehr festsitzende Stecker, dass man Angst hat, die Molex-Buchse von der Platine abzureißen

Platzprobleme mit SATA geb ich dir teilweise Recht. Aber da kommt es auch darauf an, wie die Kabel am Stecker angebracht sind (gerade oder 90 Grad-Winkel)

Und falls SATA wegen hohen Strömen für Pumpen nicht reicht, dann PCIe. Die NT-Hersteller könnten die Molex-Kabel nach und nach durch PCIe ersetzen

War ja früher bei Erscheinen von SATA nicht anders (erst wenige SATA-Stecker und viele Molex. Irgendwann war es umgekehrt)



[Rico[WATERCOOL]]

@Rico[WATERCOOL] als Markus Urlaubsvertretung

- Wie groß ist der Abstand der beiden Spulenreihen zum RX6000 Kühler?

Der Abstand beträgt 0,8mm. Optional können hier weiche 1mm Pads montiert werden.

- Was ist der Grund für die leicht geänderten Strukturen der RX6000 Kühler gegenüber den Ampere Kühlern (gedrehte Finnenausrichtung um 90° über dem Chip, Kanalstrukturen im Rücklauf)? Bereits die nächste Evolutionsstufe oder lediglich andere Anforderungen der BigNavi Karte an einen Fullcover, um ein ähnliches Ergebnis wie bei Ampere zu erreichen?

Der Grund ist die stark rechteckige Form des Navi 21 Dies. Bei den fast quadratischen Ampere-Chips ist die Ausrichtung der Kühlstruktur nebensächlich, beim Navi 21 hat das schon größere Auswirkungen. Wir haben beide Varianten gefertigt und ausgiebig getestet. Der Rest ist dann die nächste Evolutionsstufe.

- Sie diese Kühler EOL? Gibt es noch Restbestände?

SKU WC-79300-D: Watercool HEATKILLER® SW-X 60 DIY Bodenplatte (100x15)

SKU WC-79301-D: Watercool HEATKILLER® SW-X 80 DIY Bodenplatte (130x15)

Die sind beim Wechsel des Shopsystems im Artikelnirvana hängen geblieben, danke für den Hinweis... sind jetzt wieder verfügbar



[Techlogi]

Und falls SATA wegen hohen Strömen für Pumpen nicht reicht, dann PCIe. Die NT-Hersteller könnten die Molex-Kabel nach und nach durch PCIe ersetzen

Die D5 Next, welche ja auch zusätzlich noch einen 25W Lüfterausgang hat, hat auch den SATA Stromanschkuss.
Molex gibt z.B. den Pin 675810011 mit "Current - Maximum per Contact 1.5A" an, was bei drei 12V Kontakten 54W wären.
