Zen 2 optimiert: So funktioniert der ClockTuner for Ryzen (CTR)

[Techlogi]

Buildzoids Chip ist wohl bei 1,375v soweit gedraded, dass der nicht mal mehr mit PBO läuft.



[hRy]

Habe die Tabelle aktualisiert und 3950X drin gelassen sowie nach CB pro W sortiert.



[Phantomias88]

Habe die Tabelle aktualisiert und 3950X drin gelassen sowie nach CB pro W sortiert.

Hi, die CB pro Watt haben bestimmt eine größere Streuung?
Oder sind die Werte mit einem Kalibrierten Messgerät abgeglichen?
Einmal abgleichen gilt auch nicht, das muss für jedes Board einzeln Kompensiert werden.
Das ganze dann einmal im Jahre überprüfen, streng nach ISO Zertifizierung.



[hRy]

@Phantomias88
Ich habe auch nicht schlecht gestaunt. Nicht alle Ergebnisse sind valide!
Andere Anhaltspunkte haben wir leider nicht.

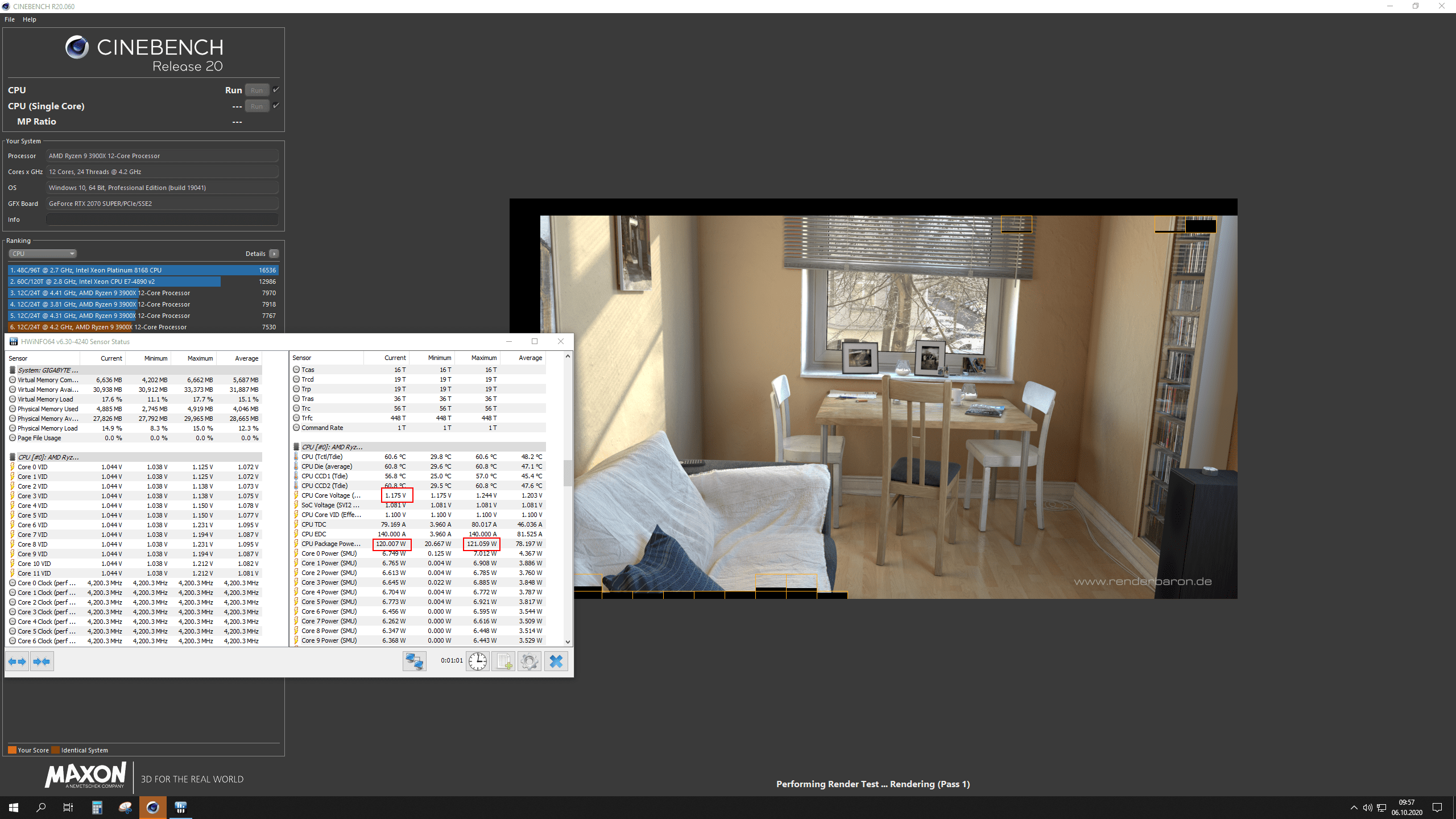

Jetzt habe ich noch einen Run machen müssen um unter 142W PPT zu bleiben. Wie zu erwarten sinkt die Effizienz je höher der Takt.
7193cb.....90,235 PPT.......79.71cb pro Watt
7229cb.....99.859 PPT.......72.39cb pro Watt

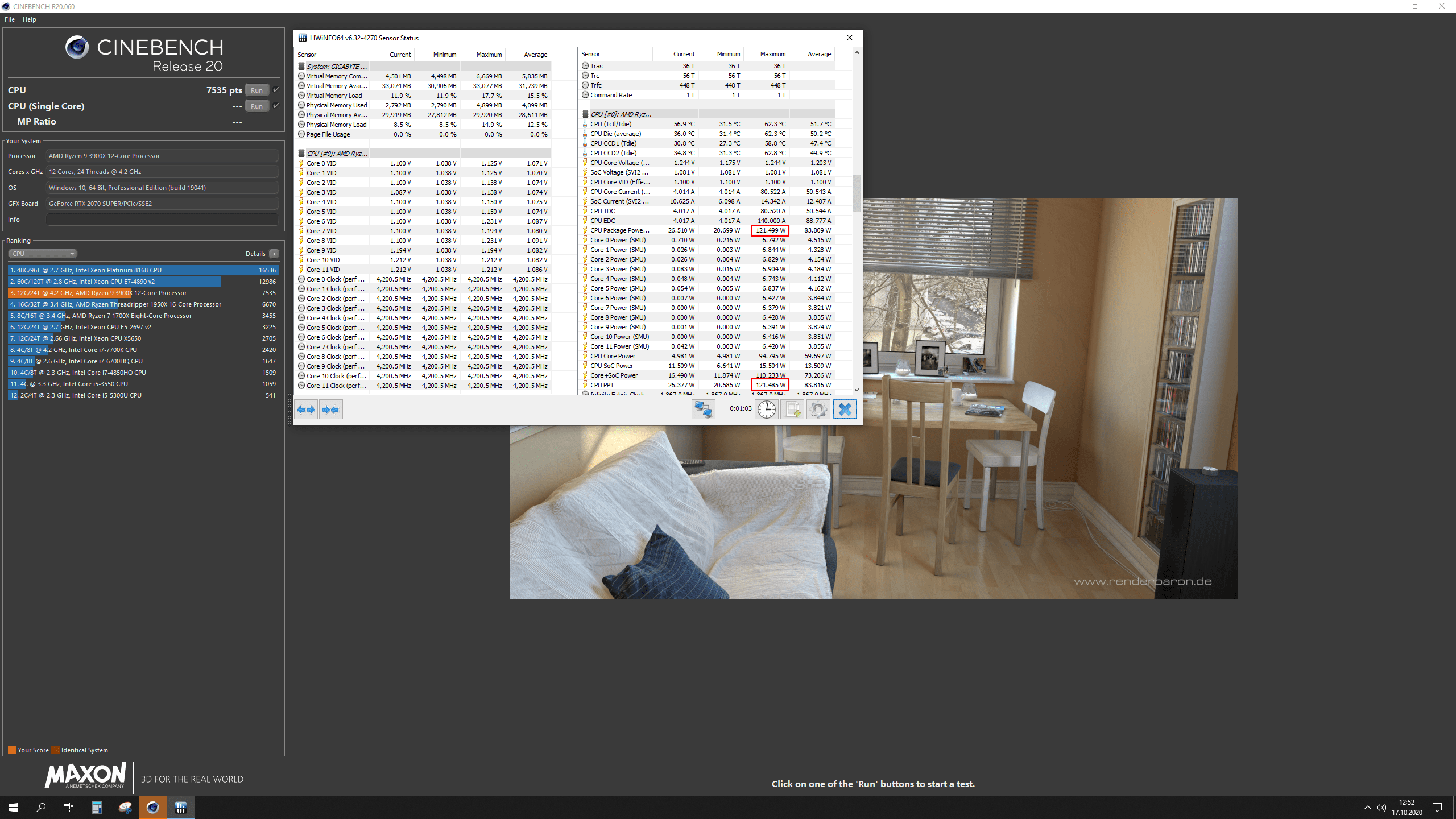

7535cb....121,485 PPT.....62.03cb pro Watt
7812cb....134,322 PTT.....58.16cb pro Watt
7892cb....141,731 PPT.....55.68cb pro Watt

Ich behaupte mal das sein 3900X ein sehr gutes Sample ist an dem man sich orientieren kann.

Beitrag automatisch zusammengeführt: 19.10.2020

Eine Tabelle mit den 8 Kernern sortiert nach CB pro W.
Bei den 3700X und den 3800X(T) gilt zu beachten dass die PPT unterschiedlich ist.
Meine Excel Kenntnisse reichen nicht aus um es dementsprechend zu sortieren.
Ich könnte in Zukunft nur 2 Tabellen daraus machen.



[Phantomias88]

@Phantomias88
Ich habe auch nicht schlecht gestaunt. Nicht alle Ergebnisse sind valide!
Andere Anhaltspunkte haben wir leider nicht.


Ich behaupte mal das sein 3900X ein sehr gutes Sample ist an dem man sich orientieren kann.

@Phantomias88
Ich habe auch nicht schlecht gestaunt. Nicht alle Ergebnisse sind valide!
Andere Anhaltspunkte haben wir leider nicht.


Ich behaupte mal das sein 3900X ein sehr gutes Sample ist an dem man sich orientieren kann.

Beitrag automatisch zusammengeführt: 19.10.2020

Eine Tabelle mit den 8 Kernern sortiert nach CB pro W.
Bei den 3700X und den 3800X(T) gilt zu beachten dass die PPT unterschiedlich ist.
Meine Excel Kenntnisse reichen nicht aus um es dementsprechend zu sortieren.
Ich könnte in Zukunft nur 2 Tabellen daraus machen.

Werden die CB Punkte pro Watt an der VID oder der Vcore bemessen?
Valide sind nur Tool aus einem ISO Labor mit allen Messmittel jährlich kalibriert.
Das können sich die meisten nicht Leisten, geschweige den Bedienen.



[hRy]

Werden die CB Punkte pro Watt an der VID oder der Vcore bemessen?

CB Punkte : PPT



[Phantomias88]

CB Punkte : PPT

Performance Power Target?
Das wären Peaks, aber keine Dauerlast...



[hRy]

Wenn Cinebench läuft, wird PPT gehalten bzw. ausgereizt.
Meiner Erfahrung nach im CTR auch schon mal gerne überreizt, je nach Einstellungen.

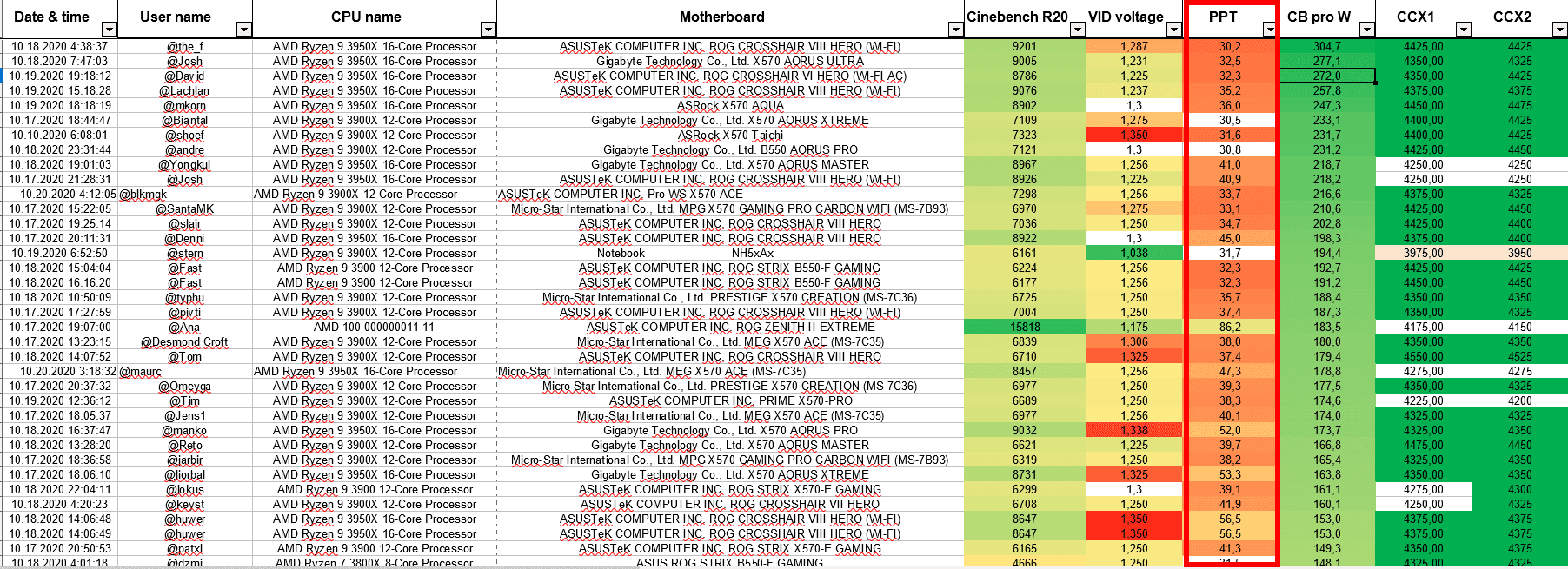

Deshalb hatte ich auch für 39XX die Werte über 142W rot markiert und durchgestrichen, weil über Herstellervorgaben.



[Duvar]

Hab mal paar Werte ausgearbeitet anhand meiner CB20 Werte, vllt interessiert das wen.

Allcore = 3800
VCore = 0.9V
Package Power = 39.6W
Temp = 44°C
CB20 = 3473

Allcore = 4000 (+5.3%)
VCore = 0.975V (+0.075V)
Package Power = 47W (+18.7%)
Temp = 48°C (+9.1%)
CB20 = 3616 (+4.1%)

Allcore = 4400 (+15.8%)
VCore = 1.13V (+0.230V)
Package Power = 65W (+64.1%)
Temp = 61°C (+38.7%)
CB20 = 4073 (+17.3%)

Allcore = 4500 (+18.4%)
VCore = 1.22V (+0.320V)
Package Power = 77W (+94.4%)
Temp = 67°C (+52.3%)
CB20 = 4128 (18.9%)

Allcore = 4600 (+21.1%)
VCore = 1.31V (+0.410V)
Package Power = 91.7W (+131.6%)
Temp = 74°C (+68.2%)
CB20 = 4180 (+20.4%)

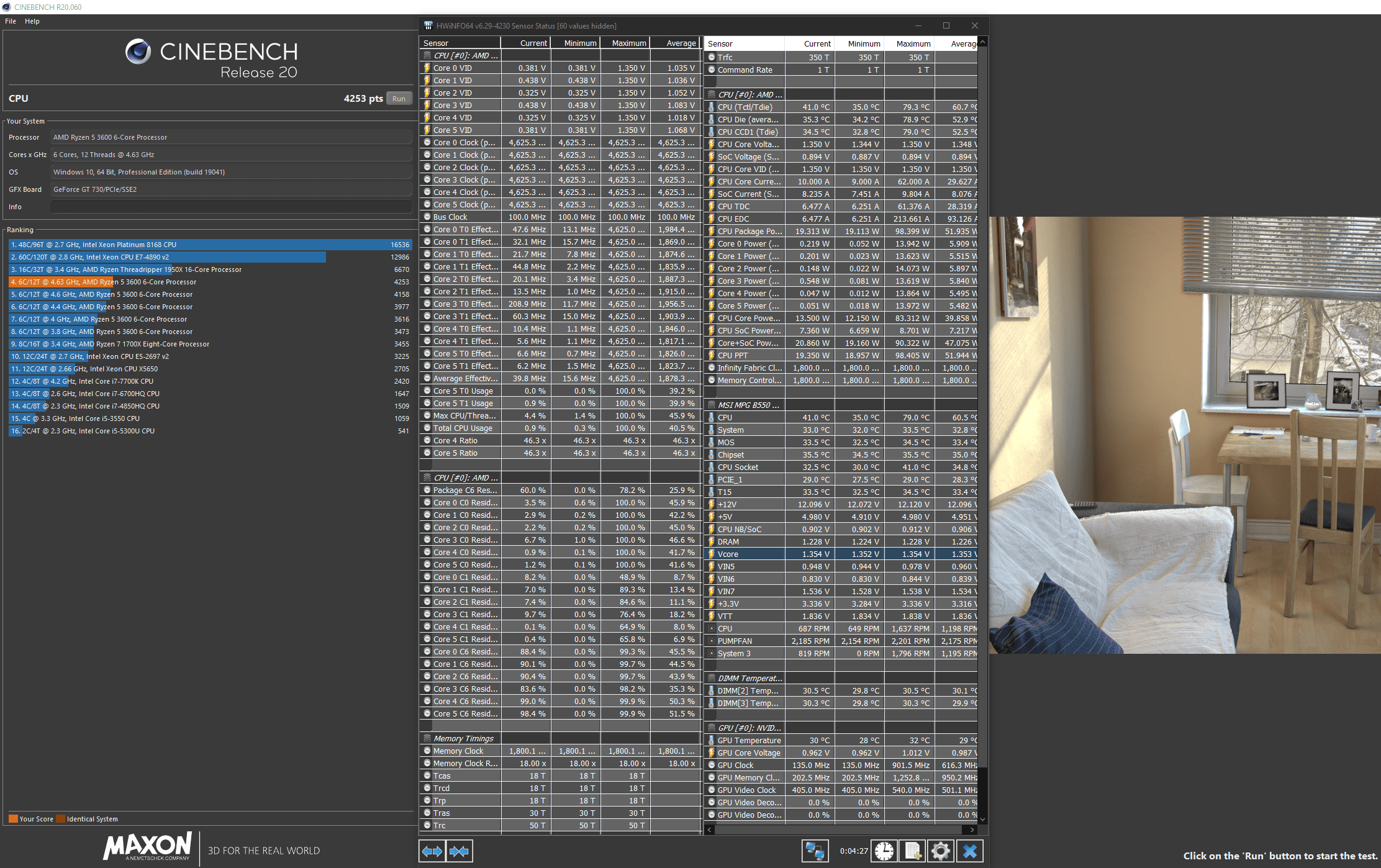

Allcore = 4625 (+21.7%)
VCore = 1.35V (+0.450V)
Package Power = 98.4W (+148.5%)
Temp = 79°C (+79.5%)
CB20 = 4253 (+22.5%)

Ausgangslage also die 100% sind immer die 3800MHz.

Waaaas Buildzoids Chip hat einen weg wegen 1.375V?
Da muss ich ja ganz arg aufpassen^^



[hRy]

@Duvar
Diamant Sample?

Beitrag automatisch zusammengeführt: 20.10.2020

Eine Tabelle für die 6 Kerner mit der Möglichkeit zur Sortierung der Werte in den Spalten.



[P4LL3R]

Gestern ist noch Beta 4 herausgekommen, werde ich heute am Nachmittag, wenn ich daheim bin, einmal anschauen.
Ist für die paar Tage jetzt aber nicht mehr so relevant, ich kann günstig meinen 3600 gegen einen 3600XT tauschen. Bin schon gespannt, was damit möglich ist. Besser als mein 3600, der bei ca. 4GHz aufgibt, wird er aber sicher sein. Hoffentlich kann ich dann auch die 4000 Punkte in CB20 knacken. Am Wochenende werde ich es dann wissen.

Und einmal schauen, vielleicht bleibt die Plattform dann doch bei mir und ich spar mir den neuen Aufbau mit dem 5900X. Die Leistung reicht mir ja eigentlich, nur meine lahme CPU nervt mich ein bisschen, mit einem guten 3600XT könnte es dann passen.



[Crusha]

@Duvar
Diamant Sample?

Beitrag automatisch zusammengeführt: 20.10.2020

Eine Tabelle für die 6 Kerner mit der Möglichkeit zur Sortierung der Werte in den Spalten.

Das ist ja grausam. Wieso fasst du jede Liste neu an Oo

Hier eine komplette Liste über alle:



[hRy]

Dann solltest du es auch richtig machen und Formatierungen beachten



[Crusha]

Dann solltest du es auch richtig machen und Formatierungen beachten

Das sind die Formatierungen aus den veröffentlichten Dateien und deine Farben wtf



[hRy]

Wenn du meinst es richtig machen zu müssen, dann mach es auch richtig und laber nicht rum.
Ich mag Menschen wie dich nicht. Im Inet große Klappe, aber dann nichts auf die Kette bekommen. /ignore

Alle Ryzen in 4 Arbeitsmappen mit richtiger Formatierung im Anhang.



[Duvar]

@Duvar
Diamant Sample?

Beitrag automatisch zusammengeführt: 20.10.2020

Eine Tabelle für die 6 Kerner mit der Möglichkeit zur Sortierung der Werte in den Spalten.

Keine Ahnung^^ Das Tool von 1usmus sagt es sei ein Gold Sample.



[DaHell63]

Performance Power Target?
Das wären Peaks, aber keine Dauerlast...

Beim CB20 Run ist der Unterschied zwischen Dauer/max Last kaum relevant. Hier mal ein Vergleich vom 6.10 und 17.10. Mit den selben Einstellungen sind es ~1 W.
Max Package Power entspricht ja max PPT.
Wenn man ein Video bearbeitet ist, durch die nicht gleichbleibende Last, der Unterschied größer.



[Don]

Download CTR 1.1 Beta 4



[Gubb3L]

Download CTR 1.1 Beta 4

Link geht nicht.



[hRy]

Alle bis jetzt erschienenen Ergebniss von Ryzen und Threadripper eingepflegt. Die ersten Beta 4 Ergebnisse sind auch dabei.



[Don]

Link geht nicht.

Sorry, ist verbessert.



[DaHell63]

Alle bis jetzt erschienenen Ergebniss von Ryzen und Threadripper eingepflegt. Die ersten Beta 4 Ergebnisse sind auch dabei.

Was liest das Ding jetzt denn aus? IDLE PPT, oder sind das einfach Werte zum vergessen?



[Shock3d]

Kann mir einer verraten, warum mein CTR sofort den PC crashed, wenn ich den OC Start ausführe?
Prime95 an sich läuft stabil, obwohl es am Anfang etwas hängt.

edit: Ok lag tatsächlich an der Einstellung für den VCore von Auto auf Normal und jetzt läuft alles ohne Probleme durch..



[Kammi]

die CPU läuft nicht mit 4375MHz bei 1.25 V, entweder Referenztakt runter, oder Spannung rauf. Hast Du auch Start gedrückt?



[DevilFish99]

Kann mir jemand verraten wie viele Steps da kommen? ich bin jetzt bei step8
ccx1 4275 1244mv
ccx2 4275 1244mv
ccx3 4200 1244mv
ccx4 4200 1244mv

wie lange dauert das noch?

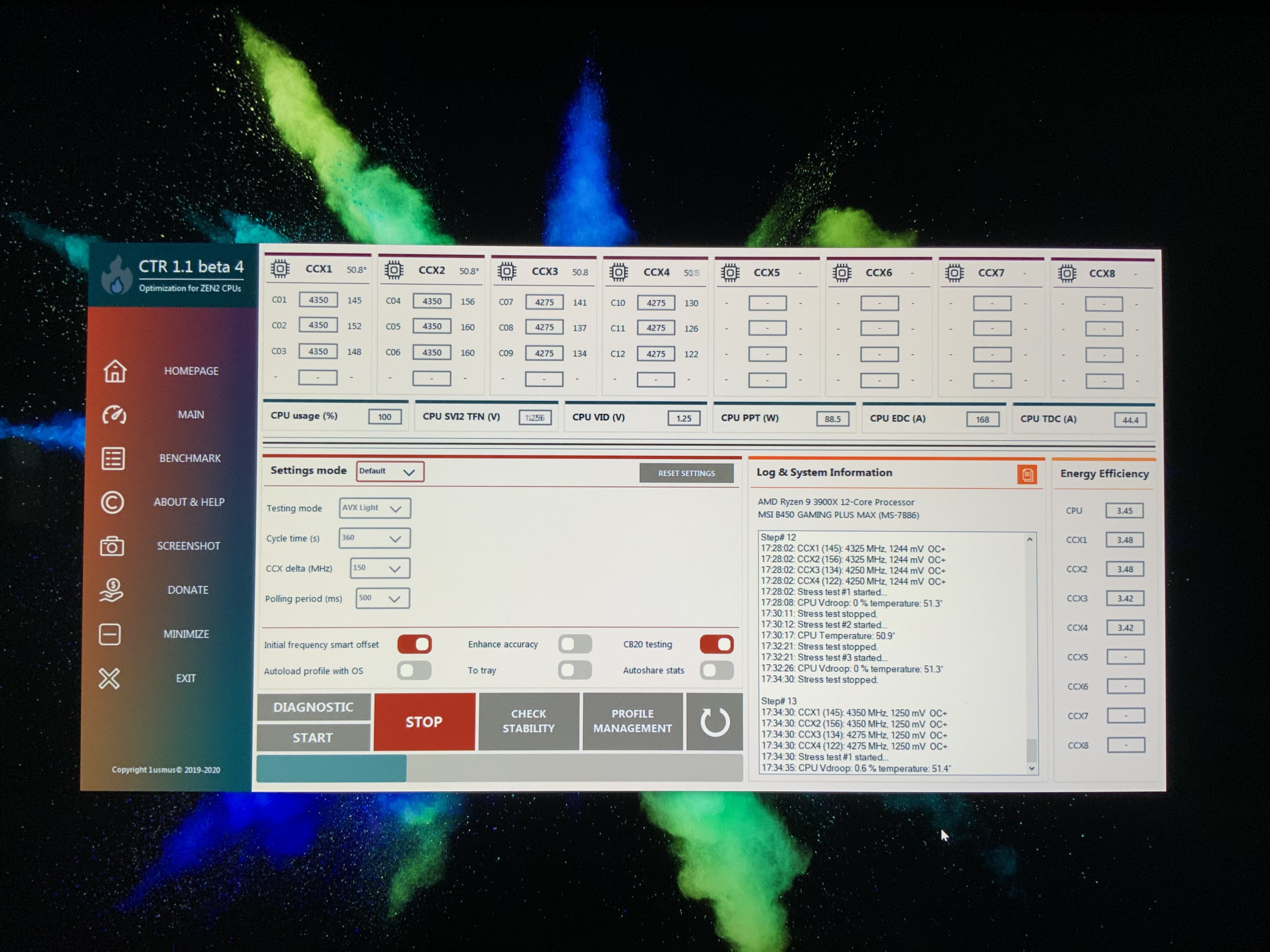

edit jetzt bei Step 13 (siehe Bild )

hab gelesen das geht so lange, bis Fehler auftauchen? Kann man das ungefähr abschätzen ?



[Shock3d]

Bin schon bei step #12 :/



[hRy]

Was liest das Ding jetzt denn aus? IDLE PPT, oder sind das einfach Werte zum vergessen?

Der angegebene PPT Wert stammt aus dem Cinebench Run vom CTR

hab gelesen das geht so lange, bis Fehler auftauchen? Kann man das ungefähr abschätzen ?

Nein, kann man nicht abschätzen.



[DaHell63]

Ich glaub ja viel, aber daß die PPT Werte hier richtig ausgelesen werden glaube ich sicher nicht .



[hRy]

@DaHell63
Ich weiß 🤷🏼‍♂️
Andere Anhaltspunkte haben wir ja leider nicht.
Da muss jeder für sich selbst schon entscheiden was glaubwürdig und möglich ist.

Deiner und @Duvar `s Exemplar bilden wohl schon eine gute Konstante.

Ich mache auch nur die Tabellen aus Eigeninteresse und stelle sie nur zur Verfügung.
Wir können also gerne über Sinn und Unsinn reden, dann passe ich die Tabellen noch an.



[DaHell63]

Aber daran sieht man was für einen Müll das TOOL teilweise ausliest.
Aber schön, daß Du Dir die Arbeit machst .
