Zen 2 optimiert: So funktioniert der ClockTuner for Ryzen (CTR)

[Phantomias88]

• Windows 10 x64 1909-2004 build and newer (type 'winver' to swiftly reveal your OS build)
• AMD Ryzen processor with Zen 2 architecture (Renoir is momentarily not supported);
• BIOS with AGESA Combo AM4 1.0.0.4 (and newer); check with CPU-Z - (download)
• .NET Framework 4.6 (and newer);
• CPU Voltage - Auto (BIOS);
• CPU Multiplier - Auto (BIOS);
• Ryzen Master 2.3 (uses the driver for monitoring) - (download)
• Stable RAM overclocking or stable XMP.
• The motherboard should be based on a chipset 350/370/450/470/550/570.
• SVM (Virtualization) - disabled (in BIOS, but optional)
• Any power profile is compatible with CTR.

von wegen

Beitrag automatisch zusammengeführt: 06.10.2020

das tool läuft- hab dann den max für ccx2- auf 4300 gesetzt und den max für ccx1 auf 4250, die spannung übernommen und die frequenzen manuel im bios eingetragen, bckl fix 100, den ctr gelöscht, bisher stabil
der powerplan ist nur für windows interessant, das tool arbeitet mit jedem powerplan, damit der leistungsstärkere teil der cpu benutzt wird.

Was willst du mir nun damit sagen?

Kennst du die Einstellungen aus dem UEFI:

• Global C-state Control = Enabled
• Power Supply Idle Control = Low Current Idle
• CPPC = Enabled
• CPPC Preferred Cores = Enabled
• AMD Cool'n'Quiet = Enabled
• PPC Adjustment = PState 0

Die haben rein gar nichts mit dem Energiesparplan zu tun sondern mit dem SoC und dem Turbo.
Ich möchte ja nur helfen und nicht rum Prahlen.



[x370Pro]

1usmus Custom Power Plan for Ryzen 3000 Zen 2 Processors

In this article by our resident Ryzen tweaking guru "1usmus" we present a customized power plan for AMD's new Ryzen 3000 processors. The new power plan ensures workloads run on the best cores, which not only increases boost clocks, but also stops threads from bouncing between cores too often.

www.techpowerup.com

nochmal- egal welcher powerplan- die obigen einstellungen sind nicht nötig
es geht um den clocktuner und nicht um den powerplan- gut gemeinte falsche Hilfe stiftet doch nur Verwirrung.



[Phantomias88]

1usmus Custom Power Plan for Ryzen 3000 Zen 2 Processors

In this article by our resident Ryzen tweaking guru "1usmus" we present a customized power plan for AMD's new Ryzen 3000 processors. The new power plan ensures workloads run on the best cores, which not only increases boost clocks, but also stops threads from bouncing between cores too often.

www.techpowerup.com

nochmal- egal welcher powerplan- die obigen einstellungen sind nicht nötig
es geht um den clocktuner und nicht um den powerplan- gut gemeinte falsche Hilfe stiftet doch nur Verwirrung.

Demnach kennst du die Einstellungen nicht, gut dann lass es besser sein.

Ich habe geschrieben es geht um die UEFI Einstellungen und nicht um den Energiesparplan!

Es wird nur in dem Zusammenhang erwähnt, weil die CPU ihr Max Boost nicht erreicht ohne CPPC.



[x370Pro]

CPPC defined in the ACPI spec describes a mechanism for the OS to manage the performance
nach wie vor- sind das die bios -einstellungen für den 1usmus pp-
ohne die crashed der ctr -tuner nicht, der Hilfesuchende hatte das Problem das der ctr nicht läuft, vermutlich instabiler ram, alles auf auto und das Ding läuft- llc nach Beschreibung,
halt doch einfach den Ball flach.
max boost ist mit dem tuner nicht mehr - die cpu läuft fixed. einfaches multi oc.



[Don]

Download ClockTuner for Ryzen (CTR) 1.1 Beta 2



[HansWursT619]

Bei meinem Asus B450-I mit 3700X zeigt CTR weder in der Clock Spalte noch bei VID, PPT, EDC oder TDC irgendwas an, steht immer ne 0.

Woran kann das liegen?



[Holzmann]

Bios aktuell?



[HansWursT619]

Hab noch das 3004 drauf, das hat aber schon die richtige AGESA Version. Werde mal updaten.

Ist eigentlich egal was man bei den PBO Settings im BIOS wählt? Hätte erwartet, das sich das in die Quere kommt.



[Supermax2003]

Also was macht das Programm, es testet Takt mit Spannung. Schmiert der Rechner ab, geht man mit Spannung hoch oder halt Takt runter. Ich hätte gedacht das Programm wäre viel selbstständiger.
Mit meinem 3900x und reference frequency auf 4300MHZ ist der Rechner mit 1250mV abgeschmiert. Jetzt probier ichs mit 1275mV.
Scheinbar hat man dann aber hier den maximalen Takt auch bei der Nutzung von nur einem Kern festgesetzt. Die CPU kann dann scheinbar nicht mehr auf z.B. 4,5ghz takten, wenn nur ein Kern belastet wird?! Schade.
Scheinbar soll das Programm mehrere Schritte erfolgreich durchlaufen und dann kann man das Profil speichern. Schmiert er aber irgendwann ab, wird nichts gespeichert. Wieviele Schritte muss man denn schaffen?



[HansWursT619]

Im Regelfall sollten die Schritte so klein sein, dass es keinen Absturz gibt. Dann läuft er am Stück durch bis etwas hoffentlich stabiles mit minimaler Spannung gefunden ist.
Könnte sein das z.B. dein RAM nicht stabil ist?

Inwiefern man ggf. Boardspannungen noch selber tweaken muss würde mich auch interessieren.



[Sputnik]

Bei meinem Asus B450-I mit 3700X zeigt CTR weder in der Clock Spalte noch bei VID, PPT, EDC oder TDC irgendwas an, steht immer ne 0.

Woran kann das liegen?

Zusätzlich zu den hier schon benannten Grundeinstellungen:
RyzenMaster 2.3 installieren und einmal öffnen.
Im ASUS UEFI die PBO Power Enhancements und evtl. weitere Leistungsoptimierungen vom Board auf Auto oder disabled stellen, LLC auf Level 3 hat bei mir gereicht. Dann die aktuelle CTR Beta3 verwenden ->DiagnosticRun.



[Supermax2003]

Ich hatte XMP halt aktiviert, hab ich mal deaktiviert jetzt. Was übrigens überhaupt nicht funktioniert, ist die Temperaturanzeige. Am Anfang klappts, liegt dann bei 67--68 Grad, aber kurze Zeit später liegt die Temp bei 40 Grad (CTR, Ryzen Master, Aida64 (friert quasi ein, aktualisiert kaum noch)).

Edit: Jetzt lief es besser, aber nichtsdestotrotz schmiert der Rechner ab!! So bringt das Programm ja nichts, danach hat man rein gar nichts gewonnen. Trotzdem lief er sauber bei 4375/4300 durch, dieses Profil würde ich jetzt also gerne speichern und laden, aber geht nicht. Theoretisch könnte ichs jetzt im Bios einstellen, aber da wirds wieder unsauber, da müsste ich wahrscheinlich wieder mehr testen. Ich stell jezt mal bei reference und max. Takt 4300 ein, vielleicht gehts dann.

Edit 2: Da steht jetzt "Calculation of penalties for the final profile" und dann 1256mV und was jetzt? Ich kann kein Profil anlegen und speichern, da ist nichts zu machen, was soll das? Muss ich jetzt im Bios loslegen? Wo kann ich, sei es im Bios oder im Ryzen Master, einstellen, dass der Boost höher liegen darf? Im IDLE möchte ich natürlich weiterhin unter 4ghz anliegen haben.



[x370Pro]

die max freq wurde bei mir für den 3700x mit 4600 angezeigt, hab das runtergestellt auf 4300, komisch ist das einfrieren der Temp- bei mir lief nur RM zum auslesen der Temps. HWI aus.
welche frequenz schritte hast du eingestellt?
welche version vom ctr?



[Supermax2003]

CTR 1.1 beta 2 und als Frequenzschritt 150, wies beim 3900x scheinbar empfohlen wird?! Da könnte ich mal 25 oder so probieren.
Aber wenn ich bei "Reference frequency" 4300 und bei "Max frequency" auch 4300 eintrage, dann müsste ich am Ende doch "Create & apply profile" auswählen können, oder nicht? Aber es geht scheinbar nicht wegen der Meldung "Calculation of penalties for the final profile". Also mal mit mehr Spannung probieren.

P.S. Während Cinebench durchläuft, funktioniert die Temperaturanzeige, danach nicht mehr.

Edit: Bei 1275mV kommt am Ende diesmal: "Calculation of penalties for the final profile" mit 1281mV....aber ich kann nichts speichern oder übernehmen.

Kann man im Ryzen Master den Boosttakt für alle Kerne einzeln regeln, sodass ich bei 6 Kernen 4375 und bei den anderen Kernen 4300 einstellen könnte?!

Edit dos: Scheinbar geht das nicht, also setze ich jetzt im Ryzen Master die 4375 und 4300 fest und speichere es als Profil, welches ich dann jederzeit laden kann.



[Capoe]

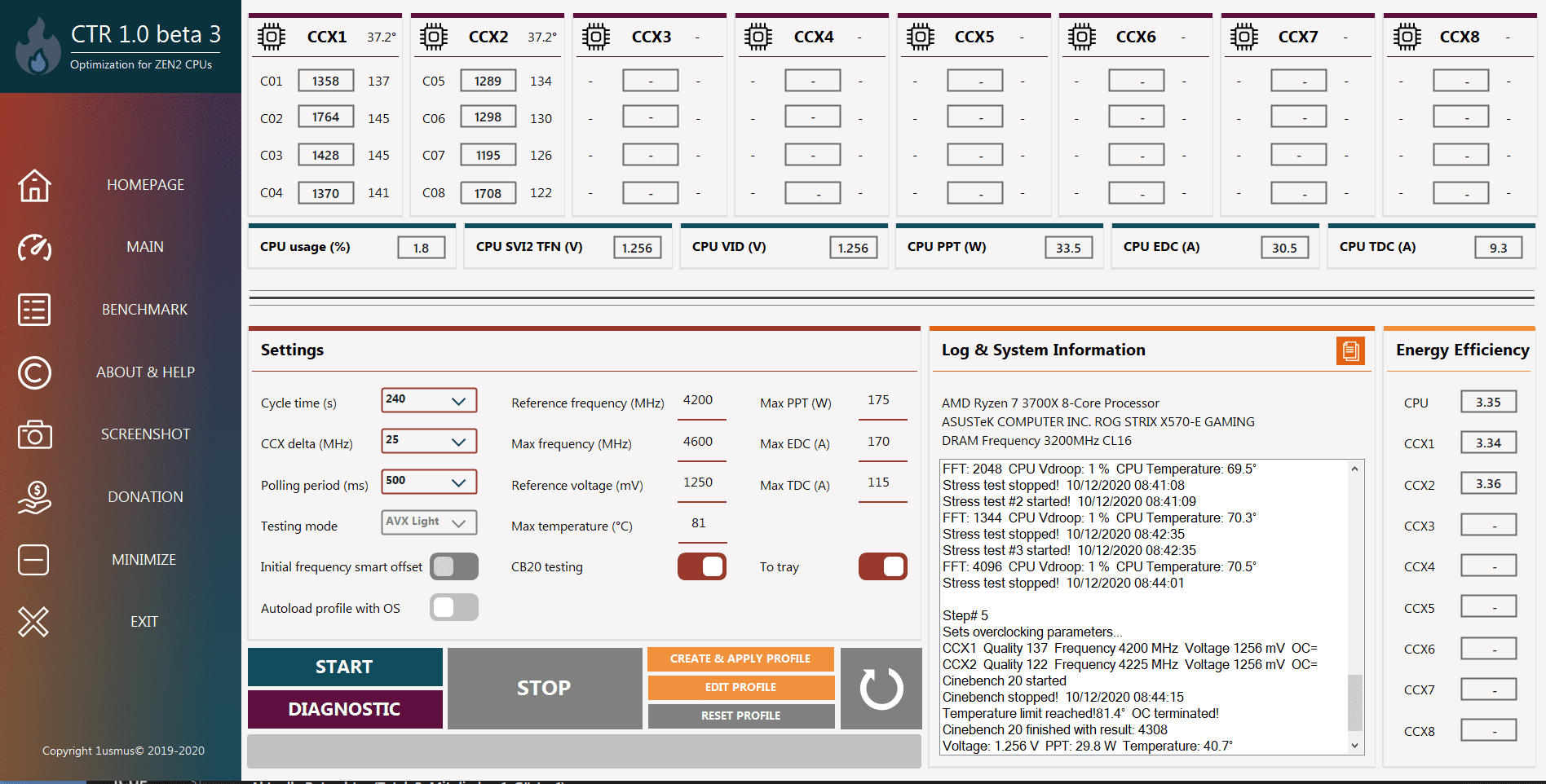

Hallo Zusammen, ich habe das Tool jetzt auch mal ausprobiert, allerdings habe ich das ein oder andere Problem damit:
CPU: X3700
Board: Asus x570 E-gaming
Ram: 3200MHZ standard, erstmal nicht OC
Laut Analyse habe ich ein "Silver Sample"

Nach Analyse Stellt CRT folgende werte ein:

CCX1: 4200 MHz auf 1256 mv
CCX2: 4225 MHZ auf 1256mv

Leider stürzt sowohl CB20 als auch Prime während des 'Testens ab, der Rechner schmiert aber nicht ab. Ich denke die werte sind zu hoch gegriffen. Wie kann ich es hinterlegen, dass er den Takt nicht so hoch anpasst, oder kann es noch andere Gründe geben?

Edit: Wenn ich die Prozessprio von CB20 auf Echtzeit setze läuft der Benchmark durch, ab Prio High beendet das Programm kurz vor Fertigstellung. Mit Umstellung auf Echtzeit erreiche ich knapp 5100 Punkte



[x370Pro]

im Fenster - log steht temperatur limit erreicht oc- terminated- die cpu rennt ins Temperatur Limit- hier läuft der unter Wasser und geht grad bis 65°
evtl hilft es die max frequence runter zu stellen steht ja auf 4600, evtl 4200.

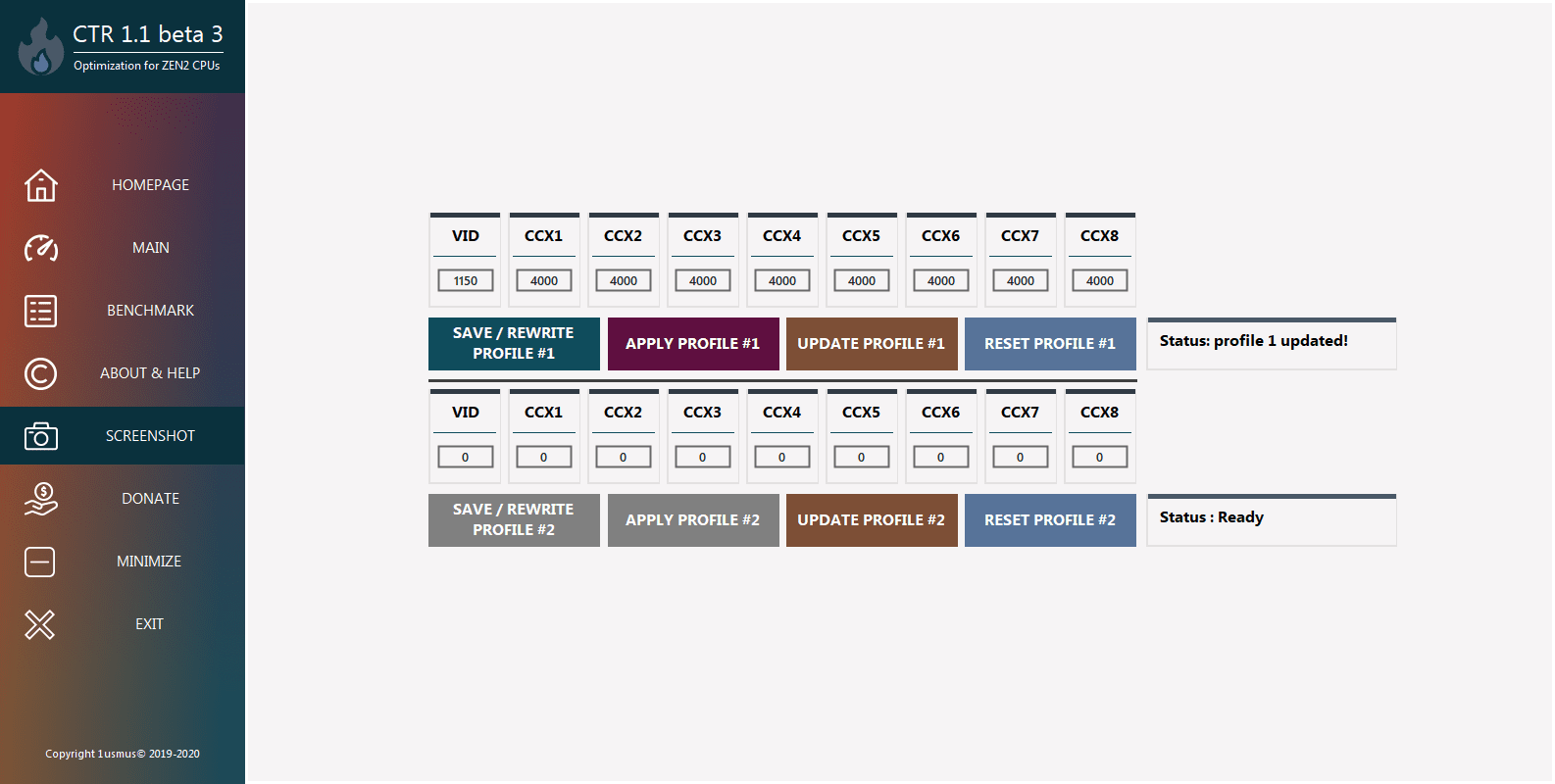

unter profile kann man die frequenz und die spannung einstellen und speichern, im ctr
@Supermax2003 - was da mit dem 3900x läuft keine Ahnung, hab leider keinen,, ist ja noch eine Betaversion



[Capoe]

im Fenster - log steht temperatur limit erreicht oc- terminated- die cpu rennt ins Temperatur Limit- hier läuft der unter Wasser und geht grad bis 65°
evtl hilft es die max frequence runter zu stellen steht ja auf 4600, evtl 4200.
unter profile kann man die frequenz und die spannung einstellen und speichern, im ctr
@Supermax2003 - was da mit dem 3900x läuft keine Ahnung, hab leider keinen,, ist ja noch eine Betaversion

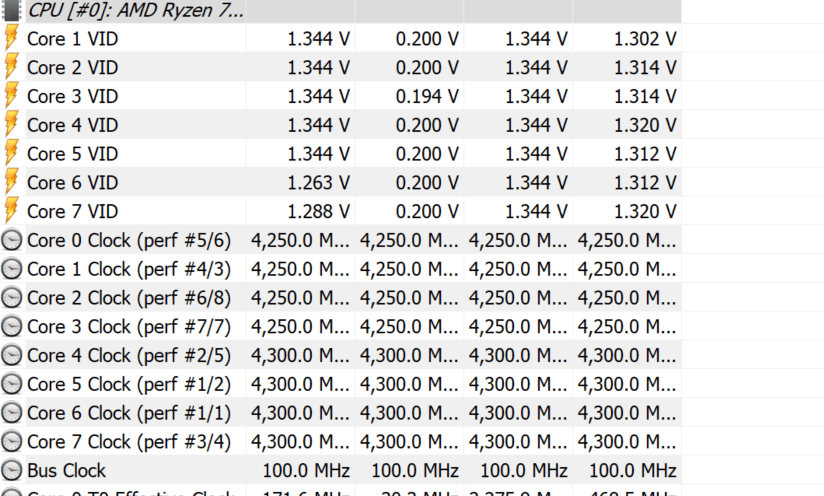

was ich irgendwie nicht verstehen kann den HWInfo gibt wesentlich weniger temperatur aus, auch Ryzen master gibt weniger aus. Das problem tritt auch auf wenn ich den takt manuell auf beiden kernen um 100 MhZ senke.. . vielleicht ist das ganze noch nicht so ausgereift wie erhofft.

ich hatte es auch schonmal durchlaufen lassen bis zum step 10 und alle werte wurden erfolgreich getestet und gesetzt, trotzdem rauscht CB20 und Prime vor allem wenn man auf Small stellt ab



[DaHell63]

Prime95 Small/Smallest FFTs AVX2 stellt ja eine enorme Anforderung an die CPU, die man so auch nicht erreicht.
CB20 dürfte allerdings kein Problem machen.



[Ragnar1337]

Hat zufällig schon jemand geschaut was aus einem 3800XT noch rauszuholen ist?



[hRy]

@Capoe
Die Temperaturen steigen beim CB rasant an.
Das eingestellte Temperaturlimit im CTR greift dann ein.
Bei mir hatte ich 95°C während CB, manchmal auch je nach OC über 100°C, und nur 65°C während der Benchversuche von CTR.



[Kammi]

***ClockTuner for Ryzen 1.1 beta 2 by 1usmus***
AMD Ryzen 5 3600 6-Core Processor (870F10)
ASUSTeK COMPUTER INC. TUF GAMING B550-PLUS
BIOS ver. 1004 SMU ver. 46.63.00
DRAM speed 3800 MHz
10/14/2020 12:59:52



AVX Light mode
Cycle time: 240000 ms
Reference frequency: 4250 MHz
CCX delta: 25 MHz
Reference voltage: 1175 mV
Target voltage: 1175 mV


Cinebench 20 started
Cinebench 20 finished with result: 3584
Voltage: 1.285 V PPT: 88 W Temperature: 67.7°
Manual overclocking mode enabled

Step# 1
13:01:59: CCX1 (119): 4250 MHz, 1175 mV OC+
13:01:59: CCX2 (130): 4250 MHz, 1175 mV OC+
13:01:59: Stress test #1 started...
13:02:05: FFT: 1344 CPU Vdroop: 1.6 % temperature: 65°
13:03:26: Stress test stopped.
13:03:27: Stress test #2 started...
13:03:32: FFT: 1344 CPU Vdroop: 1.6 % temperature: 65.6°
13:04:53: Stress test stopped.
13:04:54: Stress test #3 started...
13:04:59: FFT: 1344 CPU Vdroop: 1.6 % temperature: 65.8°
13:06:21: Stress test stopped.

Step# 2
13:06:22: CCX1 (119): 4250 MHz, 1169 mV OC+
13:06:22: CCX2 (130): 4250 MHz, 1169 mV OC+
13:06:22: Stress test #1 started...
13:06:27: FFT: 1344 CPU Vdroop: 1.6 % temperature: 65.4°
13:07:49: Stress test stopped.
13:07:49: Stress test #2 started...
13:07:54: FFT: 1344 CPU Vdroop: 1.6 % temperature: 65.3°
13:09:16: Stress test stopped.
13:09:17: Stress test #3 started...
13:09:22: FFT: 1344 CPU Vdroop: 1.1 % temperature: 65.4°
13:10:44: Stress test stopped.

Step# 3
13:10:44: CCX1 (119): 4275 MHz, 1175 mV OC+
13:10:44: CCX2 (130): 4275 MHz, 1175 mV OC+
13:10:44: Stress test #1 started...
13:10:49: FFT: 1344 CPU Vdroop: 1 % temperature: 65.9°
13:12:10: Stress test stopped.
13:12:11: Stress test #2 started...
13:12:16: FFT: 1344 CPU Vdroop: 1.6 % temperature: 66.5°
13:13:37: Stress test stopped.
13:13:38: Stress test #3 started...
13:13:43: FFT: 1344 CPU Vdroop: 1.6 % temperature: 66.1°
13:15:04: Stress test stopped.

Step# 4
13:15:05: CCX1 (119): 4275 MHz, 1169 mV OC+
13:15:05: CCX2 (130): 4275 MHz, 1169 mV OC+
13:15:05: Stress test #1 started...
13:15:10: FFT: 1344 CPU Vdroop: 1.6 % temperature: 65.8°
13:16:31: Stress test stopped.
13:16:32: Stress test #2 started...
13:16:37: FFT: 1344 CPU Vdroop: 1.6 % temperature: 65.6°
13:17:58: Stress test stopped.
13:17:59: Stress test #3 started...
13:18:04: FFT: 1344 CPU Vdroop: 2.1 % temperature: 65.4°
13:19:26: Stress test stopped.

Step# 5
13:19:26: CCX1 (119): 4300 MHz, 1175 mV OC+
13:19:26: CCX2 (130): 4300 MHz, 1175 mV OC+
13:19:26: Stress test #1 started...
13:19:31: FFT: 1344 CPU Vdroop: 1.6 % temperature: 65.9°
13:20:53: Stress test stopped.
13:20:53: Stress test #2 started...
13:20:58: FFT: 1344 CPU Vdroop: 1.6 % temperature: 65.8°
13:22:20: Stress test stopped.
13:22:20: Stress test #3 started...
13:22:25: FFT: 1344 CPU Vdroop: 1.6 % temperature: 66.2°
13:23:46: Stress test stopped.

Step# 6
13:23:47: CCX1 (119): 4300 MHz, 1169 mV OC+
13:23:47: CCX2 (130): 4300 MHz, 1169 mV OC+
13:23:47: Stress test #1 started...
13:23:52: FFT: 1344 CPU Vdroop: 1.1 % temperature: 65.5°
13:25:13: Stress test stopped.
13:25:14: Stress test #2 started...
13:25:19: FFT: 1344 CPU Vdroop: 1.6 % temperature: 65.5°
13:26:40: Stress test stopped.
13:26:41: Stress test #3 started...
13:26:46: FFT: 1344 CPU Vdroop: 1.6 % temperature: 65.7°
13:28:08: Stress test stopped.


Calculation of penalties for the final profile:
13:28:08: CCX1 (119): 4275 MHz, 1175 mV OC+
13:28:08: CCX2 (130): 4275 MHz, 1175 mV OC+
Cinebench 20 started
Cinebench 20 finished with result: 3829
Voltage: 1.175 V PPT: 76.8 W Temperature: 62.7°


Stability check!
13:30:04: FFT: 1344 CPU Vdroop: 1.6 % temperature: 65.4°
13:50:23: Stress test stopped.
System completely stable!
Exception, problems with stress test!
System.ComponentModel.Win32Exception (0x80004005): Zugriff verweigert
at System.Diagnostics.Process.Kill()
at Nemesis_UIv2.MAIN.<Terminate>b__67_0()
System completely stable!



[DaHell63]

Angeblich kann man alle XT so optimieren .

https://twitter.com/1usmus/status/1316003668282544129

My sample is not exclusive, all XT samples show phenomenal result



[Maricool]

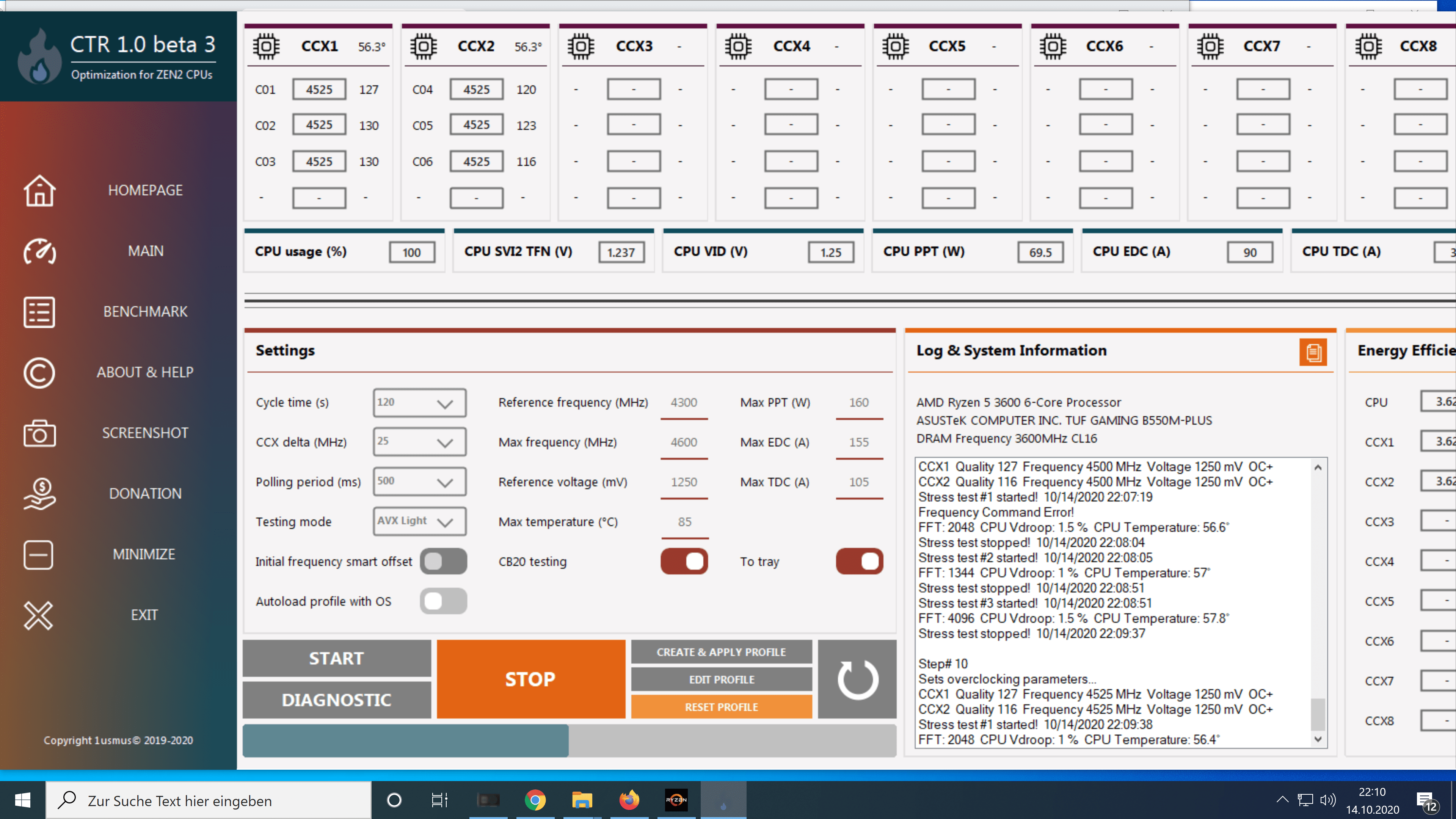

Habe vorhin meinen neu erworbenen Ryzen 3600 mit dem Clocktuner getestet. Sah von den Werten her nach einer Prozessorkrücke aus, lief dann aber mit 1,25v bis 4525 Mhz. Bei 4550 Mhz kam der Absturz. Hat noch jemand anderes solche Erfahrungen mit den 2020er Ryzen 3000 gemacht?



[DaHell63]

Die @4525MHz kannst Du mit einem CB20 Run verifizieren, mit offener HWI? Und wie sind die Punkte?
Das TOOL zeigt ja gerne hohe Taktraten .



[Kammi]

@Maricool
ist das Platinum?



[Maricool]

Die @4525MHz kannst Du mit einem CB20 Run verifizieren, mit offener HWI? Und wie sind die Punkte?
Das TOOL zeigt ja gerne hohe Taktraten .

Hier mal der erste Run mit Standardwerten

Der nächste Run mit 4500Mhz

Und hier sieht man, dass die 4500Mhz auch während des Runs erreicht werden

Beitrag automatisch zusammengeführt: 15.10.2020

@Maricool
ist das Platinum?

Keine Ahnung, mir dauerte die Diagnose zu lange und bin daraufhin direkt zum testen gegangen. Lasse die Diagnose jetzt aber mal laufen und sage dir bescheid

Update:

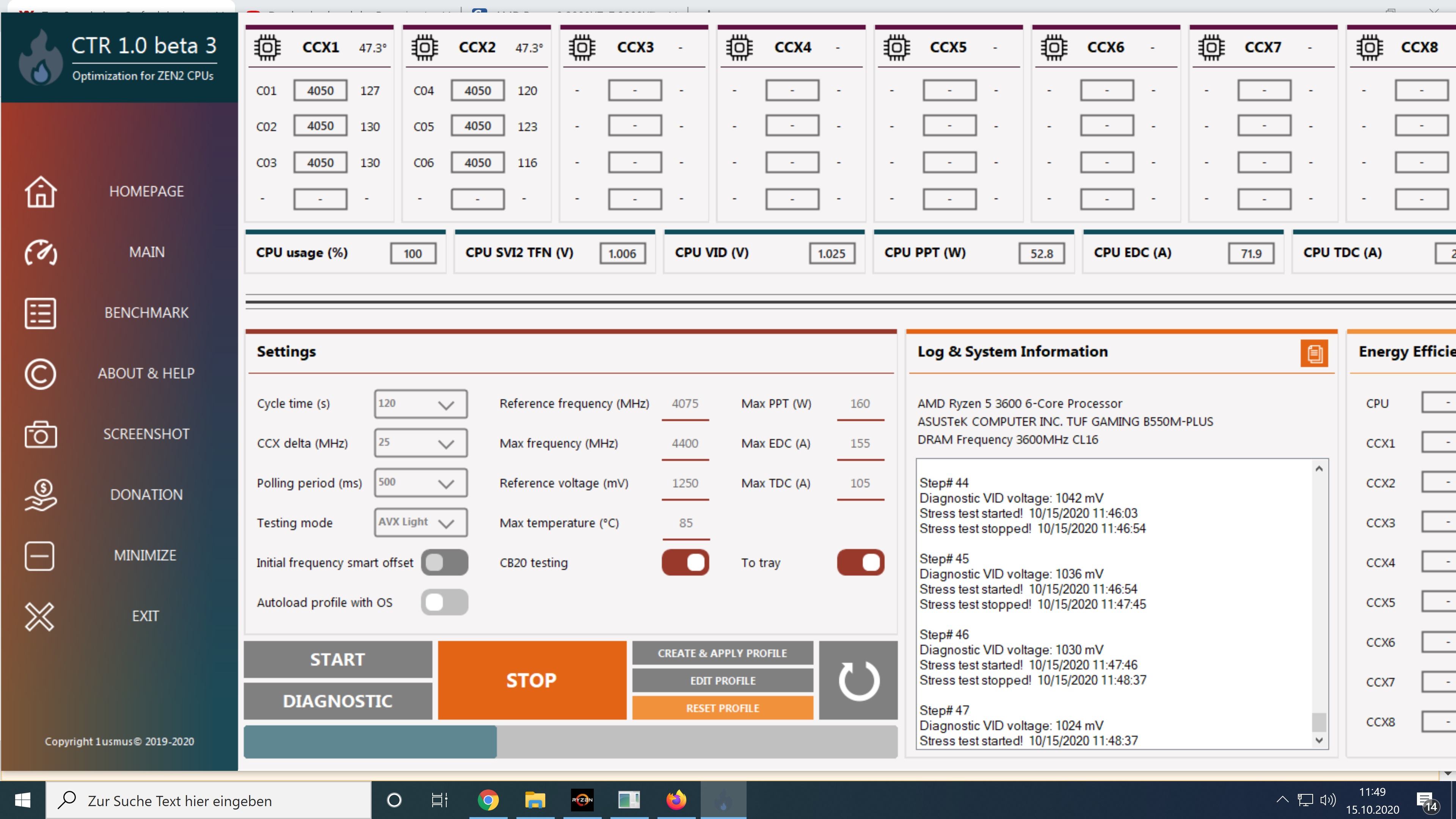

Bin jetzt bei Step #47. Wie lange geht das denn sonst noch so in der Regel? oO

Update 2:
PC stürzte bei Step #51 oder #50 ab bei 4050 Mhz 1000mv. Wieso geht bei manchen die Diagnose nur 19 Steps und bei mir so lange?

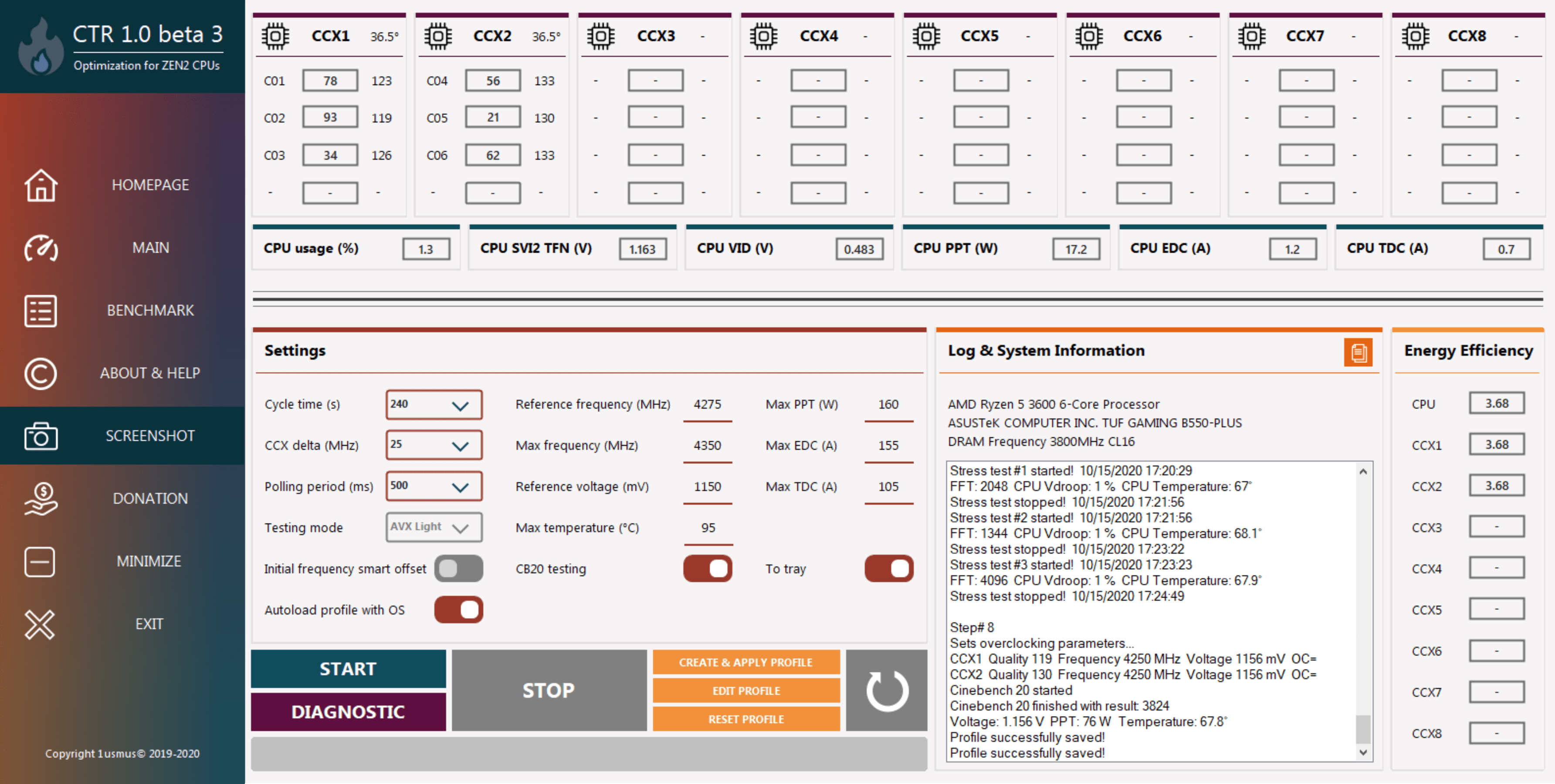

Update 3 und kleine Zusammenfassung meiner Test:
Habe jetzt noch zwei weitere Durchläufe gemacht. Alle Ergebnisse sind Allcore-Werte und stabil:
4500 Mhz bei 1,25v
4350 Mhz bei 1,15v
4100 Mhz bei 1,07v (bei 1,06v kamen direkt fehler)



[P4LL3R]

Willst du tauschen? Meiner schafft nur 4025/4050Mhz ... Aber egal, ein Grund mehr demnächst den 5900X zu kaufen.



[Supermax2003]

Also ich nutze das Programm jetzt nicht für die automatische Übertaktung, sondern ich geh selbst den jeweiligen Schritt nach oben und schaue, ob das Programm durchläuft. Danach übernehme ich die Einstellungen im Bios
Aktuell 4425/4350 mit 1,28V. Idle genehmigt sich mein 3900x normalerweise 1,4-1,5V und bei Spielen meistens 1,35-1,4V, also liege ich klar drunter mit höherem Takt, schön



[Kammi]

wird langsam, der Verbrauch ist insgesamt niedriger als bei stock-undervolting



[Don]

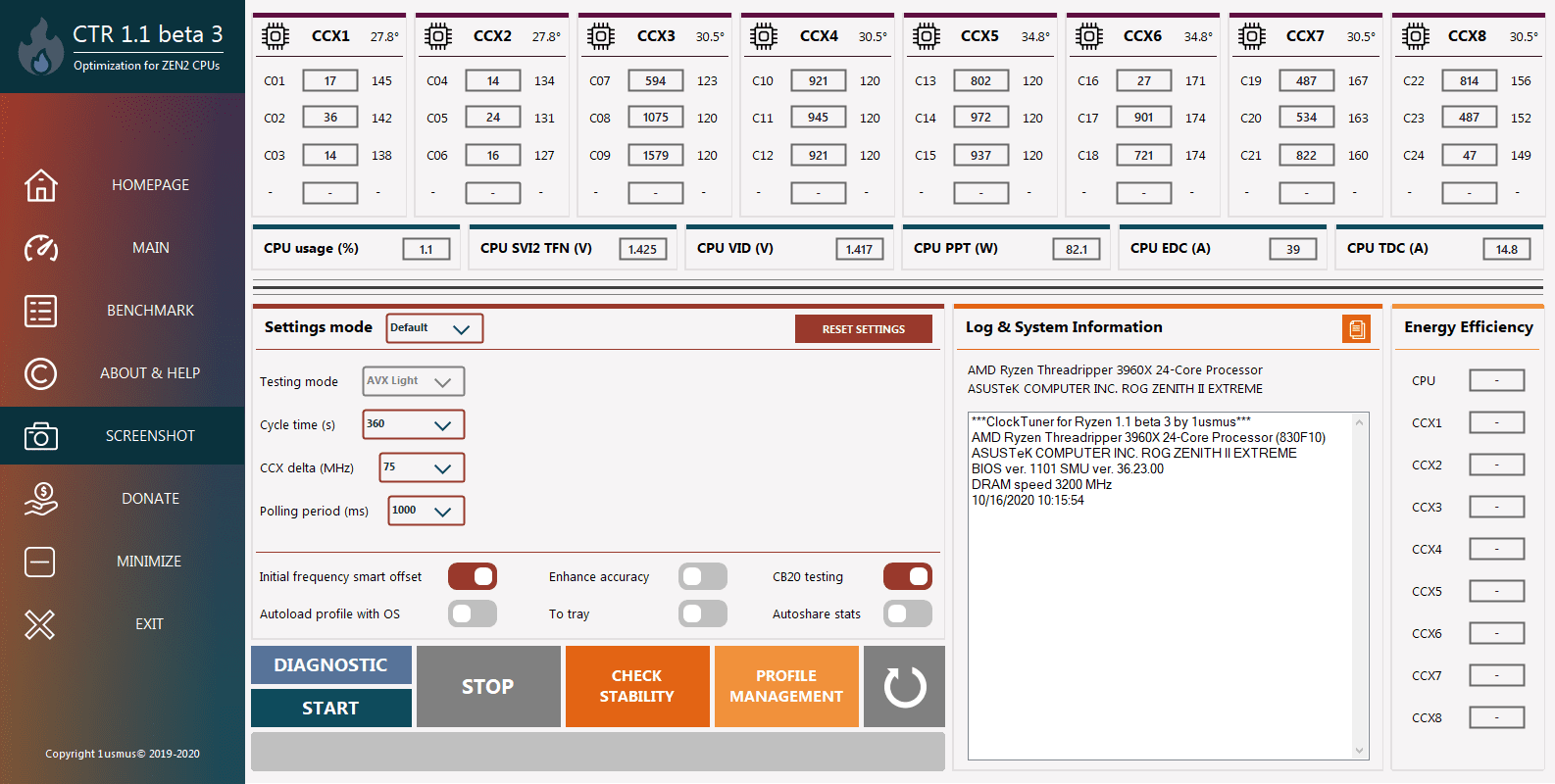

Download CTR 1.1 Beta 3
