Ausgangsspannungen
Werbung
Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 % von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.
Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.
be quiet! Pure Power 10 600W CM

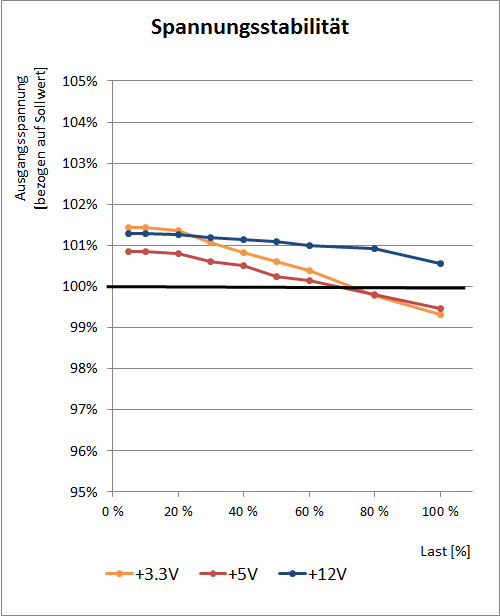

Beim Thema Spannungsregulierung unter gleichmäßig verteilter Last kann das be quiet! Pure Power 10 600W CM eine für diese Klasse sehr gute Performance zeigen. Die Nebenspannungen fallen über den Lastbereich nur um 2,1 % bzw. 1,4 % ab, womit sich das Pure Power 10 in der Einsteigerklasse schon sehen lassen kann. Auf 12V-Seite beträgt die Schwankungsbreite im Bereich von zehn Prozent Last bis Volllast nur vergleichsweise geringe 0,7 %, was ebenfalls lobenswert ist. Gegenüber der Vorgängerrevision kann das nun mit DC-DC-Technik ausgestattete be quiet! Pure Power 10 600W CM mit sichtbar besser ausgeregelten Ausgangsspannungen punkten. Insbesondere die 12V-Seite scheint von der nun voneinander unabhängig geregelten Spannungsregelung profitieren.

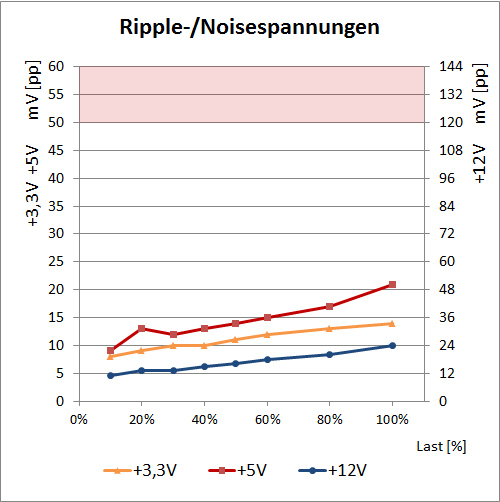

Sehr gut sieht die Lage bei den Ripple-/Noise-Spannungen aus. Das be quiet! Pure Power 10 600W CM kann mit max. 14 bzw. 21 mV(pp) auf 3,3 Volt und 5 Volt angenehm niedrige Werte zeigen, und auch die 12V-Seite bietet mit max 24 mV(pp) einen ausgesprochen niedrigen Wert, der ebenso weit unterhalb des erlaubten Maximalwertes liegt. Auch hier ist eine deutliche Verbesserung gegenüber dem Vorgängermodell aus der Pure Power 9 Serie festzustellen.
Das be quiet! Pure Power 10 600W CM kann im Bereich Qualität der Ausgangsspannungen eine sehr gute Figur abgeben und zeigt keinerlei Schwächen. Die Spannungen sind für diese Klasse exzellent ausgeregelt und die Ripple-/Noisespannungen sind ebenfalls als sehr gut zu bezeichnen.
