Chieftronic PowerPlay 850W im Test

Gutes Netzteil mit kleinen Schwächen - Benchmarks - Spannungsstabilität und Ripple-/Noisespannungen

Ausgangsspannungen

Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 % von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.

Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.

Ein bei Netzteilen wichtiges Thema ist die Spannungsregulierung, d.h. wie gut es das Netzteil schafft, über den kompletten Lastverlauf eine möglichst konstante Ausgangsspannung zu halten. Wobei anzumerken ist, dass heutige Markennetzteile in dieser Beziehung allesamt zu empfehlen sind. Früher hingegen sind uns doch gelegentlich einmal Modelle untergekommen, die es nicht geschafft haben, ihre Ausgangsspannungen im vom ATX Design Guide festgelegten Toleranzbereich zu halten.

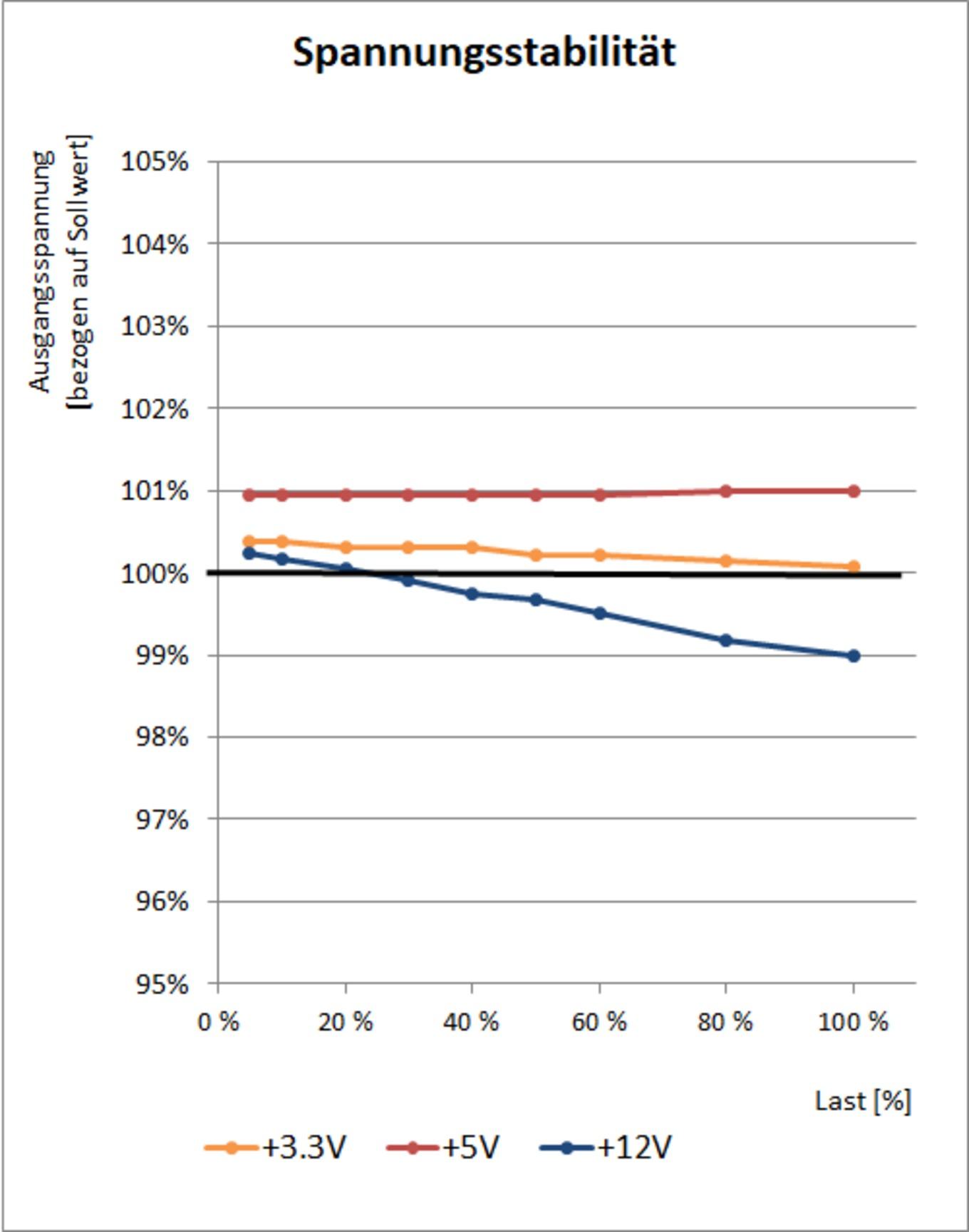

Das Chieftronic PowerPlay 850W kann hier eine insgesamt gute Performance zeigen. Die Nebenspannungen fallen im Lastverlauf nur um geringe um 0,3 % bzw. 0,1 % ab, auf der 12-V-Seite sieht die Lage mit 1,2 % ebenfalls recht gut aus.

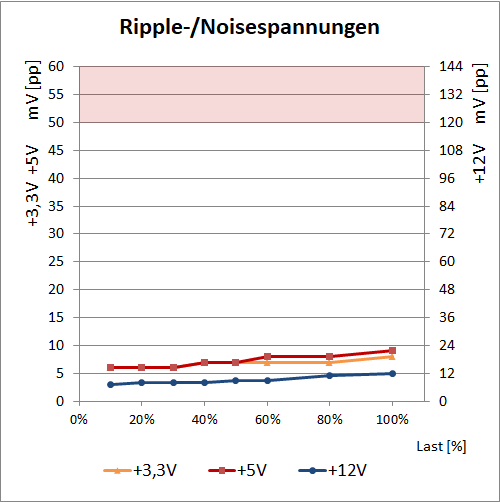

Bei den Ripple-/Noisespannungen sieht die Lage auch erfreulich gut aus. Mit bis zu 8 mV(pp) bzw. 9 mV(pp) werden auf den Nebenspannungen Werte erreicht, mit denen sich auch ein High-End-Netzteil noch sehen lassen kann. Auf 12 V werden in der Spitze 12 mV(pp) erreicht, was ebenfalls ein hervorragender Wert ist.

Das Chieftronic PowerPlay 850W kann bzgl. seiner Ausgangsspannungen ein sehr gutes Bild abgeben. Von dieser Seite her ist das Chieftronic PowerPlay 850W also zu empfehlen und kann problemlos mit Oberklasse-Modellen anderer Premium-Marken mithalten.
