ich kann vielleicht noch was interessantes erwähnen bezüglich Gigabyte X570 Aorus Elite
werde mir ja auf den Chipsatz einen Wasserkühler bauen
mir hatte im UEFI Sorgen gemacht, dass man die Warnung für den PCH-Lüfter nicht abschalten/einstellen kann
dachte nachher will das Board nicht starten oder erst nach einer Quittierung durch Tastendruck, was es dann mit der Fernwartung erschwert hätte
aber das interessiert das Board wohl nicht, ohne eine Meldung trotzdem durchgestartet

ich hab mir von Anfitec Wasserkühler machen lassen
das bedeutet für das Gigabyte X570 Aorus Elite (und damit auch das WiFi) exisiteren nun Wasserkühler für beide VRMs und den Chipsatz
falls das interessant ist

ich selber hatte noch folgendes gemessen gehabt:
VRM1 hat Diagonal ~102mm, VRM2 hat ~81/82mm und der Chipsatzkühler ist rechteckig mit 50mm auf der langen Seite, kurze Seite ~47,5mm und Diagonal sind wir dann bei fast 69mm

Hat jemand n paar Temperaturen vom PCH mit CPU und GPU Wassergekühlt? Hab Grad bisschen gestöbert und gelesen das die hohen Temperaturen eher von der GPU kommen (luftgekühlt), kann das jemand bestätigen?

Glaube hab mich bisschen bescheiden ausgedrückt. Meinte aufjedenfall alles unter Wasser bis auf den PCH :)

MadAd schrieb:
Hat jemand n paar Temperaturen vom PCH mit CPU und GPU Wassergekühlt? Hab Grad bisschen gestöbert und gelesen das die hohen Temperaturen eher von der GPU kommen (luftgekühlt), kann das jemand bestätigen?
Zum Vergrößern anklicken....
Ca. 55 Grad aufem Aorus Master, Lüfter ist zum Glück aus wenn man im BIOS Silent einstellt.

Ich hoffe das bald jemand Alternative Passivkühler anbietet, wakühler braucht der Chipsatz nicht und bei würde es ein Chaos mit den Schläuchen geben...

Gesendet von meinem ONEPLUS A6013 mit Tapatalk

Zuletzt bearbeitet:
Hat noch jemand das Gigabyte Elite und das Problem mit Mausfreeze und mehrfach Enter im UEFI?
vielleicht auch das gleiche Problem mit anderem Board

Hab das Board auch aber keine Probleme diesbezüglich.

schon verrückt
aber ich bin da nicht der einzige mit diesen Problemen...

Hab das Board auch und keine Probleme.

Gesendet von meinem SM-A750FN mit Tapatalk

jetzt geht auch wieder
kann BIOS komplett zurücksetzen und er hat den Fehler nicht
dafür die GPU das Problem das auf Displayport nur Windows geht, kein UEFI
also mit dem Rechner hab ich echt nur Probleme....

'Günstiger' ROG-Einstieg: ASUS ROG Strix X570-E Gaming im Test - Hardwareluxx



WWW Reviews - ASRock Special


Bonus: RAM-OC auf AMD Ryzen 3000 im Test @ ComputerBase

Werde die PV Links gleich ergänzen. Die Produktseite zum ASrock X570 Creator ist nun auch verlinkt.

Upload für den Startbeitrag:

ASRock X570 Creator.jpg

Edit: Preisvergleichs-Links für alle ASRock Modelle aktualisiert
Edit2: Links für Biostar X570GT und MSI X570-A Pro ebenfalls ergänzt

Zuletzt bearbeitet:
Spricht eigentlich irgendwas gegen das Gigabyte X570 Aorus Pro? :confused:

F|Marsman schrieb:
Spricht eigentlich irgendwas gegen das Gigabyte X570 Aorus Pro? :confused:
Zum Vergrößern anklicken....
Nein, was sollte denn?

Die Ausstattung liegt irgendwo im Mittelfeld wie auch der Preis. Sieht nach einem soliden Board aus.
In den Reviews gab es ja auch keine größeren Kritikpunkte, soweit ich das überflogen hatte...

Ich habe auch das Aorus Pro.
Das einzige was mich an ihm stört ist, dass man Takt nur in 1er Schritten verändern kann (100 MHz --> 101 MHz) und dass er default nur mit 99,8 MHz läuft.
Außerdem boostet mein Ryzen mit dem Pro niedriger als mit dem Master or Xtreme.
Im Singlethread merke ich kaum unterschied, Cinebench deckt sich auch mit den anderen Ergebnissen, aber im Multithread kacke ich richtig ab.
Da boostet der 3800X nur auf 4090-4100 MHz und ich kann kaum die 4900 Punkte knacken.
Andere Leute mit einem 3700X (und z.B einem Taichi) erreich sogar leicht höhere Werte.

Achtung, es gibt keinen BIOS Switch, aber es sind 2 BIOS Chip verbaut.
Es kann sein, dass bei Boot Problemen willkürlich das andere BIOS aktiviert wird und somit deine Profile weg sind. Also am besten dein Hauptprofil auf einem USB Stick speichern.

Achja, das günstigere Elite hat einen besser platzierten Chipset Lüfter als das Pro, Ultra und Master.

Ed: übersehen dass hier nur 3rd gen ist

Zuletzt bearbeitet:
Ich ja einen Ryzen 2700x mit Biostar X570GT8 und 2x16 GB DR CL14 (aus meiner Systemliste) kombiniert. Habt ihr das schon mal getestet? Die DDR-3200 bekomme ich erst einmal mit Standardtimings nicht stabil, staeneig wird Boottraining bei Start durchgeführt und Performance ist in Latenz definitiv schlechter. (67ns anstatt 65ns) Das älteste BIOS mit 1.0.0.3 ABB ist geflashed. Läuft euer Ryzen 2000 auch so mau? (wenn ihr so eine Konfig verwendet)

Zuletzt bearbeitet:
Powl schrieb:
Ahoi,

hier scheinen ja einige VRM Spezialisten zu geistern. Hab heute ein AM4 OEM Board in die Hände bekommen und versuche gerade die VRM zu bewerten.
Es ist ein Medion (OEM ist ECS) P2A4-EM B350 µATX.

VRM sieht wie folgt aus:
- Renesas ISL6377 Controller,
- darunter 4 (?) CPU (?) Phasen mit jeweils einem combined HS/LS Mosfet, Modell Sinopower SM7340EHKP (Rating: CH1 30V/31A, CH2 30V/56A),
- drüber 2 (?) SOC (?) Phasen mit jeweils einem SM4507NH (30V/60A) + SM4504NH (30V/70A).

Layout siehe auch:
PLYTA-GLOWNA-PC-MEDION-P2A4-EM1000-AMD-B350-MS

Nun hab ich mich selbst bisher wenig mit VRM im Detail auseinander gesetzt abgesehen von ein paar Buildzoid Videos und hier mal die Listen nach meinen Boards zu durchforsten.
Ist also die Frage, was taugt die VRM von dem Board? Brauchbar für sowas wie zB nen 1800X? Sind die VRMs zumindest mittelmäßig oder billiger OEM Schrott?
Zum Vergrößern anklicken....

falscher Thread
[Übersicht] PGA AM4 Mainboard VRM Liste - Seite 52


Zuletzt bearbeitet:
Danke für dein Feedback.

In den meisten modernen Browsern ist eine Übersetzung nur genau einen Klick entfernt und deshalb verlinkte ich die Reviews auch als Direktlink. Das betrifft übrigens auch diverse andere hier angegebene Webseiten, wenn man nicht gerade mehr als ein dutzend Sprachen lesen kann und versteht. Wenn du also nicht nur Informationen aus den immergleichen Hand voll Quellen willst, würde ich dir ein entsprechendes Plugin empfehlen.

Also Firefox bietet mir keine Übersetzung an oder ich habe diese einfach noch nicht gefunden.

Mal nen paar Bilder und Maße zum Gigabyte Aorus Pro.
Also ne Grafikkarte mit 2 oder 3 Slot Kühler würde den Chipsatzlüfter fast gänzlich überdecken. Wird auch mit'm Wasserkühler eng.
Ich werde ne flexible Riserkarte benutzen daher ist mir der Platz relativ egal. Trotzdem ziemliches Design FAIL :stupid:
Warum man mit der I/O-Blendenabdeckung allerdings den halben VRM Kühlkörper verdeckt erschließt sich mir nicht und der LED Streifen da drin wird auch nur von einer SMD-LED direkt auf dem Board angestrahlt.

Nur zu Demonstrationszwecken verbaut..



Chipsatz Lochabstand 50x43mm, diagonal 65-66mm. Lochabstand VRM CPU 99mm (links vom Sockel), VRM SOC 94mm (oben). Lochdurchmesser ist überall 4mm.


OC nur mit Matisse: ASRock X570 Phantom Gaming X im Test - Hardwareluxx



forenleser0815 schrieb:
Also Firefox bietet mir keine Übersetzung an oder ich habe diese einfach noch nicht gefunden.
Zum Vergrößern anklicken....
Dann hast du offenbar noch keines der verfügbaren Addons installiert.

F|Marsman schrieb:
Mal nen paar Bilder und Maße zum Gigabyte Aorus Pro...

Chipsatz Lochabstand 50x43mm, diagonal 65-66mm. Lochabstand VRM CPU 99mm (links vom Sockel), VRM SOC 94mm (oben). Lochdurchmesser ist überall 4mm.
Zum Vergrößern anklicken....
Danke für die Bilder und das Ausmessen. Ist in der Tabelle eingetragen und verlinkt.

Zuletzt bearbeitet:
F|Marsman schrieb:
Mal nen paar Bilder und Maße zum Gigabyte Aorus Pro.
Also ne Grafikkarte mit 2 oder 3 Slot Kühler würde den Chipsatzlüfter fast gänzlich überdecken. Wird auch mit'm Wasserkühler eng.
Ich werde ne flexible Riserkarte benutzen daher ist mir der Platz relativ egal. Trotzdem ziemliches Design FAIL :stupid:
Warum man mit der I/O-Blendenabdeckung allerdings den halben VRM Kühlkörper verdeckt erschließt sich mir nicht und der LED Streifen da drin wird auch nur von einer SMD-LED direkt auf dem Board angestrahlt.
Zum Vergrößern anklicken....
Hab so ziemlich das gleiche mit dem Gigabyte Auros Pro vor (gefällt mir Preislich und Ausstattungstechnisch bisher am besten).
Eine Frage zum Chipsatzkühler, ist der Selfmade oder etwas käuflich erwerbbares?
Ich hoff zwar dass, bis ich mir das Zeug gegen Ende Jahr anschaffe, jemand eine gescheite passive Lösung anbieten kann aber...


Anhänge

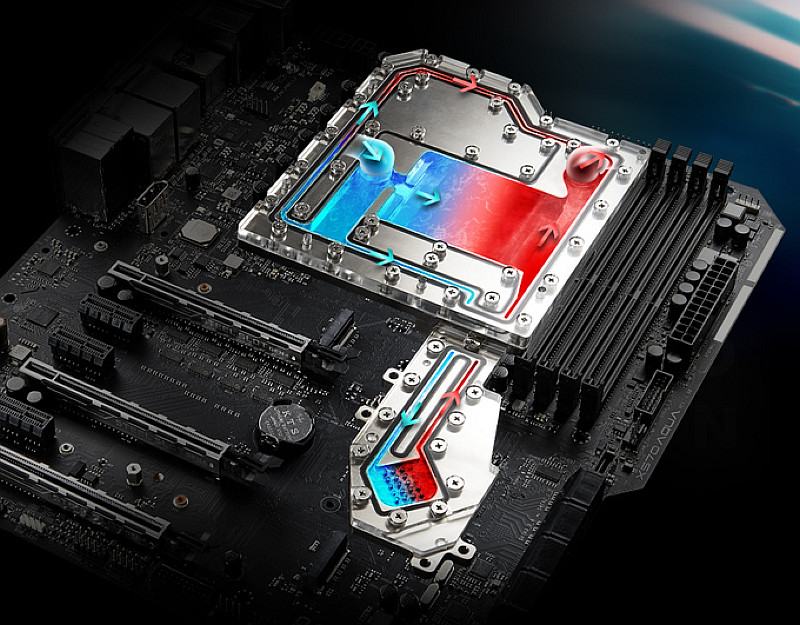

  • ASRock_X570_Aqua_6.jpg
