[Sammelthread] AMD K7 - Sockel A (462)

[Tzk]

Sehr schönes Ergebnis. 263Mhz sind auch vorzeigbar. Allerdings sehen die AIDA Werte unterirdisch aus… ist der KT600 was das angeht echt so schlecht?



[digitalbath]

Allerdings sehen die AIDA Werte unterirdisch aus… ist der KT600 was das angeht echt so schlecht?

Das ist eine gute Frage. Es sieht zumindest so aus. Ich hoffe, dass ich noch was in den Einstellungen / PCI register einstellen kann. Man muss bedenken, dass ich oben mit CL2,5 getestet habe.
Die AIDA Werte sehen bei SIS auch ähnlich ernüchternd auch. Da konnte ich zumindest mit tweaks noch etwas herausholen. Bei VIA habe ich das noch nicht geschafft.
Ob da was limitiert? Zu RAM / NB gibt es in den PCI registern nicht so viele Einstellungen wie zu AGP und V-Link. Aber der VIA kann CL1,5



[bschicht86]

A7N8X-E 1.01 43MM4E4340
SPP 0402 A1 Ultra 400
MCP-T 0406 A4



[stunned_guy]

Asus nimm einfach kein Ende Top !



[Mr. Krabs]

Grad noch gefunden. Weiß grad gar nicht mehr was das ist. Chaintech?



[digitalbath]

VIA KT600

Moin zusammen! Bei meinem Sockel A Chipsatzvergleich (siehe Post #6.845) fehlt noch ein VIA Chipsatz. Dazu habe mein A7V600-X board getestet. Zuerst die Tabelle mit den Ergebnissen:

#	NB chipset	Interface	SC / DC	CPU Multi	FSB	DIMM	dimm timings	CB 2003	SuperPI 1M	SuperPI 32M	AIDA read	AIDA write	AIDA copy	AIDA latency
13​	VIA KT600​	-​	SC​	12x​	166Mhz​	166MHz​	2-2-2-6​	-​	56,422 s​	49m 04,172s​	2363 MB/s​	2339 MB/s​	2339 MB/s​	133,9 ns​
14​	VIA KT600​	-​	SC​	12x​	166Mhz​	200MHz​	2-3-2-6​	-​	56,032 s​	48m 48,641s​	2441 MB/s​	2300 MB/s​	2353 MB/s​	133,2 ns​
15​	VIA KT600​	-​	SC​	10x​	200MHz​	200MHz​	2-3-2-6​	-​	53,640 s​	46m 46,062s​	2853 MB/s​	2810 MB/s​	2809 MB/s​	119,6 ns​
16​	VIA KT600 (tweaked)​	-​	SC​	12x​	166Mhz​	166MHz​	2-2-2-6​	-​	54,484 s​	47m 33,672s​	2450 MB/s​	2372 MB/s​	2394 MB/s​	122,8 ns​
17​	VIA KT600 (tweaked)​	-​	SC​	12x​	166Mhz​	200MHz​	2-3-2-6​	-​	54,032 s​	47m 05,469s​	2522 MB/s​	2332 MB/s​	2412 MB/s​	122,8 ns​
18​	VIA KT600 (tweaked)​	-​	SC​	10x​	200MHz​	200MHz​	2-3-2-6​	-​	52,093 s​	45m 22,547s​	2902 MB/s​	2844 MB/s​	2855 MB/s​	112,6 ns​

Zu den tweaks vom VIA Chip komme ich später. Als erstes follgt die Übersicht in grafischer Form:

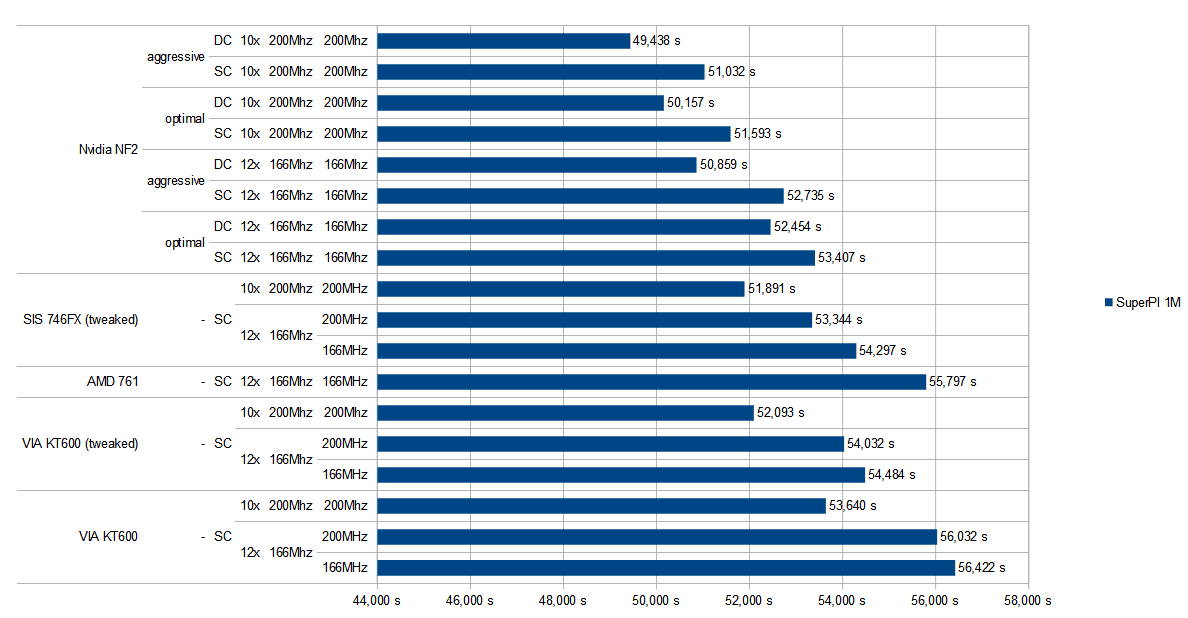

SuperPI 1M

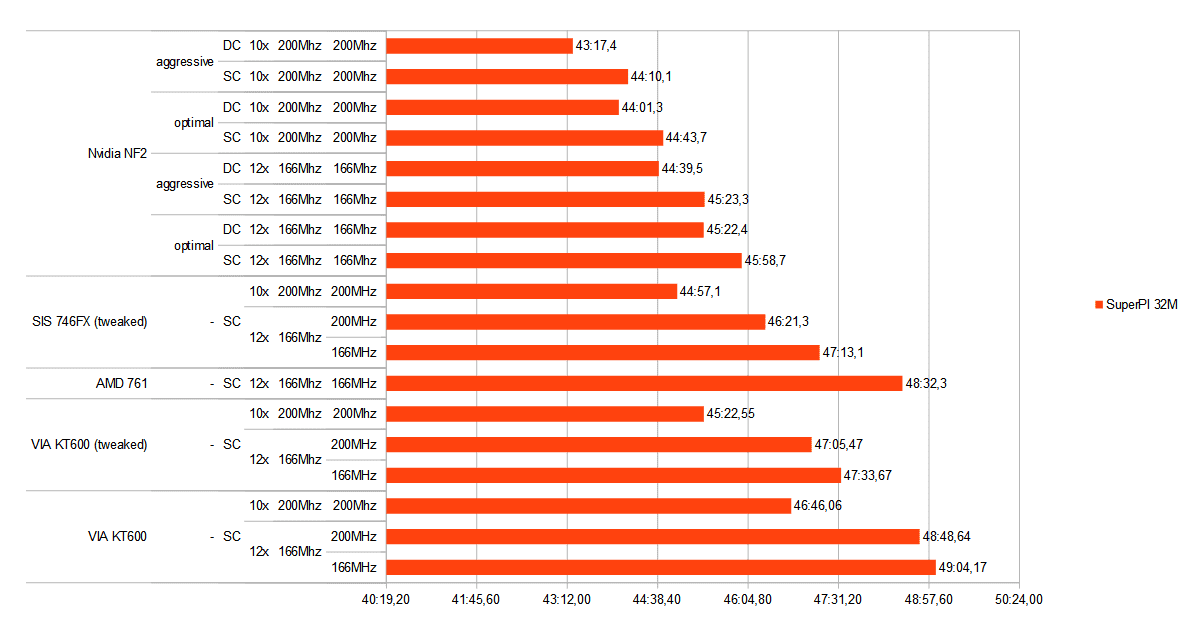

SuperPI 32M

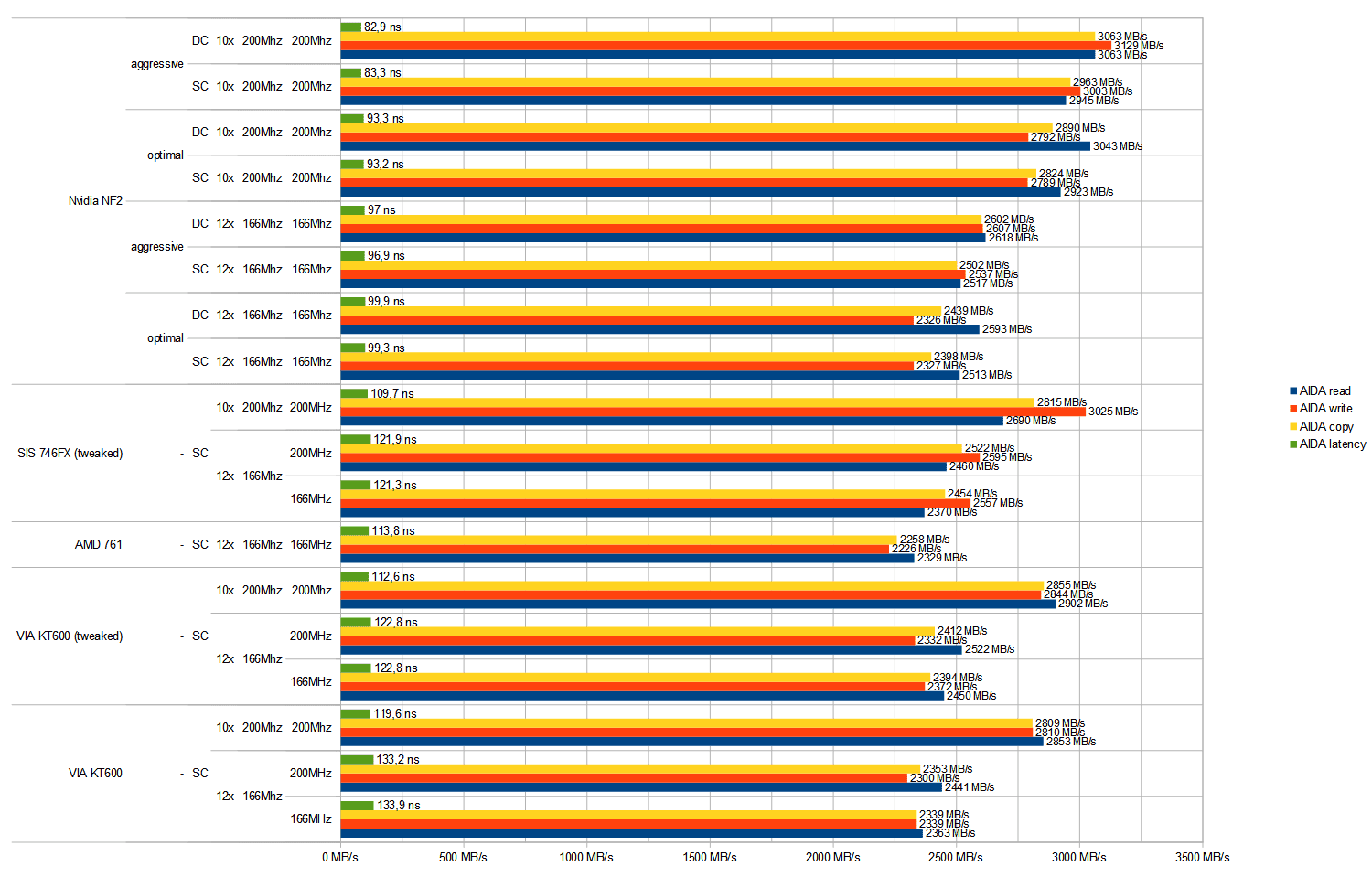

AIDA

Ich finde die Testergebnisse aufschlussreich. Ich hatte ursprünglich schon mal die Testergebnisse zum KT600 gemacht und enttäuscht verworfen. Das liegt daran, dass ich mir mehr vom VIA versprochen hatte. Die ersten Ergebnisse bei 166MHz bescheinigten dem KT600 ein Leistungsniveau unterhalb des AMD761 Chipsatzes. Sowohl die Speicher Durchsätze, wie auch die Latenzen waren bescheiden. Zur VIAs Ehre muss man auch sagen, dass ein unoptimierter SIS ähnlich schlecht ist.
Da wir zum Glück das passende Datenblatt zum KT600 besitzen, konnte ich die einzelnen PCI register auf Einstellungen durchtesten und habe als Optimierung follgende register erarbeitet:

PCI register b0d0f0

offset 54 (CPU FSB Frequency select)
[2] PCI Master 8QW Operation
    1 = enable

offset 55 (DRAM control)
[0]  Write recovery time
    DDR333 2T=0 / 3T=1
    DDR400 3T=0 / 5T=1
[1] auto precharge for TLB read or CPU writeback
    1= enable
[6] fast read-to-read-turn-around
    1= enable

offset 66 (DRAM arbitration control)
[6] DRAM Access
    2T=0 / 3T=1

offset 6B (DRAM arbitration control)
[5] Burst refresh
    1= enable

offset 6C (DRAM drive control)
[0] DDR400 Twtr timing control
    1T=0 / 2T=1
[5-4] SCMD/ MA early clock select (for 1T command)
    00= latest
    11= earliest
[7-6] CKE early clock select
    00= latest
    11= earliest

offset D4 (BIU control 1)
[0] fast write-to-read turnaround
    1= enable

offset DF (BIU control 5)
[4] 166/200 performance improvement in host CPU master read ready logic
    1= enable
[5] 166/200 performance improvement in master request logic
    1= enable
[6] delay 1T for speculative read command
    1= enable
[7] transparent MD to HD in synchronous mode for performance improvement
    1= enable

Es sind noch mehr register vorhanden, ich habe nur die aufgeschrieben, die ich auch verwendet habe. Durch die Optimierung wird wohl weniger der Speicherdurchsatz beeinflusst, sondern eher wird die Latenz verringert. Grade die schnelleren Latenzen helfen bei SuperPI um an bessere Zeiten zu kommen. Wie weit das bei den Spielen oder generell bei 3D Anwendungen ist, weiß ich nicht. Ein 3D Vergleich der Chipsätze wäre vermutlich ebenfalls interessant.

Mit den Optimierungen verringert der VIA KT600 die Lücke zum NF2 und ist damit in etwa so schnell wie der optimierte SIS! Beide erreichen nicht die Performance des Nvidia Chipsatzes aber man ist in Reichweite.
Auffällig ist, dass der VIA Vorteile in Speicher Lesezugriffe und der SIS eher bei Speicher-Schreibzugriffen hat.
Der Asynchrone Betrieb mit 166MHz FSB und 200MHz RAM Takt bringt beim KT600 nur geringe Vorteile. Der SIS zieht da einen größeren Vorteil.

Was mich auch überrascht hat, der VIA KT600 läuft zur Zeit prima mit einem UTT-BH5 Riegel. Man müsste dem A7V600-X einen Vdimm Voltmod erarbeiten und dann die UTT Riegel darauf testen.

edit:

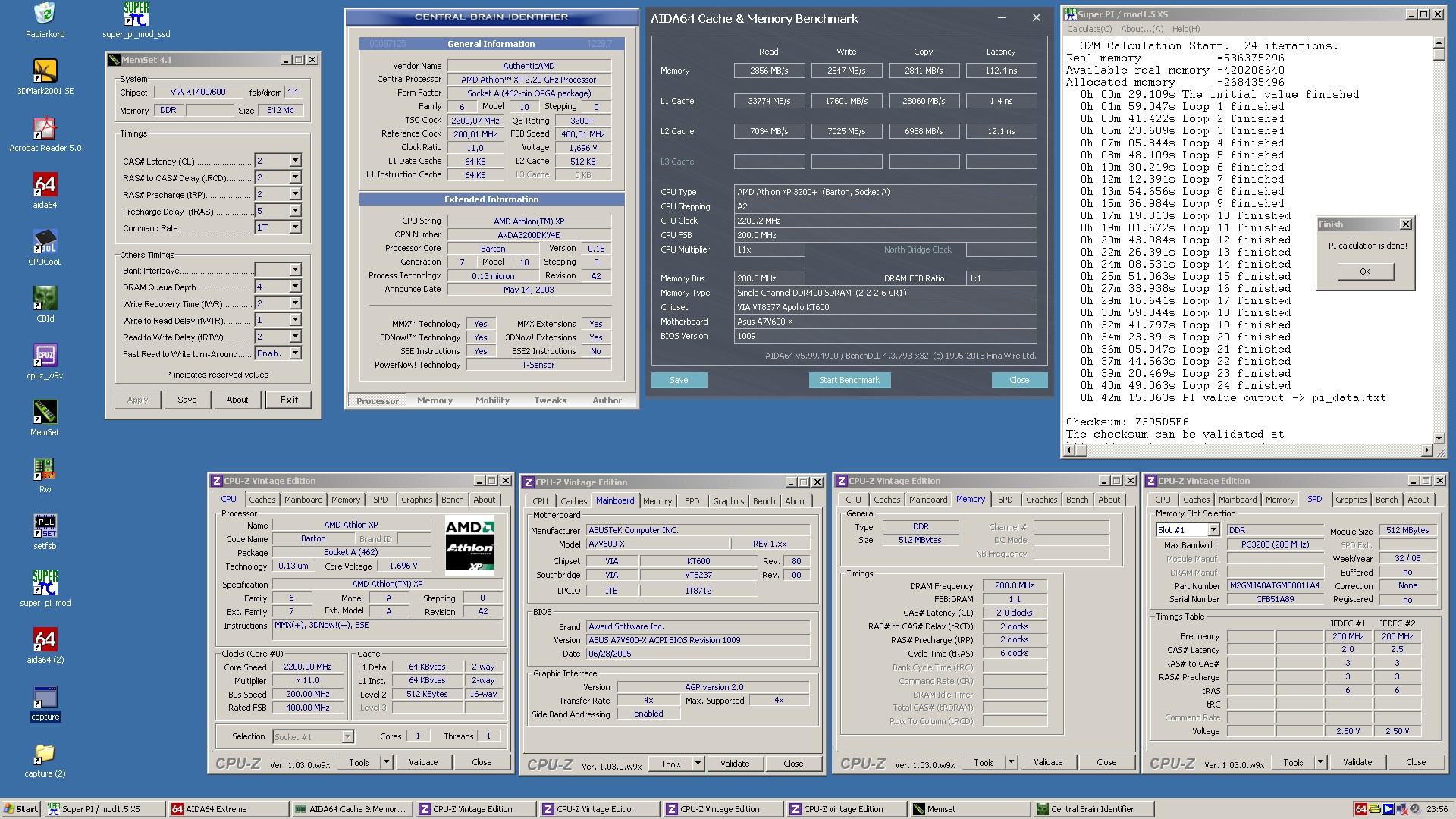

KT600 / XP3200+ / 1x UTT-BH5



[Sparksnl]

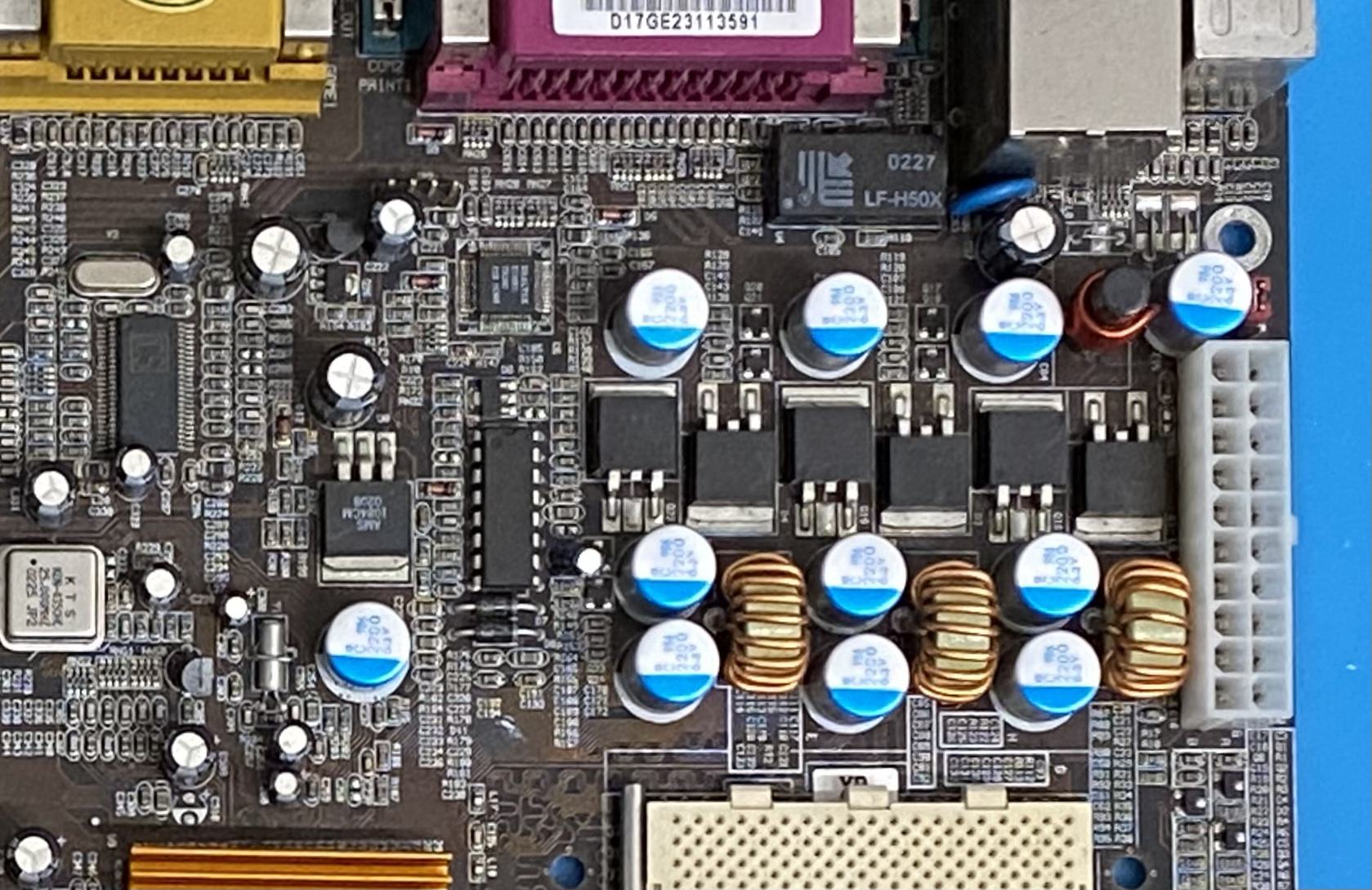

For those who have seen many: At which motherboard are we looking here 😁



I recapped it properly



[stunned_guy]

@digitalbath Sehr aufschlussreich, vielen Dank !



[Tzk]

At which motherboard are we looking here

ECS K7S5A (Pro)?



[stunned_guy]

ECS K7S5A Rev. 3.1
Das Pro hat den einen Metallchip (keine Ahnung was das ist) nicht.



[digitalbath]

For those who have seen many: At which motherboard are we looking here 😁

I know, why you're recapping it. I expect a mighty XP-M with SD-RAM
good luck in your scores!



[Sparksnl]

ECS K7S5A Rev. 3.1
Das Pro hat den einen Metallchip (keine Ahnung was das ist) nicht.

Yep, sharp like always. I will see what to do with it. It depends on some factors if it will run in TC.



[Tzk]

Die pifast SDRAM Stage habe ich gerade erst entdeckt. Interessant… könnte ein schönes Duell zwischen Tualatin, P4 und Athlon XP werden, die gab es alle drei mit SD.



[digitalbath]

… könnte ein schönes Duell zwischen Tualatin, P4 und Athlon XP werden, die gab es alle drei mit SD.

Das ist für mich der spannendste Teil vom TC. Bin auch auf den Northwood-128 Teil gespannt. Ein paar Celerons habe ich hier.



[Sparksnl]

We tested p4 to run 3.5-4GHz yesterday. My best dimm runs 223MHz max. So we will make a shoot out before uploading.

Edit: and p4 and ecs k7s5a need to be modded. Forget about piii. That won’t make a chance.
Edit 2: tests are on air for now. Cpu and mems.



[Tweakstone]

Für das schnellste SD-RAM System würde ich mir ein KT266A Board mit SD-RAM suchen. Sind selten, gibts aber. Der KT266A ist ne Ecke schneller als der SiS 735. Was natürlich recht cool ist, ist dass das K7S5A einen Teiler für 166 FSB hat (mit Mod BIOS), aber ich denke viel weiter geht das auch nicht vom FSB.



[Sparksnl]

Well it has a 166MHz devider. It just does not boot it… Hardware bug.



[Tweakstone]

Well it has a 166MHz devider. It just does not boot it… Hardware bug.

As far as I know the bug was fixed within the Cheapo BIOS. I didn't test this aspect myself yet, but I read about it.



[Sparksnl]

I read about it. It just does not work yet.



[Tweakstone]

Ah ok..



[SchneeLeopard]

Für das schnellste SD-RAM System würde ich mir ein KT266A Board mit SD-RAM suchen. Sind selten, gibts aber. Der KT266A ist ne Ecke schneller als der SiS 735. Was natürlich recht cool ist, ist dass das K7S5A einen Teiler für 166 FSB hat (mit Mod BIOS), aber ich denke viel weiter geht das auch nicht vom FSB.

Also KT266A mit SD-RAM sind mir unbekannt, alle setzten auf DDR-RAM.



[The Sandman]

KT266A mit SDRAM

JETWAY V266B Rev 3.0@Socket 462 MOBO@DURON 1300 CPU@MEMORY@SOUND@BACKING PLATE | eBay

JETWAY V266B Rev 3.0@Socket 462 MOBO@DURON 1300 CPU@MEMORY@SOUND@BACKING PLATE | Computers/Tablets & Networking, Computer Components & Parts, Motherboard & CPU Combos | eBay!

www.ebay.ch

Jetway V266B

Jetway V266B is a motherboard based on the VIA KT266A chipset. Get specs, BIOS, documentation and more!

theretroweb.com

Im Handbuch sind Benchmarks drin:

Layout Diagram & Jumper Setting - JETWAY V266BR4A User Manual [Page 6]

JETWAY V266BR4A Manual Online: Layout Diagram & Jumper Setting. PRINT GAME/MIDI PORT Duron 1.1GHz DDR SDRAM DDR (133/133) (100/100) (100/100) 95.1 93.8 94.6 6.53 6.54 6.87 35.8 32.2 33.1 43.2 37.8 39.6 51.1 43.8 45.2 45.4 36.7 37.6 108 77.4 80.133.2 107.8 114.8 132.8 105.6 113.8...

www.manualslib.com

@Sparksnl looks like the ECS K7S5A needs a crystal clockgen mod:

OCworkbench Forum: Did the conversation about 166 fsb die?

Everything you wanted to know about ECS K7S5A, ASUS, ABIT, MSI, GIGABYTE boards.

web.archive.org



[SchneeLeopard]

Was es nicht alles gab.



[Sparksnl]

@The Sandman Nice find



[Tweakstone]

Also KT266A mit SD-RAM sind mir unbekannt, alle setzten auf DDR-RAM.

Was es nicht alles gab.

Jo, also ich selbst hab n Shuttle AK32A und ich kenne neben dem Jetway noch das Asrock K7VT2 mit KT266A. Also wie gesagt, gibt es, ist aber echt ne Randerscheinung.



[stunned_guy]

Also KT266A mit SD-RAM sind mir unbekannt, alle setzten auf DDR-RAM.



[The Sandman]

280-MHz FSB 1:1 AN7/NF7(?) am Primen

An die Quelle auf Kaltmacher von damals komme ich mit der Wayback nicht... http://www.kaltmacher.de/ltopic37247-0-asc-360.html
hmmm... im Screen vom PCMark steht 2584-MHz - teile ich das durch Multi 9 komme ich auf 287-MHz FSB. fishy



[MusicIsMyLife]

Was es nicht alles gab.

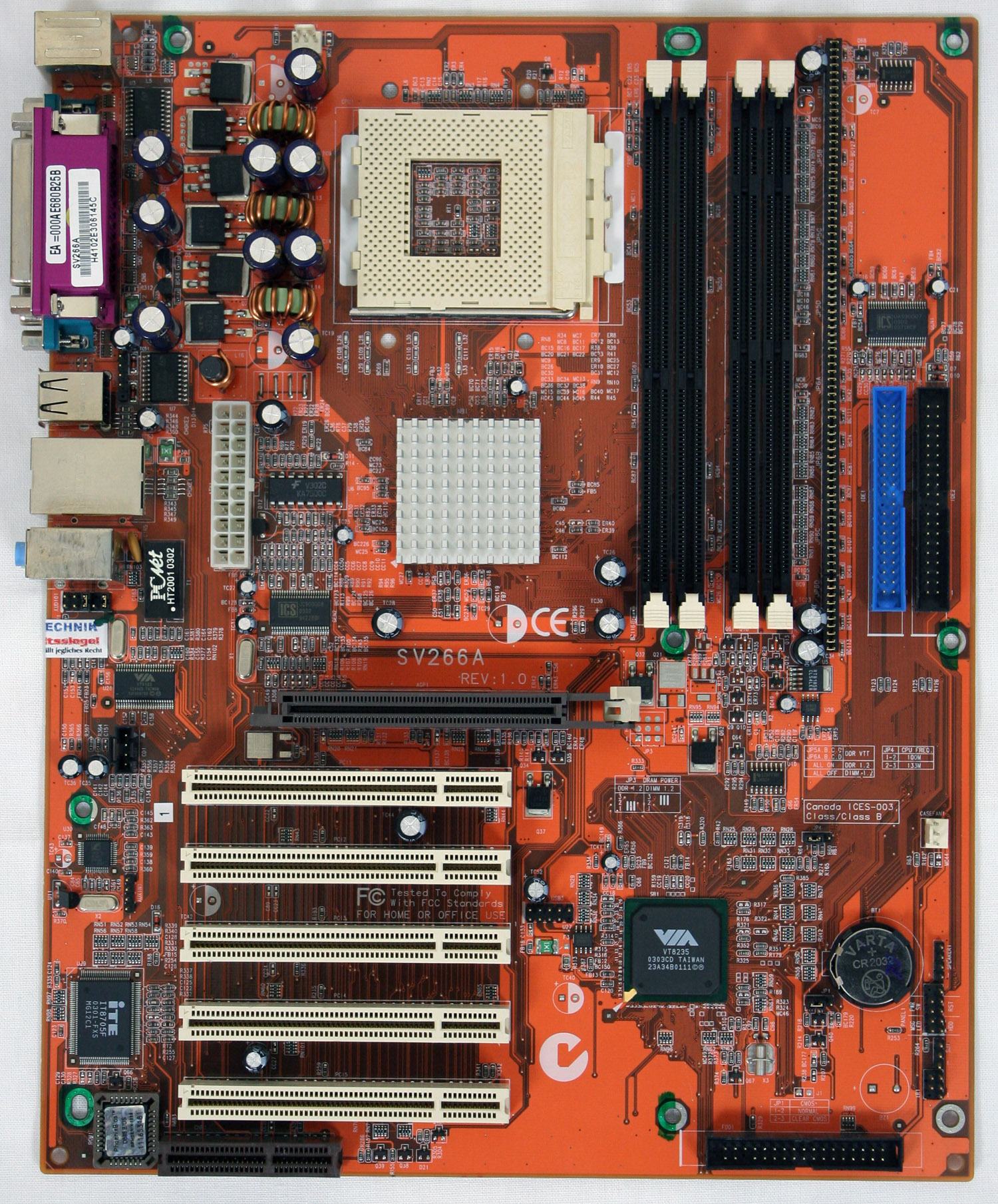

Der eine oder andere Kandidat wurde ja schon genannt. Ich hab der Liste noch ein Syntax SV266A hinzuzufügen:

Wobei ich denke, dass BIOS-seitig nix gehen wird - ich hab es jedenfalls noch nicht probiert.



[Tzk]

Über solche Exoten freut sich UltimateRetro sicher, insbesondere über gute Bilder von den Boards



[stunned_guy]

Und wieder ein Hersteller, der seine Boards von ECS bauen lässt.
Das Teil ist auch ein Unikat.
