[Sammelthread] AMD Radeon RX 6000 (Big Navi) Wasserkühler
- Ersteller Youngtimer
- Erstellt am
Harley1977
Enthusiast
Nvidia schon. AMD noch nie. Muss man wegen dem Pad auf der GPU nichts beachten?
marcgoenntsich
Profi
Ne, das geht einfach ab. Es braucht zwar möglicherweise etwas Kraft, aber wenn man es voneinander gelöst hat, war's das auch schon. Das Pad für den Die ist aber danach nicht mehr verwendbar, zumindest war es bei mir so. Aber wenn man das am Leben lassen will, sollte man vielleicht auch die Karte nicht öffnen...
Hab mir vor meinem Basteln nochmal das Teardown-Video der Ref Karte - vorausgesetzt du hast eine - von Gamers Nexus angesehen. Kann ich in dem Zusammenhang nur empfehlen.
Kleiner Hinweis noch für die Ref. Karten: Lüfter- und RGB-Kabel sind relativ kurz und sollten daher vor dem Trennen von PCB und Kühlblock abgestöpselt werden.
Hab mir vor meinem Basteln nochmal das Teardown-Video der Ref Karte - vorausgesetzt du hast eine - von Gamers Nexus angesehen. Kann ich in dem Zusammenhang nur empfehlen.
Kleiner Hinweis noch für die Ref. Karten: Lüfter- und RGB-Kabel sind relativ kurz und sollten daher vor dem Trennen von PCB und Kühlblock abgestöpselt werden.
Harley1977
Enthusiast
Das hilft mir schon mal. Irgendwo gab's da auch ein Video dazu. Aber das habe ich natürlich vergessen zu bookmarken. Hab eine 6900XT Referenzdesign.
Hiho, ich bin gerade dabei den EK Quantum auf die 6900 XT Ref zu montieren.

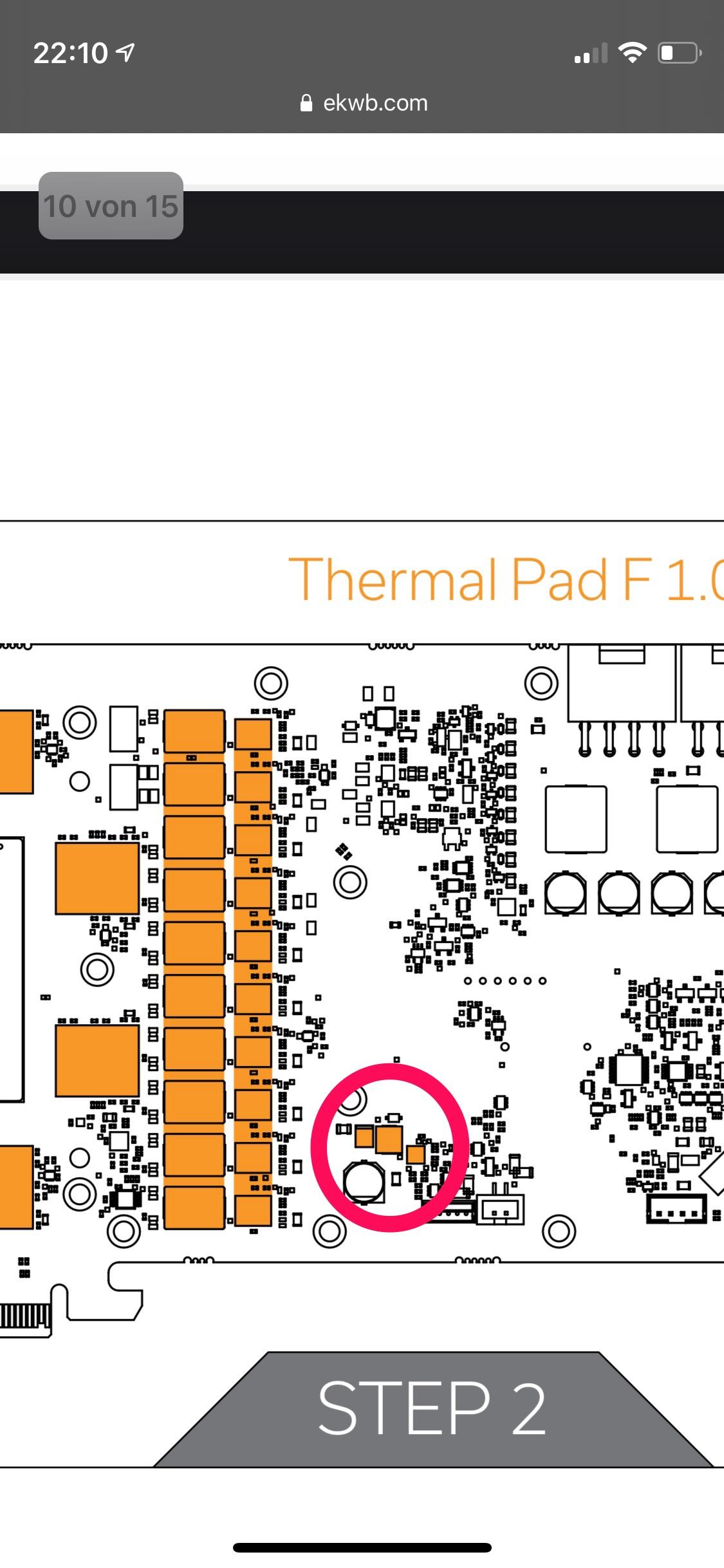

Jetzt bin ich gerade dabei die Pads zu „montieren“, da fällt mir auf, dass an einer Stelle gar keine Bauteile verlötet sind, wo laut EK aber Pads hinkommen!?
Kann dazu jemand was sagen?
PS: Zum Thema Spulenfiepen hatte ich mal auf Kleinanzeigen mit jemandem geschrieben.
Der hatte diese montiert und meinte, dass er fast kein fiepen damit hatte, mit diesem Hinweis: „Je nach Kühler bzw Backplate müssen diese Pads mehrlagig montiert werden was aber ohne Probleme geht.“
www.aquatuning.de
Der hatte die AMD Special Edition von EK drauf.
Jetzt bin ich gerade dabei die Pads zu „montieren“, da fällt mir auf, dass an einer Stelle gar keine Bauteile verlötet sind, wo laut EK aber Pads hinkommen!?
Kann dazu jemand was sagen?
Beitrag automatisch zusammengeführt:
PS: Zum Thema Spulenfiepen hatte ich mal auf Kleinanzeigen mit jemandem geschrieben.
Der hatte diese montiert und meinte, dass er fast kein fiepen damit hatte, mit diesem Hinweis: „Je nach Kühler bzw Backplate müssen diese Pads mehrlagig montiert werden was aber ohne Probleme geht.“
Alphacool Eisschicht Ultra Soft Wärmeleitpad 3W/mk 100x100x1mm
Die Eisschicht von Alphacool kann wie andere Wärmeleitpads auch, die Unebenheiten von Kühlkörpern und den zu kühlenden Elementen ausgleichen. Doch verfügt sie über eine große Besonderheit: Die Eisschicht besteht aus Wärmeleitpaste mit...
www.aquatuning.de
Der hatte die AMD Special Edition von EK drauf.
ILoveTattoo
Enthusiast
Auf meiner 6900xt Ref von AMD sind die vorhanden
Hab zwar keinen EK aber da gehörten bei mir auch keine Pads hin.
Man sollte eh nicht die Pads auf die Karte kleben sondern auf den Kühler so können sie nicht verrutschen oder abfallen wenn man beides zusammenführt. Denn eigentlich kommt die Karte zum kühler, nicht der Kühler zur Karte.
@ILoveTattoo
Auf meiner Ref. 6900XT ist das auch nichts verlötet. Wozu also Pads?
Man sollte eh nicht die Pads auf die Karte kleben sondern auf den Kühler so können sie nicht verrutschen oder abfallen wenn man beides zusammenführt. Denn eigentlich kommt die Karte zum kühler, nicht der Kühler zur Karte.
@ILoveTattoo
Auf meiner Ref. 6900XT ist das auch nichts verlötet. Wozu also Pads?
Anhänge

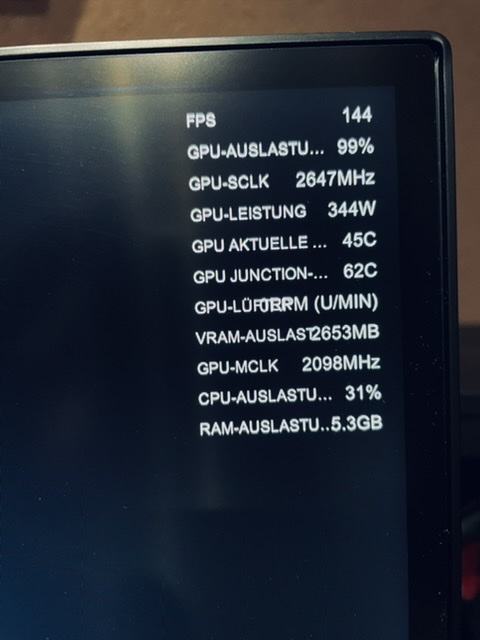

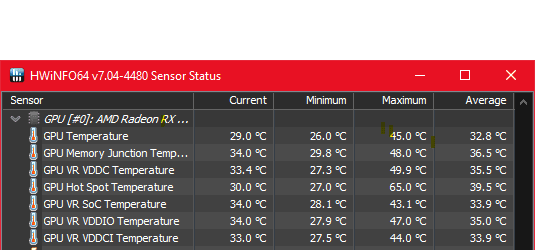

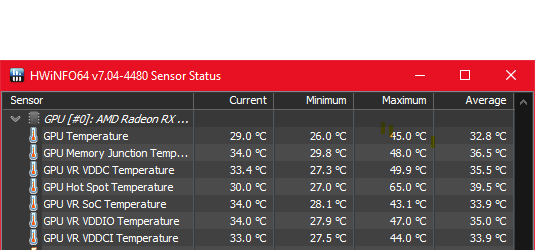

Hab den Kühler jetzt montiert, aber ein Problem mit meinen Temperaturen
Die sind fast so schlecht wie mit dem Original Luftkühler...
Habe sogar Conductonaut raufgehauen.
Was hab ich denn da für ein Teil erwischt...
Die sind fast so schlecht wie mit dem Original Luftkühler...
Habe sogar Conductonaut raufgehauen.
Beitrag automatisch zusammengeführt:
Na das is ja n Ding
Was hab ich denn da für ein Teil erwischt...
ILoveTattoo
Enthusiast
Deine Temps sind viel zu hoch , also grade der Hotspot und Gpu Temp.
Da wirste noch mal den Kühler abbauen dürfen.
Da wirste noch mal den Kühler abbauen dürfen.
Hab den Kühler jetzt montiert, aber ein Problem mit meinen Temperaturen
Die sind fast so schlecht wie mit dem Original Luftkühler...
Bei welcher Wassertemperatur, das ist ja die entscheidende Frage?
31°C, hab nen MoRa 420
HighGrow22
Enthusiast
haste den chip und den kühler damit schön bepinselt ?
das muss man bei LM unbedingt machen
das muss man bei LM unbedingt machen
ILoveTattoo
Enthusiast
Du musst beide Seiten mit Iso etc richtig sauber machen. Und dann beide Seiten einmassieren.
Germanium
Experte
Bei meiner Ref 6900T sind die Bauteile auch nicht drauf. Gibt wohl unterschiedliche Revisionen. Würde mir da keine Gedanken machen.Na das is ja n Ding
Was hab ich denn da für ein Teil erwischt...
Wann und wo hast du deine 6900XT geholt? Meine habe ich Mitte Dezember 2020 bei MF gekauft. War zwar von Powercolor, aber da ist nur die Verpackung custom. GPU und Kühler haben keine Powercolor-Label oder Ähnliches.
Beide Seiten ja.
Hab nur den Die mit Reinigungsbenzin gesäubert, den Kühler nicht.
Vor ein paar Wochen direkt von AMD.
Aber die Passgenauigkeit lässt auch zu wünschen übrig.

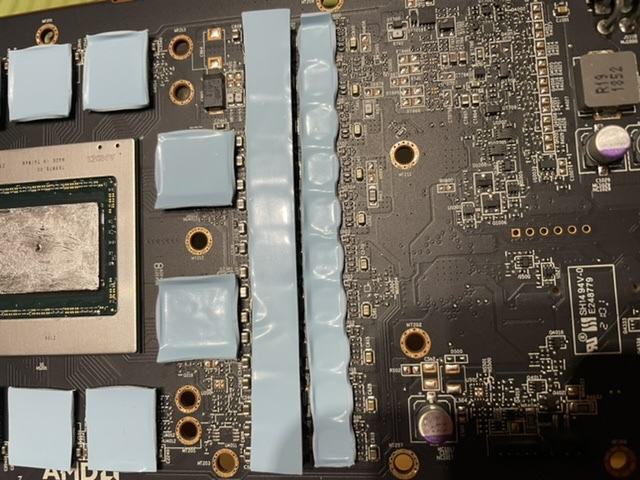

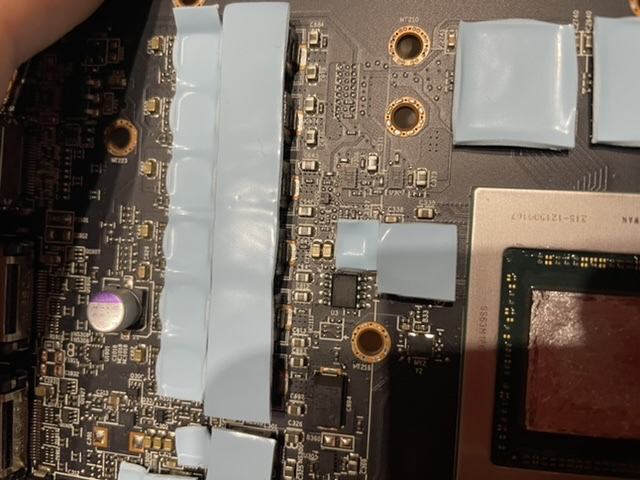

Die hohe Reihe liegt gar nicht richtig auf.
Die könnten etwas dicker sein.
Was sagt ihr zur Verteilung vom LM?
Die hohe Reihe liegt gar nicht richtig auf.
Die könnten etwas dicker sein.

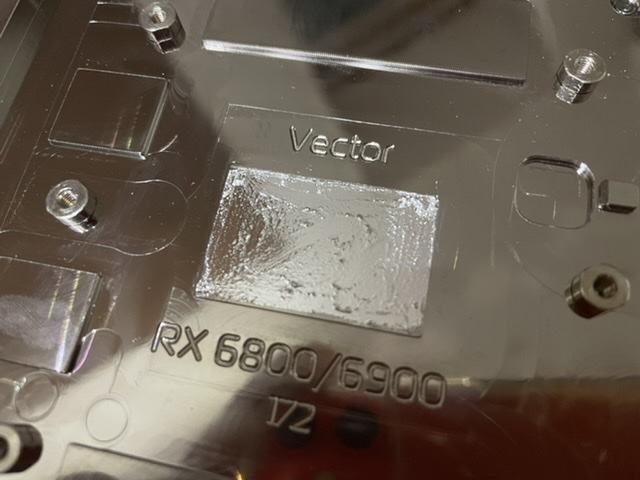

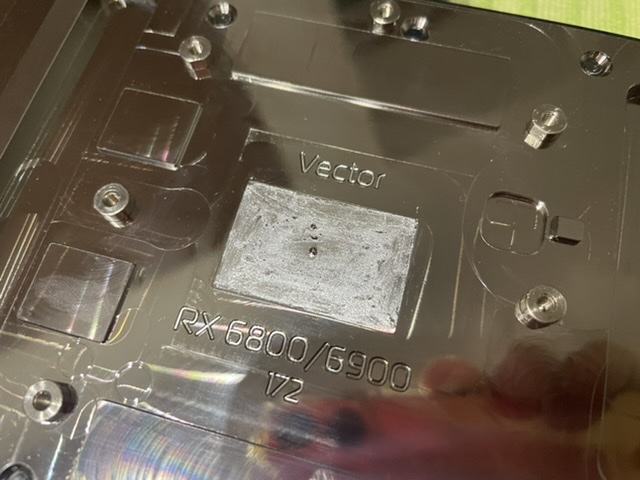

Was sagt ihr zur Verteilung vom LM?
Beitrag automatisch zusammengeführt:

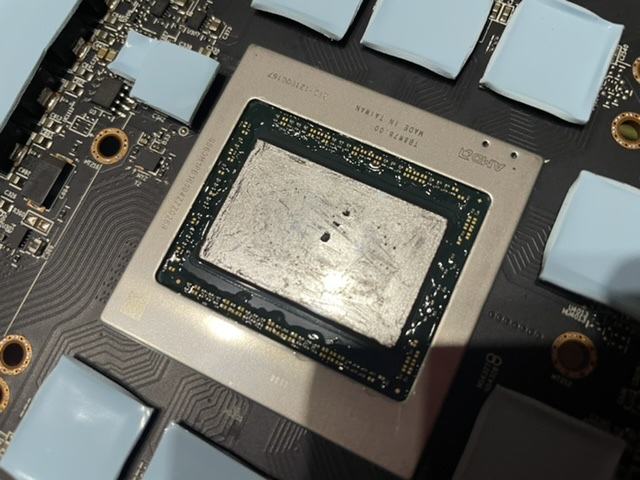

Schon da 😬
Vielleicht zu wenig?
Die dunklen Stellen sind kleine Tropfen.
Die sind auf beiden Seiten identisch, vermutlich vom auseinanderziehen
Beitrag automatisch zusammengeführt:

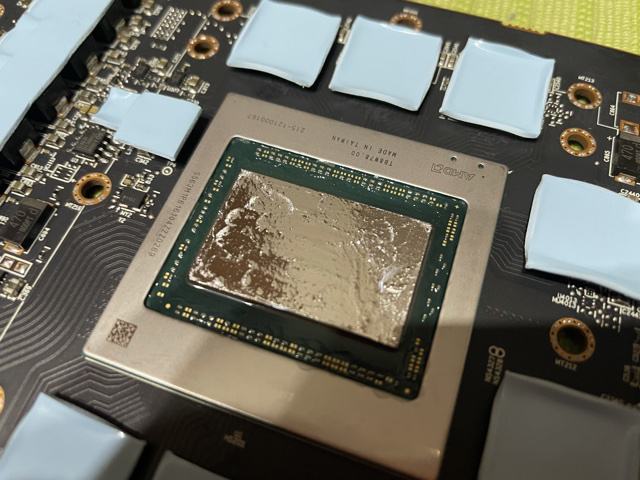

So besser?
Ich glaube, ich war wirklich etwas zu geizig.
und das Wattestäbchen ist ok zum verteilen? Die originalen hab ich nicht mehr.
Zuletzt bearbeitet:
Wattestäbchen ist ok.
Das sieht deutlich besser aus, fast etwas zu viel. Ist der Bereich um das Die gut gelackt? Dann sollte hoffentlich nichts passieren.
Denk beim Wiederzusammenbau an guten Anpressdruck. Das macht auch was aus.
Das sieht deutlich besser aus, fast etwas zu viel. Ist der Bereich um das Die gut gelackt? Dann sollte hoffentlich nichts passieren.
Denk beim Wiederzusammenbau an guten Anpressdruck. Das macht auch was aus.
Ich hoffe doch. Bin extra zwei Mal rüber mit dem Stift.
Versuch mal, die "Schaumkronen" wegzunehmen, ohne die "Seeoberfläche" zu beeinträchtigen. Insbesondere auf dem Kühler sollte die Bedeckung zwar vollständig, aber nicht auftragend sein. Dann ist es gut meiner Meinung nach.
Zuletzt bearbeitet:
Harley1977
Enthusiast
Auf meiner 6900XT ist da auch nichts.
Aber interessant, dass bei EK auch die Spulen gekühlt werden. Hatte mein Kühler von ALC nicht.
ILoveTattoo
Enthusiast
Schraub von der Die nach außen den Kühler fest. Lm würde ich sagen passt so . Solange Isoliert ist . Vorher dev vielllllll zu wenig. Hast Du den Kühler mit ner Backplate verbaut ? Wenn nicht lass sie mal bissel was ackern , und ziehe die Schrauben so na 5-10 Stunden noch mal nach .
Meinst du die Backplate-Schrauben? Im eingebauten Zustand dann? (Glaube, du hattest das schon mal erwähnt und ich das schon mal gefragt. Krieg ich diesmal ne Antwort?
)@MuTzE: Na also!
Dann mal los, auf zur Rekordejagd!
Ja mit Backplate. Danke für den Tipp. Versuche ich mal.
Meinst wegen den Pads richtig?
Wobei ich glaube, dass ich dieses Mal alle Schrauben bis zum Anschlag gezogen habe 😅
