AMD RX Vega Sammelthread + FAQ




Die technischen Daten der AMD Radeon RX Vega in der Übersicht:




Was zur Netzteilleistung: Einige User haben mit Netzteilen bei einer Leistung um 500 Watt von Stabilitätsproblemen berichtet, nach Tausch auf ein NT mit einer Leistung um 700 Watt sind diese behoben worden, die Empfehlung von AMD als Minium ein NT mit 750 Watt Leistung zu verwenden, scheint hier in der Praxis sehr relevant zu sein. Es empfiehlt sich außerdem zwei getrennte Stränge der 8-Pin Stecker vom NT zu verwenden.

User Erfahrungen und Empfehlungen/Ergänzungen:

VEGA-FEATURES
- Shader Insintrincs (nur unzureichend bei den Dev´s eingesetzt)
- TressFX (performant)
- AMD-Schatten (performant und präziser als GW)
- VR (Cyan Room stark verbessert)
- Async Compute (flexibel + performant)
- DX11 (bei 1080p stark verbessert)
- Tess. ( bis 16x besser als 1080)
- Mining (eigene Liga)
- Bios (V56-->V64LC bei Bedarf - nur Ref.)
- Wattmann (Hardwaresettings: Profile+OSD+Chill+Tess.-opt.+fps-Limiter+Framepacing+flex.Sync)
- Undervolting (7..10%)
- Energieeff. (Bsp. RX56 UV Bios 2 PT-10 = 138W)
- ALLONE STANDING FEATURES
primitive Shader (kommen 2018 nach und nach)
HBCC (bei 32GB bis zu 20GB - sinnvoll für echte 4k-Texturen und im prof. Bereich z.Bsp.TByte-Punktewolken aus Scan + 4k HDR-Videoediting)
Freesync 2 (Tonmapping im Monitor entfällt --> schnellere Darstellung+weniger Lag und preiswerte+lieferbare Monitore HDR600)
HDR10 (FP16-10bit - bei PASCAL NA)
FP16 ( 2x16 gleichzeitig)
- P/L (Bsp. RX56= 1070, RX64= 1080 - Customs +59,-€; 2x RX56ref.= Ti6GBs; 2x RX64LC= Txp, 2xFE<Tv)
- Lieferbarkeit (noch nicht top)
- Treiber (low level ready - Dev´s sind noch nicht Alle ready)
- Ref.-Karten (Kühlerqualität gegenüber Polaris stark verbessert)
- Wakü. (lieferbar - ab RX64 zu empfehlen bei OC)
OVERCLOCKING
- Chiplotterie (wie immer, aber sinnvoll )
- eff.Takt ( mit UV+ OC+PT >100 gegenüber Reviews - PT mit Bedacht einsetzen, i.d.R. UV besser;
VEGA mag es COOL-->Lüfter+Zieltemp.!)





Aktuelle Treiber: noch keiner, nur Beta:
Radeon Software Crimson ReLive Edition for Radeon RX Vega Series Release Notes


Radeon Software Crimson ReLive Edition 17.8.1 Release Notes


Radeon Software Crimson ReLive Edition 17.8.2 Release Notes


Radeon-Software-Crimson-ReLive-Edition-17.9.1-Release-Notes


Radeon-Software-Crimson-ReLive-Edition-17.9.2-Release-Notes


Radeon Software Crimson ReLive Edition 17.9.3 mit verbesserter mGPU-Unterstützung - Hardwareluxx

Radeon Software Crimson ReLive Edition 17.10.1 Release Notes



Radeonâ„¢ Software Crimson ReLive Edition 17.10.2 Release Notes


Radeonâ„¢ Software Crimson ReLive Edition 17.10.3 Release Notes


Radeon Software Crimson ReLive Edition 17.11.1 Release Notes


Radeonâ„¢ Software Crimson ReLive Edition 17.11.2 Release Notes


Radeonâ„¢ Software Crimson ReLive Edition 17.11.3 Radeon RX Vega Hotfix Release Notes


New Version Adrelanie
Radeon Software Adrenalin Edition 17.12.1 Release Notes



Treiber für Mining:
Radeon Software Crimson ReLive Edition Beta for Blockchain Compute Release Notes

Anmerkung: User haben berichtet, dass im Gegensatz zum Beta Treiber mit dem Mining Treiber CrossfireX aktivieren lässt!

Bzgl. CF Support hat AMD in Aussicht gestellt, das dieser zu einem späteren Zeitpunkt in gewohnter Form wieder zur Verfügung steht:
"There is no difference regarding CF but as we said previously, it's support for RX Vega will come at a later point."

Tool zum Boisflash:
ATI Winflash - Download - CHIP

Und Bios Kollektor
VGA Bios Collection | TechPowerUp

[/B][/B]Tool zum einstellen der P-States:
WattTool: A simple tool that combines overclocking with VRM monitoring/tweaking for RX 400 series

Tutorial zum Watt tool:
Vega 56 OC + UV gut oder Müll? - YouTube

saaphire trixx funktioniert offiziell mit vega
SAPPHIRE Technology

Custom Karten: noch keine ab Oktober 2017

Radeon RX Vega 64 56: Die Custom-Design-Situation ist ein Chaos

Asus ROG Strix RX Vega64 O8G Preview - YouTube

RX VEAG64 Umbau auf Morpheus 2 Core Edition von RAIJINTEK by user pickebuh
[Guide] RX VEAG64 Umbau auf Morpheus 2 Core Edition von RAIJINTEK

User BerntBrandon gibt folgendes zu bedenken bzgl. RX Vega56/64 und Raijintek Morpheus II Core Edition

Anscheinend ist die Kombination aus RX Vega56/64 und Raijintek Morpheus II Core Edition nicht zu empfehlen.
Das Problem bei montierten Morpheus II Core Edition ist eine gegenüber der GPU ca.65°C und HBM ca.70°C Temperatur stark erhöhte HotSpot Temperatur, teilweise in einen bedenklichen bereich von weit über 90°C. (Temperaturen sind je nach Belüftung und Last abweichend)
Der Referenz Kühler weißt keine so hohe Abweichung auf. 4Stroke hat Werte zu Verfügung gestellt.
Mehr vergleichswerte ob vom Referenz Kühler oder anderen sind erwünscht, gemessen wurde mit: Unigine Valley Benchmark @ DX11, Quality:Ultra, AA 8x, 1920x1080p, bitte die GPU /HBM/ HotSpot Temperaturen und GPU Chip Power angeben.

Die Ursache des Problems ist anscheinend das der Morpheus II im Gegensatz zum Referenzkühler nur mit einer relativ kleinen Fläche direkt auf dem Vega10 Chip aufliegt.
Was ein vergleich der Verteilung von Wärmeleitpaste auf Referenzkühler und Morpheus II Core Edition aussagt.

Morpheus: Anhang anzeigen 417227
Referenzkühler:Anhang anzeigen 417228

Vermutet wird das der Morpheus II Core Edition einen leicht konvexen schliff hat, wenn das so ist hat das gute Gründe und wäre kein Mangel!
Raijintek wurde auf Facebook gefragt ob die Kupferbasis des Morpheus II Core Edition plan ist, wenn eine Antwort vorliegt wird das hier ergänzt.

Das soll keine Kaufwarnung sein, es sollte aber beachtet werden das der Morpheus II Core Edition vom Hersteller nicht für die RX Vega56/64 freigegeben ist!

User Beitrag original lüfter von rx64@lc als pull betrieb:
hier das bild von push/pull betrieb.

wie man vll sieht ist der original lüfter von rx64@lc als pull betrieb verlegt von mir und der push lüfter ist ein nzxt air rgb 140mm.

und den nzxt lüfter steuere ich über den msi tool command center, da ich den lüfter direkt an das mainboard angeschlossen habe.

den original lüfter steuere ich natürlich über wattman.

Falls die Karte fiept eine Lösung von User ragman1976:

Vielleicht ergänzend falls es immer noch fiept:

Gehäuse aufschrauben und den Stecker im Bild (roter Kreis) abziehen. Somit ist zwar die Beleuchtung (Schriftzug und Quadrat im Eck) aus, aber das Fiepen, bei mir zumindest, gänzlich verschwunden.

Anhang anzeigen 426044

Gruß






Test/Multimedia:
AMD Radeon RX Vega 64 und RX Vega 56 im Test - Seite 46

AMD Radeon RX Vega 64 und Vega RX 56 im Test: Heiße Vega?

Seite 4: Radeon RX Vega 64 Liquid Cooled - Vergleich mit Nvidias GTX 1080 (Ti) - GameStar

The RX Vega Liquid Edition Review - YouTube

UV mit Vega im Test:
AMD Radeon RX Vega 56 und Vega 64 im Undervolting-Test - Hardwareluxx

TechPowerUp GPU-Z v2.3.0 Released | techPowerUp

user Review:

[User-Review] XFX AMD Vega 64 Air - Unboxing und Einbau

Aktuelle Preise:
amd rx vega bei idealo.de

Overclocking guide:
RX Vega 56 Overclocking Undervolting GUIDE - YouTube

Overclocking Ergebnisse user: (Auszug, beste Ergebnisse)
Fire Srtike vega64 Grafik Score 23124 OC: 1750mhz 1750/1015 @Holzmann
Pic-Upload.de - strike.png

Fire Strike vega64 Grafik Score 24421 stock @RoughNeck mit vega 64 LC
Forum de Luxx

Fire Strike vega64 Grafik Score 24651 OC: 1752/1070 stock @Shevchen
Generic VGA video card benchmark result - Intel Core i7-4930K,ASUSTeK COMPUTER INC. RAMPAGE IV BLACK EDITION
Generic VGA video card benchmark result - Intel Core i7-4930K,ASUSTeK COMPUTER INC. RAMPAGE IV BLACK EDITION


25235 GPU Score @DerEisbär
AMD Radeon RX Vega 64 video card benchmark result - Intel Core i5-6600K,ASRock Z170 Gaming K4


20423 GPU Score Vega56 Undervolted Vega 56, Eingestellt 1700 Mhz Core, 900 Ram, 850mv Vcore, PT 50% @salzcracker
Bild: vegaturbowruvk.jpg - abload.de

24299 GPU Score Vega56 1750-1200mV/1100 HBM mit 64 LC Bios @Spankmaster

26115 GPU Score Vega64 1655/1100 HBM @iLLuminatusANG
AMD Radeon RX Vega 64 video card benchmark result - Intel Core i7-6700K,ASUSTeK COMPUTER INC. Z170 PRO GAMING

25490 GPU Score Vega 64 lc P7: 1752 MHZ/1240mV HBM: 1150MHz/1005mV @ragman1976
AMD Radeon RX Vega 64 Liquid video card benchmark result - Intel Core i5-4690K,MSI Z97 GAMING 5 (MS-7917)



Superposition Score vega64 4536 OC: 1750mhz/1015 @Holzmann


Superposition Score vega64 4259 OC: 1700/1100 @Shevchen
Forum de Luxx
Superposition Score 5078 mit VegaLC @ignis
Pic-Upload.de - Superposition_Benchmark_v1.0_5078_1503375389.jpg

Superposition Score 5006 vega64 OC@G3cko
XFX Vega 64 @ EKWB
GPU-P6 1600MHz @ 1080mV
GPU-P7 1660MHz @ 1150mV (real liegen "nur" 1630MHz an)
HBM2 1100MHz @ 1050mV

Super Position Score 5220 1750mhz@hbm2@1100mhz mit 64LC @crynis
http://saved.im/mja5otq0azjl/04-09-_2017_01-14-51.jpg

Super Position Score 5311 Vega64 mit 1780 mhz und HBM 1150mhz / Bios von der Vega LC version. GPU UV 1080 mVolt.
Treiber 17.9.1 @Motkachler
[Sammelthread] AMD RX VEGA Sammelthread + FAQ - Seite 16

Super Position Score 4434 mit Vega56 1750-1200mV/1100 HBM / mit 64 LC Bios air @Spankmaster

Super Position Score 4827 Vega56 1680/1100 @ 1,05V (Vega64 Air Bios). Effektiv liegen 1,05V an durch den VDrop, Wattmann eingestellt 1712 GPU Takt @Spankmaster
[Sammelthread] AMD RX VEGA Sammelthread + FAQ - Seite 64

Superposition Score Vega 64 LC 5359 OC: 1741/1150 @blazethelight

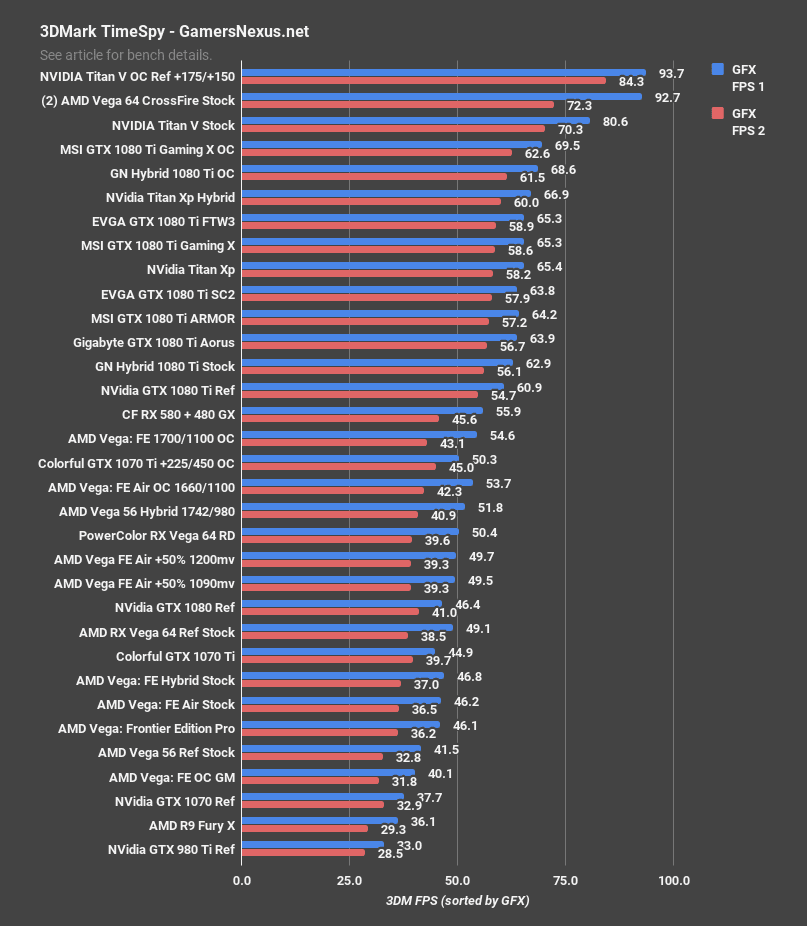

Auf User Wunsch wird die Übersicht auf Bench: Time Spy aufgebohrt, entsprechend höhere Scores werden hier nachfolgend eingetragen :




Für die Analen tu ich doch alles :bigok:

Hier noch ein weiterer Versuch - wobei ich mit P6 noch nicht hoch genug bin?

Sag mir doch einfach direkt, was ich einstellen soll :cool:

Habe HBM von 1150 auf 1180 erhöht.

Die 56 / 45 FPS schaffe ich auch noch...

Anhang anzeigen 421180



Heute Morgen ging es in die nächste Runde, die 55 FPS Grenze in TimeSpy Grafiktest 1 lies mir keine Ruhe :-)

GPU: RX Vega 64 lc
BIOS-Typ: lc Performance Mode
P7: 1740 MHz
HBM: 1150 MHz
PT: +50
GPU only Watt: 318 W
CPU-Takt: 4500 MHz
Ram-Takt:

Macht Grafiktest 1 55,1 FPS (Grafikscore 8015):

AMD Radeon RX Vega 64 Liquid video card benchmark result - Intel Core i5-4690K,MSI Z97 GAMING 5 (MS-7917)






Last but not least

eine Einstellungsempfehlung mit freundlicher Unterstützung von User GerryB mit Fokus auf Leistung bei möglichst geringem Verbrauch für 24/7:

@Holzmann >5366

24/7-SETUP für REFERENZKARTEN

Ziel:
Bei realem Gaming soll die Air-Graka mit ca. GPU 60°C betrieben werden.
Damit ist eine Gute Effizienz bei niedrigen Spannungen möglich.
Benchmark-Scores sollen damit nicht erzielt werden = unwichtig.

Zusammen mit fps-Limit verwenden!
!!! Im Zweifelsfall ist fps-Limit im Wattman unter Globale Settings der sicherste Weg !!!
Bei Spielen wo, Das nicht funzt dann sicherheitshalber Vsync nehmen.
DAS FPS-LIMIT SOLL DIE TEMPS+WATT BEGRENZEN.

CPU+RAM auf Stock und NUR Wattman benutzen.
Vorher ein ausreichendes NT einbauen bzw. das Vorh. auf Eignung checken.
Instabile Systeme und inkompatible Tools müssen ausgeschlossen werden !

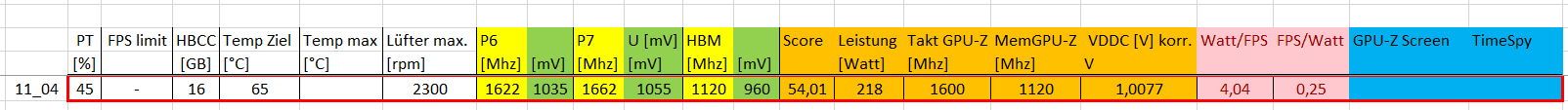

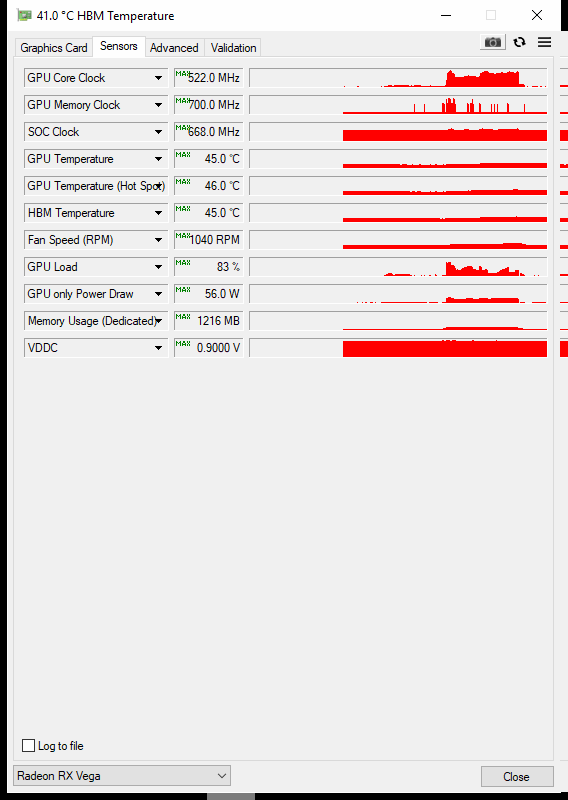

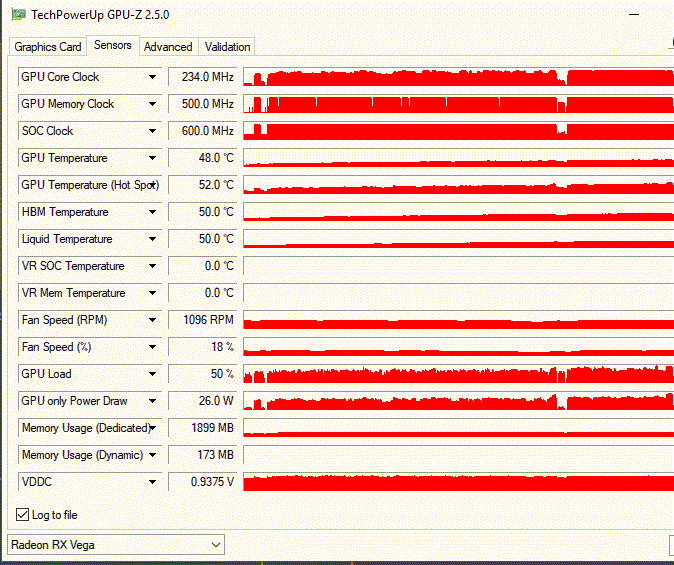

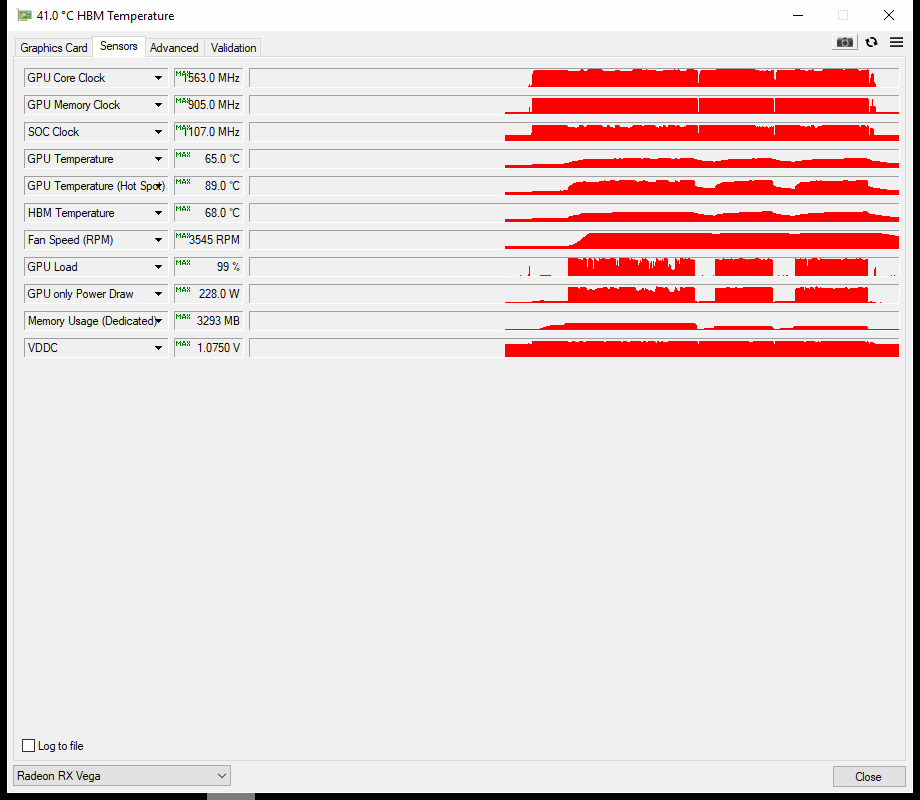

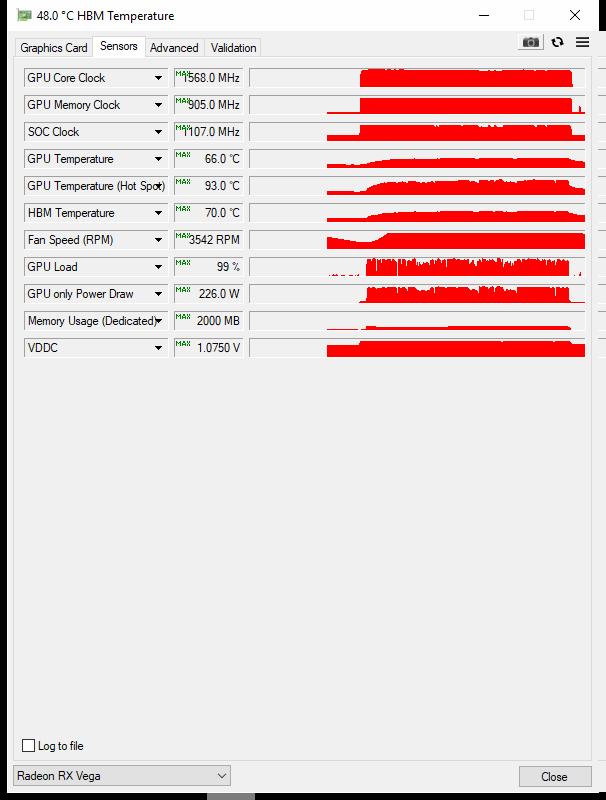

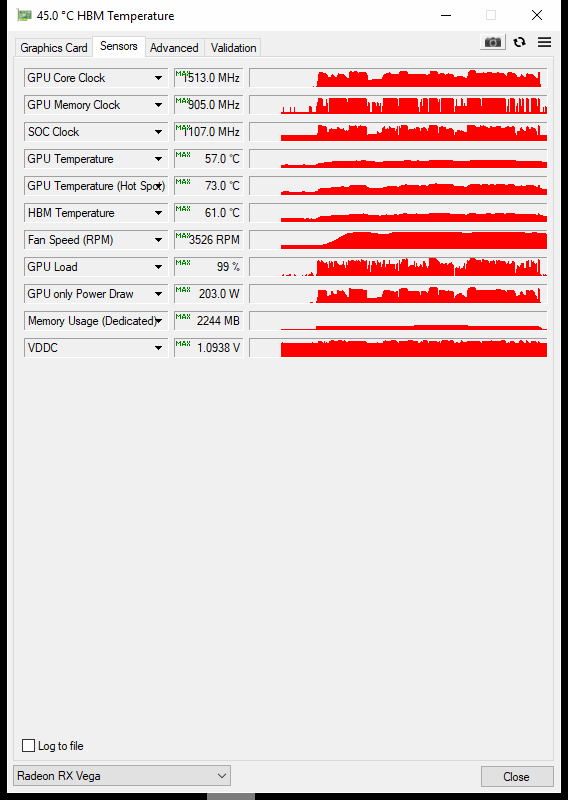

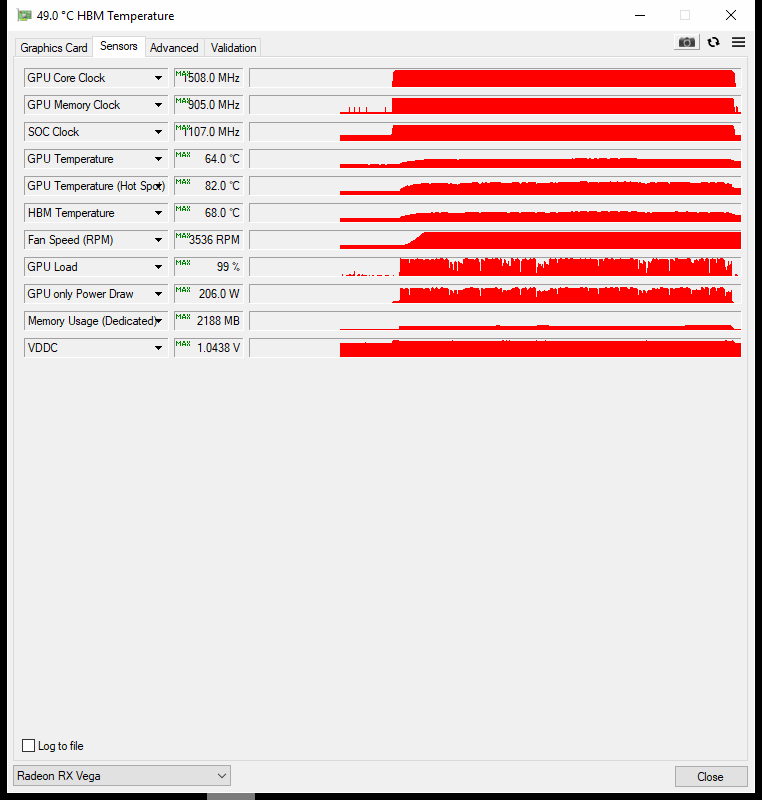

WATTMAN
Wattman-Profile 851+951+1001 und 1051 für LC und 1101 für LC-P+P
(Die Namen 851 etc. basieren auf der HBM-Controller-Spannung; für RX56 reicht Bios 2.)

Zieltemp. = 55°C Setzen ! Guter Air-Flow ist Vorraussetzung!(im Thread beraten lassen)

851: RX56(64) P6 1477/875+5mV P7 1617-10/906mV HBM 800+80/851mV (RX64 HBM-Takt 900..980)
Lüfter 1750/2750(2950) PT+50(RX64 PT+10)
901: RX56(64) P6 1477/860+15mV P7 1617-10/912mV HBM 880+40/901mV (RX64 HBM-Takt 945..1020)
Lüfter 1750/2950(3200) PT+50(RX64 PT+10)

951: RX56(64) P6 1477/925+5mV P7 1617-10/960mV HBM 880+40/951mV (RX64 HBM-Takt 980..1080)
Lüfter 1750/3250(3500) PT+50(RX64 PT+10)
1001: RX56(64) P6 1477/950+5mV P7 1617-10/1010mV HBM 880+40/1001mV (R64 HBM-Takt 1020..1140)
Lüfter 1750/3750(4000) PT+50(RX64 PT+10)

LC1001: RX64LC P6 1577/975..985mV P7 1632..1657/1035mV HBM 1080..1140/1001...1037mV PT+50
LC1051: RX64LC P7 1672..1682/1060mV HBM 1080..1140/1051mV PT+50
LC1101: RX64LC(P+P) P7 1687..1692/1080..1110mV HBM 1080..1150+/1101mV(mit P+P) PT+50
Hinweis: Alle instabilen HBM fallen sofort auf! Vor dem Testen reduzieren.

Customs (Devil, Nitro, Strixx etc.) dürften ungefähr wie LC laufen. Vorsichtshalber P6+5..+15mV und P7-Takt -10, PT +10..+20..+40(testen).

Spiele: sinnvolle Settings für AMD
- Umgebungsverdeckung (HBAO+) AUS oder niedrig (Testen, was die besten fps/Watt bringt)
- Tiefenschärfe (DOF) AUS
- Kantenglättung (AA) mit TAA= niedrig (ältere Games mit SMAA oder FXAA)
- falls nur MSAA verfügbar, max. 4x MSAA (oder MLAA im WAttmann)
- Auflösungsskalierung > Standard ist VSR, daher kann dann MSAA entfallen.
- Film-xyz AUS
- Bloom+Blur AUS
- Details von Ultra-->Hoch (reduziert i.d.R. vor Allem die Details im Hintergrund, entlastet die CPU)
- im Wattman-Gameprofil Tess. auf 6x setzen und AF=8x

Stabilitätstest:
Es ist sinnvoll nach großen OC-Schritten 2-3x längere Zeit zu spielen.
Da greift auch Treiber Tess.=6x.
Benchmarks ala Heaven+Firestrike+TS-Test2 haben keine Bedeutung!!!, weil da Treiber Tess.=6x nicht greift,
daher vollkomen egal ob solcher Benchmark-Quark stabil ist.
Bei schlechter Qualität des DP-Kabels kann das HDMI2.0-Kabel besser funzen.




TIPP #1: Beleuchtungs AUS (kleiner Schalter auf der Rückseite) beseitigt
evtl. vorh. Fiepen der LEDs.

TIPP #2: Uralte Games bei Problemen besser mit "Ausgewogen" spielen,
da eh nur in sehr niedrigen States(0-1) Aktivität.

TIPP #3: Bei Customs kann bei Experimenten mit OverdrivN-Tool o.ä. die VDDC ausser Kontrolle geraten.
--> DDU abgesicherter Modus, Treiber 17.11.4 installieren, im Wattman bei Graka Einstellungen ZURÜCKSETZEN
--> Neustart, Testlauf = normale Temps ?!, dann erst mit neuen Einstellungen weitermachen.
Die alten Profile löschen/nicht verwenden !

Sonstiges:
Nicht alle RUCKLER kommen vom Übergang auf P5+6+7 mit dem neuen Wattman-Profil!
Manchmal ist es einfach Streamen von SSD, das schlechte GAME oder CPU+RAM+Board.
Bitte gegentesten mit AMD-Standard-Setting Balanced.
Ansonsten hilft evtl. eine kleine Erhöhung von Fps-Limit von 3..5 fps.

Bios Modder RX56air-->64air-Bios
Das RX64Air ist am Günstigsten wg. dem niedrigen P5. An alle Bios-Modder der Hinweis, RX56 auf RX64air = PT-5..+10!!! Der Mod ist nicht dazu da, mehr Watt zu verbraten. Er dient ausschließlich der HBM-Übertaktung, mit dem zusätzlichen Goodie vom niedrigen P5= SMOOTH.
Es gelten dann die Einstellungen der RX64air !!!

Für RX-Mods mit h2o im Thread beraten lassen. (Da kann LC-Bios mit UV Sinn machen,
aber es sind auch Fälle aufgetreten, wo es Probleme gab!)




DANK
An die Threadteilnehmer Ragman, 4stroke, berntBrandon, Crynis + Holzmann und an BERNIE für die HTPC-Ideen
sowie SATUAN für die gute Range und free-server für das Thailand-Experiment.








User Wash mit einer Vega FE Erfahrung: Vielen Dank

Guten Abend,

nachdem ich mit Gerry einige PM's wegen den Settings ausgetauscht habe, wollte ich mal die Ergebnisse sichern ;)

GPU
  • P7: 1597 MHz @ 1070 mV
  • P6: 1502 MHz @ 960 mV
  • P5: 1452 MHz @ 950 mV
  • P4: 1352 MHz @ 950 mV (nicht weiter nach unten ausgelotet)
  • P3: 1267 MHz @ 950 mV (nicht weiter nach unten ausgelotet)
  • P2: 1137 MHz @ 900 mV (nicht weiter nach unten ausgelotet)
  • P1: 992 MHz @ 850 mV (nicht weiter nach unten ausgelotet)

HBM
  • P3: 1110 MHz @ 1040 mV

Powertarget: +50%

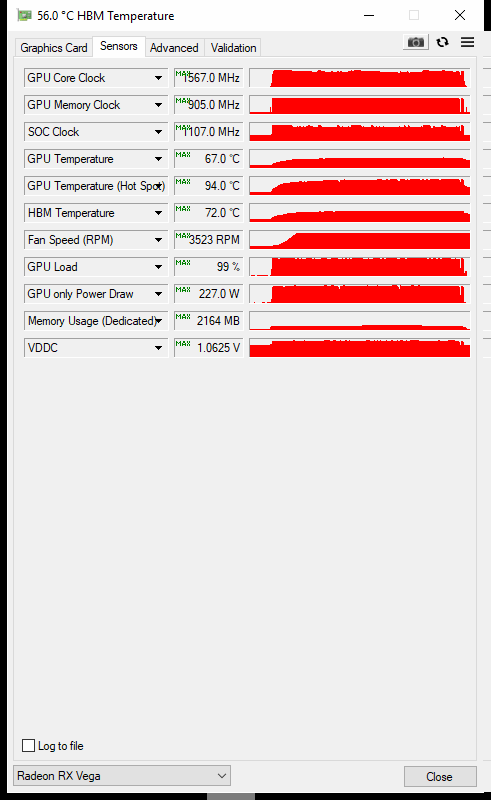

Anbei noch ein LogFile von GPU-Z während TS
Anhang anzeigen 426443

Abschließend:

Nicht jede FE wird den HBM Takt schaffen (habe hier wohl ein gutes Exemplar ergattert ^^)
BTW: Es handelt sich um eine FE @ Air auf HEatkiller umgebaut (Bilder stehen weiter vorne im Topic)

Ergänzung Thema Monitore:
@Holzmann für S.1

SINNVOLLE MONITOR+VEGA-KOMBINATIONEN

RX56 (+) 2560x1440
RX56(---) 3440x1440
RX64 (-) 3440x1440
RX64-Customs (+) 3440x1440
RX64LC (++) 3440x1440

@Holzmann
Bitte die Zeilen zu 3820x2180 mit auf S.1.
Die Besucher von S.1 sollen nicht mit übertriebenen Erwartungen ne RX64Ref. für 4k benutzen.
Selbst LC ohne P+P ist da an der Grenze.

btw.

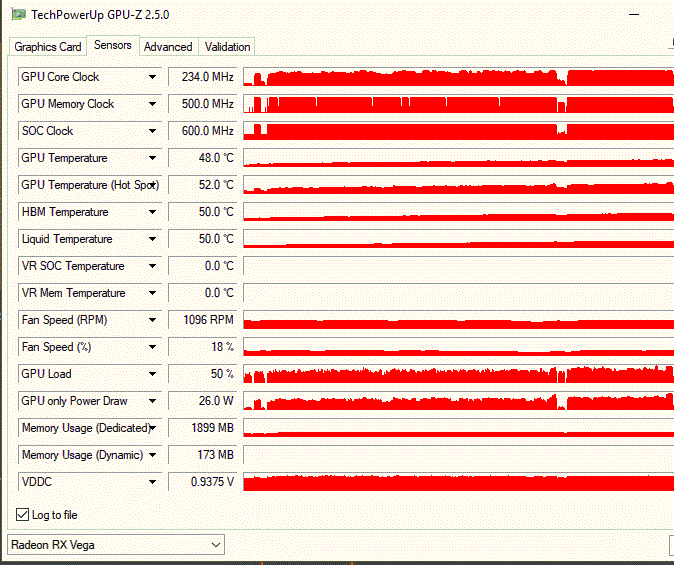

meine GPU-Z zu TS
>5101
Valley analog ohne Probs.

fps
HTPC = 83 (mit HBM-Takt 840; Empfehlung bleibt trotzdem HBM@stock-Takt wg. Stabilität)
Low = 86,5
OC = 89

btw.
Bei einer 56+LC ist HBM>950mV = OC, weil der Uncore maßgeblich die W verändert.

btw.
ZIEL ist Gamen am Sweetspot mit ca.<90% Auslastung durch fps-Limit + Gamesettings,
wie Beispielhaft von Ragman in SWBF2 demonstriert.
(h2o wurde auf S.1 auf den Thread verwiesen und nicht explizit auf die Settings,
weil da Reserven bestehen, bzw. der Chip << 40°C ganz anders reagiert.
Siehe Hierzu free-server mit seinem Thailand Experiment. )

UPDATE 11.04.2018 ODT + Reg.file:

RX56 Bios1 975_900 HBM max 980MHz SOC 1107MHz GPU-Z max Takt=1460-1495MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=850-P2=900-P3=915-P4=930-P5=945-P6=960-P7=975

ODT GPU-P7 1590-1625MHz Memory P3 800-980MHz PT 50
Belasteter Verbrauch ~170-190W GPU-only(Spitze)


RX56 Bios 1 1025_950 HBM max 980MHz SOC 1107MHz GPU-Z max Takt=1510-1555MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=900-P2=950-P3=965-P4=980-P5=995-P6=1010-P7=1025

ODT GPU-P7 1590-1640MHz Memory P3 800-980MHz PT 50
Belasteter Verbrauch ~200-220W GPU-only(Spitze)

________________________________________________________________

RX64LC Bios 1 975_900 HBM max 1100MHz SOC 1107Mhz GPU-Z max Takt=1515-1550MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=850-P2=900-P3=915-P4=930-P5=945-P6=960-P7=975

ODT GPU-P6 1600MHz GPU-P7 1620-1650MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~170-190W GPU-only(Spitze)


RX64LC Bios 1 1025_950 HBM max 1100MHz SOC 1107MHz GPU-Z max Takt=1570-1595MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=900-P2=950-P3=965-P4=980-P5=995-P6=1010-P7=1025

Für HBM max 1190MHz SOC 1199MHz, Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=925-P2=975-P3=985-P4=995-P5=1005-P6=1015-P7=1025


ODT GPU-P6 1620MHz GPU-P7 1640-1665MHz Memory P3 945-1150MHz PT 50
Belasteter Verbrauch ~200-225W GPU-only(Spitze)

________________________________________________________________

RX64Air Bios 1 975_900 HBM max 1100MHz SOC 1107Mhz GPU-Z max Takt=1500-1535MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=825-P2=850-P3=875-P4=900-P5=925-P6=950-P7=975

ODT GPU-P7 1600-1630MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~170-190W GPU-only(Spitze)


RX64Air Bios 1 1025_950 HBM max 1190 SOC 1199MHz GPU-Z max Takt=1550-1580MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=875-P2=900-P3=925-P4=950-P5=975-P6=1000-P7=1025

ODT GPU-P7 1600-1640MHz Memory P3 945-1150MHz PT 50
Belasteter Verbrauch ~200-225W GPU-only(Spitze)

________________________________________________________________

RX64RedDevil Bios OC 925_850 HBM max 1100MHz SOC 1107Mhz GPU-Z max Takt=1500-1535MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=830-P2=835-P3=840-P4=845-P5=850-P6=900-P7=925

ODT GPU-P6 1501-1531 GPU-P7 1590-1630MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~180-200W GPU-only(Spitze)


RX64RedDevil Bios OC 975_900 HBM max 1100MHz SOC 1107MHz GPU-Z max Takt=1550-1580MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=835-P2=850-P3=865-P4=885-P5=900-P6=925-P7=975

ODT GPU-P6 1506-1536 GPU-P7 1600-1640MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~210-235W GPU-only(Spitze)


P6 Takt= ca. 50% +/- zu P7 angepasst (Beispiel= P7 +20Mhz gegenüber Org takt P6 +10Mhz gegenüber Org takt der RD)

Vielen Dank an User "DEVIL" für die Ausarbeitung und Stabilitätstests der Range für Custom-Vega(Verknüpfung Chip-P5).

________________________________________________________________

Die Spannungswerte für die neue Tabelle können allgemein angewendet werden, auch für Biosmod.

Erklärung für die Min- und Max- Werte:
In diesen Bereichen der effektiv ausgelesenen maximalen Taktraten(GPU-Z) ist ein stabiler Betrieb mit der jeweiligen Vddc-Regelung möglich.
Diese sind zusätzlich noch Temperaturabhängig. Im Vorfeld wurden Erfahrungen für Bereiche zwischen ~40-75°C mit einbezogen.
Es können daher bei eingestellten ODT GPU-P7 etwas geringere effektive Taktraten entstehen, diese dann nur im OC-Umfang versuchen nachzuregeln.
Um seinen stabilen effektiven Takt für jedes reg.file zu finden(eigene Temperatur, Lautstärke Lüfter), zu Beginn erst über GPU-P7 diesen schrittweise(5-10MHz) ausloten.
Erst danach den HBM-Takt schrittweise(10MHz) nach oben nehmen, dadurch wird sich nach und nach der effektive Takt reduzieren(stärke Belastung,Temperatur).
Den ausgeloteten effektiven Takt nach erhöhten HBM-Takt nicht nachregeln um wieder auf den selben Takt wie zuvor mit niedrigen HBM-Takt zu kommen.
Unter Umständen wird das sonst ein unendliches Spiel bis für die eigene Karte der stabile Betrieb gefunden wird.

Es wird sich auszahlen schritt für schritt an die Einstellungen zu gehen.
Mit den niedrigsten angegebenen Werten beginnen.
Danach zuerst GPU-Takt(bis max) dann HBM-Takt, je in 5-10MHz Schritten, nach oben nehmen.

SOC 1199MHz mit HBM-Takt >=1110MHz werden erst mit HBM-Temperaturen <= ~50°C möglich.(h2o)

Für Air die Lüftersteuerung so wählen damit Temperaturen über 75°C Chip vermieden werden.
Bei Bedarf oder Unsicherheit kann im Thread gerne weiter geholfen werden.

Zieltemperatur 50-55 hat sich bisher bewährt. Drehzahl max 2000-3000

Im Grundsatz kann man sagen, je kühler desto bessere Ergebnisse.

Die Einstellungen wurden auf Stabilität im Bench + InGame geteset.
FPS-Limit an/aus(Treiber, InGame)
Tesslation AMD optimiert/6x(Treiber)
AF 16x/8x Gamesettings
Verschiedene InGame Grafikeinstellungen (HBAO, HBAO+, HDAO, SSAO, 3D usw.)

Firestrike, Timespy, Overwatch, SWBF1(DX11), SWBF2, BF1(DX11), DOOM(Vulkan), Starcraft II, DragonAge Inq., Destiny 2, TombRaider(2013), RotTR(2016,DX12), BF4

HBCC vorzugsweise deaktivieren. Bei aktuellen Games nach Tests/Reviews schauen und 12GB bzw. 16GB verwenden.
Ältere Spiele wie z.b. Starcraft II, BF4, TombRaider(2013) produzieren teilweise Abstürze mit HBCC.



Erstellen + Nutzung des reg.file:

1. Wattman auf "Default" zurücksetzen


2. GPU-Z mit Administrator über Rechtsklick öffnen


3. Auf das markierte Symbol klicken um die Bios.rom mit gewünschten Namen zu speichern


4. ODT mit Administrator über Recktsklick öffnen


5. Rechtsklick auf die Titelleiste in ODT und "PPTable editor" anklicken


6. Create new using bios file auf "Open bios file" klicken und die zuvor gespeicherte "Bios.rom" auswählen


7. In der angezeigten Tabelle die Spannungswerte eingeben(rot), (blau) wird durch die Verknüpfung automatisch übernommen.
Taktraten für GPU + HBM nicht verändern für das reg.file. Anpassungen über ODT erfolgen später.
Nach korrekter Eingabe "Save to .reg file" und das reg.file mit gewünschten Namen in gewünschten Ordner speichern.


8. Doppelklick auf das erstellte und gespeicherte "reg.file" und die Aufforderungen bestätigen, danach Windows neustarten.


9. ODT durch Doppelklick öffnen,(grün) einmal "Reset all" und danach "Apply" anklicken um die neuen Werte zu übernehmen.
Es kann passieren das trotzdem noch die original Wattman Vddc-Regelung greift, daher Power Target 1x auf den Wert -1(rot) stellen und mit "Apply" übernehmen.
Danach kann Power Target für die Profile frei gewählt werden und die neue Vddc-Regelung greift.
(blau) vorrangig P7 aber auch P6 für den gewünschten/erforderlichen effektiven Takt nachträglich einstellen und mit "Apply" übernehmen.
Diese Werte können dann als Profile gespeichert werden(Save) und jederzeit entsprechend abgerufen werden (Load)


10. Reg.file wieder rückgängig machen:
Dazu wie in Punkt 4 + 5 vorgehen, bei bestehenden reg.file wird nun direkt die Tabelle angezeigt(hier kann auch direkt ein neues reg.file erstellt werden).
Zum löschen in der oberen Zeile 1x auf "Delete" klicken und die Aufforderungen bestätigen.
Der Treiber wird dadurch schon einmal neugestartet, zusätzlich aber einen Windows Neustart durchführen.
Jetzt ist wieder alles auf default gesetzt.
Wechseln zwischen reg.files benötigt diesen Schritt nicht, dort einfach ab Schritt 7 beginnen.


Nach Treiber-Update oder -Neuinstallation muss wieder Punkt 8 durchgeführt werden.
Nach Neustart einmal in ODT PT -1 übernehmen(apply), anschließend sein ODT-Profile für das entsprechende V-Offset laden und übernehmen(apply).


Angegebenen Max P7 effektiv Takt auslesen und Einstellen.
PC nach Kaltstart/Energiesparen noch einmal Neustart durchführen.
Es können ansonsten zwischen 5-20MHz GPU-Takt fehlen.


Für weiteres vorgehen oder andere Settings in Bezug auf meine Staffelung.
[Sammelthread] AMD RX VEGA Sammelthread + FAQ - Seite 229

Stock-Value Referenz_Vega inklusive Verknüpfungen/Abhängigkeiten:

Danke an alle Threadteilnehmer für die bisherigen und künftigen Erfahrungen/Ideen.
Dank an Ragman + Devil für die Unterstützung.


ODT-Download

OverdriveNTool - tool for AMD GPUs | guru3D Forums

- - - Updated - - -

Zuletzt bearbeitet:
So scheint es jetzt wirklich gut zu laufen eine Stunde gezoggt und keine Auffälligkeiten im Log was die Temps an geht Gpu so bis 63 Grad HBM so 71 Grad durchgehend.
Das einzige was mir aufgefallen ist ist das der HBM ab und an für ne Sekunde absackt auf 800 genauso der Soc Clock hat dafür wer ne Erklärung? vermutlich zu wenig Strom denk ich mal oder liegt es an der Last?

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
@Ragman
Ich würde es nicht übertreiben. Falls 11_04 oder 11_07 stabil ist, wäre das der Hammer. Sind ja nur 2 W Unterschied.
Und 11_04 ist vllt. gefühlt Zackiger !
Merkst Du da am Lüfter+AiO einen Unterschied ? Schau mal beim Spielen auf die h2o-Temp..
11_09 ist irre gut, da kommt wohl Alles zusammen. Für Light-Games ne echte Option.
CPU+Ram+KB da kommt bei Dir Alles Gute auf einmal.
Du hast jetzt ein feines Sys.!

- - - Updated - - -

So scheint es jetzt wirklich gut zu laufen eine Stunde gezoggt und keine Auffälligkeiten im Log was die Temps an geht Gpu so bis 63 Grad HBM so 71 Grad durchgehend.
Das einzige was mir aufgefallen ist ist das der HBM ab und an für ne Sekunde absackt auf 800 genauso der Soc Clock hat dafür wer ne Erklärung? vermutlich zu wenig Strom denk ich mal oder liegt es an der Last?

Sollte eigentlich nicht sein mit P6 970mV und HBM 960mV.
Deinem HBM sind evtl. die 71°C zuviel. Beim HBM gibt es große Streuungen in der Qualität.
Kannst Du das fps-Limit (mit FRC im Wattman ?) 5% runternehmen oder Gamesettings
oder HBM-Takt leicht reduzieren?
Mit 70°C beim HBM passt es dann sicher besser.

Zuletzt bearbeitet:
Ich werde das noch bissl testen und dann berichten als nächstes muss ich mich mal mit dem Custom Resolution Utility befassen da mein Acer Xr342Ck ne FreeSync Range von 48-75 hat und ich als Frtc im treiber gerne so 50 Fps einstellen würde er aber so vermutlich immer hin und her wechselt von FreeSync zu normal.
Grafikdetails runter werde ich auch mal testen da mein Prozessor ja schon zur alten garde gehört als i7 2600k.

Mfg

So scheint es jetzt wirklich gut zu laufen eine Stunde gezoggt und keine Auffälligkeiten im Log was die Temps an geht Gpu so bis 63 Grad HBM so 71 Grad durchgehend.
Das einzige was mir aufgefallen ist ist das der HBM ab und an für ne Sekunde absackt auf 800 genauso der Soc Clock hat dafür wer ne Erklärung? vermutlich zu wenig Strom denk ich mal oder liegt es an der Last?

Die Karte taktet einfach runter wenn die Auslastung niedrig ist, solange sie nicht runter taktet während die GPU Auslastung bei 100% oder knapp drunter ist, ist alles gut. Bei mir ist das auch so, Erfahrungsgemäß geht der Takt ca. unter 80% GPU Auslastung runter, HBM halt in großen Schritten. Denke das gehört zu den Stromsparfunkionen.

Edit @ GerryB: 71°C HBM Temp sollet wirklich kein Problem sein wenn man nicht gerade sehr hoch übertakten möchte.

Zuletzt bearbeitet:
Moin.
Ich hoffe es ist nicht schlimm wenn ich mich hier mal anschließe.

Meine V64 Red Devil is nu endlich nach 5-6 wo wartezeit angekommen.



Hab mal das letzte angegebene setting der RD getestet P6 1537/970 P7 1627/1070 HBM 1075/970 PT+35. 2x TS lief gut durch.
Nur laut die karte bei 2500 rpm
Und zirpen tut sie noch bei last :/

Paar Tipps vielleicht? andere settings oder so?

Befeuert nen 34ér Samsung. Wollte damit in der Freesync range bleiben

mfg
Alex

Ps: läuft echt fluffig mit der karte. Mit der GTX1070 hatte ich immer kleine ruckler/stocken. Mit der Vega und freesync bei SWBF2 ein Augenweide :)
Endlich nach Jahren wieder ein AMD System :d

Zuletzt bearbeitet:
Hab jetzt noch mal rum probiert scheint wirklich am Game zu liegen vermutlich in Kombination mit dem alten Prozessor das die Karte da einfach runter taktet im Ts hab ich das Problem nicht da stehen konstant die HBM Mhz und der Soc Takt an denke das das so mein 24/7 wird und danke euch recht herzlich für die Unterstützung.

@Devil. Versuch mal mein 24/7.
P6 1507Mhz 968mv P7 1577Mhz 980mv HBM 1050Mhz 960mv
Lüfter min 800 max 2500 targettemp 65grad Powertarget 5%.
Im TS isses laut, aber im game sehr angenehm mit fps limit auf 100.

jo. werds mal testen. hab nur das problem das z.b bei SWBF2 am anfang 1000+fps sind dauert 20 sek bis er sich durch die ganzen P hochgearbeitet hat. wie am besten ein FPS begrenzung? Im Treiber?

Tante Edit fragt: Nach Änderung neustart? Oder gehts/reichts OnTheFly.
BIOS ist bei mir auf STD

Zuletzt bearbeitet:
Ja hab ich im Treiber gemacht. Und dann freesync aktiv. Is dann prima in der Range.

Ok. ähh wo find ich das? seh nur etwas mit Frame Rate Target Controll

- - - Updated - - -

So. mal getestet. TS lief. ca 200pkt weniger und -35w ca 200w verbrauch nu
Beim spielen dauerts gefühlt ewig bis er stabile fps hat. am anfang rückelts wie s.. dann läufts gut mit ca 85-95 fps(spiele auf 3440x1440)

Lautstärke fast genauso laut wie das andere setting vorher. Oc/UV bei Nividia war etwas einfacher. Aber man stellt sich gern der Herausforderung :d

mfg

Neue Testreihe erarbeit für die optimale Einstellung der Spannung und ihre Auswirkung inkls. HBM Takt.

Zuerst HBM-Takt mit 960mV(=schwelle um SOC-Takt 1028-1199MHz mit zu machen + unsere Untergrenze/Minimum für Vddc Regelbereich)

Feste Einstellung für P-State Takt und Spannung! Nur HBM-Takt geändert.

HBM 800-900MHz = SOC 1028MHz, damit erreichen wir unseren maximalen !EFFEKTIVEN! Chiptakt ich nehme als Beispiel 1600MHz.
HBM 905-995MHz = SOC 1028MHz, damit senkt sich der Takt auf 1595MHz.
HBM 1000-1025MHz = SOC 1028MHz = Schwelle für 960mV gewählt, damit senkt sich der Takt wieder auf 1590MHz.
HBM 1030-1105MHz = SOC 1107MHz, damit haben wir die letzte Absenkung auf 1585MHz.
HBM 1110-1150Mhz = SOC 1199MHz, Takt bleibt jetzt wie zuvor bei 1585MHz.

Hier sieht man alleine über HBM-Takt werden schon die Taktraten geändert.

Weiter mit den Spannungen für P-State mit allen HBM-Taktraten getestet.
Feste 960mV HBM-Controller. Fester Takt(Einstellung) in P-State!!
Hier kommt der Wichtigste Bereich der den Verbrauch steuert.

Ich habe bei 950mV begonnen darunter wird nichts mehr geregelt wegen HBM-Controller 960mV = Untergrenze Vddc!

P-Spannung 950-1000mV = immer selbe Vddc von 0,9688V, Takt geht in den zwischen Schritten in diesem Bereich marginal 1-2MHz nach oben. Wieder Beispiel !Effektiv! Takt 1600-1602MHz.
Schwelle ist 1005mV!! bis dort hin 0,9688V Vddc!
P-Spannung 1006-1055mV = Vddc beginnt leicht mit zu ziehen von 0,9688-1,0125V(aber nicht gleichmäßig sonder Sprunghaft werden immer öfter 1,0125V genommen), Takt geht in den zwischen Schritten so gut wie 1:1 mit der Spannung mit. Takt nun 1602-1650MHz.
P-Spannung 1056-1105mV = Vddc zieht wieder minimal mit von 1,0125V-1,0562V(selbes Verhalten wie vorher, Ausnahme ist ein Sprung ab 1060-1070mV dort scheint eine Schwelle zu sein direkt auf 1,0562V dauerhaft), Takt geht in den zwischen Schritten so gut wie 1:1 mit der Spannung mit. Takt nun 1650-1700MHz.
P-Spannung 1106-1155mV = Vddc zieht wieder minimal mit von 1,0562-1,0688V(selbes Verhalten wie bis 1055mV), Takt geht in den zwischen Schritten so gut wie 1:1 mit der Spannung mit. Takt nun 1700-1750MHz.

Dieses Verhalten ist für alle HBM-Taktraten bei 960mV HBM-Controller-Spannung identisch.
Zu sehen ist hier das die eingestellte Spannung nicht die Spannung direkt angibt die genommen wird. Sondern einfach nur den Regelbereich für Vddc von Minimum(960mV=HBM-Controller) bis zu einem Maximium bestimmt.
Mit den zwischen Schritten wird dann bestimmt ob Vega den kompletten Bereich ausnutzen soll oder sich eher am Maximum orientieren soll.
Das ganze noch mit dem P-State Verhalten kombinieren und man kann für einen bestimmten EFFEKTIVEN Takt die stabilste eingestellte Spannung wählen.
Als allgemeine Empfehlung würde ich da jeweils die Obergrenze der einzelnen Bereiche für die Spannungen wählen. (=Safe)
!!Ausnahme ist der Bereich 1060-1070mV scheint ein Sweetspot zu sein!!

Alle Werte sind mehrfach getestet mit Pc Neustart zwischen drin und mehreren Anläufen um zu schauen ob die Bereiche auch wirklich immer gleich sind.

Als letztes P-State Takt:
Änderungen des P-State Takt im Wattmann entsprechen immer dem effektiv umgesetzten Takt bei !GLEICHER! eingestellten !SPANNUNG! Beispiel 1630 eingestellt = 1570MHz effektiv, dann 1640 eingestellt = 1580MHz effektiv. usw.......

Diese Versuchsreihe werde ich mit den Safe Settings von GerryB kombinieren und testen.
Somit kommen wir einem stabilen Allround Setting immer nähe. (Hoff ich zumindest:bigok:)

Durch die Auflistung sieht man schön das wir alleine durch eine Änderung des HBM-Takt + Spannungsänderung eingestellt 1-45mV für P6/7 effektive Taktunterschiede von bis zu 60MHz hin bekommen ohne nur einmal den eingestellten Takt anzufassen!!

EDIT: Die 1600MHz für die oberen Listen waren Beispiele. Die Differenzen zwischen P-Takt eingestellt und effektiv erreicht werde ich noch nacharbeiten. Der Komplette Artikel bezieht sich rein auf die Änderung des EFFEKTIVEN Taktes (das ist der aus GPU_Z)


@GerryB

Mit dem doch extremen Sprung bei 1060-1070mV sind jetzt auf jedenfall die guten Ergebnisse + Stabiliät von z.b. Ragman nach zu vollziehen. (War im Review wirklich der "goldene Griff" für allgemeine Stabilität inkl. hohen Takt)
Auch wenn man jetzt sieht das es einfach nur die starke Vddc Erhöhung zu 1050mV ist.(Vddc tendiert nicht ständig unter die 1,0562V sondern bleibt dort)

Zuletzt bearbeitet:
Die Karte taktet einfach runter wenn die Auslastung niedrig ist, solange sie nicht runter taktet während die GPU Auslastung bei 100% oder knapp drunter ist, ist alles gut. Bei mir ist das auch so, Erfahrungsgemäß geht der Takt ca. unter 80% GPU Auslastung runter, HBM halt in großen Schritten. Denke das gehört zu den Stromsparfunkionen.

Edit @ GerryB: 71°C HBM Temp sollet wirklich kein Problem sein wenn man nicht gerade sehr hoch übertakten möchte.

Ich dachte Es ruckelt bei Ihm,wenn Es runtertaktet. Wenn nur Nichts los ist dann ist Alles i.O. .
Am Anfang wo P6 zu HBM nicht so gut verortet war, gab es da manchmal Probleme bei mir.
Man denkt dann immer gleich das Schlimmste. Aber umso Lieber lass ich mich Positiv überraschen.
Trotzdem ist es nicht schlecht wenn die Leute auf die Temps schauen .
Hier im Thread ist Gott sei Dank eine positive Grundstimmung in Richtung Cool + Leise für 24/7
mit akzeptabler Performance. Und mit der Stabilität passt Es auch ganz gut trotz Streuung
bei Chips+HBM.
Daher für HBM 75°C +/-5 je nach Qualität, sonst funzt OC nicht so gut. Und selbst bei gutem HBM sollte man den dauerhaften 79°C durch ein fps-Limit immer mal Luft verschaffen. Da die Spiele nicht gleichmäßig Stressen funzt das dann auch gut.

@Kintaro
Jo, die Meisten sollen zwischen 1040mV und 1070mV den idealen Takt für Ihr MAX suchen.
1070mV ist für schlechte Chips meistens so eine Art Anker bei P7 1607..1612.
Mehr ist rausgeschmissene Energie bei der kühlen Blonden. Und die Leisen suchen gern unter 999mV bei P7 ca 1597. Da ist auch Viel möglich.
Bei der RX56 ist evtl. ab P7 1597/999 der P6 besser runter auf 1532/970 zu setzen, damit der eff.Takt nicht unter P6 fällt ?

Zuletzt bearbeitet:
Ich dachte Es ruckelt bei Ihm,wenn Es runtertaktet. Wenn nur Nichts los ist dann ist Alles i.O. .
Am Anfang wo P6 zu HBM nicht so gut verortet war, gab es da manchmal Probleme bei mir.
Man denkt dann immer gleich das Schlimmste. Aber umso Lieber lass ich mich Positiv überraschen.
Trotzdem ist es nicht schlecht wenn die Leute auf die Temps schauen .
Hier im Thread ist Gott sei Dank eine positive Grundstimmung in Richtung Cool + Leise für 24/7
mit akzeptabler Performance. Und mit der Stabilität passt Es auch ganz gut trotz Streuung
bei Chips+HBM.
Daher für HBM 75°C +/-5 je nach Qualität, sonst funzt OC nicht so gut. Und selbst bei gutem HBM sollte man den dauerhaften 79°C durch ein fps-Limit immer mal Luft verschaffen. Da die Spiele nicht gleichmäßig Stressen funzt das dann auch gut.

@Kintaro
Jo, die Meisten sollen zwischen 1040mV und 1070mV den idealen Takt für Ihr MAX suchen.
1070mV ist für schlechte Chips meistens so eine Art Anker bei P7 1607..1612.
Mehr ist rausgeschmissene Energie bei der kühlen Blonden. Und die Leisen suchen gern unter 999mV bei P7 ca 1597. Da ist auch Viel möglich.
Bei der RX56 ist ab P7 1597/999 der P6 besser runter auf 1532/970 zu setzen.

Bei unter 1000mV für P-state würde ich aus Stabilitätsgründen mit P6 und P7 auf 1000mV bleiben. Vddc regelt dort dauerhaft auf 0,9688V. genauso wie 950,960,970 usw.
Unten 1000mV kommen nur minimalste Schwankungen auf gelegentlich 0,9622V(Scheint so das absolute Minimum bei 960mV Controller zu sein).
Tiefer als HBM-Controller wird Vddc nie gehen.
Wäre ein Vorschlag mal von mir.

Für RX56 original Bios kann man durch den maximal unter 1000MHz HBM-Takt die Controller Spannung noch nach unten setzen und kommt dann unter Vddc 0,9622V
Aber mit dem Bezug auf meine Werte wäre sie definitv Stabil bei 960mV.

RX56 kann ich mir ein sauberes UV mit 900mV HBM-Controller vorstellen. Tiefer wird denk ich Kritisch mit den 900mV sind wir schon bei P1 991/900mV HBM 500MHz/800mV angekommen da geht nur noch P0 drunter mit 852/800mV bei HBM 167MHz/800mV

Zu deinem Setting P7 1597/999mV

Mit P6 1532/1000mV zu P6 1532/970mV wird sich der effektive Takt gerade mal um 1-2MHz ändern.
In dem Bereich sind die Vddc unterschied extrem klein und wirken sich so gut wie gar nicht mehr auf den effektiven Takt aus.
Bei 1000mV und darunter macht dann nur noch der eingestellte P-takt die Unterschiede aus.
P7 1597/950-1000 zu P6 1532/950-1000 wird genau die Differenz von 60MHz effektiv haben.

!!!Verhält sich aber wirklich nur in dem Bereich so. Vddc kann höchstens 8mV ändern!!!

Dort wird es dann aber auch Schwieriger weil wie du schon sagst P5 mit 1474/1100mV darunter sitzt.
Dieser hat bei 960mV 1474MHz effektiven Takt. Über den muss man mit P6 und P7 kommen. Am besten mit sauberen 50:50 step.

Also für dieses Beispiel der RX56original dann

P5 1474/1100mV = 1474MHz P6 1567/950-1000mV =1490MHz P7 1597/950-1000mV =1510MHz HBM 800-990/960mV.(sehr enger Bereich wegen hohen P5)

Damit wäre ein sauberers durchtakten gewährleistet ohne das die Karte ständig im P5 hängt. (das wollen wir ja nicht wegen den 1100mV!)

Von den P-State Values P0-5 scheint mir das mit der eigentlich verrufenen RX64Air (was das hier angeht) am einfachsten zu sein, weil P5 uns bei UV nicht so dicht auf die Pelle rückt.

Für RX64Air könnte das ganze so aussehen.

P5 1401/1100mV = 1400MHz P6 1527/950-1000mV = 1462MHz P7 1597/950-1000mV = 1525MHz HBM 1030-1150/960mV ----> für HBM <1030/960mV nochmal für P6+7 gedanklich ca.5MHz effektiv drauf packen.

Zuletzt bearbeitet:
Hab noch bissl getestet liegt tatsache daran das die Karte in Assasins Creed einfach kurz runter Taktet weil der Prozessor nen kurzen Peek hat scheint also echt normal zu laufen die Gpu.
Hab nun nen bissl mit dem Frtc gespiel und feststellen müssen das der Globale Frtc genommen wird der aus dem Spiele Profil aber leider nicht zumindest bei Aco.
Das hab ich nun mit der Chill Funktion beseitigt und im Spiel diese Dynamische Einstellung bei 45 Fps getestet funktioniert und ist mit Chill echt gut Sparsam geworden also auch deutlich kühler.
Werde nun noch nen bissl was zu Chill und Game Settings lesen aber bin jetzt echt super Happy das das so klappt kann nicht oft genug danke sagen und 1550Mhz ist denke ich nicht schlecht.

Kann ich so bestätigen, FRC funzt bei mir bei PUBG und R6S auch nur wenns Global gesetzt ist.


Gesendet von iPhone mit Tapatalk

Also für dieses Beispiel der RX56original dann P5 1474/1100mV = 1474MHz P6 1567/950-1000mV =1490MHz P7 1597/950-1000mV =1510MHz. (sehr enger Bereich wegen hohen P5)
Mit HBM 800-990/960mV.
Damit wäre ein sauberers Durchtakten gewährleistet ohne das die Karte ständig im P5 hängt. (das wollen wir ja nicht wegen den 1100mV!)

Für RX64Air könnte das ganze so aussehen.
P5 1401/1100mV = 1400MHz P6 1532/950-1000mV = 1460MHz P7 1597/950-1000mV = 1525MHz HBM 1030-1150/960mV ----> für HBM >1030/960mV nochmal für P6+7 gedanklich ca.5MHz effektiv drauf packen.


@Kintaro
Ich bin da mal raus, komme mit so wenig Bums nicht in P6+7.
So ein Setting müßte ja mit PT=0 oder -10 abgesichert werden oder durch Gamesettings.
Die Leute , die Das wollen müssen sich halt hier im Thread austauschen.

Zuletzt bearbeitet:
DANKE werde Das mal für die RX56 testen.
Nach m.E. ist 1597/999mV brotlose Kunst!!!
Die Temps sind mit Lüfter 2250 so gut, daß ruhig SAFE 1040mV eingestellt werden kann.(einfach weil VDDC so niedrig ist)
Da funzt dann auch P6 1532/970.

Mit P6 musst du nur aufpassen das du über den effektiven Takt von P5 1474MHz kommst. mit P6 1532/970mV HBM 960mV landest du aber bei 1440-1450MHz.
Analog wird das auch mit niedrigeren HBM-controller sein. Mit HBM senkst du alle P-State nach unten ab. aber die verhältnisse vom effektiven Takt bleiben gleich. da müsste man wieder kurz checken wie effektiver takt z.B. mit 900mV HBM aussieht bei P5 und dann P6 und P7 anpassen um seine gewünschten maximalen effektiven Takt mit P6 in der mitte zu finden.

Nachtrag:

Sieht gut aus, wenn das funktioniert noch näher an P5 zu gehen. du landest dann ja mit 1557/975-1000mV nur noch 5-7MHz über P5.

Aber deine Spreizung wird größer mit P7 1602/1040mV. Sprich +10 eingestellter Takt und +40mV eingestellt = ~50MHz mehr effektiver Takt für P7
Die Verhältnisse vom eingestellten Takt P6 und P7 können sein wie se wollen je nachdem mit welcher Spannung du ran gehst. WICHTIG ist welcher effektiver Takt dabei raus kommt.
P5 1474/1100 = 1474MHz
P6 1597/975 = 1510MHz
P7 1602/1040 = 1555-1560MHz
HBM 880/960
scheint mir P6 besser zu liegen!

Und natürlich wird der oft unterschritten, der P5 bei RX56 liegt sehr hoch = Ungünstig bei UV über Watmann wenn nicht ständig Volldampf da ist, wird dadurch P5 bei RX56 öfter ran müssen als bei der RX64 wo P5 deutlich niedriger liegt.

Zuletzt bearbeitet:
HOTSPOT
Der Hotspot ist ein Wert aus einer Vielzahl von Sensoren. Kann der SpeicherController oder aber ganz was Anderes sein.
Bei mir jetzt wieder große Probleme, als ich mit mehreren Monitoren hantiert habe.
Bei mir ist definitiv der DP im Arsch oder/und 1 Kabel. Konnte dann mit einem HDMI-Kabel an der 2. Graka zum Glück wieder ins Geschäft kommen. Dort scheinen die DP´s auch noch zu funzen.
ERGO
Wenn der Hotspot gaaaanz schnell >20° GPU hat ist da ein Defekt am DP auch möglich.
Da kann man noch am HDMI hoffen, daß es geht, aber eigentlich ist Austauschen beim Händler sinnvoll,
weil man ja Reserve-Anschlüsse braucht.

Zuletzt bearbeitet:
P5 1474/1100 = 1474MHz
P6 1597/975 = 1510MHz
P7 1602/1040 = 1555-1560MHz
HBM 880/960
scheint mir besser zu liegen!

Und natürlich wird der oft unterschritten, der P5 bei RX56 liegt sehr hoch Volldampf da ist, wird dadurch P5 bei RX56 öfter ran müssen als bei der RX64 wo P5 deutlich niedriger liegt.

Mit Diesen Niedrigenergiesettings + RX56 komme ich nicht auf einen grünen Zweig. Da hast Du Recht.
Das sollte Jeder für sich selber ausprobieren. Ich lösche in meinem Post oben.

Die HTPC´s für KLEINE Spielchen lass Ich so im Txt.
Durch das PT und den kleinen P7-Takt ist Das safe.

Zuletzt bearbeitet:
moin jungs.

Hab immer noch das problem das in SWBF2 die karte hoch und runter taktet. Von 12xx-15xx is alles dabei. BEi jedem Rundenbeginn brauchts erstmal locker 30 sek bis es nicht mehr ruckelt. Sieht aus als wenn die Karte sich durch die States noch oben nuckelt.
Bei BF1 is bis dato alles schick.
P6 1537/980 P7 1597/1050 HBM 1050/980 pt+5
treiber 17.12.2

mfg
Alex

moin jungs.

Hab immer noch das problem das in SWBF2 die karte hoch und runter taktet. Von 12xx-15xx is alles dabei. BEi jedem Rundenbeginn brauchts erstmal locker 30 sek bis es nicht mehr ruckelt. Sieht aus als wenn die Karte sich durch die States noch oben nuckelt.
Bei BF1 is bis dato alles schick.
P6 1537/980 P7 1597/1050 HBM 1050/980 pt+5
treiber 17.12.2

mfg
Alex
Ich habe jetzt zwar nie die MHz begutachten, aber bei mir dauert es auch ewig bis Battlefront 2 ruckelfrei läuft. Das beobachten kann ich aber sogar in verschiedenen Menüs, die einfach Mega lang zum Laden brauchen, bis sie ruckelfrei sind.

Gesendet von meinem SM-G950F mit Tapatalk

moin jungs.

Hab immer noch das problem das in SWBF2 die karte hoch und runter taktet. Von 12xx-15xx is alles dabei. BEi jedem Rundenbeginn brauchts erstmal locker 30 sek bis es nicht mehr ruckelt. Sieht aus als wenn die Karte sich durch die States noch oben nuckelt.
Bei BF1 is bis dato alles schick.
P6 1537/980 P7 1597/1050 HBM 1050/980 pt+5
treiber 17.12.2

mfg
Alex

Hi,

bei mir ist es nicht bei jedem Rundenbeginn, meistens nur nach dem starten des SPiels auf der ersten Map.
Ich habe hier mal meine Grafiksettings gepostet, damit läuft es super Rund, kaum Framedrops:

[Sammelthread] AMD RX VEGA Sammelthread + FAQ - Seite 130

Framelimit mit RTSS
Tess im Treiber auf Anwendung überschreiben und dann mal 6X

Gruss und Dank an Gerry!

Danke, werds mal versuchen.
Gott sei dank. Dacht ich wäre der einzige mit dem Problem.

EDIT


Supi: Tesselation auf 6x hats gebracht :) Danke

Zuletzt bearbeitet:
Versucht mal bitte Gpu-z mit laufen zu lassen.
Und grob ein Auge auf die Taktraten zu haben.
Durch das FPS-Limit zwingen wir die Karte sich hauptsächlich im P5 und P6 aufzuhalten. P7 dann nur wenns nötig ist um die drops abzufangen.

Wenn ihr euch öfter in der gegegend 1400-1440MHz(RX64AIR/RX56@64Air Bios) aufhaltet dann ist euer FPS limit zu gering und ihr landet oft im P5. = minimale drops können entstehen wenns dann zwischen P5-P6 hin und her geht.

Bsp. bei mir 4k 60Hz. ohne limit 52-71Fps alles nur nicht smooth.
Mit Fps-limit 50 =smooth aber es kommt zwischen drin doch gefühlt zu minimalsten micro ruckerchen. = weil P5 1400-1440MHz (GPU-Z) doch immer wieder genommen wird, aber keine drops unter 50. = schon sehr gut
Ideal ist bei mir FPS-Limit 55 = vollkommen smooth. oft GPU-Z P6 1460-1490. noch viel seltener P5. Interessanterweise keinerlei drops unter 55 obwohl ja ohne limit teilweise bis 52 runter ging.
Damit habt ihr nochmal bessere min Fps.

Irgendwie beschleunigt oder stabilisiert das FPS-limit das taktverhalten von Vega.

Wäre einen Versuch Wert zu schauen ab wann das bei euren 1440p 144Hz eintritt, bzw auch für andere Auflösung.

Damit können wir dann nach und nach noch eine Tabelle für alle Auflösungen, Sync arten, und Limits erstellen. bei denen alles super smooth läuft.

Das ist ja der extrem große Vorteil von Vega gegenüber Pascal. Unsere max Fps wird zwar nicht an eine 1080Ti ran kommen aber unsere min FPS sind deutlich besser = smoother spielen.
In zahlen bei mir 4K@60Hz feste 55 Fps oder auch kleines fenster von 52-71fps spielen sich smoother als sehr hohe max Fps mit großer differenz zu min FPS. selbes Game 1080ti 47-83FPS.


@Ragman

Bei dir mit RX64LC mal schauen wie es bei dir aussieht mit P5 =effektiv 1540-1560MHz(Gpu-Z)
Kann sein das es ähnlich wie RX56 Stock ist, weil P5 auch so hoch ist, das ihr so oder so ständig dort hängen bleibt mit Limit. Differenz zwischen P5 und P7 ist einfach deutlich kleiner.
Für Stock ganz nett weil dann schneller hin und her getaktet wird und der Verbrauch gesenkt ist weil da normal 1,1 - 1,15 - 1,2 Volt stehen. mit UV über Wattmann möchten wir aber gerne beim spielen unsere neuen P6 und P7 haben.

Zuletzt bearbeitet:
@Ragman

Bei dir mit RX64LC mal schauen wie es bei dir aussieht mit P5 =effektiv 1540-1560MHz(Gpu-Z)
Kann sein das es ähnlich wie RX56 Stock ist, weil P5 auch so hoch ist, das ihr so oder so ständig dort hängen bleibt mit Limit. Differenz zwischen P5 und P7 ist einfach deutlich kleiner.
Für Stock ganz nett weil dann schneller hin und her getaktet wird und der Verbrauch gesenkt ist weil da normal 1,1 - 1,15 - 1,2 Volt stehen. mit UV über Wattmann möchten wir aber gerne beim spielen unsere neuen P6 und P7 haben.

Gerade Versucht meine Settings:


Hier der Taktverlauf GPU-Z, erster tEil FPS Limit 100, zweiter Teil FPS limit 110: ;-)

Taktverlauf FPS limit_2.gif

Gruß

Gerade Versucht meine Settings:

Anhang anzeigen 423593

Hier der Taktverlauf GPU-Z, erster tEil FPS Limit 100, zweiter Teil FPS limit 110: ;-)

Anhang anzeigen 423594

Gruß

Ok das sieht gut aus. Klar avg. Verbrauch geht dann etwas hoch. Aber wirklich nur geringfügig um 10-20W. Bei nem Setting mit 200-230W Spitze ist das glaube ich aber immer noch zu verkraften.

Mit 110Fps sieht man das du P7 schon wieder so gut wie dauerhaft durch taktest. Versuch mal die Goldene Mitte von 105FPS bitte.

Bei 110FPS solltest du aber keinerlei drops gehabt haben, die du irgendwie gemerkt oder gesehen hast ?

Zuletzt bearbeitet:
BOOST-SETUP für REFERENZKARTEN im PERFORMANCE/Effizienz-BEREICH 1040-1070mV
Es gibt nur WIN oder OUT (Ein gutes NT ist Plicht!)

WIN = intelligente Game- und Treibersettings (Tess.auf 4x..6x, AA=0..4x, AF 4x..8x)
OUT = eff.Takt unter P6

!!! Energiesparen durch fps-Limit !!! (Ist auch besser für die Temps.)
fps-Limit im oberen Bereich setzen eff.Takt > 1550 .
Das verbessert auch das STREAMEN.
Lt. Kintaro wird wird bereits bei einem eff.Takt von 1500 der P6 aktiv - NICE -
Also fps-Limit auf eff.Takt 1500+50=1550 AUSRICHTEN würde schon reichen.
!!! Im Zweifelsfall ist fps-Limit im Wattman unter Globale Settings der sicherste Weg !!!
Bei Spielen wo, Das nicht funzt dann sicherheitshalber Vsync nehmen.
@Alle Bios Modder
!!! Das RX64Air ist am Günstigsten wg. dem Niedrigen P5 !!!

MAX-SETUP
P6=1040mV P7=1070mV HBM=960mV

Takt:
RX56 P6 1502 P7 1617+/-10 PT+40 +/-10
RX64 P6 1502 P7 1612+/-10 PT+30 +/-10
RX64LC P6 1597 P7 1652+/-10 PT+40 +/-10

RX56 HBM 800..920
RX64 HBM 945..1150

!!! PT richtet sich nach den Temps. !!!
Lüfter 3500 (Devil 2500)
Zieltemp. = 55+/-10 (OC hängt nur von der erreichten Temp. ab!)
- Bei RX64LC natürlich Zieltemp. = 45°C -

BOOST
Bei guten Spielen (Frostbyte etc.) gibt es dann einen Boost über P7-Takt von ca.35 +/-20.
!!! Unbedingt FPS-Limit erf., damit beim Start+Laden es keinen Absturz gibt !!!

TEMPS
Der HBM fühlt sich bei 75°C+/-5 noch wohl. (hängt von der Quali ab)
Ab 70°C könnte bei Manchen das OC instabil werden.
Dann besser fps-Limit runter. PT würde ich erst als Zweites reduzieren.

ERGEBNISSE z.Vgl.( Es geht vor Allem um den eff.Takt > P6 )
(Bios 2 PT+50 für Alle Runs)

mein TimeSpy mit Cf = 89,35fps

xxxxxTS@1617 Cf.gif

z.Vgl. Gamersnexus


mein Valley mit CF (1440p Ultra 8xAA)

xxxxxValley Cf.gif

mein Valley Single (1440p ULTRA 8xAA)









LOW-SETUP - Es ist viel Bums erf.!
(Lüfter+Zieltemp.+PT bleiben unverändert; Da kann JEDER verschlimmbessern - an WIN+OUT denken !)

!!! Durch den begrenzten P7 spart man nochmal Energie+Temp !!!
Für 90% der Games reicht das DICKE.

P6=1040mV P7=1070mV HBM=960mV

Takt: (letzte Änderung P6 nach Check durch KINTARO -Danke)
RX56 P6 1502 P7 1587+/-10 PT+40 +/-10
RX64 P6 1502 P7 1582+/-10 PT+30 +/-10
RX64LC P6 1597 P7 1622+/-10 PT+40 +/-10
HBM auf max. stabilen Takt lassen!

!!! Durch den niedrigen P7-Takt wird eine Begrenzung erzwungen !!!
!!! Energiesparen durch fps-Limit !!! (Ist auch besser für die Temps.)


Ergebnisse z.Vgl. ( Es geht vor Allem um den eff.Takt > P6 )
Ausreisser nach unten können nicht 100% vermieden werden, aber in akzeptablen Rahmen.
(Bios 2 PT+50 für Alle Runs)

mein TimeSpy mit Cf

xxxxx1587@1040 2x190W VDDC1,0V.gif

mein Valley mit CF (1440p ULTRA 8xAA)

xxxxValley 1440p Ultra 8xAA.gif

mein Valley Single 35fps (1440p ULTRA 8xAA) mit Ausreissern, aber akzeptabel.

xxxxxValley 1440p Ultra 8xAA Single 35fps VDDC 1,0V.gifxxxxxxxxxxxxxx_mit P6@1502P6@1502.gif

Die Effizienz reicht mir ! (avg.W= NICE) ; HBM-Temp bei 35fps = 61°C mit P6=1502-Setting.
!!! DARAN KANN JEDER SEIN SETUP GUT VERGLEICHEN !!! (bei konstant 35 fps)


GAMEWORKS
Wer mit AMD-Graka den NV-Crap spielt hat Probleme, weil sehr schnell OUT.
Außerdem wird man bei ungünstigen Gamesettings+FPS-Limit schnell instabil!
Da hilft bei unbedingtem Bedarf nur ein Registry-Hack, um P2-5 anzupassen,
wenn man mit MAX-Setup nicht auf WIN kommt.(P2 970mV > HBM-Spannung ist zu Testen)
Hinweis:
GW-Programmierer sind CHEATER, die Ihren CRAP bewusst auf P2-5 auslegen !
!!! AMD sollte mal DRINGEND State 2 bis 5 im Treiber freigeben oder vernünftig setzen !!!
(Da sind locker 5-10fps bei GW-Crap vergeudet.)

REAL GAMING
Crysis 64-bit AA=off@33fps Single@Low-Setup VDDC=850mV avg.
(da ist der Verbrauch trotz PT+50 kein Problem)



DANK an Ragman+Kintaro !
Die beste PERFORMANCE/Effizienz von VEGA wurde Durch die Beiden auf 1040-1070mV eingegrenzt,
und von Kintaro der P6 hingezaubert.

Reviews:
AMD Radeon RX Vega 64 und RX Vega 56 im Test - Hardwareluxx
ASUS ROG Strix RX Vega 56 Review | Test Setup, Overclocking and Boost Clocks | GPU Displays | OC3D Review
VRMark Cyan Room spricht AMDs Vega-Architektur an - Hardwareluxx

HDR-Monitor-Tweaks:
Samsung bringt die ersten FreeSync-2-Monitore auf den Markt - Seite 2

Zuletzt bearbeitet:
Hab mal max setup getestet.
Was ist noch vertretbar an temp.
Bei valley gpu62 hbm64 hotspot83

Bei SWBF2 kleb ich bei 100fps bei ca. 90%Gpu Last und 240w bei um die 1570mhz
pt+30
mfg

Zuletzt bearbeitet:
Hab mal max setup getestet.
Was ist noch vertretbar an temp.
Bei valley gpu62 hbm64 hotspot83

Bei SWBF2 kleb ich bei 100fps bei ca. 90%Gpu Last und 240w bei um die 1570mhz
pt+30
mfg

Passt SUPER. Im Notfall kannst Du auch noch 5°C Draufpacken.
Der HBM fühlt sich bei 75°C+/-5 noch wohl. (hängt von der Quali ab)
Ab 70°C könnte bei Manchen das OC instabil werden.
Dann besser fps-Limit runter. PT würde ich erst als Zweites reduzieren.
Keine Angst, Du kannst ruhig PT+35..40 nehmen. (bessere min fps)
Dein geschicktes fps-Limit hält die Graka im Zaum.

HAVE FUN

Zuletzt bearbeitet:
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
