AMD RX Vega Sammelthread + FAQ




Die technischen Daten der AMD Radeon RX Vega in der Übersicht:




Was zur Netzteilleistung: Einige User haben mit Netzteilen bei einer Leistung um 500 Watt von Stabilitätsproblemen berichtet, nach Tausch auf ein NT mit einer Leistung um 700 Watt sind diese behoben worden, die Empfehlung von AMD als Minium ein NT mit 750 Watt Leistung zu verwenden, scheint hier in der Praxis sehr relevant zu sein. Es empfiehlt sich außerdem zwei getrennte Stränge der 8-Pin Stecker vom NT zu verwenden.

User Erfahrungen und Empfehlungen/Ergänzungen:

VEGA-FEATURES
- Shader Insintrincs (nur unzureichend bei den Dev´s eingesetzt)
- TressFX (performant)
- AMD-Schatten (performant und präziser als GW)
- VR (Cyan Room stark verbessert)
- Async Compute (flexibel + performant)
- DX11 (bei 1080p stark verbessert)
- Tess. ( bis 16x besser als 1080)
- Mining (eigene Liga)
- Bios (V56-->V64LC bei Bedarf - nur Ref.)
- Wattmann (Hardwaresettings: Profile+OSD+Chill+Tess.-opt.+fps-Limiter+Framepacing+flex.Sync)
- Undervolting (7..10%)
- Energieeff. (Bsp. RX56 UV Bios 2 PT-10 = 138W)
- ALLONE STANDING FEATURES
primitive Shader (kommen 2018 nach und nach)
HBCC (bei 32GB bis zu 20GB - sinnvoll für echte 4k-Texturen und im prof. Bereich z.Bsp.TByte-Punktewolken aus Scan + 4k HDR-Videoediting)
Freesync 2 (Tonmapping im Monitor entfällt --> schnellere Darstellung+weniger Lag und preiswerte+lieferbare Monitore HDR600)
HDR10 (FP16-10bit - bei PASCAL NA)
FP16 ( 2x16 gleichzeitig)
- P/L (Bsp. RX56= 1070, RX64= 1080 - Customs +59,-€; 2x RX56ref.= Ti6GBs; 2x RX64LC= Txp, 2xFE<Tv)
- Lieferbarkeit (noch nicht top)
- Treiber (low level ready - Dev´s sind noch nicht Alle ready)
- Ref.-Karten (Kühlerqualität gegenüber Polaris stark verbessert)
- Wakü. (lieferbar - ab RX64 zu empfehlen bei OC)
OVERCLOCKING
- Chiplotterie (wie immer, aber sinnvoll )
- eff.Takt ( mit UV+ OC+PT >100 gegenüber Reviews - PT mit Bedacht einsetzen, i.d.R. UV besser;
VEGA mag es COOL-->Lüfter+Zieltemp.!)





Aktuelle Treiber: noch keiner, nur Beta:
Radeon Software Crimson ReLive Edition for Radeon RX Vega Series Release Notes


Radeon Software Crimson ReLive Edition 17.8.1 Release Notes


Radeon Software Crimson ReLive Edition 17.8.2 Release Notes


Radeon-Software-Crimson-ReLive-Edition-17.9.1-Release-Notes


Radeon-Software-Crimson-ReLive-Edition-17.9.2-Release-Notes


Radeon Software Crimson ReLive Edition 17.9.3 mit verbesserter mGPU-Unterstützung - Hardwareluxx

Radeon Software Crimson ReLive Edition 17.10.1 Release Notes



Radeonâ„¢ Software Crimson ReLive Edition 17.10.2 Release Notes


Radeonâ„¢ Software Crimson ReLive Edition 17.10.3 Release Notes


Radeon Software Crimson ReLive Edition 17.11.1 Release Notes


Radeonâ„¢ Software Crimson ReLive Edition 17.11.2 Release Notes


Radeonâ„¢ Software Crimson ReLive Edition 17.11.3 Radeon RX Vega Hotfix Release Notes


New Version Adrelanie
Radeon Software Adrenalin Edition 17.12.1 Release Notes



Treiber für Mining:
Radeon Software Crimson ReLive Edition Beta for Blockchain Compute Release Notes

Anmerkung: User haben berichtet, dass im Gegensatz zum Beta Treiber mit dem Mining Treiber CrossfireX aktivieren lässt!

Bzgl. CF Support hat AMD in Aussicht gestellt, das dieser zu einem späteren Zeitpunkt in gewohnter Form wieder zur Verfügung steht:
"There is no difference regarding CF but as we said previously, it's support for RX Vega will come at a later point."

Tool zum Boisflash:
ATI Winflash - Download - CHIP

Und Bios Kollektor
VGA Bios Collection | TechPowerUp

[/B][/B]Tool zum einstellen der P-States:
WattTool: A simple tool that combines overclocking with VRM monitoring/tweaking for RX 400 series

Tutorial zum Watt tool:
Vega 56 OC + UV gut oder Müll? - YouTube

saaphire trixx funktioniert offiziell mit vega
SAPPHIRE Technology

Custom Karten: noch keine ab Oktober 2017

Radeon RX Vega 64 56: Die Custom-Design-Situation ist ein Chaos

Asus ROG Strix RX Vega64 O8G Preview - YouTube

RX VEAG64 Umbau auf Morpheus 2 Core Edition von RAIJINTEK by user pickebuh
[Guide] RX VEAG64 Umbau auf Morpheus 2 Core Edition von RAIJINTEK

User BerntBrandon gibt folgendes zu bedenken bzgl. RX Vega56/64 und Raijintek Morpheus II Core Edition

Anscheinend ist die Kombination aus RX Vega56/64 und Raijintek Morpheus II Core Edition nicht zu empfehlen.
Das Problem bei montierten Morpheus II Core Edition ist eine gegenüber der GPU ca.65°C und HBM ca.70°C Temperatur stark erhöhte HotSpot Temperatur, teilweise in einen bedenklichen bereich von weit über 90°C. (Temperaturen sind je nach Belüftung und Last abweichend)
Der Referenz Kühler weißt keine so hohe Abweichung auf. 4Stroke hat Werte zu Verfügung gestellt.
Mehr vergleichswerte ob vom Referenz Kühler oder anderen sind erwünscht, gemessen wurde mit: Unigine Valley Benchmark @ DX11, Quality:Ultra, AA 8x, 1920x1080p, bitte die GPU /HBM/ HotSpot Temperaturen und GPU Chip Power angeben.

Die Ursache des Problems ist anscheinend das der Morpheus II im Gegensatz zum Referenzkühler nur mit einer relativ kleinen Fläche direkt auf dem Vega10 Chip aufliegt.

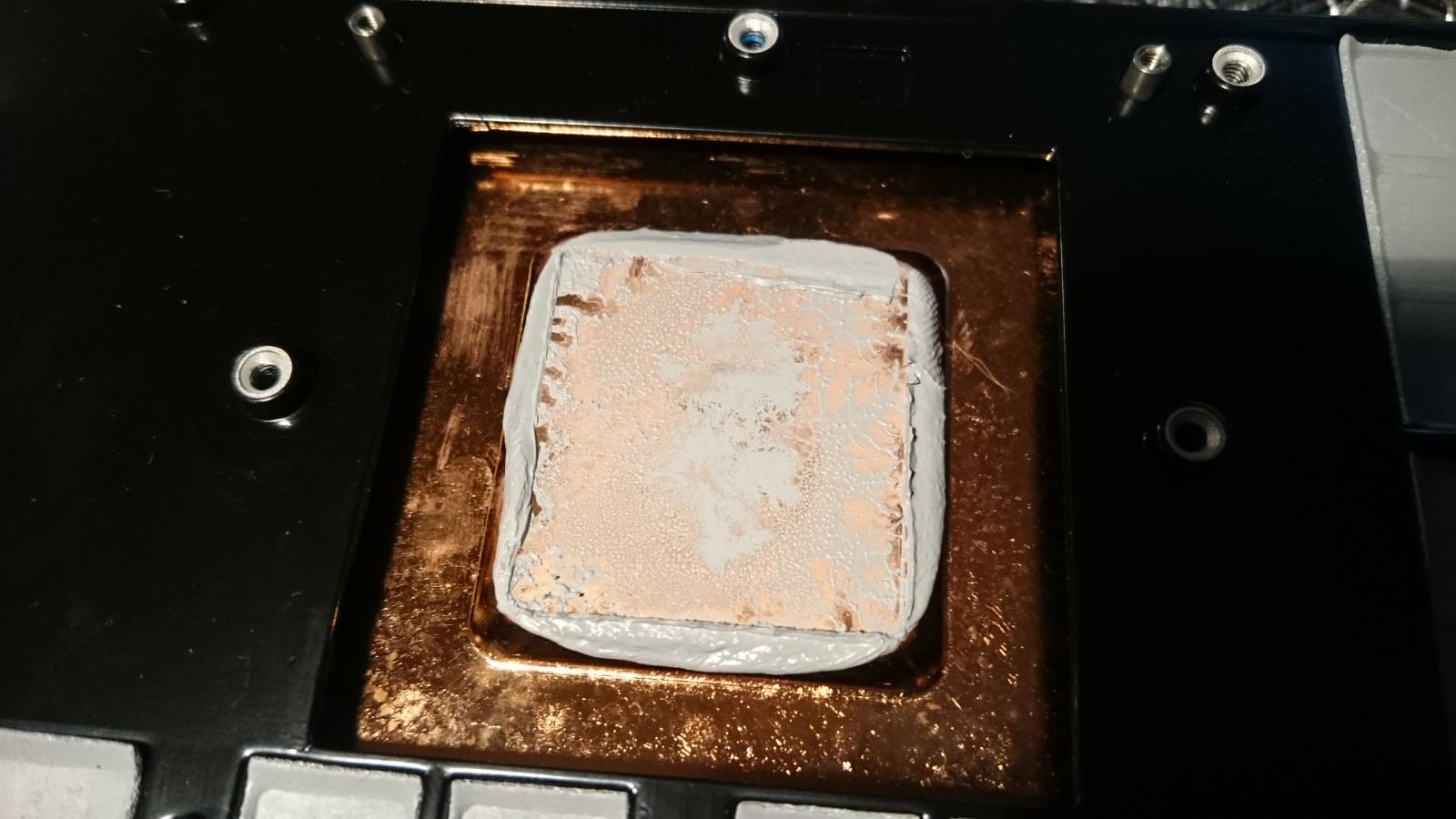

Was ein vergleich der Verteilung von Wärmeleitpaste auf Referenzkühler und Morpheus II Core Edition aussagt.

Morpheus: Anhang anzeigen 417227
Referenzkühler:Anhang anzeigen 417228

Vermutet wird das der Morpheus II Core Edition einen leicht konvexen schliff hat, wenn das so ist hat das gute Gründe und wäre kein Mangel!
Raijintek wurde auf Facebook gefragt ob die Kupferbasis des Morpheus II Core Edition plan ist, wenn eine Antwort vorliegt wird das hier ergänzt.

Das soll keine Kaufwarnung sein, es sollte aber beachtet werden das der Morpheus II Core Edition vom Hersteller nicht für die RX Vega56/64 freigegeben ist!

User Beitrag original lüfter von rx64@lc als pull betrieb:
hier das bild von push/pull betrieb.

wie man vll sieht ist der original lüfter von rx64@lc als pull betrieb verlegt von mir und der push lüfter ist ein nzxt air rgb 140mm.

und den nzxt lüfter steuere ich über den msi tool command center, da ich den lüfter direkt an das mainboard angeschlossen habe.

den original lüfter steuere ich natürlich über wattman.

Falls die Karte fiept eine Lösung von User ragman1976:

Vielleicht ergänzend falls es immer noch fiept:

Gehäuse aufschrauben und den Stecker im Bild (roter Kreis) abziehen. Somit ist zwar die Beleuchtung (Schriftzug und Quadrat im Eck) aus, aber das Fiepen, bei mir zumindest, gänzlich verschwunden.

Anhang anzeigen 426044

Gruß






Test/Multimedia:
AMD Radeon RX Vega 64 und RX Vega 56 im Test - Seite 46

AMD Radeon RX Vega 64 und Vega RX 56 im Test: Heiße Vega?

Seite 4: Radeon RX Vega 64 Liquid Cooled - Vergleich mit Nvidias GTX 1080 (Ti) - GameStar

The RX Vega Liquid Edition Review - YouTube

UV mit Vega im Test:
AMD Radeon RX Vega 56 und Vega 64 im Undervolting-Test - Hardwareluxx

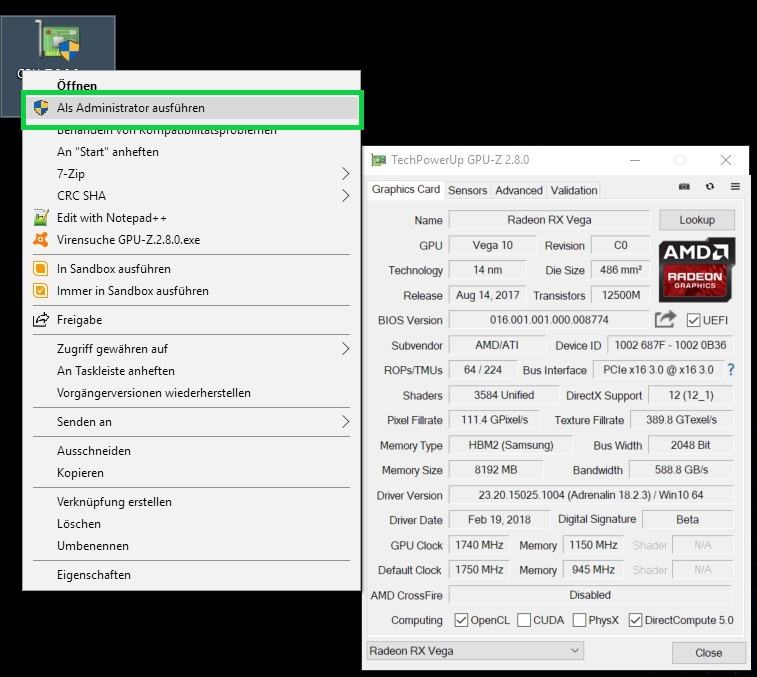

TechPowerUp GPU-Z v2.3.0 Released | techPowerUp

user Review:

[User-Review] XFX AMD Vega 64 Air - Unboxing und Einbau

Aktuelle Preise:
amd rx vega bei idealo.de

Overclocking guide:
RX Vega 56 Overclocking Undervolting GUIDE - YouTube

Overclocking Ergebnisse user: (Auszug, beste Ergebnisse)

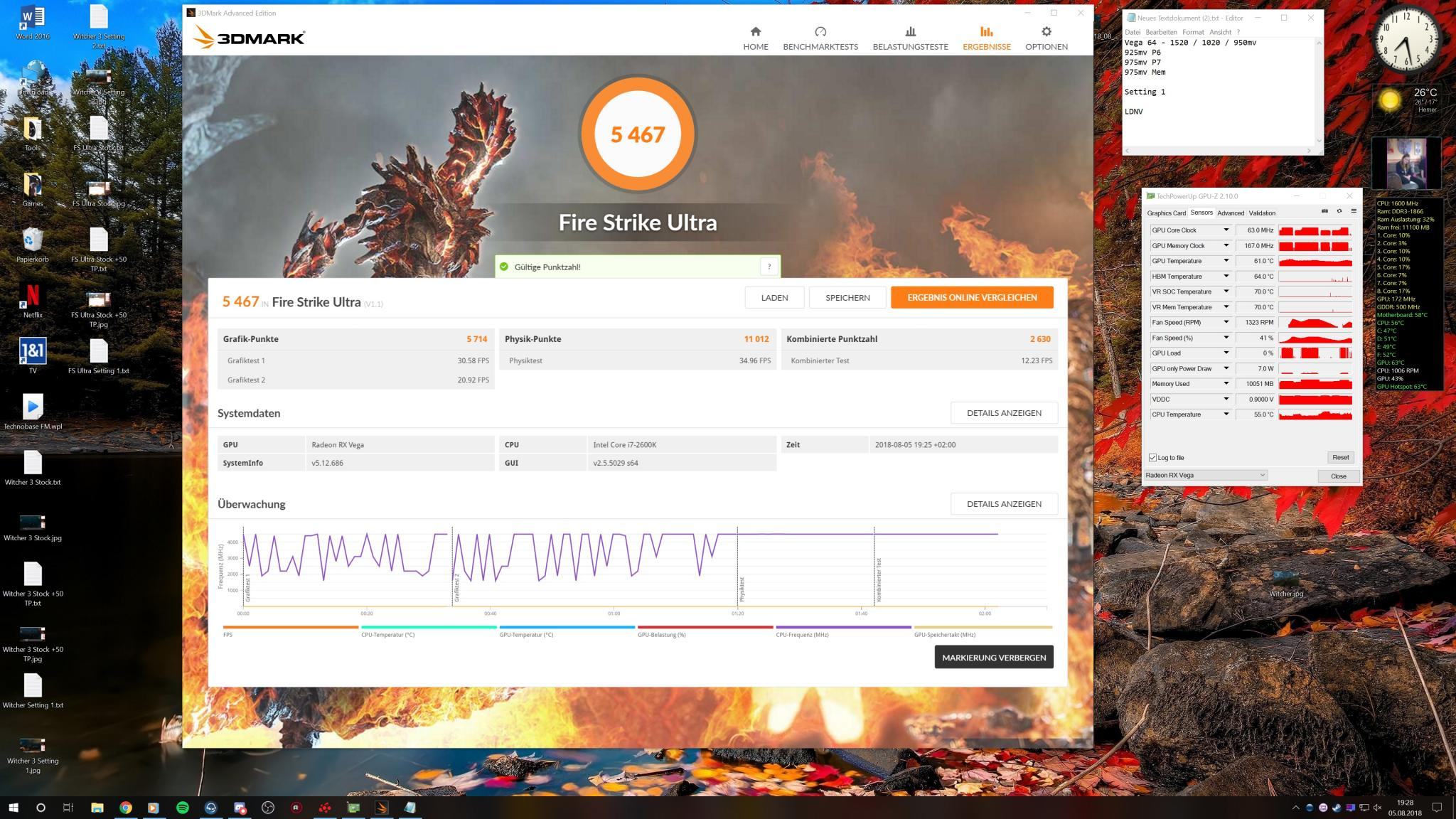

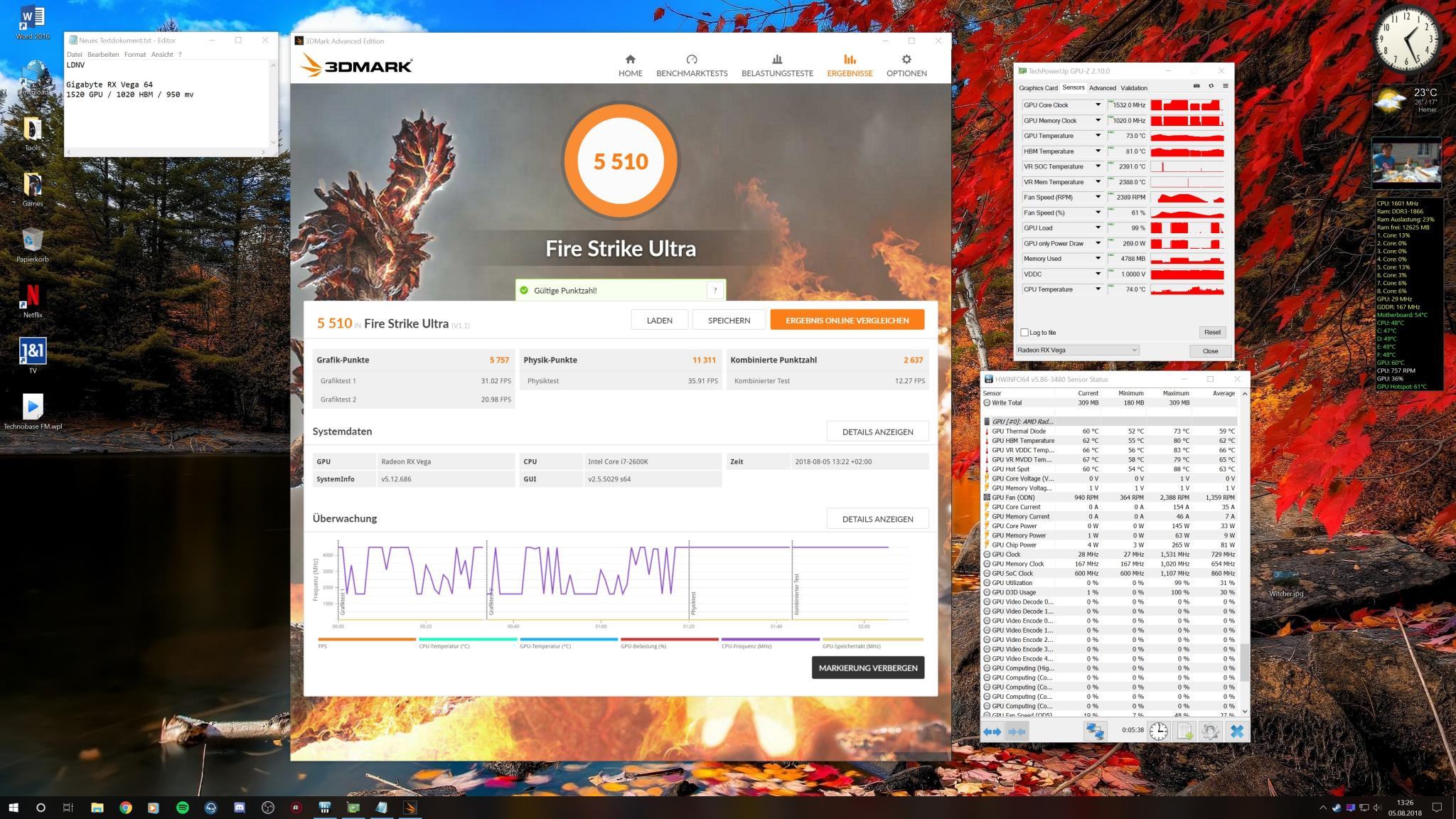

Fire Srtike vega64 Grafik Score 23124 OC: 1750mhz 1750/1015 @Holzmann
Pic-Upload.de - strike.png

Fire Strike vega64 Grafik Score 24421 stock @RoughNeck mit vega 64 LC
Forum de Luxx

Fire Strike vega64 Grafik Score 24651 OC: 1752/1070 stock @Shevchen
Generic VGA video card benchmark result - Intel Core i7-4930K,ASUSTeK COMPUTER INC. RAMPAGE IV BLACK EDITION
Generic VGA video card benchmark result - Intel Core i7-4930K,ASUSTeK COMPUTER INC. RAMPAGE IV BLACK EDITION


25235 GPU Score @DerEisbär
AMD Radeon RX Vega 64 video card benchmark result - Intel Core i5-6600K,ASRock Z170 Gaming K4


20423 GPU Score Vega56 Undervolted Vega 56, Eingestellt 1700 Mhz Core, 900 Ram, 850mv Vcore, PT 50% @salzcracker
Bild: vegaturbowruvk.jpg - abload.de

24299 GPU Score Vega56 1750-1200mV/1100 HBM mit 64 LC Bios @Spankmaster

26115 GPU Score Vega64 1655/1100 HBM @iLLuminatusANG
AMD Radeon RX Vega 64 video card benchmark result - Intel Core i7-6700K,ASUSTeK COMPUTER INC. Z170 PRO GAMING

25490 GPU Score Vega 64 lc P7: 1752 MHZ/1240mV HBM: 1150MHz/1005mV @ragman1976
AMD Radeon RX Vega 64 Liquid video card benchmark result - Intel Core i5-4690K,MSI Z97 GAMING 5 (MS-7917)

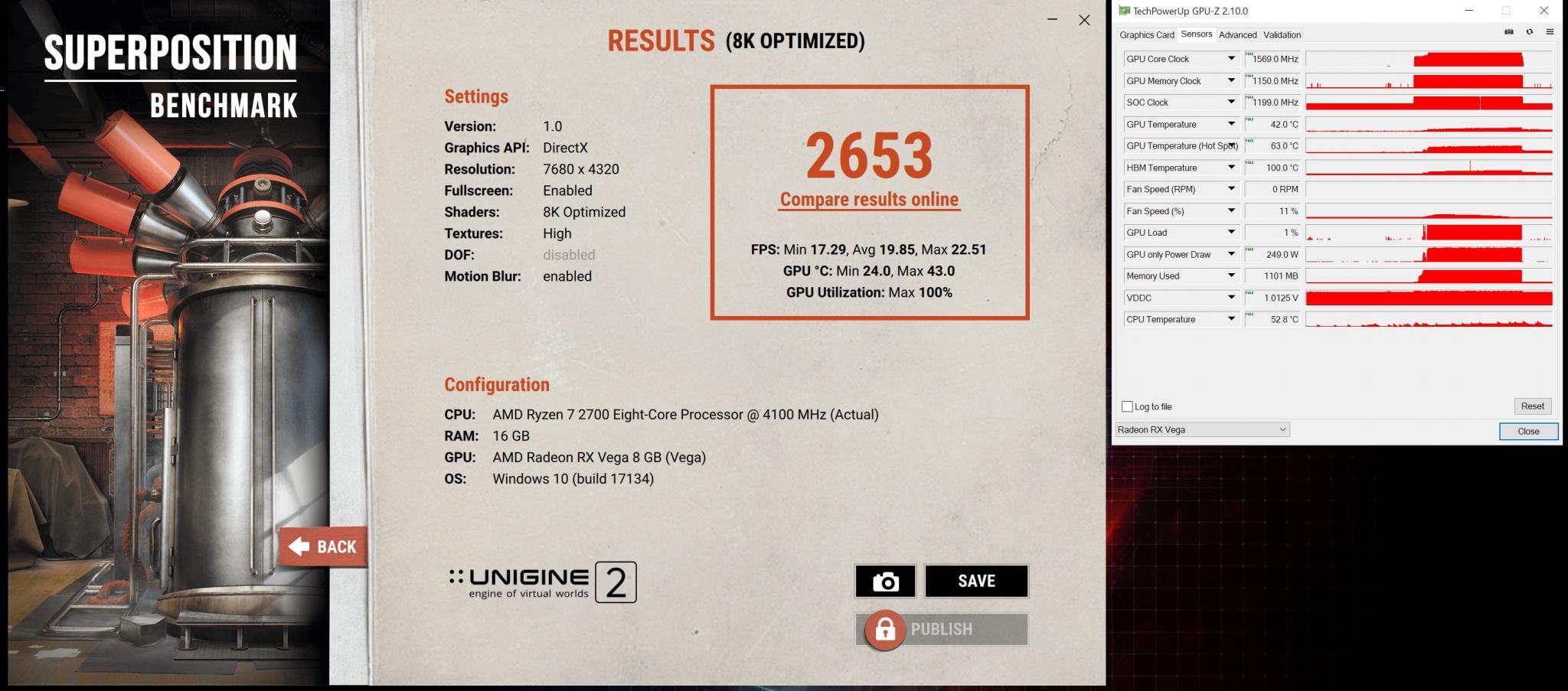

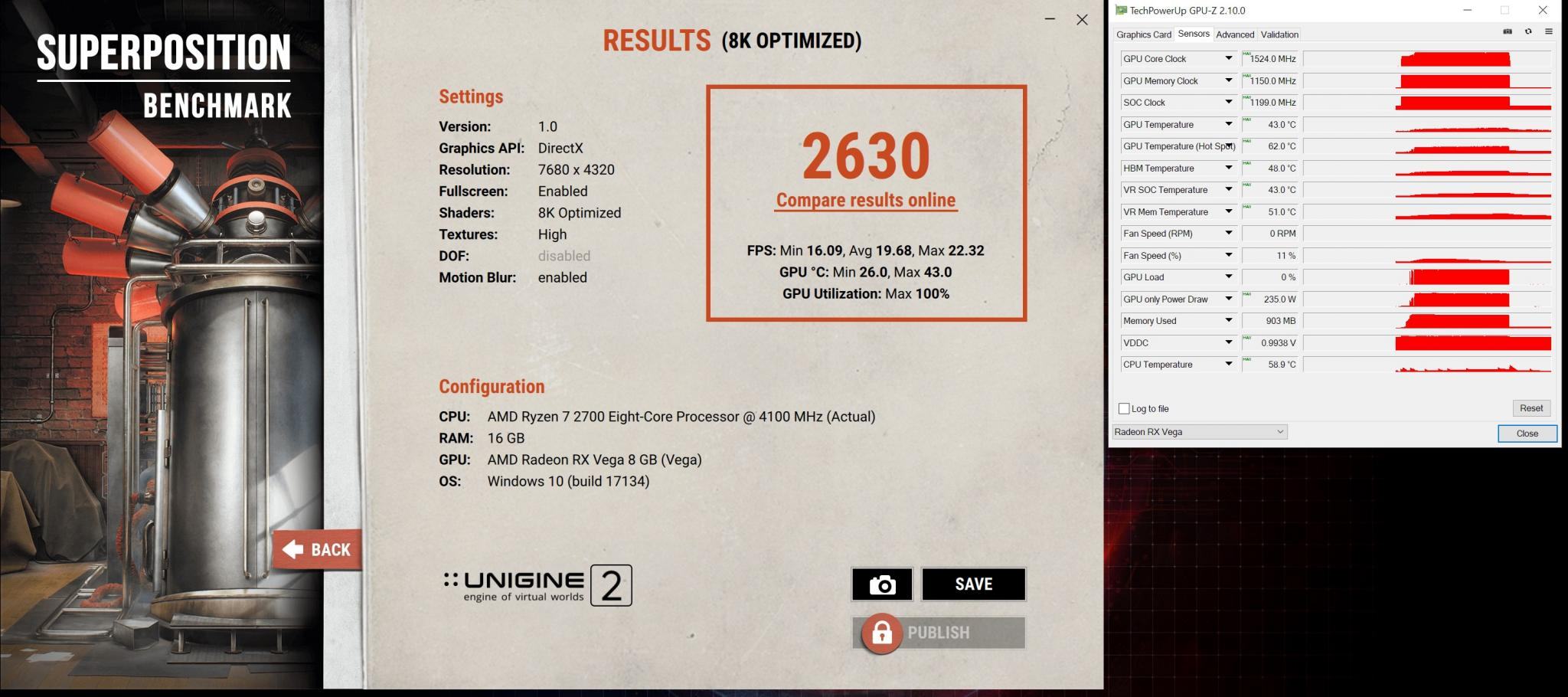

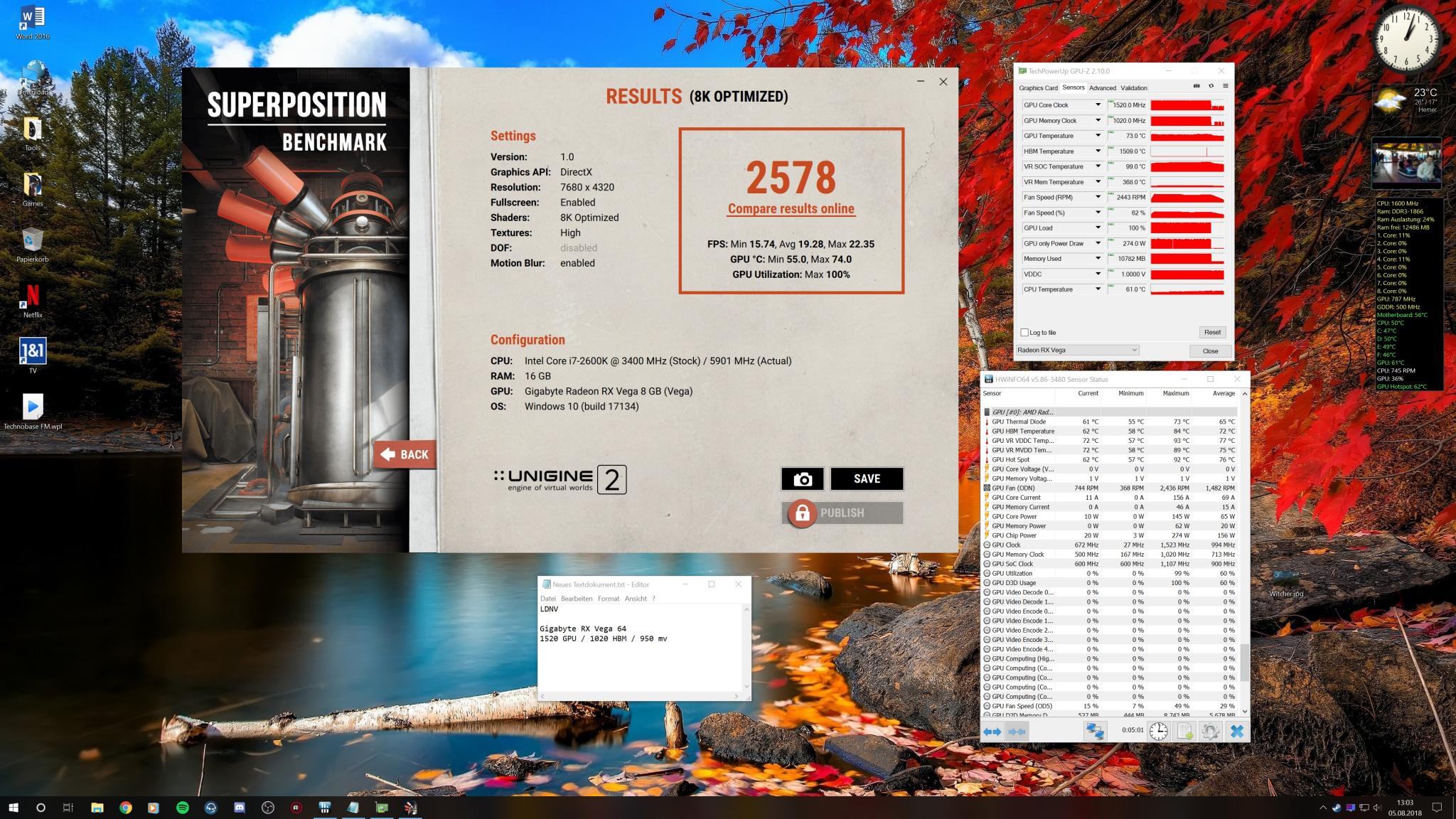

Superposition Score vega64 4536 OC: 1750mhz/1015 @Holzmann


Superposition Score vega64 4259 OC: 1700/1100 @Shevchen
Forum de Luxx
Superposition Score 5078 mit VegaLC @ignis
Pic-Upload.de - Superposition_Benchmark_v1.0_5078_1503375389.jpg

Superposition Score 5006 vega64 OC@G3cko
XFX Vega 64 @ EKWB
GPU-P6 1600MHz @ 1080mV
GPU-P7 1660MHz @ 1150mV (real liegen "nur" 1630MHz an)
HBM2 1100MHz @ 1050mV

Super Position Score 5220 1750mhz@hbm2@1100mhz mit 64LC @crynis
http://saved.im/mja5otq0azjl/04-09-_2017_01-14-51.jpg

Super Position Score 5311 Vega64 mit 1780 mhz und HBM 1150mhz / Bios von der Vega LC version. GPU UV 1080 mVolt.
Treiber 17.9.1 @Motkachler
[Sammelthread] AMD RX VEGA Sammelthread + FAQ - Seite 16

Super Position Score 4434 mit Vega56 1750-1200mV/1100 HBM / mit 64 LC Bios air @Spankmaster

Super Position Score 4827 Vega56 1680/1100 @ 1,05V (Vega64 Air Bios). Effektiv liegen 1,05V an durch den VDrop, Wattmann eingestellt 1712 GPU Takt @Spankmaster
[Sammelthread] AMD RX VEGA Sammelthread + FAQ - Seite 64

Superposition Score Vega 64 LC 5359 OC: 1741/1150 @blazethelight


Auf User Wunsch wird die Übersicht auf Bench: Time Spy aufgebohrt, entsprechend höhere Scores werden hier nachfolgend eingetragen :




Für die Analen tu ich doch alles :bigok:

Hier noch ein weiterer Versuch - wobei ich mit P6 noch nicht hoch genug bin?

Sag mir doch einfach direkt, was ich einstellen soll :cool:

Habe HBM von 1150 auf 1180 erhöht.

Die 56 / 45 FPS schaffe ich auch noch...

Anhang anzeigen 421180

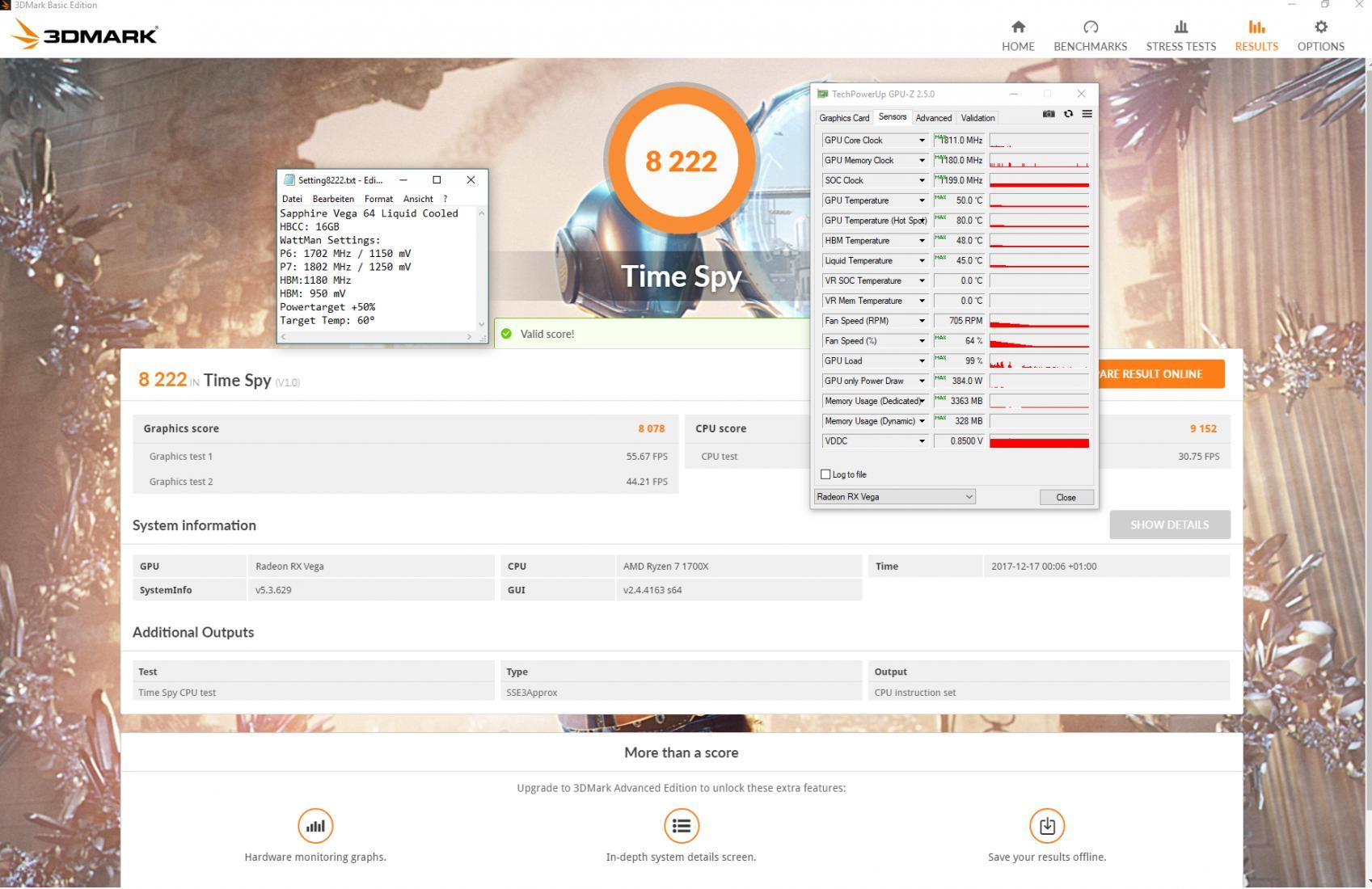

Heute Morgen ging es in die nächste Runde, die 55 FPS Grenze in TimeSpy Grafiktest 1 lies mir keine Ruhe :-)

GPU: RX Vega 64 lc
BIOS-Typ: lc Performance Mode
P7: 1740 MHz
HBM: 1150 MHz
PT: +50
GPU only Watt: 318 W
CPU-Takt: 4500 MHz
Ram-Takt:

Macht Grafiktest 1 55,1 FPS (Grafikscore 8015):

AMD Radeon RX Vega 64 Liquid video card benchmark result - Intel Core i5-4690K,MSI Z97 GAMING 5 (MS-7917)






Last but not least

eine Einstellungsempfehlung mit freundlicher Unterstützung von User GerryB mit Fokus auf Leistung bei möglichst geringem Verbrauch für 24/7:

@Holzmann >5366

24/7-SETUP für REFERENZKARTEN

Ziel:
Bei realem Gaming soll die Air-Graka mit ca. GPU 60°C betrieben werden.
Damit ist eine Gute Effizienz bei niedrigen Spannungen möglich.
Benchmark-Scores sollen damit nicht erzielt werden = unwichtig.

Zusammen mit fps-Limit verwenden!
!!! Im Zweifelsfall ist fps-Limit im Wattman unter Globale Settings der sicherste Weg !!!
Bei Spielen wo, Das nicht funzt dann sicherheitshalber Vsync nehmen.
DAS FPS-LIMIT SOLL DIE TEMPS+WATT BEGRENZEN.

CPU+RAM auf Stock und NUR Wattman benutzen.
Vorher ein ausreichendes NT einbauen bzw. das Vorh. auf Eignung checken.
Instabile Systeme und inkompatible Tools müssen ausgeschlossen werden !

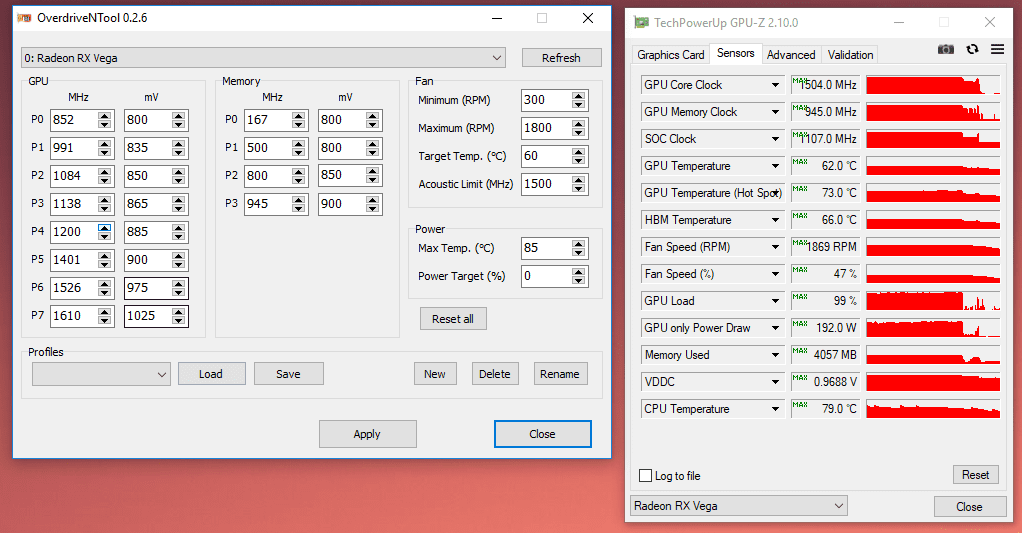

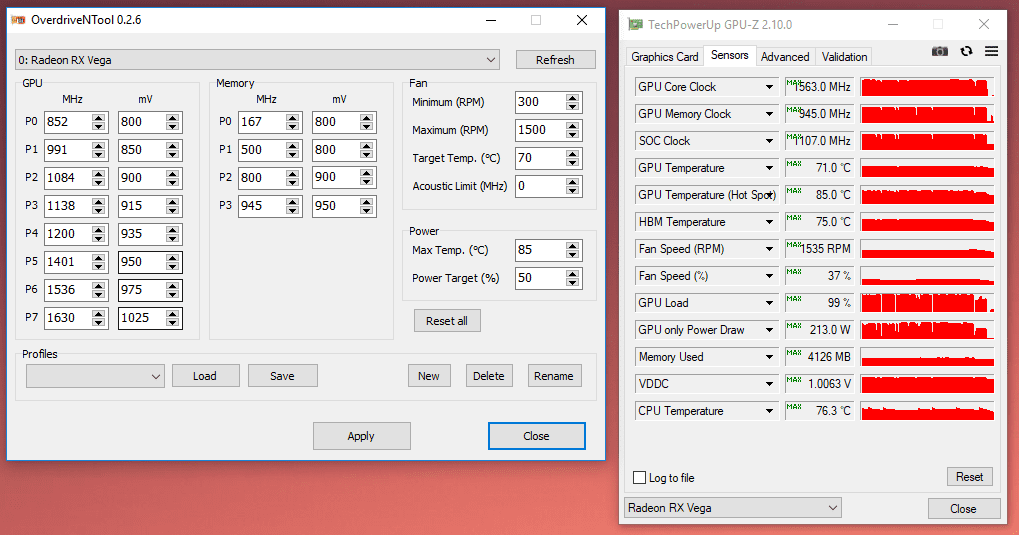

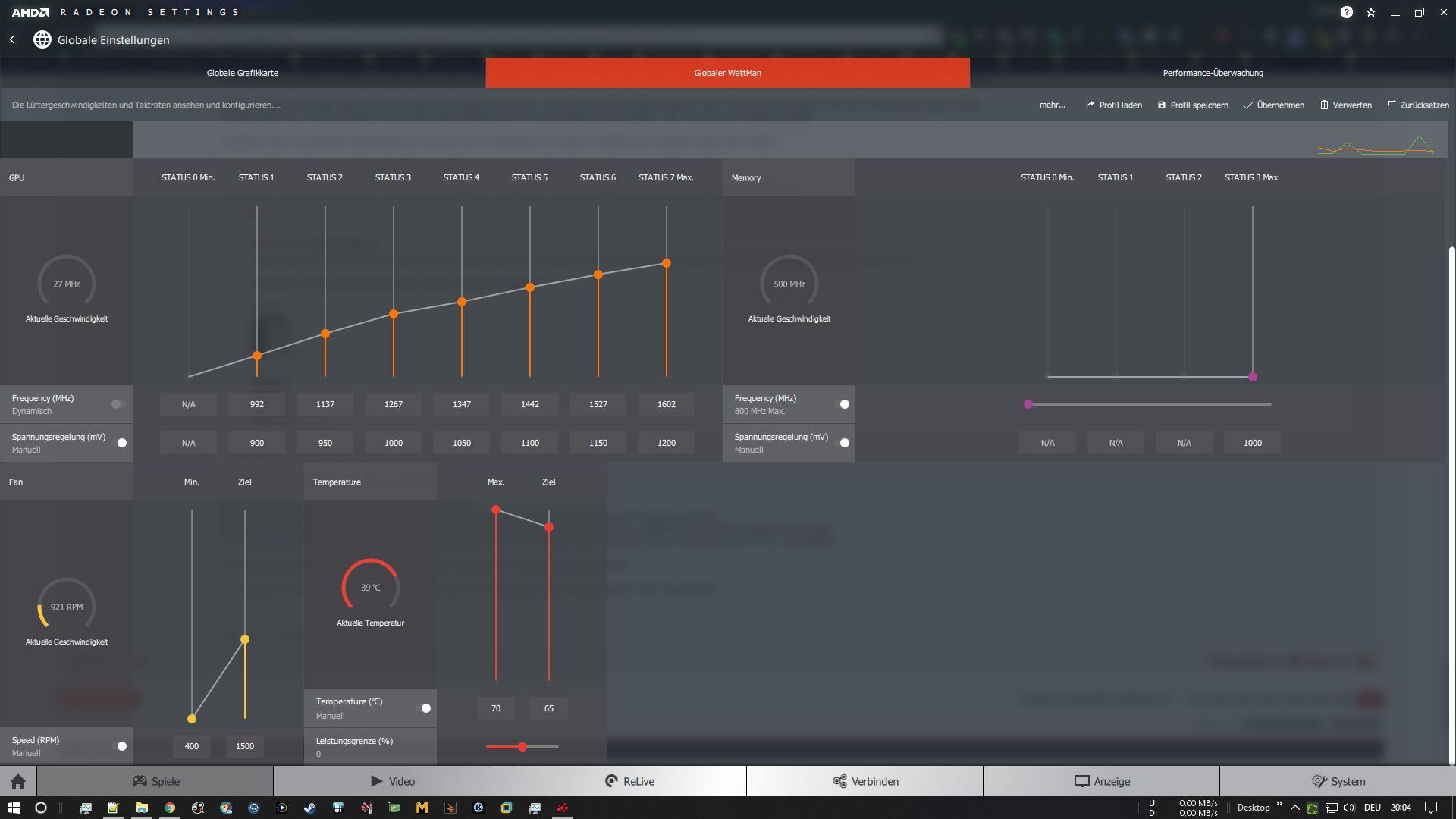

WATTMAN

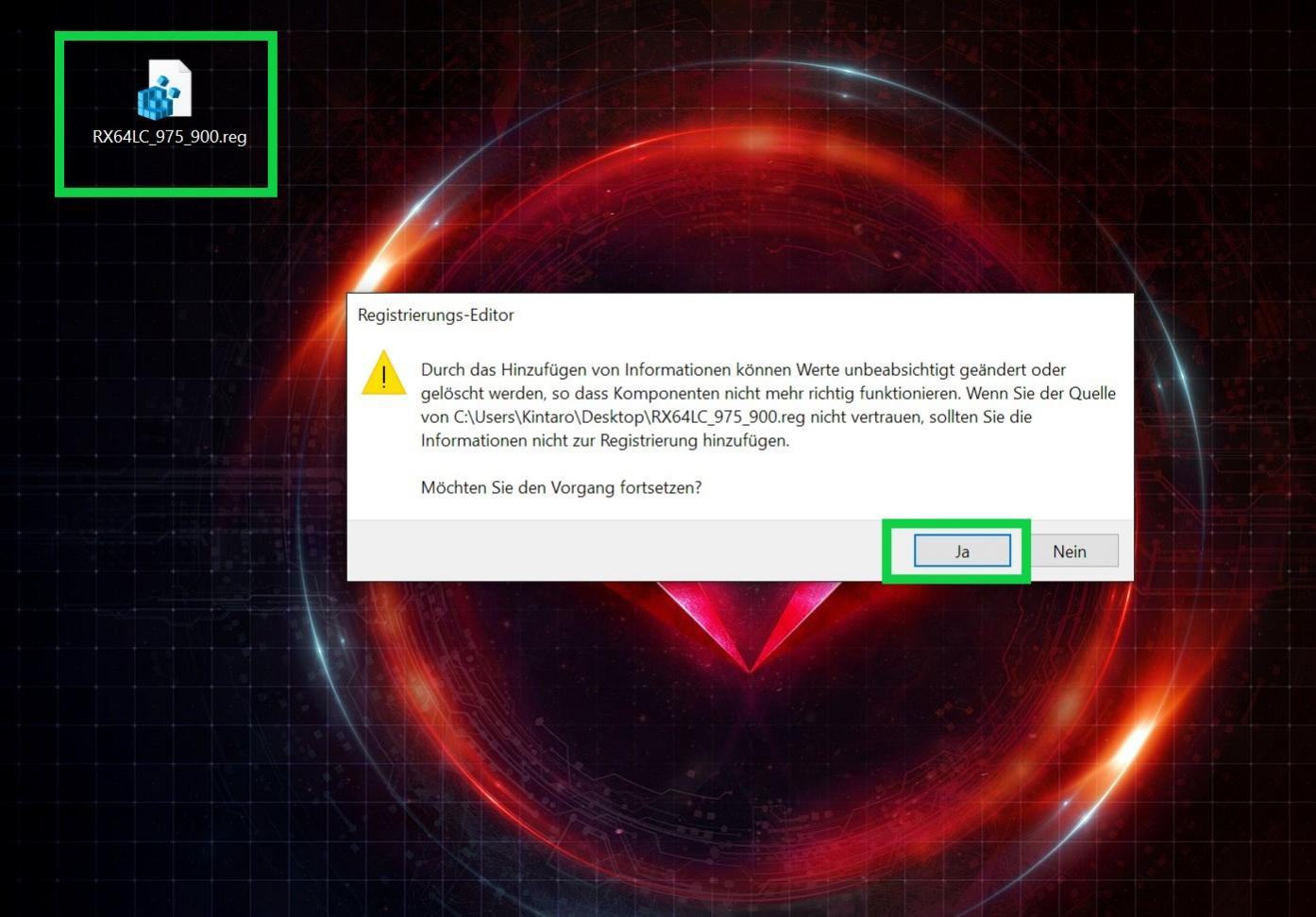

Wattman-Profile 851+951+1001 und 1051 für LC und 1101 für LC-P+P
(Die Namen 851 etc. basieren auf der HBM-Controller-Spannung; für RX56 reicht Bios 2.)

Zieltemp. = 55°C Setzen ! Guter Air-Flow ist Vorraussetzung!(im Thread beraten lassen)

851: RX56(64) P6 1477/875+5mV P7 1617-10/906mV HBM 800+80/851mV (RX64 HBM-Takt 900..980)
Lüfter 1750/2750(2950) PT+50(RX64 PT+10)
901: RX56(64) P6 1477/860+15mV P7 1617-10/912mV HBM 880+40/901mV (RX64 HBM-Takt 945..1020)
Lüfter 1750/2950(3200) PT+50(RX64 PT+10)

951: RX56(64) P6 1477/925+5mV P7 1617-10/960mV HBM 880+40/951mV (RX64 HBM-Takt 980..1080)
Lüfter 1750/3250(3500) PT+50(RX64 PT+10)
1001: RX56(64) P6 1477/950+5mV P7 1617-10/1010mV HBM 880+40/1001mV (R64 HBM-Takt 1020..1140)
Lüfter 1750/3750(4000) PT+50(RX64 PT+10)

LC1001: RX64LC P6 1577/975..985mV P7 1632..1657/1035mV HBM 1080..1140/1001...1037mV PT+50
LC1051: RX64LC P7 1672..1682/1060mV HBM 1080..1140/1051mV PT+50
LC1101: RX64LC(P+P) P7 1687..1692/1080..1110mV HBM 1080..1150+/1101mV(mit P+P) PT+50
Hinweis: Alle instabilen HBM fallen sofort auf! Vor dem Testen reduzieren.

Customs (Devil, Nitro, Strixx etc.) dürften ungefähr wie LC laufen. Vorsichtshalber P6+5..+15mV und P7-Takt -10, PT +10..+20..+40(testen).

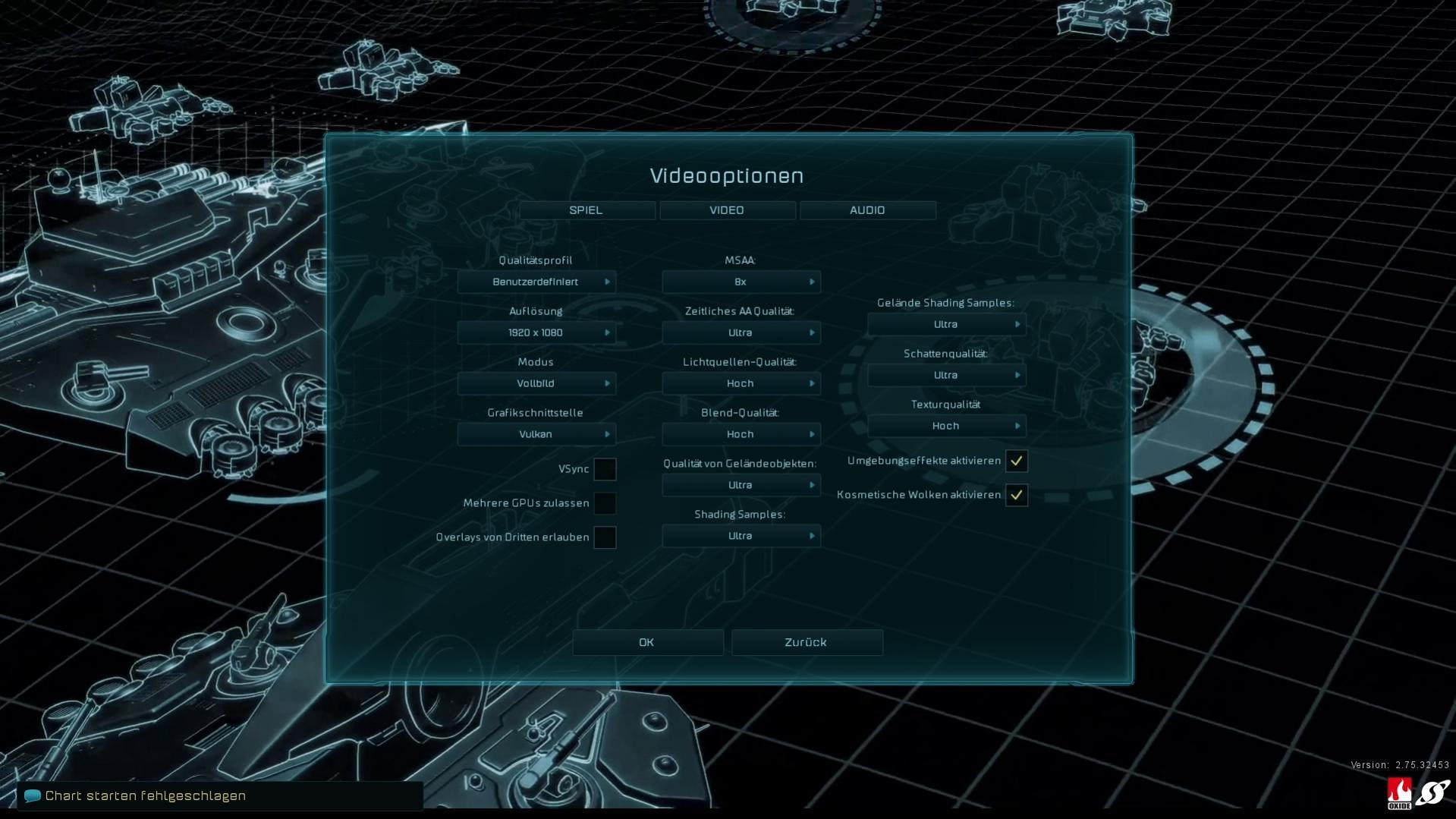

Spiele: sinnvolle Settings für AMD
- Umgebungsverdeckung (HBAO+) AUS oder niedrig (Testen, was die besten fps/Watt bringt)
- Tiefenschärfe (DOF) AUS
- Kantenglättung (AA) mit TAA= niedrig (ältere Games mit SMAA oder FXAA)
- falls nur MSAA verfügbar, max. 4x MSAA (oder MLAA im WAttmann)
- Auflösungsskalierung > Standard ist VSR, daher kann dann MSAA entfallen.
- Film-xyz AUS
- Bloom+Blur AUS
- Details von Ultra-->Hoch (reduziert i.d.R. vor Allem die Details im Hintergrund, entlastet die CPU)
- im Wattman-Gameprofil Tess. auf 6x setzen und AF=8x

Stabilitätstest:
Es ist sinnvoll nach großen OC-Schritten 2-3x längere Zeit zu spielen.
Da greift auch Treiber Tess.=6x.
Benchmarks ala Heaven+Firestrike+TS-Test2 haben keine Bedeutung!!!, weil da Treiber Tess.=6x nicht greift,
daher vollkomen egal ob solcher Benchmark-Quark stabil ist.
Bei schlechter Qualität des DP-Kabels kann das HDMI2.0-Kabel besser funzen.




TIPP #1: Beleuchtungs AUS (kleiner Schalter auf der Rückseite) beseitigt
evtl. vorh. Fiepen der LEDs.

TIPP #2: Uralte Games bei Problemen besser mit "Ausgewogen" spielen,
da eh nur in sehr niedrigen States(0-1) Aktivität.

TIPP #3: Bei Customs kann bei Experimenten mit OverdrivN-Tool o.ä. die VDDC ausser Kontrolle geraten.
--> DDU abgesicherter Modus, Treiber 17.11.4 installieren, im Wattman bei Graka Einstellungen ZURÜCKSETZEN
--> Neustart, Testlauf = normale Temps ?!, dann erst mit neuen Einstellungen weitermachen.
Die alten Profile löschen/nicht verwenden !

Sonstiges:
Nicht alle RUCKLER kommen vom Übergang auf P5+6+7 mit dem neuen Wattman-Profil!
Manchmal ist es einfach Streamen von SSD, das schlechte GAME oder CPU+RAM+Board.
Bitte gegentesten mit AMD-Standard-Setting Balanced.
Ansonsten hilft evtl. eine kleine Erhöhung von Fps-Limit von 3..5 fps.

Bios Modder RX56air-->64air-Bios
Das RX64Air ist am Günstigsten wg. dem niedrigen P5. An alle Bios-Modder der Hinweis, RX56 auf RX64air = PT-5..+10!!! Der Mod ist nicht dazu da, mehr Watt zu verbraten. Er dient ausschließlich der HBM-Übertaktung, mit dem zusätzlichen Goodie vom niedrigen P5= SMOOTH.
Es gelten dann die Einstellungen der RX64air !!!

Für RX-Mods mit h2o im Thread beraten lassen. (Da kann LC-Bios mit UV Sinn machen,
aber es sind auch Fälle aufgetreten, wo es Probleme gab!)




DANK
An die Threadteilnehmer Ragman, 4stroke, berntBrandon, Crynis + Holzmann und an BERNIE für die HTPC-Ideen
sowie SATUAN für die gute Range und free-server für das Thailand-Experiment.








User Wash mit einer Vega FE Erfahrung: Vielen Dank

Guten Abend,

nachdem ich mit Gerry einige PM's wegen den Settings ausgetauscht habe, wollte ich mal die Ergebnisse sichern ;)

GPU
  • P7: 1597 MHz @ 1070 mV
  • P6: 1502 MHz @ 960 mV
  • P5: 1452 MHz @ 950 mV
  • P4: 1352 MHz @ 950 mV (nicht weiter nach unten ausgelotet)
  • P3: 1267 MHz @ 950 mV (nicht weiter nach unten ausgelotet)
  • P2: 1137 MHz @ 900 mV (nicht weiter nach unten ausgelotet)
  • P1: 992 MHz @ 850 mV (nicht weiter nach unten ausgelotet)

HBM
  • P3: 1110 MHz @ 1040 mV

Powertarget: +50%

Anbei noch ein LogFile von GPU-Z während TS
Anhang anzeigen 426443

Abschließend:

Nicht jede FE wird den HBM Takt schaffen (habe hier wohl ein gutes Exemplar ergattert ^^)
BTW: Es handelt sich um eine FE @ Air auf HEatkiller umgebaut (Bilder stehen weiter vorne im Topic)

Ergänzung Thema Monitore:
@Holzmann für S.1

SINNVOLLE MONITOR+VEGA-KOMBINATIONEN

RX56 (+) 2560x1440
RX56(---) 3440x1440
RX64 (-) 3440x1440
RX64-Customs (+) 3440x1440
RX64LC (++) 3440x1440

@Holzmann
Bitte die Zeilen zu 3820x2180 mit auf S.1.
Die Besucher von S.1 sollen nicht mit übertriebenen Erwartungen ne RX64Ref. für 4k benutzen.
Selbst LC ohne P+P ist da an der Grenze.

btw.
meine GPU-Z zu TS
>5101
Valley analog ohne Probs.

fps
HTPC = 83 (mit HBM-Takt 840; Empfehlung bleibt trotzdem HBM@stock-Takt wg. Stabilität)
Low = 86,5
OC = 89

btw.
Bei einer 56+LC ist HBM>950mV = OC, weil der Uncore maßgeblich die W verändert.

btw.
ZIEL ist Gamen am Sweetspot mit ca.<90% Auslastung durch fps-Limit + Gamesettings,
wie Beispielhaft von Ragman in SWBF2 demonstriert.
(h2o wurde auf S.1 auf den Thread verwiesen und nicht explizit auf die Settings,
weil da Reserven bestehen, bzw. der Chip << 40°C ganz anders reagiert.
Siehe Hierzu free-server mit seinem Thailand Experiment. )

UPDATE 11.04.2018 ODT + Reg.file:

RX56 Bios1 975_900 HBM max 980MHz SOC 1107MHz GPU-Z max Takt=1460-1495MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=850-P2=900-P3=915-P4=930-P5=945-P6=960-P7=975

ODT GPU-P7 1590-1625MHz Memory P3 800-980MHz PT 50
Belasteter Verbrauch ~170-190W GPU-only(Spitze)


RX56 Bios 1 1025_950 HBM max 980MHz SOC 1107MHz GPU-Z max Takt=1510-1555MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=900-P2=950-P3=965-P4=980-P5=995-P6=1010-P7=1025

ODT GPU-P7 1590-1640MHz Memory P3 800-980MHz PT 50
Belasteter Verbrauch ~200-220W GPU-only(Spitze)

________________________________________________________________

RX64LC Bios 1 975_900 HBM max 1100MHz SOC 1107Mhz GPU-Z max Takt=1515-1550MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=850-P2=900-P3=915-P4=930-P5=945-P6=960-P7=975

ODT GPU-P6 1600MHz GPU-P7 1620-1650MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~170-190W GPU-only(Spitze)


RX64LC Bios 1 1025_950 HBM max 1100MHz SOC 1107MHz GPU-Z max Takt=1570-1595MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=900-P2=950-P3=965-P4=980-P5=995-P6=1010-P7=1025

Für HBM max 1190MHz SOC 1199MHz, Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=925-P2=975-P3=985-P4=995-P5=1005-P6=1015-P7=1025


ODT GPU-P6 1620MHz GPU-P7 1640-1665MHz Memory P3 945-1150MHz PT 50
Belasteter Verbrauch ~200-225W GPU-only(Spitze)

________________________________________________________________

RX64Air Bios 1 975_900 HBM max 1100MHz SOC 1107Mhz GPU-Z max Takt=1500-1535MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=825-P2=850-P3=875-P4=900-P5=925-P6=950-P7=975

ODT GPU-P7 1600-1630MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~170-190W GPU-only(Spitze)


RX64Air Bios 1 1025_950 HBM max 1190 SOC 1199MHz GPU-Z max Takt=1550-1580MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=875-P2=900-P3=925-P4=950-P5=975-P6=1000-P7=1025

ODT GPU-P7 1600-1640MHz Memory P3 945-1150MHz PT 50
Belasteter Verbrauch ~200-225W GPU-only(Spitze)

________________________________________________________________

RX64RedDevil Bios OC 925_850 HBM max 1100MHz SOC 1107Mhz GPU-Z max Takt=1500-1535MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=830-P2=835-P3=840-P4=845-P5=850-P6=900-P7=925

ODT GPU-P6 1501-1531 GPU-P7 1590-1630MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~180-200W GPU-only(Spitze)


RX64RedDevil Bios OC 975_900 HBM max 1100MHz SOC 1107MHz GPU-Z max Takt=1550-1580MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=835-P2=850-P3=865-P4=885-P5=900-P6=925-P7=975

ODT GPU-P6 1506-1536 GPU-P7 1600-1640MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~210-235W GPU-only(Spitze)


P6 Takt= ca. 50% +/- zu P7 angepasst (Beispiel= P7 +20Mhz gegenüber Org takt P6 +10Mhz gegenüber Org takt der RD)

Vielen Dank an User "DEVIL" für die Ausarbeitung und Stabilitätstests der Range für Custom-Vega(Verknüpfung Chip-P5).

________________________________________________________________

Die Spannungswerte für die neue Tabelle können allgemein angewendet werden, auch für Biosmod.

Erklärung für die Min- und Max- Werte:
In diesen Bereichen der effektiv ausgelesenen maximalen Taktraten(GPU-Z) ist ein stabiler Betrieb mit der jeweiligen Vddc-Regelung möglich.
Diese sind zusätzlich noch Temperaturabhängig. Im Vorfeld wurden Erfahrungen für Bereiche zwischen ~40-75°C mit einbezogen.
Es können daher bei eingestellten ODT GPU-P7 etwas geringere effektive Taktraten entstehen, diese dann nur im OC-Umfang versuchen nachzuregeln.
Um seinen stabilen effektiven Takt für jedes reg.file zu finden(eigene Temperatur, Lautstärke Lüfter), zu Beginn erst über GPU-P7 diesen schrittweise(5-10MHz) ausloten.
Erst danach den HBM-Takt schrittweise(10MHz) nach oben nehmen, dadurch wird sich nach und nach der effektive Takt reduzieren(stärke Belastung,Temperatur).
Den ausgeloteten effektiven Takt nach erhöhten HBM-Takt nicht nachregeln um wieder auf den selben Takt wie zuvor mit niedrigen HBM-Takt zu kommen.
Unter Umständen wird das sonst ein unendliches Spiel bis für die eigene Karte der stabile Betrieb gefunden wird.

Es wird sich auszahlen schritt für schritt an die Einstellungen zu gehen.
Mit den niedrigsten angegebenen Werten beginnen.
Danach zuerst GPU-Takt(bis max) dann HBM-Takt, je in 5-10MHz Schritten, nach oben nehmen.

SOC 1199MHz mit HBM-Takt >=1110MHz werden erst mit HBM-Temperaturen <= ~50°C möglich.(h2o)

Für Air die Lüftersteuerung so wählen damit Temperaturen über 75°C Chip vermieden werden.
Bei Bedarf oder Unsicherheit kann im Thread gerne weiter geholfen werden.

Zieltemperatur 50-55 hat sich bisher bewährt. Drehzahl max 2000-3000

Im Grundsatz kann man sagen, je kühler desto bessere Ergebnisse.

Die Einstellungen wurden auf Stabilität im Bench + InGame geteset.
FPS-Limit an/aus(Treiber, InGame)
Tesslation AMD optimiert/6x(Treiber)
AF 16x/8x Gamesettings
Verschiedene InGame Grafikeinstellungen (HBAO, HBAO+, HDAO, SSAO, 3D usw.)

Firestrike, Timespy, Overwatch, SWBF1(DX11), SWBF2, BF1(DX11), DOOM(Vulkan), Starcraft II, DragonAge Inq., Destiny 2, TombRaider(2013), RotTR(2016,DX12), BF4

HBCC vorzugsweise deaktivieren. Bei aktuellen Games nach Tests/Reviews schauen und 12GB bzw. 16GB verwenden.
Ältere Spiele wie z.b. Starcraft II, BF4, TombRaider(2013) produzieren teilweise Abstürze mit HBCC.

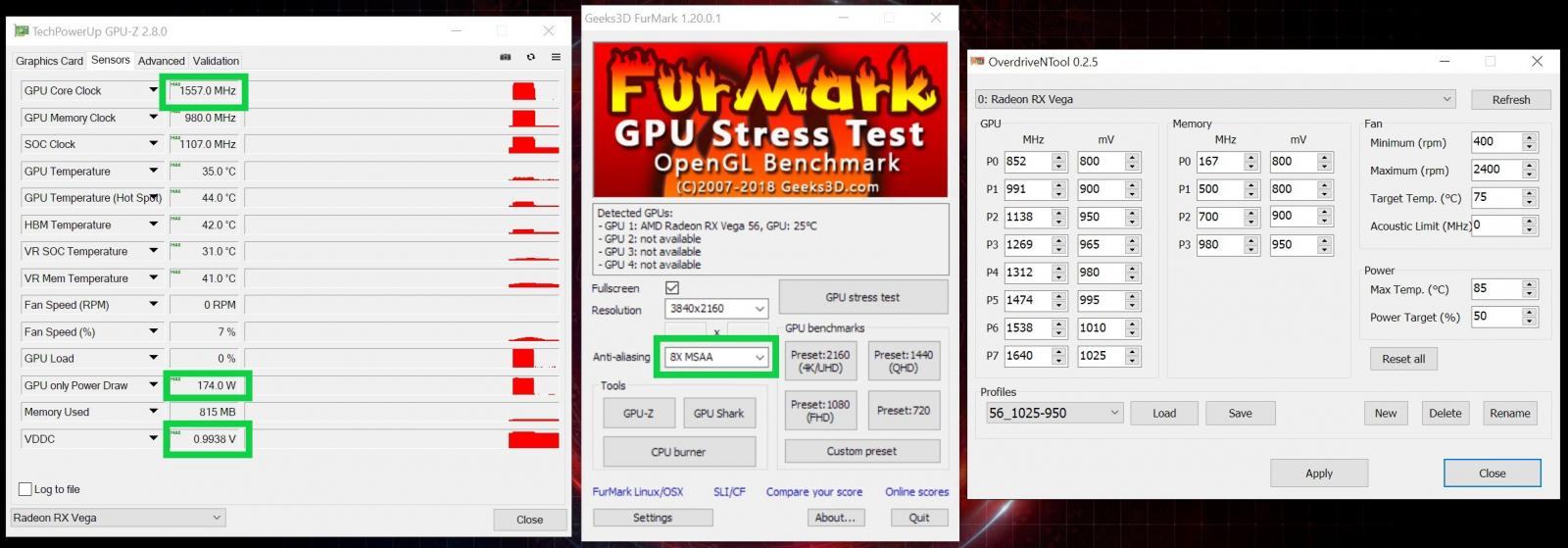

Erstellen + Nutzung des reg.file:

1. Wattman auf "Default" zurücksetzen


2. GPU-Z mit Administrator über Rechtsklick öffnen


3. Auf das markierte Symbol klicken um die Bios.rom mit gewünschten Namen zu speichern


4. ODT mit Administrator über Recktsklick öffnen


5. Rechtsklick auf die Titelleiste in ODT und "PPTable editor" anklicken


6. Create new using bios file auf "Open bios file" klicken und die zuvor gespeicherte "Bios.rom" auswählen


7. In der angezeigten Tabelle die Spannungswerte eingeben(rot), (blau) wird durch die Verknüpfung automatisch übernommen.
Taktraten für GPU + HBM nicht verändern für das reg.file. Anpassungen über ODT erfolgen später.
Nach korrekter Eingabe "Save to .reg file" und das reg.file mit gewünschten Namen in gewünschten Ordner speichern.


8. Doppelklick auf das erstellte und gespeicherte "reg.file" und die Aufforderungen bestätigen, danach Windows neustarten.


9. ODT durch Doppelklick öffnen,(grün) einmal "Reset all" und danach "Apply" anklicken um die neuen Werte zu übernehmen.
Es kann passieren das trotzdem noch die original Wattman Vddc-Regelung greift, daher Power Target 1x auf den Wert -1(rot) stellen und mit "Apply" übernehmen.
Danach kann Power Target für die Profile frei gewählt werden und die neue Vddc-Regelung greift.
(blau) vorrangig P7 aber auch P6 für den gewünschten/erforderlichen effektiven Takt nachträglich einstellen und mit "Apply" übernehmen.
Diese Werte können dann als Profile gespeichert werden(Save) und jederzeit entsprechend abgerufen werden (Load)


10. Reg.file wieder rückgängig machen:
Dazu wie in Punkt 4 + 5 vorgehen, bei bestehenden reg.file wird nun direkt die Tabelle angezeigt(hier kann auch direkt ein neues reg.file erstellt werden).
Zum löschen in der oberen Zeile 1x auf "Delete" klicken und die Aufforderungen bestätigen.
Der Treiber wird dadurch schon einmal neugestartet, zusätzlich aber einen Windows Neustart durchführen.
Jetzt ist wieder alles auf default gesetzt.
Wechseln zwischen reg.files benötigt diesen Schritt nicht, dort einfach ab Schritt 7 beginnen.


Nach Treiber-Update oder -Neuinstallation muss wieder Punkt 8 durchgeführt werden.
Nach Neustart einmal in ODT PT -1 übernehmen(apply), anschließend sein ODT-Profile für das entsprechende V-Offset laden und übernehmen(apply).


Angegebenen Max P7 effektiv Takt auslesen und Einstellen.
PC nach Kaltstart/Energiesparen noch einmal Neustart durchführen.
Es können ansonsten zwischen 5-20MHz GPU-Takt fehlen.


Für weiteres vorgehen oder andere Settings in Bezug auf meine Staffelung.
[Sammelthread] AMD RX VEGA Sammelthread + FAQ - Seite 229

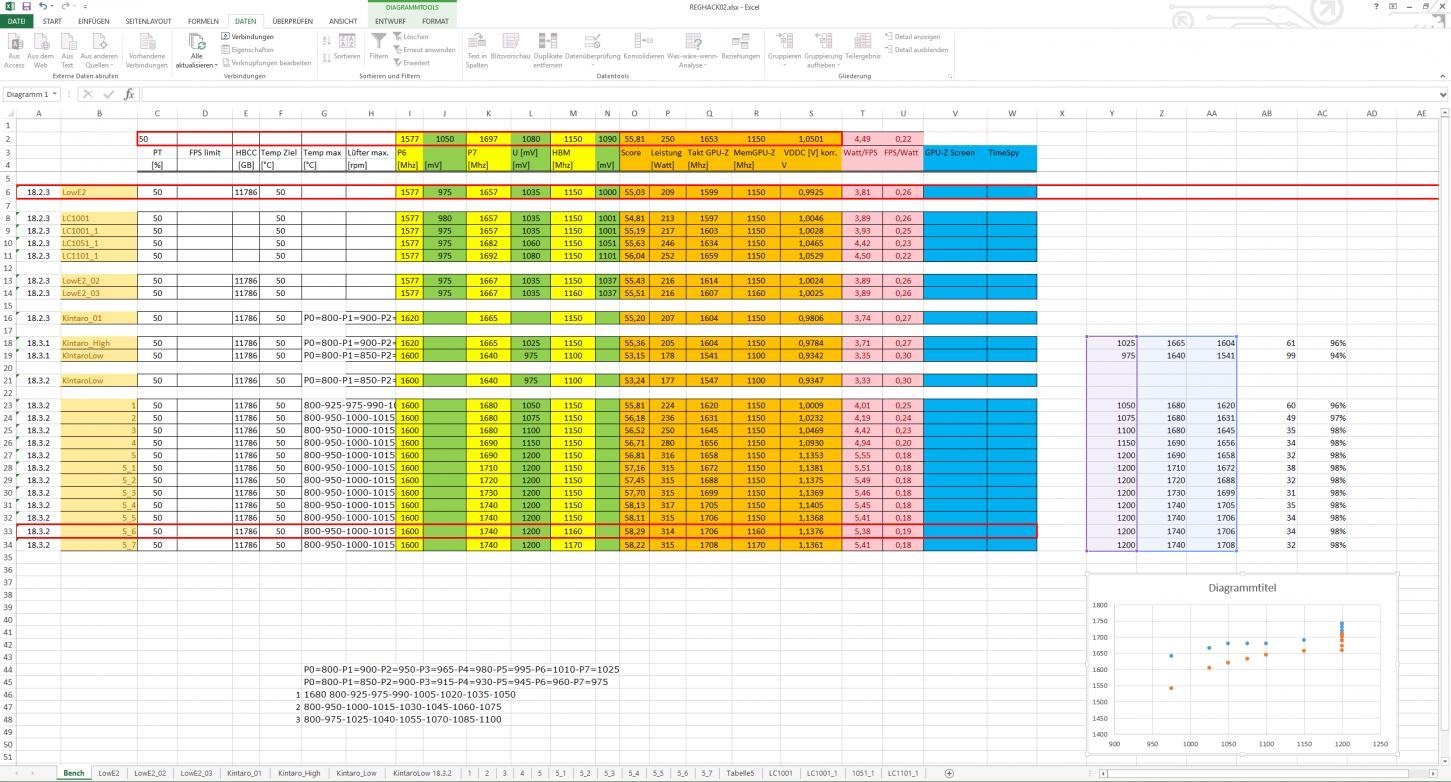

Stock-Value Referenz_Vega inklusive Verknüpfungen/Abhängigkeiten:

Danke an alle Threadteilnehmer für die bisherigen und künftigen Erfahrungen/Ideen.
Dank an Ragman + Devil für die Unterstützung.


ODT-Download

OverdriveNTool - tool for AMD GPUs | guru3D Forums

- - - Updated - - -

Zuletzt bearbeitet:
Schöner Vergleich, aber die Strix stinkt da irgendwie ab.

Mist, was solls, die schlechteste Custom ist immer noch besser, als beste Refrenz ... :fresse:

Die Strixx konnte aber wenigstens bei der Temp ganz gut mithalten, naja ich werde versuchen meine Fail-Entscheidung mit Fassung zu tragen. :wut:

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
@LDNV kannst du bei Super und FS Ultra mal GPU-Z mitlaufen lassen und dann ein Screenshot machen davon mit max Werten damit man den Verlauf sieht.

Der Verbrauch würde mich da interessieren und wo du mit den effektiven Werten landest.

Die Einstellungen selbst sagen nicht ganz so viel aus.


RX56@LC64Bios Reg.file 1050mV.


RX56@LC64Bios Reg.file 1025mV.


Da sieht man auch schön das es sich nicht sehr lohnt den Takt massiv nach oben zu schrauben.
Vom HBM OC hat man deutlich mehr.

Zuletzt bearbeitet:
@ThoraXx

Seltsam das die Werte nicht übernommen wurden. Hattest du bevor du die Vega eingebaut hattest ne andere Karte drinnen und hast dann DDU benutzt? Hatte am Anfang auch das Problem. Das file was ich hatte legte die Table an nen anderen Treiberort ab.
Versuchs nochmal. Aber vorher mal mit DDU AMD/Intel/Nvidia Treiber entfernen. Treiber neu installieren, danach das file.

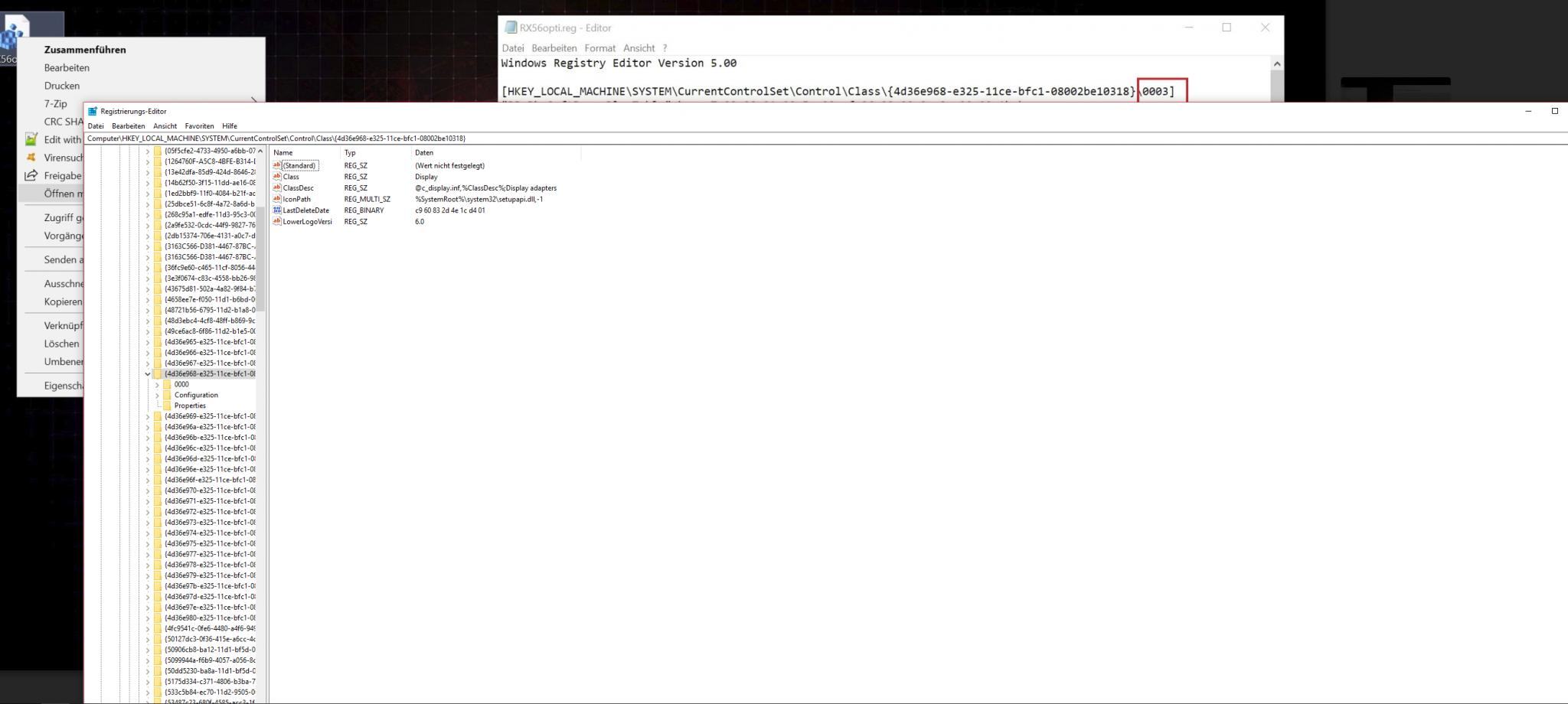

Klick dich mal durch wenn du willst. Den Pfad siehst du in dem Bild gleich unten
Dort sollte 0000 stehen. ( Grafikktreiber) steht da mehr, z.b. 0001 0002 etc sind das vorangehende alles "Treiberleichen"

Anhang anzeigen 440153
Hier lag damals mein Problem. Sauber Treiber installiert gehabt(0000) aber nen file bekommen der den Wert bei 0003(rot eingerahmt) einträgt. Somit wurde es halt nicht übernommen. Aber Kintaro wusste abhilfe. ;)

Stell hier mal bitte dein GKBios rein. Ich mach mal nen file zum gegentesten.


Die Karten werden echt günstiger. :) Sehr schön

Danke für Deine Antwort. Ich habe in der Reg nachgeschaut und dort finde ich den Wert 0000. sollte also alles im reinen sein. Meintest Du mich, dass ich das BIOS hochladen sollte? Falls ja habe ich das ROM mal bei dropbox hochgeladen: Dropbox - Vega 10.rom

liegt es vielleicht einfach am 18.7.1 Treiber? Ich habe nämlich eigentlich auch konstant den Bug, dass der HBM2 die ganze Zeit im höchsten PState ist /bleibt.

Zuletzt bearbeitet:
Danke für Deine Antwort. Ich habe in der Reg nachgeschaut und dort finde ich den Wert 0000. sollte also alles im reinen sein. Meintest Du mich, dass ich das BIOS hochladen sollte? Falls ja habe ich das ROM mal bei dropbox hochgeladen: Dropbox - Vega 10.rom

liegt es vielleicht einfach am 18.7.1 Treiber? Ich habe nämlich eigentlich auch konstant den Bug, dass der HBM2 die ganze Zeit im höchsten PState ist /bleibt.

Hi,

mit dem Übernehmen der Spannung aus dem Reg.file hat der Treiber eigentlich keine Probleme, soweit ich getestet habe.

Wenn bei dir ständig der HBM hängen bleibt, hilft es nur auf 18.5.1 zurück zu gehen. Dort läuft alles stabil und ohne Probleme.

Hi,

mit dem Übernehmen der Spannung aus dem Reg.file hat der Treiber eigentlich keine Probleme, soweit ich getestet habe.

Wenn bei dir ständig der HBM hängen bleibt, hilft es nur auf 18.5.1 zurück zu gehen. Dort läuft alles stabil und ohne Probleme.

Kann ich einfach 18.5.1 drüber installieren oder lieber DDU?

Schöner Vergleich, aber die Strix stinkt da irgendwie ab.
Die Sapphire wäre auch meine erste wahl gewesen. Aber nur die Ltd edt. Gabs aber zu dem Zeitpunkt nicht.
UV du per Wattman auf 950mV? Screen bitte :) Hast du den Takt von 1020HBM von dir so gewählt? Oder hast du das Problem das bei mehr dein HBM nur noch 800Mhz macht? ;)

Alles per Wattman.

Die 1020 sind selbst gewählt.
Ich hatte erst das von dir angesprochene Problem, wurde aber dann von Gurdi von PCGH auf die Abhängigkeit bezüglich des SOC Clock aufgeklärt.
Hatte dann erst 1080 am laufen, aber da zeigten sich sporadisch "Blitze" im Bild, schwer zu erklären.
Ab 1030 lief das alles Problemlos, aber hab ihm dann trotzdem noch den kleinen Puffer von 10 Mhz eingeräumt und bin somit bei 1020 gelandet die sich bisher als völlig Problemlos darstellen.

Karte bleibt jetzt zwischen 1520-1530 bei 950mv und ihren 75 Grad Ziel Temp bei durchschnittlichen 2000 RPM in meinem uralt Chiftech bigtower der vom Luftstrom her nicht so optimal ist.

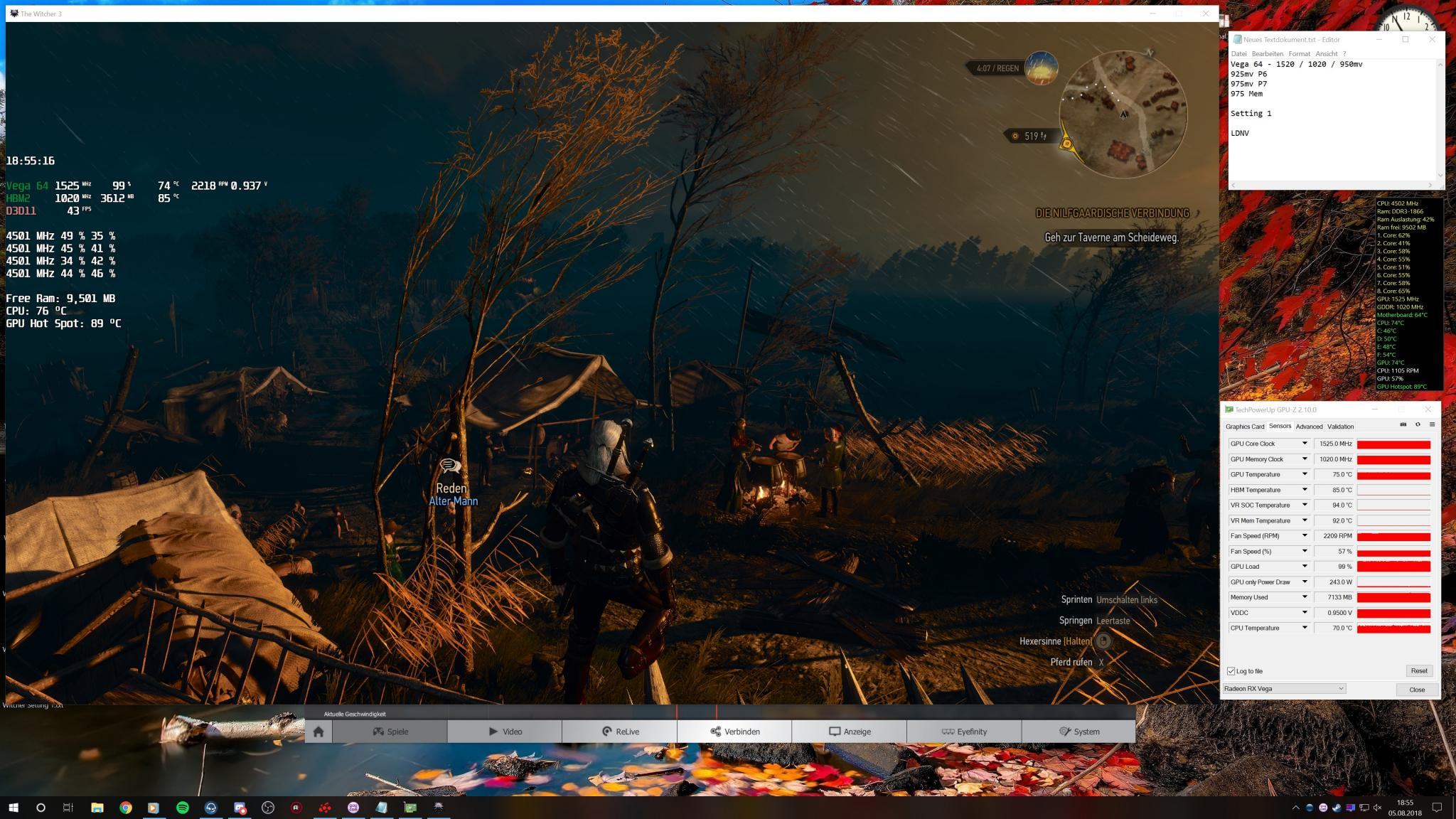

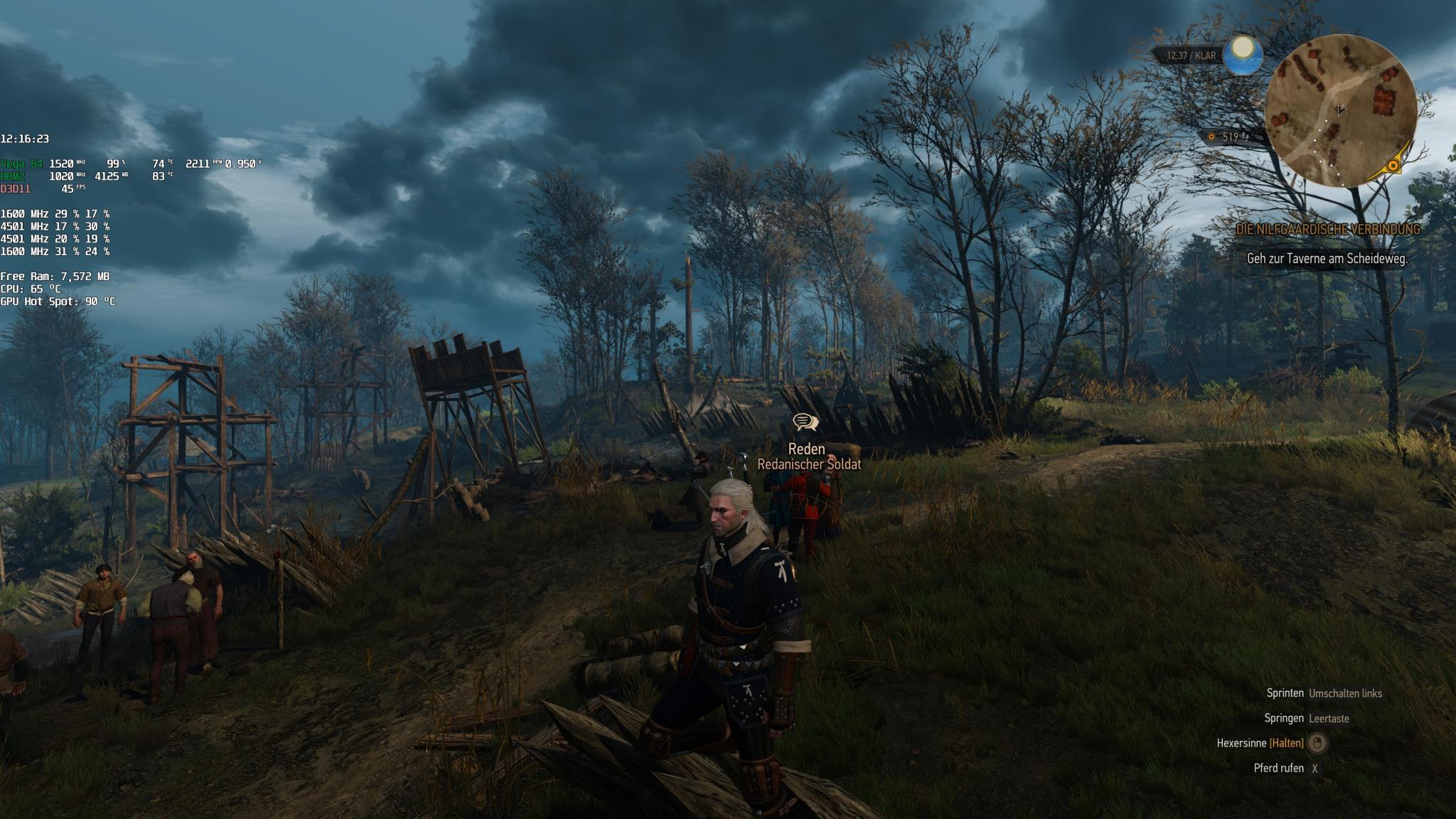

Hier mal Witcher von gerade eben noch:


Voltage schwankt ohne Takt Änderung zwischen 0.93x - 0.96x verbleibt zu 99% aber bei besagten 0.950mv wie angegeben.
Meine Wattman Einstellungen:


@LDNV kannst du bei Super und FS Ultra mal GPU-Z mitlaufen lassen und dann ein Screenshot machen davon mit max Werten damit man den Verlauf sieht.

Der Verbrauch würde mich da interessieren und wo du mit den effektiven Werten landest.

Die Einstellungen selbst sagen nicht ganz so viel aus.


RX56@LC64Bios Reg.file 1050mV.

Anhang anzeigen 440253

RX56@LC64Bios Reg.file 1025mV.

Anhang anzeigen 440263

Da sieht man auch schön das es sich nicht sehr lohnt den Takt massiv nach oben zu schrauben.
Vom HBM OC hat man deutlich mehr.

Klar, kein Problem.
Wobei mir GPU-Z gerade auf den Wecker geht mit seinen Auslese Fehlern.

2300 MHz.... ist klar.
Nachher im Screen: 1509 Grad auf dem HBM... sicherlich.

HW Info und GPU-Z zwischen den Benches neu gestartet.

FS Ultra:
FS Final.jpg

SP 8k:
SP Final.jpg

Edit: ah..
FS Ultra Korrigiert.
Aber Sorry, ich weiß echt nicht was GPU-Z da teilweise für eine Scheiße ausliest...

Zuletzt bearbeitet von einem Moderator:
Zum einen sind die Extremen Werte auslese Fehler stimmt das nervt auch ziemlich.
Zum anderen sieht man keine Kurve/Verlauf bei dir wäre auch mal interessant auch wenn es dann nur ungefähr ist.

Aber ich muss wirklich staunen wie viel Watt du verbrennst mit dem eigentlich bisschen Takt bei "950mV".

Zumal du die Spannungsregelung hoch hast mit 975 und dann auch auch noch gleichgesetzt mit P7 975.

Also das waren so Anfangsprobleme die schon lange beseitigt wurden. Diese Kombination bringt nichts da AVFS ständig irgendwas extrem reinregelt.

Bei Werten um die 1520MHz effektiv und belastete Vddc um die 950-975mV solltest du eigentlich irgendwo bei 160W GPU-only landen.

Keine Ahnung was dir da so erzählt wurde.

Und der HBM Takt ist an sich nur Temperaturabhängig. Ab einer Spannungsregelung von 950mV funktioniert SOC bis 1107MHz und für 1199MHz dann ab 975mV.

Zuletzt bearbeitet:
Meinst den Verlauf in Wattman?
Ich hab ehrlich gesagt keine Ahnung wie ich das gerade angehen sollte zwecks des Verbrauchs.

Ich mach den ganzen Schmu gleich noch mal mit default Werten als Ausgangspunkt, inkl. dem Wattman Verlauf.
Und dann noch mal mit dem angepassten Profil von jetzt.

Vll kommt man dann auf mehr Rückschlüsse was da los ist.

@ LDNV: Deine VRM Temperatur wird bei SP schon etwas hoch. Wenn du vor hast die Karte dauerhaft mit so hohen Powerlimit zu betreiben würde ich einen Hardware Mod empfehlen. Sonst etwas niedriger bleiben. Zumindest bei meiner Ref. drosseln die Spawas ab 100°C was die Leistung extrem einbrechen lässt. Die Hotspot temp sieht gut aus, weniger als 20° Unteschied zu GPU Temp @ 275W GPUonly da hat GB gute arbeit geleistet.

Wenn du möchtest kannst SP mal 3 - 4 mal hintereinander laufen lassen um zu schauen wie hoch die VRM Temp noch geht, könnte sein das die Lüfter irgendwann aufdrehen und die dadurch nicht "überhitzen".

Hab leider immer noch die 780gtx im System. Kann noch nicht mitspieln :(
Und die Sapphire 7970 liegt leider 10-80% hinter der GTX.(in bezug auf meine Games,Wows u SWBF2) Kann trotsdem kein SWBF2 damit zocken. 55-60fps sind mir bei med einstellungen zu wenig:(

@ThoraXx

Wenn Treiber neu dann vorher mit DDU. Ist besser so. Geht das file mitlerweile? Kann leider keins machen, man braucht ne AMD Karte im system. Odt verweigert den dienst bei ner NV. Verständlich:fresse2:

@LDNV

Die Blitze hatte ich auch ab nem bestimmten HBM Takt. Bei mir gingen 1090 mit Luftkühlung max.
Irgendwie wirklich stolzer Verbrauch bei dem Takt.
Wie Kintaro schon schrieb, ist es nicht Optimal GPU P7 mit HBMP3 Spannungsmäßig gleichzusetzen.
HBM P3 besser kleiner P6 Gpu aber bitte höher HBM P2(950mV) sonnst gehts nur bis max 1020Mhz HBM

@Holzman

Schlecht ist sie bestimmt trotsdem nicht. Kannst ja mal paar Sachen dann posten wenn sie da ist.

Zuletzt bearbeitet:
Also, 950mv ist auch das was ich sehe (siehe Witcher).
Das einzige was mir auffällt ist, das umso niedriger der Takt ist umso höher die Voltage, bis es sich dann bei 1520-30 bei 0.950 einpendelt. (mit leichten Schwankungen von 0.93x - 0.96x)

Wobei ich mir bisher aber nichts groß bei gedacht habe.

Ich mach jetzt folgendes:

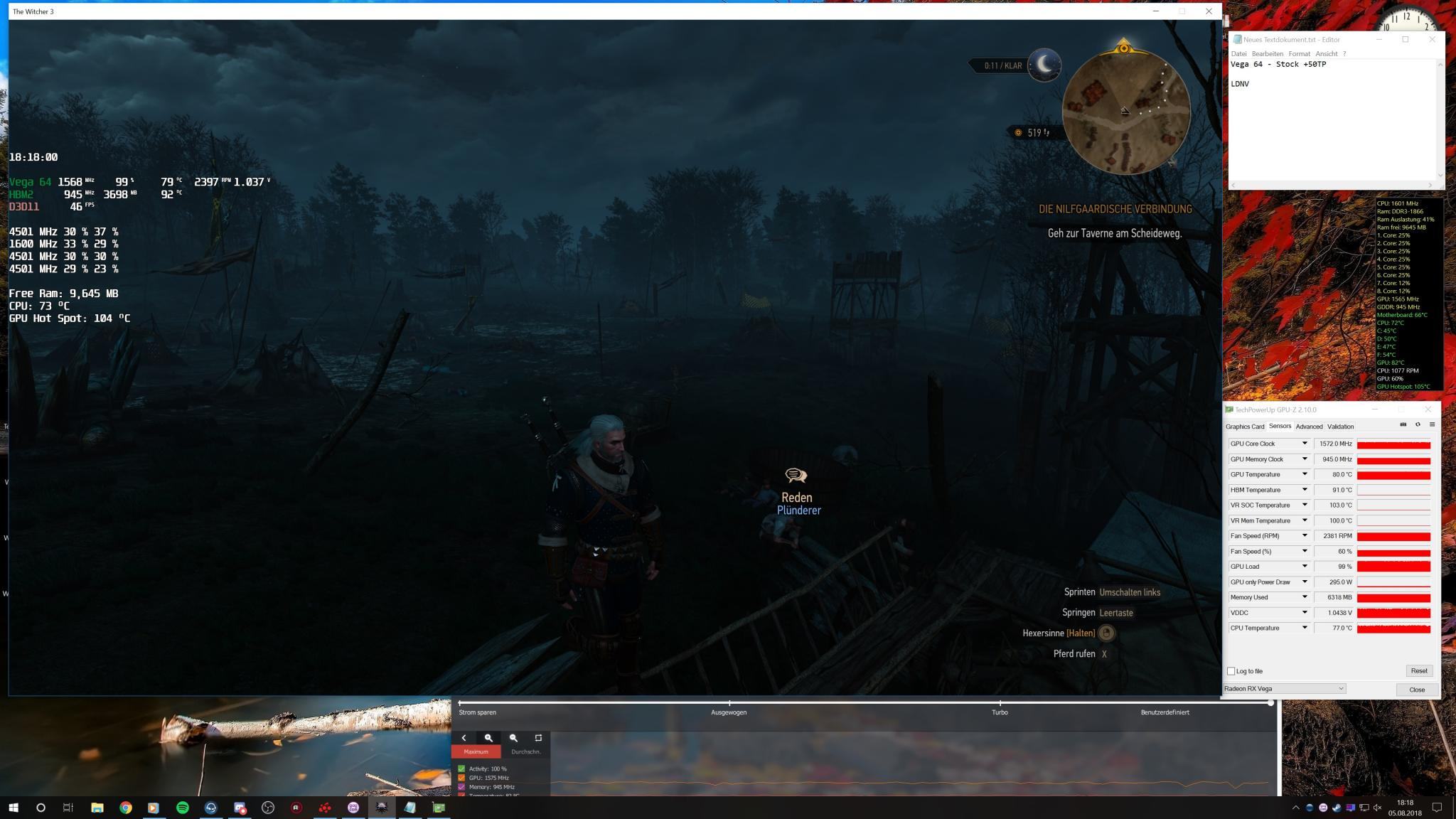

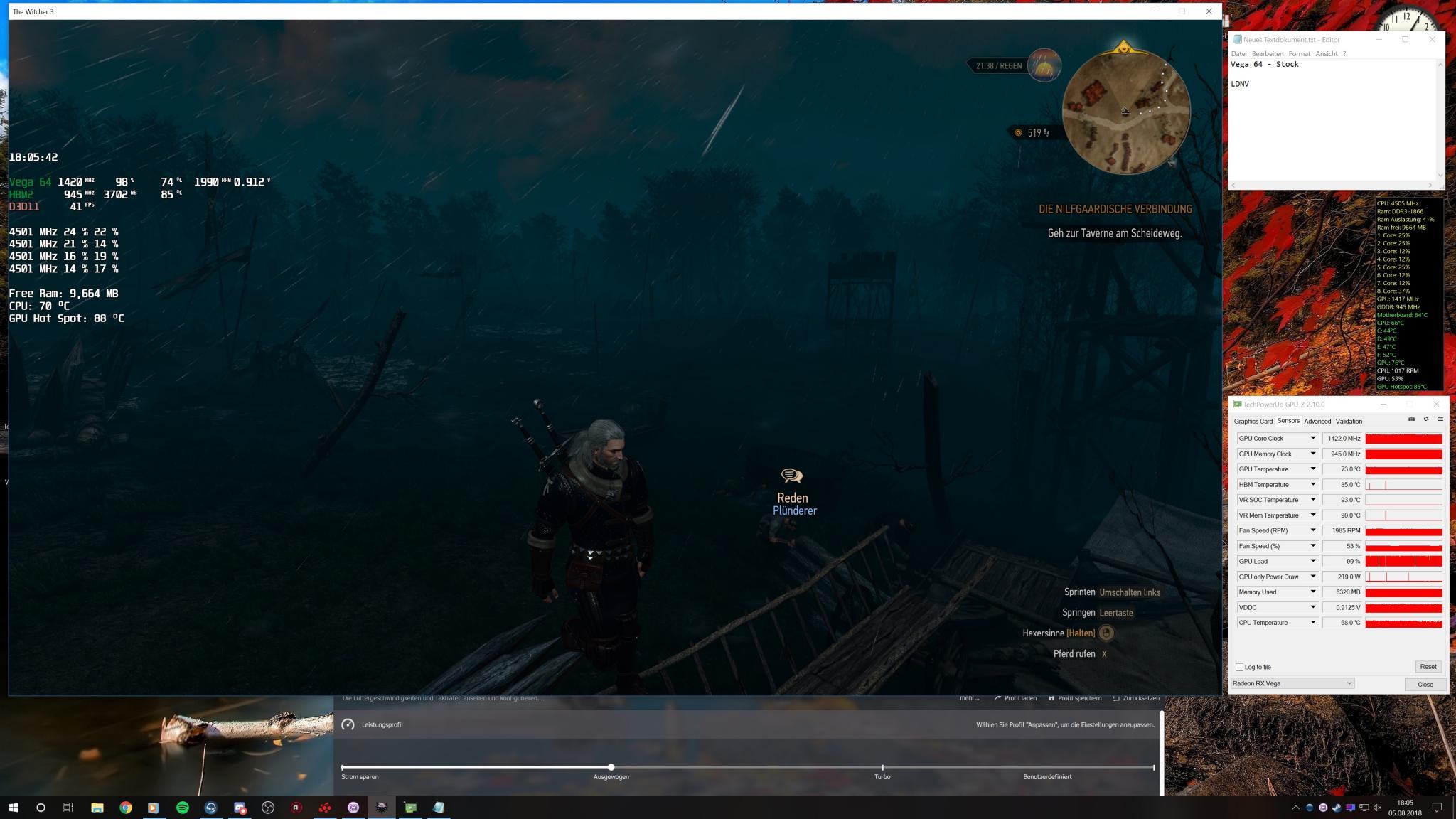

Ich mach das ganze Prozedere, also Witcher 30min / FS Ultra / SP 8k mit default Settings.

Dann noch mal mit meinen Settings inkl Wattman verlauf.

Dann noch mal mit etwas anderen Settings die mir vorgeschlagen wurden und auch in 950mv münden sollten (950mv bei Mem / 1000 mv auf P7) , und poste das ganze noch mal.

Hoffentlich kommen wir der Sache dann auf die Spur :d

Vega arbeitet Dynamisch, nicht wie Fury z.b. dort war P7 1100MHz mit 1,2V. Dann war bei 99-100% Load auch 1100MHz mit der Spannung da.

Bei Vega haben wir die Vddc diese ist für den SOC und Chip und arbeitet nach Shaderbelastung unterschiedlich.

Sprich 99-100% Load mit geringer Belastung für die Shader geht der Takt nach oben und die Vddc sinkt.
Starke Belastung der Shader und der Takt sinkt und die Vddc steigt.

Das gehört zu AVFS und ist auch nicht weg zu bekommen bzw. eigentlich auch eine technisch richtig gute Geschichte mit der Echtzeitüberwachung.

Die ganzen Test die bisher gelaufen sind haben gezeigt das man mit den manuellen Einstellungen den Verbrauch senken und dann in bestimmten Abständen bzw. Kombinationen(25mV) die Vddc Regelung gleichmäßig im Lastbereich halten kann.

Das macht dann die Taktsuche einfacher, im Vergleich zu einer Kombination bei der die Vddc im Lastbereich teilweise 50mV und mehr springt, kann teilweise gut gehen aber oft dann halt in einer anderen Situation nicht.
Funktioniert dann mit den größeren Sprüngen vom AVFS mit automatischer Takteinstellung sehr gut.
So funktioniert Vega dann von Haus aus, der Wert der genommen wird ist dann einfach nur das PT. AVFS schaut dann immer das programmiert beste mit der maximalen TDP raus zu holen.

Mit Wattman kann man da schon viel machen und läuft auch super. Aber die festen States stehen einem ein bisschen im Weg.

Daher wäre der Graph oder log von GPU-z interessant zu sehen um sich unter anderem den Vddc Verlauf anzuschauen.

Zuletzt bearbeitet:
Was war nochmal der Grund und die Lösung dafür, dass sich das Wattman Profil immer wieder nach kurzer Zeit oder nach einem Neustart zurück setzt?

Schnellstart?

Ja glaub den hab ich aktiviert, das ist der Grund?

Der Treiber soll dann wohl nicht komplett geladen sein. Ist wnen tip von nem AMD Mitarbeiter wohl gewesen.

OK danke, probiere ich mal aus ...

Hab leider immer noch die 780gtx im System. Kann noch nicht mitspieln :(
Und die Sapphire 7970 liegt leider 10-80% hinter der GTX.(in bezug auf meine Games,Wows u SWBF2) Kann trotsdem kein SWBF2 damit zocken. 55-60fps sind mir bei med einstellungen zu wenig:(

@ThoraXx

Wenn Treiber neu dann vorher mit DDU. Ist besser so. Geht das file mitlerweile? Kann leider keins machen, man braucht ne AMD Karte im system. Odt verweigert den dienst bei ner NV. Verständlich:fresse2:

@LDNV

Die Blitze hatte ich auch ab nem bestimmten HBM Takt. Bei mir gingen 1090 mit Luftkühlung max.
Irgendwie wirklich stolzer Verbrauch bei dem Takt.
Wie Kintaro schon schrieb, ist es nicht Optimal GPU P7 mit HBMP3 Spannungsmäßig gleichzusetzen.
HBM P3 besser kleiner P6 Gpu aber bitte höher HBM P2(950mV) sonnst gehts nur bis max 1020Mhz HBM

@Holzman

Schlecht ist sie bestimmt trotsdem nicht. Kannst ja mal paar Sachen dann posten wenn sie da ist.

Scheint jetzt zu funktionieren. Habe jetzt den 18.5.1 drauf und der HBM läuft jetzt so, wie er soll. Ich vermute, dass die Reg-File jetzt auch funktioniert. Zumindest ist die VDCC jetzt bei 0,7688, was doch ein Indikator für das UV sein sollte. Komischerweise kann ich jetzt die Radeon Settings nicht mehr aufrufen - das Fenster öffnet sich aber es wird nur ein semi-durchsichtiger Schleier angezeigt. Und ja ich habe DDU bentutz ;)


Anhänge

  • 2018-08-05 16_05_04-Window.png
    2018-08-05 16_05_04-Window.png
    148,5 KB · Aufrufe: 91
Zuletzt bearbeitet:
Kintaro89

Was bringen 2 bis 3 Lüfter in der Front bei einer RX Vega 64 im Airflow
oder sollte es zumindest 2 Lüfter im Heck sein, sodass die Referenz Kühler bleibt, bzw. mehr Frischluft, derzeit Warmluft erhält.

Habe nun 3 verschiedene 120mm Lüfter da und weiß nicht welchen und wo verbauen.
Zurzeit sind der Original Hecklüfter und der Zweite Lüfter des PCGH Mugen 5 Lüfter in der Front verbaut.
Dank Dir!

@Berni
Wenn du ordentlich Durchzug im Case haben willst, bau alles was du hast die Front, mit möglichst viel rpm, einblasend!

Wenn es geht auch noch 2 Lüfter im Heck, ausblasend!

Edit: Und wenn du richtig Stress machen willst, bau im Deckel auch noch Lüfter ein, einblasend!

Guter Artikel zum Thema: Der perfekte Airflow

Mehr kann man wohl nicht tun. ;)

Zuletzt bearbeitet:
Deine Karte Verhält sich vom Ansprechen der Vddc eher wie die Referenzkarten im Vergleich zur RedDevil.

Vorschlag wären:

P0 800mV - P1 850mV - P2 900mV - P3 915mV - P4 935mV - P5 950mV - P6 975mV - P7 1025mV

Takteinstellungen wie bisher mit P7 1610MHz

Damit sollte sich deine Vddc bei 1V einpendeln bei ca 1550-1560MHz effektiven Takt und Verbrauch um die 190-200W GPU-only.



so eine halbe Stunde Battlefield 1 siehts dann mit den Settings so aus:


PT habe ich mal auf 0 gestellt, jetzt teste ich noch mit 50, aber habe das Gefühl der ist garnicht in P7 gesprungen kann das sein.
So ganz blicke ich noch nicht durch...

EDIT: die neuen Spannungen hatte ich aber nicht als RegFile erstellt, sondern testeweise so in ODT eingegeben, aber das sollte kein Problem sein, oder?

Zuletzt bearbeitet:
hmm. Naja der Radeon settings sollte schon zu öffnen sein :/. Nochmal DDU :(

so eine halbe Stunde Battlefield 1 siehts dann mit den Settings so aus:

Anhang anzeigen 440290

PT habe ich mal auf 0 gestellt, jetzt teste ich noch mit 50, aber habe das Gefühl der ist garnicht in P7 gesprungen kann das sein.
So ganz blicke ich noch nicht durch...

EDIT: die neuen Spannungen hatte ich aber nicht als RegFile erstellt, sondern testeweise so in ODT eingegeben, aber das sollte kein Problem sein, oder?

so habe nochmal ein Reg-File gemacht, jetzt kommt alles so wie du es vorhergesagt hast :-)

Habe direkt mit PT+50 laufen lassen:


das heißt die Karte läuft ähnlich der Referenz von der Regelung her oder?

Wie würdest du jetzt weiter machen, also Richtung welche Takt-Einstellung für HBM/Core arbeiten?

^^Jo. Geht das file nun?
Bei deluxer z.b. sieht das sehr gut aus


@deluxer nun kannste anfangen den Takt anzuheben. P7 1645Mhz könnten machbar sein. HBM , gute Frage was deiner schafft

Benchs machen zwar bei der Hitze ;) keinen Spaß, aber wie mal von @Kintaro gewünscht die Gegenüberstellung bei der AMD Radeon Vega Frontier Liquid:

0% PT vs 50% PT bei Metro 2033 Redux 4k max. Settings

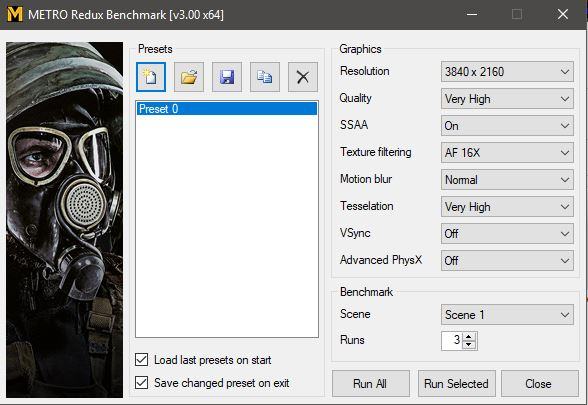

Bench Settings Metro Redux .jpg

Stock @ 1000 MHz HBM - 0 % PT - @ Metro Redux 2033 - DX11 - Monitor
Stock @ 1000 MHz HBM - 0 % PT - Metro Redux Benchmark Results.jpg

Stock @ 1000 MHz HBM + 50 % PT - @ Metro Redux 2033 - DX11 - Monitor
Stock @ 1000 MHz HBM - 50 % PT - Metro Redux Benchmark Results.jpg

0% PT vs 50% PT bei Ashes of Singularity 1080P max. Settings

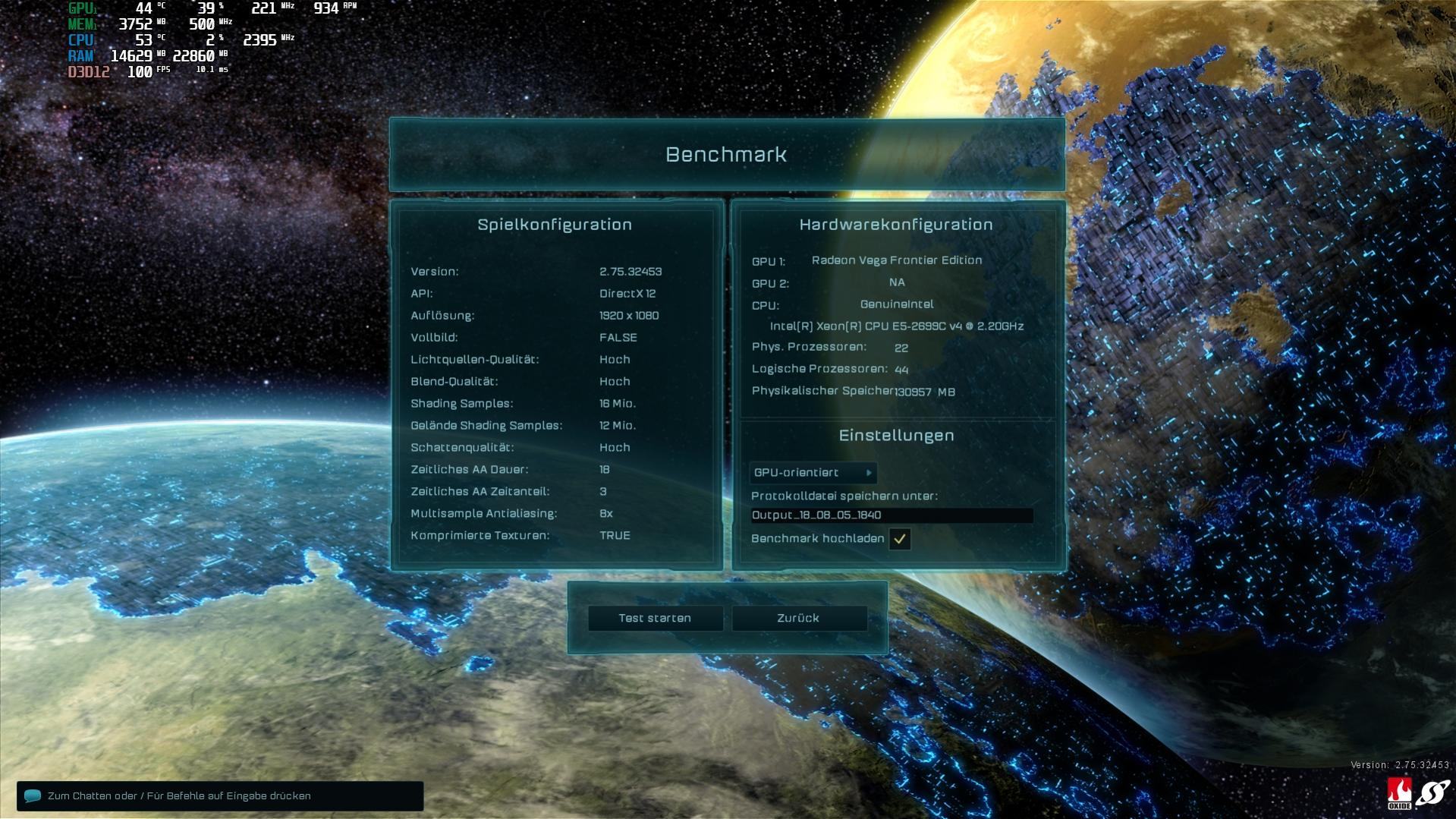

Bench Settings - AshesEscalation Vulkan DX12.jpg
Bench Settings - AshesEscalation Vulkan.jpg

Stock @ 1000 MHz HBM - 0 % PT - @ AshesEscalation - DX12 - Monitor
Stock @ 1000 MHz HBM - 0 % PT - @  AshesEscalation - DX12 - Monitor.jpg
Stock @ 1000 MHz HBM +50 % PT - @ AshesEscalation - DX12 - Monitor
Stock @ 1000 MHz HBM +50 % PT - @  AshesEscalation - DX12 - Monitor.jpg


Stock @ 1000 MHz HBM - 0 % PT - @ AshesEscalation - Vulkan - Monitor
Stock @ 1000 MHz HBM - 0 % PT - @  AshesEscalation - Vulkan - Monitor.jpg
Stock @ 1000 MHz HBM +50 % PT - @ AshesEscalation-Vulkan - Monitor
Stock @ 1000 MHz HBM +50 % PT - @  AshesEscalation-Vulkan - Monitor.jpg

0% PT vs 50% PT bei Tomb Raider max. Settings
Bench Settings - TR DX11.jpg

Stock @ 1000 MHz HBM - 0 % PT - @ Tomb Raider - DX11 - Monitor
Stock @ 1000 MHz HBM - 0 % PT - @  TR - DX11 - Monitor.jpg
Stock @ 1000 MHz HBM +50 % PT - @ Tomb Raider - DX11 - Monitor
Stock @ 1000 MHz HBM + 50 % PT - @  TR - DX11 - Monitor.jpg

Zuletzt bearbeitet:
so habe nochmal ein Reg-File gemacht, jetzt kommt alles so wie du es vorhergesagt hast :-)

Habe direkt mit PT+50 laufen lassen:

Anhang anzeigen 440297

das heißt die Karte läuft ähnlich der Referenz von der Regelung her oder?

Wie würdest du jetzt weiter machen, also Richtung welche Takt-Einstellung für HBM/Core arbeiten?

Das sieht doch Spitze aus, die Nitro+ läuft so anscheinend wirklich bis auf die P5 Verknüpfung wie die Referenz 64er.

Wie schon von Devil gesagt deinen Maximalen Takt finden, im Bereich 1630-1650 P7 eingestellt wirst du dich da aufhalten.
Je Kühler desto höher kommst du.

Effektiv kannst du mit der Vddc ~ 1560-1580MHz laufen lassen für 24/7 Rockstable.

Wenn das Safe ist, den HBM nach oben ausloten mit P5 950mV(Spannungsregelung) funktioniert maximal 1100MHz mit SOC 1107MHz.
Kommt dann auf deine Temperaturen an.

Jetzt bist du bei Stock balanced Vega 220W GPU-only, darüber wird es von der mehr Performance eher dünn und man verballert Verhältnismäßig viel Watt.

Beim anheben des HBM aber nicht wundern da werden dir bis zu 10MHz Chip Takt flöten gehen, aber halb so wild. Macht von der Performance gar nichts.
Wichtig dann nur nicht anfangen über die Takteinstellung in P7 das wieder nachzuregeln, das wird sonst wieder instabil.

1050MHz sind normal bei Temperaturen bis max 65°C machbar, für 1050-1100MHz am besten unter 60°C HBM.

1110MHz + 1199MHz Soc funktionieren im Dauerbetrieb eigentlich nur <50°C.

Wenn es zu warm wird oder der Takt nicht funktioniert merkst du wenn Artefakte(meist weiß) anfangen aufzublitzen.

- - - Updated - - -

Benchs machen zwar bei der Hitze keinen Spaß, aber wie mal von @Kintaro gewünscht die Gegenüberstellung bei der AMD Radeon Vega Frontier Liquid:

0% PT vs 50% PT bei Metro 2033 Redux 4k max. Settings

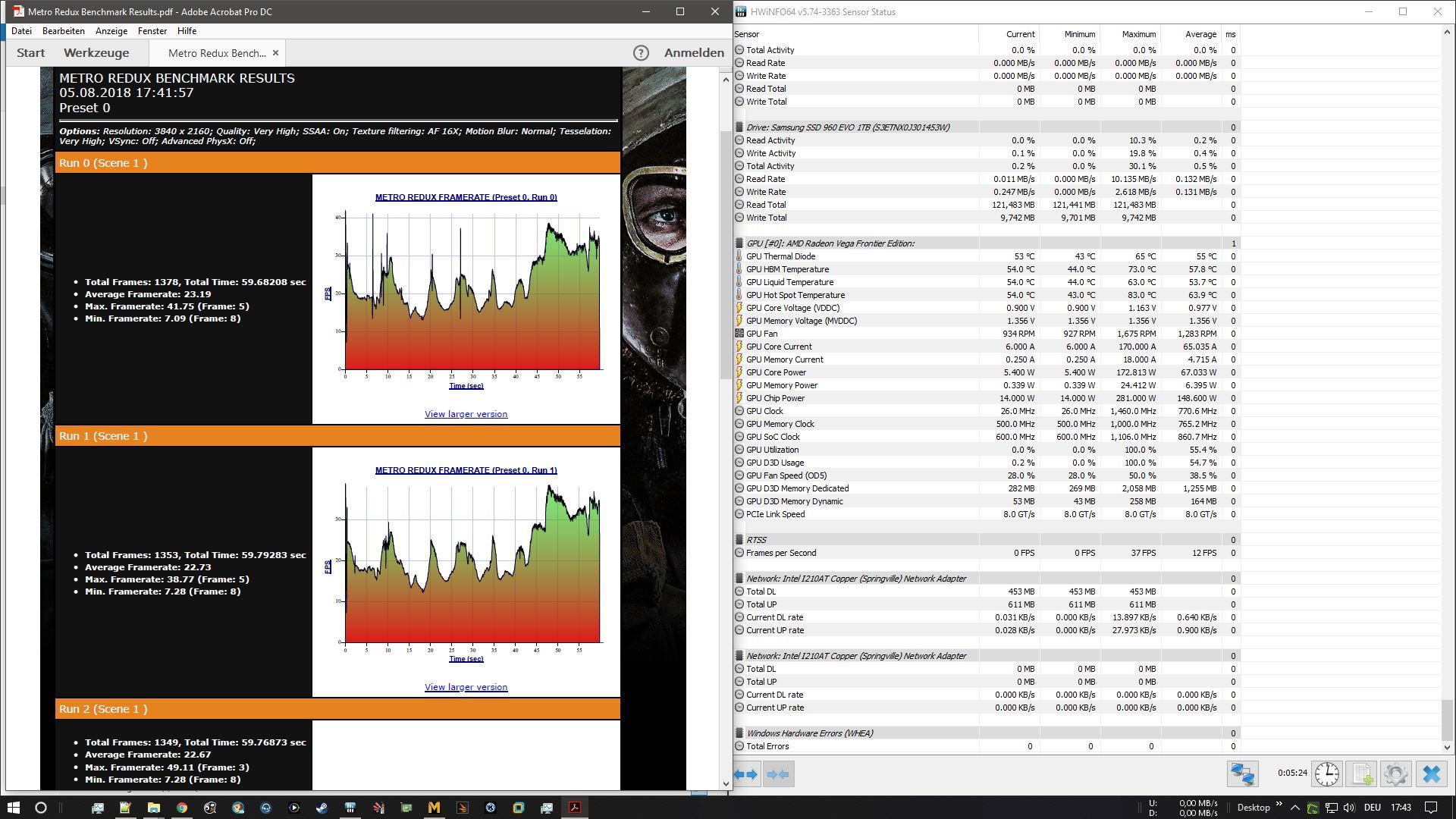

0% PT
Anhang anzeigen 440304

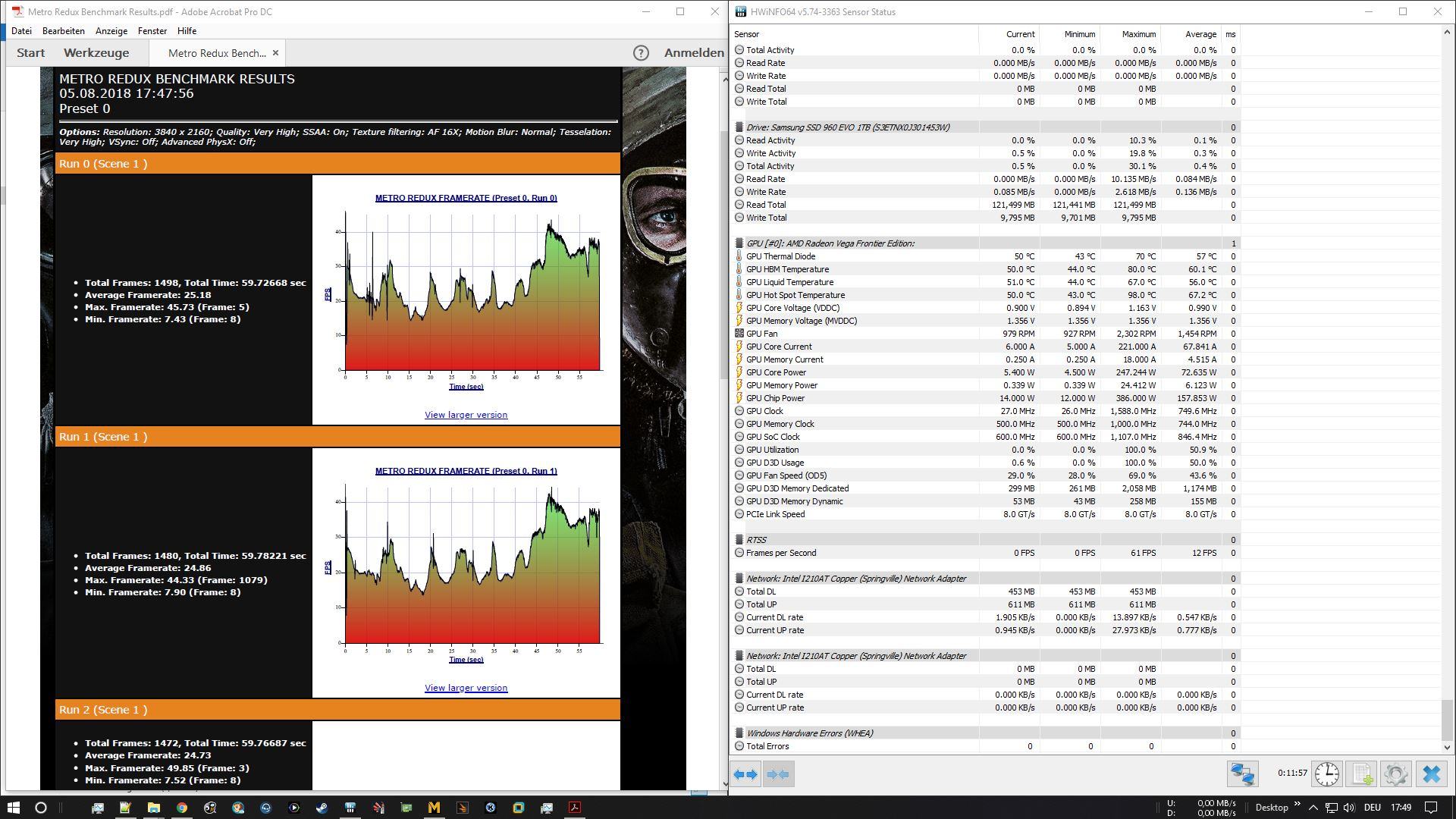

50% PT
Anhang anzeigen 440305

Also die Watt sind nicht von schlechten Eltern.

Die Aio scheint das aber gut mit zu machen ;).

Bei der Frontier wäre die Verknüpfung interessant.
Wobei man die Verknüpfung eigentlich selbst wählren kann, da Wattman komplett freigeschalten ist.
Bei Wattman ist es so das die Spannungsregelung dann auf den aufgerundeten bzw. gleichen CHIP-State landet(verknüpft)
Ich würde das ganze dann P2 verknüpft vorschlagen, wenn die Temps nicht hinhauen dann versuchen auf P4 zu verknüpfen.

Ich vermute die sollte man in ähnliche Bereich bekommen wie eine RX64Referenz.

ca. 1550MHz bei 220W peak. Ich denke nur der SOC wird etwas mehr benötigen für die 16GB HBM.

Zuletzt bearbeitet:
Also die Watt sind nicht von schlechten Eltern.

Die Aio scheint das aber gut mit zu machen ;).

Bei der Frontier wäre die Verknüpfung interessant.
Wobei man die Verknüpfung eigentlich selbst wählren kann, da Wattman komplett freigeschalten ist.
Bei Wattman ist es so das die Spannungsregelung dann auf den aufgerundeten bzw. gleichen CHIP-State landet(verknüpft)
Ich würde das ganze dann P2 verknüpft vorschlagen, wenn die Temps nicht hinhauen dann versuchen auf P4 zu verknüpfen.

Ich vermute die sollte man in ähnliche Bereich bekommen wie eine RX64Referenz.

ca. 1550MHz bei 220W peak. Ich denke nur der SOC wird etwas mehr benötigen für die 16GB HBM.

Hatte heute noch nicht gelüftet.
Habe aktuell mind. 15 C Mehr Temps wegen der Hitze & Fenster zu. : (
Welche Einstellungen würdest du konfigurieren für die angebotenen P States, Spannungen, PT & Rest? ^^

Ab 1650 Mhz GPU = Ende
Ab 1000 MHz HBM = Ende

Settings Wattman.jpg

Zuletzt bearbeitet:
Vega arbeitet Dynamisch, nicht wie Fury z.b. dort war P7 1100MHz mit 1,2V. Dann war bei 99-100% Load auch 1100MHz mit der Spannung da.

Bei Vega haben wir die Vddc diese ist für den SOC und Chip und arbeitet nach Shaderbelastung unterschiedlich.

Sprich 99-100% Load mit geringer Belastung für die Shader geht der Takt nach oben und die Vddc sinkt.
Starke Belastung der Shader und der Takt sinkt und die Vddc steigt.

Das gehört zu AVFS und ist auch nicht weg zu bekommen bzw. eigentlich auch eine technisch richtig gute Geschichte mit der Echtzeitüberwachung.

Die ganzen Test die bisher gelaufen sind haben gezeigt das man mit den manuellen Einstellungen den Verbrauch senken und dann in bestimmten Abständen bzw. Kombinationen(25mV) die Vddc Regelung gleichmäßig im Lastbereich halten kann.

Das macht dann die Taktsuche einfacher, im Vergleich zu einer Kombination bei der die Vddc im Lastbereich teilweise 50mV und mehr springt, kann teilweise gut gehen aber oft dann halt in einer anderen Situation nicht.
Funktioniert dann mit den größeren Sprüngen vom AVFS mit automatischer Takteinstellung sehr gut.
So funktioniert Vega dann von Haus aus, der Wert der genommen wird ist dann einfach nur das PT. AVFS schaut dann immer das programmiert beste mit der maximalen TDP raus zu holen.

Mit Wattman kann man da schon viel machen und läuft auch super. Aber die festen States stehen einem ein bisschen im Weg.

Daher wäre der Graph oder log von GPU-z interessant zu sehen um sich unter anderem den Vddc Verlauf anzuschauen.

So, dann beginnen wir mal mit der Analyse ...
Vorgehensweise:

Witcher 3 ist jeweils vorgeheizt worden, und dann ca. 10 Min mit gelogt worden.
Bei FS Ultra wurde zwischen den Durchgängen immer gewartet bis die GPU zurück auf 60 Grad ist und dann ebenfalls mit gelogt.

Setting 1: ist mein eigenes Profil, also das mit 975 beim Ram und P7 was in 1520 / 1020 / 950mv mündet.

Witcher 3 - Stock:

Witcher 3 Stock.jpg

GPU-Z Log:

File-Upload.net - Witcher3Stock.txt


FS Ultra - Stock:

FS Ultra Stock.jpg

GPU-Z Log:

File-Upload.net - FSUltraStock.txt



Witcher 3 - Stock + 50 TP:

Witcher 3 Stock +50 TP.jpg

GPU-Z Log:

File-Upload.net - Witcher3Stock50TP.txt


FS Ultra - Stock + 50 TP:

FS Ultra Stock +50 TP.jpg

GPU-Z Log:

File-Upload.net - FSUltraStock50TP.txt



Witcher 3 - Setting 1:

Witcher 3 Setting 1.jpg

GPU-Z Log:

File-Upload.net - WitcherSetting1.txt


FS Ultra - Setting 1:

FS Ultra Setting 1.jpg

GPU-Z Log:

https://www.file-upload.net/download-13260160/FSUltraSetting1.txt.html

----------------

Keine Ahnung warum der Verbrauch so hoch ist.
Vll wird ja jemand schlau draus und fällt noch eine Idee ein :)

Kannst du mal bitte die Sensoren(GPU-Z) auf max stellen? VDDC wäre am wichtigsten. Bei deinem setting1

Zuletzt bearbeitet:
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
