AMD RX Vega Sammelthread + FAQ




Die technischen Daten der AMD Radeon RX Vega in der Übersicht:




Was zur Netzteilleistung: Einige User haben mit Netzteilen bei einer Leistung um 500 Watt von Stabilitätsproblemen berichtet, nach Tausch auf ein NT mit einer Leistung um 700 Watt sind diese behoben worden, die Empfehlung von AMD als Minium ein NT mit 750 Watt Leistung zu verwenden, scheint hier in der Praxis sehr relevant zu sein. Es empfiehlt sich außerdem zwei getrennte Stränge der 8-Pin Stecker vom NT zu verwenden.

User Erfahrungen und Empfehlungen/Ergänzungen:

VEGA-FEATURES
- Shader Insintrincs (nur unzureichend bei den Dev´s eingesetzt)
- TressFX (performant)
- AMD-Schatten (performant und präziser als GW)
- VR (Cyan Room stark verbessert)
- Async Compute (flexibel + performant)
- DX11 (bei 1080p stark verbessert)
- Tess. ( bis 16x besser als 1080)
- Mining (eigene Liga)
- Bios (V56-->V64LC bei Bedarf - nur Ref.)
- Wattmann (Hardwaresettings: Profile+OSD+Chill+Tess.-opt.+fps-Limiter+Framepacing+flex.Sync)
- Undervolting (7..10%)
- Energieeff. (Bsp. RX56 UV Bios 2 PT-10 = 138W)
- ALLONE STANDING FEATURES
primitive Shader (kommen 2018 nach und nach)
HBCC (bei 32GB bis zu 20GB - sinnvoll für echte 4k-Texturen und im prof. Bereich z.Bsp.TByte-Punktewolken aus Scan + 4k HDR-Videoediting)
Freesync 2 (Tonmapping im Monitor entfällt --> schnellere Darstellung+weniger Lag und preiswerte+lieferbare Monitore HDR600)
HDR10 (FP16-10bit - bei PASCAL NA)
FP16 ( 2x16 gleichzeitig)
- P/L (Bsp. RX56= 1070, RX64= 1080 - Customs +59,-€; 2x RX56ref.= Ti6GBs; 2x RX64LC= Txp, 2xFE<Tv)
- Lieferbarkeit (noch nicht top)
- Treiber (low level ready - Dev´s sind noch nicht Alle ready)
- Ref.-Karten (Kühlerqualität gegenüber Polaris stark verbessert)
- Wakü. (lieferbar - ab RX64 zu empfehlen bei OC)
OVERCLOCKING
- Chiplotterie (wie immer, aber sinnvoll )
- eff.Takt ( mit UV+ OC+PT >100 gegenüber Reviews - PT mit Bedacht einsetzen, i.d.R. UV besser;
VEGA mag es COOL-->Lüfter+Zieltemp.!)





Aktuelle Treiber: noch keiner, nur Beta:
Radeon Software Crimson ReLive Edition for Radeon RX Vega Series Release Notes


Radeon Software Crimson ReLive Edition 17.8.1 Release Notes


Radeon Software Crimson ReLive Edition 17.8.2 Release Notes


Radeon-Software-Crimson-ReLive-Edition-17.9.1-Release-Notes


Radeon-Software-Crimson-ReLive-Edition-17.9.2-Release-Notes


Radeon Software Crimson ReLive Edition 17.9.3 mit verbesserter mGPU-Unterstützung - Hardwareluxx

Radeon Software Crimson ReLive Edition 17.10.1 Release Notes



Radeonâ„¢ Software Crimson ReLive Edition 17.10.2 Release Notes


Radeonâ„¢ Software Crimson ReLive Edition 17.10.3 Release Notes


Radeon Software Crimson ReLive Edition 17.11.1 Release Notes


Radeonâ„¢ Software Crimson ReLive Edition 17.11.2 Release Notes


Radeonâ„¢ Software Crimson ReLive Edition 17.11.3 Radeon RX Vega Hotfix Release Notes


New Version Adrelanie
Radeon Software Adrenalin Edition 17.12.1 Release Notes



Treiber für Mining:
Radeon Software Crimson ReLive Edition Beta for Blockchain Compute Release Notes

Anmerkung: User haben berichtet, dass im Gegensatz zum Beta Treiber mit dem Mining Treiber CrossfireX aktivieren lässt!

Bzgl. CF Support hat AMD in Aussicht gestellt, das dieser zu einem späteren Zeitpunkt in gewohnter Form wieder zur Verfügung steht:
"There is no difference regarding CF but as we said previously, it's support for RX Vega will come at a later point."

Tool zum Boisflash:
ATI Winflash - Download - CHIP

Und Bios Kollektor
VGA Bios Collection | TechPowerUp

[/B][/B]Tool zum einstellen der P-States:
WattTool: A simple tool that combines overclocking with VRM monitoring/tweaking for RX 400 series

Tutorial zum Watt tool:
Vega 56 OC + UV gut oder Müll? - YouTube

saaphire trixx funktioniert offiziell mit vega
SAPPHIRE Technology

Custom Karten: noch keine ab Oktober 2017

Radeon RX Vega 64 56: Die Custom-Design-Situation ist ein Chaos

Asus ROG Strix RX Vega64 O8G Preview - YouTube

RX VEAG64 Umbau auf Morpheus 2 Core Edition von RAIJINTEK by user pickebuh
[Guide] RX VEAG64 Umbau auf Morpheus 2 Core Edition von RAIJINTEK

User BerntBrandon gibt folgendes zu bedenken bzgl. RX Vega56/64 und Raijintek Morpheus II Core Edition

Anscheinend ist die Kombination aus RX Vega56/64 und Raijintek Morpheus II Core Edition nicht zu empfehlen.
Das Problem bei montierten Morpheus II Core Edition ist eine gegenüber der GPU ca.65°C und HBM ca.70°C Temperatur stark erhöhte HotSpot Temperatur, teilweise in einen bedenklichen bereich von weit über 90°C. (Temperaturen sind je nach Belüftung und Last abweichend)
Der Referenz Kühler weißt keine so hohe Abweichung auf. 4Stroke hat Werte zu Verfügung gestellt.
Mehr vergleichswerte ob vom Referenz Kühler oder anderen sind erwünscht, gemessen wurde mit: Unigine Valley Benchmark @ DX11, Quality:Ultra, AA 8x, 1920x1080p, bitte die GPU /HBM/ HotSpot Temperaturen und GPU Chip Power angeben.

Die Ursache des Problems ist anscheinend das der Morpheus II im Gegensatz zum Referenzkühler nur mit einer relativ kleinen Fläche direkt auf dem Vega10 Chip aufliegt.
Was ein vergleich der Verteilung von Wärmeleitpaste auf Referenzkühler und Morpheus II Core Edition aussagt.

Morpheus: Anhang anzeigen 417227
Referenzkühler:Anhang anzeigen 417228

Vermutet wird das der Morpheus II Core Edition einen leicht konvexen schliff hat, wenn das so ist hat das gute Gründe und wäre kein Mangel!
Raijintek wurde auf Facebook gefragt ob die Kupferbasis des Morpheus II Core Edition plan ist, wenn eine Antwort vorliegt wird das hier ergänzt.

Das soll keine Kaufwarnung sein, es sollte aber beachtet werden das der Morpheus II Core Edition vom Hersteller nicht für die RX Vega56/64 freigegeben ist!

User Beitrag original lüfter von rx64@lc als pull betrieb:
hier das bild von push/pull betrieb.

wie man vll sieht ist der original lüfter von rx64@lc als pull betrieb verlegt von mir und der push lüfter ist ein nzxt air rgb 140mm.

und den nzxt lüfter steuere ich über den msi tool command center, da ich den lüfter direkt an das mainboard angeschlossen habe.

den original lüfter steuere ich natürlich über wattman.

Falls die Karte fiept eine Lösung von User ragman1976:

Vielleicht ergänzend falls es immer noch fiept:

Gehäuse aufschrauben und den Stecker im Bild (roter Kreis) abziehen. Somit ist zwar die Beleuchtung (Schriftzug und Quadrat im Eck) aus, aber das Fiepen, bei mir zumindest, gänzlich verschwunden.

Anhang anzeigen 426044

Gruß






Test/Multimedia:
AMD Radeon RX Vega 64 und RX Vega 56 im Test - Seite 46

AMD Radeon RX Vega 64 und Vega RX 56 im Test: Heiße Vega?

Seite 4: Radeon RX Vega 64 Liquid Cooled - Vergleich mit Nvidias GTX 1080 (Ti) - GameStar

The RX Vega Liquid Edition Review - YouTube

UV mit Vega im Test:
AMD Radeon RX Vega 56 und Vega 64 im Undervolting-Test - Hardwareluxx

TechPowerUp GPU-Z v2.3.0 Released | techPowerUp

user Review:

[User-Review] XFX AMD Vega 64 Air - Unboxing und Einbau

Aktuelle Preise:
amd rx vega bei idealo.de

Overclocking guide:
RX Vega 56 Overclocking Undervolting GUIDE - YouTube

Overclocking Ergebnisse user: (Auszug, beste Ergebnisse)
Fire Srtike vega64 Grafik Score 23124 OC: 1750mhz 1750/1015 @Holzmann
Pic-Upload.de - strike.png

Fire Strike vega64 Grafik Score 24421 stock @RoughNeck mit vega 64 LC
Forum de Luxx

Fire Strike vega64 Grafik Score 24651 OC: 1752/1070 stock @Shevchen
Generic VGA video card benchmark result - Intel Core i7-4930K,ASUSTeK COMPUTER INC. RAMPAGE IV BLACK EDITION
Generic VGA video card benchmark result - Intel Core i7-4930K,ASUSTeK COMPUTER INC. RAMPAGE IV BLACK EDITION


25235 GPU Score @DerEisbär
AMD Radeon RX Vega 64 video card benchmark result - Intel Core i5-6600K,ASRock Z170 Gaming K4


20423 GPU Score Vega56 Undervolted Vega 56, Eingestellt 1700 Mhz Core, 900 Ram, 850mv Vcore, PT 50% @salzcracker
Bild: vegaturbowruvk.jpg - abload.de

24299 GPU Score Vega56 1750-1200mV/1100 HBM mit 64 LC Bios @Spankmaster

26115 GPU Score Vega64 1655/1100 HBM @iLLuminatusANG
AMD Radeon RX Vega 64 video card benchmark result - Intel Core i7-6700K,ASUSTeK COMPUTER INC. Z170 PRO GAMING

25490 GPU Score Vega 64 lc P7: 1752 MHZ/1240mV HBM: 1150MHz/1005mV @ragman1976
AMD Radeon RX Vega 64 Liquid video card benchmark result - Intel Core i5-4690K,MSI Z97 GAMING 5 (MS-7917)



Superposition Score vega64 4536 OC: 1750mhz/1015 @Holzmann


Superposition Score vega64 4259 OC: 1700/1100 @Shevchen
Forum de Luxx
Superposition Score 5078 mit VegaLC @ignis
Pic-Upload.de - Superposition_Benchmark_v1.0_5078_1503375389.jpg

Superposition Score 5006 vega64 OC@G3cko
XFX Vega 64 @ EKWB
GPU-P6 1600MHz @ 1080mV
GPU-P7 1660MHz @ 1150mV (real liegen "nur" 1630MHz an)
HBM2 1100MHz @ 1050mV

Super Position Score 5220 1750mhz@hbm2@1100mhz mit 64LC @crynis
http://saved.im/mja5otq0azjl/04-09-_2017_01-14-51.jpg

Super Position Score 5311 Vega64 mit 1780 mhz und HBM 1150mhz / Bios von der Vega LC version. GPU UV 1080 mVolt.
Treiber 17.9.1 @Motkachler
[Sammelthread] AMD RX VEGA Sammelthread + FAQ - Seite 16

Super Position Score 4434 mit Vega56 1750-1200mV/1100 HBM / mit 64 LC Bios air @Spankmaster

Super Position Score 4827 Vega56 1680/1100 @ 1,05V (Vega64 Air Bios). Effektiv liegen 1,05V an durch den VDrop, Wattmann eingestellt 1712 GPU Takt @Spankmaster
[Sammelthread] AMD RX VEGA Sammelthread + FAQ - Seite 64

Superposition Score Vega 64 LC 5359 OC: 1741/1150 @blazethelight

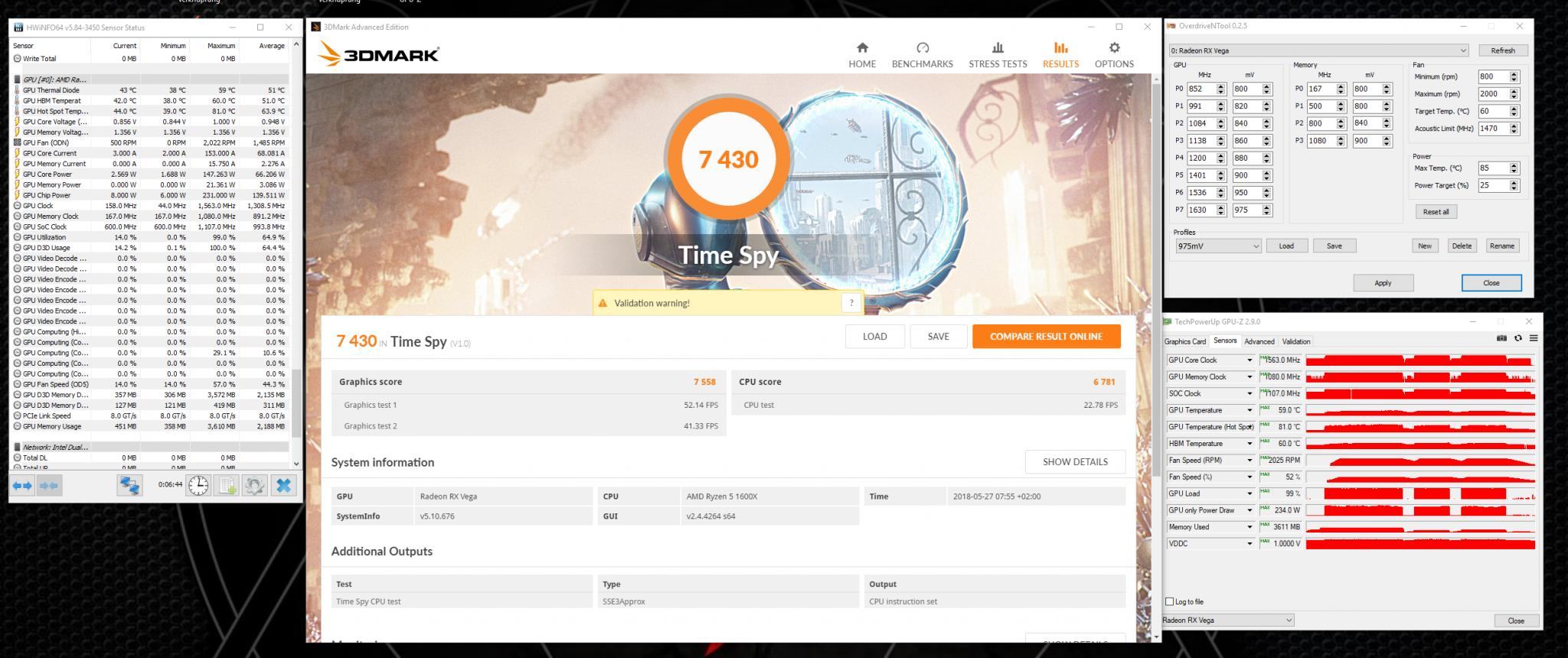

Auf User Wunsch wird die Übersicht auf Bench: Time Spy aufgebohrt, entsprechend höhere Scores werden hier nachfolgend eingetragen :




Für die Analen tu ich doch alles :bigok:

Hier noch ein weiterer Versuch - wobei ich mit P6 noch nicht hoch genug bin?

Sag mir doch einfach direkt, was ich einstellen soll :cool:

Habe HBM von 1150 auf 1180 erhöht.

Die 56 / 45 FPS schaffe ich auch noch...

Anhang anzeigen 421180



Heute Morgen ging es in die nächste Runde, die 55 FPS Grenze in TimeSpy Grafiktest 1 lies mir keine Ruhe :-)

GPU: RX Vega 64 lc
BIOS-Typ: lc Performance Mode
P7: 1740 MHz
HBM: 1150 MHz
PT: +50
GPU only Watt: 318 W
CPU-Takt: 4500 MHz
Ram-Takt:

Macht Grafiktest 1 55,1 FPS (Grafikscore 8015):

AMD Radeon RX Vega 64 Liquid video card benchmark result - Intel Core i5-4690K,MSI Z97 GAMING 5 (MS-7917)






Last but not least

eine Einstellungsempfehlung mit freundlicher Unterstützung von User GerryB mit Fokus auf Leistung bei möglichst geringem Verbrauch für 24/7:

@Holzmann >5366

24/7-SETUP für REFERENZKARTEN

Ziel:
Bei realem Gaming soll die Air-Graka mit ca. GPU 60°C betrieben werden.
Damit ist eine Gute Effizienz bei niedrigen Spannungen möglich.
Benchmark-Scores sollen damit nicht erzielt werden = unwichtig.

Zusammen mit fps-Limit verwenden!
!!! Im Zweifelsfall ist fps-Limit im Wattman unter Globale Settings der sicherste Weg !!!
Bei Spielen wo, Das nicht funzt dann sicherheitshalber Vsync nehmen.
DAS FPS-LIMIT SOLL DIE TEMPS+WATT BEGRENZEN.

CPU+RAM auf Stock und NUR Wattman benutzen.
Vorher ein ausreichendes NT einbauen bzw. das Vorh. auf Eignung checken.
Instabile Systeme und inkompatible Tools müssen ausgeschlossen werden !

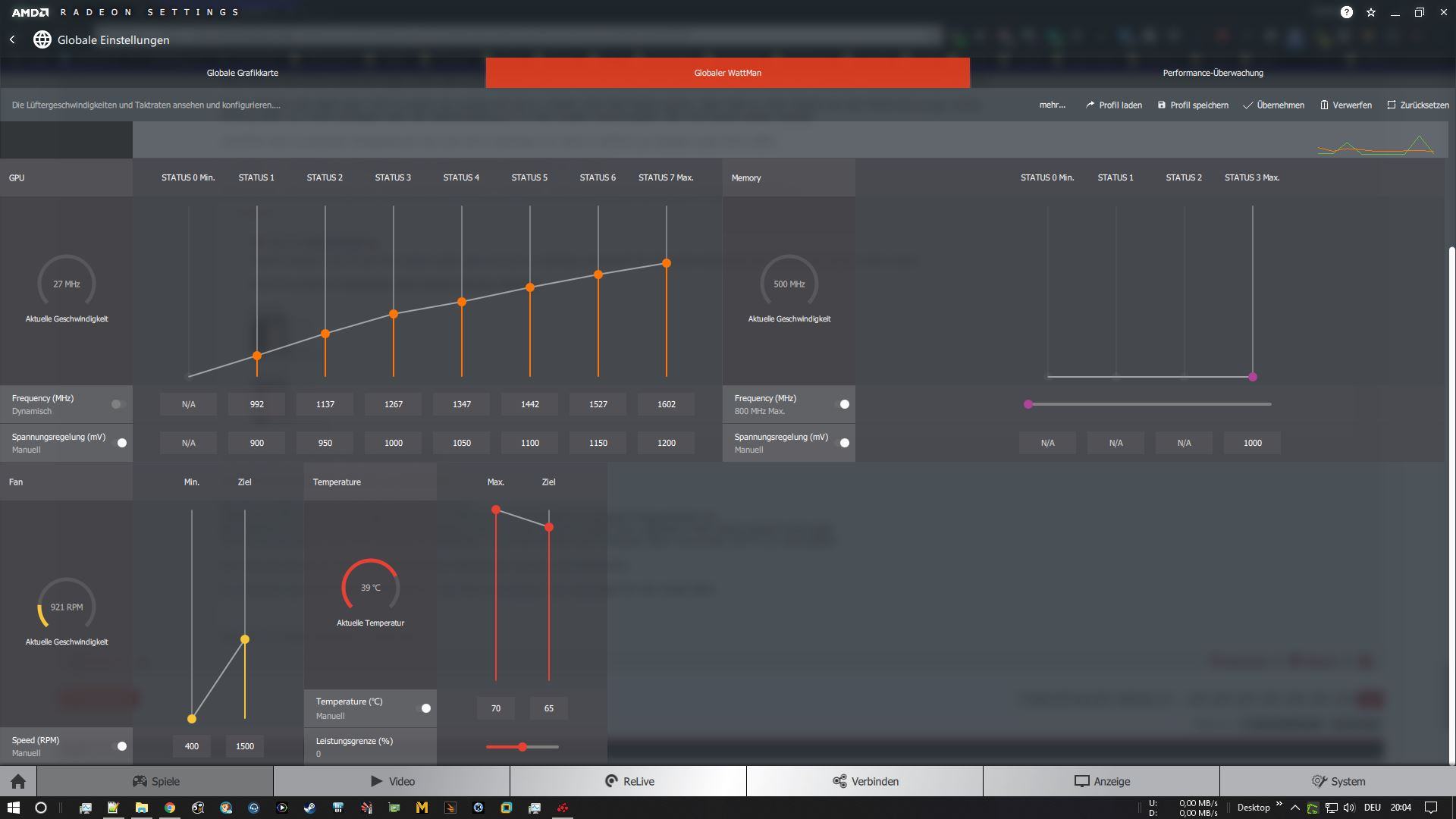

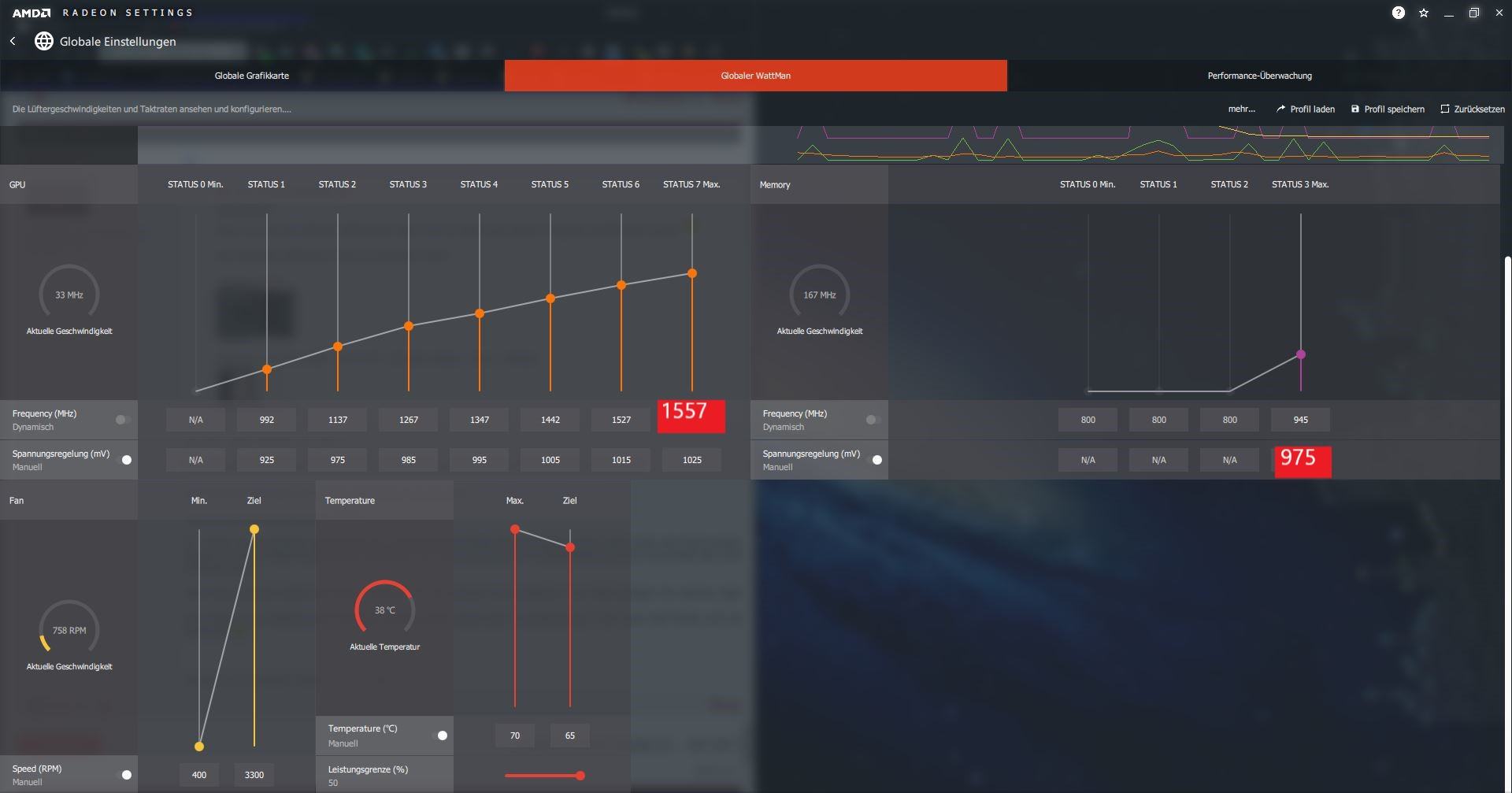

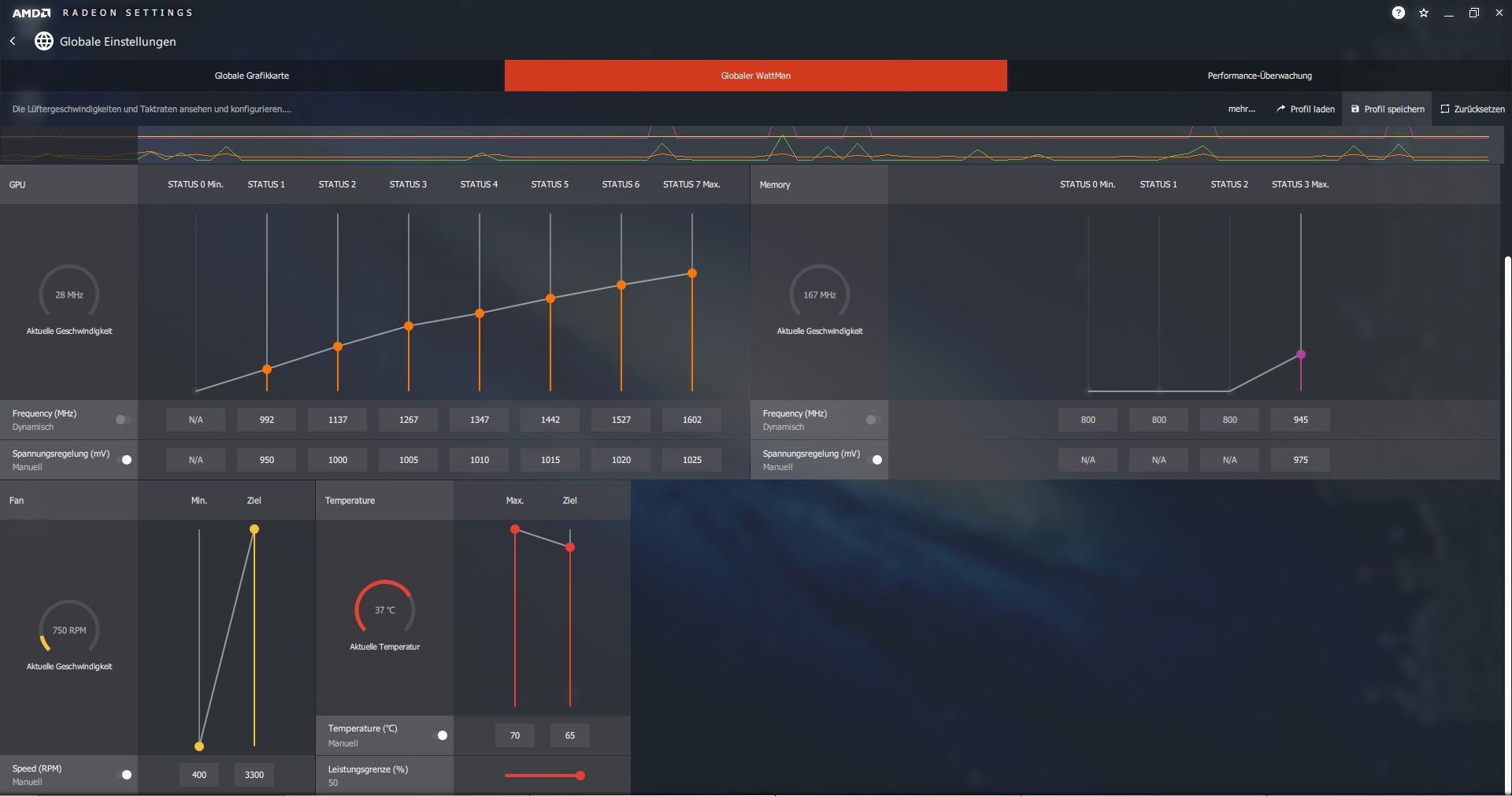

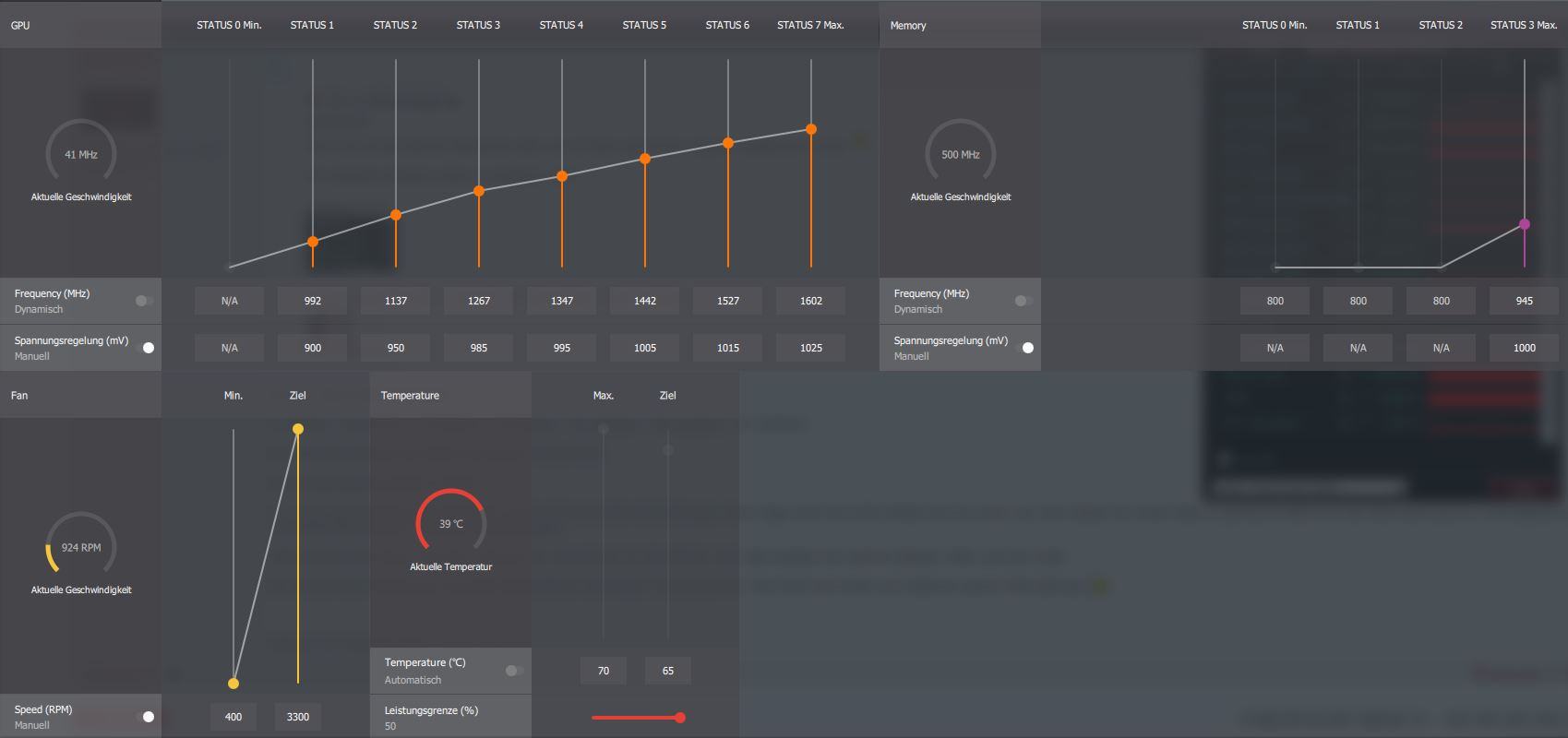

WATTMAN
Wattman-Profile 851+951+1001 und 1051 für LC und 1101 für LC-P+P
(Die Namen 851 etc. basieren auf der HBM-Controller-Spannung; für RX56 reicht Bios 2.)

Zieltemp. = 55°C Setzen ! Guter Air-Flow ist Vorraussetzung!(im Thread beraten lassen)

851: RX56(64) P6 1477/875+5mV P7 1617-10/906mV HBM 800+80/851mV (RX64 HBM-Takt 900..980)
Lüfter 1750/2750(2950) PT+50(RX64 PT+10)
901: RX56(64) P6 1477/860+15mV P7 1617-10/912mV HBM 880+40/901mV (RX64 HBM-Takt 945..1020)
Lüfter 1750/2950(3200) PT+50(RX64 PT+10)

951: RX56(64) P6 1477/925+5mV P7 1617-10/960mV HBM 880+40/951mV (RX64 HBM-Takt 980..1080)
Lüfter 1750/3250(3500) PT+50(RX64 PT+10)
1001: RX56(64) P6 1477/950+5mV P7 1617-10/1010mV HBM 880+40/1001mV (R64 HBM-Takt 1020..1140)
Lüfter 1750/3750(4000) PT+50(RX64 PT+10)

LC1001: RX64LC P6 1577/975..985mV P7 1632..1657/1035mV HBM 1080..1140/1001...1037mV PT+50
LC1051: RX64LC P7 1672..1682/1060mV HBM 1080..1140/1051mV PT+50
LC1101: RX64LC(P+P) P7 1687..1692/1080..1110mV HBM 1080..1150+/1101mV(mit P+P) PT+50
Hinweis: Alle instabilen HBM fallen sofort auf! Vor dem Testen reduzieren.

Customs (Devil, Nitro, Strixx etc.) dürften ungefähr wie LC laufen. Vorsichtshalber P6+5..+15mV und P7-Takt -10, PT +10..+20..+40(testen).

Spiele: sinnvolle Settings für AMD
- Umgebungsverdeckung (HBAO+) AUS oder niedrig (Testen, was die besten fps/Watt bringt)
- Tiefenschärfe (DOF) AUS
- Kantenglättung (AA) mit TAA= niedrig (ältere Games mit SMAA oder FXAA)
- falls nur MSAA verfügbar, max. 4x MSAA (oder MLAA im WAttmann)
- Auflösungsskalierung > Standard ist VSR, daher kann dann MSAA entfallen.
- Film-xyz AUS
- Bloom+Blur AUS
- Details von Ultra-->Hoch (reduziert i.d.R. vor Allem die Details im Hintergrund, entlastet die CPU)
- im Wattman-Gameprofil Tess. auf 6x setzen und AF=8x

Stabilitätstest:
Es ist sinnvoll nach großen OC-Schritten 2-3x längere Zeit zu spielen.
Da greift auch Treiber Tess.=6x.
Benchmarks ala Heaven+Firestrike+TS-Test2 haben keine Bedeutung!!!, weil da Treiber Tess.=6x nicht greift,
daher vollkomen egal ob solcher Benchmark-Quark stabil ist.
Bei schlechter Qualität des DP-Kabels kann das HDMI2.0-Kabel besser funzen.




TIPP #1: Beleuchtungs AUS (kleiner Schalter auf der Rückseite) beseitigt
evtl. vorh. Fiepen der LEDs.

TIPP #2: Uralte Games bei Problemen besser mit "Ausgewogen" spielen,
da eh nur in sehr niedrigen States(0-1) Aktivität.

TIPP #3: Bei Customs kann bei Experimenten mit OverdrivN-Tool o.ä. die VDDC ausser Kontrolle geraten.
--> DDU abgesicherter Modus, Treiber 17.11.4 installieren, im Wattman bei Graka Einstellungen ZURÜCKSETZEN
--> Neustart, Testlauf = normale Temps ?!, dann erst mit neuen Einstellungen weitermachen.
Die alten Profile löschen/nicht verwenden !

Sonstiges:
Nicht alle RUCKLER kommen vom Übergang auf P5+6+7 mit dem neuen Wattman-Profil!
Manchmal ist es einfach Streamen von SSD, das schlechte GAME oder CPU+RAM+Board.
Bitte gegentesten mit AMD-Standard-Setting Balanced.
Ansonsten hilft evtl. eine kleine Erhöhung von Fps-Limit von 3..5 fps.

Bios Modder RX56air-->64air-Bios
Das RX64Air ist am Günstigsten wg. dem niedrigen P5. An alle Bios-Modder der Hinweis, RX56 auf RX64air = PT-5..+10!!! Der Mod ist nicht dazu da, mehr Watt zu verbraten. Er dient ausschließlich der HBM-Übertaktung, mit dem zusätzlichen Goodie vom niedrigen P5= SMOOTH.
Es gelten dann die Einstellungen der RX64air !!!

Für RX-Mods mit h2o im Thread beraten lassen. (Da kann LC-Bios mit UV Sinn machen,
aber es sind auch Fälle aufgetreten, wo es Probleme gab!)




DANK
An die Threadteilnehmer Ragman, 4stroke, berntBrandon, Crynis + Holzmann und an BERNIE für die HTPC-Ideen
sowie SATUAN für die gute Range und free-server für das Thailand-Experiment.








User Wash mit einer Vega FE Erfahrung: Vielen Dank

Guten Abend,

nachdem ich mit Gerry einige PM's wegen den Settings ausgetauscht habe, wollte ich mal die Ergebnisse sichern ;)

GPU
  • P7: 1597 MHz @ 1070 mV
  • P6: 1502 MHz @ 960 mV
  • P5: 1452 MHz @ 950 mV
  • P4: 1352 MHz @ 950 mV (nicht weiter nach unten ausgelotet)
  • P3: 1267 MHz @ 950 mV (nicht weiter nach unten ausgelotet)
  • P2: 1137 MHz @ 900 mV (nicht weiter nach unten ausgelotet)
  • P1: 992 MHz @ 850 mV (nicht weiter nach unten ausgelotet)

HBM
  • P3: 1110 MHz @ 1040 mV

Powertarget: +50%

Anbei noch ein LogFile von GPU-Z während TS
Anhang anzeigen 426443

Abschließend:

Nicht jede FE wird den HBM Takt schaffen (habe hier wohl ein gutes Exemplar ergattert ^^)
BTW: Es handelt sich um eine FE @ Air auf HEatkiller umgebaut (Bilder stehen weiter vorne im Topic)

Ergänzung Thema Monitore:
@Holzmann für S.1

SINNVOLLE MONITOR+VEGA-KOMBINATIONEN

RX56 (+) 2560x1440
RX56(---) 3440x1440
RX64 (-) 3440x1440
RX64-Customs (+) 3440x1440
RX64LC (++) 3440x1440

@Holzmann
Bitte die Zeilen zu 3820x2180 mit auf S.1.
Die Besucher von S.1 sollen nicht mit übertriebenen Erwartungen ne RX64Ref. für 4k benutzen.
Selbst LC ohne P+P ist da an der Grenze.

btw.
meine GPU-Z zu TS
>5101
Valley analog ohne Probs.

fps
HTPC = 83 (mit HBM-Takt 840; Empfehlung bleibt trotzdem HBM@stock-Takt wg. Stabilität)
Low = 86,5
OC = 89

btw.
Bei einer 56+LC ist HBM>950mV = OC, weil der Uncore maßgeblich die W verändert.

btw.
ZIEL ist Gamen am Sweetspot mit ca.<90% Auslastung durch fps-Limit + Gamesettings,
wie Beispielhaft von Ragman in SWBF2 demonstriert.
(h2o wurde auf S.1 auf den Thread verwiesen und nicht explizit auf die Settings,
weil da Reserven bestehen, bzw. der Chip << 40°C ganz anders reagiert.
Siehe Hierzu free-server mit seinem Thailand Experiment. )

UPDATE 11.04.2018 ODT + Reg.file:

RX56 Bios1 975_900 HBM max 980MHz SOC 1107MHz GPU-Z max Takt=1460-1495MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=850-P2=900-P3=915-P4=930-P5=945-P6=960-P7=975

ODT GPU-P7 1590-1625MHz Memory P3 800-980MHz PT 50
Belasteter Verbrauch ~170-190W GPU-only(Spitze)


RX56 Bios 1 1025_950 HBM max 980MHz SOC 1107MHz GPU-Z max Takt=1510-1555MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=900-P2=950-P3=965-P4=980-P5=995-P6=1010-P7=1025

ODT GPU-P7 1590-1640MHz Memory P3 800-980MHz PT 50
Belasteter Verbrauch ~200-220W GPU-only(Spitze)

________________________________________________________________

RX64LC Bios 1 975_900 HBM max 1100MHz SOC 1107Mhz GPU-Z max Takt=1515-1550MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=850-P2=900-P3=915-P4=930-P5=945-P6=960-P7=975

ODT GPU-P6 1600MHz GPU-P7 1620-1650MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~170-190W GPU-only(Spitze)


RX64LC Bios 1 1025_950 HBM max 1100MHz SOC 1107MHz GPU-Z max Takt=1570-1595MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=900-P2=950-P3=965-P4=980-P5=995-P6=1010-P7=1025

Für HBM max 1190MHz SOC 1199MHz, Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=925-P2=975-P3=985-P4=995-P5=1005-P6=1015-P7=1025


ODT GPU-P6 1620MHz GPU-P7 1640-1665MHz Memory P3 945-1150MHz PT 50
Belasteter Verbrauch ~200-225W GPU-only(Spitze)

________________________________________________________________

RX64Air Bios 1 975_900 HBM max 1100MHz SOC 1107Mhz GPU-Z max Takt=1500-1535MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=825-P2=850-P3=875-P4=900-P5=925-P6=950-P7=975

ODT GPU-P7 1600-1630MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~170-190W GPU-only(Spitze)


RX64Air Bios 1 1025_950 HBM max 1190 SOC 1199MHz GPU-Z max Takt=1550-1580MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=875-P2=900-P3=925-P4=950-P5=975-P6=1000-P7=1025

ODT GPU-P7 1600-1640MHz Memory P3 945-1150MHz PT 50
Belasteter Verbrauch ~200-225W GPU-only(Spitze)

________________________________________________________________

RX64RedDevil Bios OC 925_850 HBM max 1100MHz SOC 1107Mhz GPU-Z max Takt=1500-1535MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=830-P2=835-P3=840-P4=845-P5=850-P6=900-P7=925

ODT GPU-P6 1501-1531 GPU-P7 1590-1630MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~180-200W GPU-only(Spitze)


RX64RedDevil Bios OC 975_900 HBM max 1100MHz SOC 1107MHz GPU-Z max Takt=1550-1580MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=835-P2=850-P3=865-P4=885-P5=900-P6=925-P7=975

ODT GPU-P6 1506-1536 GPU-P7 1600-1640MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~210-235W GPU-only(Spitze)


P6 Takt= ca. 50% +/- zu P7 angepasst (Beispiel= P7 +20Mhz gegenüber Org takt P6 +10Mhz gegenüber Org takt der RD)

Vielen Dank an User "DEVIL" für die Ausarbeitung und Stabilitätstests der Range für Custom-Vega(Verknüpfung Chip-P5).

________________________________________________________________

Die Spannungswerte für die neue Tabelle können allgemein angewendet werden, auch für Biosmod.

Erklärung für die Min- und Max- Werte:
In diesen Bereichen der effektiv ausgelesenen maximalen Taktraten(GPU-Z) ist ein stabiler Betrieb mit der jeweiligen Vddc-Regelung möglich.
Diese sind zusätzlich noch Temperaturabhängig. Im Vorfeld wurden Erfahrungen für Bereiche zwischen ~40-75°C mit einbezogen.
Es können daher bei eingestellten ODT GPU-P7 etwas geringere effektive Taktraten entstehen, diese dann nur im OC-Umfang versuchen nachzuregeln.
Um seinen stabilen effektiven Takt für jedes reg.file zu finden(eigene Temperatur, Lautstärke Lüfter), zu Beginn erst über GPU-P7 diesen schrittweise(5-10MHz) ausloten.
Erst danach den HBM-Takt schrittweise(10MHz) nach oben nehmen, dadurch wird sich nach und nach der effektive Takt reduzieren(stärke Belastung,Temperatur).
Den ausgeloteten effektiven Takt nach erhöhten HBM-Takt nicht nachregeln um wieder auf den selben Takt wie zuvor mit niedrigen HBM-Takt zu kommen.
Unter Umständen wird das sonst ein unendliches Spiel bis für die eigene Karte der stabile Betrieb gefunden wird.

Es wird sich auszahlen schritt für schritt an die Einstellungen zu gehen.
Mit den niedrigsten angegebenen Werten beginnen.
Danach zuerst GPU-Takt(bis max) dann HBM-Takt, je in 5-10MHz Schritten, nach oben nehmen.

SOC 1199MHz mit HBM-Takt >=1110MHz werden erst mit HBM-Temperaturen <= ~50°C möglich.(h2o)

Für Air die Lüftersteuerung so wählen damit Temperaturen über 75°C Chip vermieden werden.
Bei Bedarf oder Unsicherheit kann im Thread gerne weiter geholfen werden.

Zieltemperatur 50-55 hat sich bisher bewährt. Drehzahl max 2000-3000

Im Grundsatz kann man sagen, je kühler desto bessere Ergebnisse.

Die Einstellungen wurden auf Stabilität im Bench + InGame geteset.
FPS-Limit an/aus(Treiber, InGame)
Tesslation AMD optimiert/6x(Treiber)
AF 16x/8x Gamesettings
Verschiedene InGame Grafikeinstellungen (HBAO, HBAO+, HDAO, SSAO, 3D usw.)

Firestrike, Timespy, Overwatch, SWBF1(DX11), SWBF2, BF1(DX11), DOOM(Vulkan), Starcraft II, DragonAge Inq., Destiny 2, TombRaider(2013), RotTR(2016,DX12), BF4

HBCC vorzugsweise deaktivieren. Bei aktuellen Games nach Tests/Reviews schauen und 12GB bzw. 16GB verwenden.
Ältere Spiele wie z.b. Starcraft II, BF4, TombRaider(2013) produzieren teilweise Abstürze mit HBCC.



Erstellen + Nutzung des reg.file:

1. Wattman auf "Default" zurücksetzen


2. GPU-Z mit Administrator über Rechtsklick öffnen


3. Auf das markierte Symbol klicken um die Bios.rom mit gewünschten Namen zu speichern


4. ODT mit Administrator über Recktsklick öffnen


5. Rechtsklick auf die Titelleiste in ODT und "PPTable editor" anklicken


6. Create new using bios file auf "Open bios file" klicken und die zuvor gespeicherte "Bios.rom" auswählen


7. In der angezeigten Tabelle die Spannungswerte eingeben(rot), (blau) wird durch die Verknüpfung automatisch übernommen.
Taktraten für GPU + HBM nicht verändern für das reg.file. Anpassungen über ODT erfolgen später.
Nach korrekter Eingabe "Save to .reg file" und das reg.file mit gewünschten Namen in gewünschten Ordner speichern.


8. Doppelklick auf das erstellte und gespeicherte "reg.file" und die Aufforderungen bestätigen, danach Windows neustarten.


9. ODT durch Doppelklick öffnen,(grün) einmal "Reset all" und danach "Apply" anklicken um die neuen Werte zu übernehmen.
Es kann passieren das trotzdem noch die original Wattman Vddc-Regelung greift, daher Power Target 1x auf den Wert -1(rot) stellen und mit "Apply" übernehmen.
Danach kann Power Target für die Profile frei gewählt werden und die neue Vddc-Regelung greift.
(blau) vorrangig P7 aber auch P6 für den gewünschten/erforderlichen effektiven Takt nachträglich einstellen und mit "Apply" übernehmen.
Diese Werte können dann als Profile gespeichert werden(Save) und jederzeit entsprechend abgerufen werden (Load)


10. Reg.file wieder rückgängig machen:
Dazu wie in Punkt 4 + 5 vorgehen, bei bestehenden reg.file wird nun direkt die Tabelle angezeigt(hier kann auch direkt ein neues reg.file erstellt werden).
Zum löschen in der oberen Zeile 1x auf "Delete" klicken und die Aufforderungen bestätigen.
Der Treiber wird dadurch schon einmal neugestartet, zusätzlich aber einen Windows Neustart durchführen.
Jetzt ist wieder alles auf default gesetzt.
Wechseln zwischen reg.files benötigt diesen Schritt nicht, dort einfach ab Schritt 7 beginnen.


Nach Treiber-Update oder -Neuinstallation muss wieder Punkt 8 durchgeführt werden.
Nach Neustart einmal in ODT PT -1 übernehmen(apply), anschließend sein ODT-Profile für das entsprechende V-Offset laden und übernehmen(apply).


Angegebenen Max P7 effektiv Takt auslesen und Einstellen.
PC nach Kaltstart/Energiesparen noch einmal Neustart durchführen.
Es können ansonsten zwischen 5-20MHz GPU-Takt fehlen.


Für weiteres vorgehen oder andere Settings in Bezug auf meine Staffelung.
[Sammelthread] AMD RX VEGA Sammelthread + FAQ - Seite 229

Stock-Value Referenz_Vega inklusive Verknüpfungen/Abhängigkeiten:

Danke an alle Threadteilnehmer für die bisherigen und künftigen Erfahrungen/Ideen.
Dank an Ragman + Devil für die Unterstützung.


ODT-Download

OverdriveNTool - tool for AMD GPUs | guru3D Forums

- - - Updated - - -

Zuletzt bearbeitet:
Die landet auf 1V bei Max.
Das hatte ich ja schon auf der letzten Seite gepostet mit max werten.

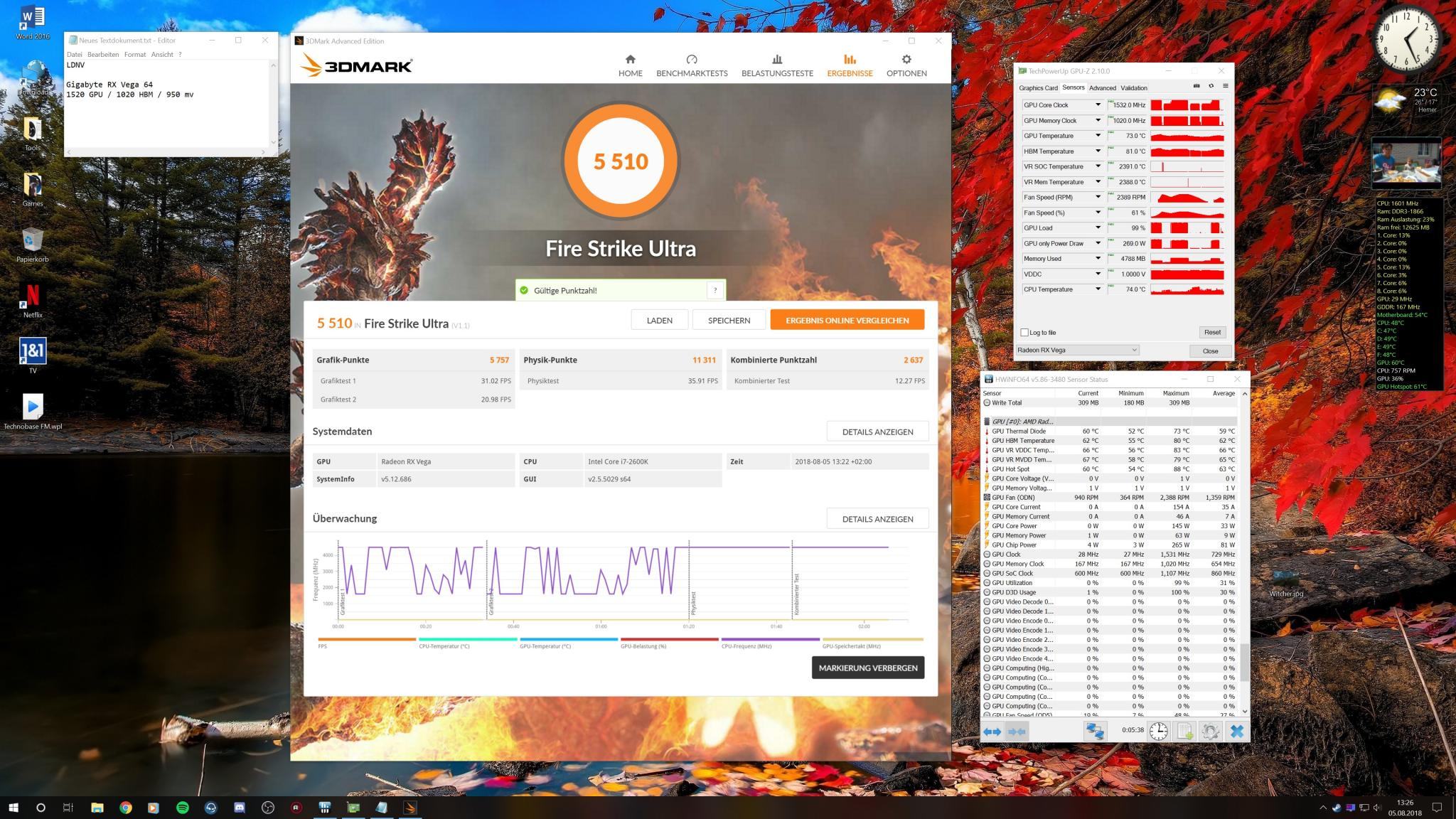

FS Final (1).jpg

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hatte heute noch nicht gelüftet.
Habe aktuell mind. 15 C Mehr Temps wegen der Hitze & Fenster zu. : (
Welche Einstellungen würdest du konfigurieren für die angebotenen P States, Spannungen, PT & Rest? ^^

Ab 1650 Mhz GPU = Ende
Ab 1000 MHz HBM = Ende

Anhang anzeigen 440333

Fangen wir mal hier an, ist das einmal Reset Wattman und nur die Schaltflächen auf manuell umgestellt?

Danke. Könntest du noch einmal ein Screen schicken mit deaktivierten Afterburner.

Einmal Reset Wattman und nur vorne die Schaltflächen auf manuell ohne einen Wert zu verändern.

Die Lüfterkurve kannst du dann im Nachhinein wieder einstellen wie du sie gerne haben möchtest, mit deinen Einstellungen würde ich dann Anfangen zu testen.

Fast geschafft, jetzt noch die Schaltflächen auf manuell umstellen bitte damit man die Werte sieht ;)

Zuletzt bearbeitet:
Für 4k, sieht soweit i.o. aus. :)
Hier mal nen als Vergleich, nen altes von mir mit der selben VDDC


@Kintaro89

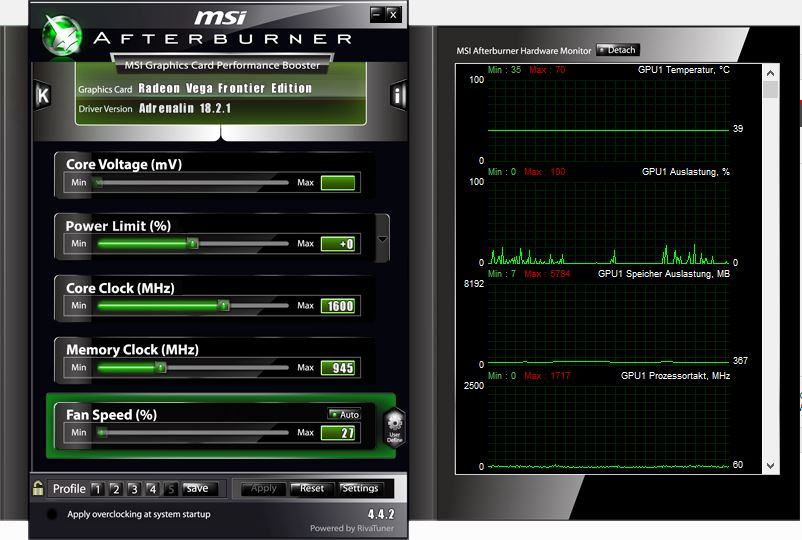

Noch war auf dem Bild der Afterburner aktiv, den ich dann nach deinen Vorgaben deaktivieren würde. [emoji6]

Die manuelle Lüfterkurve kann ja verbleiben, oder?

+ 15 % PT - RADEON SETTINGS.jpg
2018-08-05 21_15_55-[Sammelthread] AMD RX VEGA Sammelthread + FAQ - Seite 257.jpg

Stock @ 1000 MHz HBM + 15 % PT - @ Metro Redux - DX11 - Monitor
Stock @ 1000 MHz HBM + 15 % PT - @   Metro Redux - DX11 - Monitor.jpg

Zuletzt bearbeitet:
@Kintaro89
Noch war auf dem Bild der Afterburner aktiv, den ich dann nach deinen Vorgaben deaktivieren würde. [emoji6]

Die manuelle Lüfterkurve kann ja verbleiben, oder?

Anhang anzeigen 440357
Anhang anzeigen 440355

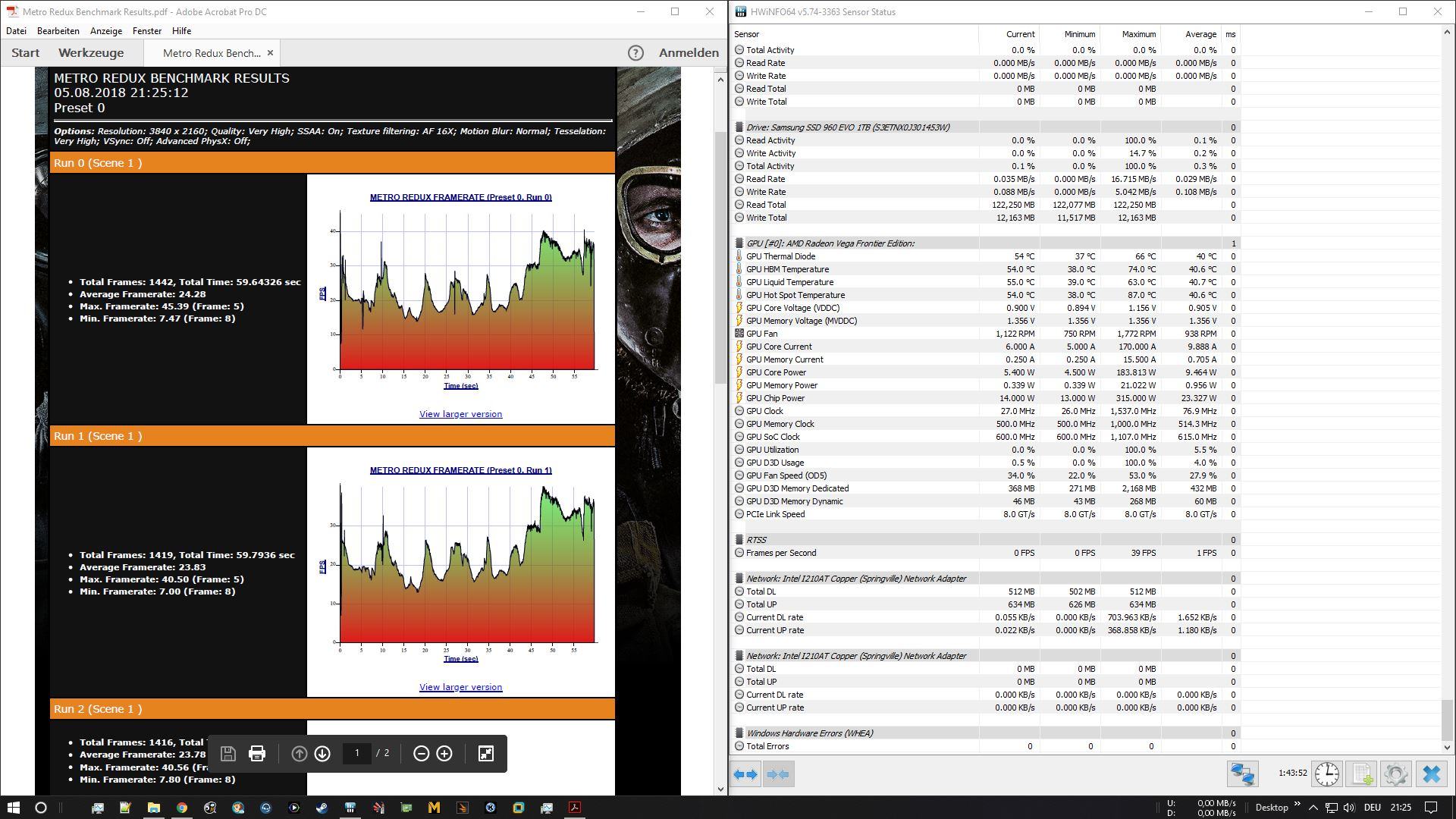

Stock @ 1000 MHz HBM + 15 % PT - @ Metro Redux - DX11 - Monitor
Anhang anzeigen 440356

Na also, dann tüfteln wir mal.

P1 925mV - P2 975mV - P3 985mV - P4 995mV - P5 1005mV - P6 1015mV - P7 1025mV

Die Takteinstellungen pro State mal lassen wie sie sind.

Spannungsregelung State 3 975mV

PT +50% (bitte einfach max Einstellen, durch die manuellen Einstellungen rennt Vega nicht mit AVFS einfach bis ins Limit, nur wenn dieser für einen Peak zu gering ist bekommt die Überwachung kurz Schnappatmung und verwürfelt die schönen manuellen Einstellungen)

HBM-Takt erstmal Stock und dann schauen wir uns mal an wo du effektiv vom Takt landest mit welcher Spitzen Vddc und max Watt.

Am besten auch Afterburner komplett deinstallieren damit das "wunderschöne" Tool nicht rein funkt und weiterhin seinen Mist fabriziert ;).

Zuletzt bearbeitet:
Leider kein Glück, Metro 2033 Redux in beiden Fällen instabil:
Anhang anzeigen 440364
Anhang anzeigen 440365

Was hast du für Werte bis dahin gehabt?HWinfo

Außerdem hast du die Spannungsregelung auf 1000mV gelassen!?

Wie vorher beschrieben auf 975mV einstellen damit auf P2 verknüpft wird.

P1 950mV - P2 1000mV - P3 1005mV - P4 1010mV - P5 1015mV - P6 1020mV - P7 1025mV

Spannungsregelung 1000mV.

Wäre der nächste Vorschlag.

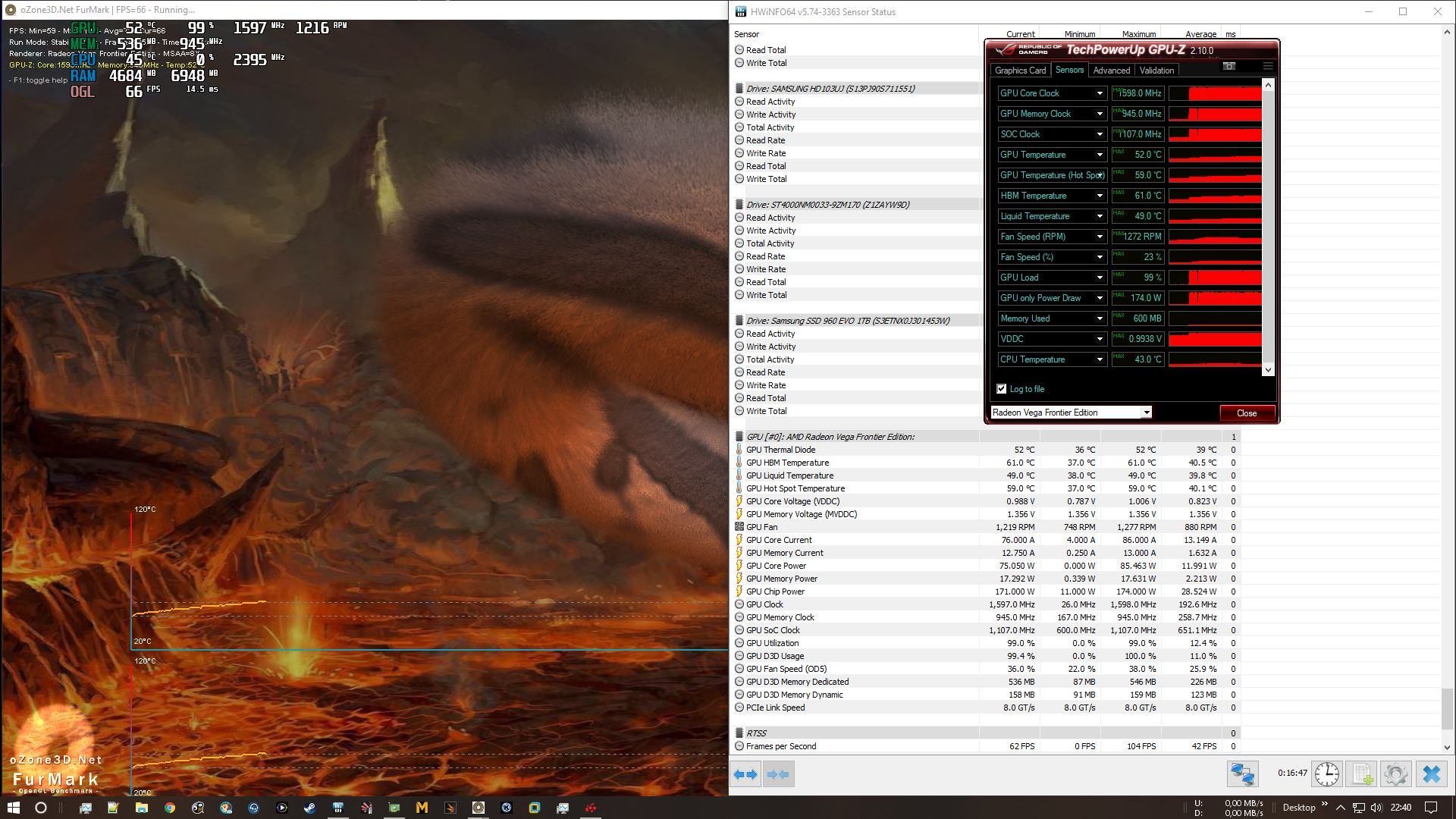

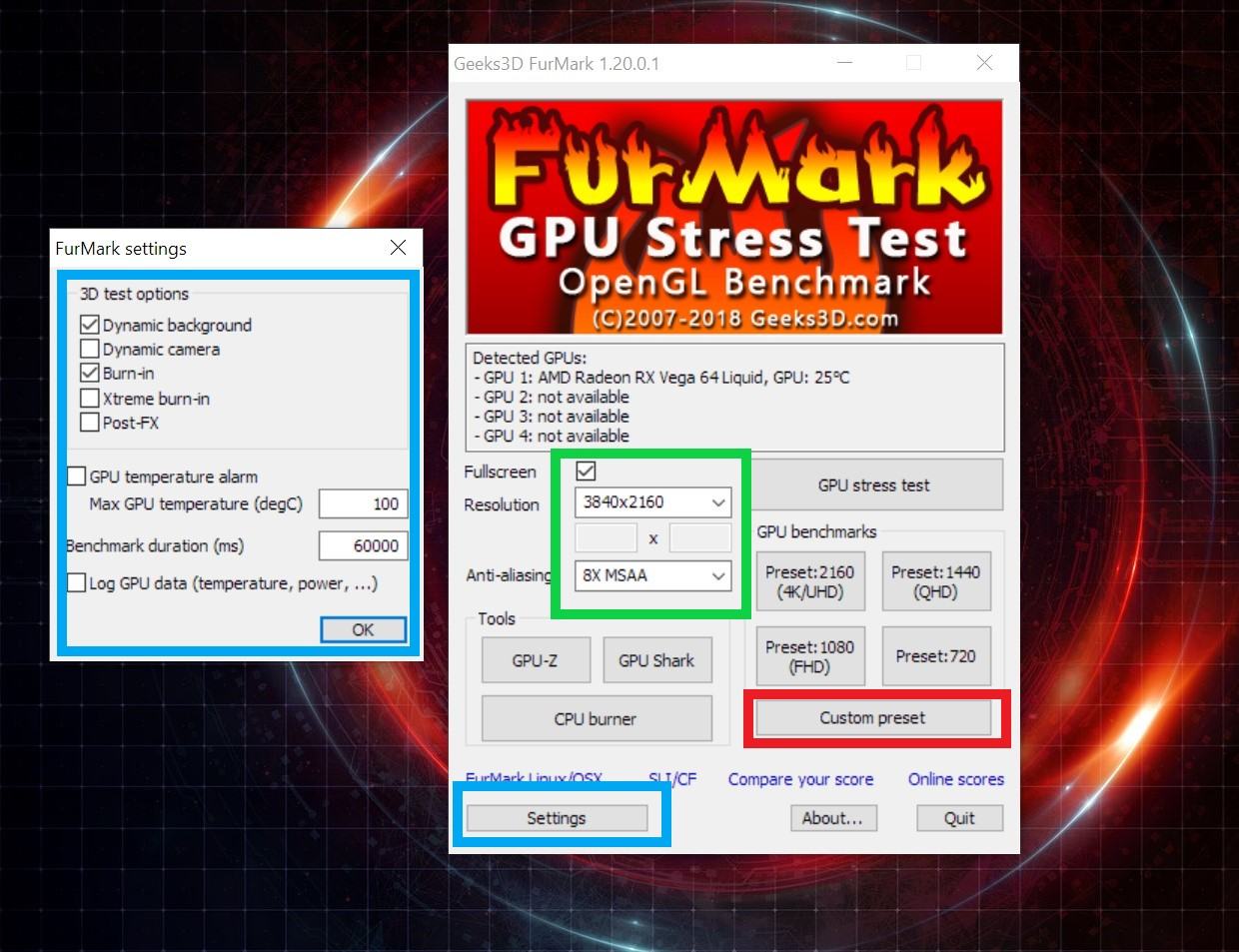

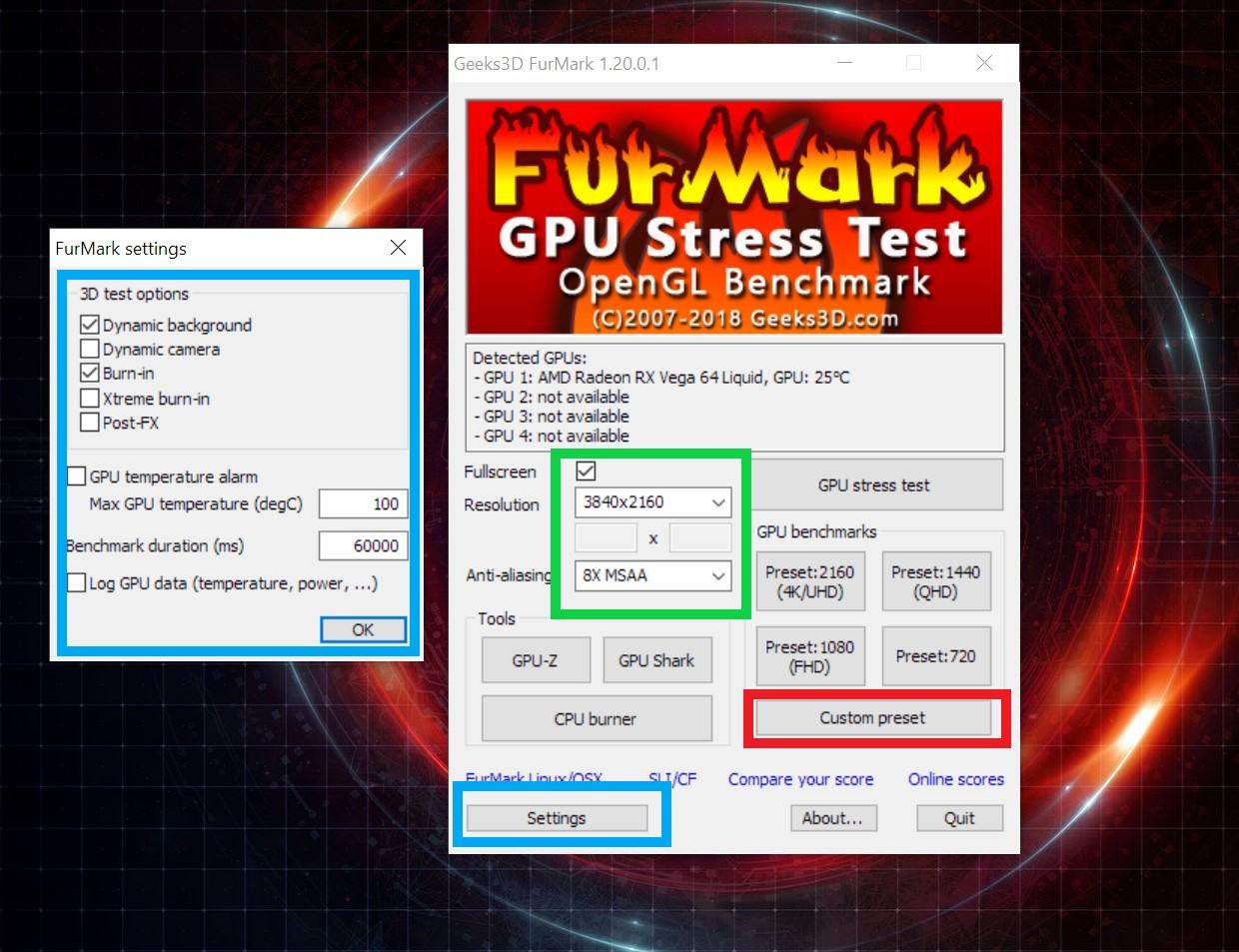

Um zu schauen wo du überhaupt landest wäre Furmark nicht schlecht. Das Tool soll zu keinerlei Aufheiz, Stabi oder sonst was Tests dienen.

Aber mit Custom preset (Deine Moni-Auflösung + MSAA 8x) kann man kurz abchecken wo geht der effektive Takt hin und welchen Vddc Bereich erreicht man.
Vorteil man kann nach 5-10sec einfach mit ESC abbrechen und weiß bescheid ohne das gleich der ganze Rechner abschmirrt.

Ok entschuldige evtl mein Fehler. Also wenn du die vorherige Tabelle nimmst mit P2 975mV dann Spannungsregelung auf 975mV

Wenn du die andere Tabelle nimmst mit P2 1000mV dann Spannungsregelung auf 1000mV.


Zu Furmark.

Unten auf Settings. Häckchen nur bei Dynamic background und Burn-in bitte. alles andere aus und auf OK.

Hauptseite: Fullscreen hacken rein. Resolution = deine Moni Auflösung. Anti-aliasing = 8x MSAA.

Und dann bei GPU-benchmarks auf Custom preset.


Das nur kurz laufen lassen, wie gesagt du kannst nach ca. 5sec eigentlich mit ESC beenden.
Wichtig ist nur das vorher und nachher nichts anderes gelaufen ist oder läuft damit sich da keine Werte von HWinfo vermischen.
So musst du nicht immer warten bis etwas abschmirrt und Neustarten.

Ich warte erstmal auf den nächsten Schritt:

Wir kommen der Sache schon näher.

Aber die Vddc Verhält sich genau wie bei allen anderen Referenz Vega.

Da müssen wir nur noch die Takteinstellung für den passenden effektiven Takt finden :)
(du müsstest auf ca. 1550MHz effektiv ausgelesen kommen, das müsste mit P7 1552-1557 realisierbar sein)
Ich vermute jetzt mal das dir dann die Kiste auch nicht abschmirrt.

Bitte sonst nichts fummeln, der Dreh und Angelpunkt ist die Verknüpfung(Spannungsregelung) und P7.

Im Bios Boot Fehler hat jetzt aber nichts mit Wattman zu tun.

Nach langem hin und her.

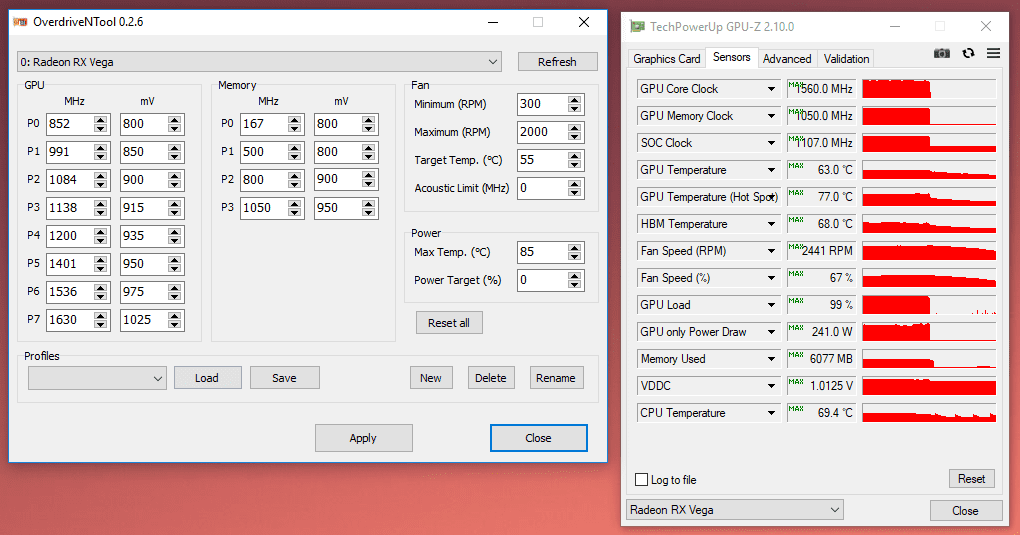

Bitte mal das hier Einstellen:
Kintaro 01.jpg

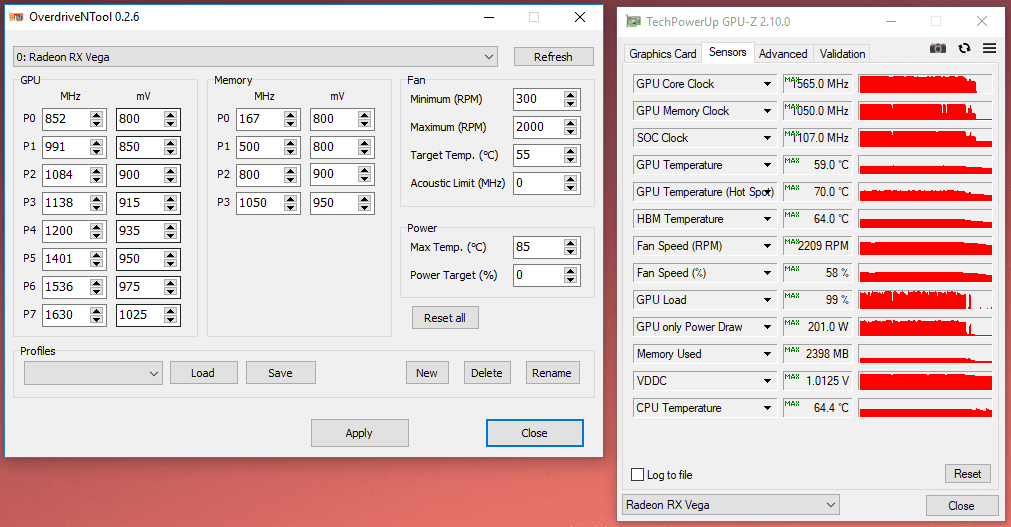

Das hier machen mit deiner Moni Auflösung:

Ergebnis sollte sein:

Du landest mit gerade mal ~170-190W bei effektiven 1550-1560MHz Chiptakt und bist stabil bei 0,965-1V(0,9983V) im Lastbereich.

Wenn das gegeben schauen wir nach dem HBM.

Nach diesen Eckpunkten und Werten können wir dann stabil und reproduzierbar mit sehr wenig Watt im Vergleich zu Auto + PT mit dem Takt hoch und runter gehen.
Du bleibst Kühler, effizienter und musst nicht mehr lange rum testen um stabile Einstellungen zu finden.
Ich merke ja schon das dir volle Lotte Verbrauch nichts ausmachen;)

Die Frontier ist auch nichts anderes als jede andere Referenz Vega auch, wenn ich mir deinen letzten Log so anschaue und damit ist es auch kein Hexenwerk diese manuell einzustellen.

Zuletzt bearbeitet:
HW Info Log und GPU-Z nicht möglich da auch die Karte abgeschmiert ist (bleibt unter voller Auslastung und alle LEDs an.) bzw. der PC freezt.

MSI Afterburner war auf reset und geschlossen inkl. Rivatuner.

Also die HBM Spannung vorerst auf Auto belassen?

Hatte sonst / vorher die Mini Voltzahlen auf Standard belassen, sowie auch die P States.

Sonst vorher auch den HBM @ 1000 MHz und 1000 mV.

- - - Updated - - -

Settings Wattman
Kintaro 03.jpg

Furmark & Monitor
Kinatro 03 - Monitor.jpg

GPU-Z Log
Anhang anzeigen Kintaro 03 - GPU-Z Sensor Log.txt

Wattman hatte sich zurückgesetzt
PC freeze auch nach Treiber Reset (Fürchte, ich muss nach jedem Versuch einen restart ausführen, da der PC nach 1 bis 2 Minuten nen freeze hinlegt).

Auch im BIOS Boot schon Bad Smart Sektor für HDD oder SSD bekommen.

Laut Log gab es am Ende 1.2063 mV ?! ^^

Vielleicht vorerst den P6 bezüglich minimale mV finden und dann weiter nach P5 und runter genauso?

FireStrike Ultra 5719 P (AMD Vega Frontier Liquid @ GPU 1.655 MHz @ 1.200 mV & @ 1000 MHz HBM @ 1.000 mV + 50 PT)
Firestrike - 5719 P - 1652 MHz @ 1.2 mV.jpg
FireStrike Ultra 5720 P (AMD Vega Frontier Liquid @ GPU 1.655 MHz @ 1.195 mV & @ 1000 MHz HBM @ 1.000 mV + 50 PT)
Firestrike - 5720 P - 1652 MHz @ 1.195 mV- +50 PT.jpg
FireStrike Ultra 5735 P (AMD Vega Frontier Liquid @ GPU 1.655 MHz @ 1.185 mV & @ 1000 MHz HBM @ 1.000 mV + 50 PT)
Firestrike - 5735 P - 1652 MHz @ 1.185 mV- +50 PT.jpg
FireStrike Ultra 5740 P (AMD Vega Frontier Liquid @ GPU 1.655 MHz @ 1.180 mV & @ 1000 MHz HBM @ 1.000 mV + 50 PT)
FireStrike Ultra 5740 P - 1652 MHz @ 1.180 mV- +50 PT.jpg

Fire Strike Ultra History vs (AMD RX Vega 64 Liquid @ GPU 1.695 MHz @ 1.200 mV & 1000 MHz HBM @ 1.000 mV + 50 PT)
FireStrike Ultra vs RX 64 Liquid.jpg

Zuletzt bearbeitet:
Was hast du eigentlich vor oder möchtest du machen?

Das was du gerade anfängst ist Wochen und Monatelang probiert worden. Überprüft bei Treiberupdates. Es hat sich seither nichts geändert.

Wie gesagt ist ein Vorschlag der sich mehrfach erfolgreich bewährt hat.

Ich habe dir im vorherigen Post Werte gegeben.(ganz Unten) Dort kam kein Feedback mehr von dir oder Ergebnisse.

Die ersten 2 Runs war klar, einmal teils nicht korrekt übernommen(zumindest was du gezeigt hast) und zum anderen war der effektive Takt mit 1598MHz einfach viel zu hoch für eine Vddc Regelung von <=1V.


ODT + reg.file brauchst du nicht, bei deiner Frontier ist in Wattman ja schon alles freigeschalten.

Im übrigen du stellst keine HBM Spannung ein, die Spannungsregelung(steht ja zum Glück groß und Fett in Wattman) dient der Vddc Regelung und Verknüpfung + SOC.

Du scheinst dein eigenes Ding machen zu wollen, dann werde ich mich ausklinken.

Zuletzt bearbeitet:
Ich hatte von dir genannten die P States und mV Werte im Wattman eingestellt.

Oder soll ich die Außerhalb vom Wattman einstellen via ODT und Regfile?

Wollte jetzt eigentlich (da deine genannten Werte einen freeze ergaben) mich via Wattman rantasten...

PS. HBM Spannung bleibt eh immer auf Default, zumindest zeigt ja GPU-Z und HW Monitor eh immer die identische mV Größe an.

Wie oben zu sehen, gibt die Absenkung der Spannung (P7) für GPU Core auch Proportional (noch) mehr Punkte im FireStrike Ultra.

Ich teste immer wieder jede 10 mV im Kreuztest mit Metro 2033.

Zuletzt bearbeitet:
Was hast du eigentlich vor oder möchtest du machen?

Das was du gerade anfängst ist Wochen und Monatelang probiert worden. Überprüft bei Treiberupdates. Es hat sich seither nichts geändert.

Wie gesagt ist ein Vorschlag der sich mehrfach erfolgreich bewährt hat.

Ich habe dir im vorherigen Post Werte gegeben.(ganz Unten) Dort kam kein Feedback mehr von dir oder Ergebnisse.

Die ersten 2 Runs war klar, einmal teils nicht korrekt übernommen(zumindest was du gezeigt hast) und zum anderen war der effektive Takt mit 1598MHz einfach viel zu hoch für eine Vddc Regelung von <=1V.


ODT + reg.file brauchst du nicht, bei deiner Frontier ist in Wattman ja schon alles freigeschalten.

HW Info Log und GPU-Z nicht möglich da auch die Karte abgeschmiert ist (bleibt unter voller Auslastung und alle LEDs an.) bzw. der PC freezt.

MSI Afterburner war auf reset und geschlossen inkl. Rivatuner.

Also die HBM Spannung vorerst auf Auto belassen?

Hatte sonst / vorher die Mini Voltzahlen auf Standard belassen, sowie auch die P States.

Sonst vorher auch den HBM @ 1000 MHz und 1000 mV.

- - - Updated - - -

Settings Wattman
Anhang anzeigen 440366

Furmark & Monitor
Anhang anzeigen 440367

GPU-Z Log
Anhang anzeigen 440368

Wattman hatte sich zurückgesetzt
PC freeze auch nach Treiber Reset (Fürchte, ich muss nach jedem Versuch einen restart ausführen, da der PC nach 1 bis 2 Minuten nen freeze hinlegt).

Auch im BIOS Boot schon Bad Smart Sektor für HDD oder SSD bekommen.

Laut Log gab es am Ende 1.2063 mV ?! ^^

Vielleicht vorerst den P6 bezüglich minimale mV finden und dann weiter nach P5 und runter genauso?

FireStrike Ultra 5719 P (AMD Vega Frontier Liquid @ GPU 1.655 MHz @ 1.200 mV & @ 1000 MHz HBM @ 1.000 mV + 50 PT)
Anhang anzeigen 440384

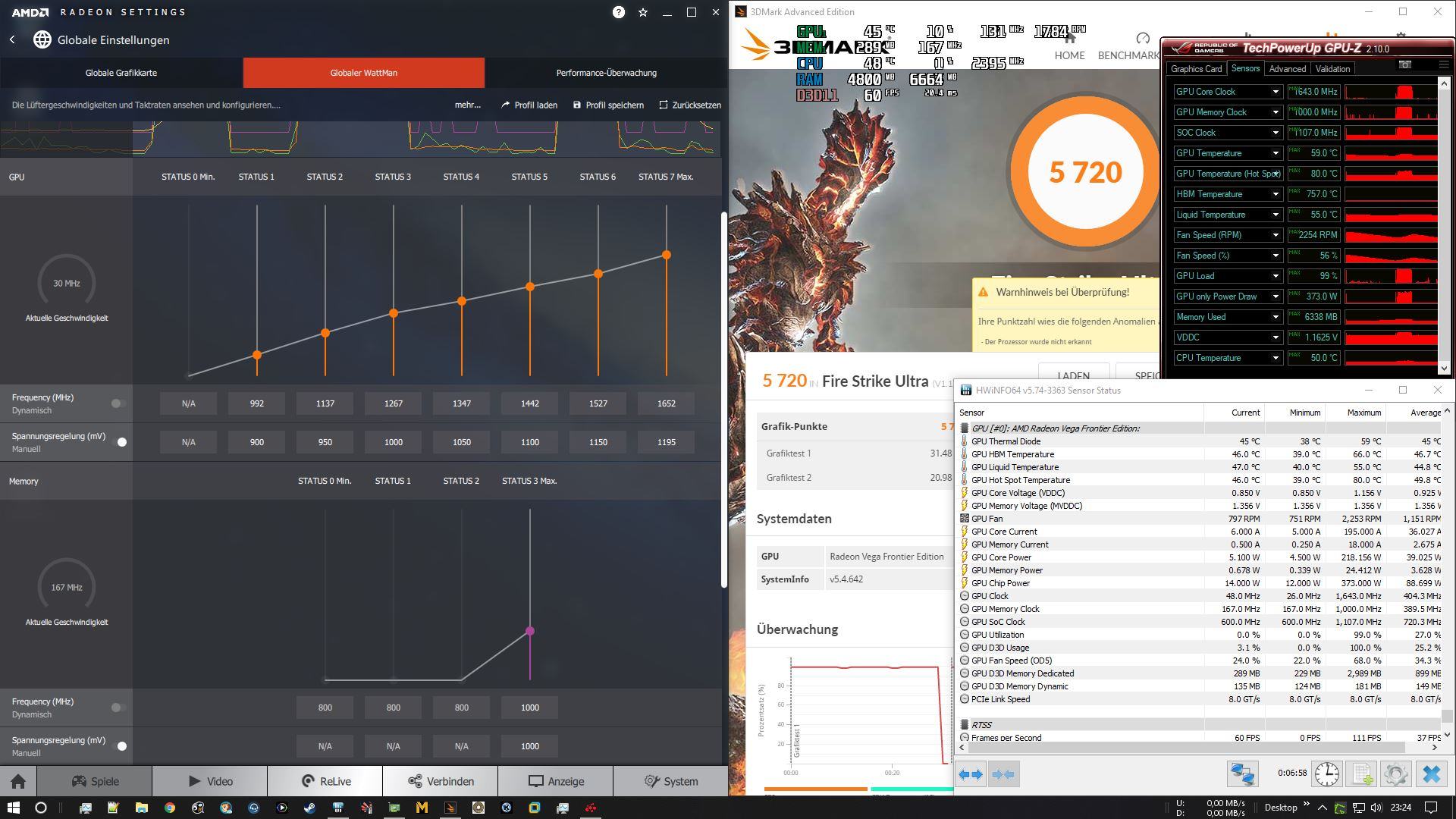

FireStrike Ultra 5720 P (AMD Vega Frontier Liquid @ GPU 1.655 MHz @ 1.195 mV & @ 1000 MHz HBM @ 1.000 mV + 50 PT)
Anhang anzeigen 440390

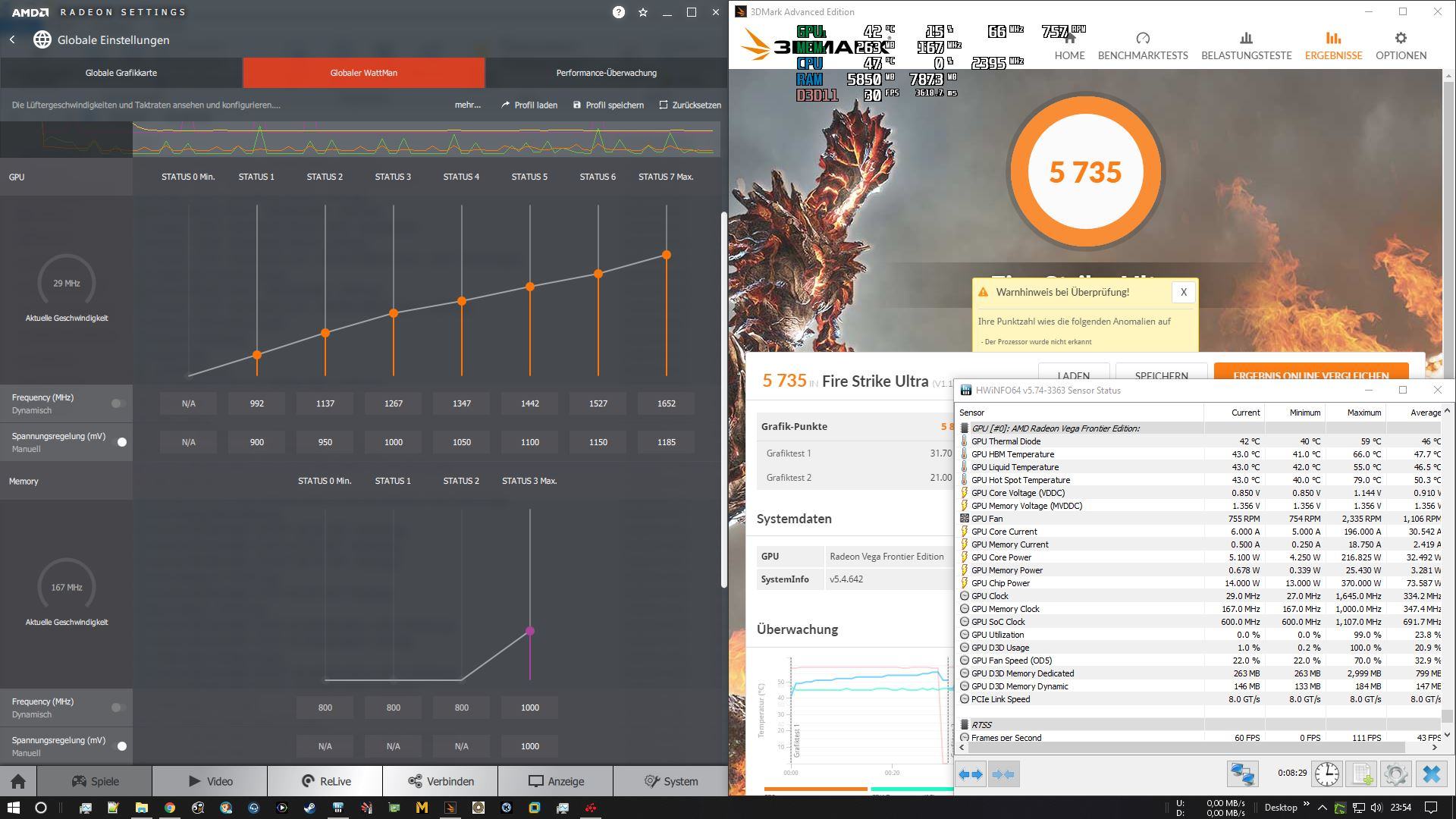

FireStrike Ultra 5735 P (AMD Vega Frontier Liquid @ GPU 1.655 MHz @ 1.185 mV & @ 1000 MHz HBM @ 1.000 mV + 50 PT)
Anhang anzeigen 440392

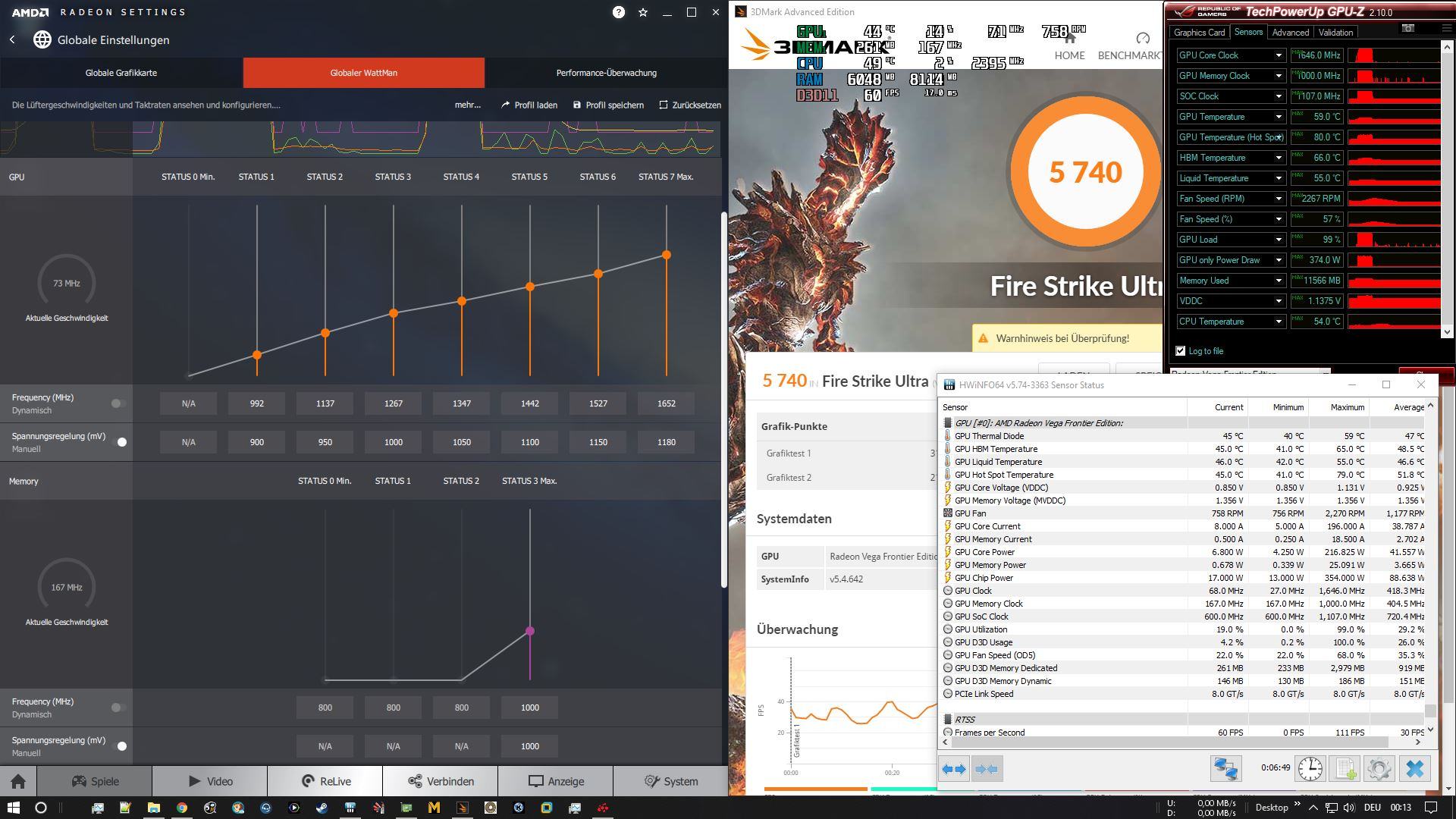

FireStrike Ultra 5740 P (AMD Vega Frontier Liquid @ GPU 1.655 MHz @ 1.180 mV & @ 1000 MHz HBM @ 1.000 mV + 50 PT)
Anhang anzeigen 440393
FireStrike Ultra 5741 P (AMD Vega Frontier Liquid @ GPU 1.655 MHz @ 1.175 mV & @ 1000 MHz HBM @ 1.000 mV + 50 PT)
FireStrike Ultra 5741 P - 1652 MHz @ 1.175 mV- +50 PT.jpg

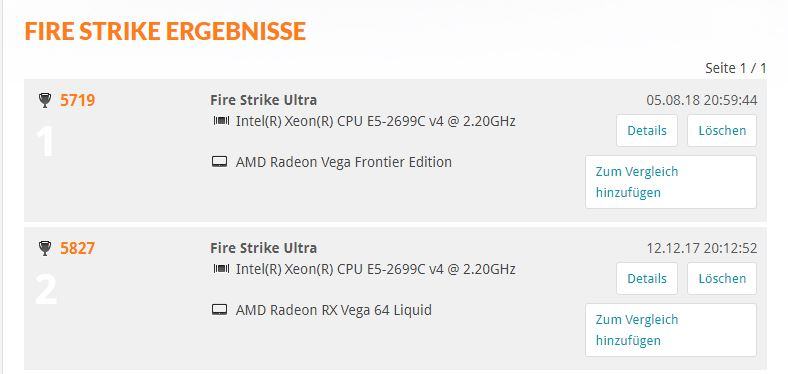

Fire Strike Ultra History vs (AMD RX Vega 64 Liquid @ GPU 1.695 MHz @ 1.200 mV & 1000 MHz HBM @ 1.000 mV + 50 PT)
Anhang anzeigen 440385

Zuletzt bearbeitet:
Bitte mal das hier Einstellen:

Das hier machen mit deiner Moni Auflösung:

Ergebnis sollte sein:

Du landest mit gerade mal ~170-190W bei effektiven 1550-1560MHz Chiptakt und bist stabil bei 0,965-1V(0,9983V) im Lastbereich.

Wenn das gegeben schauen wir nach dem HBM.

Nach diesen Eckpunkten und Werten können wir dann stabil und reproduzierbar mit sehr wenig Watt im Vergleich zu Auto + PT mit dem Takt hoch und runter gehen.
Du bleibst Kühler, effizienter und musst nicht mehr lange rum testen um stabile Einstellungen zu finden.
Ich merke ja schon das dir volle Lotte Verbrauch nichts ausmachen;)

Die Frontier ist auch nichts anderes als jede andere Referenz Vega auch, wenn ich mir deinen letzten Log so anschaue und damit ist es auch kein Hexenwerk diese manuell einzustellen.


Was ist damit? Da hast du noch nichts gesagt bzw gezeigt.

Ich verstehe allgemein nicht warum oft nach 1 maximal 2 Versuchen immer abgebrochen wird und dann irgendwas rumgewurschtelt wird(das dann auch noch deutlich länger).
Anstatt mal bei einer Sache zu bleiben.

Mit viel zu hohen 1598MHz konntest du doch auch logen.

EDIT: dürfte jetzt gehen. Mit diesen Furmark Einstellungen kann man eigentlich wirklich extreme Einstellungen prüfen ohne das was abschmirrt.

Zuletzt bearbeitet:
Bitte mal das hier Einstellen:
Anhang anzeigen 440394

Das hier machen mit deiner Moni Auflösung:
Anhang anzeigen 440395

Ergebnis sollte sein:

Du landest mit gerade mal ~170-190W bei effektiven 1550-1560MHz Chiptakt und bist stabil bei 0,965-1V(0,9983V) im Lastbereich.

Wenn das gegeben schauen wir nach dem HBM.

Nach diesen Eckpunkten und Werten können wir dann stabil und reproduzierbar mit sehr wenig Watt im Vergleich zu Auto + PT mit dem Takt hoch und runter gehen.
Du bleibst Kühler, effizienter und musst nicht mehr lange rum testen um stabile Einstellungen zu finden.
Ich merke ja schon das dir volle Lotte Verbrauch nichts ausmachen;)

Die Frontier ist auch nichts anderes als jede andere Referenz Vega auch, wenn ich mir deinen letzten Log so anschaue und damit ist es auch kein Hexenwerk diese manuell einzustellen.


Was ist damit? Da hast du noch nichts gesagt.

Ich verstehe allgemein nicht warum oft nach 1 maximal 2 Versuchen immer abgebrochen wird und dann irgendwas rumgewurschtelt wird(das dann auch noch deutlich länger).
Anstatt mal bei einer Sache zu bleiben.

Deine Anhänge gehen leider nicht.
Sonst würde ich es nochmal versuchen (auch wenn die letzen freeze & reboots dem Server nicht so gut tuen ^^).

Siehe oben:
Der Verbrauch in P7 ist aktuell bei 357 W @ GPU Core 1.655 MHz @ 1.175 mV + 50 % PT.
Daher 357 W.
Bei 1.175 mV bekomme ich aktuell keine höheren FPS / Punkte mehr im Firestrike Ultra. Daher denke ich, dass hier das Maximum schon ausgelotet ist in Bezug auf Minimierung der Spannung für reale 1642 MHz im P7.
Interssant finde ich, dass die maximalen FPS im FireStrike Ultra (laut HWMonitor) unterhalb von 1.200 mV satte 33 FPS weniger betragen (siehe oben den ersten Bench mit 1.200 vs die anderen!).


Später könnte ich dann das PT dazu nutzen, dass die Karte nur noch bis P6 taktet als UV Methode.
Dafür muss ich den P6 noch später auslotsen, wie niedrig die Spannung dafür minimiert werden kann.
Ich würde schwer annehmen, dass ich dann manuell auf sehr ähnliche Werte komme wie ihr mit ODT & Reg Files, oder?

Nun Break, muss morgen zum Frühdienst (igitt)...

PS. Jetzt gehen deine Anhänge.
Die sehen doch lecker aus für P6!
Ggfls. Dann noch später das PT senken.

Zuletzt bearbeitet:
Ich habe es nochmal hochgeladen.

Das wird die Temperatur sein, die FPS fallen oder steigen linear mit der Temperatur.

Naja wie gesagt wir nutzen reg.file + odt um an die States P1-5 ranzukommen.
Bei der Frontier braucht man das ja nicht.

Und du bist noch extrem weit weg von den Werten. GPU-Z Wert GPU-only entspricht HWinfo GPU Chip Power. Dort bist du mit 1,175V bei 357W. Dort sollten eigentlich >=1700MHz drin sein.

Wie schon im Vorpost erwähnt sind oberer Sweetspot 1550MHz bei GPU Chip Power ~200W drin.

Danach kann man noch nach oben in den Bereich wenn man das möchte. Gibt dann Steps die von diesem Ausgangspunkt (1025mV zu 975mV) stabil mehr Takt zu lassen.

Dann viel Spaß beim Frühdienst ;)

Zuletzt bearbeitet:
Danke dir für deine unermüdliche Hilfe!
Natürlich auch an alle anderen, welche Vergleichen & Testen etc.

PS. Interssant finde ich, dass die maximalen FPS im FireStrike Ultra (laut HWMonitor) unterhalb von 1.200 mV satte 33 FPS weniger betragen (siehe oben den ersten Bench mit 1.200 vs die anderen!).
Antwort von dir: Das wird die Temperatur sein, die FPS fallen oder steigen linear mit der Temperatur.

Hätte ich bei geringerer P7 Spannung & Verbrauch dann nicht mehr FPS haben sollen? Ist ja gerade umgekehrt... Grummel.

Zuletzt bearbeitet:
Danke dir für deine unermüdliche Hilfe!
Natürlich auch an alle anderen, welche Vergleichen & Testen etc.

PS. Interssant finde ich, dass die maximalen FPS im FireStrike Ultra (laut HWMonitor) unterhalb von 1.200 mV satte 33 FPS weniger betragen (siehe oben den ersten Bench mit 1.200 vs die anderen!).
Antwort von dir: Das wird die Temperatur sein, die FPS fallen oder steigen linear mit der Temperatur.

Hätte ich bei geringerer P7 Spannung & Verbrauch dann nicht mehr FPS haben sollen? Ist ja gerade umgekehrt... Grummel.

Soviel würde ich da nicht drauf geben. Im Test selbst hast du wahrscheinlich kaum Unterschiede im Grafik Test 1 + 2. Also 33FPS Peaks würden sich da schon positiv bemerkbar machen auch wenn sie nur kurz da sind.

Wenn der Bench bei 101 Messpunkten 100x 100FPS misst und 1x 133FPS verbessert sich das ganze ja schon um 0,3FPS im Average. Tut es ja anscheinend nicht. Nach den Punkten zu gehen würde ich sagen du verbesserst dich mit mit geringerer Vddc.

Geschweige denn das bis auf irgend einen Ladescreen eine Vega (oder andere Karte) im Firestrike Ultra 111FPS oder 144FPS erreicht. Sprich das war nicht unter Lastbedingung.

PS: Ich hatte nicht auf die Werte in HWinfo unten geachtet, als ich das mit der Temperatur angedeutet habe. Es ist schon spät^^.

Aber die Temperatur macht im Lastbereich schon unterschiede aus und Verhält sich linear.

Zuletzt bearbeitet:
Zu meiner GB Karte gibt es auch ein paar neue Erkenntnisse die vll. für den ein oder anderen Interessant sein könnten, dazu nehm ich mir mal frei eine Verlinkung einzufügen.

Es gibt da eine interessante Besonderheit bei den Gigabytekarten sehe ich gerade.
Die 56er von Gigabyte hat bereits eine maximale TDC Power von unglaublichen 403 A....
Die 64er dürfte dann sogar noch höher liegen. Zum Vergleich: Eine LC Vega hat gerade mal 300A. Das ist ja mal interessant.
Wenn man das Gigabyte Bord unter Wasser setzen würde, dürfte es damit die am stärksten zu übertaktende Vega sein auf dem Markt. Wenn man das Powertarget dann noch hoch schraubt hat man statt 400Amper sage und schreibe 600A Durchgangsleistung. Kurios.

AMD RX VEGA Laberthread - Seite 453

Für Wasser Liebhaber also ggf. sehr interessant. :)

Cool mit 600A dürfte sie der GTX 1080ti endlich die Rücklichter zeigen. :bigok:


Bin mal gespannt was die Strixx so durchlässt, kommt morgen, werde berichten... :)

Zuletzt bearbeitet:
Cool mit 600A dürfte sie der GTX 1080ti endlich die Rücklichter zeigen. :bigok:


Bin mal gespannt was die Strixx so durchlässt, kommt morgen, werde berichten... :)

Da freue ich mich auf deine News.

Ich bin mit der Sapphire sehr zufrieden bisher... Denke Ende dieser Woche, wenn es auch mal wieder etwas kühler wird, habe ich dann auch meine Settings parat. Aber die besagten Spannungseinstellungen von Kintaro89 laufen sehr gut. Bin aktuell bei ca. 1580 Mhz Core unterwegs. Ich lote noch aus bis wohin es geht aber denke das ist gut für 24/7, dann kommt der HBM drann.

Aber an dieser Stelle auf jeden Fall schon mal vielen Dank an Kintaro89, echt Klasse wie du hier supportest und welche Mühe du dir machst. Super! :hail:

Moinsen,

ich bin seit letzter Woche stolzer Besitzer der Vega 56 Phantom Gaming X von ASRock (wunderschönes Referenzdesign :)).
Habe dafür meine alte 290x ROG Matrix rausgeworfen.

Ich hatte mich zwar schon schlau gemacht, war allerdings verblüfft, dass nirgends Informationen zu der Position des BIOS Schalters und seinen Auswirkungen zu finden waren.
Weder bei AMD, noch bei ASRock, daher habe ich rumprobiert:

Schalter Richtung Anschlüsse --> normales BIOS
Schalter Richtung PC Innenraum --> Strom sparen

Und hier die Wattmann Einstellungen Power Save / Balanced / Turbo und die Auswirkungen auf den erlaubten Verbrauch bei normalen BIOS, das Spar BIOS habe ich nicht weiter angeschaut
Power Save --> 150W
Balanced --> 165W
Turbo --> 190W

Eventuell kann es ja jemand brauchen oder es erscheint aufnehmenswert in den Opener, falls diese Fragen öfters auftauchen.

Hat jemand noch die Angaben für das "StromsparBIOS"? Die habe ich natürlich nicht aufgeschrieben und hab den Rechner wieder zugeschraubt und weggestellt^^

Zuletzt bearbeitet:
Jetzt mal ein anderer Ansatz.

Inkl. Graphen im Real Betrieb.

900mv bei 1500 :)

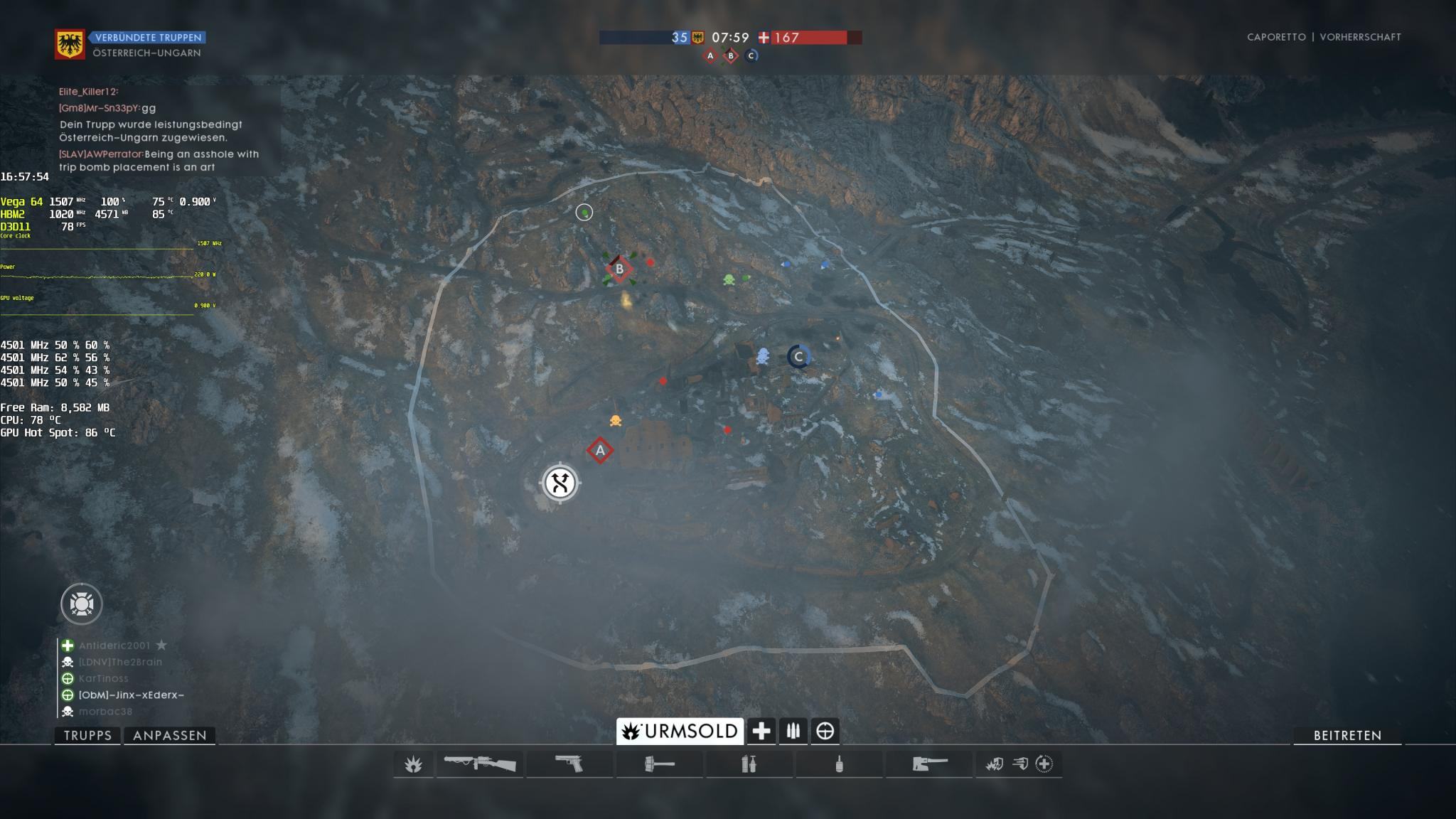

BF1 - 2160p - Ultra - Ohne FPS Cap

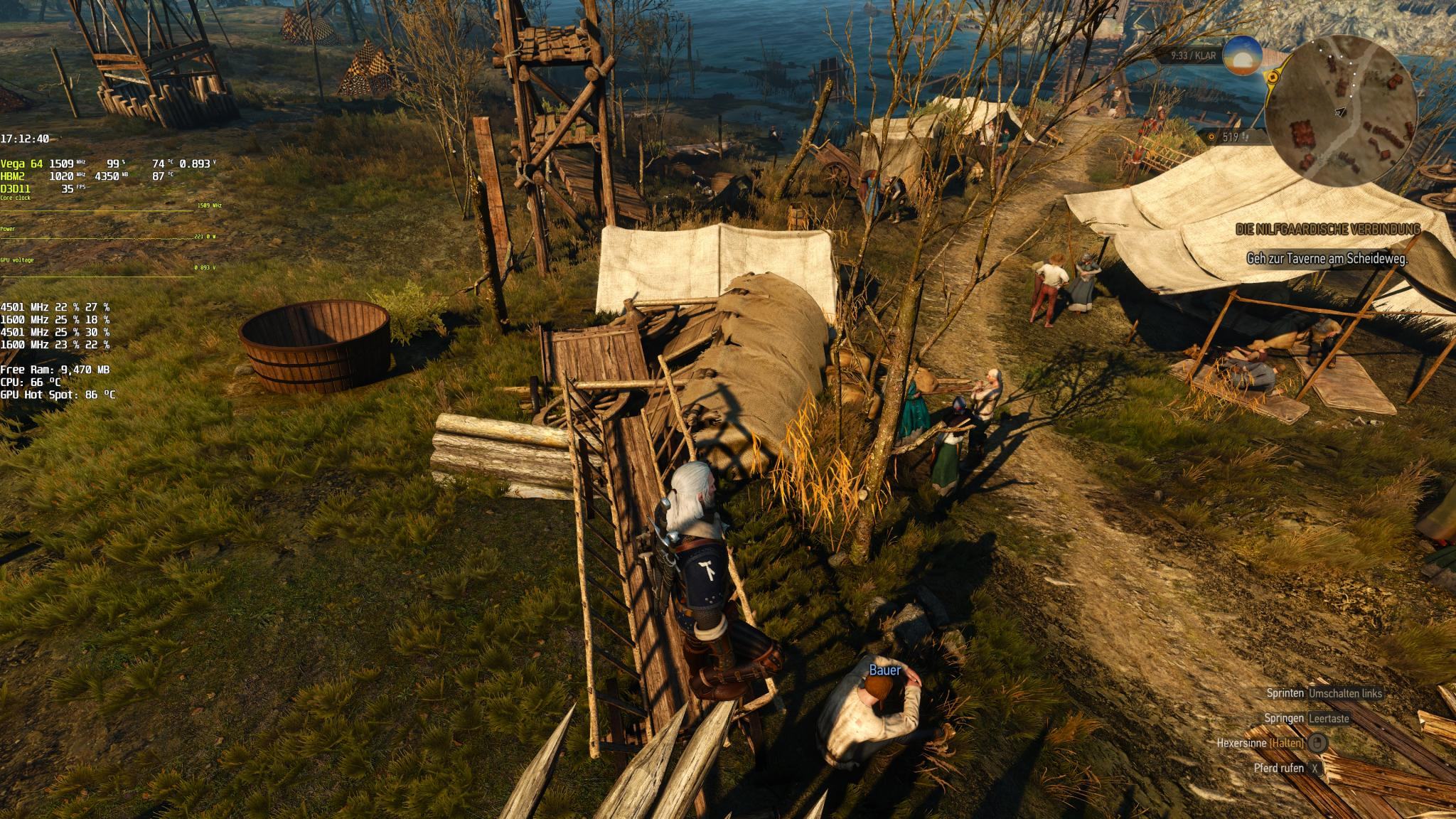

Witcher 3 - 2160p - Ultra + Gameworks - ohne FPS Cap


Langsam bin ich "zufrieden" :d

Edit:

Neuer Treiber ist draußen:

Zuletzt bearbeitet von einem Moderator:
Adrenalin 18.8.1

Radeon Software Adrenalin Edition 18.8.1 Highlights

Support For

Monster Hunter™: World
Up toto 5% faster performance using Radeon Software Adrenalin Edition 18.8.1 on the Radeon™ RX Vega 64 (8GB) graphics card than with Radeon Software Adrenalin Edition 18.6.1 at 1920x1080 (1080p)1
Up to 6% faster performance using Radeon Software Adrenalin Edition 18.8.1 on the Radeon™ RX 580 (8GB) graphics card than with Radeon Software Adrenalin Edition 18.6.1 at 1920x1080 (1080p)2

World of Warcraft™: Battle for Azeroth

We Happy Few™

Madden NFL 19™

Fixed Issues

Fortnite™ may experience an application crash on game launch in Windows®7.

Some games may experience a game crash or hang on multi GPU system configurations when changing or applying resolutions.

Graphics and memory clock speeds may remain elevated or locked while gaming if video content is also playing on the system.

Civilization® VI may experience a game crash using DirectX®12 API on game or map launch.

Samsung™ HMD Odyssey may experience intermittent black screens or flashing on Radeon RX Vega series graphics products.

Known Issues

Cursor or system lag may be observed on some system configurations when two or more displays are connected and one display is powered off.

Some games may experience instability or stutter when playing with FRTC and Instant Replay enabled.

Toggling performance metrics while gaming on a non-native display resolution may cause the game to scale incorrectly.

Radeon WattMan memory and frequency sliders may not list correct minimum values.

Upgrade Advisor may fail to show up in Radeon Settings.

Radeon FreeSync may fail to enable when playing Monster Hunter™: World.

Video profiles may not correctly apply on web browser video content.

Added Vulkan™ Extension Support

VK_EXT_descriptor_indexing
This extension adds several small features which together enable applications to create large descriptor sets containing substantially all of their resources and selecting amongst those resources with dynamic (non-uniform) indexes in the shader.

VK_KHR_get_display_properties2
This extension provides new entry points to query device display properties and capabilities in a way that can be easily extended by other extensions, without introducing any further entry points.

VK_KHR_8bit_storage
This extension allows use of 8-bit types in uniform and storage buffers and push constant blocks.

VK_KHR_draw_indirect_count
This extension allows an application to source the number of draw calls for indirect draw calls from a buffer.

VK_KHR_create_renderpass2
This extension provides a new entry point to create render passes in a way that can be easily extended by other extensions through the substructures of render pass creation.

EXT_vertex_attribute_divisor
This extension allows instance-rate vertex attributes to be repeated for certain number of instances instead of advancing for every instance when instanced rendering is enabled.

Hab jetzt den neuen Treiber drauf - samt Reghack - und es scheint als ändern sich die HBM pstates wieder nicht - meiner steht die ganze Zeit bei 800. Habe natürlich mit DDU vorher deinstalliert.

Was hast du für Werte bis dahin gehabt?HWinfo

Außerdem hast du die Spannungsregelung auf 1000mV gelassen!?

Wie vorher beschrieben auf 975mV einstellen damit auf P2 verknüpft wird.

P1 950mV - P2 1000mV - P3 1005mV - P4 1010mV - P5 1015mV - P6 1020mV - P7 1025mV

Spannungsregelung 1000mV.

Wäre der nächste Vorschlag.

Um zu schauen wo du überhaupt landest wäre Furmark nicht schlecht. Das Tool soll zu keinerlei Aufheiz, Stabi oder sonst was Tests dienen.

Aber mit Custom preset (Deine Moni-Auflösung + MSAA 8x) kann man kurz abchecken wo geht der effektive Takt hin und welchen Vddc Bereich erreicht man.
Vorteil man kann nach 5-10sec einfach mit ESC abbrechen und weiß bescheid ohne das gleich der ganze Rechner abschmirrt.

Ok entschuldige evtl mein Fehler. Also wenn du die vorherige Tabelle nimmst mit P2 975mV dann Spannungsregelung auf 975mV

Wenn du die andere Tabelle nimmst mit P2 1000mV dann Spannungsregelung auf 1000mV.


Zu Furmark.

Unten auf Settings. Häckchen nur bei Dynamic background und Burn-in bitte. alles andere aus und auf OK.

Hauptseite: Fullscreen hacken rein. Resolution = deine Moni Auflösung. Anti-aliasing = 8x MSAA.

Und dann bei GPU-benchmarks auf Custom preset.

Anhang anzeigen 440383

Das nur kurz laufen lassen, wie gesagt du kannst nach ca. 5sec eigentlich mit ESC beenden.
Wichtig ist nur das vorher und nachher nichts anderes gelaufen ist oder läuft damit sich da keine Werte von HWinfo vermischen.
So musst du nicht immer warten bis etwas abschmirrt und Neustarten.

Ich warte erstmal auf den nächsten Schritt:

Wir kommen der Sache schon näher.

Aber die Vddc Verhält sich genau wie bei allen anderen Referenz Vega.

Da müssen wir nur noch die Takteinstellung für den passenden effektiven Takt finden :)
(du müsstest auf ca. 1550MHz effektiv ausgelesen kommen, das müsste mit P7 1552-1557 realisierbar sein)
Ich vermute jetzt mal das dir dann die Kiste auch nicht abschmirrt.

Bitte sonst nichts fummeln, der Dreh und Angelpunkt ist die Verknüpfung(Spannungsregelung) und P7.

Im Bios Boot Fehler hat jetzt aber nichts mit Wattman zu tun.

Nach langem hin und her.

Bitte mal das hier Einstellen:
Anhang anzeigen 440389

Das hier machen mit deiner Moni Auflösung:
Anhang anzeigen 440383

Ergebnis sollte sein:

Du landest mit gerade mal ~170-190W bei effektiven 1550-1560MHz Chiptakt und bist stabil bei 0,965-1V(0,9983V) im Lastbereich.

Wenn das gegeben schauen wir nach dem HBM.

Nach diesen Eckpunkten und Werten können wir dann stabil und reproduzierbar mit sehr wenig Watt im Vergleich zu Auto + PT mit dem Takt hoch und runter gehen.
Du bleibst Kühler, effizienter und musst nicht mehr lange rum testen um stabile Einstellungen zu finden.
Ich merke ja schon das dir volle Lotte Verbrauch nichts ausmachen;)

Die Frontier ist auch nichts anderes als jede andere Referenz Vega auch, wenn ich mir deinen letzten Log so anschaue und damit ist es auch kein Hexenwerk diese manuell einzustellen.

Vielen Dank für deine Anleitung.
Leider sind die Einstellungen nicht stabil, aber zum Test natürlich sehr gut (nach 2 Min. Furmark Hänger & Wattman reset).

Interessant, dass die Karte von selbst mehr GPU Spannung gibt (das Maximum) & auch der Takt von alleine nach oben geht! Obwohl ja eigentlich via Wattman begrenzt wurde auf deine Config.

Furmark_Kintaro 01.jpg
https://drive.google.com/open?id=1vFVIk9ubveirAQfJ5NntSUQRfYO7BFLo

PS. Bei 4K (VSR) & 8x MSAA 12 GB VRam Verbrauch [emoji16]

Bin gespannt, wie es weiter geht ... :eek:

Zuletzt bearbeitet:
hi,
das Hängen des HBM habe ich dadurch gelöst ,dass ich ihm im overdriventool 10mHz mehr gegeben hab als das was im regfile vorgegeben war,doch das ist das kleinere Übel bei meiner Vega ist der HBM bereits im "Desktopbetrieb" halbvoll d.h über 4gb
deswegen bleibt vorerst der 18.5.1 drauf

ich vermute ob jetzt 10mHz+ oder 10mHz- ist egal es muss einfach ein anderer Wert her als der der registriert ist ( sollte auch mit Wattman gehen)

hi,
das Hängen des HBM habe ich dadurch gelöst ,dass ich ihm im overdriventool 10mHz mehr gegeben hab als das was im regfile vorgegeben war,doch das ist das kleinere Übel bei meiner Vega ist der HBM bereits im "Desktopbetrieb" halbvoll d.h über 4gb
deswegen bleibt vorerst der 18.5.1 drauf

ich vermute ob jetzt 10mHz+ oder 10mHz- ist egal es muss einfach ein anderer Wert her als der der registriert ist ( sollte auch mit Wattman gehen)

Klappt leider nicht bei mir. Ist sowieso komisch, bei mir sind auch wieder Werte ausgegraut.


Anhänge

  • 2018-08-06 22_57_32-Einstellungen.png
    2018-08-06 22_57_32-Einstellungen.png
    10,2 KB · Aufrufe: 64
So sind meine jetzigen Settings:

PUBG ne gute Stunde, ohne FPS Cap, da ist der Verbrauch im Max Wert eigentlich am höchsten von all meinen getesten Games bisher.



Rocket League auch ne gute Stunde, FPS Cap bei 140.


Bin schon sehr zufrieden bisher :-)
jetzt wird der HBM noch weiter gepushed. Lüfter könnte ich auch noch weiter aufdrehen und es ist sehr heiß bei mir^^

Mist, was solls, die schlechteste Custom ist immer noch besser, als beste Refrenz ... :fresse:

Die Strixx konnte aber wenigstens bei der Temp ganz gut mithalten, naja ich werde versuchen meine Fail-Entscheidung mit Fassung zu tragen. :wut:

Out of the box muss ich sagen ist sie ja wirklich unausgewogen. Aber keine angst, mit ordentlich optimierung erreichst du auch den angegebenen boost. Meine läuft zur zeit UV bei -100mV +50PT und erreicht dabei je nach game etwa 1590MHz in UWQHD. Habe gerade aber keine zeit und lust zu testen/spielen und außerdem ist ein EKWB full cover auf dem weg ;)

EDIT: Wirklich optimal ausloten konnte ich meine karte aus zeitgründen noch nicht - Meine aktuellen games sind Fallout 4, Far Cry 5, Jurassic World Evolution und hin und wieder eine runde PUBG. Spiele mit angepassten settings wie erwähnt in 3440*1440p + VSync @ 60Hz. Im worst case säuft sie um sie 270w, eher so 220w-250w im schnitt. So mies ist sie nicht. Weiter optimiert wird hier aber erst nach dem umbau auf wakü.

LG und keine panik @Holzmann

Zuletzt bearbeitet:
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
