[Sammelthread] AMD RX480 (POLARIS 10) Sammelthread + FAQ

​

(POLARIS 10) Sammelthread + FAQ​

Impressionen der Karte:

Spoiler

Technische Daten der AMD RX480

Spoiler

• Chip = Polaris 10 XT - GCN 4
• Fertigung = 14nm FinFET - GF
• Transistoren = ca. 5,7 Mrd.
• Die-Größe = 232 mm²
• Shader-Einheiten = 2304
• Compute Units = 36
• Texture Mapping Units (TMUs) = 144
• Raster Engine = 4
• Raster Operations (ROPs) = 32
• SP-GFLOPs = 5.833 GFLOPs
• Pixelfüllrate = 40,5 GPixels/s
• Texelfüllrate = 182,3 GTexel/s
• Chiptakt = 1.120 MHz Baseclock + Boost = 1.266 MHz
• Speichertakt = 2000 MHz, 8000 MHz effektiv
• Speichergröße = 4.096 MB oder 8.192 MB
• Speichertyp = GDDR5
• Speicherinterface = 256 Bit
• Speicherbandbreite = 256.0 GB/s
• Shader Model = 5.0
• DirectX = 12_0
• OpenCL = 2.2
• OpenGL = 4.5
• Vulkan = 1.0
• Leistungsaufnahme (TDP) = 150 Watt
• Versorgung über 1x6-Pin und PCI-Express Anschluss
• Anschlussmöglichkeiten = 1x HDMI 2.0b, 3x DisplayPort 1.3/1.4
• Businterface = PCIe 3.0 x16 abwärtskompatibel
• Kühlung = Radiallüfter (75mm)
• Benötigte Slots = 2
• MGPU = Crossfire - Kommunikation erfolgt über PCI-Express, keine Brücke notwendig
• Max. Anzahl unterstützte Monitore = 4
• Sonstiges = UHD 4k, H.265 HEVC, HDR, VR Ready, FreeSync
• Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.

AMD Computex 2016 RX480 announcement

Tests:

Einzelkartentests:

• Deutsch:
• HardwareLUXX
• CB
• Golem
• GameStar
• PCGH
• Englisch:
• Eurogamer.net
• tomsHARDWARE
• KitGuru
• Guru3D
• AnandTech
• engadget
• GamersNexus
• GAMESPOT
• HardOCP
• arstechnica.uk
• eTeknix
• HardwareCanucks
• HOTHardware
• HEXUS
• LegitReviews
• PCPER
• PCWorld
• phoronix
• Polygon
• TechPowerU
• TechPowerU (CROSSFIRE)
• TechReport
• TechSpot
• TrustedReviews
• TweakTown
• TrustedReviews
• Sonstige (zb: Custom Varianten) - Deutsch:
• ASUS RX 480 STRIX (HWL)
• ASUS RX 480 STRIX (CB)
• PowerColor Radeon RX 480 Red Devil (HWL)
• PowerColor Radeon RX 480 Red Devil (CB)
• Sapphire RX 480 NITRO+ OC (HWL)
• Sapphire RX 480 NITRO+ OC (CB)
• HIS Radeon RX 480 IceQ X² Turbo (HWL)
• Gigabyte Radeon RX 480 G1 Gaming 8G (HWL)
• -

Geizhals Link:
AMD RX480 | Deutschland - Preisvergleich
AMD RX480 | Österreich - Preisvergleich

Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier (Alter Thread) - hier (Neuer Thread)
oder direkt bei AMD

Tools:

Grafikkarten Analyse Tool - GPU-Z hier
ATIFlash Tool 2.74 - hier
MSI Afterburner - hier
FutureMark 3D Mark 2013 (Basis Edition) - hier
FutureMark 3D Mark 2011 (Basis Edition) - hier
Unigine Heaven 4.0 Benchmark (Basic Edition) - hier
Unigine Valley 1.0 Benchmark (Basic Edition) - hier

Bios Download:

Alle Varianten - hier

FAQ (Frequently Asked Questions)

Wie laut ist die Karte?
Die AMD RX 480 liegt im Leerlauf mit 39,2 dB(A) bei ~700-1000rpm auf Augenhöhe mit der Radeon R9 Nano bzw. mit der GeForce GTX 1070. Unter Volllast werden im Schnitt 43 dB(A) bei ~2000rpm erreicht. Aus einem geschlossenen Gehäuse ist dieses zwar noch zu vernehmen aber nicht störend. *1

Wie hoch sind die Temperaturen der Karte?
Unter Windows erreicht die Karte ~35 Grad, das maximale Temperatur Target liegt bei ~84 Grad. *1

Wie hoch ist der Stromverbrauch?
Die AMD RX 480 soll lt. Hersteller im Leerlauf 11 Watt verbrauchen (typisches System ~53 Watt unter Windows). Unter Volllast erreicht die AMD RX 480 durch das Power Target (100%) max. 150 Watt (typisches System ~225 Watt unter Windows zb. bei Spielen). *1

*1 - Hinweis: Diese Werte können je nach System, Aufbau, Kühlung, Software, Konfigurationen etc. abweichen, es werden Durchschnittswerte verwendet, in den Reviews können weitere Ergebnisse vergleichen werden.

Passt die Karte in mein Gehäuse?
Bis jetzt bestätigte Informationen:
Länge = 240 mm, PCB = 180 mm

Spoiler

Die Performance:
Die Karte erreicht im 3DCenter Performance-Index einen Wert von 530% (1080p), bzw. 69% (4K) und ordnet sich von der Leistung her zwischen einer GeForce GTX 970 und AMD R9 390 ein.

Overclocking:
Zitat HardwareLUXX: Wir haben der Radeon RX 480 das voll Power-Limit auf +30 % gegönnt. Außerdem haben wir die Spannung von 1,1 auf 1,15 V (für den P-State 7) angehoben und uns danach nach und nach an ein stabiles Maximum für den Takt herangearbeitet. Letztendlich haben wir einen stabilen Takt von 1.420 MHz erreicht. Dies entspricht einer Steigerung von 12,2 % gegenüber den vorherigen 1.266 MHz Boost-Takt. Um diesen Takt halten zu können mussten wir die Lüfterdrehzahl etwas nach oben anpassen, was die Karte zwar etwas lauter machte, die GPU-Temperatur aber auch leicht senken konnte.

Zitat Computerbase: Zumindest das Testexemplar der Referenzkarte hat wenig Reserven fürs Übertakten. So lässt die Polaris-10-GPU ein Plus von nur 64 MHz zu, bevor es zu ersten Abstürzen kommt. Gut möglich, dass der einzelne Sechs-Pin-Stromstecker und das PCB mehr nicht zulassen – das müssen erste Partnerkarten zeigen. Deutlich mehr Spielraum hat der GDDR5-Speicher von Samsung. 500 MHz mehr und damit 4.500 MHz sind problemlos möglich – mehr lässt das WattMan-Tool derzeit nicht zu. Nicht vergessen darf man beim Übertakten das Power Target hochzuziehen. Andernfalls kommt von dem höheren Takt nichts an.

Neue Boost-Technologie und OC Tool Wattman:
Mit dem Polaris-10-Chip geht AMD weg vom bisherigem Boost-Verfahren, dessen Aufgabe eher nur darin lag, absolute Lastspitzen abzufangen, die Grafikkarte aber ansonsten an ihren Maximal-Takt zu bringen. Das neue Boost-Verfahren bei Polaris 10 geht vielmehr denselben Weg, welchen nVidia bei seinem Boost-Verfahren bereits ansetzt: Die Karte hat wieder einen Basetakt, hinzu kommt ein Maximal-Takt, welcher aber nur bestenfalls erreicht wird. Der reale Boost-Takt befindet sich dazwischen und wird durch Temperatur- und Power-Limits dynamisch geregelt.

AMD legt mit der Radeon RX 480 ein neues Overclocking-Panel im Rahmen des AMD-Treibers auf, den "Wattman". Hierbei hat man alle Steuerungs- und Overclocking-Funktionen auf einen Blick und kann nachfolgend an allen möglichen Stellschrauben drehen: Takt & Spannung in allen P-States, Lüfterregelung, Temperatur- und Power-Limit. Das ganze ist deutlich komfortabler wie umfangreicher als im Overdrive-Panel früherer AMD-Treiber, ist also sicherlich eine gutklassige Verbesserung.

Alternative Kühler: (Referenz Design)

Spoiler

ACHTUNG:
Durch das entfernen des Original Kühler ist mit Garantieverlust zu rechnen, weder ich noch HWLuXX übernehmen hierfür die Haftung und Verantwortung für Folgeschäden.)

Lochabstand = 55 mm (benachbarte Löcher) bzw. 75 mm (diagonal)

Spoiler

Luftkühler inkl. VRM: (Quelle: PCGH)

Hersteller	Modell	Link	VRM Kühlung
Arctic	Accelero Mono Plus	DE - AT	Einzelteile müssen aufgeklebt werden
Arctic	Accelero S3	DE - AT	via BackSide Kühlung
Arctic	Accelero Twin Turbo II	DE - AT	Einzelteile müssen aufgeklebt werden
Arctic	Accelero Twin Turbo III	DE - AT	via BackSide Kühlung
Arctic	Accelero Xtreme III	DE - AT	Einzelteile müssen aufgeklebt werden
Arctic	Accelero Xtreme IV	DE - AT	via BackSide Kühlung
EKL-Alpenföhn	Peter 2	DE - AT	Einzelteile müssen aufgeklebt werden
Raijintek	Morpheus 2	DE - AT	Einzelteile müssen aufgeklebt werden

AiO Kühler inkl. VRM:

Hersteller	Modell	Link	VRM Kühlung
Arctic	Accelero Hybrid II-120	DE - AT	via BackSide Kühlung
Arctic	Accelero Hybrid III-140	DE - AT	nur Generic Version

Wasser Kühler:

• Alphacool
• Aquacomputer
• EKWB
• XSPC

Allgemeine Hinweise
Dies ist ein Sammelthread für die AMD RX480. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen. Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten angemessen.

Persönliche Anliegen an die Luxxer:

• Es ist mein erster Sammelthread, daher bitte ich euch nachsichtig zu sein.
• Fehler, Wünsche, Änderungen etc. bitte per PM an mich und nicht im Thread selber deponieren.
• Versucht bitte sachlich und objektiv beim "Thema" zu bleiben, Danke.

Danke geht an:

• Don/HardwareLuxx - Bilder und Informationen der AMD RX480
• LSSJBroly für das verwenden des Layout für diesen Sammelthread
• Alle aktiven LuXXer
• AMD

Sonstiges:
UMFRAGE: Welcher AMD Boardpartner der beste?
AMD Radeon RX 470/480 Undervolting/Overclocking-Thread



[mastergamer]

Hab son paar Problemchen mit meiner RX480:

Der Boot/Mainboardscreen (Gigabyte) bleibt schwarz, d.h. ich sitze die ersten 5-8sec vor nem schwarzen Bildschirm, dann kommen kurz rosa Artefakte (in Kästchenform), dann wird ganz normal durchgebootet und die karte läuft soweit.
Mein (Motherboard-)Bios ist das aktuellste offizielle, es gäbe da noch nen neueres UEFI Beta Bios... ob sich das lohnt zu updaten?


Dann sollte es ans undervolten gehen, aber irgendwie lässt sich die Spannung nur bis ~1V reduzieren?
Alles darunter (z.B. 900mV) wird zwar übernommen, aber laut GPUz sinkt die Spannung nicht weiter und bleibt bei ~1,01V... auch am verbrauch ändert sich nichts, was mache ich falsch?


Im Teillastbereich (v-sync) springt (bei konstantem takt!) bei mir die gpu auslastung extrem, also eig. zwischen 0% und 100%... man kann dort keine konstanten Werte ablesen, ebenso der verbrauch.... das kannte ich von meiner alten HD7850 nicht, gibt es dafür eine Lösung?



[CH4F]

Mach das Update.

Hab mit nem MSI Z68-Board ähnliches gehabt, da lief die RX480 überhaupt erst mit dem aktuellsten EFI.

Um das klarzustellen, das war der Rechner eines Kumpels. Ich hab kein Sandy Bridge. Die Sysinfo ist aktuell.

Gesendet von iPhone mit Tapatalk



[mastergamer]

Mittels des WattTools kann ich via Offset die GPU Spannung auch weiter senken, das klappt unter Last wunderbar (1V-Offset = gewünschte Spannung), allerdings wird damit auch P0 (=300Mhz/0,8V) mit undervoltet.... was in 0,73V Core resuliert = instabil...



[derneuemann]

Gab's mal bei der 7950, und der war genial.

Ja, leider hat "HIS" das nicht wieder aufgegriffen... Gibt es HIS überhaupt noch?



[def]

Hab son paar Problemchen mit meiner RX480:

Der Boot/Mainboardscreen (Gigabyte) bleibt schwarz, d.h. ich sitze die ersten 5-8sec vor nem schwarzen Bildschirm, dann kommen kurz rosa Artefakte (in Kästchenform), dann wird ganz normal durchgebootet und die karte läuft soweit.
Mein (Motherboard-)Bios ist das aktuellste offizielle, es gäbe da noch nen neueres UEFI Beta Bios... ob sich das lohnt zu updaten?


Dann sollte es ans undervolten gehen, aber irgendwie lässt sich die Spannung nur bis ~1V reduzieren?
Alles darunter (z.B. 900mV) wird zwar übernommen, aber laut GPUz sinkt die Spannung nicht weiter und bleibt bei ~1,01V... auch am verbrauch ändert sich nichts, was mache ich falsch?


Im Teillastbereich (v-sync) springt (bei konstantem takt!) bei mir die gpu auslastung extrem, also eig. zwischen 0% und 100%... man kann dort keine konstanten Werte ablesen, ebenso der verbrauch.... das kannte ich von meiner alten HD7850 nicht, gibt es dafür eine Lösung?

ich denke mal du hast im bios die IGP als first device. zum rest keine ahnung



[[W2k]Shadow]

Ja, leider hat "HIS" das nicht wieder aufgegriffen... Gibt es HIS überhaupt noch?

Ja, die haben doch ne 480 im Programm.



[mastergamer]

ich denke mal du hast im bios die IGP als first device. zum rest keine ahnung

mit der hd7850 bestand das problem jedoch nie.
Daher tippe ich jetzt weniger auf die igp.

Hat sonst niemand das problem dass in wattman keine vgpu einstellungen unter 1V übernommen werden??



[freezecooler]

Habe die HIS im Ref-Design.

Die Lautstärke war sogar einigermaßen akzeptabel, ist wie eine Art Luftrauschen, kein pfeifen oder sowas.

Aber mein Lüfter hatte ein klackern/rattern, was mir doch mit der Zeit auf den Senkel ging.

Ja das mit dem Klackern wäre mir auch auf die Nerven gegangen.
Meinst du das war ne Ausnahme oder die Regel bei den Referenzkarten,echt Schade sowas.



[def]

also bisher hab ich heute mal rocket league gespielt halt mit vsync alles auf max und der hält die karte mit 1000rpm auf 70°

ist natürlich kein maßstab, weil das game die karte nun nicht so extrem beansprucht. ich gib noch weitere infos zum späteren zeitpunkt bei anderen games wie division



[TheOpenfield]

Joa, Rocket league ist da eher schwierig, meine Karte taktet selbst in UHD @max nicht immer hoch mit vsync @60 ^^



[def]

auf max takt läuft meine in fullhd, aber die auslastung ist halt gering. wobei man die irgendwie nicht wirklich auslesen kann mit der 480. zeigt immer entweder 0 oder 100, oder im 90er bereich an, obwohl absolut nicht sein kann

selbst meine alte 7850 hat die settings locker im vsnync geschafft und lag da bei 60% auslastung



[mastergamer]

Selbiges habe ich bei meiner rx480 auch (springende auslastung laut gpuz), andere hingegen angeblich nicht



[def]

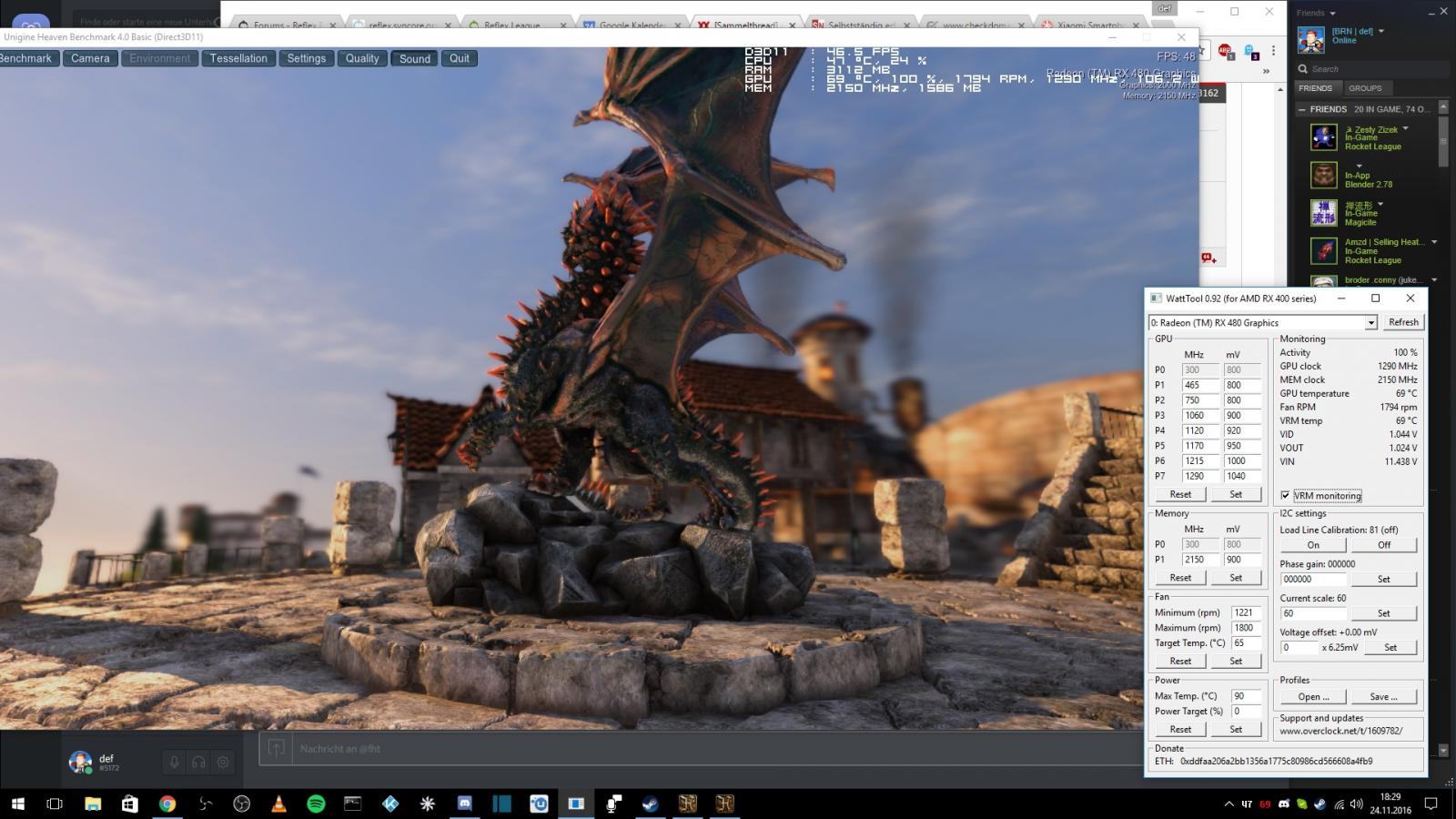

hier übrigens mal mit temp target 65 und max lüfter rpm 1800 im xtreme setting von heaven mit der gigabyte g1



damit hör ich die karte sogut wie garnicht mehr, und das case steht direkt vor mir aufm schreibtisch



[CH4F]

Selbiges habe ich bei meiner rx480 auch (springende auslastung laut gpuz), andere hingegen angeblich nicht

Na solange die Karte ihre Performance auf den Boden bringt würde ich damit leben.


Gesendet von iPhone mit Tapatalk



[secretone]

hier übrigens mal mit temp target 65 und max lüfter rpm 1800 im xtreme setting von heaven mit der gigabyte g1

Anhang anzeigen 381823

damit hör ich die karte sogut wie garnicht mehr, und das case steht direkt vor mir aufm schreibtisch

Hast du zufällig Battlefield 1?



[def]

Hast du zufällig Battlefield 1?

nope sorry.

kann dienen mit:

- Reflex
- Rocket League
- The Division
- RedOut

hab noch paar andere games, aber die müsste ich installieren

ansonsten an benchs hab ich heaven, der firestrike der hier geposted wurde geht nicht. die file ist kaputt. habs mehrfach versucht



[mastergamer]

hier übrigens mal mit temp target 65 und max lüfter rpm 1800 im xtreme setting von heaven mit der gigabyte g1
damit hör ich die karte sogut wie garnicht mehr, und das case steht direkt vor mir aufm schreibtisch

so unterschiedlich sind die meinungen

Meine läuft @1150mhz@80°C@900-1000rpm. Habe ich bewusst so eingestellt weil es halt leise sein soll.

Na solange die Karte ihre Performance auf den Boden bringt würde ich damit leben.

Tut sie, aber ich finde es schon gut zu wissen zu wie viel % die karte ausgelastet ist, ich meine die alten karten konnten es doch auch alle



[def]

so unterschiedlich sind die meinungen

Meine läuft @1150mhz@80°C@900-1000rpm. Habe ich bewusst so eingestellt weil es halt leise sein soll.



Tut sie, aber ich finde es schon gut zu wissen zu wie viel % die karte ausgelastet ist, ich meine die alten karten konnten es doch auch alle

ich kanns ganz gut vom verbrauch ableiten. umso niedriger der verbrauch, desto weniger auslastung :P

80° als temp target ist mir zu hoch. wie gesagt meine cpu geht dadurch hoch ohne ende. im größeren tower ist das sicher was anderes. zwischen meiner gpu backplate und meinem cpu kühler sind vllt 5mm abstand wenn überhaupt



[mastergamer]

Anhang anzeigen 381823

Irgendwie verstehe ich die Sache mit dem Fan Profil nicht ganz, du hast Zieltemp = 65°C und max rpm = 1800 eingestellt, nun ist die max Temp überschritten, die max Drehzahl liegt bereits an... müsste die GPU nicht jetzt in den P States runter gehen (takt drosseln) um wieder in ihr Limit zu kommen?

Ansonsten wäre die Target Temp ja irgendwie witzlos?



[freezecooler]

ich kanns ganz gut vom verbrauch ableiten. umso niedriger der verbrauch, desto weniger auslastung :P

80° als temp target ist mir zu hoch. wie gesagt meine cpu geht dadurch hoch ohne ende. im größeren tower ist das sicher was anderes. zwischen meiner gpu backplate und meinem cpu kühler sind vllt 5mm abstand wenn überhaupt

Hat deine karte manchmal so ein klackern wenn die Lüfter angehen oder sich abschalten ?
Das hatte meine 1060 g1 die ja vom Kühler indentisch ist.



[def]

Hat deine karte machmal so ein klackern wenn die Lüfter angehen oder sich abschalten.
Das hatte meine 1060 g1 die ja vom Kühler indentisch ist.

Nope nix dergleichen. Wie das mit den pstates ist kann ich nicht sagen. Ich Drossel den Lüfter quasi auf 1800 AB 65°. Da drunter dreht er langsamer um halt die 65 zu halten

In Division komm ich so auf 67°

Gesendet von meinem Nexus 5 mit Tapatalk



[freezecooler]

Wie würdest du das Geräusch des Lüfters während des Zockens beurteilen ?
Einfach ein Luft Rauschen oder eher was hohes Pfeifendes ?



[def]

Wie würdest du das Geräusch des Lüfters während des Zockens beurteilen ?
Einfach ein Luft Rauschen oder eher was hohes Pfeifendes ?

kein pfeifen, eher rauschen



[freezecooler]

Also subjektiv nicht so störend ?



[def]

Also subjektiv nicht so störend ?

Für mich nicht. Ist ja ne Sache des empfinden. Silent wirst du die Karte nicht kriegen. Aber mit dem setting so kann ich gut leben

Gesendet von meinem Nexus 5 mit Tapatalk



[def]

ich hab mal noch ne ganz andere sache...

bin ich der einzige, bei dem sich komplett zufällig hin und wieder lüfter rpm, ram takt und temp target auf default zurücksetzen? gpu clocks/voltage und vram voltage werden nicht zurückgesetzt. also nicht im spiel, sondern in windows selbst. teilweise nach nem neustart, teilweise wenn ich n spiel beende und n neues starte. aber nicht immer.

keine driver crashes oder ähnliches in der zwischenzeit. alles mit wattman eingestellt, da ich erst dachte watttool speichert die sachen nicht richtig.
in afterburner hab ich alles ausgestellt, das da nur noch OSD aktiv ist.. ich bin verzweifelt!



[Chaser84]

Irgendwie verstehe ich die Sache mit dem Fan Profil nicht ganz, du hast Zieltemp = 65°C und max rpm = 1800 eingestellt, nun ist die max Temp überschritten, die max Drehzahl liegt bereits an... müsste die GPU nicht jetzt in den P States runter gehen (takt drosseln) um wieder in ihr Limit zu kommen?

Ansonsten wäre die Target Temp ja irgendwie witzlos?

Was hat denn Max-Temp mit Ziel-Temp zu tun? Du verwurstest hier zwei Dinge.
Ich hab es im übrigen auch so. 65°C Zieltemp und Lüfter auf max 1700 U/min gedrosselt. Is die beste Einstellung meiner Meinung nach.


Ziel-Temp = Lüfter drehen auf voller Geschwindigkeit
Max-Temp = Karte drosselt Takt



[Cartago2202]

Ich Check mal mit der MSI RX 480 wie hoch der Lüfter dreht wenn ich mal die Ziel Temperatur auf 80 ℃ stelle, hab jetzt 67℃ und Lüfter läuft maximal mit 1450 rpm.



[mastergamer]

Die MSI hat echt nen fetten kühler, da landeste bei 80°C sicher bei 800rpm oder so



[Cartago2202]

nach 45min Vaelley sind es maximal 1045 rpm, allerdings steigt die VRM Temperatur auf über 95°C, das ist mir zu viel ich lass so wie es war
