(POLARIS 10) Sammelthread + FAQ
Impressionen der Karte:
Technische Daten der AMD RX480
- Chip = Polaris 10 XT - GCN 4
- Fertigung = 14nm FinFET - GF
- Transistoren = ca. 5,7 Mrd.
- Die-Größe = 232 mm²
- Shader-Einheiten = 2304
- Compute Units = 36
- Texture Mapping Units (TMUs) = 144
- Raster Engine = 4
- Raster Operations (ROPs) = 32
- SP-GFLOPs = 5.833 GFLOPs
- Pixelfüllrate = 40,5 GPixels/s
- Texelfüllrate = 182,3 GTexel/s
- Chiptakt = 1.120 MHz Baseclock + Boost = 1.266 MHz
- Speichertakt = 2000 MHz, 8000 MHz effektiv
- Speichergröße = 4.096 MB oder 8.192 MB
- Speichertyp = GDDR5
- Speicherinterface = 256 Bit
- Speicherbandbreite = 256.0 GB/s
- Shader Model = 5.0
- DirectX = 12_0
- OpenCL = 2.2
- OpenGL = 4.5
- Vulkan = 1.0
- Leistungsaufnahme (TDP) = 150 Watt
- Versorgung über 1x6-Pin und PCI-Express Anschluss
- Anschlussmöglichkeiten = 1x HDMI 2.0b, 3x DisplayPort 1.3/1.4
- Businterface = PCIe 3.0 x16 abwärtskompatibel
- Kühlung = Radiallüfter (75mm)
- Benötigte Slots = 2
- MGPU = Crossfire - Kommunikation erfolgt über PCI-Express, keine Brücke notwendig
- Max. Anzahl unterstützte Monitore = 4
- Sonstiges = UHD 4k, H.265 HEVC, HDR, VR Ready, FreeSync
- Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
Tests:
Geizhals Link:
AMD RX480 | Deutschland - Preisvergleich
AMD RX480 | Österreich - Preisvergleich
Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier (Alter Thread) - hier (Neuer Thread)
oder direkt bei AMD
Tools:
Bios Download:
FAQ (Frequently Asked Questions)
Wie laut ist die Karte?
Die AMD RX 480 liegt im Leerlauf mit 39,2 dB(A) bei ~700-1000rpm auf Augenhöhe mit der Radeon R9 Nano bzw. mit der GeForce GTX 1070. Unter Volllast werden im Schnitt 43 dB(A) bei ~2000rpm erreicht. Aus einem geschlossenen Gehäuse ist dieses zwar noch zu vernehmen aber nicht störend. *1
Wie hoch sind die Temperaturen der Karte?
Unter Windows erreicht die Karte ~35 Grad, das maximale Temperatur Target liegt bei ~84 Grad. *1
Wie hoch ist der Stromverbrauch?
Die AMD RX 480 soll lt. Hersteller im Leerlauf 11 Watt verbrauchen (typisches System ~53 Watt unter Windows). Unter Volllast erreicht die AMD RX 480 durch das Power Target (100%) max. 150 Watt (typisches System ~225 Watt unter Windows zb. bei Spielen). *1
*1 - Hinweis: Diese Werte können je nach System, Aufbau, Kühlung, Software, Konfigurationen etc. abweichen, es werden Durchschnittswerte verwendet, in den Reviews können weitere Ergebnisse vergleichen werden.
Passt die Karte in mein Gehäuse?
Bis jetzt bestätigte Informationen:
Länge = 240 mm, PCB = 180 mm
Die Karte erreicht im 3DCenter Performance-Index einen Wert von 530% (1080p), bzw. 69% (4K) und ordnet sich von der Leistung her zwischen einer GeForce GTX 970 und AMD R9 390 ein.

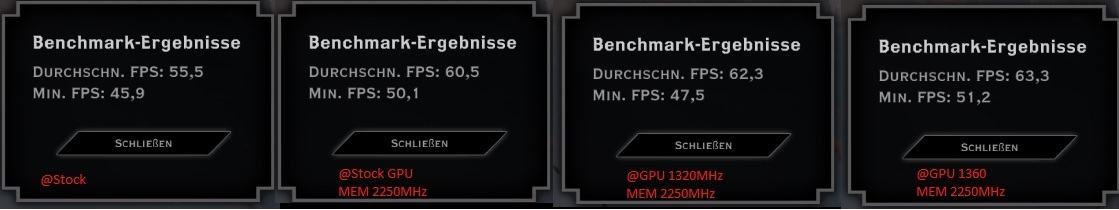

Overclocking:
Zitat HardwareLUXX: Wir haben der Radeon RX 480 das voll Power-Limit auf +30 % gegönnt. Außerdem haben wir die Spannung von 1,1 auf 1,15 V (für den P-State 7) angehoben und uns danach nach und nach an ein stabiles Maximum für den Takt herangearbeitet. Letztendlich haben wir einen stabilen Takt von 1.420 MHz erreicht. Dies entspricht einer Steigerung von 12,2 % gegenüber den vorherigen 1.266 MHz Boost-Takt. Um diesen Takt halten zu können mussten wir die Lüfterdrehzahl etwas nach oben anpassen, was die Karte zwar etwas lauter machte, die GPU-Temperatur aber auch leicht senken konnte.
Zitat Computerbase: Zumindest das Testexemplar der Referenzkarte hat wenig Reserven fürs Übertakten. So lässt die Polaris-10-GPU ein Plus von nur 64 MHz zu, bevor es zu ersten Abstürzen kommt. Gut möglich, dass der einzelne Sechs-Pin-Stromstecker und das PCB mehr nicht zulassen – das müssen erste Partnerkarten zeigen. Deutlich mehr Spielraum hat der GDDR5-Speicher von Samsung. 500 MHz mehr und damit 4.500 MHz sind problemlos möglich – mehr lässt das WattMan-Tool derzeit nicht zu. Nicht vergessen darf man beim Übertakten das Power Target hochzuziehen. Andernfalls kommt von dem höheren Takt nichts an.
Neue Boost-Technologie und OC Tool Wattman:
Mit dem Polaris-10-Chip geht AMD weg vom bisherigem Boost-Verfahren, dessen Aufgabe eher nur darin lag, absolute Lastspitzen abzufangen, die Grafikkarte aber ansonsten an ihren Maximal-Takt zu bringen. Das neue Boost-Verfahren bei Polaris 10 geht vielmehr denselben Weg, welchen nVidia bei seinem Boost-Verfahren bereits ansetzt: Die Karte hat wieder einen Basetakt, hinzu kommt ein Maximal-Takt, welcher aber nur bestenfalls erreicht wird. Der reale Boost-Takt befindet sich dazwischen und wird durch Temperatur- und Power-Limits dynamisch geregelt.
AMD legt mit der Radeon RX 480 ein neues Overclocking-Panel im Rahmen des AMD-Treibers auf, den "Wattman". Hierbei hat man alle Steuerungs- und Overclocking-Funktionen auf einen Blick und kann nachfolgend an allen möglichen Stellschrauben drehen: Takt & Spannung in allen P-States, Lüfterregelung, Temperatur- und Power-Limit. Das ganze ist deutlich komfortabler wie umfangreicher als im Overdrive-Panel früherer AMD-Treiber, ist also sicherlich eine gutklassige Verbesserung.
Alternative Kühler: (Referenz Design)
ACHTUNG:
Durch das entfernen des Original Kühler ist mit Garantieverlust zu rechnen, weder ich noch HWLuXX übernehmen hierfür die Haftung und Verantwortung für Folgeschäden.)
Durch das entfernen des Original Kühler ist mit Garantieverlust zu rechnen, weder ich noch HWLuXX übernehmen hierfür die Haftung und Verantwortung für Folgeschäden.)
| Hersteller | Modell | Link | VRM Kühlung |
| Arctic | Accelero Mono Plus | DE - AT | Einzelteile müssen aufgeklebt werden |
| Arctic | Accelero S3 | DE - AT | via BackSide Kühlung |
| Arctic | Accelero Twin Turbo II | DE - AT | Einzelteile müssen aufgeklebt werden |
| Arctic | Accelero Twin Turbo III | DE - AT | via BackSide Kühlung |
| Arctic | Accelero Xtreme III | DE - AT | Einzelteile müssen aufgeklebt werden |
| Arctic | Accelero Xtreme IV | DE - AT | via BackSide Kühlung |
| EKL-Alpenföhn | Peter 2 | DE - AT | Einzelteile müssen aufgeklebt werden |
| Raijintek | Morpheus 2 | DE - AT | Einzelteile müssen aufgeklebt werden |
AiO Kühler inkl. VRM:
| Hersteller | Modell | Link | VRM Kühlung |
| Arctic | Accelero Hybrid II-120 | DE - AT | via BackSide Kühlung |
| Arctic | Accelero Hybrid III-140 | DE - AT | nur Generic Version |
Wasser Kühler:
Allgemeine Hinweise
Dies ist ein Sammelthread für die AMD RX480. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen. Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten angemessen.
Persönliche Anliegen an die Luxxer:
- Es ist mein erster Sammelthread, daher bitte ich euch nachsichtig zu sein.
- Fehler, Wünsche, Änderungen etc. bitte per PM an mich und nicht im Thread selber deponieren.
- Versucht bitte sachlich und objektiv beim "Thema" zu bleiben, Danke.
- Don/HardwareLuxx - Bilder und Informationen der AMD RX480
- LSSJBroly für das verwenden des Layout für diesen Sammelthread
- Alle aktiven LuXXer
- AMD
UMFRAGE: Welcher AMD Boardpartner der beste?
AMD Radeon RX 470/480 Undervolting/Overclocking-Thread
