[Sammelthread] ASRock AB350 Fatal1ty K4 | AB350 Pro 4 | AB350M Pro 4 | (AMD B350)

Sammelthread für Asrock B350 Boards
(Fatal1ty K4 Gaming , AB350 Pro 4 , AB350M Pro 4 , AB350M , AB350M-HDV)
​





Bilder:
​

- Spezifikationen:

Code:
[LIST]
[*][COLOR=#FFFFFF]Gaming Armor[/COLOR]
[B]Memory
- 15μ Gold Contact in DIMM Slots
[B]Audio
- Creative Sound Blaster™ Cinema 3[/B][/B]
[*][COLOR=#FFFFFF][B]Unique Feature[/B][/COLOR]
[B]ASRock Super Alloy
- Premium Power Choke
- Matte Black PCB
- High Density Glass Fabric PCB
- 2oz Copper PCB
[B]ASRock Steel Slots
[B]ASRock Ultra M.2 (PCIe Gen3 x4)
[B]ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
[B]ASRock Live Update & APP Shop[/B][/B][/B][/B][/B]
[*][COLOR=#FFFFFF][B]CPU[/B][/COLOR]
[B]- Supports AMD Socket AM4 A-Series APUs (Bristol Ridge) and Ryzen Series CPUs (Summit Ridge)
- Digi Power design
- 9 Power Phase design
- Supports 95W Air Cooling[/B]
[*][COLOR=#FFFFFF][B]Chipset[/B][/COLOR]
[B]- AMD Promontory B350[/B]
[*][COLOR=#FFFFFF][B]Memory[/B][/COLOR]
[B]- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- AMD Ryzen series CPUs support DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC & non-ECC, un-buffered memory[COLOR=red][FONT=inherit]*[/FONT][/COLOR]
- AMD 7[SUP]th[/SUP] Gen A-Series APUs support DDR4 2133 ECC & non-ECC, un-buffered memory[COLOR=red][FONT=inherit]*[/FONT][/COLOR]
- Max. capacity of system memory: 64GB[COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR]
- 15μ Gold Contact in DIMM Slots

[COLOR=#AAAAAA][COLOR=red][FONT=inherit]*[/FONT][/COLOR]Please refer to Memory Support List on ASRock's website for more information.
Please refer to below table for DDR4 UDIMM maximum frequency support.
A-Series APUs:[TABLE="class: Table, width: 979"]
[TR]
[TH="colspan: 4, align: center"]UDIMM Memory Slot[/TH]
[TH="align: center"]Frequency(MHZ)[/TH]
[/TR]
[TR]
[TH]A1[/TH]
[TH="align: center"]A2[/TH]
[TH="width: 20%, align: center"]B1[/TH]
[TH="width: 20%, align: center"]B2[/TH]
[/TR]
[TR]
[TD]-[/TD]
[TD]SR[/TD]
[TD]-[/TD]
[TD]-[/TD]
[TD]2400[/TD]
[/TR]
[TR]
[TD]-[/TD]
[TD]DR[/TD]
[TD]-[/TD]
[TD]-[/TD]
[TD]2400[/TD]
[/TR]
[TR]
[TD]-[/TD]
[TD]SR[/TD]
[TD]-[/TD]
[TD]SR[/TD]
[TD]2400[/TD]
[/TR]
[TR]
[TD]-[/TD]
[TD]DR[/TD]
[TD]-[/TD]
[TD]DR[/TD]
[TD]2133[/TD]
[/TR]
[TR]
[TD]SR[/TD]
[TD]SR[/TD]
[TD]SR[/TD]
[TD]SR[/TD]
[TD]1866[/TD]
[/TR]
[TR]
[TD]SR/DR[/TD]
[TD]DR[/TD]
[TD]SR/DR[/TD]
[TD]DR[/TD]
[TD]1866[/TD]
[/TR]
[/TABLE]

Ryzen Series CPUs:[TABLE="class: Table, width: 979"]
[TR]
[TH="colspan: 4, align: center"]UDIMM Memory Slot[/TH]
[TH="align: center"]Frequency(MHZ)[/TH]
[/TR]
[TR]
[TH]A1[/TH]
[TH="align: center"]A2[/TH]
[TH="width: 20%, align: center"]B1[/TH]
[TH="width: 20%, align: center"]B2[/TH]
[/TR]
[TR]
[TD]-[/TD]
[TD]SR[/TD]
[TD]-[/TD]
[TD]-[/TD]
[TD]2667[/TD]
[/TR]
[TR]
[TD]-[/TD]
[TD]DR[/TD]
[TD]-[/TD]
[TD]-[/TD]
[TD]2667[/TD]
[/TR]
[TR]
[TD]-[/TD]
[TD]SR[/TD]
[TD]-[/TD]
[TD]SR[/TD]
[TD]2667[/TD]
[/TR]
[TR]
[TD]-[/TD]
[TD]DR[/TD]
[TD]-[/TD]
[TD]DR[/TD]
[TD]2400-2667[/TD]
[/TR]
[TR]
[TD]SR[/TD]
[TD]SR[/TD]
[TD]SR[/TD]
[TD]SR[/TD]
[TD]2133-2400[/TD]
[/TR]
[TR]
[TD]SR/DR[/TD]
[TD]DR[/TD]
[TD]SR/DR[/TD]
[TD]DR[/TD]
[TD]1866-2133[/TD]
[/TR]
[/TABLE]


SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label
DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

[COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR]Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows[SUP]®[/SUP] 32-bit OS. For Windows[SUP]®[/SUP] 64-bit OS with 64-bit CPU, there is no such limitation.[/COLOR]
[/B]
[*][COLOR=#FFFFFF][B]BIOS[/B][/COLOR]
[B]- 128Mb AMI UEFI Legal BIOS with multilingual GUI support
- Supports "Plug and Play"
- ACPI 5.1 compliance wake up events
- Supports jumperfree
- SMBIOS 2.3 support
- DRAM Voltage multi-adjustment[/B]
[*][COLOR=#FFFFFF][B]Graphics[/B][/COLOR]
[B]- Integrated AMD Radeon™ R7/R5 Series Graphics in A-series APU
- DirectX 12, Pixel Shader 5.0
- Max. shared memory 2GB
- Three graphics output options: D-Sub, DVI-D and HDMI
- Supports Triple Monitor
- Supports HDMI with max. resolution up to 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
- Supports DVI-D with max. resolution up to 1920x1200 @ 60Hz
- Supports D-Sub with max. resolution up to 1920x1200 @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI Port (Compliant HDMI monitor is required)
- Supports HDCP with DVI-D and HDMI Ports
- Supports Full HD 1080p Blu-ray (BD) playback with DVI-D and HDMI Ports[/B]
[*][COLOR=#FFFFFF][B]Audio[/B][/COLOR]
[B]- 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)[COLOR=red][FONT=inherit]*[/FONT][/COLOR]
- Premium Blu-ray Audio support
- Supports Surge Protection
- ELNA Audio Caps
- PCB Isolate Shielding
- Individual PCB Layers for R/L Audio Channel
- Supports Creative Sound Blaster™ Cinema 3

[COLOR=#AAAAAA][COLOR=red][FONT=inherit]*[/FONT][/COLOR]To configure 7.1 CH HD Audio, it is required to use an HD front panel audio module and enable the multi-channel audio feature through the audio driver.[/COLOR]
[/B]
[*][COLOR=#FFFFFF][B]LAN[/B][/COLOR]
[B]- PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111GR
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports LAN Cable Detection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE[/B]
[*][COLOR=#FFFFFF][B]Slots[/B][/COLOR]
[B]- 1 x PCI Express 3.0 x16 Slot (PCIE2: x16 mode)[COLOR=red][FONT=inherit]*[/FONT][/COLOR]
- 1 x PCI Express 3.0 x16 Slot (PCIE4: x4 mode)[COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR]
- 4 x PCI Express 2.0 x1 Slots

[COLOR=#AAAAAA][COLOR=red][FONT=inherit]*[/FONT][/COLOR]Supports NVMe SSD as boot disks
AMD Ryzen series CPUs support PCIE2: x16 mode
AMD 7[SUP]th[/SUP] A-Series APUs support PCIE2: x8 mode

[COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR]AMD Ryzen series CPUs support PCIE4: x4 mode
AMD 7[SUP]th[/SUP] A-Series APUs support PCIE4: x2 mode
If M2_1 is occupied, PCIE4 will be disabled.[/COLOR]
[/B]
[*][COLOR=#FFFFFF][B]Storage[/B][/COLOR]
[B]- 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug[COLOR=red][FONT=inherit]*[/FONT][/COLOR]
- 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
- 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (with Ryzen Series CPU) or Gen3 x2 (16 Gb/s) (with A-Series APU)[COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR]
- 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module[COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR]

[COLOR=#AAAAAA][COLOR=red][FONT=inherit]*[/FONT][/COLOR]M2_2 and SATA3_3 share lanes. If either one of them is in use, the other one will be disabled.

[COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR]If M2_1 is occupied, PCIE4 will be disabled.
Supports NVMe SSD as boot disks
Supports ASRock U.2 Kit[/COLOR]
[/B]
[*][COLOR=#FFFFFF][B]Connector[/B][/COLOR]
[B]- 1 x COM Port Header
- 1 x TPM Header
- 1 x Power LED and Speaker Header
- 1 x RGB LED Header[COLOR=red][FONT=inherit]*[/FONT][/COLOR]
- 1 x AMD Fan LED Header
- 1 x CPU Fan Connector (4-pin)[COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR]
- 3 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)[COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR]
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector
- 1 x Front Panel Audio Connector
- 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
- 1 x USB 3.0 Header (Supports 2 USB 3.0 ports) (Supports ESD Protection)

[COLOR=#AAAAAA][COLOR=red][FONT=inherit]*[/FONT][/COLOR]Supports up to 12V/3A, 36W LED Strip

[COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR]The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

[COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR]CHA_FAN2 and CHA_FAN3 can auto detect if 3-pin or 4-pin fan is in use.[/COLOR]
[/B]
[*][COLOR=#FFFFFF][B]Rear Panel I/O[/B][/COLOR]
[B]- 1 x PS/2 Mouse/Keyboard Port
- 1 x D-Sub Port
- 1 x DVI-D Port
- 1 x HDMI Port
- 2 x USB 2.0 Ports (Supports ESD Protection)[COLOR=red][FONT=inherit]*[/FONT][/COLOR] 1 x Fatal1ty Mouse Port (USB 2.0) is included
- 1 x USB 3.0 Type-C Port (Supports ESD Protection)
- 5 x USB 3.0 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Line in / Front Speaker / Microphone[/B]
[*][COLOR=#FFFFFF][B]Software and UEFI[/B][/COLOR]
[B]Software
- ASRock RGB LED
- ASRock Key Master
- ASRock APP Charger
- ASRock XFast LAN[COLOR=red][FONT=inherit]*[/FONT][/COLOR]
[B]UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Crashless BIOS
- ASRock Easy RAID Installer

[COLOR=#AAAAAA][COLOR=red][FONT=inherit]*[/FONT][/COLOR]These utilities can be downloaded from ASRock Live Update & APP Shop.[/COLOR]
[/B][/B]
[*][COLOR=#FFFFFF][B]Support CD[/B][/COLOR]
[B]- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar[/B]
[*][COLOR=#FFFFFF][B]Accessories[/B][/COLOR]
[B]- Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables
- 2 x Screws for M.2 Sockets[/B]
[*][COLOR=#FFFFFF][B]Hardware Monitor[/B][/COLOR]
[B]- CPU/Chassis temperature sensing
- CPU/Chassis Fan Tachometer
- CPU/Chassis Quiet Fan
- CPU/Chassis Fan multi-speed control
- Voltage monitoring: +12V, +5V, +3.3V, Vcore[/B]
[*][COLOR=#FFFFFF][B]Form Factor[/B][/COLOR]
[B]- ATX Form Factor: 12.0-in x 8.8-in, 30.5 cm x 22.4 cm
- Solid Capacitor design[/B]
[/LIST]

CPU Kühler Kompatibilität:





RAM Kompatibilität:
- Corsair CMK32GX4M2A2400C14 Vengeance LPX 32GB
- Corsair CMK16GX4M2B3000C15 Vengeance LPX 16GB


QVL Liste von Asrock

Link zur Hersteller Seite

Preise


BIOS Versionen:
3.20: 1.Update AGESA to 1.0.0.6b. No memory ABL(AGESA Boot Loader) or training changes.
2.Add setup options to select SMART fan temperature source. Change default to monitor external CPU temperature.
3.With JEDEC 2666MHz DDR4 module, default set DDR4 frequency to 2666MHz. Test with SANMAX SMD4-U8G48MH-26VR and SMD4-U16G48MH-26VR.
PS1. Windows update is available for version P3.00 or later.
3.00: Update AGESA to 1.0.0.6a
2.60: Update AGESA to 1.0.0.6.
2.50: Update Agesa Version string "SummitPI-AM4 1.0.0.4a"
2.22: Improve ASMedia SATA port compatibility for Windows 7. (BETA Version)
2.20 : 1.Ryzen 5 ready. 2.Support DDR4 Voltage control in Ryzen Master. 3.Precision Boost - Adjusts clock speeds in 25MHz increments in BIOS setup.
1.44 : Add CPU Voltage item in BIOS setup. (BETA Version)
1.43 : 1.Add DRAM timing item in OC Tweaker. 2.Add CPU Voltage item in OC Tweaker. ( BETA Version )
1.42 : 1.Improve XMP DRAM compatibility. 2.Add Simultaneous Multi-Threading(SMT) item in BIOS setup. ( BETA Version )
1.41 : Add Enable RGB LED option. ( BETA Version )
1.40 : 1.Add Instant flash function. 2.Add "CPU Frequency Multiplier Change" item.

--------------------------------------------------------------------------------------------------------------------------------------------------------------

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Ich hätte da auch mal ein kleines Problem , vielleicht kann mir jemand weiterhelfen.

Ich habe das AB350M Pro4 zusammen mit einem R3-1200 gekauft und bin im grunde zufrieden , dieser lässt sich gut takten ~4 Ghz @ 1.2V (nicht ganz stabil weil noch stock Kühler) aber habe diesen weil ich keine ansprüche habe momentan auf 3.6Ghz getaktet , das Problem ist nur das die Cpu sich zwar runtertaktet die Spannung aber dauerhaft oben bleibt ? (~1.18V)
Ich hab irgendwie alles mögliche Probiert es ist auch das aktuelle Bios drauf 4.5 jedoch bleibt die Spannung oben - jetzt habe ich weil ich es als verschwendung angesehen habe die Spannung manuel auf 1V gestellt auf 3.6 Ghz jedoch ändert sich dennoch nichts - Sie ist wie festgenagelt.
Kann jemand weiterhelfen oder weiß einen tipp was ich noch unternehmen könnte ? Energieplan ist Ausbalanciert (win7)

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hast via P-States übertaktet und dann auch nur den P0?
Dann sollte sich die Spannung mit dem Takt senken.

Danke für den tipp Schori , aber ich denke ich habe "das" Problem finden können ... ich hatte quasi alle Komponenten nach einander getausch bis auf das Netzteil weil das System ständig abstützt und wenn es nicht abstützt dann lässt es sich nicht neustarten , das heißt der Pc fährt nach dem neustart nicht mehr hoch , ich muss also den Stecker ziehen und kurz warten... warum auch immer.
Ich musste feststellen das es wohl an der Soundkarte liegt das die Spannung sich nicht absenkt - Karte rauß und die Spannung fällt bei 1,5 Ghz auf 0,4xx Volt runter , soweit so gut , Karte wieder rein und das gleiche Problem - aber das soll jetzt erstmal meine Sorge nicht sein , das primäre Problem liegt daran das System stabil zum laufen zu bringen . Also Musik an (aimp über die Asus stx ) Spiel zum Auslasten an (beam.ng drive) und Vsync aus , nach ca 10 min sofern ich mal kurz auf den Deskop switchen möchte umd die Temps auszulesen schmiert das System gerade bei umschalten ab und das jedes Mal - Grafikkarten lüfter dreht dann voll auf der Rest geht aus und die Leistungsaufnahme liegt bei knapp 60w... Ich habe alle Treiber installiert im Energiesparmodus PCI von mittlere auf Energiesparmodus Aus gestellt (bei maximale stützt das System sofort ab) natürlich habe ich Prime ausprobiert über 1 stunde laufen lassen , decke aufs gehäuse geworfen damit es innen "schön" warm bleibt aber damit gibt kein Problem, Prime läuft ohne Probleme durch und sogar dabei Gpu Z Render test laufen lassen damit die Karte was zu tun hat (Leistungsaufnahme über 200W - R9 270) . Jetzt bin ich mit meinem Latein am ende und überlege ob ich das Board wieder zurückgebe da es für mich "unberechenbar" ist wann es mal läuft und wann nicht...
Kurz noch was anderes ich habe das aktuellste Bios draufgemacht 4.5 jedoch ist die UEFI version immernoch bei 1.0.0.0 ? soll das so sein ? oder muss ich das auch irgendwie updaten ?

turbocor3 schrieb:
Kurz noch was anderes ich habe das aktuellste Bios draufgemacht 4.5 jedoch ist die UEFI version immernoch bei 1.0.0.0 ? soll das so sein ? oder muss ich das auch irgendwie updaten ?
Zum Vergrößern anklicken....

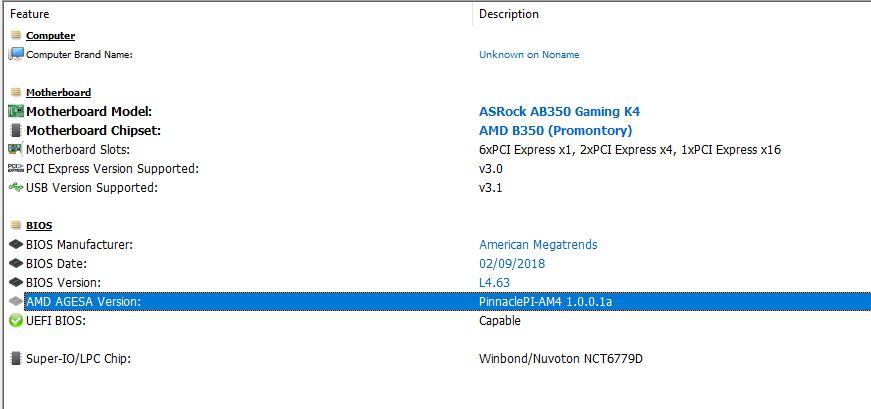

Das steht für: AGESA PinnaclePI-AM4 1.0.0.0
Warum da wieder von vorne gezählt wird, weiss wohl nur AMD/Asrock...

Ich dachte auch, es müsse mit AGESA 1.0.0.7 weiter gehen.

Weiß einer warum man immer zuerst auf das Bridged Bios zurück muss? AsRock bleibt dabei und schreibt mir das man zuerst auf das Bridge Bios geht dann z.B. das 4.60.

Thaddel schrieb:
Weiß einer warum man immer zuerst auf das Bridged Bios zurück muss? AsRock bleibt dabei und schreibt mir das man zuerst auf das Bridge Bios geht dann z.B. das 4.60.
Zum Vergrößern anklicken....

Du musst nicht erst wieder auf 3.40 zurück, wenn du bereits 4.40+ drauf hast. Soll wohl der Sicherheit dienen, damit die Leute, die seit drölfzig Monaten (3.30 und niedriger) nicht mehr geupdatet haben, nicht einfach das neuste BIOS draufklatschen.

Man kann nun übrigens komfortabel direkt in der OC Tweaker Übersicht den Clock Speed / V-Core einstellen, allerdings wird dann nicht mehr runtergetaktet...

Zuletzt bearbeitet:
@JZ

Zunächst Danke für dein Video, hat mich mit meinem Pro4 weitergebracht.

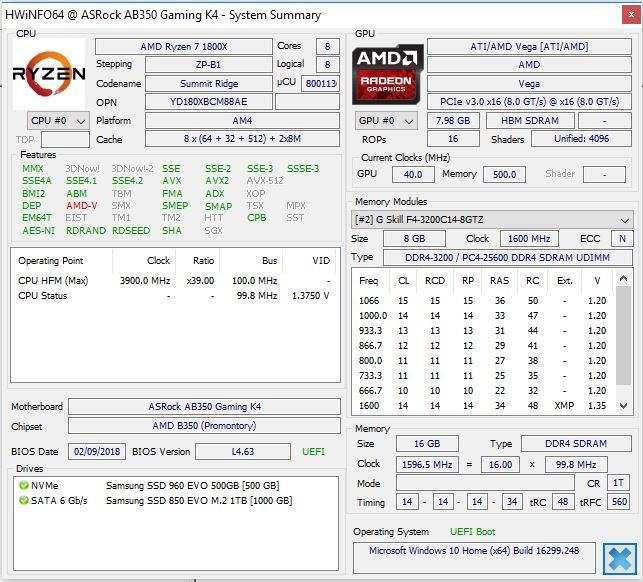

HW Info liest bei mir aus, dass sich der V-Core nicht ändert, trotz Downclock auf P1/2.
Frage: Wird hier falsch ausgelesen oder senkt er die Spannung tatsächlich nicht?

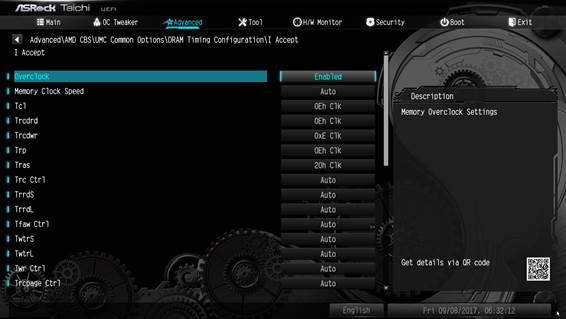

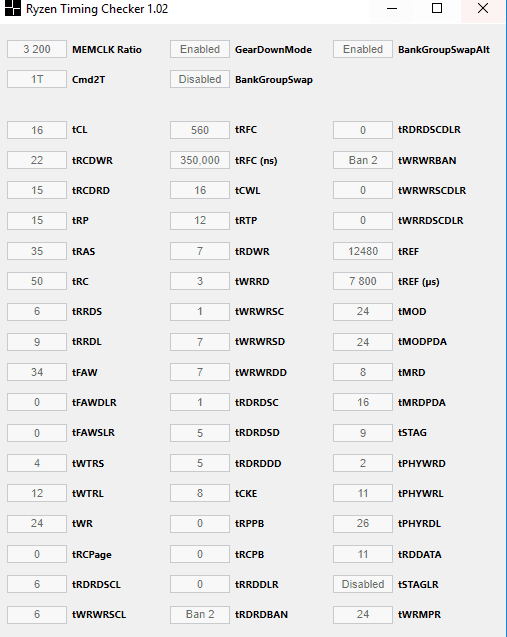

DRAM Config bringt mich zum verzweifeln:
Samsung B-Die Dual-Rank
Ziel: 16-15-15-15-35-50

16 ist easy, geht aus deinem Video hervor "10h".
15 = "0xF"; gehe zum nächsten Punkt gibt es "0xF" nicht mehr, sondern lediglich "0Fh" direkt über "10h"
Dachte mir "naja, F ist F". Leider bootet er dann nichtmehr.

Kannst du mir bitte erklären wieso sich die Hex-Werte unterscheiden und für 15 bspw. nicht gleich bleiben?

Rückmeldung zu "SOC Overblock VID" gibts keine oder? Würde mich echt mal interessieren, ob man damit die SoC Voltage ändern kann.. allerdings sind hier leider keine Werte definiert und einfach mal raten will ich auch nicht..

Übers BIOS bei der Board-Serie (AB350) leider nicht vorgesehen, dann evt. nur mit dem Ryzen Tool von AMD :/

JZ_ schrieb:
[Sammelthread] Asrock AB350 Gaming-ITX/ac | X370 Gaming-ITX/ac - Seite 40
Zum Vergrößern anklicken....

Ich muss leider revidieren.
Auf "Auto" schmeißt er mir einen 22er Wert in die trcdwr. :heul:


Noch irgendwelche Ideen?

Zuletzt bearbeitet:
Wo ist das Problem ? Da haben wir leider keinen Einfluß drauf, weil es das AMD CBS Modul ist und AMD scheint es nicht zu unterstützen :/

Hast du schon mal eine andere Takt probiert ?

rushen schrieb:
Du musst nicht erst wieder auf 3.40 zurück, wenn du bereits 4.40+ drauf hast. Soll wohl der Sicherheit dienen, damit die Leute, die seit drölfzig Monaten (3.30 und niedriger) nicht mehr geupdatet haben, nicht einfach das neuste BIOS draufklatschen.

Man kann nun übrigens komfortabel direkt in der OC Tweaker Übersicht den Clock Speed / V-Core einstellen, allerdings wird dann nicht mehr runtergetaktet...
Zum Vergrößern anklicken....

Beim Fatal1ty AB350 Gaming K4 sind auf der Website alle anderen Biose außer dem 4.60 verschwunden. Kann mich auch noch daran das dieses Bridge Bios für alle <= 3.30 notwendig war. Nun nicht mehr ? Schon eigenartig....


Update: Nun sind auf der Website wieder allle Biose zu sehen

Zuletzt bearbeitet:
rushen schrieb:
Ich muss leider revidieren.
Auf "Auto" schmeißt er mir einen 22er Wert in die trcdwr. :heul:

Anhang anzeigen 425967

Noch irgendwelche Ideen?
Zum Vergrößern anklicken....
Hatte mich ja mit Taiwan in Verbindung gesetzt und ich haben jetzt die Bestätigung, dass bei Trcdwr bei AMD ein wenig anders läuft. Siehe das Screen mit der Timing Einstellung 14-14-14-14-32


0XA Clk =0AH
0XB Clk =0BH
0XC Clk =0CH
0XD Clk =0DH
0XE Clk =0EH
0XF Clk =0FH

JZ_ schrieb:
Hatte mich ja mit Taiwan in Verbindung gesetzt und ich haben jetzt die Bestätigung, dass bei Trcdwr bei AMD ein wenig anders läuft. Siehe das Screen mit der Timing Einstellung 14-14-14-14-32

Anhang anzeigen 426169

0XA Clk =0AH
0XB Clk =0BH
0XC Clk =0CH
0XD Clk =0DH
0XE Clk =0EH
0XF Clk =0FH
Zum Vergrößern anklicken....

Wow! Top Support von euch!! :hail:

Gleich heute Abend mal ausprobieren ^^

Habe heute es mal gewagt und habe das Beta Bios 4.63 auf mein ASRock AB350 Gaming K4 geflasht.

CPU Takt (3.9GHz) und RAM (XMP3200CL14) wurden anstandslos vom Bios übernommen. Zum testen mal 1h PUBG gespielt und keinerlei Probleme.


Agesa:
AMD AGESA Version: PinnaclePI-AM4 1.0.0.1a
Zum Vergrößern anklicken....

Zuletzt bearbeitet:
Habe ein merkwürdiges Problem mit dem AB350M Pro4. Grafikkarte AMD HD6950, Prozessor AMD X4 950, 128 GB SSD ADATA S900, 2x4GB Adata DDR4 und ein Xilence 700W Netzteil.
Alles funktionierte nach Zusammenbau und Installation von Win 10 Pro einwandfrei. Am nächsten Tag bootete ich den Rechner und bekam nur noch 5x Beep, kein Bildsignal. Soll nach Fehlerliste des BIOS ein CPU-Fehler sein. Ist aber ne Falschmeldung, Ursache in die die GPU. Also ne alte Geforce 9500 eingebaut. PC läuft wieder. HD6950 wieder rein, geht wieder nicht. 5x beep. Andere PSU probiert, anderen Slot, Powerversorgung alternativ über Adapter von HD-Steckern, nichts :(
Jetzt die HD6950 in einen Intel-PC eingebaut und oh Wunder: es läuft. Karte zurück auf das Asrock: wieder nix.
Gibt es hier ein bekanntes Kompatibilitätsproblem? Ich bekomme mit dem Asrock Board einfach die HD6950 nicht zum laufen, nicht mal ins BIOS komme ich, da konsequent kein Bild, während sie in einem anderen Rechner läuft. Neuestes BIOS 4.60 ist drauf.
Hat wer ne Idee?

---- Update 28.02.18 ---------
Gestern habe ich eine interessante Entdeckung gemacht. Es scheint etwas mit dem Zusammenspiel Mainboard, RAM und Grafikkarte zu tun zu haben. Ich habe mal ein Speicherriegel rausgenommen und plötzlich lieferte die HD6950 wieder ein Bild. Riegel wieder rein: Fehler. Riegel wieder raus und mit dem anderen getauscht: 3xBeep, kein Bild. Wieder zurück getauscht: 3xBeep, kein Bild. Am Ende lief es mit dem RAM dann trotzdem nicht mehr. Habe dann wieder die Nvidia GT9500 eingebaut und beide Speicherriegel reingesteckt. Bild war wieder da. Dann habe ich über Windows-Boardmittel ein RAM-Check gemacht (mdsched) und danach nochmal ne Stunde Prime95 mit Fokus RAM. Keine Fehler.

Unter dem Strich bin ich von dem Board nicht sehr begeistert. Neben den Zickereien mit RAM und Grafik dauert es auch noch 40 Sekunden, bis überhaupt mal ein Bild kommt. Scheint aber bei den AM4-Boards normal zu sein und bei ASRock steht auch in der FAQ, dass eine Bootzeit von 30-45 Sekunden normal sei. Meinen Intelrechner habe ich in der Zeit schon wieder runter gefahren ;)

Zuletzt bearbeitet:
Hallo ich habe seid Montag das 350m 4pro und ein kleines Problem. Ich bekomme im. BIOS meine M2 ssd nicht angezeigt und kann sie dadurch nicht als Bootlaufwerk nutzen, BIOS ist das aktuelle 4.50 und als CPU ist der 2200G drauf.
Ist es normal das der Bootvorgang über 2 Minuten in Anspruch nimmt oder liegt hier ein Defekt vor und ich sollte es umtauschen?

Gesendet von meinem ONEPLUS A3003 mit Tapatalk

Optikks schrieb:
... BIOS ist das aktuelle 4.50 und als CPU ist der 2200G drauf.
Ist es normal das der Bootvorgang über 2 Minuten in Anspruch nimmt oder liegt hier ein Defekt vor und ich sollte es umtauschen?
Zum Vergrößern anklicken....

Aktuell ist für das AB350M Pro4 das BIOS 4.60 (4.50 wird garnicht angeboten, wurde also evtl. zurück gezogen!). Das würde ich erstmal flashen.
Das Booten von M.2 dauert immer länger als von SSD, da die Initialisierung aufwändiger ist. Aber 2 Minuten sind schon inakzeptabel.

Zuletzt bearbeitet:
Hogend schrieb:
Aktuell ist für das AB350M Pro4 das BIOS 4.60 (4.50 wird garnicht angeboten, wurde also evtl. zurück gezogen!). Das würde ich erstmal flashen.
Das Booten von M.2 dauert immer länger als von SSD, da die Initialisierung aufwändiger ist. Aber 2 Minuten sind schon inakzeptabel.
Zum Vergrößern anklicken....
Ich würde ja gern von der M2 booten aber ich kann Windows darauf nicht installieren da sie im BIOS nicht angezeigt wird.
Ich schaue mal wenn ich zuhause bin aber ich meine ich hab das 4.50 drauf, mindfactory hatte es mir draufgezogen damit meine Apu überhaupt drauf läuft

Edit
Eben mal auf der asrock Seite geguckt und für mein Board ist das 4.50 das aktuelle, es gibt noch ein beta 4.63

Zuletzt bearbeitet:
Wo hast du die M2 SSD verbaut? Am CPU nahen oder am unteren?

Ich hatte mir ausversehen eine M2 SATA3 SSD gekauft die ich im oberen verbaut hatte was da nicht ging, funktionierte dafür am unteren.

Ich habe das AB350M Pro4 und da wird das 4.50 als das aktuellste angezeigt.

Ich hab die M2 im oberen also PCIe slot eingesteckt. Im Windows Betrieb wird sie mir ja auch angezeigt nur halt im BIOS nicht

Gesendet von meinem ONEPLUS A3003 mit Tapatalk

Um welche M2.SSD handelt es sich denn?
Hast du das Uefi mal mit F9 resetet?
Evtl. ist im Bios irgendwo etwas falsch eingestellt und der PCIe M2. Slot wird geteilt.
Mach mal einen Speedtest mit deiner SSD ob sie den die volle Leistung bringt.

Optikks schrieb:
Ich habe das AB350M Pro4 und da wird das 4.50 als das aktuellste angezeigt.
Zum Vergrößern anklicken....

Ups, sorry war mein Fehler. Hatte das "M" beim Googeln vergessen. D.h. aber auch, dass ich das falsche BIOS auf mein Board geladen habe :fresse:

Muss ich heute Abend mal korrigieren. Bin mal gespannt, ob sich dann mein Grafikkartenproblem löst.
-> gerade geprüft, ich habe doch das AB350 Pro4, also ohne "M". Ein falsches BIOS kann man nicht laden, das wird über die ID vorher geprüft.

Danke für den Hinweis ;)

Zuletzt bearbeitet:
Schori schrieb:
Um welche M2.SSD handelt es sich denn?
Hast du das Uefi mal mit F9 resetet?
Evtl. ist im Bios irgendwo etwas falsch eingestellt und der PCIe M2. Slot wird geteilt.
Mach mal einen Speedtest mit deiner SSD ob sie den die volle Leistung bringt.
Zum Vergrößern anklicken....
Es ist eine Intel p600
Das mit speedtest ist eine gute Idee, eben mal gemacht und sie liest ganz normal mit rund 1300 und schreibt mit 540 also funktioniert sie schon ordnungsgemäß. Hätte sie halt gern als Systemplatte
Hogend schrieb:
Ups, sorry war mein Fehler. Hatte das "M" beim Googeln vergessen. D.h. aber auch, dass ich das falsche BIOS auf mein Board geladen habe :fresse:

Muss ich heute Abend mal korrigieren. Bin mal gespannt, ob sich dann mein Grafikkartenproblem löst.

Danke für den Hinweis ;)
Zum Vergrößern anklicken....
Kann ja mal passieren, bei derart ähnlichen Namen fällt es kaum auf wenn da mal ein Buchstabe nicht dabei ist.

Gesendet von meinem ONEPLUS A3003 mit Tapatalk

Wie sieht denn dein Uefi aus?

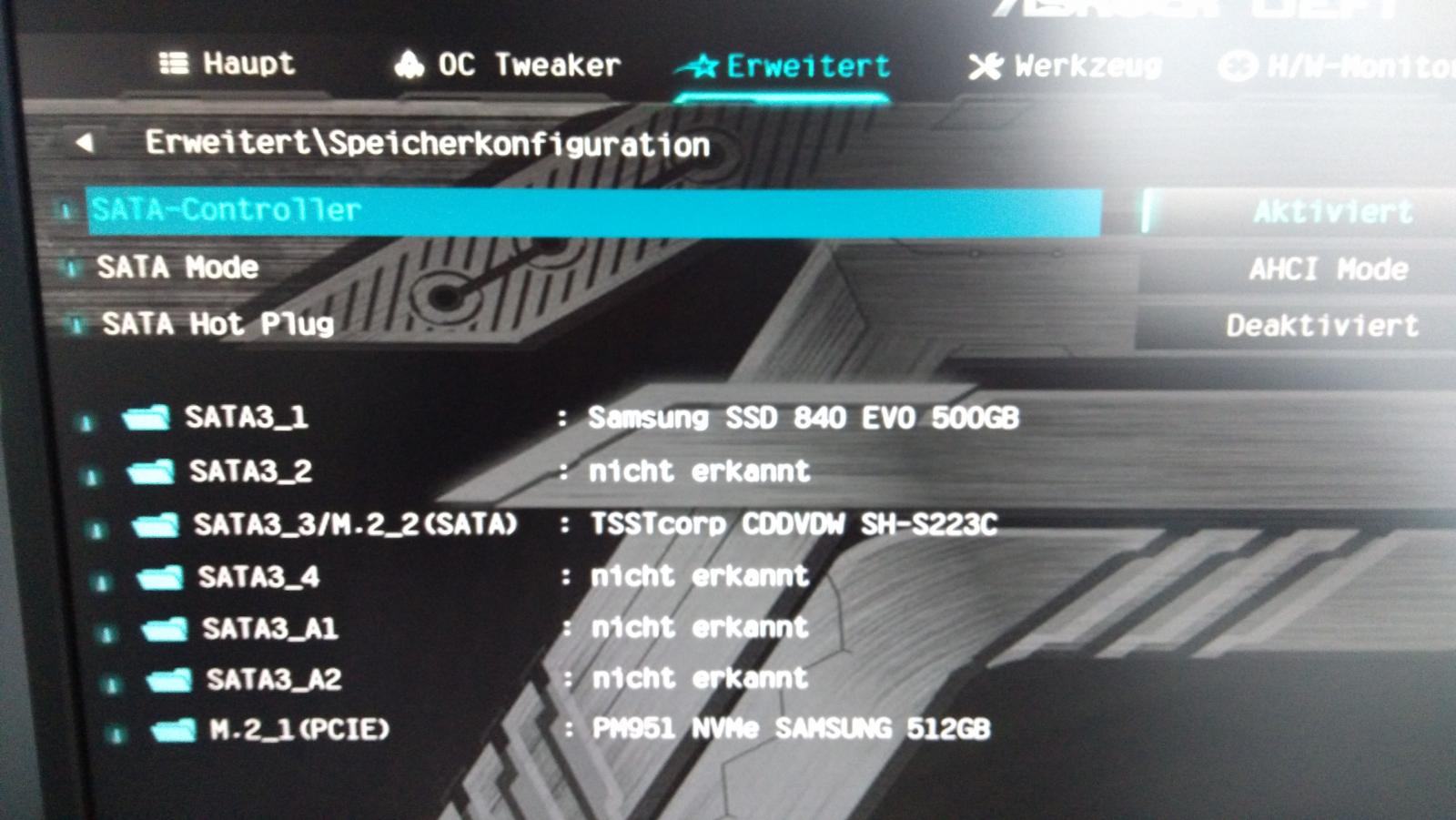

bei meinem AB350 Pro4 (der große Bruder) sieht das laufwerksmenü so aus.
Sry für das schlechte Bild. :fresse:


Anmelden, um zu antworten.

Ähnliche Themen

D
  • Artikel
[Sammelthread] ASRock A620I Lightning WiFi
2
Antworten
38
Aufrufe
9K
FM4E
FM4E
B
Zusätzliche SSD einbauen - Funktioniert das?
Antworten
2
Aufrufe
712
Blue_Ewok
B
L
laptop aufrüsten, möglich&sinnvoll?!
Antworten
7
Aufrufe
438
passat3233
P
M
Verständnisfrage zu M.2 "and SATA modes"
Antworten
6
Aufrufe
1K
Holt
Holt
Delgado
NVME auf Adapter in mit x4 angebundenen PCIe x16-Slots - Gigabyte Z370 HD3
Antworten
8
Aufrufe
1K
Holt
Holt
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
