^^ASROCK Z77E-ITX
Rückblick:
Das Asock Z77E-ITX ist der Nachfolger vom Asrock Z68M-ITX, welches nicht in allen Bereichen punkten konnte.
Größtes Manko waren die nicht gekühlten Spannungswandler, denn diese wurden sehr heißt und machten ein OC über 4,4 Ghz unmöglich. Dies versucht das Nachfolgermodell besser zu machen. Die Spannungswanlder sind mit Kühlrippen versehen und ebenbürdig zu denen der großen OC Boards der Extreme Gen Serie.
___________________________________________
Ausstattung:
Sockel 1155
Chipsatz Intel® Z77 Express
Sound Chip Realtek ALC898
Steckplätze: 1x PCIe x16, 1x Mini PCIe
BIOS: AMI 64 MBit UEFI
Speicher: maximal 16.0 GB DDR3
Anschlüsse: 1x PS/2-Tastatur
1x RJ45
4x USB 3.0
2x USB 2.0
1x eSATA
2x WLAN
1x HDMI
1x DVI
1x DisplayPort
3x Line-Out
1x Line-In
1x Mikrofon
1x Optical Audio
Anschlüsse intern:
1x PCIe 3.0 16x
USB 3.0
4x SATA
2x MiniPCIe
2x 4-polig PWM Lüfter
RAID Levels: 0, 1, 5, JBOD, 0+1
___________________________________________
Fotos:
___________________________________________
Infos:
Bios:
Neues Bios Verfügbar Vers. 1.10
Download link Vers 1.0
Version | Änderungen
----------------------------------------------------------------------------------------------
1.10 | Improve USB compatibility, Add Dehumidifier Function, Update CPU code.
1.00 | First released
----------------------------------------------------------------------------------------------
Fan-Anschlüsse:
Am SysFan lassen sich 3PIn Lüfter via SpeedFan regel
Am CPUFan lassen sich nur 4 Pin Lüfter via SpeedFan regel
Bootdauer:
Extrem schnelle Bootzeit!
Zum Vergleich Bootzeit mit einem Asus Maximus Z68 Gene vom Drücken des Powerknopfs bis zum fertig gestarteten Windows 7.
HDD ist eine Crucial M4 64GB!
Asus Z68 GENE Z = 40s
Asrock Z77E ITX = 24s
Spannungswandler:
Bei längerem OC werden die Spannungswandler sehr warm.
Meine werden mit einem 4Pin 80mm Lüfter gekühlt welcher via Speedfan geregelt wird.
Vorteile bei OC werden gerade getestet.
___________________________________________
How-To:
Overclocking:
So einfach kann OC sein (Als Beispiel mit einem 2700k @ 4400:
1. Multiplikator auf 44
2. Long Max Power Duration= 160W & Short Max Power Duration= 180W
3. Vcore im Offsetmodus = +0,xxxV anheben (bei mit +0,055V)
4. Prime Custum Run mit FFTs in Place 1,5 Stunden
Hab jetzt noch einen 3570k getestet der läuf auf dem Board mit 1,176 Primestable
Und noch einen 2500k getestet 5000Mhz @ 1,352v. Ist das erste ITX Board was ich mit einer cpu über 5ghz primestable sehe
Backplate Montage:
Leider erwies sich die Backplatemontage etwas kniffelig. Bedingt durch die kleine Bauweise, liegen viele SMD-Bauteile und der MINI-PCIe-Anschluss nahe der Montagelöcher des CPU-Kühlers.
Nur sehr große Backplates für mehrere Sockel (bei mir z.B. 775, 1366, 1155) und die eine große auflagefläche um die 4 Löcher haben müssten betroffen sein. Kühler ohne Backplates passen natürlich auf anhieb.
Aber mit ein bisschen Pfeilarbeit an der Plastikbackplate passt alles perfekt.
Mit etwas Handweklichem Geschick sieht das Ergebnis dann so aus:
FAZIT: Ich habe das Board nun seit einem Jahr und 4 Tagen und bin immernoch vollstens zufrieden. Das Asus und das Evga Z77 Board können preisleistungstechnisch dem Asrock nicht das Wasser reichen und in Punkto OC kann nur das Asus mithalten. Regelmäßig erscheinen Biosupdates also ist man in Punkto Support bestens versorgt. Meine Cpu läuft immernoch bei 4x4,8Ghz unter last also ist in Bezug auf Langzeitoverclocking auch nichts zu beanstanden. Ich wünsche noch allen viel Spass mit dem kleinen Muskelprotz.
______________________________________________________________
Noctua NH-L9i passt!:
Laut Noctua soll der Noctua NH-L9i nicht passen mit dieser kleinen Anleitung passt er auch ohne dass man den Kühler einschneiden muss:
Das Problem ist dieser Kondensator auf dem Board:
Wenn man den Kühler Probeweise auflegt, sieht man das der Kühler minimal auf dem Kondensator aufliegt. Wäre er 3mm kürzer würde alles passen. Bedeutet:
>> Wir benötigen weitere 3mm <<
Der Kühler hat 2 Bleche zur Befestigung des Lüfters. Bei einem der Bleche ist ein großer Abstand zwischen diesem und der nächsten Lamellenreihe zu sehen.
Daher lösen wir die Halterung auf dieser Seite durch das herausdrehen der Schraube:
>> Lösen der Halterung auf der richtigen Seite <<
Nun passter der Kühler ganz knapp auf den Sockel, wenn die Seite des Kühlers, mit der entfernten Halterung zum Kondensator zeigt. Zur Sicherheit sollte noch ein kleines Stück Papier zwischen Kondensator und Kühler geklemmt werden.
Der Lüfter kann zwar nur noch mit 2 Schrauben fixiert werden, hält aber immer noch super fest und wir mussten den Kühler nicht mit einem Dremel bearbeiten.
Rückblick:
Das Asock Z77E-ITX ist der Nachfolger vom Asrock Z68M-ITX, welches nicht in allen Bereichen punkten konnte.
Größtes Manko waren die nicht gekühlten Spannungswandler, denn diese wurden sehr heißt und machten ein OC über 4,4 Ghz unmöglich. Dies versucht das Nachfolgermodell besser zu machen. Die Spannungswanlder sind mit Kühlrippen versehen und ebenbürdig zu denen der großen OC Boards der Extreme Gen Serie.
___________________________________________
Ausstattung:
Sockel 1155
Chipsatz Intel® Z77 Express
Sound Chip Realtek ALC898
Steckplätze: 1x PCIe x16, 1x Mini PCIe
BIOS: AMI 64 MBit UEFI
Speicher: maximal 16.0 GB DDR3
Anschlüsse: 1x PS/2-Tastatur
1x RJ45
4x USB 3.0
2x USB 2.0
1x eSATA
2x WLAN
1x HDMI
1x DVI
1x DisplayPort
3x Line-Out
1x Line-In
1x Mikrofon
1x Optical Audio
Anschlüsse intern:
1x PCIe 3.0 16x
USB 3.0
4x SATA
2x MiniPCIe
2x 4-polig PWM Lüfter
RAID Levels: 0, 1, 5, JBOD, 0+1
___________________________________________
Fotos:
___________________________________________
Infos:
Bios:
Neues Bios Verfügbar Vers. 1.10
Download link Vers 1.0
Version | Änderungen
----------------------------------------------------------------------------------------------
1.10 | Improve USB compatibility, Add Dehumidifier Function, Update CPU code.
1.00 | First released
----------------------------------------------------------------------------------------------
Fan-Anschlüsse:
Am SysFan lassen sich 3PIn Lüfter via SpeedFan regel
Am CPUFan lassen sich nur 4 Pin Lüfter via SpeedFan regel
Bootdauer:
Extrem schnelle Bootzeit!
Zum Vergleich Bootzeit mit einem Asus Maximus Z68 Gene vom Drücken des Powerknopfs bis zum fertig gestarteten Windows 7.
HDD ist eine Crucial M4 64GB!
Asus Z68 GENE Z = 40s
Asrock Z77E ITX = 24s
Spannungswandler:
Bei längerem OC werden die Spannungswandler sehr warm.
Meine werden mit einem 4Pin 80mm Lüfter gekühlt welcher via Speedfan geregelt wird.
Vorteile bei OC werden gerade getestet.
___________________________________________
How-To:
Overclocking:
So einfach kann OC sein (Als Beispiel mit einem 2700k @ 4400:
1. Multiplikator auf 44
2. Long Max Power Duration= 160W & Short Max Power Duration= 180W
3. Vcore im Offsetmodus = +0,xxxV anheben (bei mit +0,055V)
4. Prime Custum Run mit FFTs in Place 1,5 Stunden
Hab jetzt noch einen 3570k getestet der läuf auf dem Board mit 1,176 Primestable
Und noch einen 2500k getestet 5000Mhz @ 1,352v. Ist das erste ITX Board was ich mit einer cpu über 5ghz primestable sehe
Backplate Montage:
Leider erwies sich die Backplatemontage etwas kniffelig. Bedingt durch die kleine Bauweise, liegen viele SMD-Bauteile und der MINI-PCIe-Anschluss nahe der Montagelöcher des CPU-Kühlers.
Nur sehr große Backplates für mehrere Sockel (bei mir z.B. 775, 1366, 1155) und die eine große auflagefläche um die 4 Löcher haben müssten betroffen sein. Kühler ohne Backplates passen natürlich auf anhieb.
Aber mit ein bisschen Pfeilarbeit an der Plastikbackplate passt alles perfekt.
Mit etwas Handweklichem Geschick sieht das Ergebnis dann so aus:
FAZIT: Ich habe das Board nun seit einem Jahr und 4 Tagen und bin immernoch vollstens zufrieden. Das Asus und das Evga Z77 Board können preisleistungstechnisch dem Asrock nicht das Wasser reichen und in Punkto OC kann nur das Asus mithalten. Regelmäßig erscheinen Biosupdates also ist man in Punkto Support bestens versorgt. Meine Cpu läuft immernoch bei 4x4,8Ghz unter last also ist in Bezug auf Langzeitoverclocking auch nichts zu beanstanden. Ich wünsche noch allen viel Spass mit dem kleinen Muskelprotz.
______________________________________________________________
Noctua NH-L9i passt!:
Laut Noctua soll der Noctua NH-L9i nicht passen mit dieser kleinen Anleitung passt er auch ohne dass man den Kühler einschneiden muss:
Das Problem ist dieser Kondensator auf dem Board:
Wenn man den Kühler Probeweise auflegt, sieht man das der Kühler minimal auf dem Kondensator aufliegt. Wäre er 3mm kürzer würde alles passen. Bedeutet:
>> Wir benötigen weitere 3mm <<
Der Kühler hat 2 Bleche zur Befestigung des Lüfters. Bei einem der Bleche ist ein großer Abstand zwischen diesem und der nächsten Lamellenreihe zu sehen.
Daher lösen wir die Halterung auf dieser Seite durch das herausdrehen der Schraube:
>> Lösen der Halterung auf der richtigen Seite <<
Nun passter der Kühler ganz knapp auf den Sockel, wenn die Seite des Kühlers, mit der entfernten Halterung zum Kondensator zeigt. Zur Sicherheit sollte noch ein kleines Stück Papier zwischen Kondensator und Kühler geklemmt werden.
Der Lüfter kann zwar nur noch mit 2 Schrauben fixiert werden, hält aber immer noch super fest und wir mussten den Kühler nicht mit einem Dremel bearbeiten.
Zuletzt bearbeitet:

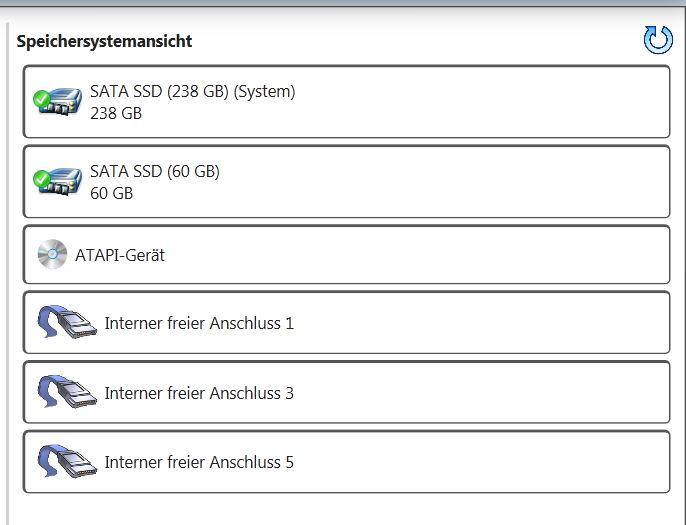

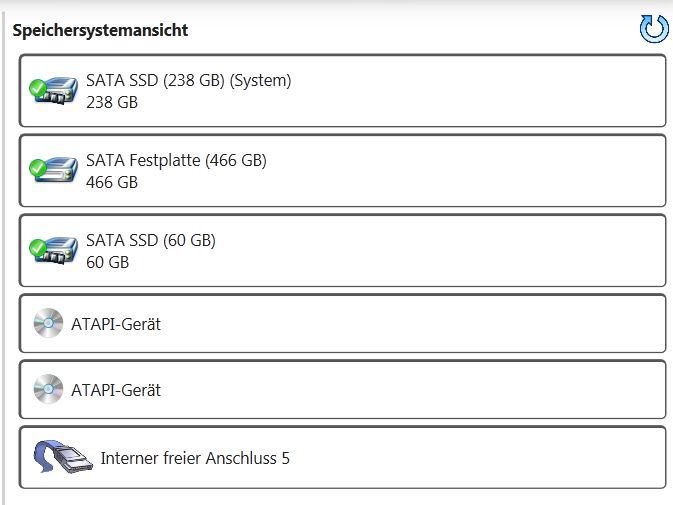

ich hab leider auch keine 4 laufwerke da um die s-ata slots voll zu belegen =/
