[Sammelthread] ASRocks Fatal1ty P67 Professional

[/url]http://[/IMG]

1.



   ASRock > Produkte > Fatal1ty P67 Professional




   *] Preise und Verfügbarkeit

   ASRock Fatal1ty P67 Professional, P67 (B3) (dual PC3-10667U DDR3) | Geizhals.at Deutschland
   ASRock Fatal1ty P67 Professional Sockel 1155 Mainboard: Mainboard Preisvergleich - Preise bei idealo.de



2. Spezifikationen

   Sockel

   1155 Sandy Bridge​

   Prozessor

   Intel® Core™ i7-2600K/2600​
   Intel® Core™ i5-2300-2500/2500K​
   Intel® Core™i3-2100-2120​

   Chipsatz

   Intel® P67 Express​

   Steckplätze

   2x PCI 32 Bit Steckplätze
   32 Bit 5 Volt 33 Mhz
   2x PCIe 2.0 x1
   3x PCIe 2.0 x16 /1x16 oder 2 x8/x8 ; PCIE5: x4​

   BIOS

   64Mb AMI UEFI Legal BIOS with GUI support
   - Supports "Plug and Play"
   - ACPI 1.1 Compliance Wake Up Events
   - Supports jumperfree
   - SMBIOS 2.3.1 Support
   - DRAM, PCH, CPU PLL, VTT, VCCSA Voltage Multi-adjustment
   ​

   Arbeitsspeicher

   Dual Channel DDR3 memory technology
   4 x DDR3 DIMM slots Max. 32GB
   Supports DDR3 2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory​
   Supports Intel® Extreme Memory Profile (XMP)​

   Audio

   7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)
   - Premium Blu-ray audio support
   - Supports THX TruStudio PRO™​

   LAN

   - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
   - Realtek RTL8111E
   - Supports Wake-On-LAN
   - Supports LAN Cable Detection
   - Supports Energy Efficient Ethernet 802.3az
   - Supports Dual LAN with Teaming function​

   SATA3

   2 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and "Hot Plug" functions
   - 4 x SATA3 6.0 Gb/s connectors by Marvell SE9120, support NCQ, AHCI and "Hot Plug" functions (SATA3_M4 connector is shared with eSATA3 port)​

   USB 3.0

   - 4 x Rear USB 3.0 ports by Etron EJ168A, support USB 1.0/2.0/3.0 up to 5Gb/s
   - 1 x Front USB 3.0 header (supports 2 USB 3.0 ports) by Etron EJ168A, supports USB 1.0/2.0/3.0 up to 5Gb/s
   - 4 x SATA2 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and Hot Plug functions​

   Anschlüsse Board

   - 6 x SATA3 6.0 Gb/s connectors
   - 1 x ATA133 IDE connector (supports 2 x IDE devices)
   - 1 x Floppy connector
   - 1 x IR header
   - 1 x COM port header
   - 1 x HDMI_SPDIF header
   - 1 x IEEE 1394 header
   - 1 x Power LED header
   - CPU/Chassis/Power FAN connector
   - 24 pin ATX power connector
   - 8 pin 12V power connector
   - CD in header
   - Front panel audio connector
   - 4 x USB 2.0 headers (support 8 USB 2.0 ports)
   - 1 x USB 3.0 header (supports 2 USB 3.0 ports)
   - 1 x Dr. Debug with LED​

   Anschlüsse ATX-Blende

   - 1 x PS/2 Mouse Port
   - 1 x PS/2 Keyboard Port
   - 1 x Coaxial SPDIF Out Port
   - 1 x Optical SPDIF Out Port
   - 3 x Ready-to-Use USB 2.0 Ports
   - 1 x Fatal1ty Mouse Port (USB 2.0)
   - 1 x eSATA3 Connector
   - 4 x Ready-to-Use USB 3.0 Ports
   - 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
   - 1 x IEEE 1394 Port
   - 1 x Clear CMOS Switch with LED
   - HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone​

   Mitgeliefertes Zubehör

   1 x SLI_Bridge
   1 x Drivers and Utilities CD
   1 x Front USB 3.0 Panel mit Aufnahme für 1.SSD !!
   1 x Rear USB 3.0 Bracket , einfach nur umschrauben !
   1 x Floppy/ATA 133 Kabel
   6 x SATA Data Kabel
   2 x SATA 1 to 1 Powerkabel​


3. Bilder uneingebaut und eingebaut




4. Bilder Bios Übersicht


5. Bilder Bios OC Tweaker und Advanced



6. RAM Liste

   ASRock > Produkte > Fatal1ty P67 Professional > Speicher Support Liste

7. Getesteter Ram
   Corsair XMS3 DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMX8GX3M2A1600C9) | Geizhals.at Deutschland
   G.Skill RipJaws-X DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (F3-12800CL9D-8GBXL)
   Corsair XMS3 DIMM Kit 8GB PC3-16000U CL9-10-9-27 (DDR3-2000) (CMX8GX3M2A2000C9)
   Corsair XMS3 Dominator GT DIMM Kit 4GB PC3-16000U CL8-9-8-24 (DDR3-2000) (CMT4GX3M2A2000C8)
   G.Skill ECO DIMM Kit 4GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7D-4GBECO)


8. Download BIOS + Treiber
   ASRock > Produkte > Fatal1ty P67 Professional > Download
   ASRock > Produkte > Fatal1ty P67 Professional > Download

   Rest kommt nocht



   MfG



[emissary42]

Hallo bomann, danke das du dich erbarmt hast. Habe deinen Thread bereits in der alphabetischen Übersicht und dem Cougar Point Thread verlinkt. Es wäre vielleicht ganz gut, wenn du dich beim Titel an den vollständigen Modelnamen halten könntest und den Sammelthread noch entsprechend umbennenst:

[Sammelthread] ASRock Fatal1ty P67 Professional (P67)

Das Thema B2 oder B3 ist eh schon fast Geschichte



[Lord Wotan]

Folgende Fragen:


Passende CPU Kühler.

Passt der EKL Alpenföhn Brocken mit Doppellüfter? Vorallen mit Ausrichtung zum Gehäuse!


Passende Speicher:

Gibt es Probleme mit Vollbestückung und Ausbau auf 16GB?

Funktioniert die Vollbestückung mit zwei x 8GB G.SKILL CL9 Ripjaws PC3-12800 KIT?


Zur CPU

Gibt es Probleme INTEL Core i7 2600K stabil auf 4,5Ghz zu übertakten? Ohne groß die Spannung zu erhöhen.


zum Mouseport

Mit welchen Mousen funktioniert das?



[Prime73]

Ich denke das man die frage mit dem OC der CPU mal streichen kann. Ob die 4,5Ghz ohne große Spannungserhöhung Stabil zum laufen bekommt liegt da wohl eher an der CPU als an dem Board. So ne RAM Auflistung wäre schon Interessant. Könnte ja jeder mal schreiben welchen RAM er am laufen hat



[Lord Wotan]

Ich denke das man die frage mit dem OC der CPU mal streichen kann.

Ich meinte auch eher was wie in UEFI des ASRocks Fatal1ty P67 Professional zum OC eingestellt wird.



[anti-T-kom]

So ne RAM Auflistung wäre schon Interessant. Könnte ja jeder mal schreiben welchen RAM er am laufen hat

Problemloser Betrieb mit folgenden Speichermodulen:

G.Skill RipJaws-X DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (F3-12800CL9D-8GBXL)

Corsair XMS3 DIMM Kit 8GB PC3-16000U CL9-10-9-27 (DDR3-2000) (CMX8GX3M2A2000C9)

Corsair XMS3 Dominator GT DIMM Kit 4GB PC3-16000U CL8-9-8-24 (DDR3-2000) (CMT4GX3M2A2000C8)



[FM4E]

Wobei Module oberhalb von DDR3-1333 eher überflüssig sind. Getaktet wird per Multi.



[Prime73]

Ich meinte auch eher was wie in UEFI des ASRocks Fatal1ty P67 Professional zum OC eingestellt wird.

ah ok das wäre natürlich ne feine Sache

Problemloser Betrieb mit folgenden Speichermodulen:

G.Skill RipJaws-X DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (F3-12800CL9D-8GBXL)

Corsair XMS3 DIMM Kit 8GB PC3-16000U CL9-10-9-27 (DDR3-2000) (CMX8GX3M2A2000C9)

Corsair XMS3 Dominator GT DIMM Kit 4GB PC3-16000U CL8-9-8-24 (DDR3-2000) (CMT4GX3M2A2000C8)

das müßte unser Ersteller oben mit Einfügen. Könnte dann jeder nachlesen

Wobei Module oberhalb von DDR3-1333 eher überflüssig sind. Getaktet wird per Multi.

denke das es die meisten wissen. Habe mir auch 1600er gekauft... warum?? Nur für´s Ego



[Lord Wotan]

Wobei Module oberhalb von DDR3-1333 eher überflüssig sind. Getaktet wird per Multi.

Für die, die später auf den Nachfolger der Sandy Bridge updaten wollen, macht ein Speicher DDR3-1600 schon Sinn. Da das dann der Standard-Speichertakt der Ivy-Bridge CPU ist. Welche ja Lt. Intel auf jeden Fall auch mit P67 Mainboards laufen werden. Aber ansonsten hast du recht, macht das keinen Sinn.



[zVEr]

zum Speicher:
Corsair XMS3 DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMX8GX3M2A1600C9) | Geizhals.at Deutschland

läuft mit 1333mhz 1,5v 8-8-8-24

Funktioniert bei jemandem der Mouse Port?



[soulreaver]

G.Skill RipJaws DIMM Kit 8GB PC3-10667U CL9-9-9-24 (DDR3-1333) (F3-10666CL9D-8GBRL) | Geizhals.at Deutschland

laufen ohne probleme.

Mausport läuft auch (getestet mit logitech mx518) -> 1000hz usb polling rate.



[Cartago2202]

bei mir laufen diese RAMs ohne Probleme

Corsair Vengeance schwarz DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ8GX3M2A1600C9) | Geizhals.at Deutschland

exceleram DIMM 2GB PC3-10667U CL9-9-9-24 (DDR3-1333) (EP3001A) | Geizhals.at Deutschland

G.Skill ECO DIMM Kit 4GB PC3-12800U CL7-8-7-24 (DDR3-1600) (F3-12800CL7D-4GBECO) | Geizhals.at Deutschland

TeamGroup Xtreem LV DIMM Kit 4GB PC3-16000U CL9-9-9-24 (DDR3-2000) (TXD34096M2000HC9DC-LV) | Geizhals.at Deutschland



[bomann]

bei mir laufen diese RAMs ohne Probleme

Corsair Vengeance schwarz DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ8GX3M2A1600C9) | Geizhals.at Deutschland

exceleram DIMM 2GB PC3-10667U CL9-9-9-24 (DDR3-1333) (EP3001A) | Geizhals.at Deutschland

G.Skill ECO DIMM Kit 4GB PC3-12800U CL7-8-7-24 (DDR3-1600) (F3-12800CL7D-4GBECO) | Geizhals.at Deutschland

TeamGroup Xtreem LV DIMM Kit 4GB PC3-16000U CL9-9-9-24 (DDR3-2000) (TXD34096M2000HC9DC-LV) | Geizhals.at Deutschland

ist deine system-info noch aktuell ??

MfG



[Duke_Nukem_71]

Aufpassen sollte man beim Einbau des CPU-Kühler Noctua NH-D14:

Wenn man den Noctua so einbaut, dass die warme Luft "horizontal" aus dem Case befördert wird ---> der oberste PCIe-Slot wird dann blockiert !



[bomann]

so bilder vom bios sind erstmal dazugekommen der rest kommt die woche
noch .


MfG



[chrunchinut]

So, habe mir das Fatal1ty jetzt nach langem hin und her auch gekauft.
Habe zwischen dem Maximus Extreme und dem Asrock geringt. Da ich bisher immer ein ROG von Asus hatte, gebe ich Asrock die Chance sich zu beweisen.
Weiterhin habe ich die folgenden Komponenten gleich mitbestellt:

i7 2600K
Corsair Vengeance 2 x 4GB 1600HMz CL9

Das System kommt unter Wasser (HK3.0) mit dem Ziel die 5GHz Schallmauer zu erreichen. Ich schätze mal, vorausgesetzt ich erwische ein gutes i7 Stepping, dass beide Boards keine Probleme mit dem OC haben. Zur Not tun es auch 4,8GHz.

Weiterhin wird aus meinem alten System eine 5970 mitgenommen sowie der Rest des Krempels.

Ich hoffe dass das Board in der B3 Revision geliefert wird, da es bei URANO (196€) nicht als B3 gekennzeichnet war??



[Cartago2202]

ist deine system-info noch aktuell ??

MfG

natürlich



[soulreaver]

der prolimatech megahalems passt btw auch in alle richtungen -> oberster pcie slot dann immernoch nutzbar!



[bomann]

natürlich

poste mal wenns möglich ist deine oc-einstellungen wenn möglich auch mit
bildern dann kann ich die oben im startpost hinzufügen .


MfG



[Prime73]

Ja so ein paar hilfreiche Einstellungen wären nicht schlecht. Habe gerade mein System provisorisch angeschlossen konnte halt nicht mehr warten

edit*
so habe jetzt meine ersten OC gestartet
Cpu läuft gerade mit 4,5Ghz mit 1,264v. Mal schauen ob ich Wochenende die CPU PLL Voltage noch senken kann. Das Board ist schon mal klasse
Bios ist das 1.60



das erste OC Ergebnis hier



[soulreaver]

welche kühlung hast du im einsatz? mein 2600k wird doch leicht wärmer (läuft derzeit @ 4,2 ghz, niedrige vid wie mir scheint)



[Prime73]

Wakü hatte gestern noch kurz die 4,8ghz angetestet. Wurde so 55 Grad warm. Ist zur Zeit nur der mora im Einsatz. Halt provisorisch zusammen gebaut. So weiß ich zumindest wenn es ins Case kommt das es läuft



[soulreaver]

dacht ich mir schon



[Prime73]

Ja mit Luft wäre das dann schon nen Knaller aber das Ding läuft. CPU ist ein C-Batch



[bomann]

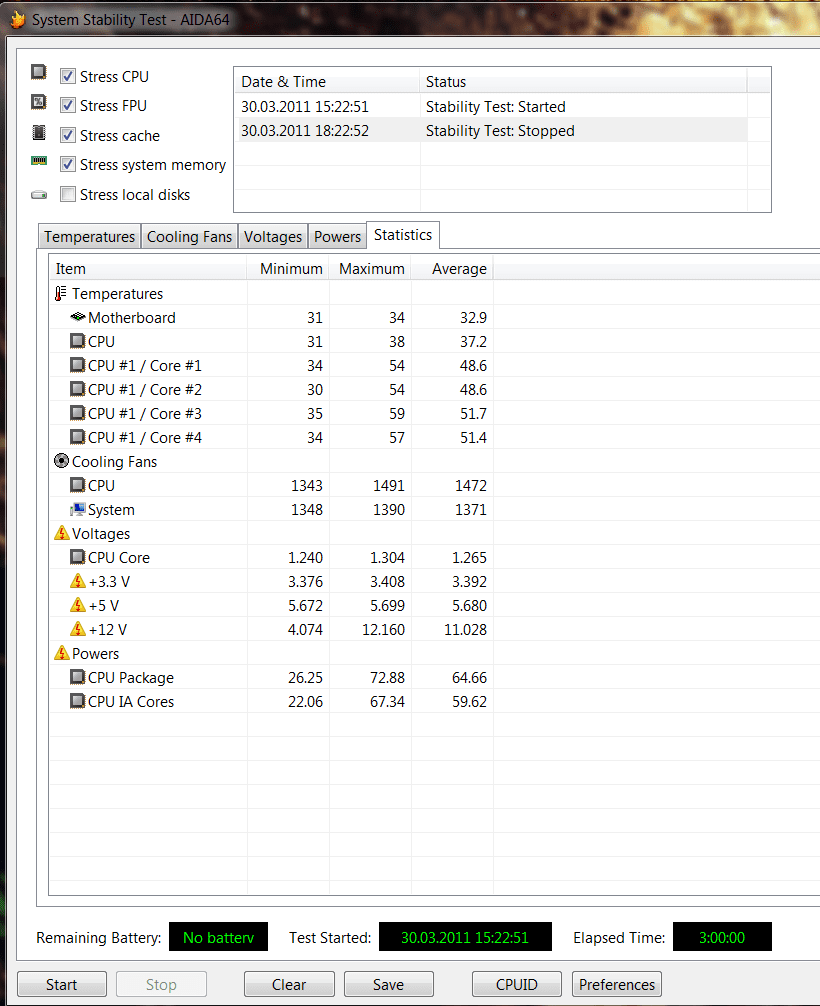

3 h aida64 getestet .



[Lord Wotan]

Ja so ein paar hilfreiche Einstellungen wären nicht schlecht. Habe gerade mein System provisorisch angeschlossen konnte halt nicht mehr warten

edit*
so habe jetzt meine ersten OC gestartet
Cpu läuft gerade mit 4,5Ghz mit 1,264v. Mal schauen ob ich Wochenende die CPU PLL Voltage noch senken kann. Das Board ist schon mal klasse
Bios ist das 1.60



das erste OC Ergebnis hier

Bekommt man das auch mit Luftkühlung hin?
Z.B. EKL Alpenföhn Brocken , Alpenföhn Groß Clockner Kühler oder Scythe Ninja 3?



[GaBBa-Gandalf]

Kann jmd sagen, ob das Board auch mit 4 Ramriegeln stabil läuft?



[ASrock_User]

ASRock Fatal1ty P67 Professional UEFI 1.71


Changelog:
Improvement the OCZ RevoDrive compatibility.

Download: ASRock Fatal1ty P67 Professional UEFI 1.71



[bomann]

Kann jmd sagen, ob das Board auch mit 4 Ramriegeln stabil läuft?

jo läuft ohne probleme habe 4x2gb 1333 eco 1,35v von g.kill .

MfG

---------- Beitrag hinzugefügt um 01:13 ---------- Vorheriger Beitrag war um 01:12 ----------

Bekommt man das auch mit Luftkühlung hin?
Z.B. EKL Alpenföhn Brocken , Alpenföhn Groß Clockner Kühler oder Scythe Ninja 3?

na klar musste dir ausprobieren , mir reichen 4,2ghz locker aus .

MfG

---------- Beitrag hinzugefügt um 01:19 ---------- Vorheriger Beitrag war um 01:12 ----------

ASRock Fatal1ty P67 Professional UEFI 1.71


Changelog:
Improvement the OCZ RevoDrive compatibility.

Download: ASRock Fatal1ty P67 Professional UEFI 1.71

mein bios bleibt so wie es ist , da bis jetzt alles super läuft sehe ich den
sinn eines biosupdates nicht .

ist meine persönliche meinung aber jedem das seine .

MfG



[Prime73]

Mache auch nur noch ein BIOS update wenn es scheisse läuft. Selbst 4Ghz reichen. Die 4,5ghz sind bei mir nur fürs Ego

Hat jemand schon die 5 GHz mal am laufen gehabt bei dem Board? Wäre mal interessant zu wissen an welcher Schraube da man noch drehen kann/muss.
