[Sammelthread] Asus Crosshair IV Formula (AMD 890FX) [3]

---

Inhalt des Sammelthreads

• Spezifikationen
• Bilder
• Das Bios
• Downloads
• Wasserkühler
• Wichtige Links

---

Spezifikationen Spezifikationen

CPU

• AMD Socket AM3 ;Phenom™II /Athlon™II /Sempron™ 100 Series Processors
• AMD 140W CPU Support
• AMD Cool 'n' Quiet™ Technology
• Supports 45nm CPU

AMD Chipset

• Northbridge:
  - AMD 890FX chipset
• Southbridge:
  - AMD SB850

Memory

• 4 x DIMM, Max. 16 GB, DDR3 2000(O.C.)/1800(O.C.)/1600(O.C.)/1333/1066 ECC,Non-ECC,Un-buffered Memory
  - Dual Channel memory architecture

Expansion Slots

• 3 x PCIe 2.0 x16 ( dual @ x16, triple @x16 x8 x8 )
• 1 x PCIe 2.0 x4
• 2 x PCI 2.2

Multi-GPU Support

• Support ATI CrossFire™X Technology graphics cards

Storage

• SB850 Chipset
  - 6 xSATA 6.0 Gb/s ports Support RAID 0,1,5,10
• JMicron® JMB363 PATA and SATA controller
  - 1 x SATA 3Gb/s port (Black)
  - 1 x External power SATA 3Gb/s port on rear (SATA On-the-Go)

Audio

• SupremeFX X-Fi built-in 8-Channel High Definition Audio CODEC
  - EAX® Advanced™ HD 4.0
  - X-Fi CMSS®-3D
  - X-Fi Crystalizer™
  - Creative ALchemy
  - Supports Blu-ray audio layer content protection
  - Supports 1 Optical S/PDIF out port at back I/O
  - Supports 1 x S/PDIF out header
  - Supports Jack-detection, Multi-streaming, Front Panel Jack-retasking

LAN

• Marvell 8059 Gigabit LAN controller

Internal I/O Connectors

• 3 x USB 2.0 connectors supports additional 5 USB 2.0 ports
• 6 x SATA 6Gb/s connectors (Red)
• 1 x SATA 3Gb/s connectors (Black)
• 8 x Fan connectors: 1 x CPU / 1 x PWR / 3 x Chassis / 3 x Optional
• 7 x ProbeIt measurement points
• 3 x Thermal sensor connectors
• 1 x IEEE1394a connector
• 1 x SPDIF_out connector
• 1 x 24-pin ATX power connector
• 1 x 8-pin ATX 12V power connector
• 1 x En/Dis-able Clr CMOS switch
• 1 x Core unlocker switch
• 1 x Turbo key II switch
• 1 x Power on switch
• 1 x Reset switch
• 1 x OC Station Header
• 1 x Go Button
• System panel connector

Back Panel I/O Ports

• 1 x External SATA
• 1 x S/PDIF Out (Optical)
• 1 x IEEE 1394a
• 1 x LAN(RJ45) port
• 8 -Channel Audio I/O
• 1 x PS/2 Keyboard port(purple)
• 2 x USB 3.0/2.0 ports
• 7 x USB 2.0/1.1 ports (1 port is also for ROG Connect)
• 1 x ROG Connect On/Off switch
• 1 x Clr CMOS switch

Special Features

• Turbo Key II
• Core Unlocker
• ASUS Q-Connector
• ASUS Q-Shield
• ASUS Q-Fan 2
• ASUS EZ Flash 2
• ASUS CrashFree BIOS 3
• ASUS MyLogo 3

Accessories

• User's manual
• 1 x I/O Shield
• 1 x ROG Connect Cable
• 1 x 2-in-1 ASUS Q-Connector Kit
• 1 x 2-in-1 SATA 6.0Gb/s Cables
• 2 x 2-in-1 SATA 3.0Gb/s Signal Cables
• 1 x 2-port USB2.0 + ESATA Module
• 1 x Crossfire Cable
• 1 x Cable Ties Pack
• 1 x ROG Theme Label
• 1 x 12-in-1 ROG Cable Label

---

BilderBilder​

Das Mainboard





(Quelle: AwardFabrik.de)

Die Verpackung und das Zubehör


(Quelle: AwardFabrik.de)
​

---

Das BiosDas Bios






(Quelle: AwardFabrik.de)​

---

DownloadsDownloads
Bios Downloads

• Bios 0505
  - First release Bios
• Bios 0602
  - Update strings "CPB Control" to "AMD Turbo CORE technology" in BIOS.
• Bios 0701
  - Improve the stability of certain hard drives.
• Bios 0707 (BETA)
  - Enable SATA down mode support to fix the Samsung SATA2 HDD issue.
  - Enhance gaming performance.
  - Enable the support of DDRIII-2000 under full 4 DIMM configuration when using Thuban processor.
  - Enhance SATA6G performance
  - Enable fix CPU multiplier for 6-core processor when disabling [Cool and Quiet] in BIOS.
• Bios 0801
  - Improve memory compatibility
• Bios 0905 (BETA)
  - Fixed CPU/NB Voltage setting may be not be retained after pressing the reset button under OS.
  - Enable support of CPU ratio control for 6 core Thuban processor via OC Station
  - Enable ROG Connect and OC Station support under high HT Frequency.
  - Enable the support of CPU Level Up function for Phenom II X4 965
  - Enable the display of DRAM 1st Information and DRAM 2nd Information for the ease of DRAM Timing control
• Bios 1005
  - Improve system stability
• Bios 1102
  - Support new CPUs

  Das flashen geschieht auf eigene Gefahr!

---

WasserkühlerWasserkühler

• EK Waterblocks Fullcover EK-FB ASUS Crosshair 4 Nickel Plexi Edition / Acetal Edition
• MIPS ASUS Crosshair IV Fullcover POM Edition / POM + Nickel (limited) Edition
• Anfi-tec ASUS Crosshair IV Formula Lightcover Mosfest + NB Kühler & Anfi-Tec SB Kühler

---

Wichtige LinksWichtige Links

• Asus Crosshair IV Formula auf der Asus Homepage
• Asus Crosshair IV Formula bei Geizhals
• Asus Crosshair IV Formula Review (AwardFabrik)



[Sharif]

mom lade hoch



[SmokeySkull]

hö? was läd er denn?



[Sharif]

den Via dreck wo du haben möchtest 64Mb groß

Bitte schön ist der aktuellste ein neueren gibt es noch nicht http://www.file-upload.net/download-3130206/v8700a_20100923.zip.html



[SmokeySkull]

aso. na da binsch ja ma gespannt. film is glei zu ende, da hau ich erstma alle treiber runter und probiers ma neu zu machen



[Sharif]

na ich hoffe doch das es klappt



[SmokeySkull]

na da bin ich ja mal gespannt. hab nun erstma alles runtergehaun und sys gesäubert



[Sharif]

Das sind die Aktuellsten Treiber für diesen Board 14.01.11

​

Marvell Netzwerk treiber: File-Upload.net - setup_v11.30.1.3.zip

USB3 / chip / Raid Treiber File-Upload.net - 10-12_vista64_win7_64_dd_ccc_ocl.exe

VIA Soundchip Treiber File-Upload.net - v8700a_20100923.zip

Creative Treiber File-Upload.net - SB_XFi_V10_R19_XpVistaWin7.zip



[SmokeySkull]

so, nun hab ich den 8700er treiber drauf aber null und nix zum irgendwas einstelln.... merde



[Sharif]

sry schade was möchtest du genau einstellen x-Fi und co ?



[SmokeySkull]

jo, dieses creative gedöhns was man halt aus der taskleiste startet



[Sharif]

File-Upload.net - SB_XFi_V10_R19_XpVistaWin7.zip



[SmokeySkull]

irgendwas haut hier nich hin.... der installiert mir das ding nich, auch nich von cd.... ich geh erstma penn, hab grad kein bock mehr auf den scheiß.... trotzdem danke für eure hilfe



[coxon]

piskopat, es wäre nett wenn du die links zu den herstellertreibern postest und nicht zu deinen uploads - außer du hast die treiber in ner bestimmten weise gemodet wie ich den von nvidia.

... weiter oben habe ich direkt den DL link zum aktuellsten schon gepostet ... direkt von via ...



[SmokeySkull]

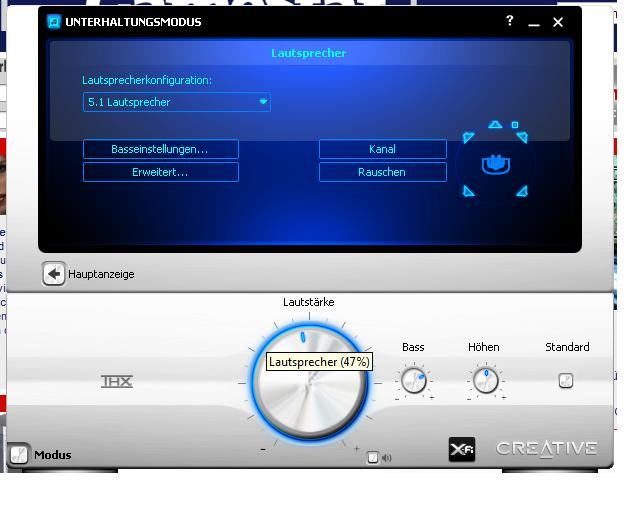

so, kein plan wie ichs nun letztendlich hinbekomm hab aber hab den 8700er nun drauf und das creative gedöns funzt auch. gn8@all



[CloudStrife81]

Moin Moin,

Mir ist gestern aufgefallen dass meine CPU im Idle nicht runtertaktet. Im BIOS ist C&Q ausgegraut.
Wisst ihr was ich falsch mache?


Sent from my iPhone using Hardwareluxx



[SmokeySkull]

"falsch" getaktet oder spannung per manual eingestellt und nich per offset



[CloudStrife81]

Jo, Vcore steht auf manuell, soll also auf Offset?


Sent from my iPhone using Hardwareluxx



[bytefuzzy]

Wenn du ^^händisch^^ die Einstellungen vornehmen willst,
sollte es auf "Offset" stehen.

oki doki
fuzzy



[SmokeySkull]

wäre von vorteil. auch wenn dann die spannung nich mehr so schön einzustellen geht wie auf manuell



[CloudStrife81]

Ja, muss ich mir nochmal anschauen, hatte von Anfang an auf manuell, ist halt sehr angenehm. Allerdings möchte ich auf C&C nicht verzichten.


Sent from my iPhone using Hardwareluxx



[Runlevel5]

So meine neue Ecos sind jetzt endlich da
Nur die Subtimings ärgern mich ein wenig.
Kann mir mal einer seine Ramsettings posten?

Ich bekomm es gebootet auf 1600mhz aber nur 8-8-8-24.
Also glub ich das die Subtimings nicht ok sind.
Oder mal ne doofe frage: kann ich das XMP Profil laden? Und wo genau ist die Option?

Rams sind: F3-12800CL7D-4GBECO

Sind also die 1600mhz 7-8-7-24

Please poste mal einer die Subtimings davon



[SmokeySkull]

also die subs hab ich auf auto, hab se in den schwarzen slots, weil in den roten wolln se nich so wie ich will und hab se auf 1800 8-9-8-24 bei 1,5v



[Runlevel5]

Na gut mir reicht es 1600. Also wenn dann werden sie Default laufen.
Hab sie auch in Roten aber wollen nicht so ganz.
Habs in Schwarzen nicht Probiert.
Hab jetzt was gefunden und Probier es grad:

7-8-7-24

Subs: 5-33-10-4-8-10-5-4-3-110-7,8-1T
Mal sehen.
Booten konte ich schonmal und Prime Läuft grad



[SmokeySkull]

nuja, bei mir hats halt mit den restlichen settings (cpu, cpu-nb) perfekt gepasst



[Blah123]

Hey Leute,

kann es sein das wenn man 16GB Ram Klick! auf das Board verbaut, dass dann das System nicht mehr bootfähig ist?
Heute kam ein Kumpel zu mir mit genau dem Problem. Nachdem wir testweiße nur 4GB verbaut hatten bootete das System ganz normal.

Gruß Blah123



[graebens]

bei 16GB wirst warscheinlich viel CPU-NB Spannung benötigen ? Habt Ihr das probiert ?
Bei meinen 8GB bootete er ganz normal mit Standard Spannung aber stabil lief es nur mit 1,15V



[Blah123]

Nein haben wir nicht. Sollten wir dann mal versuchen.



[-Soundwave-]

Nabend...musste mein System zwangs neuinstallieren...welchen SSD Treiber sollte ich nehmen ? Von der Mobo CD kann man ja diesen jmicron Treiber installieren ?



[Own3r]

Du benötigst für die SSD keinen Treiber, wenn dann für den Chipsatz
Du meinst vllt. den RAID Treiber...ich würde bei einer SSD besser den aktuellen Chipsatztreiber von AMD nehmen, denn er unterstützt TRIM.



[Marco-1973]

Moin moin Gemeinde.

Wollte mich mal kurz in diesem bereich anmelden...

Habe eben nen "Gebrauchtes" Formula bei Elle gekäuft und abgeholt.
Bin nun dabei - meinen Thermaltake Xaser 3 Tower vom Sockel A System zu befreien.
Da rein soll das
ASUS Crosshair 4 formular
CPU x4 965
2x 4 GB Team Group Elite
Sapphire Radeon HD5770 m 1GB DDR5 ( mit Heidi Kühler oder so)
Samsung HDD 1TB HD103SJ
LG DVD Brenner
BeQuiet 580 W

Vieleicht könnte ich ja mal in kürze so den ein oder anderen tipp von Euch gebrauchen.

hihi

Gruß Marco
