[Sammelthread] Asus Crosshair IV Formula (AMD 890FX) [3]

---

Inhalt des Sammelthreads

• Spezifikationen
• Bilder
• Das Bios
• Downloads
• Wasserkühler
• Wichtige Links

---

Spezifikationen Spezifikationen

CPU

• AMD Socket AM3 ;Phenom™II /Athlon™II /Sempron™ 100 Series Processors
• AMD 140W CPU Support
• AMD Cool 'n' Quiet™ Technology
• Supports 45nm CPU

AMD Chipset

• Northbridge:
  - AMD 890FX chipset
• Southbridge:
  - AMD SB850

Memory

• 4 x DIMM, Max. 16 GB, DDR3 2000(O.C.)/1800(O.C.)/1600(O.C.)/1333/1066 ECC,Non-ECC,Un-buffered Memory
  - Dual Channel memory architecture

Expansion Slots

• 3 x PCIe 2.0 x16 ( dual @ x16, triple @x16 x8 x8 )
• 1 x PCIe 2.0 x4
• 2 x PCI 2.2

Multi-GPU Support

• Support ATI CrossFire™X Technology graphics cards

Storage

• SB850 Chipset
  - 6 xSATA 6.0 Gb/s ports Support RAID 0,1,5,10
• JMicron® JMB363 PATA and SATA controller
  - 1 x SATA 3Gb/s port (Black)
  - 1 x External power SATA 3Gb/s port on rear (SATA On-the-Go)

Audio

• SupremeFX X-Fi built-in 8-Channel High Definition Audio CODEC
  - EAX® Advanced™ HD 4.0
  - X-Fi CMSS®-3D
  - X-Fi Crystalizer™
  - Creative ALchemy
  - Supports Blu-ray audio layer content protection
  - Supports 1 Optical S/PDIF out port at back I/O
  - Supports 1 x S/PDIF out header
  - Supports Jack-detection, Multi-streaming, Front Panel Jack-retasking

LAN

• Marvell 8059 Gigabit LAN controller

Internal I/O Connectors

• 3 x USB 2.0 connectors supports additional 5 USB 2.0 ports
• 6 x SATA 6Gb/s connectors (Red)
• 1 x SATA 3Gb/s connectors (Black)
• 8 x Fan connectors: 1 x CPU / 1 x PWR / 3 x Chassis / 3 x Optional
• 7 x ProbeIt measurement points
• 3 x Thermal sensor connectors
• 1 x IEEE1394a connector
• 1 x SPDIF_out connector
• 1 x 24-pin ATX power connector
• 1 x 8-pin ATX 12V power connector
• 1 x En/Dis-able Clr CMOS switch
• 1 x Core unlocker switch
• 1 x Turbo key II switch
• 1 x Power on switch
• 1 x Reset switch
• 1 x OC Station Header
• 1 x Go Button
• System panel connector

Back Panel I/O Ports

• 1 x External SATA
• 1 x S/PDIF Out (Optical)
• 1 x IEEE 1394a
• 1 x LAN(RJ45) port
• 8 -Channel Audio I/O
• 1 x PS/2 Keyboard port(purple)
• 2 x USB 3.0/2.0 ports
• 7 x USB 2.0/1.1 ports (1 port is also for ROG Connect)
• 1 x ROG Connect On/Off switch
• 1 x Clr CMOS switch

Special Features

• Turbo Key II
• Core Unlocker
• ASUS Q-Connector
• ASUS Q-Shield
• ASUS Q-Fan 2
• ASUS EZ Flash 2
• ASUS CrashFree BIOS 3
• ASUS MyLogo 3

Accessories

• User's manual
• 1 x I/O Shield
• 1 x ROG Connect Cable
• 1 x 2-in-1 ASUS Q-Connector Kit
• 1 x 2-in-1 SATA 6.0Gb/s Cables
• 2 x 2-in-1 SATA 3.0Gb/s Signal Cables
• 1 x 2-port USB2.0 + ESATA Module
• 1 x Crossfire Cable
• 1 x Cable Ties Pack
• 1 x ROG Theme Label
• 1 x 12-in-1 ROG Cable Label

---

BilderBilder​

Das Mainboard





(Quelle: AwardFabrik.de)

Die Verpackung und das Zubehör


(Quelle: AwardFabrik.de)
​

---

Das BiosDas Bios






(Quelle: AwardFabrik.de)​

---

DownloadsDownloads
Bios Downloads

• Bios 0505
  - First release Bios
• Bios 0602
  - Update strings "CPB Control" to "AMD Turbo CORE technology" in BIOS.
• Bios 0701
  - Improve the stability of certain hard drives.
• Bios 0707 (BETA)
  - Enable SATA down mode support to fix the Samsung SATA2 HDD issue.
  - Enhance gaming performance.
  - Enable the support of DDRIII-2000 under full 4 DIMM configuration when using Thuban processor.
  - Enhance SATA6G performance
  - Enable fix CPU multiplier for 6-core processor when disabling [Cool and Quiet] in BIOS.
• Bios 0801
  - Improve memory compatibility
• Bios 0905 (BETA)
  - Fixed CPU/NB Voltage setting may be not be retained after pressing the reset button under OS.
  - Enable support of CPU ratio control for 6 core Thuban processor via OC Station
  - Enable ROG Connect and OC Station support under high HT Frequency.
  - Enable the support of CPU Level Up function for Phenom II X4 965
  - Enable the display of DRAM 1st Information and DRAM 2nd Information for the ease of DRAM Timing control
• Bios 1005
  - Improve system stability
• Bios 1102
  - Support new CPUs

  Das flashen geschieht auf eigene Gefahr!

---

WasserkühlerWasserkühler

• EK Waterblocks Fullcover EK-FB ASUS Crosshair 4 Nickel Plexi Edition / Acetal Edition
• MIPS ASUS Crosshair IV Fullcover POM Edition / POM + Nickel (limited) Edition
• Anfi-tec ASUS Crosshair IV Formula Lightcover Mosfest + NB Kühler & Anfi-Tec SB Kühler

---

Wichtige LinksWichtige Links

• Asus Crosshair IV Formula auf der Asus Homepage
• Asus Crosshair IV Formula bei Geizhals
• Asus Crosshair IV Formula Review (AwardFabrik)



[FM4E]

Der X6 wird nicht so heiß (warm) wie die X4 habe ich auch schon festgestellt

Obwohl das auch nicht immer eintrifft. Bei der selben Raumtemperatur ist mein X4 noch ein paar Grad kühler. Es kommt eben noch drauf an, welchen Kühler man verwendet, welche WLP, wie gut die Gehäusekühlung organisiert wurde.



[bytefuzzy]

Ich hatte bei einem 1090er mit Noctua NH-D14 ca. 21° im idle, bei meinem 965er und 970er liegen die Temps bei 33 - 35° im idle bei gleicher Raumtemperatur und gleicher WLP von Prolimatech und im gleichen Case. Jeweils bei 4 GHz OC.

oki doki
fuzzy



[BUFUMAN]

Die werte der CPU Diode sind falsch beim x6 kannst du also nicht vergleichen.

Sent from my HTC Hero using Tapatalk



[d3x]

hi bytefuzzy, sagmal wie hast du den speicher auf den crosshair laufen gehabt also welche timmings und wiviel spannung. Auf der Packung steht ja 7-8-7-24 mit 1600 Mhz.



[bytefuzzy]

Welche RAMs meinst du denn? Ich habe andere als du.
Auf Standard Timings meiner RAMs betreibe ich sie normalerweise, was ich ändere ist die Spannung.

grEEtz
fuzzy

/edit
Jetzt fällt mir ein welche du meinst. Die von mir gekauften ECOs, nicht wahr.
Da habe ich nur die Spannung geändert, weil's das einzige ist was ich ändere. (siehe oben)



[d3x]

jo genau die Ecos hab ich ja von dir habe ich jetzt auf stndart timmings und etwas mehr spannung hab jetzt meinen Pheonom X6 1090T auf 4GHZ 20*200 2 Std Prime Stabil und 18249 Punke bei 3D Mark 06.



[[DsO] BuRNeR]

es gibt 3 Funktionen: Wake on PS, Wake on PCIE und Wake on clock
mehr habe ich aber nicht gefunden. Weßt du noch vielleicht wo Sie Dir "begegnet" ist??

Probiere mal die Wake on PCI/PCIE für wake on lan. Wie ich gelesen habe ist diese Funktion dafür bestimmt. Weiß nur nicht ob der Onboardlan-anschluß auch mit gemeint ist. Mit einer externen Lan-karte wäre es jedenfalls die Funktion.



[Own3r]

Was meint ihr ist ein guter RAM für das Crosshair IV und einem X6 1055T? Ich baue gerade nämlich einen PC für einen anderen zusammen, daher frage ich.

Soll ich auch meine Corsair Twin3X4096-1333C9DHX nehmen?



[graebens]

Nimm die Exceleram aus Cartago's Review sind günstig und gut !



[d3x]

Ich hab G.Skill Ecos sind auch nicht schlecht frag mal Cartago der hat da am Meisten kenne von.



[BUFUMAN]

Wat? Meinst du er hat am meisten Ahnung von den gskill? Wenn nicht Check ich den Satz nicht ganz.
ECO's sind Nice, laufen mit 8gb sehr gut auf dem board.

Sent from my HTC Hero using Tapatalk



[Gamer68]

Es gibt viele Rams die gut laufen
1.gskill flare
2.mushkin Redline,rippler
3.Kingston hyperx 2000cl8 waren eigentlich die besten aber ich habe sie nur an dritter Stelle gesetzt wegen der Farbe
4.gskill Eco

Welche die bei mir nicht gut liefen
Ocz ganz schlecht ,corsair Domi GT liefen wohl aber mehr schlecht als recht .mit geil hatte ich auch meine Mühe und Not sie einiger Massen gut zum laufen bekommen



[d3x]

@Bufuman nein ich meine von Excelram



[bytefuzzy]

Cartago2202
ist der Spezialist für ^^Exceleram^^ Speicher.
siehe sein Review
http://www.hardwareluxx.de/community/f13/exceleram-2x2gb-1600-6-8-7-24-red-culvert-756220.html

oki doki
fuzzy



[Kurbel]

Welche die bei mir nicht gut liefen
Ocz ganz schlecht

hab die OCZ Gold LoVo und die laufen echt super auf dem Board... 850Mhz@6-6-6-20-40@1,7V.

Die Patriot ViperII Sector5 laufen z.B. auch richtig gut.



[Gamer68]

Ich muss zuhause gucken was ich für ocz hatte ,von den Vector habe ich schon gehört das sie gut laufen sollen



[graebens]

Ich bin mit meinen G.Skill Flare sehr zufrieden und noch mal Danke an Gamer für das 2te Kit



[Mmichel]

Die Gskill Trident nicht vergessen

Gruss Micha.



[Gamer68]

Ich bin mit meinen G.Skill Flare sehr zufrieden und noch mal Danke an Gamer für das 2te Kit

Ja ich wusste ja das das die prächtig laufen als 8gb aber die rippler gefielen mir noch Ruck besser



[Own3r]

Die Mushkin redline gefallen mir gut (Aussehen und Leistung), denn sie sind nicht all zu teuer und haben viel Power



[Gamer68]

auf jedenfall,hatte sie auch



[BUFUMAN]

Also ich kauf kein ocz ram mehr hatte platin ab ddr1 immer gekauft. Die halten meistens nicht was sie versprechen. Jedenfalls für mich. Mit gskill nie probs gehabt.....

Sent from my HTC Hero using Tapatalk



[n0ti]

leute ich finde das 0055 beta bios net mehr, hat jemand von euch evtl noch nen link ? oder gibts da schon was neues ?

mfg



[Runlevel5]

Ich habs zuhause.
Bin so gegen 22:30 da dann kann ichs uploaden falls es bis dahin nicht einer schon gemacht hat



[bytefuzzy]

Ist das 0055 ein anderes als das 0505?
Das 0505 findest du auf Seite 1 dieses threads.

grEEtz
fuzzy

/edit
Ach sh..,
das sind ja keine BETA BIOSe. Sorry!



[Runlevel5]

0055 ist die letzte beta



[n0ti]

ja das 0055 müsst dsa neuste beta bios sein. habs mal aus xtremesystems forum.

installiert ihr eigentlich auch AHCI oder South Bridge Driver von amd mit ?

PS: hat wer link von der letzten beta ?



[Mmichel]

ja das 0055 müsst dsa neuste beta bios sein. habs mal aus xtremesystems forum.

installiert ihr eigentlich auch AHCI oder South Bridge Driver von amd mit ?

PS: hat wer link von der letzten beta ?

Hier : Der AMD Stammtisch:



[sonnyboy]

ja das 0055 müsst dsa neuste beta bios sein. habs mal aus xtremesystems forum.

installiert ihr eigentlich auch AHCI oder South Bridge Driver von amd mit ?

PS: hat wer link von der letzten beta ?

AHCI installiere ich nie (bringt WIN 7 mit), aber den SB-Treiber installiere ich immer als erstes.



[mocker]

Moin leute,

habe meinem Bruder nen neues System zusammengestellt mit folgenden Komponenten:

Mainboard...klar
Palit GTX 480
X6 1055T
6GB Corsair Dommis 1600
Corsair 750W NT
Festplatten 2x Seagate momentus XT 500 GB @ Raid 0
alles Wakü @ Mora3

Also...erstmal schönes Board! Selbst für mich als Intel-user keine Startprobleme... Die Kiste läuft ohne Probleme auf 4GHz...sehr schön.

Nur leider klagt mein Bruderherz in letzter Zeit über Nachladeruckler beim Zocken.
Ok, also erst mal selber geschaut...und Tatsache, bei WOW andauernd Hänger...

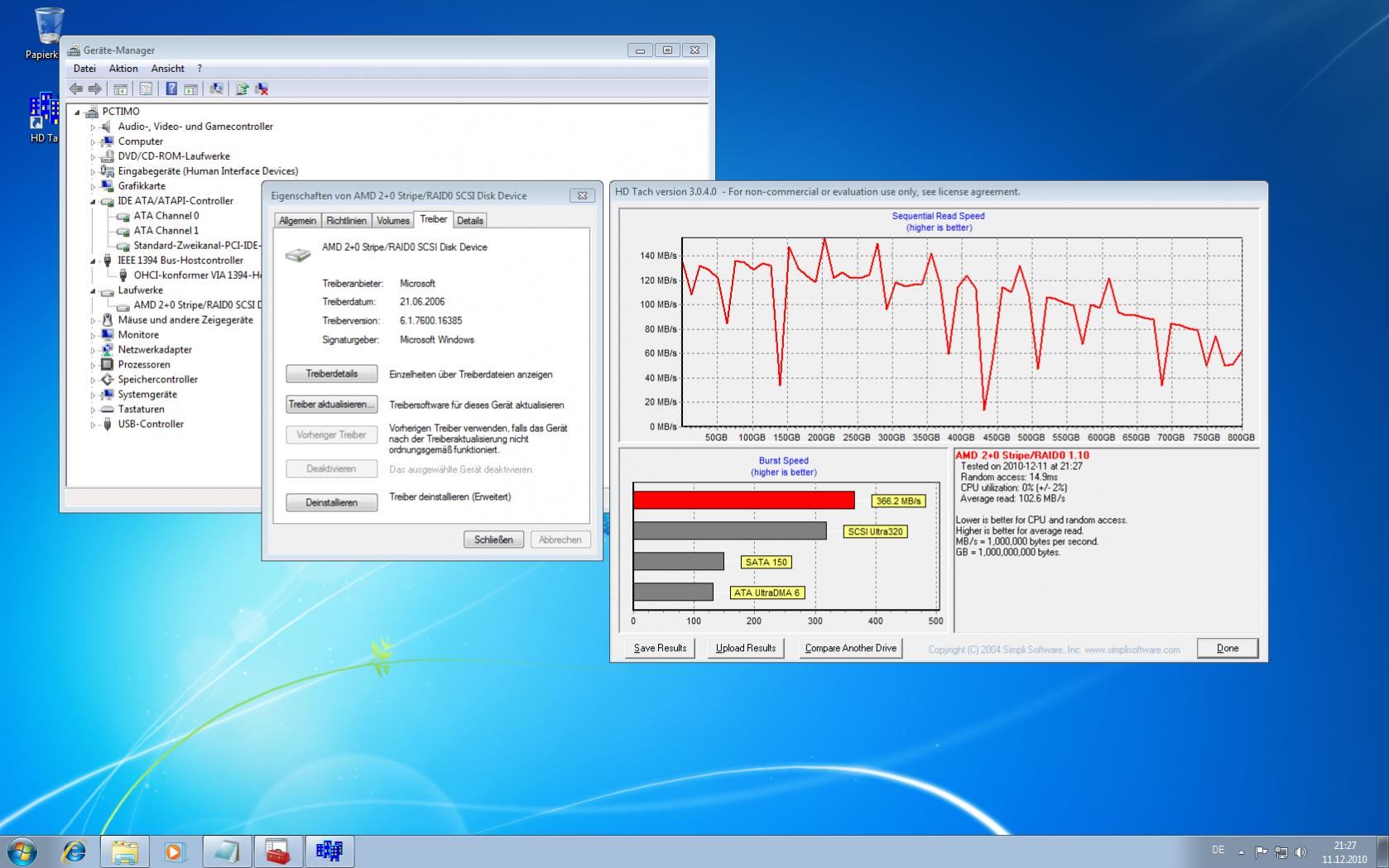

Nächster Schritt: Festplattenbenchmark mit HD tach und HD tune --> Siehe Bild! Einbrüche auf unter 20 Mb/s

Hab zu erst vermutet, das es an den Seagate Hybridfestplatten liegt (4Gb interner flash-speicher) und mal 2 alte Samsung 400GB im raid drangehangen--> gleiches Ergebnis

Einzelne platten machen keine Probleme...tja ich bin überfragt!

Habt ihr ne Idee woran das liegen könnte? Gibts vielleicht irgend ein Treiberproblem??? Im Gerätemanager zeigt er mir nen MicrosoftTreiber von 2006...sollte da nicht AMD stehen?

Puh...viele fragen für den ersten Post bei euch, hoffe ihr könnt mir helfen
