[Sammelthread] Asus M5A99X EVO (R2.0) [990X]

M5A99X EVO
(AMD 990X / SB950)​

Nach oben

---

Inhaltsverzeichnis:

• Technische Daten
• MB Bilder
• Bios/Uefi Bilder
• Messungen
• Reviews
• Download
• Bios/Uefi History
• OC Ergebnisse
• Kompatibität
• Fragen und Probleme

---

Technische DatenTechnische Daten:

CPU:​

• AMD AM3+ FX™/Phenom™ II/Athlon™ II/Sempron™ 100 Series Processors
  [*]Supports CPU up to 8 cores
  [*]Supports CPU up to 140W

Bios:​

• 32MB Flash ROM UEFI BIOS

Chipsatz:​

• AMD 990X/SB950

RAM:​

• 4xDDR3 2133(O.C.)/1866/1600/1333/1066 Hz

Spoiler

Steckplätze:​

• 2 x PCIe 2.0 x16 (x16 or dual x8)
  [*]1 x PCIe 2.0 x16 (x4 mode, black)
  [*]2 x PCIe 2.0 x1
  [*]1 x PCI



SATA:​

• AMD SB950 controller: 6x SATA 6Gb/s
  [*]JMicron® JMB362 controller: 2x SATA 3Gb/s
  [*]1 x Power eSATA 3Gb/s
  [*]1 x eSATA 3Gb/s

LAN:​

• Realtek® 8111E , 1 x Gigabit LAN Controller

Audio:​

• Realtek® ALC 892 8-Channel High Definition Audio CODEC

Anschlüsse:​

• 1 x PS/2 keyboard/mouse combo port(s)
  [*]1 x eSATA 3Gb/s
  [*]1 x Power eSATA 3Gb/s
  [*]1 x IEEE 1394a
  [*]1 x LAN (RJ45) port(s)
  [*]2 x USB 3.0 ASMedia® USB 3.0 controlle
  [*]8 x USB 2.0 AMD SB950 controller
  [*]1 x Optical S/PDIF out
  [*]6 x Audio jack(s)

Zubehör:​

• Handbuch
  [*]I/O Shield
  [*]4x SATA 6Gb/s Kabel
  [*]1x SLI Brücke
  [*]1x Q-Connector

Formfaktor:​

• ATX (30.5cm x 24.4cm)

Weitere und detailliertere Informationen gibt es auf der Herstellerseite.

---

MB BilderBilder:
Nach oben


M5A99X Evo







M5A99X Evo R2.0

---

Bios/Uefi BilderBios/Uefi Bilder:
Nach oben

Spoiler

AI Tweaker




Advanced




Monitor




Boot




Tools

---

MessungenMessungen:
Nach oben

SATA 3 Performance:
Crucial m4 SSD 128GB (28GB belegt)
Corsair Force GT 120GB (32GB belegt)

​

VCore Stabilität:
Getestet mit einem X6 1090T

​

Verbrauch:
Gesamtverbrauch ~60W
Testsystem siehe Bilder
​

---

ReviewsReviews:
Nach oben

• Ocaholic (Deutsch)
• Tweaktown (Englisch)
• Techpowerup (Englisch)
• Pureoverlock (Englisch)
• Ocia (Englisch)

---

DownloadDownload:
Nach oben

• Treiber, Handbuch, Utilities
• Liste zur Speicherunterstützung
• CPU Unterstützung

---

Bios/Uefi HistoryBios/Uefi Historie:
Nach oben

M5A99X Evo

•
  Bios 1708
  - Enhance compatibility with some USB devices.
  Achtung: Laut mehreren User werden mit diesem Bios keine Töne mehr aus dem Speaker ausgegeben!

Spoiler

•
  Bios 1604
  1. Improve system stability
  2. Support new CPUs (AMD Vishera)

•
  Bios 1503
  1. Improve system stability
  2. Enhance compatibility with some USB devices

•
  Bios 1208
  Improve system stability.

• Bios 1102
  1.Improve system stability.
  2.Enhance compatibility with some USB devices.
  3.Patch system hanged when use AM3 1090T or 1100T CPU.
  Bios 0901
  Improve system stability

• Bios 0813
  1. Improve memory compatibility
  2. Improve system stability

• Beta Bios 0810
  Update AMD CPU firmware

• Bios 0705
  Support new CPUs

• Bios 0402
  Initial release

M5A99X Evo R2.0

•
  Bios 2501
  Enhance compatibility with some USB device

Spoiler

•
  Bios 2301
  Improve system stability

•
  Bios 2301
  Enhance compatibility with some USB device

•
  Bios 2103
  Improve system stability

•
  Bios 2005
  Improve system stability

•
  Bios 1903
  Fixed Power On By RTC function failed

•
  Bios 1708
  Fix HDD(1TB up) read error under win XP of IDE mode

•
  Bios 1503
  Fixed F8 function is abnormal under fastboot

•
  Bios 1302
  1. Improve system stability

•
  Bios 1101
  1. Improve system stability
  2. Support new CPUs (AMD Vishera)

• Bios 0906
  Improve system stability.

• Bios 0601
  1.Improve system stability.
  2.Enhance compatibility with some USB devices.

---

OC ErgebnisseOC Ergebnisse
Nach oben

CPU:​

• AMD Phenom II X4 960T@X6 @3803MHz, 1.320V (by --Andre--)
• AMD FX-6100 @ 4216MHz, 1.344V (by Reous)



Speicher:​

• Exceleram Black Sark 8GB PC3 10667 @ 860MHz, 1.5V, 9-10-9-24 (by Andrejews)
• G.Skill Eco 8GB PC3 12800 @ 936MHz, 1.4V, 9-10-9-27 (by Reous)
• G.Skill Ares 8GB 14900 @ 1252MHz, 1.6V, 10-12-10-27 (by Reous)

---

KompatibilitätKompatibilität:
Nach oben

Speicher:​

• Corsair Vengeance LP 8GB
  Frequenz und Spannung muss man manuel einstellen.
• G.Skill Eco 8GB
  Wird richtig erkannt.
• TeamGroup Elite 8GB
  Wird richtig erkannt.
• G.Skill Ares 8GB 1866
  SPD muss manuell eingestellt werden.
• G.Skill Sniper 8GB 1600
  Wird richtig erkannt.

Luftkühlung:​

• Prolimatech Genesis
• Thermalright HR-02 Macho
  Nur in Verbindung mit dem überarbeiteten Montage-Kit
• Scythe Mugen 3
  Bild 1 Bild 2 Bild 3

---

Preis:

• M5A99X Evo
• M5A99X Evo R2.0

---

Fragen und ProblemeFragen und Probleme:
Nach oben

• Kann ich eine Vishera CPU verbauen obwohl noch nicht das offiziel benötigte Bios installiert ist?
  Antwort: Ja kann man. Ab Bios 1208 ist ein verbauen ohne Probleme möglich obwohl erst ab 1608 offiziel unterstützt.
• Wird die CPU Spannung im "Manuel Mode" verändert funktioniert C&Q nicht mehr.
  Lösung: Wird sie aber im "Offset Mode" verändert funktioniert C&Q.
• Bei AMD FX-xxxx CPUs schwankt unter Last Takt und Spannung
  Lösung: Im Bios unter "Advanced" auf "CPU Configuration" gehen und die Option "APM Master Mode" deaktivieren.
• Wie mache ich ein Bild vom Bios?
  Lösung: USB Stick einstecken (FAT32 formatiert) und die Taste F12 drücken.
  [*]Mit den aktuellen 990X/FX Chipsätzen ist ein freischalten deaktivierter Kerne von Phenoms CPU nicht ohne Probleme möglich.
  Das System ist danach instabil (Stand: UEFI 0901).




[Schlurchel]

@Reous:

ich hab auch keine Idee, was ich verändert haben soll. Zuletzt hatte ich das System mit dem Phenom gestartet und da ging noch alles, das ist aber schon eine Weile her.



[Carion]

So, ich mal wieder
Habe bislang keinen BIOS Reset gemacht, weil ich irgendwie keine Option dergleichen gefunden habe, aber ich habe jetzt sowohl das BluRay-Laufwerk aktiv, wie auch die Festplatte! Keine Ahnung, wieso auf einmal, aber es klappt
Nur hoffentlich bleibt es auch dabei ^^



[AmdExperte]

Ich hab ja jetzt auch das Board. drauf ist nen FX 8320 , was muss ich bei HT und bei NB takt einstellen?

Auf Auto , schwankt der zb: immer bei 2200 HT .



[Reous]

Standartakt sind HT=2600 und NB=2200. Ich hab beides manuella auf 2200 eingestellt, da ein höherer HT nicht wirklich was bringt.

@Carion: Super. Die Spontanheilungen sind immer noch die besten



[Reous]

Hab heute eine Vishera 8350 CPU bei mir eingebaut. Aktuelle Bios Version 1208. Läuft ohne Probleme. Offiziel wird es ja erst ab 1604 unterstützt.

Nebenbei noch gleich die neuen Crucial Rams eingebaut und etwas übertaktet.



[AmdExperte]

Standartakt sind HT=2600 und NB=2200. Ich hab beides manuella auf 2200 eingestellt, da ein höherer HT nicht wirklich was bringt.

Welches Programm nimmt man um das zu messen?

Im Moment hab ich 4 GHz bei 1.38 v. 61 Grad last.

Turbo Funktioniert nicht mehr egal was ich anschmeisse der taktet nur den 4ghz Takt. Turbo auf 4.2 GHz gestellt. Tut nichts.

Gibt's da was zu wissen? Welches Programm um den Turbo zu testen. ?

PS. W8 taskmanger zeigt immer zu wenig takrate an. Aida und cpuid zeigen die richtige an. Zb 4ghz, taskmanger zeigt 3.92 GHz.

LG



[Reous]

Benutze als cpuz und aida.

Die 61 Grad unter Last sind schon ziemlich viel. Was für ein Kühler hast du? Geht da nicht weniger Vcore. Die 8320 sollten bis ca 1.3v bei 4GHz absenkbar sein.

Wenn man Turbo nutzen will muss man APM aktivieren. ist das bei dir an?



[AmdExperte]

Jo mit apm geht der Turbo. Hab jetzt 1.34 vid. Noch weniger dann steigt bei prime immer der selbe core aus der 4. Hmm

Hab jetzt also 4ghz und Turbo auf 4.2.
Jetzt kommt es. Bei 2 Kernen vollast geht er auf 4.2 GHz, bei 4 Kernen nur auf 3.8 GHz und bei 8 Kernen auf 4 GHz. ?? Wirr wirr.. :-P

Was da los warum nur 3.8 GHz, müsste er nicht mindestens die 4 GHz stemmen in jeden Fall.?

Desweiteren rutscht er öfters gaaaanz kurz auf 3 GHz ab (Multi 14.5) wenn er im Turbo mod läuft mit 2 Kernen.


LG



[Dark_angel]

Hallo,
wie ist eigentlich der IDLE verbrauch so?



[Reous]

Mein damaliger Test mit minimaler Config war bei 60W (siehe Startpost). Das System von meiner Sig braucht 90W im Idle.



[Dark_angel]

Danke dir, mein jetziges System liegt bei 82W somit ist für mich noch kein Handlungsbedarf nötig.



[bytefuzzy]

NEUES UEFI/BIOS in Version 1302 für M5A99FX PRO R2.0

NEUES UEFI/BIOS in Version 1302
ist für das ASUS M5A99FX PRO R2.0 erschienen.

M5A99FX PRO R2.0 BIOS 1302 07.12.2012

Improve system stability.

Schönen 2. Advent

fuzzy



[coolhead]

Sorry, lange nicht mehr hier.
Was Speicher betrifft, tendiere ich zu 1600c7r von corsair - Propeller schon umgesetzt.
120er ssd Samsung auch schon festgemacht.
Aber natürlich wieder ein Problem. Habe meine Tastatur in Verdacht, komme mit ctrl-f nicht ins option rom utility rein. Habe auf Umwege versucht mit diskpart ein raid volume hinzubekommen aber nur raid5 möglich seufz. Vielleicht können andere nachforschen und selber mit ctrl-f testen.



[coolhead]

Falscher Alarm mein Fehler, man muß den richtigen Zeitpunkt abwarten und dann ctrl-f drücken. Aber raid erstmal verworfen, weil es nicht so funzt wie gewünscht. Nebenbei ist ja ssd flotter als raid .



[kruemelgirl]

So, nachdem ich das Baord nun einige Wochen besitze, bin ich schon begeistert davon.

Noch kein Absturz, also sehr zuverlässig, übersichtliches BIOS, obwohl ich noch nicht bei allen Einstellungen weiß, was sie bedeuten und ändern

Eins ist mir aber negativ aufgefallen.

Ab und an beim Runterfahren ertönt aus meinen PC-lautsprechern ein ziemlich nerviges Geräusch. es ist ein gräßliches hohe Fiepen.

An was kann das liegen?



[Reous]

Hab ich jetzt auch schon ein paar mal bei den anderen FX-Boards gelesen aber eine Lösung ist wohl bisher nicht bekannt.



[kruemelgirl]

Ah, ok.

Es ist auch noch nicht so störend, da es nicht bei jedem Runterfahren passiert.



[FX]

Ich habe ein AsRock 970 Extreme3 und seitdem ich einen FX-6200 drauf habe (statt X4 965) fiept das Mainboard.
Wird das bei dem ASUS Board auch der Fall sein?



[Reous]

Es gab schon ein paar Fälle bei denen es auch gefiept hat. Asus Support hat in dem Fall nur geraten es zur RMA zu geben. Manchmal hilft es aber die C6 Sparfunktion zu deaktivieren. Eventuell hilft es auch bei dir.



[bytefuzzy]

Fiepen? Was ist das denn?

Denn habe ich wohl ein Top Board erwischt, da hat von Anfang an nichts gefiept.
Auch ohne Extra-Einstellungen im UEFI.
Momentan steht es ja zum Verkauf da ich auf ein Crosshair V Formula umsteigen möchte mit einem FX-8300.

grEEtz
fuzzy


Die PC Zusammenbauer - und Supporterliste



[Gustav007]

Hier fiept auch nichts seid mein schrottiges Netzteil raus ist

Gesendet von meinem GT-I9100 mit der Hardwareluxx App



[Mario2002]

Hab mal ne Frage an alle hier.
Ich bekomme am Freitag meinen FX 8350 Prozzi.
Da ich Windows 7 komplett neu installiere, sollte man auch beim Vishera die beiden Bulldozer-Updates installieren, oder nicht?
Außerdem möchte ich die CPU ohne Turbo auf 4GHz laufen lassen und da möchte ich gerne wissen, auf wieviel Vcore ich die CPU einstellen kann, damit sie stabil läuft.
Da ich C&Q nutze, muss ich, damit auch die Vcore runtergeht mit dem -Offset experimentieren.
Hat hier jemand ein paar Richtwerte für eine feste Vcore und Offset?



[AmdExperte]

Du musst wohl Offset nehmen da sonst C&Q nicht mehr geht.

Spannung siehst du ja dann. Warte erst mal ab welche Vid deine CPU hat. Dann kannst dich rantasten.

Hab hier 4 GHz bei 1.32volt. Meine Vid ist 1.38 Volt. Also ein bisschen liegt drinnen.
Hab aber nen 8320. Denke der 50 er könnte noch besser zum under volten gehen. :thumbup:



[Daniel N]

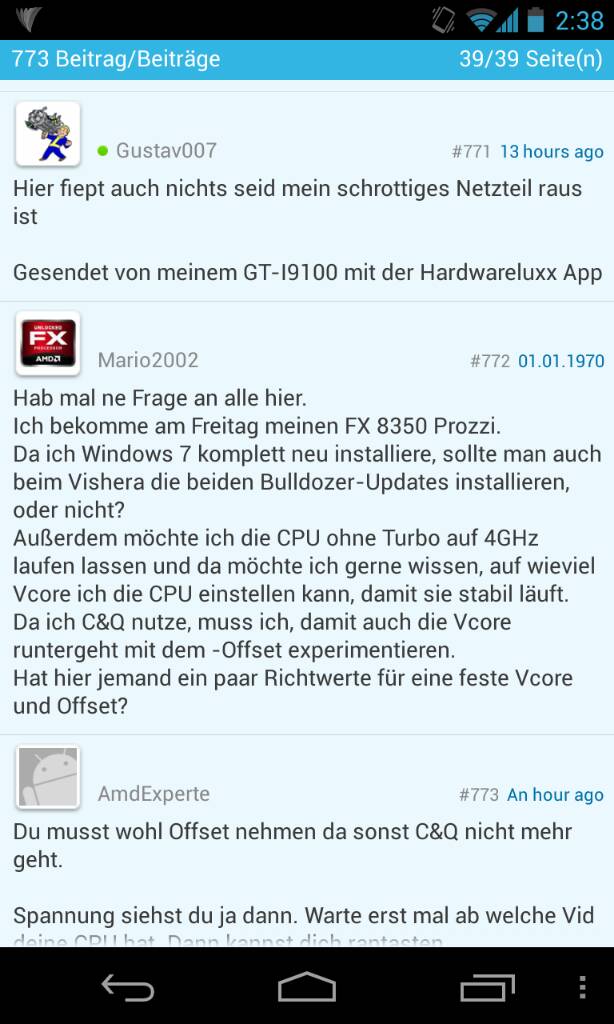

Mal kurz OT:
Guckt euch mal das Datum von Marios Post an Oo



[Mario2002]

Mal kurz OT:
Guckt euch mal das Datum von Marios Post an Oo

Cool, wie kommt das denn zustande.
Da war ich gerade mal 5 Jahre alt.



[AmdExperte]

Als ich geantwortet habe stand da 5hours, bin ich mir absolut sicher.

Na gut weiter geht's...
LG



[Gustav007]

mal ne kurze Frage, hat das Board kein WoL?



[Reous]

Probier mal "Power On by Ring" und/oder "Power on by PME Device".



[walt0or]

Nabend, so hab jetzt bisschen mein rechner mal umgebaut^^

Ich hab das Asus M5A99X Evo r2.0 jetzt eingebaut alles neu gemacht also neuinstallation und trotzdem abstürze

ebenfalls habe ich mein netzteil erneuert bzw ausgetauscht da ich sicher war das es daran lag bei meinem alten system gegen ein be quiet! Pure Power CM L8 530W

abstürze melden sich zb. ich habe eben mal so ne halbe stunde wow gespielt, pc geht aus und startet direkt neu hatte ich vorher ebenfalls mit ner fehler meldung im bios irgendwas mit power supply bla bla.... weis nicht mehr genau.

bios habe ich jetzt mal aktualisiert treiber sind auch die neuesten drauf..

was kann ich machen?

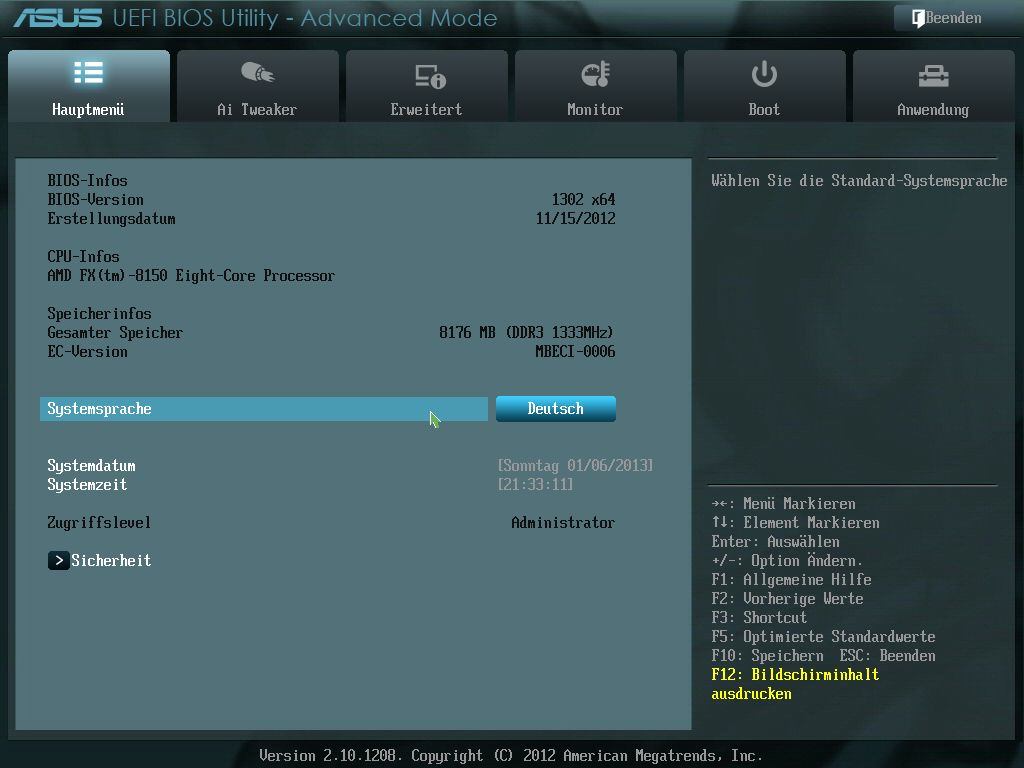

hab mal paar screens im uefi gemacht vill. kann mir jemand helfen.



[AmdExperte]

Sieht alles nach standart aus.

Zeig doch mal den screen der OC Einstellungen.

Wurde gern mal die werte NBCPU und HT sehen .
