[Sammelthread] Asus Maximus V Formula (Z77)

WIP

Willkommen im Asus Maximus V Formula Sammelthread



Asus Maximus V Formula bei Geizhals.at



Bilder











Spezifikationen

Specifications
CPU Intel® Socket 1155 for 3rd/2nd Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors*
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0*
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
* Refer to ASUS for CPU support list
Chipset Intel® Z77
Memory 4 x DIMM, Max. 32GB, DDR3 2800(O.C.)/2666(O.C.)/2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.*
* Refer to ASUS or user manual for the Memory QVL (Qualified Vendors Lists).
Graphic Integrated Graphics Processor*
Multi-VGA output support : HDMI/DisplayPort ports*
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
Multi-GPU Support Supports NVIDIA® SLI™ Technology
Supports AMD 3-Way CrossFireX™ Technology
Supports AMD CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *1
Expansion Slots 3 x PCIe 3.0/2.0 x16 (x16 or dual x8 or x8/x4/x4) *2
1 x PCIe 2.0 x4*
3 x PCIe 2.0 x1*
1 x mini-PCIe 2.0 x1 *3
Storage Intel® Z77 chipset :*
2 x SATA 6Gb/s port(s), red
2 x SATA 3Gb/s port(s), black
1 x eSATA 3Gb/s port(s), red
1 x mini-SATA 3Gb/s port(s) , black
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *4
ASMedia® PCIe SATA controller : *5
4 x SATA 6Gb/s port(s), red
LAN Intel®, 1 x Gigabit LAN Controller(s)
Wireless Data Network Wi-Fi 802.11 a/b/g/n
Supports dual band frequency 2.4/5 GHz
Bluetooth Bluetooth V4.0
Bluetooth V3.0+HS
Audio SupremeFX IV built-in 7.1-Channel High Definition Audio CODEC*
- Output Signal-to-Noise Ratio (A-Weighted): 110 dB
- Output THD+N at 1kHz: 95 dB
- TI 6120A2 high fidelity headphone amplifier
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- SupremeFX Shielding™ Technology
- ELNA premium audio capacitors
- 1500 uF Audio Power Capacitor
- Blu-ray audio layer Content Protection*
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel
USB Ports Intel® Z77 chipset :*
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :*
8 x USB 2.0 port(s) (4 at back panel, black+white, 4 at mid-board)
ASMedia® USB 3.0 controller :*
2 x USB 3.0 port(s) (2 at back panel, blue)
Overclocking Features mPCIe Combo™ (mPCIe/mSATA combo card)
ROG Connect :
- RC Diagram
- RC Remote
- RC Poster
- GPU TweakIt
Extreme Engine Digi+ II :
- 8 -phase CPU power design + 4 -phase iGPU power design
- 2 -phase Memory power design
ROG Extreme OC kit :
- Slow Mode
- LN2 Mode
- EZ Plug
ProbeIt
UEFI BIOS features :
- ROG BIOS Print
- GPU.DIMM Post
GameFirst II
iROG
Extreme Tweaker
Loadline Calibration
USB BIOS Flashback
Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)
Special Features ASUS TurboV EVO :
- CPU Level Up
ASUS EPU :
- EPU*
ASUS Wi-Fi GO!
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send*
ASUS Exclusive Features :
- AI Suite II
- Ai Charger+
- USB Charger+
- USB 3.0 Boost
- Disk Unlocker
ASUS Quiet Thermal Solution :
- ASUS Fan Xpert 2
ASUS EZ DIY :
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3*
- ASUS EZ Flash 2*
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM*
- ASUS Q-Connector
Back I/O Ports 1 x DisplayPort
1 x HDMI
1 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
4 x USB 3.0*
4 x USB 2.0*
1 x Optical S/PDIF out
1 x Optical S/PDIF in
5 x Audio jack(s)
1 x Clear CMOS button(s)
1 x ROG Connect On/ Off switch(es)
Internal I/O Ports 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s)*
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
6 x SATA 6Gb/s connector(s)
2 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s) (4 -pin)
3 x Chassis Fan connector(s) (4 -pin)
3 x Optional Fan connector(s) (4 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)*
1 x Slow Mode switch(es)
8 x ProbeIt Measurement Points
3 x Thermal sensor connector(s)
1 x LN2 Mode header(s)
1 x EZ Plug connector(s) (4-pin Molex power connector)
1 x Power-on button(s)
1 x Reset button(s)
1 x Go Button(s)
1 x mPCIe Combo header(s)
Accessories User's manual
I/O Shield
2 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)*
1 x ROG Connect cable(s)
1 x 12 in 1 ROG Cable Label(s)
1 x mPCIe Combo card(s) with dual band WiFi 802.11 a/b/g/n module + Bluetooth v4.0/3.0+HS module
1 x 2-in-1 RF Cable(s)
2 x Wi-Fi Ring Moving Antenna(s)
BIOS 64Mb UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS
Manageability WfM2.0, DMI2.0, WOL by PME, PXE
Support Disc Drivers
Kaspersky® Anti-Virus
DAEMON Tools Pro Standard
GameFirst II
ROG CPU-Z
Mem TweakIt
ASUS AI Suite II
ASUS WebStorage
ASUS Utilities
Form Factor Extended ATX Form Factor*
12 inch x 10.1 inch ( 30.5 cm x 25.7 cm )
Note *1: LucidLogix Virtu MVP supports Windows 7 operating systems.
*2-1: PCIe 3.0 speed is supported by Intel® 3rd generation Ivy Bridge Core™ Processors.
*2-2: x8/x4/x4 mode is supported by Intel® 3rd generation Ivy Bridge Core™ Processors.
*3-1: The mPCIe 2.0 x1 slot is located on mPCIe Combo™ expansion card.
*3-2: The mini-PCIe slot is pre-installed with an Wi-Fi/Bluetooth module.
*4: Supports on Intel® Core™ processor family with Windows® 7 operating systems.
*5: These SATA ports are for data hard drives only.


Downloads

BIOS, Drivers, ETC.


passende CPU Kühler

Luftkühler:

teilt mir eure Konfigs mit...

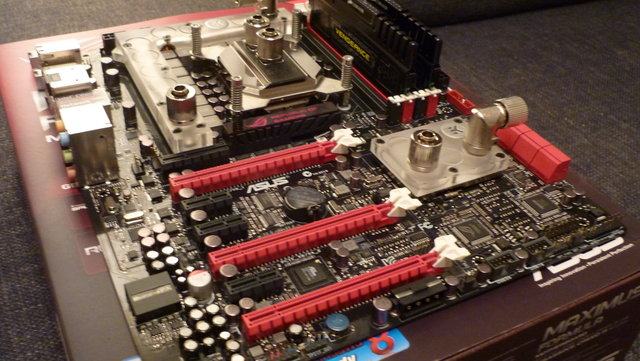

Wasserkühler:

Heatkiller 3.0 LC/LT, Copper, Black Nickel/Chrome
XSPC Raystorm

Passender Schlauch:

Primochill Schlauch PrimoFlex Pro 16/10 (3/8"ID) Clear


RAM

G.Skill RipJaws-X DIMM Kit 8GB PC3-17066U CL11-11-11-30 (DDR3-2133)
Patriot Viper 3 PC3-17000 2133 Mhz (2x4 Gb)
G.Skill Ripjaw Z F3 -17000CL9Q-16GBZH (4x4 Gb)
G.Skill Ripjaw X F3- 17000CL9Q-4GBXMD (2x4GB, 2 Kits in Vollbetückung laufen auch !)


More to come...

Zuletzt bearbeitet:
Bei mir kommt jetzt auch ne neue CPU rein alte ist ja defekt und die ersatz CPU muss ja bald wieder raus..

Hab jetzt nen 3770k 4,5ghz bei 1,2v.. na mal sehen was da so geht :-)

Wie klappt das eigentlich das ich die i7 GPU mit nutzen kann?

Hab ich mom aber beim spielen aktivieren sich die anderen 2 Karten nicht..

Hab diesen komischen Treiber installiert aber sehe das icon nirgends

Gesendet von meinem GT-I9300 mit der Hardwareluxx App

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Es gibt auf der Hompage von ASUS nen guten LucidVirtu Guide.
Du musst erst im BIOS iGPU enablen und die Settings einstellen.
Dann kannst du mit der Software Virtual Sync oder Performance Enhancement einstellen.

Die iGPU als Zusatz zu verwenden bringt nicht viel, Virtual Sync ist aber wirklich toll.
Es ist jedoch nur ne Testversion, für die man ab nem Monat zahlen muss.

Zuletzt bearbeitet:
Es gibt auf der Hompage von ASUS nen guten LucidVirtu Guide.
Du musst erst im BIOS iGPU enablen und die Settings einstellen.
Dann kannst du mit der Software Virtual Sync oder Performance Enhancement einstellen.

Die iGPU als Zusatz zu verwenden bringt nicht viel, Virtual Sync ist aber wirklich toll.
Es ist jedoch nur ne Testversion, für die man ab nem Monat zahlen muss.

FALSCH die Lizenz ist im Bios enthalten wenn Du nach 31 Tagen aktivieren musst dann is bei Deinem letzten Biosupdate was schief gelaufen

Zitat von LucidLogix "Virtu MVP has 3 major components:


1. GPU Virtualization

-

Enabling applications to use best of both worlds between discrete GPU and integrated one, with no limitation where your display is plugged in.
Learn more >>




2. Virtual Vsync

-

A cool technology that allows you to play with your standard in-game vsync turned on for smooth tear-free game play, but without the 60 FPS cap. Yes, you can.
Learn more >>




3. HyperFormance

-

A technology designed to further boost you game responsiveness by removing redundant rendering tasks in the pipeline resulting by higher response performance.
Learn more >>

ich kann alles installieren aber sobald ich die exe. ausführen will sagt mir die software ich sollte die igpu installieren dabei ist sie installiert...

neben bei eine frage, muss ich den hdmi stecker ins board oder graka stecken?

lg

ich kann alles installieren aber sobald ich die exe. ausführen will sagt mir die software ich sollte die igpu installieren dabei ist sie installiert...

neben bei eine frage, muss ich den hdmi stecker ins board oder graka stecken?

lg

iGPU ist enabled und die Settings alle eingestellt?

@omniman: Scheint als ob du förmlich drauf gewartet hast:)
Bei mir und so ziemlich dem Rest des ROG Forums wurde nach 31 Tagen eine Nutzungspauschale verlangt.
Ich bin auf dem neusten BIOS und da hat sich bis jetzt auch noch nichts geändert.

Ja alles aktiviert.

HDMI ins Mainboard gesteckt..

Hab win8 64bit.

Vllt jemand eine Anleitung mit links?

Lg

Gesendet von meinem GT-I9300 mit der Hardwareluxx App

Hab heut dann auch das Brett bestellt, i5 3570k und der BeQuiet Dark Rock Pro 2 wurden auch bestellt, hoffentlich passt alles.

iGPU ist enabled und die Settings alle eingestellt?

@omniman: Scheint als ob du förmlich drauf gewartet hast:)
Bei mir und so ziemlich dem Rest des ROG Forums wurde nach 31 Tagen eine Nutzungspauschale verlangt.
Ich bin auf dem neusten BIOS und da hat sich bis jetzt auch noch nichts geändert.

Dann muss Jemand den Asus Support anschreiben und den bescheid geben dass Sie die Lizenz im Bios vergessen haben kommt öfters mal vor nicht nur bei Asus :fresse: im 1309er funzte es noch aber das Virtu MVP is eh fürn Popo macht bei 95% der Spiele nur huddel gibts sogar hier nen extra Virtu MVP Fred.

Hab heut dann auch das Brett bestellt, i5 3570k und der BeQuiet Dark Rock Pro 2 wurden auch bestellt, hoffentlich passt alles.

Darf ich fragen von welchem Händler du es gekauft hast?

Wichtig ist, dass du vorsichtig auspackst, und erst mal ganz genau nach Fingerabdrücken, Kratzern etc. inspizierst.
Das Zubehör in diesem Sinne nicht öffnen bevor das Board vollstens gecheckt ist.
Falls dus von einem der drei bekannten Händler gekauft hast, welche bei dieser Serie gerne Rücksendungen als A verkaufen, bitte noch genauer nachsehen.


@omniman: Wie gesagt, Virtual Synch ist ne sehr coole Sache.

Hardwareversand (der is auf der Liste der guten oder bösen?), is einer der wenigen der zu mir schickt und hat relativ gute Preise, mit dem Service war ich bisher auch immer zufrieden

Hardwareversand ist völlig OK:)

Trotzdem lieber noch nen vorsichtigen Check machen, kann nicht schaden.
Das Board wird dich umhauen, ist wirklich geil wenn mal ein gescheites BIOS drauf ist.

Mal guggn wie es so läuft, bin auch schon mit dem crosshair iv voll zufrieden, hatte dwmit echt nie probleme, hoffe das geht so weiter.

Gesendet von meinem GT-I9100 mit der Hardwareluxx App

Naja Tests zufolge wirds mit 4GHZ keinen großen Unterschied mehr machen, jedoch wären 4.2GHZ schon empfehlenswert bei ner 580 für volle Leistungsbereitschaft.
Du hast ja nicht ohne Grund eine unlocked CPU:)
Die GTX 580 ist eine sehr leistungsfähige Karte, gib ihr bischen mehr Luft zum atmen.

Du kannst es ja mal ausprobieren.
Mach mal ne 3DMark11 Loop mit 4GHZ und einmal mit 4.2GHZ.
Bin mir sicher, dass man da noch was rausholen kann.

hehehe nene das ist meine art die cpu zu schonen ^^

Zuletzt bearbeitet:
Kein Stress:)
Ich bin da immer etwas leistungsorientierter.

Wenn du nicht bencht und es beim Spielen keine spürbaren Beeinträchtigungen zur Folge hat, gibts auch keinen Grund den Takt zu erhöhen.

Aber rein von nem Enthusiastenstandpunkt tuts mir ehrlich gesagt schon etwas weh ne unlocked Ivybridge CPU auf 4GHZ zu sehen:p
Musst du ja nicht 24/7 drauf haben, kannst ja ein OC bzw. Bench Profil erstellen, dann testest/bencht du den Takt und gehst anschließend wieder runter auf nen normalen 24/7 Takt.

So mach ichs auch und ich finde Ivy übertakten macht wirklich Spaß:)

Kein Stress:)
Ich bin da immer etwas leistungsorientierter.

Wenn du nicht bencht und es beim Spielen keine spürbaren Beeinträchtigungen zur Folge hat, gibts auch keinen Grund den Takt zu erhöhen.

Aber rein von nem Enthusiastenstandpunkt tuts mir ehrlich gesagt schon etwas weh ne unlocked Ivybridge CPU auf 4GHZ zu sehen:p
Musst du ja nicht 24/7 drauf haben, kannst ja ein OC bzw. Bench Profil erstellen, dann testest/bencht du den Takt und gehst anschließend wieder runter auf nen normalen 24/7 Takt.

So mach ichs auch und ich finde Ivy übertakten macht wirklich Spaß:)

Ja gut asus selbst gibt im oc tool ja 4,2 und 4,6 an. Auf was rennt deiner 24/7? Ich habe festgestellt die zuverlässigsten benches sind aktive spiele wie farcry oder battlefield. Meine 580 passed heaven und 3dmark @900mhz ohne probleme. In den games schafft sie aber stabil nur 850. ok bei ner vid von 1,075 wo 1,2 möglich wären...

Kannst du mir mal das mit offset erklären und deine genauen bioseinstellungen (abweichend von standard) posten?

Edit: im bios zeigt es mir gut an wieviel vcore die cpu verlangt. bei 4,2 sinds so ca 1,150v im bios und real 1,160v unter win. macht echt laune unter windows zu takten. wenn man bedenkt dass sie im auto modus 2,6 zieht ist das doch ordentlich. aber um die cpu langfristig zu schonen bleibe ich bei 4,0 @ 1,2 vcore :-)

Ps: also der onboard sound erreicht nach meiner subjektiven schätzung nur so ca 70% quali von ner soundkarte ab 50 eur. also lohnt sich nachzurüsten.

Übrigends: wenn der kühler an der southbridge die anschlüsse oben gehabt hätte, würde es wirklich eng werden. von demher hat ek alles richtig gemacht.

Zuletzt bearbeitet:
Ist es eigentlich schlimm wenn man die PLL unter 1,8v setzt?

Was muss ich eigentlich alles einstellen um die interne Grafikkarte zu nutzen im desktop betrieb und im 3D modus dann meine 2 GTX480 nutzt?

Gibts irgendwo ne Liste wo man die sehen kann wofür die ganzen spannungseinstellungen stehen und wo steht von wieviel bis wieviel man gehen kann und was dir standard Einstellung ist?

Lg


Gesendet von meinem GT-I9300 mit der Hardwareluxx App

also meine 580 gtx taktet im idle erst auf 405 mhz dann auf 51 mhz runter...da its besser man schont die cpu und lässt die interne vga aus.

So hier mal 2 Pics:





Anhänge

  • p1010238y.jpg
    88,7 KB · Aufrufe: 43
Zuletzt bearbeitet:
Gibts irgendwo ne Liste wo man die sehen kann wofür die ganzen spannungseinstellungen stehen und wo steht von wieviel bis wieviel man gehen kann und was dir standard Einstellung ist?

Lg


Gesendet von meinem GT-I9300 mit der Hardwareluxx App

Du hast bei jeder Voltage eine Liste wo ein roter Bereich angegeben ist bzgl. des kritischen Bereichs.

@ronin: Hier der Offset Guide:

.)CPU Core Voltage Offset Mode Overclocking - Republic of Gamers

Hübsche Fotos:)
Hab den EK Kühler auch, der ist Klasse.
Deine Verschlauchun ist aber ein bischen unübersichtlich, warum nicht 1/2"?

ich liebe einfach den 10/8 schlauch :-) wieviel mhz rennt deine cpu?

4.3GHZ mit Offset und EIST 24/7
4.7GHZ manuell ohne Turbo und EIST zum Benchen

also ich habe folgende einstellung dennoch springt die cpu nur auf 4 ghz im turbo:

turbo ration: manual
ratio synchronization control : disable
Cpu multi: 42
memory frequence: ddr3-2000 mhz
extreme ov: disable
cpu voltage mode: offset mode
cpu offset voltage: 0,150
dram voltage: 1,50000
dram timing control: 10-11-10-31-2

DIGI+POWER CONTROL:
cpu load line calibration: ultra high (75%)
cpu power phase control: optimized


was ist falsch?

Geh ins BIOS.
Unter CPU Power Management Options schaltest du den Turbo und EIST aus.
Dann kannst du mal nen konstanten manuellen Clock setzen ohne, dass dieser von Speedstepping oder Turbo beinflusst wird.

ja hab ich bringt nix der geht nur auf 4000

edit also die offset methode ist leider nix für meine cpu. ohne offsetbeschränkung jagt der 1,3v auf die cpu und die geht trotz 4,2 ghz freigabe nur auf 4,1ghz. mit der alten turbo methode komm ich locker auf 4,2 bei ner konstanten vcore von 1,160...was auch nen sehr guter wert ist. wenn man bedenkt dass bei nem unkonfigurieten pc permanent 1,3 v auf die cpu gejagt werden ^^

Zuletzt bearbeitet:
Also wenn du im Idle CPUZ öffnest hat die CPU 4GHZ und unter Last ebenso?

Ich glaube du hast den CPU Multi in den Turbo Settings gesetzt, kann das sein?
Auf der nächsten Seite gibt es nochmal eine Option wo der CPU Multi gesetzt werden kann, hierbei musst due die x42 eingeben.

ja hab ich, evt würde es helfen wenn mir mal deine settings postes

wieviel vcore hast du bei 4300?


ich teste erst mal das kleine offset/turbo modus programm:

4200 - 1,168
1600 - 0,928

aber da crashed er regelmäßig wenn ich vom idle aus prime starte. meine cpu will wohl konstant 1,160-1,168. bringt alles nicht mit offset crashed das teil, selbst bei 4 ghz. mit konstanter vcore absolute stabil. hab jetzt im bios vcore 1,5 und unter win 1,7. ist das im grünen bereich?

Zuletzt bearbeitet:
Ok versuchen wirs so:)
(Der Guide hat auch ein paar sehr nützliche Infos für dich)
CPU Core Voltage Offset Mode Overclocking - Republic of Gamers

Auf dem ersten Bild siehst du den Multi bei der Turbo Ratio.
Dieser ist für uns uninteressant, da wir ja den Turbo disabled haben wollen

Du musst das Setting CPU Ratio auf 42 setzen.
Dann kriegst du den konstanten Clock von 4.2GHZ, wenn EIST und Turbo schon off sin.

OK?:)

hehehe ne mein system packt des net. welche vcore hast du denn bei welchem takt anliegen? hab wohl ne weibliche cpu die klare verhältnisse wünscht ^^

Zuletzt bearbeitet:
Ich glaub wir reden etwas um das Problem herum.

Du musst einen klaren Unterschied zwischen einem durch den Turbo gesetzten Takt und einem permanenten Takt ohne Turbo und EIST machen.
Natürlich gibt es da dann auch Vcore Unterschiede.
Wenn du diesen manuell gesetzt hast und Turbo/EIST ausgeschalten sind, ist ja alles schonmal in Butter.
Ich bin mir sicher, dass deine CPU 4.2GHZ schafft.
Du musst eben nur den Vcore manuell anpassen.

Bei 4.7GHZ brauch ich schon über 1.3V.
Ich übertakte jedoch niemals den Turbo Takt, immer nur mit Turbo und EIST off, da sonst in Benchies während der Zeit welcher der Takt braucht um auf den OC zu stoßen, mit dem normalen Idle Takt operiert wird und somit der Score minimal niedriger ausfällt.

Zuletzt bearbeitet:
ich sag mal die temps gehen im idle schon ordentlich runter. ich lass es erstmal so laufen... :-)

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
