[Sammelthread] Asus Maximus V Gene R.O.G (Intel Z77)

Willkommen im Sammelthread zum ...

Asus Maximus V Gene R.O.G (Intel Z77)


Layout:


weitere Bilder:



Spezifikationen:

Chipset Intel® Z77
Memory 4 x DIMM, Max. 32GB, DDR3 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUS or user manual for the Memory QVL (Qualified Vendors Lists).
Graphic Integrated Graphics Processor
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
Multi-GPU Support Supports NVIDIA® SLI™ Technology
Supports AMD CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *1
Expansion Slots 2 x PCIe 3.0/2.0 x16 (x16 or dual x8, red) *2
1 x PCIe 2.0 x4 (black)
1 x mini-PCIe 2.0 x1 *3
Storage Intel® Z77 chipset : *4
2 x SATA 6Gb/s port(s), red
2 x SATA 3Gb/s port(s), black
1 x eSATA 3Gb/s port(s), red
1 x mini-SATA 3Gb/s port(s), black
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *5
ASMedia® PCIe SATA controller : *6
2 x SATA 6Gb/s port(s), red
LAN Intel®, 1 x Gigabit LAN Controller(s)
Audio SupremeFX III built-in 8-Channel High Definition Audio CODEC
- Output Signal-to-Noise Ratio (A-Weighted): 110 dB
- Output THD+N at 1kHz: 95 dB
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- SupremeFX Shielding™ Technology
- 1500 uF Audio Power Capacitor
- Gold-plated jacks
- X-Fi® Xtreme Fidelity™
- EAX® Advanced™ HD 5.0
- THX® TruStudio PRO™
- Creative ALchemy
- Blu-ray audio layer Content Protection
- Optical S/PDIF out port(s) at back panel
USB Ports Intel® Z77 chipset :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :
8 x USB 2.0 port(s) (4 at back panel, black+white, 4 at mid-board)
ASMedia® USB 3.0 controller :
2 x USB 3.0 port(s) (2 at back panel, blue)
Overclocking Features mPCIe Combo™ (mPCIe/mSATA combo card)
ROG Connect :
- RC Diagram
- RC Remote
- RC Poster
- GPU TweakIt
Extreme Engine Digi+ II :
- 8 -phase CPU power design + 4 -phase iGPU power design
- 2 -phase QPI/DRAM power design
ProbeIt
UEFI BIOS features :
- ROG BIOS Print
- GPU.DIMM Post
GameFirst
iROG
Extreme Tweaker
Loadline Calibration
USB BIOS Flashback
Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)






Backpanel:

1 x DisplayPort
1 x HDMI
1 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
4 x USB 3.0
4 x USB 2.0 (one port can be switched to ROG Connect)
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x Clear CMOS button(s)
1 x ROG Connect On/ Off switch(es)

OnBoard-Anschlüsse:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
2 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s)
3 x Chassis Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
8 x ProbeIt Measurement Points
1 x Power-on button(s)
1 x Reset button(s)
1 x Go Button(s)
1 x mPCIe Combo header(s)

Lieferumfang:
User's manual
I/O Shield
2 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ROG Connect cable(s)
1 x 12 in 1 ROG Cable Label(s)
1 x ROG Door Hanger(s)

UEFI SCREENS:


Links:

Preisvergleich

Produktseite / Info beim Hersteller

Downloads: Bios, Treiber, Handbuch,...

Downloads: Bios, Treiber, Handbuch... Direktlinks

+ Handbuch MAXIMUS V GENE User's Manual (English)


+ Maximus V GENE Bios 0402 - [First Release Bios]
+ Maximus V GENE Bios 0503 - [1.Improve system stability. 2.Enhance compatibility with some USB devices.]
+ Maximus V GENE Bios 0602 - [Official Beta Bios Asus FTP]
+ Maximus V GENE Bios 0650 - [Beta Bios Shamino]
+ Maximus V GENE Bios 0701 - [Beta Bios Shamino]
+ Maximus V GENE Bios 0805 - [Added DRAM Tuning Improved Performance Default enable thunder bolt support IRST Update]
+ Maximus V GENE Bios 0880 - [Updates system compatibility Improves performance Improves DRAM Overclocking]
+ Maximus V GENE Bios 0881 - [fixed data vref bug ]


+ Treiber Chipsatz: Intel Chipset Software Installation Utility V9.3.0.1019 XpVistaWin7
+ Treiber Chipsatz: Intel Chipset Software Installation Utility V9.3.0.1020 XpVistaWin7

+ Treiber Chipsatz: Intel Management Interface Engine V8.0.0.1262 XpVistaWin7
+ Treiber Chipsatz: Intel Management Interface Engine V8.0.4.1441 Win7 32bit & 64bit
+ Treiber Chipsatz: Intel Management Interface Engine V8.0.10.1464 Win7 32bit & 64bit Windows XP HE MCE Pro 32bit & 64 Bit


+ Treiber SATA: Intel® Rapid Storage Technology V11.0.0.1032 Windows XP/7 32bit & 64bit (WHQL)
+ Treiber SATA: Intel® Rapid Storage Technology V11.1.0.1006 Windows XP/7 32bit & 64bit.(WHQL)
+ Treiber SATA: Intel® Rapid Start Technology Software V1.0.0.1022 for Windows 7 32bit & 64bit
+ Treiber SATA: Asmedia SATA Controller V1.3.4.0 Windows XP 32bit & XP 64bit & Win7 32bit & Win7 64bit (WHQL)

+ Treiber USB: Intel USB 3.0 Driver V1.0.1.209 Win7 32bit & Win7 64bit (WHQL)
+ Treiber USB: Intel USB 3.0 Driver V1.0.4.220 Win7 32bit & Win7 64bit (WHQL)
+ Treiber USB: Asmedia USB 3.0 V1.14.3.0 Windows XP 32bit & XP 64bit & Win7 32bit & Win7 64bit (WHQL)


+ Treiber LAN: Intel Gigabit Ethernet Driver V16.6.0.0 WHQL XpWin7
+ Treiber LAN: Intel Gigabit Ethernet Driver V16.8.1 Win7 32-Bit
+ Treiber LAN: Intel Gigabit Ethernet Driver V16.8.1 Win7 64-Bit
+ Treiber LAN: Intel Gigabit Ethernet Driver V17.0.0 Win7 32-Bit
+ Treiber LAN: Intel Gigabit Ethernet Driver V17.0.0 Win7 64-Bit


+ Treiber Video: Intel Graphics Accelerator V8.15.10.2598 Windows Win7 32bit & Win7 64bit (WHQL)
+ Treiber Video: Intel® HD Graphics Driver V8.15.10.2712 Win7 32-Bit
+ Treiber Video: Intel® HD Graphics Driver V8.15.10.2712 Win7 64-Bit

+ Treiber Video: Intel® HD Graphics Driver 15.26.8.2696 Win7 32-Bit
+ Treiber Video: Intel® HD Graphics Driver 15.26.8.64.2696 Win7 64-Bit

+ Treiber Video: Lucidlogix VIRTU Version 1.2.112.20176 Win7 32-Bit
+ Treiber Video: Lucidlogix VIRTU Version 1.2.112.20176 Win7 64-Bit
+ Treiber Video: Lucidlogix VIRTU V2111120856 Win7
+ Utility Video: LucidLogix Virtu MVP Wizard V1.00.08 for Windows Win7 32bit & Win7 64bit
+ Utility Video: Lucid Virtu Universal MVP Software V2.1.110.19997

+ Treiber Audio: Realtek Audio Driver Version 5.10.0.6570 & 6.0.1.6570 WHQL XpVistaWin7
+ Treiber Audio: Realtek Audio Driver Version 5.10.0.6602 & 6.0.1.6602 WHQL XpVistaWin7

+ Utility Audio: Sound Blaster X-Fi 2 Utility Package V1.0 (R11) Windows 7


+ ASUS AI Suite II 1.0.2.27 Windows XP Win7
+ ASUS AI Suite II 1.0.2.29 Windows XP Win7

+ ROG GameFirst V1.0.1.09
+ ROG ConnectPlus V1.0.0.14
+ ROG Connect V1.0.6.03
+ ROG CPU-Z V1.59.2
+ ROG Theme V1.0.0.12

+ DAEMON Tools Pro V44003120221 XP Win7



--------------------------------------------------------------------------

Besonderheiten:


Reviews:

[url=http://www.overclockers.com/asus-maximus-v-gene-motherboard-review/]ASUS Maximus V GENE Motherboard Review | Overclockers.com

ASUS Maximus V GENE (Intel Z77) Motherboard Review | TweakTown USA Edition
ASUS Maximus V GENE Motherboard review | guru3d.com
ASUS Maximus V Gene Overclocking Review And Benchmarks | motherboards.org
Asus Maximus Gene V Preview | lanoc.org
ASUS Maximus V GENE Review | votez.net
Asus Maximus V Gene (Z77) Motherboard Sandy Bridge Review | eTeknix.com
Intel Z77 Chipset Launch Roundup - ASUS Maximus V Gene | hardwareheaven.com
ASUS Maximus V Gene| AwardFabrik.de
Au-Ja! - ASUS Maximus V Gene | au-ja.de

Weitere Infos und nützliche Links:

- Maximus IV GENE-Z BIOS Guide - Overclocking



Kompatibilität Arbeitsspeicher:

QVL - QUALIFIED VENDOR LIST - DOWNLOAD

User Berichte:


Kompatibilität CPU Kühler:


+ Corsair H60 (Preisvergleich)(Foto von Emiras)
+ Corsair H70 (Preisvergleich)
+ EKL Alpenföhn K2 (Preisvergleich)
+ Noctua NH-C14 (Preisvergleich)
+ Noctua NH-D14 (Preisvergleich)
+ Prolimatech Genesis (Preisvergleich)
+ Prolimatech Megahalems (Preisvergleich)
+ Prolimatech Black Series Megahalems (Preisvergleich)
+ Thermalright Venomous-x (Preisvergleich)
+ Thermalright HR-02 Macho (Preisvergleich)
+ Thermalright Silver Arrow (Preisvergleich)

Overclocking Ergebnis:

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wenn dir das Gene von der Größe reicht kannst du das nehmen. Ich hab darauf eine 7950 und Asus Xonar verbaut. Graka wird trotz Soundkarte mit x16 angefahren. Also kein Problem.
Prinzipiell musst du selber entscheiden was du willst. Die Boards unterscheiden sich halt nach Ausstattung. Da du nur moderat OC'n willst würde ich nach Ausstattung entscheiden.

Wenn dir das Gene von der Größe reicht kannst du das nehmen. Ich hab darauf eine 7950 und Asus Xonar verbaut. Graka wird trotz Soundkarte mit x16 angefahren. Also kein Problem.
Prinzipiell musst du selber entscheiden was du willst. Die Boards unterscheiden sich halt nach Ausstattung. Da du nur moderat OC'n willst würde ich nach Ausstattung entscheiden.

Du hast die xonar im zweiten grakaslot? Oder im 4x?

Lg Marti

Gesendet von meinem GT-S6102 mit der Hardwareluxx App

Ne schon im dem schwarzen kleinen Slot unter dem zweiten Graka Slot. Also dem 4x. Aber ne Soundkarte im Graka Slot hätte auch mal was :d

Dann ist es klar das es nicht auf die Grakaanbindung geht :)

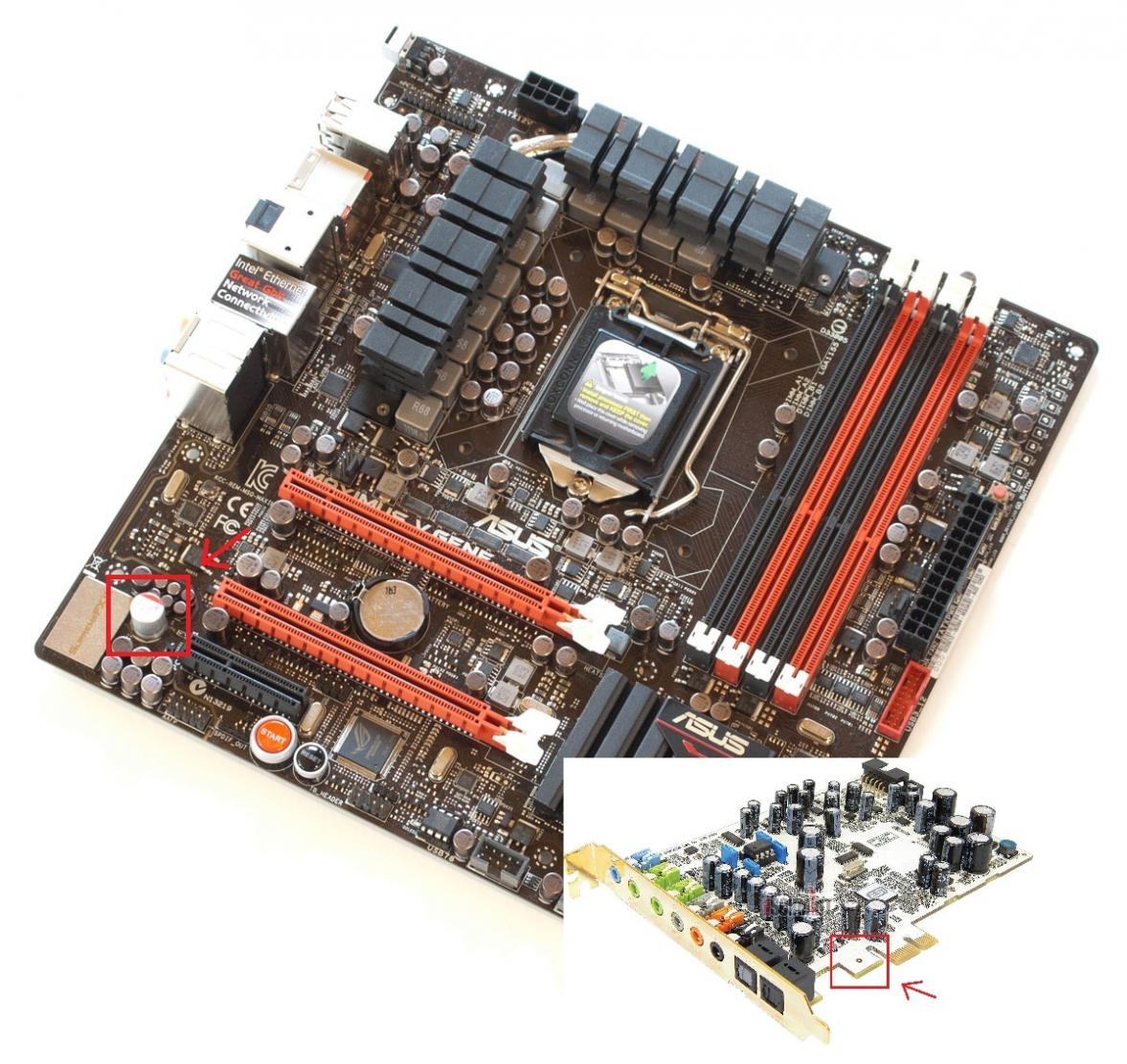

Wieso hat die Karte bei dir reingepasst? o_O

Bei mir stößt da der rechteckige Vorsatz der noch vor dem Kontaktpins der Soundkarte ist mit dem Stützkondensator des Onboardsounds zusammen :wall:


Zum kotzen.jpg

Zuletzt bearbeitet:
Moin!

Achtung!

Mit 1302 beta-BIOS, kann es zu Problemen mit TV-Karten führen!

Gruß Vita

Damit fällt das für mich flach... alter Schwede asus -.-

Danke für den Hinweis

Gesendet von meinem GT-S6102 mit der Hardwareluxx App

Das 1302 läuft gut.
Alle Energiesparmodi on, Maximum Energie-Save


Beim ersten Testen mit dem 1302 hatte ich auch wieder das Phänomen, dass es kurz mit einer Stufe weniger lief.
Da hatte ich mit der Phasenfrequenz gespielt, ist dann aber nach einer Stunde ausgestiegen.
Beim nächsten Neustart kam die Vcore dann nicht mehr so weit runter, ohne was am Vcore zu verändern.
Ich nehme die Phasenfrequenz die im Grenzbereich am längsten durchhält, zur Sicherheit eine Stufe hoch läuft durch Linx.
Ich schau dann noch wie es mit 40K und WHEA-Fehlern aussieht und gut ist die Laube.
Das Ganze mit identischen Ram-Setting nochmal mit 4.5Ghz zum Zocken.
Hat das vielleicht auch jemand beobachtet, dass es nach einem Bios-Flash kurz spinnt und mit weniger läuft.
Dann rennt es plötzlich einwandfrei und die Vcore steht sehr stabil wie angenagelt.
Mal schauen, wie die dann im Custom-Run runter droopt. Es wird um die 1V @ 4GHz liegen.

Zuletzt bearbeitet:
@Pirate

Also wie gesagt meine Xonar Dx passt wunderbar. Die hat hat auch den Vorsatz.
Hast mal nen Bild wo die aufliegt?

Hallo Community!
Bin auf diesen Thread gestoßen und wollte euch mal um Rat fragen.

Hab heute morgen ein BIOS Update auf 1204 gemacht. Jetzt muss ich feststellen, dass die USB 3.0 Ports in der Mitte (eSata Reihe) einen Absturz verursachen, sobald ich ein USB Gerät einstecke. Wenn ich im BIOS auf USB Einstellungen gehe bekomm ich den Fehler "Ungültiger Bereich". Hat hier vll einer eine Idee, was das sein könnte? Ich muss dazu sagen, in der alten Version 0402 hatte ich das Problem nicht, da liefen die USB Ports einwandfrei.

Bin für jeden Ratschlag dankbar

mfg
Shimpuu

Schau halt ob Du via ROG Backflashen kannst. Dazu das alte Bios in M5G.CAP umbennen auf einen Fat32 Stick und am ROG-USB anschließen.
Bios Reset drücken dann die ROG-Taste bis es anfängt zu blinken und flashen.
Wenn Du Pech hast geht der Backflash seitdem 1204 nicht mehr.

@Pirate

Also wie gesagt meine Xonar Dx passt wunderbar. Die hat hat auch den Vorsatz.
Hast mal nen Bild wo die aufliegt?

Leider nicht :(

Bei der Xonar ist der "Vorsatz" aber offensichtlich auch nicht so lang wie bei meiner Karte. Mit etwas sanfter "Gewalt" (eigentlich maßlos übertrieben) habe ich die SK nun doch reinbekommen, ist aber echt Haareng :(

Okay wenn es passt ist ja gut. Aber eigentlich sollte doch der Bereich überall gleich sein. Da gibt's bestimmt ne DIN dafür. Funktionieren tut dir Karte aber?

Natürlich :fresse2: - sonst würde ich hier kochend im Dreieck Springen ^^

Vergleiche mal Bilder von der Xonar DX und der Prodigy X-Fi NRG - das siehst du sofort das der Vorsatz bei der Prodigy länger ist :)


Frage mich wofür der überhaupt ist :confused:

Du hast recht. Wirklich komisch :confused:
Für was der ist, ist ne gute Frage.

Edit :

Hat jemand diese Game first im Einsatz? Taugt das was? Ich hab gesehen, dass es dieses cfos ist. Da hat ich mir früher mal meine Installation zerlegt. Deshalb dachte ich ich frag lieber mal.

Zuletzt bearbeitet von einem Moderator:
Das 1302 läuft gut.
Alle Energiesparmodi on, Maximum Energie-Save


Wernersen, könntest du mir mal nen Gefallen tun?

Mir mal das Profil so wie du es atm eingestellt hast speichern (im Bios auf Stick o.ä.) und mir senden? Möchte mal wissen wo du wie was einstellst damit ich da mal dahintersteige :)

Werde wohl nie ein Freund des Ram-OC, aber ist schon lustig, was eine einzige Einstellung bei den Tertiär-Timings ausmacht für den Aida-Benchmark - während der Score bei Memtweak unverändert bleibt.
Bei meinen 1600er Vengeance (4x4 @1867) stellt das Board bei Auto den tRRSR auf 6:


Umgestellt auf 4:

Wernersen, könntest du mir mal nen Gefallen tun?

Mir mal das Profil so wie du es atm eingestellt hast speichern (im Bios auf Stick o.ä.) und mir senden? Möchte mal wissen wo du wie was einstellst damit ich da mal dahintersteige :)

Hi Marti,

Profile kann man nur auf die Bios-Version einspielen mit der sie erstellt wurden.
Wenn Du auf 1302 gehst würde das klappen. Sonst schicke ich dir mal Pics......

Gruß Werner

Zuletzt bearbeitet:
Vielen Dank Werner :wink:

Ich würde dafür auch mal auf 1302 gehen :) - solange ein evtl. notwendiger Backflash damit funktioniert.

lg

Marti

Kann heikel werden, das weißt Du.
Heute nicht mehr, morgen ist ja auch noch ein Tag.

Aber klar :)

War jetzt keine Aufforderung sofort loszulegen, mich interessiert halt dein know-how - bei Intel bin ich da wirklich irgendwo in den mid-Core2duos hängengeblieben :fresse2:

Ich probiere immer den sogenannten Sweetspot der Hardware zu finden.
Auch sind mir die Energiesparfunktionen wichtig. Das ist auf dem Asrock bis 4.5GHz kein Problem gewesen, also muss Asus das auch können.
Demnächst teste ich natürlich noch mehr auch was mit 2400 Ram-Takt geht.
Ich finde dieses stramme 2200MHz macht sich sehr gut, bei wenig Vdimm. Ich hab da kein Problem mit, wenn sich das einer abkupfert.
Hab mich auch oft an Screns von anderen orientiert. Bin auch immer interessiert dazuzulernen, da gibts ja noch jede Menge.

Zuletzt bearbeitet:
Stromsparfunktionen laufen bei mir auch so ziemlich alle (EPU = Max Powersaving + ERP = enabled), kapiere aber nicht wie du auf so niedrige Voltages kommst (auf deinen Screens z.b. 0,6 irgendwas Volt im idle :eek: - meiner hat da 1,00V :( )

Glaube ich mache irgendwo nen Fehler - denn es kann nicht sein das ich immer Krücken ab bekomme :fresse2:

Daher halt die Frage ob ich mal ein Profil von dir haben kann um zu sehen wo du etwas einstellst und vor allem was - meistens kann man bei OC guides nicht wirklich linear mitlaufen und learning by doing (oder besser watching) ist mir da lieber :)

Hoffe das ich durch dein Profil nen Fehler in meiner Einstellart finde oder vielleicht sogar mehrere... arbeitest du z.b. mit den Phasenoptimierungen oder LLCs?

Bei mir ist so ziemlich alles auf ASUS Optimised eingestellt und die LLC läuft auf "regular" ...

LLC ist natürlich auf regular. Damit es im idle so tief geht, liegt an den C-States, C3 und C6 müssen on.
So sind die Kerne im idle auch sehr gleichmäßig von der Temp.
Dann ist es natürlich noch von der VID abhängig. Eine mit einer sehr hohen VID kann da nicht so weit runter kommen.
Optimised kannste ruhig auf Extreme stellen.
Die Phasenfrequenz macht sich nur in der Stabilität bemerkbar.


Zuletzt bearbeitet:
Hm, was für eine VID hatte deiner eigentlich?

Meinen hatten wir ja glaube ich mit 1,17V beziffert nicht? (merke mir sowas immer erst nach ner Weile :fresse2: )

Mit so einer hohen vid kannst du ja auch nicht sooo niedrige vcore erwarten

Naja, ich weiß ja nicht mal was die anderen hier so für VIDs haben :)

Bei ner Sandy wäre ich über so ne VID froh gewesen :fresse2:

@Werner: Hakt bei dir die Maus auch ab und an wenn du alle Stromsparmodis angeschalten hast? :kotz:

Zuletzt bearbeitet:
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
