[Sammelthread] Asus P5N-E SLI (nForce 650i SLi) [6]

ASUS P5N-E SLI nForce 650i SLI, dass "neue" midrange overclocking Board für den kleinen Geldbeutel?

Laut einem Review von Anandtech erwartet uns mit dem Asus P5N-E SLI ein kleines Wunder für Leute, die nicht viel ausgeben wollen, aber dennoch nicht auf OC verzichten wollen. Anandtech hatte das Glück vorab ein Exemplar des Boards zu erhalten und auf Herz und Nieren zu Prüfen. So erreichten die Anandtech übertakter einen stabilen FSB von beachtlichen 502MHZ, es war sogar ein Hochfahren des Betriebssystems mit einem FSB von 509MHZ möglich.

Anandtech Zitat:

"We were able to enter XP at 7x509 and the board would post at 7x519. However, at least with our sample, stability over 504FSB dropped off quickly and we feel like the board was designed with 500FSB."

Hier erst einmal die links zum Review:

<a href="http://www.anandtech.com/mb/showdoc.aspx?i=2894&p=3">Anandtech Review</a>

Bilder:





Performance:

Die Performance des Boards in Games wie Battlefield 2, Quake4 oder Half Life 2 liegt über dem des hochgepriesenen Asus P5B Deluxe. Es setzt sich im durchschnitt um 1-2 FPS ab.

Anandtechs erreichter FSB:



Einziges Manko, der Vdrop soll sich zwischen 06 ~.09V bewegen. Wollen wir einmal gespannt sein ob dort noch etwas gemacht werden kann.

VDrop Mod, für behebung der extremen Schwankungen:

Um diesen durchzuführen muss man kein Hardwareprofi sein. Man nehme einen ganz normalen Bleistift und verbindet die auf dem Bild zu sehenden Punkte miteinander. Da dieser Mod nach einiger Zeit quasi "verfliegen" kann, müsste man ihn ab und an mal erneut durchführen. Wir übernehmen keine Verantwortung für diesen Mod. Man verringert die Vdrop schwankungen auf ein minimales, bisher hatten die meisten hier eine Endschwankung von 0,016v.

<a href="http://www.forumdeluxx.de/forum/showpost.php?p=5409937&postcount=1294">Anleitung von serkon sehr gut vorgeführt</a>



Auf diesem Bild ist dargestellt, wie

Die Redakteure sind sich sicher, dass ihr Board kein Einzelfall in Sachen overclocking war, in einem anderen Review von xtremesystems.org kam man bis zu einem FSB von 462. Wollen wir einmal abwarten was die Zukunft bringt.

Bisherige Tests:

<a href="http://www.anandtech.com/mb/showdoc.aspx?i=2894">Anandtech</a>

+

<a href="http://www.xtremesystems.org/forums/showthread.php?t=126791">xtremesystems</a>

<a href="http://enthusiast.hardocp.com/article.html?art=MTI0OSwsLGhlbnRodXNpYXN0">Hardocp</a>

Herstellerlink + Treiber:

<a href="http://support.asus.com/download/download.aspx?SLanguage=de-de">Asus</a>

Über das Layout lässt sich streiten, es gibt einige mankos, eines wäre bspw der Floppyanschluss, der sich an der unteren Seite des PCBs befindet. Unpraktisch, da man die Floppykabel somit quer über das Board verlegen müsste. Ob dies ein Grund wäre es nicht zu kaufen, muss jeder selbst entscheiden.

Biosversionen:

<a href="http://support.asus.com/download/download.aspx?SLanguage=de-de">Bios</a>

Hier könnt ihr euch die 0401 Final Version laden:

<a href="http://dlsvr02.asus.com/pub/ASUS/mb/socket775/P5N-E%20SLI/0401.zip">Bios 0401 Final</a>

Hier die neueste BETA Version, flashen geschieht auf eigene Gefahr

<a href="http://www.sendmefile.com/00510596">Bios 0504 Beta</a>

Preise bei Geizhals:

<a href="http://geizhals.at/deutschland/a230328.html">Geizhals</a>

Speichersupportlisten:







Getesteter Speicher der nicht in der Liste steht:

- G.Skill F2-6400CL4D-2GBPK DDRII 2GB PC2-6400
- G.Skill F2-6400CL4-1GBPK
- 2x1024MB Crucial BL11145.3G PC667 Chip: ELPIDA E5108AG-6E-E
- OCZ XTC Platinum DDR2-800 Revision 2
- Corsair XMS2 DDR2 667Mhz
- G.E.I.L. DDRII 800 GX22GB6400UDC
- TakeMS TMS1GB264C081-805AE
- Elexir 1GB-Riegel 667 C5
- 2048MB OCZ PC2-6400 CL4 KIT XTC ATI Edition
- 2 x 1024MB F2-6400CL5D-2GBNQ
- 2x512MB adata vitesta extreme edition ddr2-800
- 1024MB Crucial Value 533
- OCZ PC2-5400 Gold GX XTC 2GB Kit
- Cellshock DIMM Kit 2048MB PC2-6400U
- 2x 1024MB OCZ PC2-6400 CL4 KIT XTC ATI CrossFire
- TEAM ELITE 800 CL5 2048 Kit
- Mustang PC5300 Chips "MM 512D08D25-35"
- A-DATA 4GB-Kit (2x2GB) PC5300 (5er Timings)
- G.E.I.L. DIMM 2 GB DDR2-667 Kit (GX22GB5300DC)
- G.Skill 2GB F2-6400CL4D-2GBHK DDR 800
- G.Skill DDR2-800 CL4 4GB kit F2-6400CL4D-4GBPK

Ramprobleme mit folgenden Fabrikaten:
- G.SKill F2-6400 PHU2-2GBZX
- G.Skill F2-6400PHU2-2GBNS
- G.SKill F2-5300 PHU2-2GBZX <- nur die alte Rev mit Elpida chips
- Extrememory 512MB DDR2-800
- MDT DDR 800 M924-800-16
- MDT Twinpacks PC2-667

-Möglicherweise Probleme, mit Transcend Speichern. Es handelt sich um die Transcend DDR800 die mit Jetram Chips bestückt sind. Diese können instabilitäten auslösen, nicht betroffen davon sind Transcend mit Micron Chips. Es laufen aber auch vereinzelt Jet Ram Chips, dies ist bisher alles nicht Restlos geklärt, woran es nun liegt, wo sich Micron und Jetram jetzt unterscheiden. Auch verschiedene MDTs bereiten starke Probleme, diese zeigen keine Fehler in Memtest, produzieren sie aber in anderen Anwendungen sowie Spielen.

Speichersettings: Linked und Unlinked Benchmarks bereitgestellt von Ceejay.

Linked:



Unlinked:



<a href="http://www.forumdeluxx.de/forum/showpost.php?p=5669733&postcount=2887">>>>>>serkons142 OC GUIDE<<<<<</a>

Erreichter FSB verschiedener P5N-E User:

serkon142: FSB 475
DeimosMX: FSB 480
ChrisTucker2004: FSB 480
CIAgeBEE: FSB 500
Wolfsblut: FSB 495
TM30: FSB 470
AND88: FSB 450
GaBBa-Gandalf: FSB 505
meckswell: FSB 490
Roach13: FSB 470

Wir gehen bisher davon aus, dass die erreichten Werte noch nicht die Schlusswerte sind, da wir glauben das ein niedrigerer Multi durch das Bios nicht korrekt akzeptiert wird.

Thema Wasserkühlung:

Da die NB unter Last sehr heiss wird, empfehlen sich zumindest aktive Kühlungen, noch besser wäre es aber auf eine Wakü zu setzen, hier haben wir zwei Modelle die auf der NB sowie SB Problemlos laufen.

Alphacool NexXxoS NB-SLI1 Northbridge
Alphacool NexXxos NBX-N
Heattrap RegCooler Asus P5A G1/4 (Spannungswandlerkühler) Passung nicht getestet, sollte laut Infos einiger hier aber passen.

Hier ein fertig ausgerüstetes Asus P5N-E von FS03, danke an dich dafür:



verwendet wurde mit einem Twinplex pro, Twinplex Classic und einem Aquacomputer
Spawa Kühler für asus P5N Mainboards.

CPU Kühler:

aufgrund des großen NB-Kühlers ist es schwer die richtigen Kühler zu finden, ich werde nun nach und nach eine Liste mit getesteten und passenden Kühlern anfertigen:

-Scythe Mine (Rev. B)
-Scythe Infinity
-Scythe Ninja
-Zalman 9500LED
-Thermaltake Big Typhoon 120 (Big Type)
-Zalman CNPS 8000
-Zalman CNPS 7000CU/ALcu-7700CU/ALcu
-CoolerMaster HyperTX Intel
-Coolermaster GeminII
-Thermaltake Sonic Tower
-Titan Vanessa L

Aufgrund der hohen Temperaturen der NB und SB, sollte man sich vielleicht überlegen, ihr eine andere Kühlung zu gönnen, vielen dank an wolfsblut der sich mit verschiedenen Kühlarten beschäftigt hat. Es passen alle Zalman NB/SB Kühler 4, inkl. dem 47J. Die Southbridge kann mit dem Zalman ZM-NB47 J passiv gekühlt werden und ist problemlos zu installieren, dennoch ist dann das betreiben zweier Karten im SLI Verbund nicht mehr zu bewerkstelligen, eine lange Grafikkarte ala 8800GTX läuft aber Problemlos. Der Original NB Kühler kann locker durch den Thermaltake HR05 oder den HR05-Sli ersetzt werden, dieser bringt passiv schon eine Entlastung der NB, von 5 Grad, bei aktiver Kühlung noch eine Menge mehr!

Anleitung des HR-05

<a href="http://www.forumdeluxx.de/forum/showpost.php?p=5671558&postcount=291">>>>>>Einbauanleitung HR-05<<<<<</a>

Bilder von "Wolfsblut" und "Ceejay" danke an ihn die beiden für die Darstellung:

Thermaltake HR05 auf NB:



Zalman ZM-NB47 J und Thermaltake HR05 auf NB bzw. SB:






Bin für viele Verbesserungen offen. Ich Wünsche euch allen einen Guten Rutsch ins neue Jahr.

____________________
:wink:

Wenn du anhand von alten Temperaturdaten sehen kannst das nur die Kühlung(Lüfter + Lüfterkanal) schlecher wurde is es ja OK.

Aber wenn du nur die Kühlleistung erhöht hast um die schlechtere Leistung der gealterten Wäremeleitpaste aufzufangen stehste sicher bald wieder so da.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hilfe Monitor bleibt schwarz -> Board defect?

Hallo zusammen,

mein Kumpel und ich haben gestern einen PC zusammen gebaut, (na es ist beim versuch geblieben). Nein Spaß bei Seite, wir haben ein ASUS P5N-E SLI mit Grafikkarte 8800 GT Sparkle, Netzteil 420 W No-name, CPU C2D E 6700 2,6,2 X 1 GB DDR2 800 A-Data, eingebaut eingeschaltet und der Bildschirm bleibt schwarz, nicht erscheint am Monitor.
Ausschließen kann man die Grafikkarte und den Monitor haben wir schon an anderen PC´s getestet.

Hat jemand eine Ahnung was da defekt sein könnte?

Gruß Martin

No-Name Netzteil ....

Also erstmal, drehen sich Lüfter? CPU? Grakalüfter? Blink die LED auf dem Mainboard? Stromstecker (sollte 4 polig sein) für CPU angeschlossen? PCI-x Stromstecker der Graka angeschlossen? (falls vorhanden)

Lüfter drehen sich, CPU - KÜhler, Grafikkarte auch, LED leuchtet, angeschlossen ist alles richtig, wir haben alles öfters überprüft!
JA, das Netzteil ist ein altes aus dem alten Rechner, der Hersteller ist mir nicht bekannt (hat er glaube ich aus dem MediaMarkt)...
Hinzugefügter Post:
Hat sich erledigt, die RAM´s waren nicht richig drin....

Zuletzt bearbeitet:
uh? das mainboard hat nicht gepipst? sollte eigentlich wenn kein ram vorhanden ist...

Das Mainboard hat doch keinen Lautsprecher OnBoard.

@martinvs75: Wenn er schon regelmäßig Geld für deinen Rechner ausgibt, sollte auch etwas fürs Netzteil über sein. Irgendein Netzteil drin zu haben ist bei einer leistungshungrigen Hardware wie seiner schon ein großes Risiko.

Hier gibt es Empfehlungen: http://www.computerbase.de/forum/showthread.php?p=3764820#post3764820

und der Rechner gibt eine Leistungsempfehlung für das Netzteil aus: http://www.extreme.outervision.com/psucalculator.jsp

ich halte es für normal den lautsprecher des gehäuses anzuschließen um eben solche fehlertöne zu hören :) *stichel* ^^

schon jemand das BIOS ausprobiert ?

P5N-E SLI BIOS 1101.
1. Modified "SCSI:" string to "RAID:" on the Boot menu for RAID device.
2. Support new CPUs, please refer to our website at: http://support.asus.com/cpusupport/cpusupport.aspx?SLanguage=en-us&model=P5N-E SLI
3. Enhance system stability when applying SLI mode built of nVidia 9600GT VGA cards.
4. Fix it shows incorrect CPU frequency under "Properties" of "My Computer" when the following conditions are met:
-Using multiplier-locked Merom CPU
-Using Windows Vista OS
-EIST in the BIOS is enabled
5. Now system would no longer halt upon showing keyboard error message.
6. Fix it might be unable to update BIOS from Internet by Asusupdate under Windows Vista 64bit OS.

@Haembi: Mich nervt das Piepen aber. ;)

@WoldoFoldo: Ich habe gerade auf die Version upgedatet. Es scheint gegenüber der Beta 1002 fehlerbereinigt zu sein. So gestaltete sich der Bootvorgang etwas merkwürdig (es kam immer die Meldung detecting Array und kurze Sequenzen wiederholten sich kurz vor dem Start des OS). Zudem konnte ich nicht ordentlich übertakten.

Das hat sich jetzt mit dem BIOS erledigt. Mein Intel Core 2 Duo E6300 läuft jetzt bei einem FSB von 1600 bei 1,12V stabil. So habe ich endlich genug Power für meine ATI HD 4850. :angel:

EDIT: Liest bei euch CPU-Z den vCore auch falsch aus (bei mir zeigt er konstant 1,325V an - v1.46)?


Anhänge

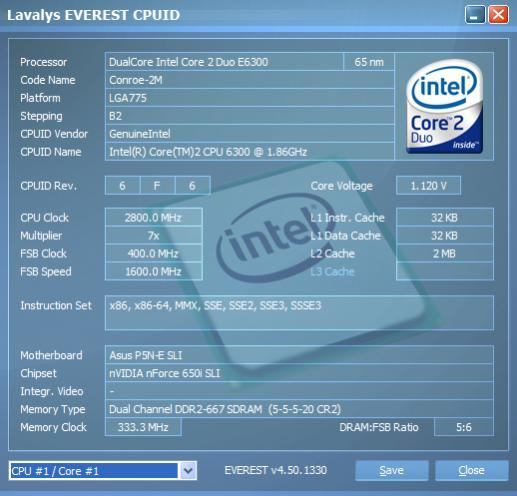

  • cpu.jpg
    38,8 KB · Aufrufe: 68
Zuletzt bearbeitet:
also bei deinem angehängtem bild lese ich .... 1,120

Öhm, laut Beschreibung neue CPUs die unterstützt werden... Mir fallen nur keine auf .. euch? (evtl Q9450 *sabber*)

Es stehen nur ein paar ab v.1001 drin. Keine Ahnung ob die schon vorher dabei waren.

  • Core 2 Duo E7200 (2.53GHz,1066FSB,L2:3MB,65W,rev.M0)
  • Core 2 Duo E7300 (2.66GHz,1066FSB,L2:3MB,65W, rev.M0)
  • Core 2 Duo E8300 (2.83GHz,1333FSB,L2:6MB,65W,rev.C0)

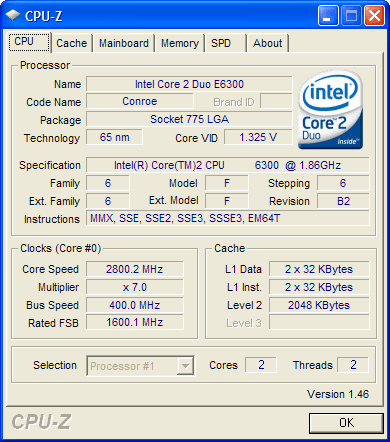

Im Anhang war ein Screen von EVEREST CPUID. Hier jetzt einer von CPU-Z:


Anhänge

  • cpu.png
    13,1 KB · Aufrufe: 63
@Haembi: Mich nervt das Piepen aber. ;)

@WoldoFoldo: Ich habe gerade auf die Version upgedatet. Es scheint gegenüber der Beta 1002 fehlerbereinigt zu sein. So gestaltete sich der Bootvorgang etwas merkwürdig (es kam immer die Meldung detecting Array und kurze Sequenzen wiederholten sich kurz vor dem Start des OS). Zudem konnte ich nicht ordentlich übertakten.

Das hat sich jetzt mit dem BIOS erledigt. Mein Intel Core 2 Duo E6300 läuft jetzt bei einem FSB von 1600 bei 1,12V stabil. So habe ich endlich genug Power für meine ATI HD 4850. :angel:

EDIT: Liest bei euch CPU-Z den vCore auch falsch aus (bei mir zeigt er konstant 1,325V an - v1.46)?


heißt das also, dass du mit dem neuen bios die vcore weiter absenken konntest ???

schonmal nach max. FSB getestet ?

Ja, vorher lief er nur mit 1,325v. Max FSB habe ich noch nicht getestet, werde ich aber machen, sobald ich sicher bin, dass mein System so stabil läuft.

heute ist der jahrestag meines p5n-e sli!!!!!!! hatte nie probleme mit dem teil! obwohl immer fsb 400 ist! aber weil es so gut gehalten hat bekommt es einen neuen nb kühler! Alpenföhn ötzi
bin gespannt wie sich die temperaturen ändern! und optisch ist nicht mehr ein so hässlicher block oben!
bin gespannt wie lange es mich noch begleiten wird! =)

was für ein geiler name o_o alpenföhn ötzi ...

@Hide:
Everest zeigt: 1,136V
CPU-Z (1.45 Version) zeigt: 1.163V

Ich nehme an das Everest die "Wahrheit" sagt, da ich 1,12 im Bios eingestellt hab

Hoffentlich wirkt der auch wenn grad kein Föhn is, löl!

Alpenföhn Ötzi:

hab ihn gerade montiert, anleitung is sehr gut

die befestigung: das teil hat jetzt nicht den bombenfesten halt, sind 2 push pins, hält aber trotzdem gut, liegt vlt auch an der sehr kleinen auflage fläche von der nb!?

hab die beigepackte wärmeleitpaste nicht getestet, hab eine Arctic Silver 5 verwendet!

zu den temps:

halten sich auf sehr guten 42-46°C @ 1,7V nb spannung
somit sind fsb's über 500 auch nicht die rießen herausforderung!!
muss noch testen wie hoch ich ihn bringe das er noch stabil ist!

lg longplayer

FSB 500@ 1,7V? BOA!

Ich hab trotz Wakü auf der NB immer noch FSB 333(@Standardspannung) am laufen.



BTW, bei dem Kühler enstehen auch sicher schöne Hebelkräfte auf den NB Chip.

Zuletzt bearbeitet:
die 1,7V sind nur momentan um die leistungsfähigkeit des kühlers zu testen!
weil nichts erhitz die nb mehr als diese spannung!^^
von der hebelwirkun: naja wird schon gehen! wie gesagt das board hab ich schon 1 jahr! wenn jetzt noch was passiert is net so schlimm!
was ich jetzt mach ist einfach dem ganzen sys noch mal nen ordentlichen boost zu geben!
CPU rauf auf 3,8
dann passt die CPU leistung wieder super dazu und brauch mir nichts neues zu kaufen! =)

Jo, ich glaub ich tret dem Ding auch zum Abschluss noch mal so richtig in den Arsch!

Aber trotzdem ist und war es ein super board! schafft leicht einen hohen fsb! und hat ein super P/L verhältniss! einzig wenn man nen quad betreiben will ist es nicht so toll! aber für dual core ist es einfach ein traum!!

Hab jetzt meine Kühlkonstruktion bischen optimiert !
Momentan NB 50 Grad ! @1,59 Volt
Bisher kein Absturz bei 400FSB

Glaube das wars !

@mongoo

klingt ganz ok!
was meinst du mit kühlkonstruktion optimiert? welche kühler hast du montiert?

lol der hat ddoch mal ne geile kombination von hardware!

9800gtx im sli auf dem board! xD
will ja nichts sagen aber ohne 2x 16x pcie ist sli sau langsam!

jajajajjaaj, q9450, jajajjajajaja *halben orgasmus bekomm* *zappelnt rumroll* das wär genial o_o dann würd das board bei mir bestimmt noch lange durchhalten

Naja, sau langsam würd ich jetzt nicht sagen, eher langsamer als es sein könnte ^^ Hab aber kein SLI und werd mir auch keines zulegen, brauch ich net :)

ja stimmt das wär wirklich toll wenn das gut laufen würd mit der cpu!

extrem geil wär es wenn man sie mit dem board auch noch auf über 4ghz ocen könnte!
xD

ich bin auch eher für single gpu lösungen! man hat einfach weniger probleme!

ocen.. neee ... wenn es läuft und ich mir den q9450 hole, wird der schön auf standard-takt laufen ;P getaktet wird der wenn dann mit nem neuem board ^^

@longplayer
"klingt ganz ok!
was meinst du mit kühlkonstruktion optimiert? welche kühler hast du montiert?"

Habe in den vorhandenen orginalen Kühlkörper in die Schlitze mehrere Aluplatten geschoben

Kühlfläche vergrößert - niedrigere Temp!
